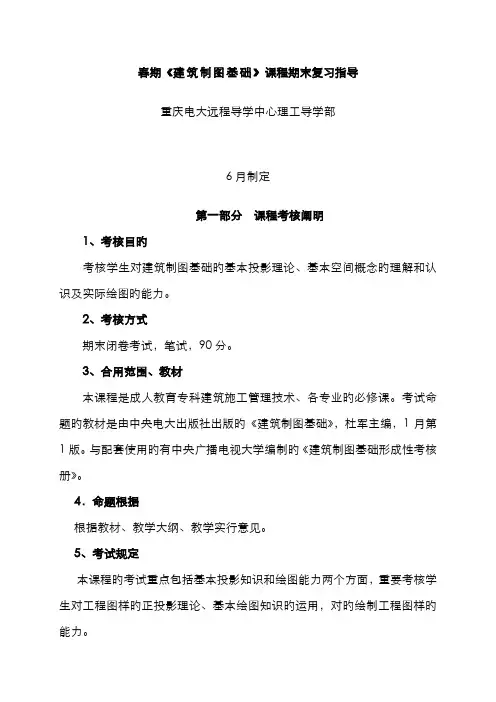

春期《建筑制图基础》课程期末复习指导
重庆电大远程导学中心理工导学部
6月制订
第一部分课程考核说明
1、考核目的
考核学生对建筑制图基础的基本投影理论、基本空间概念的理解和认识及实际绘图的能力。
2、考核方式
期末闭卷考试, 笔试, 90分。
3、适用范围、教材
本课程是成人教育专科建筑施工管理技术、各专业的必修课。
考试命题的教材是由中央电大出版社出版的《建筑制图基础》, 杜军主编, 1月第1版。
与配套使用的有中央广播电视大学编制的《建筑制图基础形成性考核册》。
4．命题依据
依据教材、教学大纲、教学实施意见。
5、考试要求
本课程的考试重点包括基本投影知识和绘图能力两个方面, 主要考核学生对工程图样的正投影理论、基本绘图知识的运用, 正确绘制工程
图样的能力。
6、考题类型及比重
试题分为七种题型, 考题类型及分数比重大致为: 点线作图题(约为10%); 求直线与投影面倾角作图题(约为10%); 平面作图题(约为10%); 直线与平面的交点作图题( 约为10%) ; 求平面立体截交线 (约为20%); 求曲面立体截交线或相贯线( 约为20%) ; 求作轴测图( 约为20%) 。
第二部分期末复习重点范围
第1章绪论
一、重点掌握
1、几何作图, 了解制图的一般方法和步骤, 掌握常见绘图工具的正确使用方法;
2、平面图形的尺寸标注, 掌握带有圆弧连接平面图形的尺寸标注。
二、一般掌握
1、掌握制图的基本规定, 掌握国家标准《技术制图》中图幅、比例、字体、图线、尺寸标注的基本规定;
第2章投影的基本知识
一、重点掌握
1、正投影的基本性质;
2、三面正投影图的形成和投影特性。
二、一般掌握
1、投影的概念及投影法的分类
2、掌握土木工程中常见的投影图。
第3章点、直线和平面的投影
一、重点掌握
1、点、线和面的投影; 点的三面投影的投影规律及作图方法, 根据投影图判别两点相对位置及重影点可见性的方法
2、用平面图形表示的各种位置平面的投影特性, 平面内点和直线的投影特性及在平面内定点和直线的作图方法;
3、求直线与平面的交点和平面与平面的交线的作图方法; 各种位置直线的投影特性和作图方法;
4、掌握用直角三角形法求一般位置直线与投影面的倾角及线段实长的方法, 掌握用定比的方法确定直线上点的投影, 了解两直线的相对位置的投影特性, 掌握两直线相互垂直, 其中一条直线平行于投影面时的投影特性和作图方法;
二、一般掌握
平面的五种表示方法。
第4章立体的投影
一、重点掌握
1、平面立体的投影; 棱柱、棱锥的投影特性和作图方法, 以及在
其表面定点、线的方法; 两平面立体的相贯; 特殊位置平面截切棱柱、棱锥相贯的作图方法。
2、曲面立体的投影; 圆柱、圆锥、球的投影特性和作图方法, 以及在其表面定点、线的方法;
3、曲面立体的截交线; 圆柱、圆锥、球的截交线作图方法, 掌握2～3个特殊位置平面截切圆柱、圆锥、球的棱锥截交线的作图方法。
4、同坡屋面的特点和作图方法, 掌握两平面立体、平面立体与曲面立体的相贯; 平面立体与曲面立体相贯线的基本作图方法; 两曲面立体相贯线的基本作图方法。
二、一般掌握
1、多个立体的相交交线。
第5章组合体的投影
一、重点掌握
1、组合体多面正投影图的画法;
2、形体分析法和线面分析法, 绘制和阅读简单组合体投影图的方法与步骤。
二、一般掌握
1、组合体的尺寸标注; 所注尺寸要求完整、清晰, 并符合国家便准的有关规定。
2、组合体多面正投影图的阅读
第6章轴测投影图
一、重点掌握
1、轴测投影的基本知识, 用正等轴测图的画法绘制基本立体和简单组合体。
二、一般掌握
1、轴测图的形成;
2、斜二测轴测图的画法。

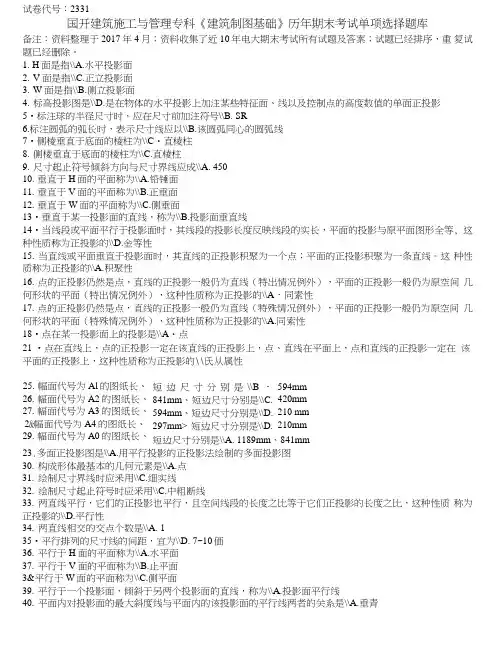

第三部分综合练习题

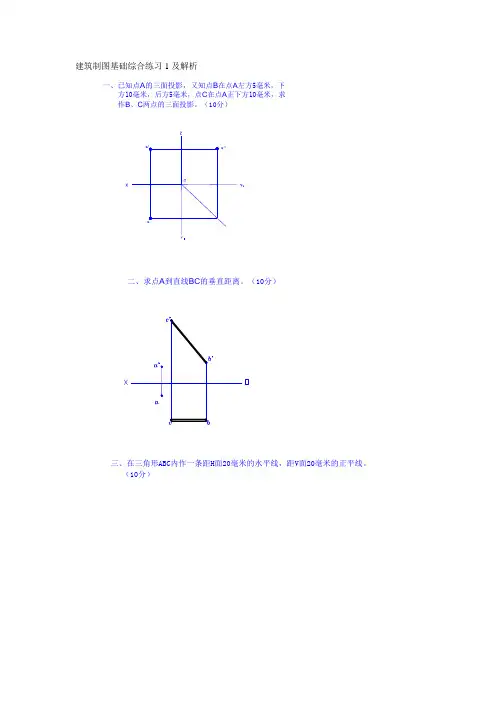

一、点线作图题
1、画出直线AB的第三投影, 判断直线AB对投影面的相对位置(填空), 并在图中标出直线AB对投影面倾角的真实大小。
2、已知点B在点A的左方25mm, 下方10mm, 前方18mm, 求出B 点的三面投影。
并完成A点的第三投影。
3、画出直线EF的第三投影, 判断直线EF对投影面的相对位置(填空), 并在图中标出直线EF对投影面倾角的真实大小。
EF是。
二、求直线与投影面倾角作图题
1、已知AB线段的正面投影和对V面的倾角β=30°, 且B点在A 点之后; 补全其水平投影。
