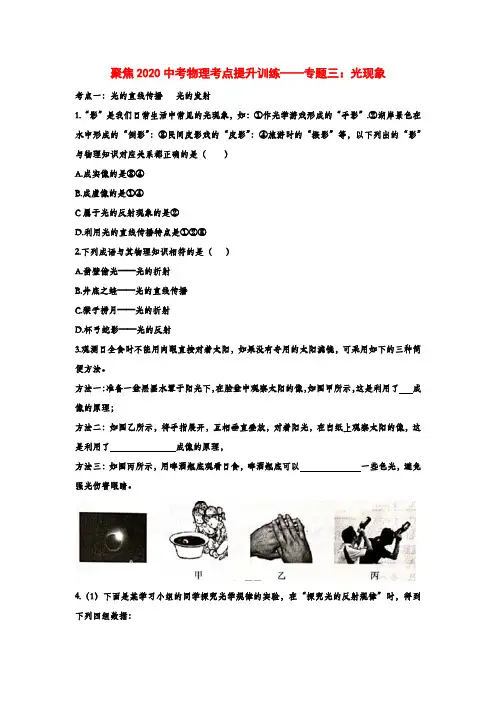

聚焦2020中考物理考点提升训练——专题三：光现象考点一：光的直线传播光的发射1.“影”是我们日常生活中常见的光现象，如：①作光学游戏形成的“手影”.②湖岸景色在水中形成的“倒影”：③民间皮影戏的“皮影”：④旅游时的“摄影”等，以下列出的“影”与物理知识对应关系都正确的是（）A.成实像的是③④B.成虚像的是①④C属于光的反射现象的是②D.利用光的直线传播特点是①②③2.下列成语与其物理知识相符的是（）A.凿壁偷光——光的折射B.井底之蛙——光的直线传播C.猴子捞月——光的折射D.杯弓蛇影——光的反射3.观测日全食时不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如下的三种简便方法。

方法一：准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，如图甲所示，这是利用了成像的原理；方法二：如图乙所示，将手指展开，互相垂直叠放，对着阳光，在白纸上观察太阳的像，这是利用了成像的原理，方法三：如图丙所示，用啤酒瓶底观看日食，啤酒瓶底可以一些色光，避免强光伤害眼睛。

4.（1）下面是某学习小组的同学探究光学规律的实验，在“探究光的反射规律”时，得到下列四组数据：①表格中错误的数据是。

②分析表格中的数据，你能得出的规律是。

（2）为了探究光反射时的规律，小明进行了如图所示的实验。

①小明要探究反射光线与人射光线是否在同一平面上，他应进行的操作是。

②让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，表明：。

考点二：平面镜成像1.小明在学习了平面镜后，总结了如下规律，其中正确的是( )A.离平面镜越远，所成的像越小B.一个比平面镜大的物体也能在平面镜中成完整的像C.在竖直放置的穿衣镜前照镜子时，如果将镜子向上移动，像也向上移动D.平面镜所成的像是虚像，所以不能用相机拍摄2.“猴子捞月”的寓言故事说的是猴子看到井中有个月亮，以为月亮掉进井里了，于是设法把它捞上来。

以下说法正确的是（）A.水中的月亮比天上的月亮小B.水中出现月亮是光的反射现象C.水中的月亮是天上月亮的实像D.水中月亮到水面距离比天上月亮到水面距离远3.平面镜厚2mm，一支铅笔的笔尖贴着镜面，则笔尖和它的像之间的距离为（）A.1mmB.2mmC.4mmD.8mm4.从平面镜内看到一只钟面上的指针位置如图所示，此时的时间大约是（）A.7:25B.6:35C.5:25D.4:355.宋代文学家范仲淹在脍炙人口的不朽名篇《岳阳楼记》中写道：“皓月千里，浮光跃金，静影沉壁。

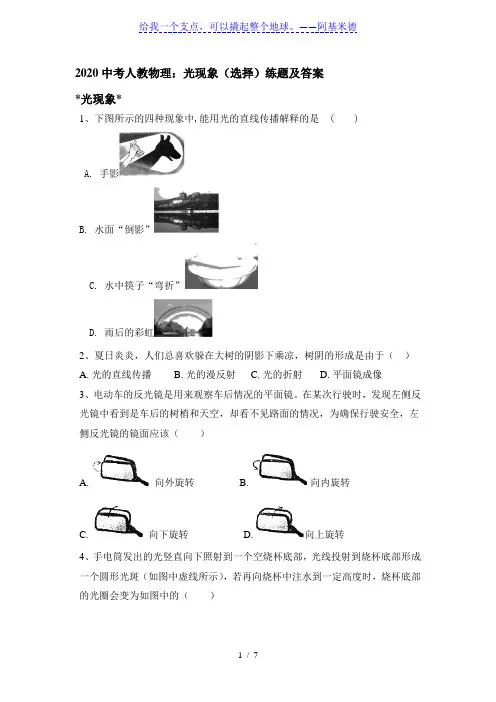

2020中考人教物理：光现象（选择）练题及答案*光现象*1、下图所示的四种现象中,能用光的直线传播解释的是( )A. 手影B. 水面“倒影”C. 水中筷子“弯折”D. 雨后的彩虹2、夏日炎炎，人们总喜欢躲在大树的阴影下乘凉，树阴的形成是由于（）A. 光的直线传播B. 光的漫反射C. 光的折射D. 平面镜成像3、电动车的反光镜是用来观察车后情况的平面镜。

在某次行驶时，发现左侧反光镜中看到是车后的树梢和天空，却看不见路面的情况，为确保行驶安全，左侧反光镜的镜面应该（）A. 向外旋转B. 向内旋转C. 向下旋转D. 向上旋转4、手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时，烧杯底部的光圈会变为如图中的（）A．B．C．D．5、下列应用属于应用红外线遥感技术的是（）A．在飞机上利用红外线勘测地热，寻找水源，监测森林火灾B．在气象服务中应用红外线预测台风、寒潮C．银行柜台用的验钞机检验钞票的真伪D．医院的病房利用的杀菌灯杀菌6、下列词语所描述的，是光源的是（）A. 金光闪闪B. 火光冲天C. 红光满面D. 波光粼粼7、某同学站在清水池边看见水中的自己、鱼、飞机和云，则属于反射成像的（）A. 鱼B. 云C. 自己D. 飞机8、关于像，下列说法中错误的是（）A. 虚像都是由光的反射形成的，实像都是由光的折射形成的B. 虚像用眼可以看到，用光屏接收不到C. 虚像总是放大的，实像有时是放大的有时是缩小的D. 凸透镜成虚像时，因用光屏接收不到，所以人眼也看不到9、如图所示，我们从水面上斜着看插入水中的筷子，筷子在水下的部分向上“弯折”。

图中的光路图能正确解释此现象的是（）A．B．C．D．10、如图，让一束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．以下说法正确的是（）A．如果在白屏与棱镜之间竖直放一块红色玻璃，则白屏上其他颜色的光消失，只留下红色B．如果在白屏与棱镜之间竖直放一块蓝色玻璃，则白屏上蓝色光消失，留下其他颜色的光C．如果把一张红纸贴在白屏上，则在红纸上看到彩色光带D．如果把一张绿纸贴在白屏上，则在绿纸上看到除绿光外的其他颜色的光11、晴天，树阴下的地面上出现的圆形光斑是（）A. 太阳的实像B. 太阳的影子C. 太阳的虚像D. 树叶的影子12、一个雨后的晚上，天刚放晴，地面虽干，但仍留有不少积水，为了不致踩在积水里，下面的判断正确的是（）A. 迎着月光走时，地面上发亮处有积水B. 迎着月光走时，地面上暗处有积水C. 背着月光走时，地面上发亮处有积水D. 背着月光走时，地面上暗处有积水13、如图所示，小华靠近平面镜时，她在平面镜中的像将（）A.变小B.不变C.变大D.无法判断14、小园用一块长方体的玻璃砖做光的反射和折射实验，右图是他画的光路图，其中哪条光线是错误的（）A．1 B．2 C．3 D．415、、在没有其他光照的情况下，舞台追舞灯发出的红光照在穿白色上衣、蓝色裤子的演员身上，观众看到他( )A. 上衣呈红色，裤子呈黑色B. 上衣、裤子都呈红色C.上衣呈白色，裤子呈蓝色D.上衣、裤子都呈黑色1、A2、A3、C4、【解答】解：当光从空气斜射入水中时，折射角小于入射角，下图为最左边和最右边折射光线的光路（注意黑色光线表示没有折射时的光线，红色表示折射后的光线）：从图中可以看出，折射光线在原来光线的内侧，由此可以联想都周围光线都是如此，故B图为正确图形。

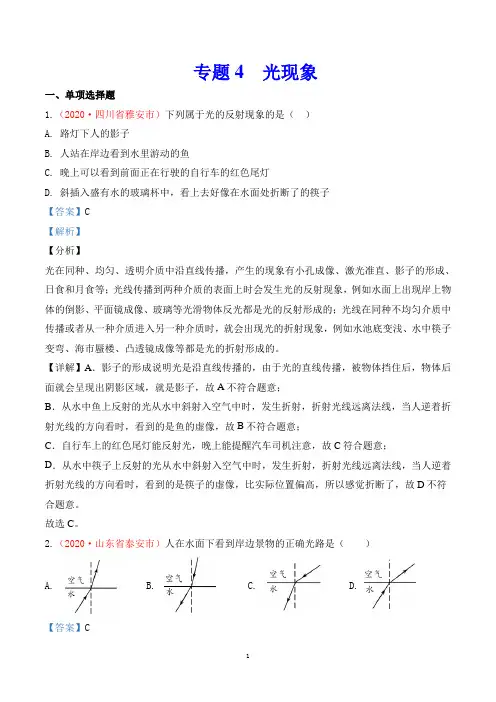

专题4 光现象一、单项选择题1.（2020·四川省雅安市）下列属于光的反射现象的是（）A. 路灯下人的影子B. 人站在岸边看到水里游动的鱼C. 晚上可以看到前面正在行驶的自行车的红色尾灯D. 斜插入盛有水的玻璃杯中，看上去好像在水面处折断了的筷子【答案】C【解析】【分析】光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。

【详解】A．影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A不符合题意；B．从水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，故B不符合题意；C．自行车上的红色尾灯能反射光，晚上能提醒汽车司机注意，故C符合题意；D．从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意。

故选C。

2.（2020·山东省泰安市）人在水面下看到岸边景物的正确光路是（）A. B. C. D.【答案】C【解析】【详解】人在水面下看到岸边景物，是景物反射的光从空气进入水中，折射角小于入射角，所以折射光线要靠近法线，故C符合题意，ABD不符合题意。

故选C。

3.（2020·山东省泰安市）下列有关光现象的描述正确的是（）A. “潭清疑水浅”，是由于光的反射形成的B. “云在水中飘”，是由于光的反射形成的C. 海市蜃楼，是由于光的直线传播形成的D. 手影游戏，是由于光的色散形成的【答案】B【解析】【详解】A．“潭清疑水浅”，是光从水中斜射入空气中发生的折射现象，故A错误；B．“云在水中飘”，属于平面镜成像，是由于光的反射形成的，故B正确；C．海市蜃楼，是由于光的折射形成的，故C错误；D．手影游戏，是由于光的直线传播形成的，故D错误。

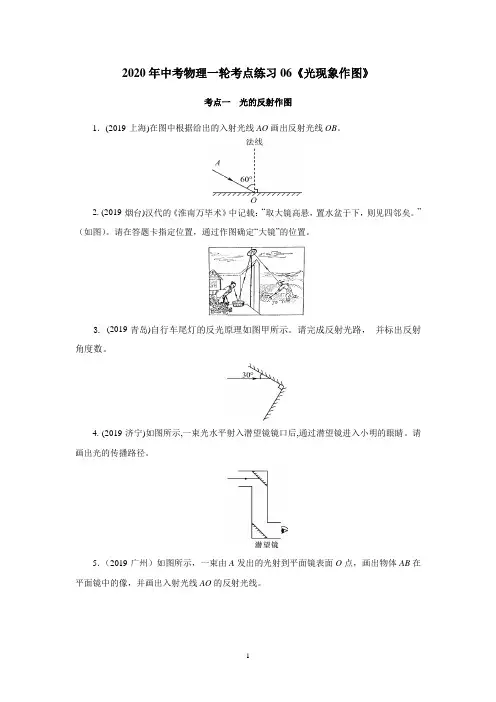

2020年中考物理一轮考点练习06《光现象作图》考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。

2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

3. (2019·青岛)自行车尾灯的反光原理如图甲所示。

请完成反射光路，并标出反射角度数。

4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径。

5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

7.（2019·连云港）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

8．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的P点处。

请作出这条入射光线并完成光路图。

9．(2019·山西)如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10．（2019·娄底）如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

考点二平面镜成像作图11.(2019·云南)请在图中画出三角形ABC在平面镜MN中所成的像。

12. (2019·聊城)如图所示，画出物体AB在平面镜中的像A′B′。

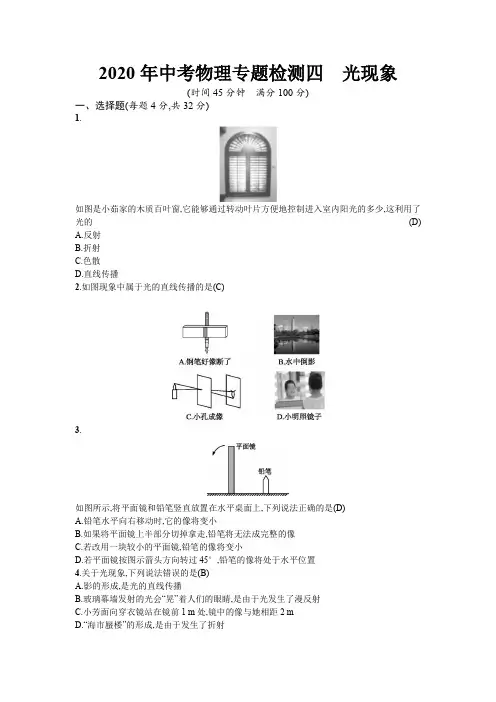

2020年中考物理专题检测四光现象(时间45分钟满分100分)一、选择题(每题4分,共32分)1.如图是小茹家的木质百叶窗,它能够通过转动叶片方便地控制进入室内阳光的多少,这利用了光的(D)A.反射B.折射C.色散D.直线传播2.如图现象中属于光的直线传播的是(C)3.如图所示,将平面镜和铅笔竖直放置在水平桌面上,下列说法正确的是(D)A.铅笔水平向右移动时,它的像将变小B.如果将平面镜上半部分切掉拿走,铅笔将无法成完整的像C.若改用一块较小的平面镜,铅笔的像将变小D.若平面镜按图示箭头方向转过45°,铅笔的像将处于水平位置4.关于光现象,下列说法错误的是(B)A.影的形成,是光的直线传播B.玻璃幕墙发射的光会“晃”着人们的眼睛,是由于光发生了漫反射C.小芳面向穿衣镜站在镜前1 m处,镜中的像与她相距2 mD.“海市蜃楼”的形成,是由于发生了折射5.一束光由水中斜射入空气,同时发生反射和折射,下列光路图中正确的是(C)6.(多选)下列光路图中,表示光的反射现象的是(CD)7.(多选)如图所示是用潜望镜观察水面上的物体A的示意图,下面说法正确的是(AC)A.人眼在C处看到的是物体的像B.人眼在C处看到的是物体本身C.潜望镜成像的原理是光的反射D.潜望镜成像的原理是光的折射8.如图是一根直树枝斜插在湖水中的一张照片,下列分析正确的是(A)A.OB是树枝反射形成的像B.OB是树枝折射形成的像C.OC是树枝在水中的部分D.OC是树枝反射形成的像二、填空题(每空2分,共22分)9.如图所示,小焯想通过A、B两张纸片上的小孔看见烛焰,他应将烛焰、两个小孔和人眼调到同一直线上,这样操作的依据是光在空气中沿直线传播。

操作过程中他还在B纸片上看到了一个烛焰的像,这个像是倒立(选填“正立”或“倒立”)的实像(选填“虚像”或“实像”)。

10.如图所示,小红站在平面镜前1.5 m处,镜中的像与她相距3 m,若她向镜面靠近0.5 m,则镜中的像与平面镜相距1 m。

2020中考复习物理知识点专项练习——专题六十七：光现象考点一：光的传播1.下列关于光线的说法正确的是A. 光源能射出无数条光线B. 光线就是很细的光束C. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法D. 光线是用来表示光传播方向的直线，常用虚线表示2.某款台灯有一款上部开口的灯罩，如图，夜晚，只打开台灯，在它的上方楼顶上，下面四张图中最符合实际情况的是(图中黑色为阴暗区域)3.下面哪一组中的物体都是光源A. 太阳和月亮B. 太阳和地球C. 月亮和萤火虫D. 太阳和发光的萤火虫4.关于光的传播，下列说法中正确的是A. 光在玻璃中不是沿直线传播的B. 光只有在空气中才能沿直线传播C. 光在任何情况下都沿直线传播D. 光在同一种均匀介质中沿直线传播5.光在真空中的传播速度为____ m/s，光在其他各种介质中的传播速度都比真空中的速度要____ ．光在空气中的传播速度约等于真空中的传播速度，也为______m/s．6.学习了光学知识后，爱动脑筋的小李和小郑想自己探究小孔成像现象．下图所示，他们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙在空罐的口上．分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像．（1）分析比较甲、乙两图，可以得出：小孔成像中所成的像形状与_________无关；（2）分析比较甲、丙两图，可以得出：小孔成像中所成的像与_________有关（3）在甲图中若水平向左移动易拉罐，像的大小将会_________ (变大／变小／不变)．（4）为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示．接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况．下列合乎要求的是（）A. B. C. D.7.百米赛跑时，假如终点记时员在听见起跑的枪声后才开始记时，他记录下来的成绩是11s，这种记录对运动员的成绩会造成什么后果?以看到发令枪烟雾计时成绩应该是多少？考点二：光的反射1.显微镜最下端的反光镜是凹面镜，它的作用是A. 反射载物片上物体发出的光B. 反射光源发出的光使其会聚在被观测物体上C. 反射由物镜中射来的光D. 反射由目镜处射来的光2.实验小组同学在“探究光的反射定律”实验中，测量了每次实验的反射角和入射角，并填写在下边的表格中：晓彤和小雪两位同学对数据进行了如下分析：晓彤认为只有一组实验数据反射角和入射角相等，而其它三组数据都不等，说明第一组数据测量有误，所以根据其它三组数据得出反射角不等于入射角，小雪认为后三组数据不等是因为测量中存在误差造成的，排除误差干扰，反射角等于入射角，你认为 ______ 分析的正确，原因是 ______ ，实验中测量四组数据的目的是 ______．3.小文探究“反射角与入射角的关系”，实验装置如图甲所示．白色纸板竖直放在水平镜面上，ON与镜面垂直．实验中收集到一组实验数据如图乙所示．（1）依据实验数据，可初步得到的实验结论是： ______ ．（2）为使实验结论更可靠，接下来的操作是： ______ ．（3）实验中白色纸板的作用是： ______ ．（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出．这表明：在反射现象中，光路 ______ ．4.激光是测量距离最精确的“尺子”，它的射程非常远，利用它可以从地球射向月球，再从月球反射回地球．从发射激光到接收到它返回的信号，共用时2s，已知光速为3×108m/s，求地球到月球的距离是多少?考点三：平面镜成像1.一平面镜与水平桌面成45°角固定在水平桌面如图所示，一小球以1m/s的速度沿桌面向平面镜匀速滚去，则小球在平面镜里的像A. 以1m/s的速度，做竖直向上的运动B. 以1m/s的速度，做竖直向下的运动C. 以2m/s的速度，做竖直向上的运动D. 以2m/s的速度，做竖直向下的运动2. 舞蹈演员站在平面镜前训练．下列说法正确的是A. 演员在平面镜中成实像B. 演员远离平面镜时，在平面镜中所成像变小C. 演员靠近平面镜时，像远离平面镜D. 演员以0.5m/s的速度运动时，像也以0.5m/s的速度运动3.2016年3月瑞士的一名摄影师在网上传了一张照片，如图甲所示，照片中许多女孩并排坐在一起，对于照片中到底有几位女孩网上热议不断，最后摄影师公布答案：其实拍摄时只有两个女孩，照片是在试衣间拍摄的．同学们在物理活动课中制作的“无尽头灯廊”就可以来模拟这个场景，如图乙所示，透过正面的茶色玻璃可以看到由近及远很多盏灯．请回答下列问题：（1）图甲的场景中出现了多个女孩，是 ______ 成像原理（选填“平面镜”或“凸透镜”）．（2）小明制作了“无尽头灯廊”后，看到的小灯泡并不是沿直线排列，出现这一现象的原因是 ______ ．4.一光源发出的一束光从地面上竖直向上投射到和它垂直的平面镜上，平面镜与地面距离为3米，如果把平面镜绕水平轴转过30°角，则地面上所成光点离光源多远？考点四：光的折射1.如图所示用气枪射击池水中的鱼，在射击时应瞄准A. 看到的鱼B. 看到的鱼的上部C. 看到的鱼的下部D. 看到的鱼的右边2.关于虚像和实像，下列判断正确的是（）A. 实像能用光屏接到，虚像不能用光屏接收到B. 虚像是人的幻觉并没有光线进入人的眼睛，实像则相反C. 平面镜成的一定是虚像，凸透镜一定成实像D. 由光的反射而成的像是虚像，由于光的折射成的像一定是实像3.光线从水中射入空气，反射光线OA与水面之间的夹角为60°．关于入射角α、折射光线与水面之间的夹角β的说法正确的是A. α=30°，β＜60°B. α=60°，β＞60°C. α=30°，β＞60°D. α=60°，β＜60°考点五：光的色散1.电焊工人在焊接时，要戴上防护眼罩，这主要为了（）A. 防止火星飞溅到眼睛上，把眼睛烫伤B. 防止紫外线对人眼的伤害C. 防止红外线对人眼的伤害D. 为了使眼睛看到焊接点2.有些动物在夜间几乎什么都看不见，而猫头鹰在夜间却有很好的视力．这是因为猫头鹰的眼睛A. 不需要红外线也能看到目标B. 自身发光，照亮搜索的目标C. 可对红外线产生视觉D. 可对紫外线产生视觉3.在“五岳”之一泰山上，历史上曾多次出现“佛光”奇景．据目击者说：“佛光”是一个巨大的五彩缤纷的光环，与常见的彩虹色彩完全一样．“佛光”形成的主要原因是A. 直线传播B. 小孔成像C. 影子D. 光的色散4.2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是A. 水蒸气遇冷形成小冰晶是凝固现象B. 水蒸气遇冷形成小冰晶需要吸热C. 太阳光照射小冰晶后通过反射分解为七色光D. 太阳光照射小冰晶后分解为七色光是光的色散现象5.下列关于红外线的说法中正确的是A. 红外线是可见光，不是电磁波B. 十字路口的红灯发出的光是红外线C. 红外线在真空中的传播速度要小于3×108m/sD. 红外线的波长为105nm，则它的频率是3×1012Hz6.李明同学用蓝色墨水笔在白纸上写了一些字，他在只有红色灯光的暗室里，看到纸是 ______ 色，看到的字是 ______ 色．考点六：光现象作图1.如图所示，一束光垂直直角三棱镜的AB边入射，从AC边又射入空气中，请画出从AC边射出的光线．2.在两相交平面镜a、b之间有一发光点S，如图所示．试画出由S发出的一条光线，分别经a、b两镜面各反射一次后，使它仍回到S点．3.一束光从水中斜射到水中和空气的界面时如下图，同时发生了反射和折射，请作出折射光的大致方向．2020中考复习 物理知识点专项练习——专题六十七：光现象参考答案考点一：光的传播1.下列关于光线的说法正确的是A. 光源能射出无数条光线B. 光线就是很细的光束C. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法D. 光线是用来表示光传播方向的直线，常用虚线表示【答案】C【解析】A ．光源是能发光的物体，所以能发光，但不是射出光线，所以A 错误，B ．光线只是表示光传播方向的一条直线，并不是很细的光束，所以B 错误．CD ．因为光的传播方向是确实存在，为了分析探究，于是用一条有方向的实际直线表示，即光线，所以光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法．所以C 正确，D 错误．2.某款台灯有一款上部开口的灯罩，如图，夜晚，只打开台灯，在它的上方楼顶上，下面四张图中最符合实际情况的是(图中黑色为阴暗区域)【答案】C【解析】夜晚，在打开台灯的正上方放一张大白纸，因为灯罩顶部是开口的，由于光在同种均匀介质中沿直线传播，所以灯光通过开口射到白纸上不会是一个亮点，而是一个较大的光斑．故选C．3.下面哪一组中的物体都是光源A. 太阳和月亮B. 太阳和地球C. 月亮和萤火虫D. 太阳和发光的萤火虫【答案】D【解析】自身能发光的物体是光源，自身不能发光的物体不是光源，据此分析答题．解：太阳、萤火虫自身能发光，所以太阳、萤火虫是光源；月亮自身不能发光，靠反射太阳光，因此月亮不是光源；地球自身不能发光，不是光源．故选D．4.关于光的传播，下列说法中正确的是A. 光在玻璃中不是沿直线传播的B. 光只有在空气中才能沿直线传播C. 光在任何情况下都沿直线传播D. 光在同一种均匀介质中沿直线传播【答案】D【解析】解：A、光在玻璃这一种介质中是沿直线传播的，故本选项错误；B 、光在同一种均匀介质中沿直线传播，并非只在空气中才能沿直线传播，故本选项错误；C 、光沿直线传播的条件：同种均匀介质，不是在任何情况下都沿直线传播，故本选项错误；D 、光在同一种均匀介质中沿直线传播，故本选项正确．故选D ．5.光在真空中的传播速度为____ m/s ，光在其他各种介质中的传播速度都比真空中的速度要____ ．光在空气中的传播速度约等于真空中的传播速度，也为______m/s ．【答案】 (1). 3.0×108 (2). 小 (3). 3.0×108【解析】光在真空中的传播速度是需要记住的，是8310m/s ⨯，光的传播速度与介质的种类有关，在水中的传播速度是真空中的34，在玻璃中的传播速度是真空中的23，所以光在其它介质中的传播速度都比真空中的要小，在空气中的速度也可以认为是8310m/s ⨯ ．故答案为3.0×108；小；3.0×108．6.学习了光学知识后，爱动脑筋的小李和小郑想自己探究小孔成像现象．下图所示，他们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙在空罐的口上．分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像．（1）分析比较甲、乙两图，可以得出：小孔成像中所成的像形状与_________无关；（2）分析比较甲、丙两图，可以得出：小孔成像中所成的像与_________有关（3）在甲图中若水平向左移动易拉罐，像的大小将会_________ (变大／变小／不变)．（4）为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示．接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况．下列合乎要求的是（）A. B. C. D.【答案】 (1). 小孔形状 (2). 物体形状 (3). 变大 (4). C【解析】小孔成像原理是光的直线传播，像的性质是倒立实像，可以是放大的，也可以是缩小的或等大的，像的形状与小孔形状无关，由物体形状决定；像的大小与物到孔的距离及像到小孔的距离间的关系有关；探究孔的大小对光斑形状的影响，必须控制孔的形状不变，只改变孔的大小．(1)在甲图和乙图中不同的是孔的形状，但所成的像相同，故小孔成像的像的形状与小孔的形状无关．(2)在甲图和丙图中不同的是物体的形状，所成的像也不同，故小孔成像的像的形状由物体的形状决定．(3) 在甲图中，若水平向左移动易拉罐，蜡烛与孔的距离变小，像将会变大．(4)C图中随着卡片乙向左移动，孔的形状始终是三角形，并且逐渐变小，故C符合要求；ABD三图中随着卡片乙向左移动，孔的形状发生了变化，不符合要求．7.百米赛跑时，假如终点记时员在听见起跑的枪声后才开始记时，他记录下来的成绩是11s，这种记录对运动员的成绩会造成什么后果?以看到发令枪烟雾计时成绩应该是多少？【答案】（1）声音在空气中速度大约为340m/s，光在空气中的传播速度为3.0×108m/s，光速比声速大得多，如果裁判员听到枪声才开始计时，这时运动员已经跑了一段时间才开始计时，所以测得的时间偏小.（2）11.29s【解析】声音在空气中的速度大约为340m/s，光在空气中的传播速度为3.0×108m/s，光速比声速大得多，如果裁判员听到枪声才开始计时，这时运动员已经跑了一段时间才开始计时，所以测得的时间偏小.因为声音的传播需要时间t＝100m340m/ssv＝＝0.29s，故真实成绩是：11s+0.29s＝11.29s.考点二：光的反射1.显微镜最下端的反光镜是凹面镜，它的作用是A. 反射载物片上物体发出的光B. 反射光源发出的光使其会聚在被观测物体上C. 反射由物镜中射来的光D. 反射由目镜处射来的光【答案】B【解析】凹面镜对光线具有会聚作用，显微镜最下端的反光镜是凹面镜，其作用是反射光源发出的光使其会聚在被观测物体上，增加观察物体的亮度，使观测更清楚．故B正确，ACD错误；故选B．2.实验小组同学在“探究光的反射定律”实验中，测量了每次实验的反射角和入射角，并填写在下边的表格中：晓彤和小雪两位同学对数据进行了如下分析：晓彤认为只有一组实验数据反射角和入射角相等，而其它三组数据都不等，说明第一组数据测量有误，所以根据其它三组数据得出反射角不等于入射角，小雪认为后三组数据不等是因为测量中存在误差造成的，排除误差干扰，反射角等于入射角，你认为 ______ 分析的正确，原因是 ______ ，实验中测量四组数据的目的是 ______．【答案】 (1). 小雪 (2). 实验中存在误差 (3). 避免偶然性，寻找普遍规律【解析】实验过程中多次测量的目的有两个：所测物理量取平均值以减小误差；总结规律，避免因测量次数太少造成结论的片面性或偶然性．因为测量时,不可避免地存在误差,因此小雪分析的正确;实验中测量四组数据,这样做的目的是为了多次实验可以归纳出一般性结论(反射角等于入射角)，避免偶然性．3.小文探究“反射角与入射角的关系”，实验装置如图甲所示．白色纸板竖直放在水平镜面上，ON与镜面垂直．实验中收集到一组实验数据如图乙所示．（1）依据实验数据，可初步得到的实验结论是： ______ ．（2）为使实验结论更可靠，接下来的操作是： ______ ．（3）实验中白色纸板的作用是： ______ ．（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出．这表明：在反射现象中，光路 ______ ．【答案】 (1). 反射角等于入射角 (2). 改变入射角，重复多次试验并记录数据 (3). 方便找出反射光线 (4). 可逆【解析】（1）根据图甲知道，反射角和入射角相等，都为48°，故得出的结论为：反射角等于入射角；（2）为了找到普遍规律，使实验结论更可靠，需要改变入射角，再收集两组（或两组以上）反射角和入射角，即重复多次实验并记录数据；（3）白色纸板的作用是显示光的路径，找出反射光线；（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出，这表明：在反射现象中，光路是可逆的．4.激光是测量距离最精确的“尺子”，它的射程非常远，利用它可以从地球射向月球，再从月球反射回地球．从发射激光到接收到它返回的信号，共用时2s ，已知光速为3×108m/s ，求地球到月球的距离是多少?【答案】8310m ⨯【解析】地球到月球的距离是 s ＝vt ＝3×108m/s ×2s 12⨯＝3×108m 考点三：平面镜成像 1.一平面镜与水平桌面成45°角固定在水平桌面如图所示，一小球以1m/s 的速度沿桌面向平面镜匀速滚去，则小球在平面镜里的像A. 以1m/s 的速度，做竖直向上的运动B. 以1m/s 的速度，做竖直向下的运动C. 以2m/s 的速度，做竖直向上的运动D. 以2m/s 的速度，做竖直向下的运动【答案】B【解析】根据平面镜成像特点知，像和物连线与镜面垂直，像和物到镜面的距离相等，当小球以1m/s的速度沿桌面由①位置运动到②位置时，分别作出小球在两个位置所成的像和，说明像由位置运动到了位置，且由下图可以看出到的距离与①到②的距离相等，故像在竖直向下运动，且速度大小与球运动速度相同．2. 舞蹈演员站在平面镜前训练．下列说法正确的是A. 演员在平面镜中成实像B. 演员远离平面镜时，在平面镜中所成的像变小C. 演员靠近平面镜时，像远离平面镜D. 演员以0.5m/s的速度运动时，像也以0.5m/s的速度运动【答案】D 【解析】在平面镜成像中，成的是虚像，故A不对；平面镜成的像是等大的，故B也不对；物体靠近平面镜时，像也靠近平面镜，因为平面镜成的像到平面镜的距离与物到平面镜的距离相等，故C也不对；D中的说法是正确的．3.2016年3月瑞士的一名摄影师在网上传了一张照片，如图甲所示，照片中许多女孩并排坐在一起，对于照片中到底有几位女孩网上热议不断，最后摄影师公布答案：其实拍摄时只有两个女孩，照片是在试衣间拍摄的．同学们在物理活动课中制作的“无尽头灯廊”就可以来模拟这个场景，如图乙所示，透过正面的茶色玻璃可以看到由近及远很多盏灯．请回答下列问题：（1）图甲的场景中出现了多个女孩，是 ______ 成像原理（选填“平面镜”或“凸透镜”）．（2）小明制作了“无尽头灯廊”后，看到的小灯泡并不是沿直线排列，出现这一现象的原因是 ______ ．【答案】 (1). 平面镜 (2). 两个平面镜没有平行放置【解析】根据图片上的信息可知，图中女孩相互对称，并且都是正立的，左右相反，说明是由平面镜成像造成的，应该是两相互垂直的平面镜形成的像的结果；在镜子中出现了灯泡很多个像，可利用两块垂直的平面镜得到该现象，因此至少需要两块平面镜．4.一光源发出的一束光从地面上竖直向上投射到和它垂直的平面镜上，平面镜与地面距离为3米，如果把平面镜绕水平轴转过30°角，则地面上所成光点离光源多远？【答案】5.196m【解析】由平面镜绕绕水平轴转过30°角，可知反射光线与入射光线夹角为60°，则根据作图可形成直角△ASO三角形，即地面上得到的光斑A点与S点间的距离为SO距离的3倍．即SA＝3×OS＝1.732×3m＝5.196m. 考点四：光的折射1.如图所示用气枪射击池水中的鱼，在射击时应瞄准A. 看到的鱼B. 看到的鱼的上部C. 看到的鱼的下部D. 看到的鱼的右边【答案】C【解析】人眼看到物体的原因是物体本身或者反射的光线进入了人眼，人才看到了物体，同时，人眼感觉到物体是在最后进入人眼光线的方向上，因此，人看到水中的鱼，是光线从水中传入空气中，发生折射，空气中的折射角大于水中的入射角，而人眼感觉到物体是在最后进入人眼光线的方向上，因此人看到的鱼的虚像，比鱼的实际位置要高，所以，在射击时应瞄准看到的鱼的下部．故选C．2.关于虚像和实像，下列判断正确的是（）A. 实像能用光屏接到，虚像不能用光屏接收到B. 虚像是人的幻觉并没有光线进入人的眼睛，实像则相反C. 平面镜成的一定是虚像，凸透镜一定成实像D. 由光的反射而成的像是虚像，由于光的折射成的像一定是实像【答案】A【解析】A、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上．所以A正确．B、我们能看到虚像和实像，一定有光线进入人的眼睛，不是幻觉，所以B错误．C、凸透镜在物距大于一倍焦距时成的像是实像，但是在物距小于一倍焦距时所成的像是虚像，属于光的折射成的像，所以C错误．D、凸透镜在物距小于一倍焦距时所成的像是虚像，属于光的折射成的像，所以D错误．3.光线从水中射入空气，反射光线OA与水面之间的夹角为60°．关于入射角α、折射光线与水面之间的夹角β的说法正确的是A. α=30°，β＜60°B. α=60°，β＞60°C. α=30°，β＞60°D. α=60°，β＜60°【答案】A【解析】根据光的反射定律的内容,作出其入射光线,入射光线与水面的夹角也为60°,入射角为α＝90°−60°＝30°.同时当光从水中斜射入空气中时,要发生折射,折射角大于入射角,所以折射角大于30°,光线要远离法线．那么折射光线与水面之间的夹角β就小于60°，如图所示：故选A.考点五：光的色散1.电焊工人在焊接时，要戴上防护眼罩，这主要为了（）A. 防止火星飞溅到眼睛上，把眼睛烫伤B. 防止紫外线对人眼的伤害C. 防止红外线对人眼的伤害D. 为了使眼睛看到焊接点【答案】B【解析】适当的紫外线有助于人体合成维生素D，促进人体对钙的吸收，促进骨骼的生长；紫外线可以杀死微生物，所以医院用紫外线来杀菌；紫外线可以使荧光物质发光，所以可以使用紫外线来鉴别钞票和商标的真假；过量的紫外线照射对人体有害，轻则使皮肤粗糙，重则引起皮肤癌．过强的紫外线能伤害人的眼睛和皮肤．电焊弧光中有强烈的紫外线，因此电焊工在工作时必须穿好工作服，并戴上防护罩．故选B．2.有些动物在夜间几乎什么都看不见，而猫头鹰在夜间却有很好的视力．这是因为猫头鹰的眼睛A. 不需要红外线也能看到目标B. 自身发光，照亮搜索的目标C. 可对红外线产生视觉D. 可对紫外线产生视觉【答案】C【解析】选C.猫头鹰可以对红外线产生视，晚上也可以看到目标.3.在“五岳”之一泰山上，历史上曾多次出现“佛光”奇景．据目击者说：“佛光”是一个巨大的五彩缤纷的光环，与常见的彩虹色彩完全一样．“佛光”形成的主要原因是A. 直线传播B. 小孔成像C. 影子D. 光的色散【答案】D【解析】白光是由各种色光混合而成的复色光，太阳光为白光，通过三棱镜后，由于不同的色光折射情况不同，依次被分解成红、橙、黄绿、蓝、靛、紫七种颜色，这种现象叫色散．“佛光”形成的主要原因是光的色散．故选D4.2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是A. 水蒸气遇冷形成小冰晶是凝固现象B. 水蒸气遇冷形成小冰晶需要吸热C. 太阳光照射小冰晶后通过反射分解为七色光D. 太阳光照射小冰晶后分解为七色光是光的色散现象【答案】D【解析】AB．水蒸气遇冷变成小冰晶，是由气态直接变成固态的物态变化，是凝华，凝华放热．故A、B错误．CD．太阳光照射小冰晶后，通过折射分解成七种颜色的光，是光的色散现象，故C错误．答案为D．5.下列关于红外线的说法中正确的是。

2020年中考物理试题专题训练——光现象作图1.（2020南宁，23）请在图中作出入射光线AO并标出入射角2.（2020贵港，21）请利用平面镜成像的特点在图中画出物体AB在平面镜中的像A B''，保留作图痕迹。

3.(2020鸡西，24)图1中，入射光线AO与镜面的夹角为60°，请在图中画出的反射光线，并标明反射角的大小。

4.（2020鞍山，24）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。

5.（2020黔西南，15）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

6.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。

7.（2020黔南州，15）如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。

8.(2020安徽，3)图中MN为平面镜，0B为入射光线AO的反射光线。

请在图中画出光线AO 并标出入射角的度数。

9.（2020遂宁，16）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB.10.（2020泰安，19）利用一块平面镜使图中的一束光竖直射入井中，则反射角的大小是。

11.（2020内江，20）一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。

12.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

13.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）14.（2020宿迁，17）作出图中物体AB在平面镜中的像A′B′。

2020年河南中考物理试题(含答案)普通高中物理试卷一、填空题（本题共6小题，每空1分，共6分）1.物理学拓展了人类对微观世界和宏观宇宙的认识，研究发现，常见的物质是由大量的原子构成的。

在天文观测中，人们通常用光年表示距离。

2.自然界中的水循环是通过水的物态变化实现的。

地面上江、河、湖、海中的水在太阳的照射下不断蒸发成水蒸气，流动的水蒸气遇到冷的空气后形成小水滴或小冰晶，就形成了云。

在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，最终汇集到江、河、湖、海中。

3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球振动。

该实验说明了声音是由物体的振动产生的。

请你再设计一个显示物体振动的实验。

4.高速铁路的输电线无论冬夏都保持绷直，以保障列车电极与输电线的良好接触。

图2为输电线的牵引装置。

钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。

若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。

（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10Ω，R2=20Ω，电源电压保持不变。

当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。

当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。

为了保障电路安全，两个开关不能同时闭合。

6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。

B在A 的正前方，B的质量小于A的质量。

假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体会相撞，原因是。

二、选择题（本题共8小题，每小题2分，共16分）7.下列物品中，在通常情况下都是绝缘体的是（）。

A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆的是（）。

2020年河南省普通高中招生考试试卷物理注过事项1.本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟2本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上。

答在试卷上的答案无效。

一、填空题（本题共6小题，每空2分，共14分）1.我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。

人们把指南针指南的磁极叫极，地磁场的极在地理的南极附近。

2.如图1所示，将正在发声的音叉插人水中，会看到水花飞溅，这说明声音是由物体产生的。

频率为256Hz的A音叉和频率为440Hz的B音叉中，（选填“A”或“B”)音叉声音的音调高。

3.公安交警管理部门要求驾駛员和乘客必须使用安全带，如图2所示。

汽车匀速行驶时，坐在座位上的乘客相对于汽车是的。

如果不系安全带，汽车一旦发生碰撞突然停止运动，乘客由于继续向前运动，就会与车身发生碰撞，对人身造成伤害。

行驶的汽车受到碰撞停止运动，说明力可以改变物体的。

4.用毛皮摩擦过的橡胶棒由于得到电子而带电，用这个橡胶棒接触验电器的金属球，如图3所示。

验电器的两金属箔片由于带同种电荷互相而张开。

5.在图4所示的电路中，电阻R0为6Ω，电源电压不变。

把“6V 3W”的小灯泡接在AB间，CD间接电流表。

闭合关S，小灯泡正常发光，则，电源电压为 V，电流表的示数为 A。

如果把这个小灯泡接在CD之间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为 V。

6.在通情况下，许多质的密度、沸点、凝固点、比热容等都是稳定不变的。

这些稳定不变的物理量既是物的基本属性，也是自然界平衡与和谐的本质反映。

假如这些物理量发生改变，我们生产、生活中的许多现象就会发生变化。

请仿照示例．就任一物量发生改度，提出一个相关的物理问题，并做出合理的猜想。

【示例】问题：如果水的密度变小，轮船的吃水深度将如何变化？猜想：轮船的吃水深度将增加。

问题：。

2020年河南省中考物理测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．我们应该加强节能意识，下列做法不妥的是........................................................... （）A．在日常用电中要随手关灯B．电视机、空调器在不用时拔下电源插头C．用太阳能热水器代替家中的电热水器D．关闭空调，打开工作中的冰箱门来降低室温2．如图是内燃机工作循环中的一个冲程，它是........................................................... （）A．压缩冲程，将化学能转化成内能B．压缩冲程，将机械能转化成内能C．做功冲程，将内能转化成机械能D．做功冲程，将机械能转化成内能3．如图所示的几种情形中，所提到的力没有做功的是............................................... （）4．如图所示，三个完全相同的杯子盛满水，然后将甲、乙两球分别放入两个杯子中，甲球浮在水面，而乙球可以停在水中的任何位置，则三个杯子的总重量哪个大（）A．放甲球的杯子最大B．放乙球的杯子最大C．没放球的杯子最大D．三个杯子一样大5．小熊猫能够轻松地倒挂在竹子上，当它倒挂在竹子上静止时，下列说法正确的是（）A．竹子对小熊猫的作用力和小熊猫所受的重力是一对平衡力B．小熊猫对竹子的作用力和小熊猫所受的重力是一对平衡力C．小熊猫对竹子的作用力和竹子对小熊猫的作用力是一对平衡力D．小熊猫很轻，其重力不需要平衡就能静止在空中6．新生婴儿的身高最接近............................................................................................... （）A．5 nm B．5 cm C．5 dm D．5 m7．如下图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（）A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增太D．方向向右，逐渐减小8．为什么磁感线不能相交：（）A．在磁场中任何位置只有一个磁场方向，因此磁感线是不能相交的;B．磁感线密的地方磁场强，磁感线疏的地方磁场弱，所以不能相交;C．磁感线是铁屑在磁场中排列形成的，所以不能相交;D．磁感线是封闭的曲线，所以不能相交.9．某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是......................................................................................................... （）A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联10．下列叙述中用到了与下图所示物理规律相同的是（）A．“海市蜃楼” B.“杯弓蛇影”C．“凿壁偷光” D.“立竿见影”11．开大收音机的音量旋钮是为了（）A．增大声音的响度B．提高声音的音调C．改善声音的音色D．减小噪音12．为了粉刷教室，需要将涂料运到五楼。

专题02 光现象 ★考点导学★题型解读★模拟汇编1.（2020·广东中考物理模拟八）下列有关光的反射和折射的说法正确的是( )。

A ．海市蜃楼是由光的折射形成的；光现象B．光从空气斜射向平静的水面，反射角等于入射角，但折射角大于入射角；C．在视野不开阔的弯道口设立的反光镜是凸透镜；D．不论是反射现象，还是折射现象，光路都是不可逆的【答案】A。

【解析】A、“海市蜃楼”是由于一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的，故A正确；B、光从空气斜射向平静的水面，反射角等于入射角，但折射角小于入射角，故B错误；C、凸面镜对光线有发散作用，在视野不开阔的弯道口设立的用凸面镜制成的反光镜来扩大视野，故C错误；D、不论是反射现象，还是折射现象，光路都是可逆的，故D错误。

故选A。

2．（2020·湖北省武汉市中考模拟五）下列四种现象中，光学原理相同的是（）。

①小朋友做手影；②塔式太阳能电站利用平面镜将太阳光汇聚到同一位置；③渔民瞄准鱼的下方才能叉到鱼；④演员对着镜子画脸谱A．①②B．①③C．②③D．②④【答案】D。

【解析】①手影是由光的直线传播形成的；②平面镜可以反射光线，属于光的反射现象；③渔民看到水中的鱼是鱼的虚像，是由光的折射形成的；④镜子属于平面镜，其原理是光的反射；故相同的是②和④。

故选D。

3.（2020·广东中考物理模拟六）如图所示的现象中，由光的折射形成的是( )。

【答案】D。

【解析】A、光污染是光对人们视线造成影响，是光的直线传播形成的；B、手影游戏，是由于光在同一均匀介质中沿直线传播形成的，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等；B、月亮的倒影是光的反射产生的现象；D、海市蜃楼是光经大气层反射折射形成的自然现象；是由光的折射形成的。

故选D。

4.（2020·北京四中中考模拟（适应性测试）如图所示的四种现象中，由于光的反射形成的是（）。

光学作图习题答案1. 如答图所示第1题答图2．如答图所示第2题答图3．如答图所示第3题答图【解析】根据潜望镜内平面镜与水平面成45°的结构可以得出，反射光线与入射光线垂直．过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线．如答图所示．4．如答图所示第4题答图5．如答图所示第5题答图【解析】分别连接S与木板两端并延长，即为入射光线；与平面镜的交点为入射点，分别作出各自的反射光线，则木板B表面两条反射光线之间的区域不能被照亮．如答图所示．6．如答图所示第6题答图【解析】平面镜成像时像和物关于镜面对称，所以先分别作A、B、C三点关于镜面的对称点A′、B′、C′，再把这三点用虚线连接起来就是三角形在平面镜中所成的像，如答图所示．7．如答图所示第7题答图【解析】作电灯S在平面镜中的像点S′，连接S′A交平面镜于点O，连接SO为入射光线，OA即为反射光线，如答图所示．8．如答图所示第8题答图9．如答图所示第9题答图【解析】先作S在平面镜中的像点，即作S关于平面镜的对称点S′，根据反射光线的延长线通过虚像点，将S′点和O点连接，作出反射光线，方向指向O(注意平面镜下面用虚线)，再将S点和S′O与平面镜的交点连接作出入射光线，方向背离S，具体如答图所示．10．如答图所示第10题答图11．如答图所示第11题答图12．如答图所示第12题答图【解析】根据折射光线与入射光线分居法线的两侧，光由玻璃砖斜射入空气时折射角大于入射角，作出折射光线，如答图所示．13．如答图所示第13题答图【解析】光线从水中进入空气中发生折射，折射角大于入射角，折射光线刚好进入人的眼睛．具体如答图所示．14．如答图所示第14题答图15．如答图所示第15题答图16．如答图所示第16题答图17．如答图所示第17题答图18．如答图所示第18题答图【解析】通过凸透镜光心的光线传播方向不变；假设光线经过凸透镜的两倍焦距，过二倍焦距处的光线经过凸透镜后折射光线一定过另一侧二倍焦距处，具体如答图所示．。

2023年中考物理重难点复习：光现象作图（精练）
1．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

2．俗话说“坐井观天，所见甚小”。

如图所示，请通过光学作图画出青蛙在井底A点看到天空的范围（保留作图痕迹）。

3．完成下列光学作图题：在图甲中，画出入射光线AO
4．完成下列光学作图。

（保留必要作图痕迹）。

根据平面镜成像特点，在图甲中画出物AB在平面镜中的像A'B'
5．如图是“斯诺克”比赛中的情景，在②号球的上面和右边有3个障碍球，要求选手只能借助桌面边沿的反弹，用①号白球碰到②号花球。

用光学作图画出①号球的运动路径。

第1页（共13页）。

第四章光现象A组基础题组一、填空题1.(2019甘肃武威)春日,花红柳绿。

看桃花,花呈红色,是因为桃花(选填“吸收”或“反射”)了红色光。

公园内,鱼翔浅底,看到鱼儿是光的折射形成的像(选填“实”或“虚”)。

2.(2019四川成都,A卷)以镜正衣冠,如图所示,小红由远及近走向平面镜的过程中,她在镜中像的大小(选填“变大”“变小”或“不变”)。

周围的同学都能看见小红,是因为光照到小红身上,发生了光的反射。

3.(2018河南洛阳洛宁三模)在湖面上方的天空中停着一只小鸟,距水面20 m,已知湖水深5 m,则小鸟的像到水面的距离是m。

一根直棒与它在平面镜中的像互相垂直时,棒与镜面之间的夹角是度。

4.(2019山东烟台)小明将一枚硬币放在碗的底部,眼睛在A处恰好看不到它(如图)。

小明看不到硬币,这是因为;将平面镜放到碗边适当的位置,小明在A处通过平面镜看到了硬币的虚像,这是利用了光的;沿碗壁缓缓向碗中加水,小明在A处也能看到硬币的虚像,这是利用了光的。

5.(2018湖北恩施州)小华去森林探险,看见阳光透过树叶的缝隙在地上留下圆形光斑,光斑的成像原理是(填光学原理)。

同时看见树林边溪水中的“蓝天白云”,这是(填光学原理)在水中所成的虚像。

小华想利用平面镜将太阳光束反射进一个水平山洞(如图所示),则他应将平面镜与水平地面成夹角放置。

二、选择题6.(2019河南商丘模拟)如图所示,下列词语与其物理知识相符的是( )7.(2019河南禹州模拟)对平面镜成的虚像,下面说法中不正确的是( )A.平面镜成的像不是真实光线会聚而成的B.平面镜的像是反射光线反向延长线的交点聚集而成的C.看到平面镜中虚像时射入眼睛中的光线不是从虚像发出的D.平面镜中的像之所以叫虚像是因为它模糊不清8.(2019山东烟台)“万物生长靠太阳”,绿色植物的生长需要阳光。

物理学研究表明,不透明物体的颜色是由它反射的色光决定的,由此可以推测,不利于绿色植物生长的光是( )A.红B.黄光C.绿光D.紫光9.(2018云南曲靖)关于光现象,下列说法中正确的是( )A.日环食现象是由于光的反射形成的B.看到天空中的流星划过夜空落向地面,流星不是光源C.在不同座位上都能欣赏电影《战狼Ⅱ》的火爆场景,是由于屏幕上发生镜面反射D.环卫工人的工作服是通过光的反射来警示司机10.(2019江苏无锡)若要使图中的反射光线射中墙上的目标,在激光笔不动的情况下,可将平面镜( )A.水平向右移动B.水平向左移动C.竖直向上移动D.竖直向下移动11.(2019四川自贡)平面镜成像特点及其应用中有以下说法:①平面镜所成的是等大的虚像;②医生为病人检查牙齿时,放在口腔中的内窥镜是平面镜;③为了扩大视野,在道路弯道处安装一块大的平面镜;④探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验。
