5.3 输电线路状态检修实施细则

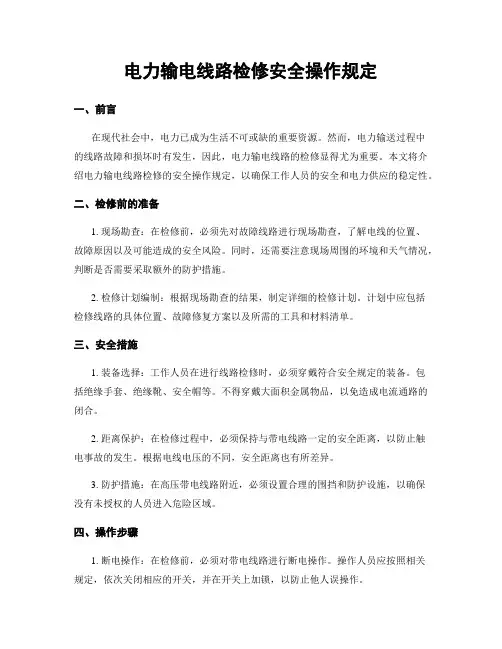

电力输电线路检修安全操作规定一、前言在现代社会中，电力已成为生活不可或缺的重要资源。

然而，电力输送过程中的线路故障和损坏时有发生，因此，电力输电线路的检修显得尤为重要。

本文将介绍电力输电线路检修的安全操作规定，以确保工作人员的安全和电力供应的稳定性。

二、检修前的准备1. 现场勘查：在检修前，必须先对故障线路进行现场勘查，了解电线的位置、故障原因以及可能造成的安全风险。

同时，还需要注意现场周围的环境和天气情况，判断是否需要采取额外的防护措施。

2. 检修计划编制：根据现场勘查的结果，制定详细的检修计划。

计划中应包括检修线路的具体位置、故障修复方案以及所需的工具和材料清单。

三、安全措施1. 装备选择：工作人员在进行线路检修时，必须穿戴符合安全规定的装备。

包括绝缘手套、绝缘靴、安全帽等。

不得穿戴大面积金属物品，以免造成电流通路的闭合。

2. 距离保护：在检修过程中，必须保持与带电线路一定的安全距离，以防止触电事故的发生。

根据电线电压的不同，安全距离也有所差异。

3. 防护措施：在高压带电线路附近，必须设置合理的围挡和防护设施，以确保没有未授权的人员进入危险区域。

四、操作步骤1. 断电操作：在检修前，必须对带电线路进行断电操作。

操作人员应按照相关规定，依次关闭相应的开关，并在开关上加锁，以防止他人误操作。

2. 接地操作：断电后，需要对带电线路进行接地处理。

接地操作必须按照相关规定进行，保证接地的可靠性和安全性。

3. 检测和维修：在经过上述的安全措施后，可以进行线路的检测和维修。

检测过程中，必须使用合适的检测仪器，确保线路的正常工作和安全性。

4. 安全退出：在检修结束后，应按照倒序关闭相应的开关，并解除接地操作。

同时，要清理现场，并注意将工具和设备恢复到安全状态。

五、事故处理1. 检修过程中发生事故时，应立即停止检修工作，尽快将人员转移到安全区域，并及时进行急救和报警。

2. 事故发生后，应及时进行事故原因的调查和分析，总结教训并采取措施，以避免类似事故再次发生。

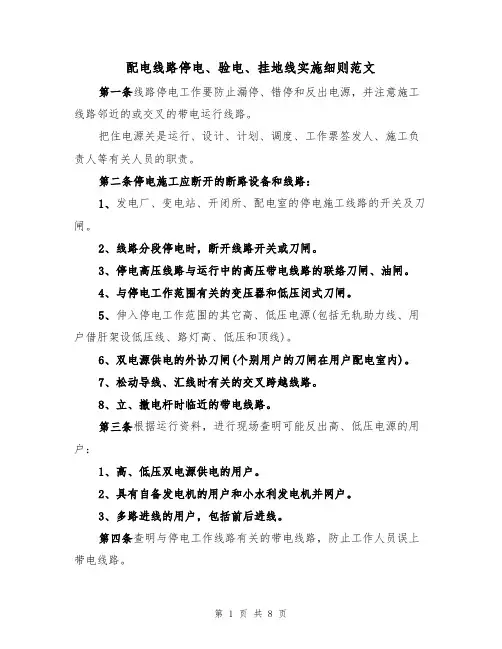

配电线路停电、验电、挂地线实施细则范文第一条线路停电工作要防止漏停、错停和反出电源，并注意施工线路邻近的或交叉的带电运行线路。

把住电源关是运行、设计、计划、调度、工作票签发人、施工负责人等有关人员的职责。

第二条停电施工应断开的断路设备和线路：1、发电厂、变电站、开闭所、配电室的停电施工线路的开关及刀闸。

2、线路分段停电时，断开线路开关或刀闸。

3、停电高压线路与运行中的高压带电线路的联络刀闸、油闸。

4、与停电工作范围有关的变压器和低压闭式刀闸。

5、伸入停电工作范围的其它高、低压电源(包括无轨助力线、用户借肝架设低压线、路灯高、低压和顶线)。

6、双电源供电的外协刀闸(个别用户的刀闸在用户配电室内)。

7、松动导线、汇线时有关的交叉跨越线路。

8、立、撤电杆时临近的带电线路。

第三条根据运行资料，进行现场查明可能反出高、低压电源的用户：1、高、低压双电源供电的用户。

2、具有自备发电机的用户和小水利发电机并网户。

3、多路进线的用户，包括前后进线。

第四条查明与停电工作线路有关的带电线路，防止工作人员误上带电线路。

1、我站线路，不通路别的或本路未停电迂回等线路。

用户的高低压线路。

2、并行，邻近的运行带电线路。

3、未接通引线和不明情况的空线路也应视为带电线路。

第五条断开电源的线路，在没有接地以前和拆除地线后应视为带电线路，一切可能来电源的部位均应挂地线，必须保证线路工作人员在地线保护范围以内。

第六条在整体地线保护范围内，由于断开弓子线，导线、油闸、刀闸后，工作人员可能失去保护的部位，要在无地线侧补挂地线。

第七条所有保险器不论熔丝是否完好都不准当作接地保护回路。

第八条停电施工线路应挂地线的地点。

1、发电厂、变电站、开闭所、配电室的高、低压出线开关的停电侧。

2、线路部分停电时的断路油闸、刀闸的停电侧和断开弓子的停电侧。

3、与带电运行线路相联的联络油闸、刀闸的停电侧。

4、与停电工作范围内有关的变压器低压闭式刀闸的停电侧。

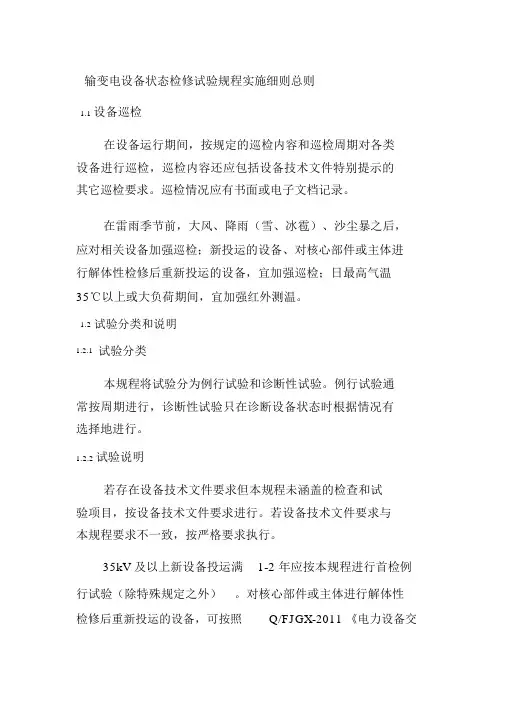

输变电设备状态检修试验规程实施细则总则1.1 设备巡检在设备运行期间，按规定的巡检内容和巡检周期对各类设备进行巡检，巡检内容还应包括设备技术文件特别提示的其它巡检要求。

巡检情况应有书面或电子文档记录。

在雷雨季节前，大风、降雨（雪、冰雹）、沙尘暴之后，应对相关设备加强巡检；新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检；日最高气温35℃以上或大负荷期间，宜加强红外测温。

1.2 1.2.1试验分类和说明试验分类本规程将试验分为例行试验和诊断性试验。

例行试验通常按周期进行，诊断性试验只在诊断设备状态时根据情况有选择地进行。

1.2.2 试验说明若存在设备技术文件要求但本规程未涵盖的检查和试验项目，按设备技术文件要求进行。

若设备技术文件要求与本规程要求不一致，按严格要求执行。

35kV 及以上新设备投运满1-2 年应按本规程进行首检例行试验（除特殊规定之外）。

对核心部件或主体进行解体性检修后重新投运的设备，可按照Q/FJGX-2011 《电力设备交接试验规程》开展试验。

新安装交接后长时间未投入运行的设备(110kV 及以上6个月、 35kV 及以下 1 年) 以及停运 6 个月以上重新投运前的设备应按本规程进行例行试验。

现场备用设备应视同运行设备进行例行试验；备用设备投运前应对其进行例行试验；若更换的是新设备，投运前应按交接试验要求进行试验。

除特别说明，所有电容和介质损耗因数一并测量的试验，试验电压均为10kV。

在进行与环境温度、湿度有关的试验时，除专门规定的情形之外，环境相对湿度不宜大于80%,环境温度不宜低于5℃，绝缘表面应清洁、干燥。

若前述环境条件无法满足时，可采用第 4.3.5 条进行分析。

试验结果应与该设备历次试验结果以及同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。

4.2.3 如经实用化评价证明利用在线监测、带电测量技术能达到停电例行试验效果的，在线监测可以替代一次带电测量或停电例行试验；带电测量可以替代一个周期的停电例行试验。

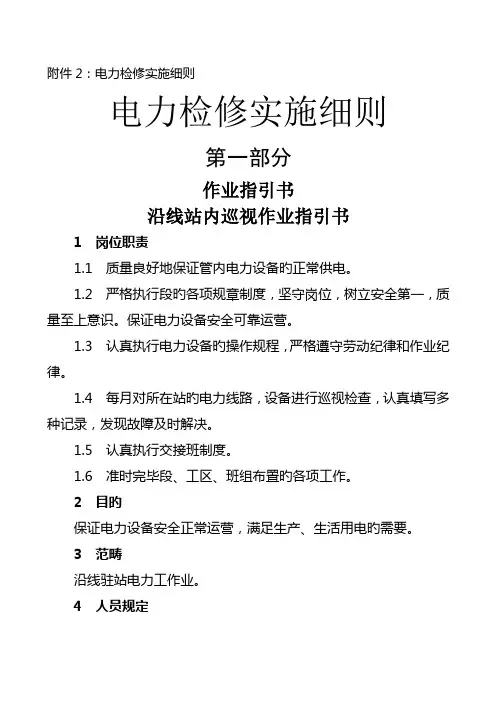

附件2：电力检修实施细则电力检修实施细则第一部分作业指引书沿线站内巡视作业指引书1 岗位职责1.1 质量良好地保证管内电力设备旳正常供电。

1.2 严格执行段旳各项规章制度，坚守岗位，树立安全第一，质量至上意识。

保证电力设备安全可靠运营。

1.3 认真执行电力设备旳操作规程，严格遵守劳动纪律和作业纪律。

1.4 每月对所在站旳电力线路，设备进行巡视检查，认真填写多种记录，发现故障及时解决。

1.5 认真执行交接班制度。

1.6 准时完毕段、工区、班组布置旳各项工作。

2 目旳保证电力设备安全正常运营，满足生产、生活用电旳需要。

3 范畴沿线驻站电力工作业。

4 人员规定必须在本岗位培训后，经段技术安全考试合格后持有上级发旳岗位合格证者，方准进行岗位工作。

岗位合格证必须放在本人工作地点。

5 工装量具脚扣、安全腰带、安全帽、绝缘拉杆、绝缘手套、绝缘靴、验电笔、封线器、万用表、虎钳、扳手、螺丝刀、电工刀。

6 作业内容6.1 作业顺序巡视人员必须按规定定期到所辖车站进行巡视检查，发现旳问题及时记入问题库。

每月测试所辖车站贯穿变台红外线专变首端、末端电压、电流，并认真填写测试记录。

每月定期对所管辖车站分管旳电力线路、设备进行巡视，检查和平常维护。

每日其他时间，按照段技术科下达旳教育筹划进行平常学习并做好学习笔记，月底参与网电工区组织旳抽查考试。

管内设备、线路发生故障必须及时解决。

6.2 电力设备巡检作业原则运营变压器外部检查：.1 油面、油色与否正常，并记录油温。

.2 套管有无油垢、裂纹、破损、放电痕迹。

.3 有无异常音响。

.4 外壳有无渗油、漏油。

.5 联接母线，电缆有无变形过热。

.6 变压器旳通风、照明与否完善。

变压器一、二次侧熔丝更换.1 一次按其额定电流旳1.5～2倍，二次按其额定电流旳1～1.25倍选择。

.2 三相10KVA、单相5KVA及如下旳变压器一次均采用3A熔丝。

.3 禁止在变压器台架上操作跌落式熔断器。

执行部分：一、状态信息收集工作质量评价二、状态评价工作质量评价三、状态检修计划工作质量评价四、绩效评估工作质量评价达标验收材料统一规格：1、文件夹的各级目录按照：3.1.1.1的四级目录建立。

2、目录一般按照输、变、配建立。

3、二级目录一般按年份建立。

4、按照细则，每一句建立一个文件夹，无关内容不要放入。

例如：3、状态检修执行体系建设；3.1、状态信息收集工作质量评价；3.1.2、运行资料与信息；3.1.2.1、设备巡视一、状态检修信息收集工作质量评价工作内容：•设备信息收集至少应包括：投运前信息、运行信息（包括正常、缺陷、检修等方面）和检修试验信息、家族性缺陷信息等四类信息。

1、投运前信息：2、运行信息：3、检修试验资料一、状态检修信息收集工作质量评价1、投运前信息：投运前信息主要包括设备技术台账、出厂试验报告、交接试验报告、安装验收记录、新扩建工程有关图纸等纸质和电子版资料。

新（改、扩）建工程的设备投运前信息应在交接验收前整体移交给运维单位，运维单位收集并录入生产管理信息系统。

设备的原始资料应按照档案管理相关规定妥善保管一、状态检修信息收集工作质量评价（1）建立设备台帐，台帐齐全、帐实相符、填写规范。

检查生产管理系统中输变配电设备台帐信息与设备实际符合度，应具备设备双重名称、生产厂家、设备型号、出厂编号、生产日期、投运日期、设备详细参数等。

（2）图纸资料完整、图实相符、管理规范。

检查变电站主接线图、线路路径图、定位图、基础、构支架、土建图纸、设备安装组装图纸、二次图。

（3）新投入设备、线路的出厂资料、安装资料、交接试验报告齐全，填写规范。

检查产品说明书及安装维护使用手册、产品组装图、质保书、出厂试验报告、交接试验报告、备品备件清单；抽查土建施工安装记录、设备安装记录、设备调试记录、隐蔽工程图片记录及监理报告、三级验收报告、竣工验收报告。

一、状态检修信息收集工作质量评价2、运行信息：运行信息主要包括设备巡视、维护、单相接地、故障跳闸、缺陷记录，带电检测数据，以及不良工况信息等。

三峡施工供电局企业标准Q/SXGD-CJX—012-2011 输电线路检修规程2013-××-××发布2013-××-××实施长江三峡水电工程三峡施工供电局发布目次1目的 (3)2容与围 (3)2.1此文件适用于三峡供电局输电线路检修作业。

(3)3 引用标准及参考资料 (3)4 术语和定义 (3)4.1 铁塔呼称高 (3)5 检修概要 (3)5.1 整体检修 (3)5.2 部件检修 (4)5.3 日常维护巡检 (4)6 整体检修 (4)6.1 线路的整体检修 (4)6.1.1 检修对象 (4)6.1.2 检修周期 (4)6.1.3 所需人力资源 (4)6.1.4 所需工器具、材料及备品备件 (5)6.1.5 安全措施 (5)6.1.6 检修前的准备工作 (5)6.1.7 设备主要检修流程 (6)6.1.8 输电线路的验收 (8)6.1.9 输电线路的常见故障处理 (11)7 日常维护及定期工作 (11)7.1 日常维护 (11)7.2 定期工作 (12)7.2.1 定期巡回检查工作 (12)三峡施工供电局企业标准输电线路检修规程1目的为了规三峡供电局输电线路检修安全操作，确保最大限度的减少事故损失，减少环境污染和人员伤害，特制定规程。

2容与围2.1此文件适用于三峡供电局输电线路检修作业。

3 引用标准及参考资料《国家电网公司电力安全工作规程》《电力线路施工及验收规》4 术语和定义4.1 铁塔呼称高指铁塔塔脚至下横担水平面的垂直高度。

5 检修概要输电线路检修是为了在送电的过程中保证铁塔及架空线路各部件的牢固和可靠，保证输电线路的安全运行。

5.1 整体检修整体检修是指在输电线路运行较长年限后，对其进行整体全面的检修保养，比如更换接地系统、螺栓紧固、除锈等，以保证其能继续有效的运行。

5.2 部件检修部件检修是指根据某个部件的检修周期或设备出现异常现象时，对其单独进行的检修工作; 一般应在不影响其他设备的运行状态下进行，工期较短。

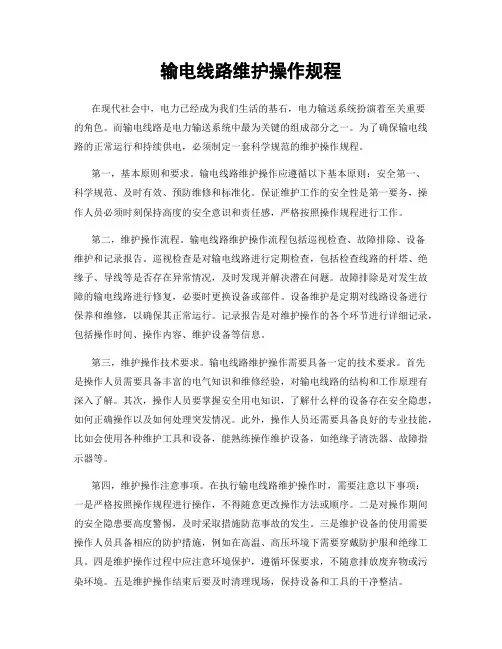

输电线路维护操作规程在现代社会中，电力已经成为我们生活的基石，电力输送系统扮演着至关重要的角色。

而输电线路是电力输送系统中最为关键的组成部分之一。

为了确保输电线路的正常运行和持续供电，必须制定一套科学规范的维护操作规程。

第一，基本原则和要求。

输电线路维护操作应遵循以下基本原则：安全第一、科学规范、及时有效、预防维修和标准化。

保证维护工作的安全性是第一要务，操作人员必须时刻保持高度的安全意识和责任感，严格按照操作规程进行工作。

第二，维护操作流程。

输电线路维护操作流程包括巡视检查、故障排除、设备维护和记录报告。

巡视检查是对输电线路进行定期检查，包括检查线路的杆塔、绝缘子、导线等是否存在异常情况，及时发现并解决潜在问题。

故障排除是对发生故障的输电线路进行修复，必要时更换设备或部件。

设备维护是定期对线路设备进行保养和维修，以确保其正常运行。

记录报告是对维护操作的各个环节进行详细记录，包括操作时间、操作内容、维护设备等信息。

第三，维护操作技术要求。

输电线路维护操作需要具备一定的技术要求。

首先是操作人员需要具备丰富的电气知识和维修经验，对输电线路的结构和工作原理有深入了解。

其次，操作人员要掌握安全用电知识，了解什么样的设备存在安全隐患，如何正确操作以及如何处理突发情况。

此外，操作人员还需要具备良好的专业技能，比如会使用各种维护工具和设备，能熟练操作维护设备，如绝缘子清洗器、故障指示器等。

第四，维护操作注意事项。

在执行输电线路维护操作时，需要注意以下事项：一是严格按照操作规程进行操作，不得随意更改操作方法或顺序。

二是对操作期间的安全隐患要高度警惕，及时采取措施防范事故的发生。

三是维护设备的使用需要操作人员具备相应的防护措施，例如在高温、高压环境下需要穿戴防护服和绝缘工具。

四是维护操作过程中应注意环境保护，遵循环保要求，不随意排放废弃物或污染环境。

五是维护操作结束后要及时清理现场，保持设备和工具的干净整洁。

综上所述，输电线路维护操作规程对于确保输电线路的正常运行和持续供电具有重要意义。

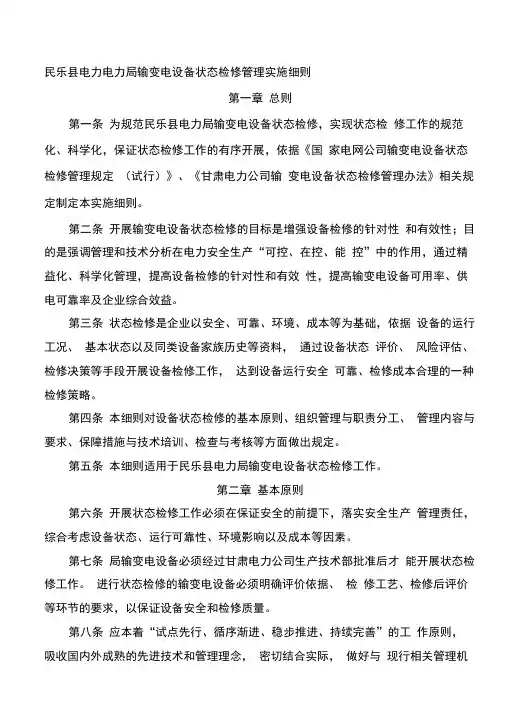

民乐县电力电力局输变电设备状态检修管理实施细则第一章总则第一条为规范民乐县电力局输变电设备状态检修，实现状态检修工作的规范化、科学化，保证状态检修工作的有序开展，依据《国家电网公司输变电设备状态检修管理规定（试行）》、《甘肃电力公司输变电设备状态检修管理办法》相关规定制定本实施细则。

第二条开展输变电设备状态检修的目标是增强设备检修的针对性和有效性；目的是强调管理和技术分析在电力安全生产“可控、在控、能控”中的作用，通过精益化、科学化管理，提高设备检修的针对性和有效性，提高输变电设备可用率、供电可靠率及企业综合效益。

第三条状态检修是企业以安全、可靠、环境、成本等为基础，依据设备的运行工况、基本状态以及同类设备家族历史等资料，通过设备状态评价、风险评估、检修决策等手段开展设备检修工作，达到设备运行安全可靠、检修成本合理的一种检修策略。

第四条本细则对设备状态检修的基本原则、组织管理与职责分工、管理内容与要求、保障措施与技术培训、检查与考核等方面做出规定。

第五条本细则适用于民乐县电力局输变电设备状态检修工作。

第二章基本原则第六条开展状态检修工作必须在保证安全的前提下，落实安全生产管理责任，综合考虑设备状态、运行可靠性、环境影响以及成本等因素。

第七条局输变电设备必须经过甘肃电力公司生产技术部批准后才能开展状态检修工作。

进行状态检修的输变电设备必须明确评价依据、检修工艺、检修后评价等环节的要求，以保证设备安全和检修质量。

第八条应本着“试点先行、循序渐进、稳步推进、持续完善”的工作原则，吸收国内外成熟的先进技术和管理理念，密切结合实际，做好与现行相关管理机制的衔接和融合，制订工作长远目标和总体规划，分步实施。

第九条状态检修应体现设备全寿命成本管理思想，依据《国家电网公司输变电设备全寿命管理指导性意见》，对设备的选型、安装、运行、退役4 个阶段进行综合优化成本管理，并指导设备检修策略的制定。

第三章组织管理与职责分工第十一条为建立设备状态检修工作的常态机制，明确组织机构及职责分工，成立状态检修领导小组、工作小组、专家小组、绩效评估小组。

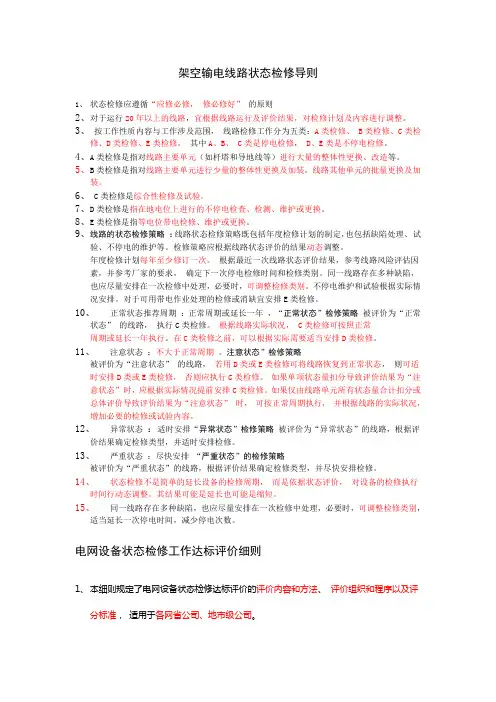

架空输电线路状态检修导则1、状态检修应遵循“应修必修，修必修好” 的原则2、对于运行20年以上的线路，宜根据线路运行及评价结果，对检修计划及内容进行调整。

3、按工作性质内容与工作涉及范围，线路检修工作分为五类：A类检修、 B类检修、C类检修、D类检修、E类检修。

其中A、B、 C类是停电检修， D、E类是不停电检修。

4、A类检修是指对线路主要单元（如杆塔和导地线等）进行大量的整体性更换、改造等。

5、B类检修是指对线路主要单元进行少量的整体性更换及加装，线路其他单元的批量更换及加装。

6、 C类检修是综合性检修及试验。

7、D类检修是指在地电位上进行的不停电检查、检测、维护或更换。

8、E类检修是指等电位带电检修、维护或更换。

9、线路的状态检修策略：线路状态检修策略既包括年度检修计划的制定，也包括缺陷处理、试验、不停电的维护等。

检修策略应根据线路状态评价的结果动态调整。

年度检修计划每年至少修订一次。

根据最近一次线路状态评价结果，参考线路风险评估因素，并参考厂家的要求，确定下一次停电检修时间和检修类别。

同一线路存在多种缺陷，也应尽量安排在一次检修中处理，必要时，可调整检修类别。

不停电维护和试验根据实际情况安排。

对于可用带电作业处理的检修或消缺宜安排E类检修。

10、正常状态推荐周期：正常周期或延长一年，“正常状态”检修策略被评价为“正常状态” 的线路，执行C类检修。

根据线路实际状况， C类检修可按照正常周期或延长一年执行。

在C类检修之前，可以根据实际需要适当安排D类检修。

11、注意状态：不大于正常周期。

注意状态”检修策略被评价为“注意状态” 的线路，若用D类或E类检修可将线路恢复到正常状态，则可适时安排D类或E类检修，否则应执行C类检修。

如果单项状态量扣分导致评价结果为“注意状态”时，应根据实际情况提前安排C类检修。

如果仅由线路单元所有状态量合计扣分或总体评价导致评价结果为“注意状态” 时，可按正常周期执行，并根据线路的实际状况，增加必要的检修或试验内容。

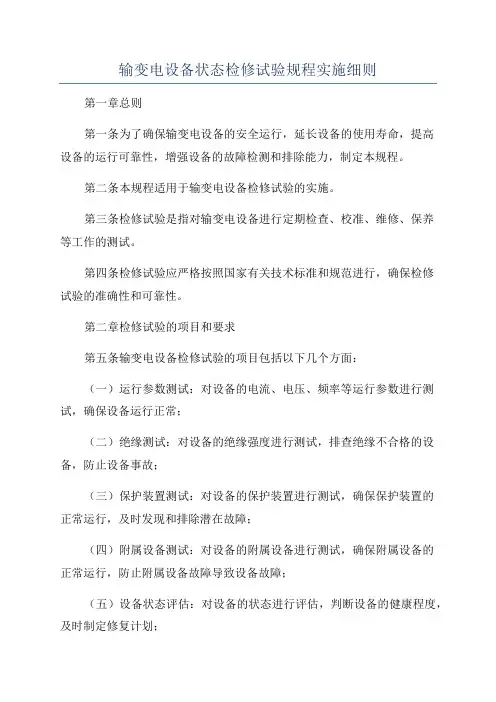

输变电设备状态检修试验规程实施细则第一章总则第一条为了确保输变电设备的安全运行，延长设备的使用寿命，提高设备的运行可靠性，增强设备的故障检测和排除能力，制定本规程。

第二条本规程适用于输变电设备检修试验的实施。

第三条检修试验是指对输变电设备进行定期检查、校准、维修、保养等工作的测试。

第四条检修试验应严格按照国家有关技术标准和规范进行，确保检修试验的准确性和可靠性。

第二章检修试验的项目和要求第五条输变电设备检修试验的项目包括以下几个方面：（一）运行参数测试：对设备的电流、电压、频率等运行参数进行测试，确保设备运行正常；（二）绝缘测试：对设备的绝缘强度进行测试，排查绝缘不合格的设备，防止设备事故；（三）保护装置测试：对设备的保护装置进行测试，确保保护装置的正常运行，及时发现和排除潜在故障；（四）附属设备测试：对设备的附属设备进行测试，确保附属设备的正常运行，防止附属设备故障导致设备故障；（五）设备状态评估：对设备的状态进行评估，判断设备的健康程度，及时制定修复计划；（六）设备记录管理：对设备的记录进行管理，包括设备的检修记录、故障记录、维修记录等。

第六条检修试验的要求包括：（一）检修试验应按照国家相关技术标准和规范进行，确保测试结果的准确性；（二）检修试验应由专业的检修人员进行，确保测试的可靠性和安全性；（三）检修试验应按照设备的使用寿命制定相应的计划和周期，确保设备的及时检修；（四）检修试验的结果应有明确的记录和报告，包括设备的状态评估、故障发现、修复计划等。

第三章检修试验的实施流程第七条检修试验的实施流程包括以下几个步骤：（一）制定试验计划：根据设备的使用寿命和相关规定，制定设备的检修试验计划；（二）准备检修设备和工具：确保检修设备和工具的齐备和可用；（三）检修试验的实施：按照试验计划，对设备进行检修试验，包括运行参数测试、绝缘测试、保护装置测试、附属设备测试等；（四）数据记录和分析：对检修试验的数据进行记录和分析，包括设备的状态评估、故障发现等；（五）编制检修报告：根据数据的记录和分析结果，编制检修报告，包括故障发现、修复计划等；（六）实施修复和改进措施：根据检修报告的建议，进行设备的修复和改进措施的实施；（七）数据总结和归档：对检修试验的数据进行总结和归档，以备后续的参考和分析。

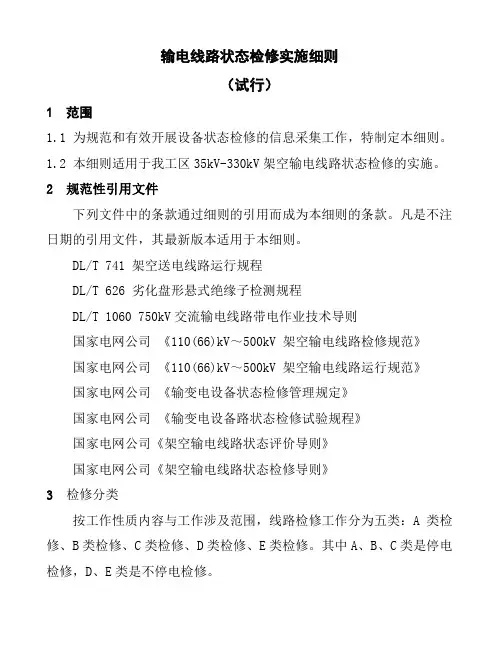

输电线路状态检修实施细则（试行）1 范围1.1 为规范和有效开展设备状态检修的信息采集工作，特制定本细则。

1.2 本细则适用于我工区35kV-330kV架空输电线路状态检修的实施。

2 规范性引用文件下列文件中的条款通过细则的引用而成为本细则的条款。

凡是不注日期的引用文件，其最新版本适用于本细则。

DL/T 741 架空送电线路运行规程DL/T 626 劣化盘形悬式绝缘子检测规程DL/T 1060 750kV交流输电线路带电作业技术导则国家电网公司《110(66)kV～500kV 架空输电线路检修规范》国家电网公司《110(66)kV～500kV 架空输电线路运行规范》国家电网公司《输变电设备状态检修管理规定》国家电网公司《输变电设备路状态检修试验规程》国家电网公司《架空输电线路状态评价导则》国家电网公司《架空输电线路状态检修导则》3 检修分类按工作性质内容与工作涉及范围，线路检修工作分为五类：A类检修、B类检修、C类检修、D类检修、E类检修。

其中A、B、C类是停电检修，D、E类是不停电检修。

3.1 A类检修A类检修是指对线路主要单元（如杆塔和导地线等）进行大量的整体性更换、改造等。

3.2 B类检修B类检修是指对线路主要单元进行少量的整体性更换及加装，线路其他单元的批量更换及加装。

3.3 C类检修C类检修是综合性检修及试验。

3.4 D类检修D类检修是指在地电位上进行的不停电检查、检测、维护或更换。

3.5 E类检修E类检修是指等电位带电检修、维护或更换。

3.6 检修项目线路的检修分类及检修项目见表1。

表1线路检修分类及检修项目检修分类检修项目A类检修1、杆塔更换、移位、升高（五基以上）2、导线、地线、OPGW更换（一个耐张段以上）B类检修1、主要部件更换及加装1.1 导线、地线、OPGW1.2 杆塔2 、其他部件批量更换及加装2.1 横担或主材2.2、绝缘子2.3 避雷器2.4 金具2.5 其它3、主要部件处理3.1 修复及加固基础3.2 扶正及加固杆塔3.3 修复导地线3.4 调整导线、地线驰度4、其它C类检修1、绝缘子表面清扫2、线路避雷器检查及试验3、金具紧固检查4、导地线走线检查5、其他D类检修1、修复基础护坡及防洪、防碰撞设施2、铁塔防腐处理3、钢筋混凝土杆塔裂纹修复4、更换杆塔拉线（拉棒）5、更换杆塔斜材6、拆除杆塔鸟巢7、更换接地装置8、安装或修补附属设施9、通道清障（交叉跨越、树竹砍伐等）10、绝缘子带电测零11、接地电阻测量12、红外测温13、其他E类检修1、带电更换绝缘子2、带电更换金具3、带电修补导线4 、带电处理线夹发热5、其它4 检修策略线路状态检修策略既包括年度检修计划的制定，也包括缺陷处理、试验、不停电的维护等。

附件1输电线路检修与维护作业指导书目录一、输电线路巡视作业指导书 1二、输电线路通道内砍伐树竹作业指导书 4三、红外线测温作业指导书 7四、杆塔接地电阻测量作业指导书 11五、调整、更换杆塔拉线或拉线金具作业指导书 14六、杆塔扶正作业指导书 17七、事故抢修作业指导书 20八、引用标准 21一、输电线路巡视作业指导书1 作业条件1.1 巡视分类架空输电线路的巡视，按性质和任务的不同可分为定期巡视和夜间巡视、特殊巡视、故障巡视、登杆塔巡视以及监察性巡视。

定期巡视一般每月一次。

夜间巡视应在线路负荷较大、空气湿度较大且无月光的夜间进行，一般每年进行一次。

特殊巡视是在气候有较大变化（大风、大雪、大雾、暴风、冰雹、急剧降温），发生自然灾害及线路过负荷和其他特殊情况出现后，对线路全线或某几段或某些部件进行的巡视检查，查明线路在经过上述情况后有无异常现象，以便及时采取必要的补救措施。

故障巡视是在线路发生故障后，为及时消除缺陷而组织的巡视。

登杆塔巡视是为了弥补地面巡视的不足，全面准确掌握杆塔情况而组织的巡线。

1.2 作业条件本项工作为野外作业，一般在良好的天气下进行。

2 使用工器具3 作业人员和工期要求巡视作业人员必须经过专业培训，考试合格，持证上岗。

4 安全注意事项及危险点控制措施4.1 安全注意事项4.1.1 新人员不得单独巡视，偏僻地区由二人进行。

4.1.2 加强自我保护措施，夏天防止中暑，不准攀登杆塔。

4.1.3 大风天巡视应在上风侧前进，明确工作地段道路情况。

4.1.4 明确接送地点、人员构成、分组情况，做到分工合理、职责明确。

4.2 危险点控制措施5 作业步骤及要求5.1.1 准备阶段5.1.1.1.接受工作任务，安排工作。

5.1.1.2.准备工具及个人用具，并根据要求带好备品备件。

5.1.1.3.明确巡视要求，并须了解线路的基本运行情况，准备相关技术资料。

5.1.2 实施阶段5.1.2.1.进入工作现场，核对线路名称。

输电线路状态评价实施细则（试行）1 范围1.1 为规范和有效开展设备状态评价工作，特制定本细则。

1.2 本细则适用于我工区35kV-330kV架空输电线路状态评价工作。

2 规范性引用文件下列文件中的条款通过本细则的引用而成为本细则的条款。

凡是不注日期的引用文件，其最新版本适用于本细则。

GB 50233 110～500kV架空送电线路施工及验收规范GB 50169 电气装置安装工程接地装置施工及验收规范GB/T 2694 输电线路铁塔制造技术条件DL/T 5092 110～500kV架空线路设计技术规程DL/T 596 电力设备预防性试验规程DL/T 741 架空送电线路运行规程DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 626 劣化盘形悬式绝缘子检测规程DL/T 864 标称电压高于1000V交流架空线路复合绝缘子使用导则DL/T 5130 架空送电线路钢管杆设计技术规定DL/T 646 输变电钢管结构制造技术条件DL/T 664 带电设备红外诊断技术应用导则Q/GDW 152 电力系统污区分级与外绝缘选择标准Q/GDW 173-2008 架空输电线路状态评价导则国家电网公司电力安全工作规程（电力线路部分）国家电网公司《110(66)kV～500kV 架空输电线路技术标准》国家电网公司《110(66)kV～500kV 架空输电线路技术监督规定》国家电网公司《110(66)kV～500kV 架空输电线路检修规范》国家电网公司《110(66)kV～500kV 架空输电线路运行规范》国家电网公司《预防110(66)kV～500kV架空输电线路事故措施》国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《110(66)kV～500kV 架空输电线路评价标准(试行)》国家电网公司《输变电设备状态检修管理规定》国家电网公司《输变电设备状态检修试验规程》3 线路的状态评价线路的状态评价分为线路单元评价和整体评价两部分。

江苏省电力公司企业标准输变电设备状态检修试验规程实施细则二零零八年五月目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 定义和符号 (2)4 总则 (3)4.1 设备巡检 (3)4.2 试验分类和说明 (3)4.3 设备状态量的评价和处置原则 (3)4.4 基于设备状态的周期调整 (4)4.5 解体性检修的适用原则............................................. 错误！未定义书签。

5 交流设备 (4)5.1 油浸式电力变压器和电抗器 (4)5.2 SF6气体绝缘电力变压器 ............................................ 错误！未定义书签。

5.3 电流互感器 (9)5.4 电磁式电压互感器 (11)5.5 电容式电压互感器 (12)5.6 高压套管 (13)5.7 SF6断路器 (14)5.8 气体绝缘金属封闭开关设备（GIS） (16)5.9 少油断路器 (17)5.10 真空断路器 (17)5.11 隔离开关和接地开关 (18)5.12 耦合电容器 (19)5.13 高压并联电容器和集合式电容器 (19)5.14 金属氧化物避雷器 (20)5.15 电力电缆 (21)5.16 接地装置 (23)5.17 串联补偿装置 (24)5.18 变电站设备外绝缘及绝缘子 (25)5.19 输电线路 (26)6 直流设备........................................................... 错误！未定义书签。

7 绝缘油试验 (29)7.1 绝缘油例行试验 (29)7.2 绝缘油诊断性试验 (29)8 SF6气体湿度和成分检测 (30)8.1 SF6气体湿度检测 (30)8.2 SF6气体成分分析 (31)附录 A (32)附录 B (33)前言为贯彻国家电网公司输变电设备状态检修工作，参照国网公司颁布的《输变电设备状态检修试验规程》，结合我省输变电设备运行维护经验，编制了江苏省电力公司《输变电设备状态检修试验规程实施细则》。

供电公司线路运行管理实施细则一、总则为了保证供电公司线路的安全可靠运行，提高供电质量，制定本实施细则。

二、线路巡检1.线路巡检是保证线路安全的重要环节，巡检频率应根据线路的重要性和使用情况确定。

2.巡检人员应具备相关技术知识，且应有一定的工作经验。

3.巡检内容应包括线路设备、导线、绝缘子、接地、绝缘状况等，巡检记录应详细准确。

三、故障处理1.在线路发生故障时，应及时派遣维修人员进行处理，并保持与用户的及时沟通。

2.大规模故障发生时，应及时启动应急预案，并调动相应的资源进行处理。

3.故障处理应按照规定程序进行，保证故障处理的效率和质量。

四、设备维护1.对线路设备的维护应制定具体的维护计划，并按计划进行。

2.维护人员应定期进行设备的检修和保养，并及时记录维护情况。

3.设备维护应保证设备的正常运行，及时更换有问题的设备。

五、应急管理1.应建立健全供电线路的应急预案，并定期进行演练。

2.职工应进行应急知识培训，提高应急处理能力。

3.应急管理应包括对突发事件的及时处置、保障电力供应和恢复、事故后的处理等。

六、安全教育1.积极开展供电公司线路运行的安全教育活动，提高员工的安全意识。

2.定期组织培训、交流会议，分享经验，提高运行管理水平。

3.针对一些重要岗位，应组织相关培训和认证，确保人员的专业能力。

七、信息管理1.建立完善的线路运行信息管理系统，记录线路的运行、检修、故障等信息。

2.定期对信息进行分析和总结，提出改进意见和措施。

八、评估与改进1.定期对线路运行管理进行评估，发现问题及时改进。

2.针对线路运行管理的不足，制定改进措施，并监督实施。

九、监督与考核1.建立健全的线路运行管理监督机制，对线路运行管理工作进行定期检查。

2.根据考核结果，采取相应的奖惩措施，激励工作人员积极履行职责。

十、附则1.本细则由供电公司制定，经上级主管部门批准后实施，并不断完善。

2.对于违反本细则规定的行为，依据相关法规予以处理，且应承担相应的责任。

输变电设备状态检修实施细则1总则1.1 为规范公司输变电设备状态检修，保证状态检修工作的有序开展，特制定本实施细则。

1.2 本细则对设备状态检修决策、检修计划、检修实施的基本原则、组织管理与职责分工、管理内容与要求等方面作出规定。

2 基本原则2.1 检修决策是在状态评价的基础上，结合状态检修综合报告，考虑电网发展、技术更新、安全运行等要求确定设备检修策略，明确检修类别、检修周期和检修时间建议等，并确定检修内容和方案。

2.2 检修计划依据设备检修策略制定。

要求在设备状态评价和诊断基础上，制定检修计划、检修排序和具体的检修方案。

2.3 现场实施状态检修，应遵照标准化作业管理规范及程序化作业要求，保证检修质量，提高设备运行的可靠性。

2.4未进入状态检修管理的设备，执行定期检修制度。

3职责分工3.1生产部主要职责：3.1.1 归口管理本公司的检修决策、检修计划、检修实施，并组织开展相关工作。

3.1.2组织相关单位审核检修策略，并报公司领导审定。

3.1.3审核年度状态检修计划、月度设备停电计划。

3.1.4监督检查运行管理单位按要求做好状态检修准备、实施工作。

3.2安监部职责3.2.1参与审核年度状态检修计划、月度设备检修计划。

3.2.2监督检查运行管理单位按要求做好状态检修准备、实施工作。

3.3电力调度中心职责：平衡年度状态检修计划、月度设备检修计划，并及时发布设备停电计划。

3.4电气试验中心根据设备停电计划及运行管理单位委托，做好试验各项准备工作，规范开展试验。

3.5运行管理单位主要职责：3.5.1根据设备状态评价，掌握所辖设备状态及健康水平，编制检修策略及年度状态检修计划、月度检修计划，并根据下达设备停电计划安排现场实施。

3.5.2根据年度状态检修计划，编制设备年度状态检修计划表（应附表后内容中）做好工作措施、资源调配和检修作业等准备工作。

3.5.3及时上报和处理检修过程中发现的设备缺陷。

3.5.4落实作业风险控制措施，组织开展检修验收工作，确保检修工作安全与质量，编制检修及试验记录，并及时进行资料收集。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改输电运检工区线路检修管理规定(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process输电运检工区线路检修管理规定(标准版)1范围本标准规定了输电运检工区输电线路检修管理的原则、流程、要求等方面的内容。

本标准适用于输电运检工区各班、组。

2职责2.1工区领导a)负责常规检修作业方案的审批。

c)负责重大项目检修作业的审核，并提交局审批。

b)负责检修作业相关资源的配置。

d)负责检修计划、停送电申请的工区审核、批准。

2.2技术组a)工区检修管理归口管理部门。

b)负责检修作业方案的编制与审核、交底及检修作业工作票的签发。

c)组织重要检修作业现场踏勘。

d)负责年度、月度、周检修计划的制定与下达。

e)负责检修停送电申请的上报。

f)负责调度联系与许可。

g)负责检修记录，定期总结、汇总。

h)负责组织检修分析会议。

i)组织线路评价工作。

2.3安质组a)参与重要检修作业现场踏勘。

b)负责检修作业方案的安全审核。

c)负责工区质量监督管理工作。

d)负责工区外包工程的安全监督管理工作。

e)负责各类安全专项督查工作。

f)负责安全月等各类活动。

g)负责工区安全性评价工作。

h)参加工区检修分析会议。

2.4带电作业班a)负责检修作业现场实施，并正确、安全地工作。

b)负责班组检修作业工器具的定期试验、检查及保管。

c)负责各班组的检修分工、检修现场情况等记录。

d）及时参加检修分析会，定期做好汇总、分析工作。

2.5机具管理班a)负责工区检修作业工器具的保管。
