电子元器件知识大全:看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员,你能够说出主板、声卡等配件上那些小元件叫做什么,又有什么作用吗?如果想成为元件(芯片)级高手的话,掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大,虽然可断定这个电阻已损坏,但由于电脑各板卡及各种外设均没有电路图(只有极少数产品有局部电路图),故并不知电阻在未损坏时的具体阻值,所以就无法对损坏元件进行换新处理。
可如果您能看懂电阻上的色环标识的话,您就可知道这个已损坏电阻的标称阻值,换新也就不成问题,故障自然也就会随之排除。
诸如上述之类的情况还有很多,比如元器件的正确选用等,笔者在此就不逐一列举了,下面笔者就来说一些非常实用的电子知识,希望大家都能向高手之路再迈上一步。
注:下文内容最好结合图一和后续图片进行阅读。
看图识元件一、电压,电流电压和电流是亲兄弟,电流是从电压(位)高的地方流向电压(位)低的地方,有电流产生就一定是因为有电压的存在,但有电压的存在却不一定会产生电流——如果只有电压而没有电流,就可证明电路中有断路现象(比如电路中设有开关)。
另外有时测量电压正常但测量电流时就不一定正常了,比如有轻微短路现象或某个元件的阻值变大现象等,所以在检修中一定要将电压值和电流值结合起来进行分析。
在用万用表测试未知的电压或电流时一定要把档位设成最高档,如测量不出值来再逐渐地调低档位。
注:电压的符号是“V”,电流的符号是“A”。
二、电阻器各种材料对它所通过的电流呈现有一定的阻力,这种阻力称为电阻,具有集总电阻这种物理性质的实体(元件)叫电阻器(简单地说就是有阻值的导体)。
它的作用在电路中是非常重要的,在电脑各板卡及外设中的数量也是非常多的。
它的分类也是多种多样的,如果按用处分类有:限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等;如果按外形及制作材料分类有:金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等;如果按功率分类有:1/16W、1/8W、1/4W、1/2W、1W……等等。
元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期:修訂日期:編寫人:審核人:批准人:1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件.2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。
2.2 連接器件主要有﹕插槽﹑插針﹑插座等。
2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。
3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。
B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。
C) 能辯識各類元件在線路板上的絲印圖。
D) 知道在作業過程中不同元件需注意的事項。
3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。
4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。
电路板电子元件图解引言:电路板是一种非常重要的电子设备,它承载着各种电子元件,通过导线和连接器将它们连接在一起,形成电路,实现特定的功能。
本文将通过图解的方式,对电路板上常见的电子元件进行介绍和解析。
这些电子元件包括电阻、电容、电感、二极管、三极管等。
了解这些电子元件的特性和用途,可以帮助我们更好地理解和设计电路板。
一、电阻电阻是电子电路中最常见的元件之一。
它用来限制电流的流动,通过电阻可以改变电路中电流的大小。
电阻的大小由其电阻值决定,单位为欧姆(Ω)。
电阻有不同的尺寸、形状和功率等级,常见的有固定电阻、可调电阻和热敏电阻等。
图1展示了不同类型的电阻的示意图。
(图1:电阻示意图)二、电容电容是一种能够储存电荷的元件,它由两个导电板和介质组成。
当电压施加在电容上时,正负电荷会在导电板上分布,形成电场。
电容的大小由其电容值决定,单位为法拉(F)。
电容有不同的型号和材料,常见的有固定电容和可调电容等。
图2展示了不同类型的电容的示意图。
(图2:电容示意图)三、电感电感是一种会产生磁场的元件,当电流通过电感时,会产生磁场,这个磁场会随着电流的变化而变化。
电感的大小由其电感值决定,单位为亨利(H)。
电感有不同的尺寸和材料,常见的有固定电感和可调电感等。
图3展示了不同类型的电感的示意图。
(图3:电感示意图)四、二极管二极管是一种具有单向导电性的元件,它只允许电流在一个方向上流动,而在另一个方向上阻止电流的流动。
二极管的主要作用是将交流信号转换成直流信号,保护电路免受反向电压的损害。
二极管有不同的形状和尺寸,常见的有普通二极管、肖特基二极管和发光二极管等。
图4展示了不同类型的二极管的示意图。
(图4:二极管示意图)五、三极管三极管是一种具有放大和开关功能的元件,它可以将小信号放大到较大的电流或电压,用于控制其他电子元件。
三极管由三个区域构成:发射极、基极和集电极。
通过改变基极电流的大小,可以控制集电极电流的变化。

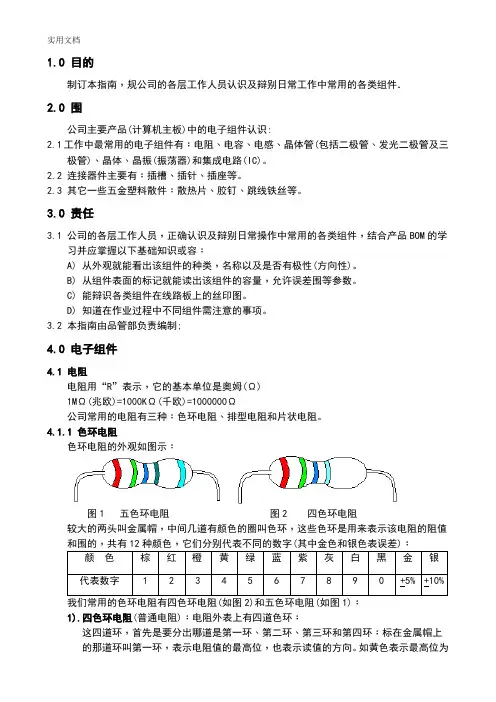

实用文档1.0 目的制订本指南﹐规公司的各层工作人员认识及辩别日常工作中常用的各类组件.2.0 围公司主要产品(计算机主板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。
2.2 连接器件主要有﹕插槽﹑插针﹑插座等。
2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。
3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。
B) 从组件表面的标记就能读出该组件的容量﹐允许误差围等参数。
C) 能辩识各类组件在线路板上的丝印图。
D) 知道在作业过程中不同组件需注意的事项。
3.2 本指南由品管部负责编制;4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。
4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。
如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差围在+5%之间﹐如为银色﹐则表示误差围在+10%之间。
电子元器件、名称、符号图形对照一、电阻系列电阻器(Resistor)是一个限流元件,用字母R来表示,单位为欧姆Ω。
将电阻接在电路中后,电阻器一般是两个引脚,它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。
实际器件如灯泡,电热丝等均可表示为电阻器元件。
电阻在电路中通常起分压、分流的作用。
对信号来说,交流与直流信号都可以通过电阻。
可调电阻/微调电阻可调电阻也叫可变电阻(Rheostat),可调电阻的电阻值的大小可以人为调节,以满足电路的需要。
可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型,分为:电子元器件可调电阻,瓷盘可调电阻,贴片可调电阻,线绕可调电阻等等。
二、电位器电位器(Potentiometer)是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
电位器通常由电阻体和可移动的电刷组成。
当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。
电位器既可作三端元件使用也可作二端元件使用。
后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。
三、电容电容器(capacitor),通常简称其容纳电荷的本领为电容,用字母C表示,单位为F(法拉)。
任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。
作用:隔直通交,耦合,旁路,滤波,调谐回路,能量转换,控制等方面。
四、电感电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器,但只有一个绕组。
电感器具有一定的电感,它只阻碍电流的变化。

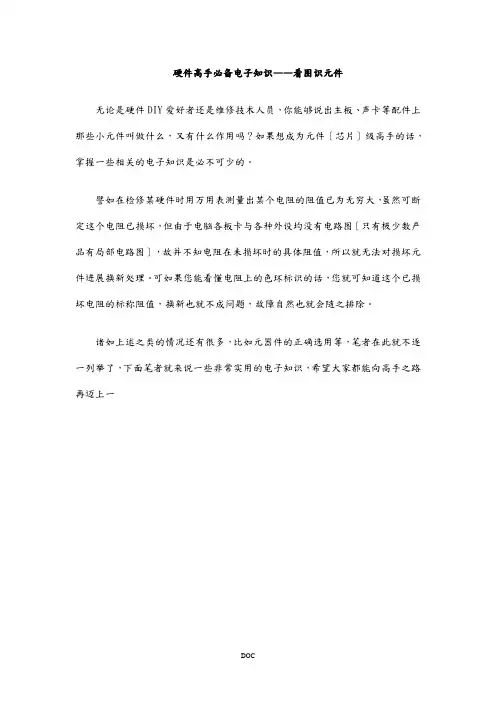

硬件高手必备电子知识——看图识元件无论是硬件DIY爱好者还是维修技术人员,你能够说出主板、声卡等配件上那些小元件叫做什么,又有什么作用吗?如果想成为元件〔芯片〕级高手的话,掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大,虽然可断定这个电阻已损坏,但由于电脑各板卡与各种外设均没有电路图〔只有极少数产品有局部电路图〕,故并不知电阻在未损坏时的具体阻值,所以就无法对损坏元件进展换新处理。
可如果您能看懂电阻上的色环标识的话,您就可知道这个已损坏电阻的标称阻值,换新也就不成问题,故障自然也就会随之排除。
诸如上述之类的情况还有很多,比如元器件的正确选用等,笔者在此就不逐一列举了,下面笔者就来说一些非常实用的电子知识,希望大家都能向高手之路再迈上一一、电压,电流电压和电流是亲兄弟,电流是从电压〔位〕高的地方流向电压〔位〕低的地方,有电流产生就一定是因为有电压的存在,但有电压的存在却不一定会产生电流——如果只有电压而没有电流,就可证明电路中有断路现象〔比如电路中设有开关〕。
另外有时测量电压正常但测量电流时就不一定正常了,比如有轻微短路现象或某个元件的阻值变大现象等,所以在检修中一定要将电压值和电流值结合起来进展分析。
在用万用表测试未知的电压或电流时一定要把档位设成最高档,如测量不出值来再逐渐地调低档位。
注:电压的符号是“V〞,电流的符号是“A〞。
二、电阻器各种材料对它所通过的电流呈现有一定的阻力,这种阻力称为电阻,具有集总电阻这种物理性质的实体〔元件〕叫电阻器〔简单地说就是有阻值的导体〕。
它的作用在电路中是非常重要的,在电脑各板卡与外设中的数量也是非常多的。
它的分类也是多种多样的,如果按用处分类有:限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等;如果按外形与制作材料分类有:金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等;如果按功率分类有:1/16W、1/8W、1/4W、1/2W、1W……等等。
元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识:工作中最常用的的电子元件有:电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有:插槽、插针、插座等;其它一些五金塑胶散件:散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻;色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差:颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1:1.四色环电阻普通电阻:电阻外表上有四道色环:这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环:标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7;紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0;最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为:47,000Ω=47KΩ,误差范围:±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为:精密电阻:以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如:47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示:A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如:“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如:“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻:内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻:内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种:A.三位数表示方法:前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如:472T表示该排阻的阻值为4700欧姆,误差等级为T级;B.“R”表示法:“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C.“K”表示法:“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D.直接表示法:直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意;字母“SUP”表示商号、品牌;“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图:4.2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种:片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示:J,K,M分别表示±5%,±10%,±20%; 外型:色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如:某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有:电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法:A直接表示法:直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示:“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法:前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如:陶瓷,独石电容等;如:“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等;体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种:图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图:图13 发光二极管它的极性分辨如下:1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子:像一个被削掉一小半的圆柱体,有三只脚,分别代表三极:基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆:图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有:A商号:用英文字母表示,如:“FIC”B振荡频率:直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份:如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记:A 商号,编号,用英文字母和数字表示,如:“DOC-70”;B 振荡频率:直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式:TTL系列:是较为普通、常用的IC,其体形小,双排脚封装,如圆19示:LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是:S 12 GD 75232 D5.设计序号,为D系列;4.容量;3.IC类型,为GD;2.系列代码,为12系列;1.商号、名称,为LGS;这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记:41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度;4.封装型号,为P;3.设计序号,为A;2.储存容量;1.商号,为KM;这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种:EPROM 中文称:此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24:MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度;4.设计序号;3.存储容量;2.ROM代号;1.商号;这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印:PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型:用“L”表示;带锁存弄:用“R”表示;可改变型:用“V”表示2.可输入数目;1.商号;这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用;2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有:SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT:用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型:ISA插槽:它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽:它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽:它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽:动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽:静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针:以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙:依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印:X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏;2.元件的表面标记要保护好,以免增加日后检修的困难;3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件;而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。
电子元件图片识别大彩图很全Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】第1幅图1,9 普通电阻图2 电阻排图3 ,5。
图4,10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10,11 光敏电阻第2幅图1,2,3,4 大功率电阻。
图5,6,7,8压敏电阻。
图9 线绕陶瓷电阻第3幅微调电阻的图片第1幅:可调电阻/微调电阻图片微调电阻的图片第2幅:可调电阻/微调电阻图片微调电阻的图片第3幅:可调电阻/微调电阻图片各种电位器的图片第1幅:图1,2,3,4,6,7,8,11,12基本旋转电位器图片。
图3线绕电位器图片。
图5,9双联电位器/同步电位器图片。
图10直滑电位器图片各种电位器的图片第2幅:各种电位器的图片第3幅:图1线绕变阻器。
图2,4基本旋转电位器图片。
图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图4 MET电容。
图5,10 PEI电容,图6,胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT 电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10,11电机用电容。
图12MKS电容。
各种电容器图片第3幅:图1 MKS电容。
图2 瓷片电容。
图3 ,4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅:图1 MKS电容。
图3,8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅:图1,2,3,陶瓷电容器。
元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期:修訂日期:編寫人:審核人:批准人:1.0 目的2制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件.2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。
2.2 連接器件主要有﹕插槽﹑插針﹑插座等。
2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。
3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM 的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。
B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。
C) 能辯識各類元件在線路板上的絲印圖。
D) 知道在作業過程中不同元件需注意的事項。
3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R ”表示﹐它的基本單位是歐姆(Ω)1M Ω(兆歐)=1000K Ω(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。
4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻 圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。
这个“看图认识各种电子元件”的资源,是“科技小制作”群的群友拉布拉多做电路共享的,首先感他的无私分享!
这里面汇集了大多数常见电子元器件的照片,电子制作业余爱好者和初学者有福了,对照照片,可以快速区分各种元器件,即使这些元件你用不到,有一个直观的印象之后,再学习理论的时候,也不会感到那么枯燥了。
废话少说,上图片。
1、下图里的电子元件分别是:
金属膜电阻,柱状金属膜电阻,碳膜电阻,金属氧化膜电阻,线绕涂覆型熔断电阻(保险丝电阻),线绕涂覆型不燃性电阻
2、下图里的电子元件分别是:
大功率铝壳线绕电阻器,大功率涂漆线绕电阻器,瓷金属片式电阻器
3、下图里的电子元件分别是:
水泥电阻,直插排阻,高压高阻值电阻
4、下图里的电子元件分别是:
贴片排阻,贴片电阻,压敏电阻,自复保险正温度系数热敏电阻(自复保险丝)
5、下图里的电子元件分别是:
热敏电阻
6、热敏温度传感器,LED间隔柱
7、下图里的电子元件分别是:
倾角电位器,直线型电位器,角度力检测精密电位器,电位器—旋钮
8、下图里的电子元件分别是:
可调电阻
9、下图里的电子元件分别是:
可调电阻,光敏电阻
10、下图里的电子元件分别是:
湿敏电阻,热释电红外感应器,电解电容,高压电解电容
11、下图里的电子元件分别是:
贴片电解电容,贴片钽电容,引线模压固体钽电容,引线钽电容,积层瓷电容(独石电容)—径向引线,积层瓷电容(独石电容)—轴向引线
12、下图里的电子元件分别是:
瓷片电容,高压瓷片电容,聚酯电容(涤纶电容),贴片电容
继续上看图认识各种电子元件。
13、下图里的电子元件分别是:
安规电容,可调电容,金属化聚丙烯膜电容(CBB电容),金属化聚酯膜电容
14、下图里的电子元件分别是:
色环电感,色码电感,工字电感,塑封工字电感
15、下图里的电子元件分别是:
贴片绕线电感,空心电感线圈,模压可调电感,磁环电感
16、下图里的电子元件分别是:
贴片绕线、层叠电感,磁棒绕线电感,共模扼流圈,磁环
17、下图里的电子元件分别是:
磁珠
18、下图里的电子元件分别是:
高频变压器
19、下图里的电子元件分别是:
整流桥,干簧管,金封红外发射管
20、下图里的电子元件分别是:
电源变压器(线路板焊接型、E型、R型、C型、O型),直插发光二极管
21、下图里的电子元件分别是:
瞬态抑制二极管,普通二极管,激光二极管,贴片二极管
22、下图里的电子元件分别是:
拨码开关,保险丝座
23、下图里的电子元件分别是:
数码管
24、下图里的电子元件分别是:
光电开关。
