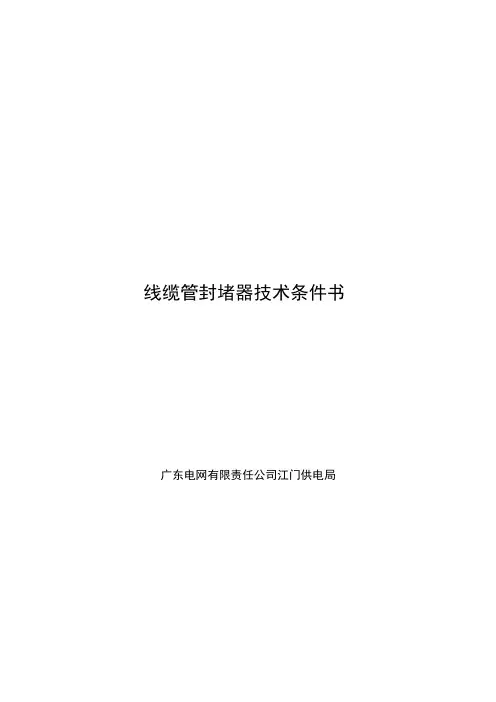

线缆管封堵器技术条件书广东电网有限责任公司江门供电局
一总则
1.1 本技术条件书适用于广东电网有限责任公司江门供电局采购的线缆管封堵器，适用于管外径50mm、160mm的配网地埋电缆管道及低压台区进出线口密封用的线缆管封堵器的订货。它规定了线缆管封堵器的规格要求、规格尺寸、材质要求、结构性能要求、物理性能要求、质量保证、试验方法、检测规则、包装、标志、运输和贮存等方面的技术条件及要求。
1.2 本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。凡本技术条件中未规定，但在相关设备的国家标准或行业标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 本技术条件书所使用的标准如与卖方所执行的标准不一致时，应按较高标准执行。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则买方认为卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。
1.5 本技术条件书经买、卖双方确认后作为订货合同的技术附件，
与合同正文具有同等法律效力。
1.6本招标技术规范书未尽事宜，由招投标双方协商解决。
二、规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 1690《硫化橡胶或热塑性橡胶耐液体试验方法》
GB/T 2411《塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）》
GB/T 1040.2《塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件》
GB/T 1043.1《塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验》
GB/T 1033.1 《塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法》
GB/T 2408 《塑料燃烧性能的测定水平法和垂直法》
GB/T 531.1 《硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔印度）》
GB/T 5312《硫化橡胶或热塑性橡胶热空气加速老化和耐热试验》
GB/T 7759.1《硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：常温及高温条件下》
GB/T 1682-《硫化橡胶低温脆性的测定单试样法》
GB/T 528-《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》
GB/T 10125《人造气氛腐蚀试验盐雾试验》
GB/T 230-91 《金属洛氏硬度试验方法》
GB/T 228.1《金属材料拉伸试验第一部分室温试验方法》
JG 3050《建筑用绝缘电工套管及配件第6部分第十章：阻燃性能测定》
GB/T 15820《聚乙烯压力管材与管件连接的耐拉拔试验》
GB/T 11547《塑料耐液体化学试剂性能的测定》
GB/T 6111 《流体输送用热塑性塑料管材耐内压试验方法》
GB/T 7141《塑料热老化试验方法》
DL/T 802.8《电力电缆用导管技术条件第8部分：埋地用改性聚丙烯塑料单壁波纹电缆导管》
三、线缆管封堵器功能能要求
3.1 线缆管封堵器的安装使用应便捷安全。
3.2线缆管封堵器结构须是能重复拆卸使用的物理结构，在遇外力施压后产生变形，同时向外膨胀、向内紧缩。变形后的线缆管封堵器能同步达到与管内壁密封，且与线缆密封的密封效果。
3.3线缆管封堵器的结构变形应有一定范围的余量，能满足对常规不同壁厚护套管及不同线径线缆的密封使用要求。
3.4、可对空管和线缆管道同时进行封堵处理，空管封堵是对未穿线缆管道进行封堵，线缆管封堵是对已穿线缆管道进行封堵。
3.5封堵器配置须配置导通阀，用以避免封堵后管道内气压过高及有害气体在管道内积聚。
三、线缆管封堵器材质
3.1柔性硅胶件：由甲基苯基乙烯基硅橡胶（简称苯基硅橡胶）、阻燃剂为基础材料制成柔性硅胶件，作为线缆管封堵器的变形功能结构主体，应具备耐高低温、耐腐蚀、耐火、耐高能辐射、隔热等性能。
3.2 增强塑料压板：由玻纤增强PA66尼龙塑料、阻燃剂、改性剂为基础材料制成增强塑料压板，作为线缆管封堵器的施压功能结构主体，应具备耐磨、机械强度高、耐疲劳、耐腐蚀、耐湿热、电气性能好、阻燃等性能。
3.3 标准紧固件：采用8.8级碳钢为原材料、经达克罗工艺涂层的螺栓、螺母，用以固定线缆管封堵器柔性硅胶件和增强塑料压板，紧固件应具备耐湿热、耐腐蚀、耐高低温冲击。
四．线缆管封堵器技术指标及要求
4.1标准紧固件：标准紧固件的技术指标见表1
表1标准紧固件的技术指标
表2 增强塑料配件的技术要求
4.3硅橡胶配件：硅橡胶配件的技术要求见表3
表4 成品线缆管封堵器的技术要求
五、产品规格型号和适用管径：
六、试验：
6.1 试验方法
6.1.1试验条件
6.1.1.1试验应按照本标准的规定进行，并将试验温度、相对湿度记录在试验报告中。
6.1.1.2试验室温度：20℃～25℃
6.2抽样
6.2.1本产品按1000件组为一批
6.2.2试样应从生产线出口的原包装中抽取或在即将出厂的大包装中抽取，按照1﹪的抽样数量抽取。
6.2.3试验前，样品应在标准室温下密封放置时间不少于2h.
6.2.4电缆管道应清理杂质、毛刺等。
6.2.5试样安装入电缆穿管后，应检查线缆缆管道密封系统与管道整齐，以及各个线缆间隙填充完好。
6.3试验类型
6.3.1试验类型分为形式试验和出厂检验两类，形式试验是保证其线缆管封堵器的稳定性而进行的试验，出厂检验是产品生产完成时的质量检验。
七、服务界限
7.1 从生产厂家至指定地点的运输装卸全部由卖方完成。
7.2 现场安装在卖方的技术指导下由买方完成, 卖方协助买方按标准检查安装质量, 协助处理安装过程中出现的问题, 卖方应选派有经验的技术人员, 必要时对安装和运行人员免费培训。
7.3卖方在订货前应向买方提供一般性资料, 如鉴定证书、典型说明书和主要技术参数等。
7.4 在合同签订1个月内, 卖方向买方提供产品说明书两份及相关电子文档。
7.5 设备供货时提供的开箱资料除了7.3条所述资料外, 还应包括以下资料（一式八份）：
a）产品包装清单
b) 产品出厂合格证明书及主要外构件的产品合格证。所用的柔性硅橡胶件、增强塑料压板、标准紧
固件等关键部件，应有出厂质量证明书，其外观及外形尺寸，化学成分、物理性能、电气性能等应符
合相应标准的规定。
