浓缩池沉砂池施工方案模板

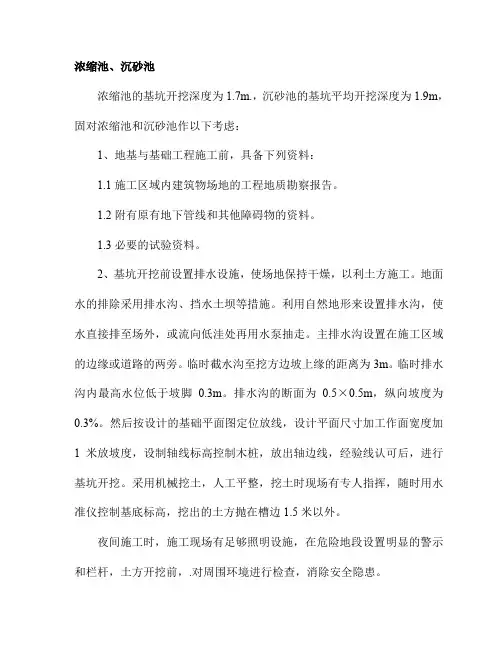

浓缩池、沉砂池

浓缩池的基坑开挖深度为 1.7m., 沉砂池的基坑平均开挖深度为1.9m, 固对浓缩池和沉砂池作以下考虑:

1、地基与基础工程施工前, 具备下列资料:

1.1施工区域内建筑物场地的工程地质勘察报告。

1.2附有原有地下管线和其它障碍物的资料。

1.3必要的试验资料。

2、基坑开挖前设置排水设施, 使场地保持干燥, 以利土方施工。地面水的排除采用排水沟、挡水土坝等措施。利用自然地形来设置排水沟, 使水直接排至场外, 或流向低洼处再用水泵抽走。主排水沟设置在施工区域的边缘或道路的两旁。临时截水沟至挖方边坡上缘的距离为3m。临时排水沟内最高水位低于坡脚0.3m。排水沟的断面为0.5×0.5m, 纵向坡度为0.3%。然后按设计的基础平面图定位放线, 设计平面尺寸加工作面宽度加1米放坡度, 设制轴线标高控制木桩, 放出轴边线, 经验线认可后, 进行基坑开挖。采用机械挖土, 人工平整, 挖土时现场有专人指挥, 随时用水准仪控制基底标高, 挖出的土方抛在槽边1.5米以外。

夜间施工时, 施工现场有足够照明设施, 在危险地段设置明显的警示和栏杆, 土方开挖前, .对周围环境进行检查, 消除安全隐患。

3、土方边坡

3.1基坑工作面每边1.2m, 挖土机挖至下部剩300mm深时, 采用人工开挖, 挖出土方原地堆放。

4、人工挖土

4．1施工准备

4.1.1土方开挖前, 将施工区域内的地下、地上障碍物清除和处理完

毕。

4.1.2地表面清理平整, 做好排水坡向, 在施工区域内, 挖临时性排水沟。

4.1.3建筑物位置的标准轴线桩、构筑物的定位控制桩, 标准水平桩及灰线尺寸。

4．2施工要点

基坑、管沟直立壁和边坡, 在开挖过程为了防止塌陷, 抛于槽边的土( 或材料) , 距槽边缘1.5m, 高度不超过1.5m。

5、填方前, 对填方基底和已完隐蔽工程进行检查和中间验收, 并作好记录。

6、土质的规定

6.1回填土为戈壁土, 采用蛙式打夯机夯实, 回填厚度为200~250mm。

6.2人工夯实前将填土初步整平, 由四边开始夯向中间。一夯压半夯, 夯夯相接, 行行直连, 两遍纵横交叉, 分层打夯,

7、基础垫层施工要点

7.1垫层混凝土在验槽后应立即灌筑, 以保护基地, 混凝土采用表面振动器进行振捣, 做到表面平整。

7.2混凝土垫层达到一定强度后, 在上弹线、支模、铺放钢筋网片, 底部用与混凝土保护层同厚度的水泥砂浆块垫塞, 保证位置正确。

7.3在浇筑混凝土前,模板和钢筋上的灰浆、泥土和钢筋上的锈皮油污等杂物清除干净。

( 三) 、模板工程

模板在混凝土工程中占着很重要的地位, 是混凝土施工过程中的一

个重要环节。

污泥泵房、浓缩池附属建筑

1、模板安装

1.1模板与混凝土的接触面涂隔离剂。

1.2对模板及其支架定期维修。钢模板及钢支架防止锈蚀。

1.3竖向模板和支架的支承部分, 安装在基土上时加以垫板, 且基土坚实并有排水措施。

1.4条形基础立模时, 由两侧的木柱或组合钢模板组成, 支设时拉通线, 将侧板校正后, 用斜撑支牢, 间距600-800mm, 上口加钉搭头木拉住, 对长度很长、截面一致

1.5柱子立模时, 根据图纸尺寸制作每一块模板, 支模顺序由下至上逐层向上安装, 底层由四块边模拼成其一对侧模与柱子尺寸相同, 另一对模板比基础尺寸长150~200mm, 在两端加钉木档, 用以拼装固定另一对模板, 并用斜支撑撑牢, 四角加钉斜拉杆, 安装时找准基础轴线及标高。

2、模板拆除

柱子模板: 先拆掉斜拉杆或斜支撑, 然后拆掉柱箍及对拉螺栓, 接着拆连板的U型卡或插销, 然后用撬棍轻轻橇动模板, 使模板与砼脱离。

梁模板: 先将支柱上的可调托松下, 使楞与模板分离, 并让龙骨降至水平拉杆上, 接着拆下全部U型卡或连接模板的附件, 再用钢钎撬动模板, 使模板块降下由木楞龙骨支承, 拿下模板和木楞, 然后拆除水平拉杆及剪刀撑和支柱。

调节池、浓缩池、沉砂池

2、池壁模板的安装

安装模板前, 做好模板的定位基准工作, 进行中心线和位置的放线, 弹出模板的边线和外侧控制线, 便于模板安装和校正, 做好标高测量工作, 用水准仪把水平标高引测到模板安装位置, 模板的承垫底部预先找平, 以保证模板位置正确, 沿模板边线用1: 3水泥砂浆抹找平, 防止模板底部漏浆, 模板定位采用钢筋定位, 根据墙体断面尺寸切割钢筋, 点焊在主筋上( 以勿烧主筋断面为准) 按二排主筋的中心位置分档, 以保证钢筋与模板位置的准确。

调节池、沉砂池安装时从池壁角模板开始, 而浓缩池是圆形的, 固从任意点开始, 向互相垂直的两个方向组拼, 这样能够减少临时支撑设置, 当完成第一步单块就位组装模板后, 安装内钢楞, 内钢楞与模板之间用铁丝紧固, 间距为600mm, 当钢楞长度不够需要接长时, 接头处增加同样的钢楞。模板安装时, 边就位边校正, 并随之各种连接件, 支承件或加设临时支撑, 相邻模板边肋采用U形卡连接的间距为300mm, 预留洞口的模板有锥度, 安装牢固, 即不变形, 又便于拆除。模板的拉结杆如下图所示, 这样既保证了立模时模板的稳定, 也成功保证池壁砼不会渗水。

3、模板拆除

池壁模板: 池壁模板的拆除在不影响施工进度时, 尽量迟拆以便增强砼的养护, 当拆除壁模时, 先拆除斜拉杆或斜支撑, 再拆除穿壁螺栓及纵横龙骨或钢管卡, 接着将U型卡或插销等附件拆下, 然后用撬棍轻轻撬动模板, 使模板离开池壁。

( 四) 、钢筋工程

1、钢筋现场管理

本工程所用钢筋量大, 规格品种多, 钢筋进入施工现场后派专人收料, 严格按钢筋品种、规格、级别、出厂质量证明或试验报告单验收,
