晶体管特性图示仪

晶体管特性图示仪晶体管特性图示仪是一种可直接在示波管荧光屏上观察各种晶体管的特性曲线的专用仪器。

通过仪器的标尺刻度可直接读被测晶体管的各项参数；它可用来测定晶体管的共集电极、共基极、共发射极的输入特性、输出特性、转换特性、a、B参数特性；可测定各种反向饱和电流I CBO、I CEO、I EB0和各种击穿电压BU CBO、BU CE。

、BU EBO等；还可以测定二极管、稳压管、可控硅、隧道二极管、场效应管及数字集成电路的特性，用途广泛。

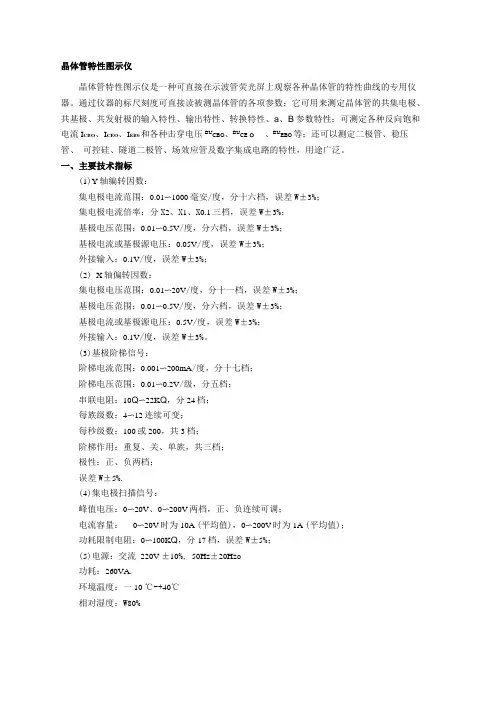

一、主要技术指标(1)Y轴编转因数：集电极电流范围：0.01〜1000毫安/度，分十六档，误差W±3%；集电极电流倍率：分X2、X1、X0.1三档，误差W±3%；基极电压范围：0.01〜0.5V/度，分六档，误差W±3%；基极电流或基极源电压：0.05V/度，误差W±3%；外接输入：0.1V/度，误差W±3%；(2) X轴偏转因数：集电极电压范围：0.01〜20V/度，分十一档，误差W±3%；基极电压范围：0.01〜0.5V/度，分六档，误差W±3%；基极电流或基极源电压：0.5V/度，误差W±3%；外接输入：0.1V/度，误差W±3%。

(3)基极阶梯信号：阶梯电流范围：0.001〜200mA/度，分十七档；阶梯电压范围：0.01〜0.2V/级，分五档；串联电阻：10Q〜22K Q，分24档；每族级数：4〜12连续可变；每秒级数：100或200，共3档；阶梯作用：重复、关、单族，共三档；极性：正、负两档；误差W±5%.(4)集电极扫描信号：峰值电压：0〜20V、0〜200V两档，正、负连续可调；电流容量：0〜20V时为10A (平均值)，0〜200V时为1A (平均值)；功耗限制电阻：0〜100K Q，分17档，误差W±5%；(5)电源：交流220V ±10%, 50Hz±20Hz o功耗：260VA.环境温度：一10 ℃-+40℃相对湿度：W80%二、仪器原理框图和工作原理1．仪器原理框图如图3.6.2所示。

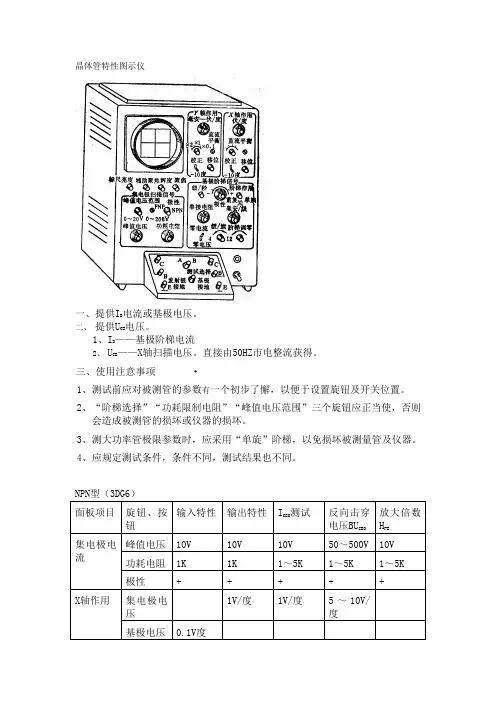

晶体管特性图示仪电流或基极电压。

一、提供IB二、提供U CE电压。

——基极阶梯电流1、IB2、U CE——X轴扫描电压。

直接由50HZ市电整流获得。

三、使用注意事项·1、测试前应对被测管的参数有一个初步了懈，以便于设置旋钮及开关位置。

2、“阶梯选择”“功耗限制电阻”“峰值电压范围”三个旋钮应正当使，否则会造成被测管的损坏或仪器的损坏。

3、测大功率管极限参数时，应采用“单旋”阶梯，以免损坏被测量管及仪器。

4、应规定测试条件，条件不同，测试结果也不同。

注1:按住零电流开关，逐渐调高“峰值电压%”，并适当调整相关旋钮，使VCE=10V,此时，ICEO曲线在5V点的偏移量即为穿透电流ICEO值。

注2:逐渐调高“峰值电压”，并适当调整相关旋钮，当ICEO突然增大时，光标在X轴上的偏移量即为BUCEO值。

注3:逐渐调高“峰值电压%”,并适当调整相关旋钮，显示出10个光点，并随IB的增加而上升，第十个光点的IC值与IB 值之比，即为HFE。

注1:按住零电流开关，逐渐调高“峰值电压%”，并适当调整相关旋钮，使VCE=10V,此时，ICEO曲线在5V点的偏移量即为穿透电流ICEO值。

注2:逐渐调高“峰值电压”，并适当调整相关旋钮，当ICEO突然增大时，光标在X轴上的偏移量即为BUCEO值。

注3:逐渐调高“峰值电压%”,并适当调整相关旋钮，显示出10个光点，并随IB的增加而上升，第十个光点的IC值与IB 值之比，即为HFE。

(1)、输入特性曲线1）据输出特性曲线判别晶体管性能的好坏.A 整个曲线族斜，而且I C 随V CE 的增大而增加，说明晶体管反向漏电流太大，不能使用。

B 零注入线(I b =0线)是平坦的,其它曲线倾斜说明晶体管的输出电阻小,放大不均匀。

常表现为β很高,但工作不稳定.C 在I C 比较小时,曲线密集靠得很近,说明这时β小,晶体管在小电流工作时放大倍数小,容易引起信号失真,使用时,应选择适当的工作点和输入信号幅度.D 在加大基极电流时,特性曲线密集,说明在比较大的电流注入时β下降,这将引起晶体管在大信号应用时失真.使用时也同样要注意选择适当的工作点和输入信号的幅度.E 特性曲线的上升部分不陡,说明饱和压降大,不宜作开关使用.F 晶体管的PN结在低压击穿后电阻较大,电流以上升缓慢,到一定电压后,电流上升骤增,这种管子使工作的有效电压范围大大下降.G 输出特性曲线在低压大电流区域密集、倾斜,工作的线性很差,同时晶体管的饱和压降也比较大.H 与G相似并且在曲线起始部分还有明显的弯曲,这样会使放大的输出波形产生严重的失真.(3) 晶体管极间反向电流I CEO 的测量曲线扫描信号:+X 轴集电极电压:2V/度Y 轴作用:集电极电流度/01.01.0mA 功耗电阻:5K Ω 阶梯作用:关测试条件;调集电极电压使X 轴V CE =10V(4) 反向击穿电压BV CEO 的测量曲线(PNP)峰值电压范围:0～200VX轴作用:集电极电压5V/度Y轴作用:集电极电流0.5mA/度功耗电阻：0阶梯作用：关测试条件：集电极电流2毫安。

晶体管特性图示仪晶体管特性图示仪技术条件JY 6-85 代替JY 6-78本标准适用于J2461 J2461-1型晶体管特性图示仪1 基本性能、参数1.1 本仪器与J2458型教学示波器、J2459型学生示波器配合使用，能在示波器荧光屏上直接显示小功率晶体三级管的伏安特性曲线族和二极管的伏安特性曲线，并通过座标刻度读晶体管的一些基本参数。

1.2 工作环境条件工作温度：0～+40℃相对湿度：不大于90%（40℃）1.3 使用电源：220V±10%，50Hz1.4 消耗功率：20V A1.5 连续工作时间：8小时1.6 外形尺寸：J2461型：约250X155X110（mm3）J2461-1型：约280X145X200（mm3）1.7 质量：J2461型：3kgJ2461-1型：4kg2 技术要求2.1 扫描电压2.1.1 电压极性正、负2.1.2 电压峰值J2461型0～50V 连续可调。

J2461-1型0～200V连续可调。

2.1.3 电流峰值200MA。

2.1.4 扫描频率100Hz2.1.5 功耗限止电阻0～100KΩJ2461型，共11挡误差±10%，J2461-1型，共17挡误差按1、2、5进制误差±10%。

2.2 阶梯信号2.2.1 阶梯极性正、负2.2.2 阶梯电流0～5MA/级，按1、2、5进制误差10%，J2461型共11挡，J2461-1型共13挡。

2.2.3 阶梯电压J2461-1型，0～1V/级按1、2、5进制误差±10%，共8档。

2.2.4 每族级数J2461-1型，7级；J2461-1型7级、10级2挡。

2.2.5 每秒级数J2461型100级；J2461-1型200级2.2.6 阶梯零点连续可调2．3 Y轴显示2．3．1 集电极电流J2461型：0.05mA/级～20mA/级按、1、2、5进制共9挡，误差±10%J2461-1型：0.01mA/级～50mA/级按、1、2、5进制共12挡，误差±10%2.3.2 基级电流J2461-1型,每级1格。
