生物接触氧化池设计实例.

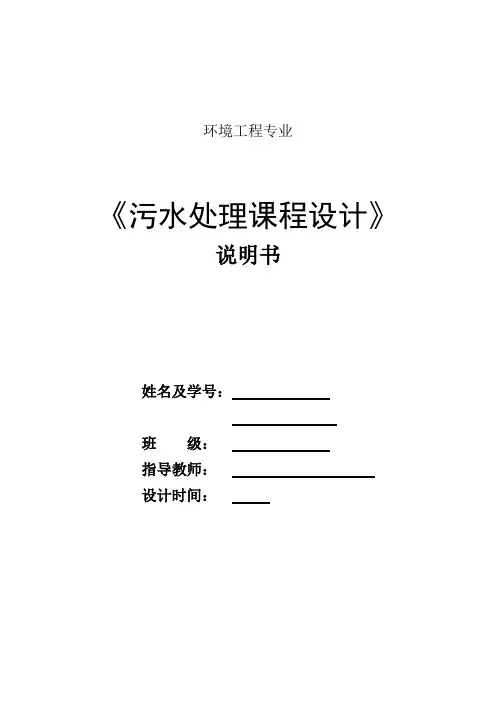

环境工程专业

《污水处理课程设计》

说明书

姓名及学号：

班级：

指导教师：

设计时间：

前言

在我国，随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。在全国乃至世界范围内，正在兴建及待建的污水厂也日益增多。在校期间，我们学习了水污染控制工程这门课程，为了检验学习的内容和自主设计能力，老师安排了此次课程设计。根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1-10m3万为中型污水处理厂，小于1万m3的为小型污水处理厂。本文是中型污水处理厂，处理流量20000m3/d,无论何种规模的处理厂，在确定污水处理工艺时，除了保证处理效果这一基本条件外，主要目的是降低基建投资，节省日常的运行费用，以求在保证达标排放的前提下，使经营成本最小。要做到这一点，首先应根据实际情况，选择合适的处理工艺。小型污水厂处理厂往往具有这样的特点：（1）由于负担的排水面积小，污水量较小，一天内水量水质变化较大，频率较高；

（2）一般在城镇小区或企业内修建，由于所在地区一般不大，而且厂外污水输送管道也不会太长。所以，其占地往往受到限制，处理单元应当尽量布置紧凑。

（3）一般要求自动化程度较高，以减少工作人员配置，降低经营成本。

（4）污水厂往往位于小区或工业企业内，平面布置可能会受实际情况限制，有时可能靠近居民区或地面起伏不平等，平面布置应因地置宜，变蔽为利。

（5）由于规模较小，一般不设污泥消化，应采用低负荷，延时曝气工

艺，尽量减少污泥量同时使污泥部分好氧稳定。

由此，本设计选择生物接触氧化工艺。生物接触氧化法是以附着在载体（俗称填料）上的生物膜为主，净化有机废水的一种高效水处理工艺。具有活性污泥法特点的生物膜法，兼有活性污泥法和生物膜法的优点。在可生化条件下，不论应用于工业废水还是养殖污水、生活污水的处理，都取得了良好的经济效益。该工艺因具有高效节能、占地面积小、耐冲击负荷、运行管理方便等特点而被广泛应用于各行各业的污水处理系统。

本设计包扩工艺处理流程、主要构筑物的剖面结构、污水厂初步平面布置和主要设备的说明。本工艺理论上运行可靠，操作简便，出水各项污染指标均达到了国家规定排放标准。

目录

第一章总论 (1)

第一节设计任务和内容 (1)

第二节基础资料 (2)

第二章污水处理工艺流程说明 (3)

第三章处理构筑物设计计算 (3)

第一节格栅间和泵房 (3)

第二节初沉池 (6)

第三节生物接触氧化池 (9)

第四节二沉池 (10)

第四章主要设备说明（设备一览表） (12)

第五章污水厂总体布置 (13)

第一节主要构（建）筑物与附属建筑物 (13)

第二节污水厂平面布置 (13)

第六章设计依据 (13)

结束语 (14)

致谢 (14)

第一章总论

第一节设计任务书

一、设计任务

根据所给的其它原始资料，设计污水处理厂，具体内容包括：

1、确定污水处理厂的工艺流程。

2、选择处理构筑物并通过计算确定其尺寸（附必要的草图）。

3、按照标准，画出污水厂的工艺平面布置图，内容包括表示出处理厂的范围，全部处

理构筑物及辅助建筑物、主要管线的布置、主干道及处理构筑物发展的可能性。

4、按照标准，画出污水处理厂主要构筑物剖面图一张。

5、编写设计说明说、计算书。

二、设计题目

苏州某小区生活污水处理厂工艺初步设计

第二节 基础资料

一、设计资本资料

1、污水水量、水质及处理要求

污水处理厂处理规模（即现状污水量）为：200003m ，水量变化系数z k 为1.02。

原污水水质为： COD=350mg L ,5BOD =220mg L , SS=230mg L , H NH -3=30mg L ,TP=4mg L 处理出水执行国家《城镇污水处理厂污染物排放标准》GB18918-2002二级标准，出水水质应达到如下要求：

COD ≤60mg L ,5BOD ≤20mg L ,SS ≤20mg L ,TP ≤1mg L ,H NH -3=8mg L

2、厂址及场地现状

污水处理厂拟用场地较为平整。假定平整后厂区的地面标高为0.00m ±，原污水

将通过管网输送到污水厂，来水管管底标高为 1.5m -，充满度为0.5m 。

3、苏州地区气候概况

苏州位于北亚热带湿润季风气候区，温暖潮湿多雨，季风明显，四季分明，冬

夏季长，春秋季短。无霜期年平均长达233天。境内因地形、纬度等差异，形成各种独特的小气候。太阳辐射、日照及气温以太湖为高中心，沿江地区为低值区。降水量分布也具有同样规律。这种小区域气候差异将全市作物种类分成太湖林果气候区、南部双、三熟制气候区、中部稻麦二熟和三熟并存气候区、沿江棉、粮轮作气候区。

4、污水排水接纳河流资料

该污水厂的出水直接排入厂区外部河流，其最高洪水位为 2.0m -，常水位为3.0m -，枯水位为 4.0m -

第二章污水处理工艺流程说明

第三章处理构筑物设计计算

第一节格栅的设计计算

一、格栅的计算

m d，Kz=1.02。

（1）城市排水量为200003/

（2）平整后厂区的地面标高为0.00m

±，原污水将通过管网输送到污水厂，来水管管底标高为 1.5m

-，充满度为0.5m。

d m Q /2040002.1200003max =⨯=

m ax Q =20400⨯1000/24⨯3600=236L/s

根据最大设计流量，选取型号为100YW110-10的水泵，选两台污水泵（一用一备）。

1、栅槽宽度 m ax Q =20400⨯1000/24⨯3600=236L/s=0.24d m /3

设栅前水深h=0.4m,过栅流速v=0.9m/s,栅条净距b=0.021m ,格栅倾角060α= n=m ax Q ⨯⨯0.4⨯0.9=22（个）

栅条宽度0.01s =m

B=s(n-1)+bn=0.01⨯（22-1

）+0.021⨯22=0.67 m

式中 B ——栅槽宽度，m ；

S ——格条宽度，m ；

b ——栅条净间距，粗格栅b=50～100mm,中格栅b=10～40mm,细格栅b=3～10mm ； n ——格栅间隙数；

max Q ——最大设计流量，3/m s ；

α——格栅倾角，度；一般采用045～075。

h ——栅前水深，m ；

v ——过栅流速，/m s ，过栅流速一般采用0.6～1.0/m s ，最大设计流量时为

0.8～1.0/m s ，平均设计流量时为0.3 /m s 。

2、通过格栅的水头损失

2

010sin 2v h g

h h k

ξα=••=
