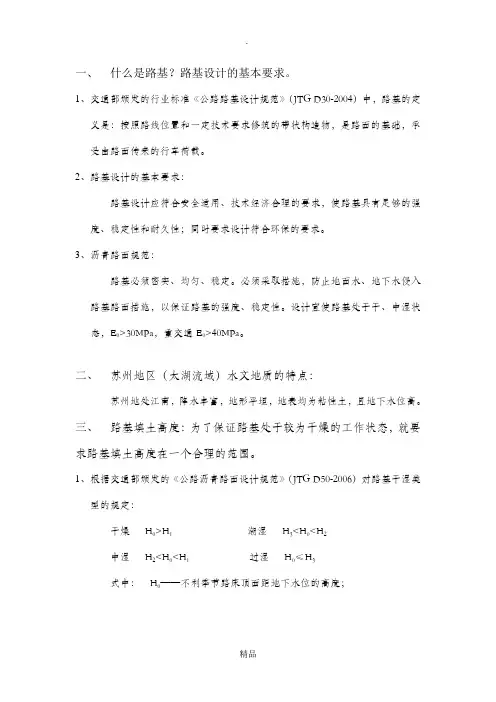

路基设计理论与方法

一、什么是路基?路基设计的基本要求。

1、交通部颁发的行业标准《公路路基设计规范》(JTG D30-2004)中,路基的

定义是:按照路线位置和一定技术要求修筑的带状构造物,是路面的基础,承受由路面传来的行车荷载。

2、路基设计的基本要求:

路基设计应符合安全适用、技术经济合理的要求,使路基具有足够的强度、稳定性和耐久性;同时要求设计符合环保的要求。

3、沥青路面规范:

路基必须密实、均匀、稳定。必须采取措施,防止地面水、地下水侵入路基路面措施,以保证路基的强度、稳定性。设计宜使路基处于干、中湿状态,E0>30MPa,重交通E0>40MPa。

二、苏州地区(太湖流域)水文地质的特点:

苏州地处江南,降水丰富,地形平坦,地表均为粘性土,且地下水位高。

三、路基填土高度:为了保证路基处于较为干燥的工作状态,就要求路基填土高度在一个合理的范围。

1、根据交通部颁发的《公路沥青路面设计规范》(JTG D50-2006)对路基干湿

类型的规定:

干燥H0>H1潮湿H3

中湿H2

式中:H0——不利季节路床顶面距地下水位的高度;

H1、H2、H3——分别为干燥、中湿、潮湿状态路基的临界高度。

苏州Ⅳ-1 H1=1.7~1.9,H2=1.2~1.3,H3=0.8~0.9

H0——路床顶面距地下水位的高度;

h1——原地面距地下水位的高度;

h2——路基设计高度;

h3——路面结构厚度。

2、我院设计的普遍情况:

①一般在城市道路设计中,填土高度均较小,除桥头较高外,一般h2=0.5cm左

右。

地下水位:苏州普遍情况,一般为黄海标高 1.2~1.5m,即距原地面

1.0~1.5m左右≈h2。

②正常情况,一般路基设计标高控制在3.0m左右,距地下水位1.5~1.8m,基

本处于中湿状态(H0=h1+h2-h3=0.9~1.4m)

当道路处于地下水丰富的地区(如苏北大丰),地下水位距地表仅

0.5m,这时处于潮湿状态。

所以我院在市政工程设计的道路工程,其路基的工作状态,基本都处于中湿~潮湿状态,为此路床要求掺灰土处理,分层压实,来保证其强度。

四、关于低填方路基处理

根据《公路路基设计规范》3.3.5条“地基表层处理”中第4点规定:

应将地基表层碾压密实。在一般土质地段、高速公路、一级公路和二级公路基底的压实度(重型)不应小于90%,三、四级公路不应小于85%。

路基填土高度小于路面和路床总厚度时,应将地基表层土进行超挖并分层回填压实,其处理深度不应小于重型汽车荷载作用的工作区深度(Za)。

本条规范需解决如下三个问题:

③路基在汽车荷载作用下的工作区深度;

④什么是重型汽车荷载;

⑤路基的处理深度。

1、工作区深度:

根据交通部第二公路勘察设计院主编的《公路设计手册》“路基”(第二版),车辆荷载所引起的应力分布深度,即工作区深度Za的近似值为:

3knp

Za

r

=

式中:Za——路基工作区深度,m;

K——系数,

3

≈0.5;

P——车辆荷载,kN(单轴单轮荷载);r——土的容重,kN/m3;

1/n——系数,1/n=1/5~1/10,即n=5~10。

本图为车辆荷载P 及土体自重在路基土体中按深度分布的应力。 当路基土体达到一定深度时,车辆荷载P 引起的应力σ2与路基土体自重所引起的应力σB 的比值,即5~10B

Z

n σσ=

≤时, 可以得出工作区深度计算的简化公式: 3

knp

Za r

= 亦即1/n=1/5~1/10,即n=5~10。

2、 重型汽车荷载:

① 沥青路面设计规范的车辆荷载BZZ-100,

单轴双轮轴载为100kN ;

单轴单轮轴载为50kN ,即P=50kN 。 计算工作区深度:n=5 Za=1.9m ;

n=10 Za=2.4m 。

② 公路桥涵设计车辆荷载(公路-Ⅰ、Ⅱ相同)

单轴单轮140/2 kN: n=5 Za=2.13m ;

n=10 Za=2.69m 。

③ 取超重车辆300kN :

后轴单轮荷载

100

n=10 Za=3.03m 。

3、 路面结构厚度的换算:

① 路基、路面由不同强度的材料组成,在计算工作区深度时,应将路面

折算为路基同一性质的厚度再进行计算,即当量厚度; ② 柔性路面的当量厚度换算公式:

10

m

E Ze h E

式中:Ze ——路面换算为路基土层的当量厚度,m ; h 1——路面结构厚度,m ;

E 1——路面材料的回弹模量,MPa ;

E 0——路基土的回弹模量,MPa ;

m ——指数,2.5,多层弹性体m=2,多层刚性体m=3.

③ 我院设计中,路面结构厚度大体为:

主干路:h 1=0.65m ; 次干路:h 1=0.55m ; 支路:h 1=0.45m.

基层材料:一般为水泥稳定碎石、二灰碎石,底基层为石灰土。 E 1:水泥稳定碎石 1300~1700 MPa ; 二灰碎石 1300~1700 MPa ; 石灰土 400 ~ 700 MPa ;

沥青混凝土1000~1400 MPa;

E0:土基E0取3.5 MPa。

为说明问题,简化计算:

组合一:水泥稳定碎石(二灰碎石)+石灰土基层,取E1=1050 MPa;

组合二:水泥稳定碎石(二灰碎石)+石灰土基层,取E1=700 MPa。

组合二为保守值。E0=35 MPa

④组合一的路面结构厚度,换算成工作区的当量厚度为:

主干路:h1=0.65m,Ze=3.9×0.65≈2.5m;

次干路:h1=0.55m,Ze=3.9×0.55≈2.1m;

支路:h1=0.45m,Ze=3.9×0.45≈1.8m

⑤组合二的路面结构厚度,换算成工作区的当量厚度为:

主干路:h1=0.65m,Ze=3.3×0.65≈2.1m;

次干路:h1=0.55m,Ze=3.3×0.55≈1.8m;

支路:h1=0.45m,Ze=3.3×0.45≈1.5m

换算公式采用:

2.5

1

E Ze

E

4、路基处理深度

①上述计算中,路基在汽车荷载作用下的工作区深度时,汽车总重分别

为150kN(BZZ-100)、200 kN(公路桥梁荷载)、300 kN(超重汽车)。汽车总重单轴单轮工作区深度n=5 工作区深度n=10

15吨50kN 1.9m 2.4m

20吨70kN 2.1m 2.7m

30吨100kN 2.4m 3.0m

②以下取城市主干道为例,路面结构厚度0.65m,换算成工作区深度时的

当量厚度为2.1m——并按设计保守值的组合二计算,即E1=700MPa。

③路基处理深度:

从以上理论计算中可以看出,由于路面材料的强度高,当量回弹模量高,理论计算的当量厚度较大,路基处理的深度比目前设计人员常用的设计方法,应该小得多。

我们可以作如下处理:

a、以城市主干道路面结构厚度取0.65m E1=700MPa;

其折算厚度0.65×3.3≈2.1m
