液压机动泵使用说明书 BJQ-63/0.6 卧式机动泵，它的结构紧凑，造型美观，自重轻，工作平衡可靠，输出油量大，可作为各种液压器具的液压源。 一．技术参数：额定输出压力：63 M Pa 输出功率： 2 kw 储油量： 3 L 重量：25Kg 二．操作方法： 1.液压泵启动前先检查液压泵的油位，汽油机机油位； 2.将操作手柄放置待机位置，并将液压泵管接头与所配液压工具接头连接 （连接要可靠，到位）； 3.启动汽油机（见汽油机使用说明书）。运转平衡后，将油门开至最大。 4.工作时，将液压泵操作手柄拉至工作方向关闭（向左边顺时针），液压 油即从高压出口输出，推动液压工具工作，工作完成后，将操作手柄推至回油方向的档位打开（向右边），此时液压油即从低压输出口输出推动液压工具回位，当液压工具恢复到原位时，即将操作手柄放置待机档位，一个工作循环完成。 三．液压泵的保养及注意事项： 1. 油泵使用N32 号液压油； 2.储油量必须在油窗之上范围内； 3.每次加油就换油时必须用80 目以上滤油网过滤； 4. 工作油温5 摄氏度至60 摄氏度；
5.启动油泵前需将操作手柄置于待机位置，工作时的输出压力不得 超过75MPa ； 6.液压泵在出厂前已调整好，不得随意调高压力，需从新调整时，压力不得 超过用具规定压力，以避免损坏工具。 7.由于胶管老化，检查时按技术参数中规定压力的1.4 倍进行试压， 如有爆破、凸起、渗油等现象则不得继续使用； 8.汽油机使用方法，详见汽油机使用说明。
前言： 使用产品前请仔细阅读使用说明书 本使用说明书能帮助您更有效、更安全地使用发动机。若发动机出现问题或您对发动机有任何疑问，请向嘉陵- 本田公司授权的特约服务店咨询。书中的所有内容均为印刷前所具有的最新产品资料。本田技研工业株式会社保留此书内容而不事先通知和不承担任何责任的权利。此使用说明书是发动机产品的一部分，如果转卖时，应一并移交。熟读搭载本书发动机的设备而另外提供的有关放发动机的起动、停机、操作和调整以及其它特殊的保养说明的使用说明书内容。建议您阅读并理解保养条件，明白自己应承担的责任。 安全启示： 您和他人的安全是非常重要的。在本书中和发动机上，我们提供了安全警示内容，仔细阅读并理解其中的含义。 安全警示信息向您提供可能给您和他人带来伤害的潜在信息。每条信息前有一个！符号和危险、警告、注意三种用语的其中一个。这些警示词的含义是： ！危险如果不遵守指示，将造成死亡或严重人身伤害。 ！警告如果不遵守指示，可能造成死亡或严重人身伤害。 ！注意如果不遵守指示，可能造成人身伤害。每条警示告诉您存在的潜在 的危险，会发生什么，如何去避免这些危险，从而降低伤害的可能。 损害预警： 你还会看到下面的“重要事项”提示语信息。
机床液压系统使用说明书 在客户新购买的液压站常常不知道怎么使用，或者使用错误，造成原本不会出现的液压站故障。那么在使用新液压站时，请详细阅读汉力达液压提供的液压系统使用说明书。 一、液压站工作条件 1.调试前必须认真检查下列各项： (1)因为经过运输，收到货后请检查液压站外观是否有破损，各管路是否有松动； (2)如果电控箱是您自行配置的，那么需要把液压站和电控箱的线路连接起来，确保线路正确、牢固可靠； (3)为油箱加液压油。冬天用32#液压油，夏天用46#液压油。液压油常有规格：200L/桶、18L/桶。 例如YZL120-Z3，则准备至少120L油。装油时，观察液位计指针（红线与黑线之间）。 调整测试液压系统的调整测试的主要内容有空负荷测试和负荷测试等。 1.空负荷测试 空负荷测试目的是全面检查液压系统各个元件、辅助装置和各种基本回路的动作是否正常。 检查的方法是：(1)启动液压泵，先点动确定液压泵的转向。一般为从电机后端看是顺时针转。
(2)松开全部溢流阀手柄（压力调到最小，溢流阀先调到最低，测试时观察压力表指示在最低），泵在空负荷下间歇运转。 ①检查泵的卸荷压力是否在允许范围内。（压力表指针是否在低位） ②有无刺耳噪声。 ③油箱中油液表面是否有吸入空气的泡沫。 ④将液压缸在低压下来回动作数次，最后以最大行程往复多次，以排除系统中积存的空气。
(3)空负荷运转一段时间后，检查油箱内的油面是否过低。 (4)检查安全阀及压力继电器等是否可靠。 (5)当液压系统连续运转半小时以上时，查看油温是否在35~60℃的规定范围内。 (6)检查系统有无异常。 (7)检查各连接处、接合面有无泄漏。 2.负荷测试负荷测试是使液压系统在规定负荷下工作，是检查液压系统能否满足各种参数和性能要求的重要阶段。一般先在低于最大负荷下测试，然后逐渐加载。如果运转正常，才能进行最大负荷测试。 (1)负荷测试时，应缓慢旋紧溢流阀手柄，使系统的工作压力按预先选定值逐渐上升，每升一级都应使液压缸往复动作数次或一段时间。 (2)测试过程中，还应及时调节行程开关、先导阀、挡铁、碰块及自动控制装置等，使系统按工作循环顺序动作无误。
最新弹簧夹头工艺设计说明书 一：机械制造工艺学课程设计的目的——————————1 二：弹簧夹头工艺设计的内容—————————————1 （一）零件的分析（弹簧夹头）———————— 1：弹簧夹头的作用及工作条件————————— 2：弹簧夹头的工艺分析———————————— （二）工艺规程的设计———————————— 1：确定毛坯的制造形式———————————— 2：基面的选择———————————————— 3：制定工艺路线———————————————— 4：机械加工余量，工序尺寸及毛坯尺寸的确定—— 5：确定切削用量及基本工时———————————三：夹具设计————————————————————四：主要参考文献——————————————————一：机械制造工艺学课程设计的目的 培养分析解决生产技术问题的能力，初步掌握设计工艺规程和机床夹具的基本方法，并巩固、深化已学得的理论知识，进一步培养熟悉和运用有关图册、图表等技术资料的能力，训练识图、制图、运算及编制技术文件的基本技能。 二：弹簧夹头工艺设计的内容 （一）零件的分析（弹簧夹头） 1：弹簧夹头的作用及工作条件
本次课程设计所采用的零件为弹簧夹头其作用如下： （1）能精确的定位与夹紧工件（或刀具），具有抵抗扭矩和承受来自多方向切削力的功能。 （2）具有增大驱动力（拉力）和转换驱动力为工件（或刀具）夹紧力的功能。 （3）具有快速松开工件（或刀具）的功能。 （4）具有在不降低加工精度和使工件不受损害前提下的高重复精度。 （5）具有能在较宽的主轴转速范围内工作与只有极小的夹紧力损失的能力。 （6）在高速切削中的转动惯量最小。 弹簧夹头通常在装有机床主轴的孔内使用，在工作中弹簧夹头必须保持与工件(或刀具)的定位基准相同如主轴。弹簧夹头和工件（或刀具）之间的相对运动将导致不正确的零件加工。弹簧夹头与工件（或刀具）的相对转动或相对轴向移动都回使加工工件尺寸的一致性和几何精度受到影响。 弹簧夹头采用弹性较好的优质合金钢制成，并经热处理使头部外锥与夹爪内壁有较高硬度以保证坚硬耐磨。每种规格的弹簧夹头所能夹紧工件的尺寸范围很小，所以它的应用范围很广，消耗量较大，适用于自动车床、万能铣床、螺纹磨床等各类设备。 2：弹簧夹头的工艺分析 （2）弹簧夹头的生产工艺特点分析：
万能磨刀机的使用方法,万能工具磨床,万能分度头 发布：vctool2010 文章来源：东莞市维昶精密机械有限公司点击数：230 更新时间：2010-07-22 10:59:40 评论0 1.步骤一: 将硬质合金园棒开扁 将硬质合金园棒插入磨刀机刀架上刀具弹簧夹头后,在刀架位置插销状态处于锁紧时, 分度盘槽为0°基准线,均匀转动长轴微调装置手柄,便刀具慢慢向左方向磨削前进,把将硬质合金园棒磨扁一半,在磨扁时尽量使用刀架以光长轴为轴心上下移动自行修磨砂轮表面的方法, 这样可避免将砂轮磨出沟痕来,一般情况开扁尺寸最后精磨要保证留下刀面高出园棒中心 0.01-0.03MM 注:本初加工工序最好采用150-320粒度金刚石粗精加工砂轮. 2.步骤二: 将开扁后的刀具磨成锥度 松开水平锁紧手柄,转动水平刀架回转装置到1/2刀具锥角计算度数(如:要磨60°的锥尖刀,必须转动到30°-经验角度5°=25°的位置)锁死,调整刀架位置插销为未
插入槽内的自由状态时,左手均匀转动长轴微调装置手柄,在刀具慢慢向左方向磨削前进的同时,右手均匀转动刀架收紧螺母手柄使刀具被磨成锥体形状.此工序不能完全将刀尖磨尖,必须留0.4mm左右余量. 注:本初加工工序最好采用320金刚石精加工砂轮. 3.步骤三: 刃磨刀具的刃口部分 调整刀架分度盘旋到原定基准线0度槽线上, 向右旋转6格槽使刀具开扁面水平向上位置. 再调整刀架分度盘向右转动2格为槽线上位置,使插销状态锁紧使刀具固定不能转动,此时左手均匀转动长轴微调装置,便刀架慢慢向左方向磨削前进,把a点刀具左切削刃口精磨出来. 注:本初加工工序最好采用320-400金刚石精加工砂轮.如需更好的表面质量可用600-1200金刚石超精加工砂轮
翻车机液压系统 使用说明书 ：白酒2斤，灵芝20克，黄芪20克，党参15克，白术10克，白糖或冰糖4斤 一、技术参数 1、系统压力 5 Mpa(压车梁压力) 3.5Mpa(靠车板压力) 5Mpa(控制回路压力) 2、油泵排量85ml/r(大泵) 56ml/r(次级泵) 16ml/r(小泵) 3、电动机Y180L-4W P=22KW n=1470r/min 4、油箱容积850L 5、液压油YB-N46 二、原理图及动作说明 1原理图
1、动作顺序说明 1)启动电动机，空转几分钟后，待达到系统内循环平衡。 2)重车在翻车机上定位后，1DT、3DT得电，压车梁开始压车。1XK 发讯号，压车梁压紧到位，1DT、3DT失电。 3）4DT、9DT得电，靠板开始靠车，4XK发讯号，靠板靠紧到位，4DT、9DT失电。 4)翻卸开始，5DT、6DT得电，释放弹簧的弹性势能，待翻车机转 到110°时，5DT、6DT同时失电。 5)翻车机回翻到零位后，4DT、8DT、5DT、7DT得电，靠板开始 松开，3XK发讯号，靠板松靠到位，4DT、8DT、5DT、7DT失电。 6) 2DT、3DT、5DT、6DT得电，压车梁开始松压。2XK发讯号，
压车梁松压到位，2DT、3DT、5DT、6DT失电。 7）重车调车机推空车，进入下一个循环。 三、启动与调试操作 1、油箱注油至油标上限，约为油箱容积2/3（注液压油必须经≤ 20um滤网过滤后方可注入油箱）。 2、将进油口、回油口管路球阀打开，将所有溢流阀均调至开口最 大状态。 3、检测电机绝缘应＞1mΩ，接通电源，点动电机，观察电机旋转 方向（从电机轴端处看应为顺时针方向旋转） 4、启动电机，容载运行5～10min (注此时为排系统内空气)检测电 机电流,空转电流约15A左右,判断油泵有无异常噪音、振动以及各阀件管路连接处是否有漏油现象，否则应停机进行处理。 5、调整压车回路，靠车回路，控制回路压力至参考压力值。调整 控制回路压力时需让电磁换向阀处于工作状态，否则无法调定。 6、待系统压力调整正常后，进行平衡油缸回路顺序阀压力整定， 其压力设定高于压车回路压力2Mpa左右。 7、所有压力调整过程中，应使压力均匀上升至调定值。 8、调整压力完毕后，再通电进行调试。 9、所有油缸在运动中均应无卡涩、冲击、爬行现象，才可认为动 作正常。 10、以上工作均结束后，检查各管道连接处有无漏油、渗油现象， 否则需更换密封件。
2011～2012（1）《金工实习B》辅导答疑（20111225精编版） 一、关于《金工实习B》理论考试 1、课程理论考试是《金工实习B》重要内容之一，主要检测《金工实习》理论知识掌握情况，权重占30%； 2、实行无纸化考试，即上机考试； 3、答题时间：45分钟（进入考试系统后自动倒计时）； 4、考试实行由题库随机抽题，100题/300题，满分100分； 5、所有题目均为单选题； 6、考试内容与范围：已实习的所有工种，并且主要体现在实习报告中； 二、答题技巧 根据题目题干出现的知识点，联系实习内容审题、分析和判断后作出正确选择，仔细作答； 三、辅导答疑 1、本次辅导只对已实习内容进行梳理，并对部分重点难点内容进行分析解答，不提供书面答案； 2、建议认真进行网上在线考试练习和模拟考试； 3、本次辅导以工种为主线； 四、考试安排
（一）课程考试安排 1、考试时间： 2、考试地点：工创中心A楼二楼机房(A202室)； 3、答题时间：45分钟； 4、考试方式：上机，闭卷； 5、考场安排：详细安排见《考试场次安排名单表》； 6、注意事项： 1）每位考生具体考试时间及考场地点名单表分别张贴在B楼一楼公告板和A楼一楼公告板； 2）考生序号与考试机位号一致； 3）提前10分钟到指定的考场门口等候； 4）务必携带本人考试证等有效证件； 5）务必自行携带鞋套进入机房； 6）按照每场考试名单序号到相应的机位号考试； 7）自觉遵守考场纪律，服从监考，独立作答； 8）考试结束并提交后，即可查询考试成绩。（二）在线学习考试系统（模拟考试）
登陆网址：http://10.11.15.202/kaoshi/ 热加工部分 铸造 1. 挖砂造型时，挖砂的深度应该达到 A 露出模样 B 模样的最大截面 C 模样的最大截面以上 D 模样的最大截面以下 2. 浇铸系统的顺序是 A 直浇道---内浇道----横浇道 B 直浇道---横浇道-----内浇道 C 外浇道---内浇道---横浇道 D 横浇道---直浇道---内浇道 3. 在已造好的上下砂型上扎上若干小孔，其目的是为了 A 增加砂型强度 B 增加浇铸时砂型的透气性 C 增加金属液体的流动性 D 改善浇铸条件 4. 铸件中最常见的铸造缺陷是：①气孔②砂眼③裂纹
重车调车机液压站 使用说明书 一、重车调车机液压系统概述 1、用途 该液压系统适用于翻车机系统配套设备重车调车机以及其它列车牵引设备的牵车臂的提升和落下。另外它也可适用于各种不同需要提升或落下重物的场合。 2、组成 该液压系统主要由63kW卧式电机、叶片泵、冷却器、溢流阀、换向阀、执行机构、油箱等装臵组成。该液压系统采用集成式设计，体积小，结构紧凑，无渗漏，易维护，操作简便、可靠。 二、重车调车机液压系统技术参数 1、系统压力 抬臂压力：10～12Mpa 落臂压力：8～10Mpa 前钩压力：2～2.5 Mpa 后钩压力：2～2.5 Mpa 2、油泵排量 油泵排量：46ml/r 3、电动机 型号：Y160L-4W P=15KW n=1470r/min
4、油箱容积 油箱有效容积：790L 5、液压油 L-HM46，环境温度较低或没有本品时，可选L-HV46或L-HS46 6、油温 油温：8～70o C,当温度超过80 o C液压系统停止运行 7、动作时间 抬臂时间: ≤10s 落臂时间: ≤8s 提前钩时间：≤3s 提后钩时间：≤3s 三、重车调车机液压系统原理图及动作说明 1、原理图 本系统主要有以下四个作用：抬臂、落臂、摘前钩、提后钩。 叶片泵（12）通过弹性联轴器从电机（13）得到机械能后，经滤油器（11）从油箱（1）吸油，然后从泵的出口输出压力油P。P的压力由溢流阀（16）调定。压力油P经单向阀（14）至集成块，压力油分三路，第一路经叠加阀（18）（19）（20）（21）至摆动油缸；第二路经叠加阀（22）（23）（24）至前钩油缸；第三路经叠加阀（22）（23）（24）至后钩油缸。摆动油缸、配重联动，完成大臂抬落。2、动作顺序说明
3发电机刷握改造技 术方案
发电机刷握改造技术方案 甲方： 乙方：阜新东盛刷握制造有限公司 甲乙双方本着平等自愿，协商一致的原则，就发电机刷握(DS-593)改造方案如下： 1.1.发电机刷握简介 DS593型号刷握为新型插拔式，其结构合理，操作方便。 型号 DS-593 材质H62 弹簧压力： 1.45kg 生产厂家：阜新东盛刷握制造有限公司 2.2.技术要求 2.1每套刷握必须是通过质量检测的合格产品，具有生产许可证，必须明确该产品的型号和生产厂家。改造的刷握由厂家根据现场测绘出图，确保安装位置布局合理，能够满足使用要求。 2.2刷握内外金属表面光滑均匀镀银. 2.3刷握内外尺寸严紧，所有的刷握内外尺寸必须保持一致达到标准，碳刷25*32*100mm使用中不需做任何处理，且间隙应达到0.1-0.3mm，刷盒内粗糙度不低于Ra 3.2。 2.4恒压弹簧应使电刷始终保持压力在1.45 kg 范围内，弹簧采用单压直簧，弹簧可单独更换，其有效行程内保证每个弹簧的压力均匀一致。 2.5乙方提供的设备必须保证达到流程图规定的各项指标，并以此做为设备性能考核依据。 2.6刷握上的保持器弹簧应有效控制碳刷弹出，并在刷握安装后，能够顺利将所有碳刷同时安全释放。 2.7乙方必须保证刷握在安装时不需任何设备变动，材质、压力、电气性能均符合国家安全标准。
9.2弹簧的弹力与公称弹力的偏差不得超过±5%,恒力区的弹力偏差值不得超过±5% 9.3弹簧应能在140C温度下正常工作 9.4弹簧在恒力区内，弹力衰减不得超过2% 9.5弹簧经定型处理后应保持光亮，不得有裂缝，擦伤和折损 10试验方法 10.1弹簧的外观有肉眼检查 10.2弹簧的尺寸有通用量具测量 10.3弹簧弹力在拉力试验机上进行，拉力机精度为不超过0.1N，上下夹头受力与弹簧中心应保持在一条直线上，测量时将弹簧反复拉伸两次，取第二次弹簧拉伸与回弹力的平均值为弹簧的实测弹力。11检测规则 11.1弹簧应能成批交货，每批应由同一规格，同一公称弹力的弹簧组成。 11.2从检查合格的弹簧中，随机选取不少于20只试样作恒力区弹力及弹力衰减试验。 11.3如试验项目中有不合格时，则制造厂应对本批弹簧逐个试验，仅对试验合格的弹簧予以出厂。 12弹簧检测报告(附件) 13使用业绩 13.1南京汽轮电机(集团)有限责任公司（配套） 2河北大唐国际唐山热电有限责任公司 3国电苏州热电有限公司 4沈阳天圣泉电力设备有限公司 5辽宁南票煤电有限公司 6天津景达科技发展有限公司 7华电国际山东物资有限公司 8大唐国际吕四发电厂 9 大唐国际宁德发电厂 10华能海南东方电厂 以上简单介绍几家，如需要，剩余资料以邮寄方式
? 液压系统通用使用说明书 1.前言 海门市中龙液压有限公司是生产液压阀和液压控制系统的专业厂家。具有年生产液压阀5万余件，液压系统1500多台套的生产能力，工厂已经有近十年生产液压产品的历史，是目前国内液压行业生产液压产品的主导厂家之一。 2.质量三包承诺 本产品在用户按说明书规定条件正常使用前提下，产品自出厂之日起算，质量三包期如下： (1)、液压元件，底板块，油箱，冷却器，蓄能器，空气滤清器，液位计，耐震压力表，电动机，质保期为壹年。 (2)、各种油泵质保期为六个月。 (3)、滤油器，O型圈，组合垫，胶管以及其他标准件为易损件。 3.液压传动系统常见故障及排除方法 一、液压泵常见故障分析与排除方法 1、故障现象：不出油、输油量不足、压力上不去 故障分析：①电动机转向不对 （排除方法：检查电动机转向） ②吸油管或过滤器堵塞 （排除方法：疏通管道，清洗过滤器，换新油）
③轴向间隙或径向间隙过大 （排除方法：检查更换有关零件） ④连接处泄漏，混入空气 （排除方法：紧固各连接处螺钉，避免泄漏，严防空 气混入） ⑤油液粘度太大或油液温升太高 （排除方法：正确选用油液，控制温升） 2、故障现象：噪音严重压力波动厉害 故障分析：①吸油管及过滤器堵塞或过滤器容量小 （排除方法：清洗过滤器使吸油管通畅，正确选用过 滤器） ②吸油管密封处漏气或油液中有气泡 （排除方法：在连接部位或密封处加点油，如噪音减小，可拧紧接头或更换密封圈；回油管口应在油面以下， 与吸油管要有一定距离） ③泵与联轴节不同心 （排除方法：调整同心） ④油位低 （排除方法：加油液） ⑤油温低或粘度高 （排除方法：把油液加热到适当的温度） ⑥泵轴承损坏
目录 1.机械制造工艺学课程设计的目的 0 2.弹簧夹头工艺设计的内容 (1) 2.1零件的分析（弹簧夹头） (1) 2.1.1弹簧夹头的作用及工作条件 (1) 2.2弹簧夹头的工艺分析 (1) 2.2.1弹簧夹头的生产工艺特点分析 (1) 2.2.2弹簧夹头的主要加工表面及设计基准分析 (2) 3工艺规程的设计 (4) 3.1确定毛坯的制造形式 (4) 3.2基面的选择 (4) 3.3制定工艺路线 (4) 3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (5) 3.4.1外圆表面（Ф32，Ф36及锥面） (6) 3.4.2外圆表面沿长度方向的加工余量（Ф36的端面） (6) 3.4.3内孔 (6) 3.4.4确定切削用量及基本工时 (7) 参考文献 (11)
1.机械制造工艺学课程设计的目的 培养分析解决生产技术问题的能力，初步掌握设计工艺规程和机床夹具的基本方法，并巩固、深化已学得的理论知识，进一步培养熟悉和运用有关图册、图表等技术资料的能力，训练识图、制图、运算及编制技术文件的基本技能。
2.弹簧夹头工艺设计的内容 2.1零件的分析（弹簧夹头） 2.1.1弹簧夹头的作用及工作条件 本次课程设计所采用的零件为弹簧夹头其作用如下： (1)能精确的定位与夹紧工件（或刀具），具有抵抗扭矩和承受来自多方向切削力的功能。 (2)具有增大驱动力（拉力）和转换驱动力为工件（或刀具）夹紧力的功能。 (3)具有快速松开工件（或刀具）的功能。 (4)具有在不降低加工精度和使工件不受损害前提下的高重复精度。 (5)具有能在较宽的主轴转速范围内工作与只有极小的夹紧力损失的能力。 (6)在高速切削中的转动惯量最小。 弹簧夹头通常在装有机床主轴的孔内使用，在工作中弹簧夹头必须保持与工件(或刀具)的定位基准相同如主轴。弹簧夹头和工件（或刀具）之间的相对运动将导致不正确的零件加工。弹簧夹头与工件（或刀具）的相对转动或相对轴向移动都回使加工工件尺寸的一致性和几何精度受到影响。 弹簧夹头采用弹性较好的优质合金钢制成，并经热处理使头部外锥与夹爪内壁有较高硬度以保证坚硬耐磨。每种规格的弹簧夹头所能夹紧工件的尺寸范围很小，所以它的应用范围很广，消耗量较大，适用于自动车床、万能铣床、螺纹磨床等各类设备。 2.2弹簧夹头的工艺分析 2.2.1弹簧夹头的生产工艺特点分析 该零件的生产纲领：
目录 ：机械制造工艺学课程设计的目的二：弹簧夹头工艺设计的内容 一）零件的分析（弹簧夹头）—— 1：弹簧夹头的作用及工作条件2：弹簧夹头的工艺分 析— 工艺规程的设计 1：确定毛坯的制造形式— 2：基面的选择 3：制定工艺路线 4：机械加工余量，工序尺寸及毛坯尺寸的确定 5：确定切削用量及基本工时 三：夹具设计— 四：主要参考文献
：机械制造工艺学课程设计的目的 培养分析解决生产技术问题的能力，初步掌握设计工艺规程和机 床夹具的基本方法，并巩固、深化已学得的理论知识，进一步培养熟悉和运用有关图册、图表等技术资料的能力，训练识图、制图、运算及编制技术文件的基本技能。 ：弹簧夹头工艺设计的内容 一）零件的分析（弹簧夹头） 1：弹簧夹头的作用及工作条件 本次课程设计所采用的零件为弹簧夹头其作用如下： 能精确的定位与夹紧工件（或刀具），具有抵抗扭矩和承受 来自多方向切削力的功能。 具有增大驱动力（拉力）和转换驱动力为工件（或刀具）夹紧 力的功能。 具有快速松开工件（或刀具）的功能。 具有在不降低加工精度和使工件不受损害前提下的高重复精 度。 具有能在较宽的主轴转速范围内工作与只有极小的夹紧力损失 的能力。 在高速切削中的转动惯量最小。 弹簧夹头通常在装有机床主轴的孔内使用，在工作中弹簧夹头 必须保持与工件（或刀具）的定位基准相同如主轴。弹簧夹头和工件 或刀具）之间的相对运动将导致不正确的零件加工。弹簧夹头与工
件（或刀具）的相对转动或相对轴向移动都回使加工工件尺寸的一致性和几何精度受到影响。 弹簧夹头采用弹性较好的优质合金钢制成，并经热处理使头部 外锥与夹爪内壁有较高硬度以保证坚硬耐磨。每种规格的弹簧夹头所能夹紧工件的尺寸范围很小，所以它的应用范围很广，消耗量较大，适用于自动车床、万能铣床、螺纹磨床等各类设备。 2：弹簧夹头的工艺分析 2）弹簧夹头的生产工艺特点分析： 该零件的生产纲领： N=Q n (1+ a%+ 3 % 式中N ――零件的年生产纲领（件/台）; Q——产品的年产量（台/年）；n――每台产品中，该零件的数量 （件/台）; a%—备品率；3%—废品率; 设Q=4000,n=1, a% = 1 0 %, 3% = 1 %由上式可算得N=4440 件根据设计任务书的要求，制定零件在中批生产条件下的机械加工工艺规程，可制定该零件的年生产纲领为4440（件/年）。 生产类型为中批生产。 由生产类型可知该零件的工艺特点为：毛坯的制造方法部分铸件用金属模，部分锻件用模锻，毛坯精度中等，加工余量中等；机床通常采用通用机床，部分采用专用机床；夹具广泛使用专用夹
加工中心螺纹加工方法 螺纹加工是加工中心非常重要的应用之一，螺纹的加工质量和效率将直接影响零件的加工质量及加工中心的生产效率。随着加工中心性能的提高及切削刀具的改进，螺纹加工的方法也在不断改进，螺纹加工的精度和效率也在逐渐提高。为了使工艺人员能够在加工中合理选择螺纹加工方法，提高生产效率，避免质量事故，现将在实际中常用的几种螺纹加工方法总结如下： 1. 丝锥加工法 1.1 丝锥加工的分类及特点 采用丝锥加工螺纹孔是最常用的加工方法，它主要适用于直径较小（Ｄ<30），孔位置精度要求不高的螺纹孔。在20世纪80年代，螺纹孔均采用柔性攻丝方法，即采用柔性攻丝夹头夹持丝锥，攻丝夹头可做轴向补偿，补偿机床轴向进给与主轴转速不同步造成的进给误差，保证正确螺距。柔性攻丝夹头结构复杂，成本较高，容易损坏，加工效率较低。近年来，加工中心的性能逐步提高，刚性攻丝功能成为加工中心的基本配置。因此，刚性攻丝成为目前螺纹加工的主要方法。即用刚性弹簧夹头夹持丝锥，主轴进给与主轴转速由机床控制保持一致。弹簧夹头相对于柔性攻丝夹头来说，结构简单，价格便宜，用途广泛，除夹持丝锥外，还可夹持立铣刀、钻头等刀具，可以降低刀具成本。同时，采用刚性攻丝，可以进行高速切削，提高加工中心使用效率，降低制造成本。 1.2 攻丝前螺纹底孔的确定 螺纹底孔的加工对于丝锥的寿命、螺纹加工的质量等方面有较大影响。通常，螺纹底孔钻头直径选择接近螺纹底孔直径公差的上限，例如，M8螺纹孔的底孔直径为Ф6.7＋0.27mm，选择钻头直径为Ф6.9mm。这样，可减少丝锥的加工余量，降低丝锥的负荷，提高丝锥的使用寿命。 1.3 丝锥的选择 选择丝锥时，首先，必须按照所加工的材料选择相应的丝锥，刀具公司根据加工材料的不同生产不同型号的丝锥，选择时要特别注意。因为丝锥相对于铣刀、镗刀来说，对被加工材料非常敏感。例如，用加工铸铁的丝锥来加工铝件，容易造成螺纹掉牙、乱扣甚至丝锥折断，导致工件报废。其次，应注意通孔丝锥与盲孔丝锥的区别，通孔丝锥前端引导较长，排屑为前排屑。盲孔前端引导较短，排屑为后排屑。用通孔丝锥加工盲孔，不能保证螺纹加工深度。再者，若采用柔性攻丝夹头，还应注意丝锥柄部直径及四方的宽度，应与攻丝夹头相同；刚性攻丝用丝锥柄部直径应与弹簧夹套直径相同。总之，只有合理的选择丝锥，才能保证加工的顺利进行。 1.4 丝锥加工的数控编程 丝锥加工的编程较为简单。现在加工中心一般都固化了攻丝子程序，只需将各个参数赋值即可。但要注意，数控系统不同，子程序格式不同，一些参数表示的意义是不同的。例如，SIEMEN840C控制系统，它的编程格式为：G84 X_Y_R2_ R3_R4_R5_R6_R7_R8_R9_R10_R13_。编程时只需将这12个参数赋值。 2. 螺纹铣削法 2.1 螺纹铣削的特点 螺纹铣削是采用螺纹铣削刀具，加工中心三轴联动，即X、Y轴圆弧插补，Z轴直线进给的铣削方式加工螺纹。螺纹铣削主要用于大孔螺纹及难加工材料的螺纹孔的加工。它主要有以下特点： ⑴加工速度快，效率高，加工精度高。刀具材料一般为硬质合金材料，走刀速度快。刀具的制造精度高，因此铣削的螺纹精度高。
液压系统 使用及保养和维修 手 册 中意合资海门油威力液压工业有限公司
内容简介 一、液压油的使用及管理 二、液压设备的安装配管及配线 三、液压系统的冲洗 四、液压泵的使用 五、电磁阀的使用 六、综合阀的使用 七、蓄能器的使用 八、滤油器的使用 九、油缸的使用 十、系统调试的注意事项 十一、系统的维护和保养 十二、液压阀的清洗 十三、液压系统常见的故障及排除方法 一、液压油的使用及管理 1.若工作介质为液压油，建议使用46 号抗磨液压油。若工作介质为阻燃液压 油，建议使用水一乙二醇。 2.禁止使用与图纸不符的工作介质，禁止混合使用新旧液压油或与润滑油。 3.保持液压油的清洁度符合技术要求规定的范围内。 4.及时发现和更换已氧化的或乳化的液压油。一般使用寿命为12-18 个月。 5.液压油必需经过过滤后方可加入系统，并从空滤器处加入，以免混入水或其 它杂质。
6.油位下降过大，会引起设备损坏或故障，应将油箱中的油量维持在最大和最 小之间。 7.由于液压油有着火的危险，在设备周围禁止焊接或使用明火，或在防护下焊 接，以免失火。 二、液压设备的安装配管及配线 1.应有资质的技术人员进行配管及配线。 2.应在完全切断电源的情况下作业，以免发生危险。 3.产品应安装在震动小，强度高的地基上，并保持水平。 4.产品应安装在尘土、微屑、水份和油雾较小的地方。 5.禁止水和其它介质洒在电器表面，以免发生电器漏电和断路得事故。 6.系统中若有高压软管，应考虑其压力等级和最小通径，以保证正常工作要求。 7.注意高压软管不能过分扭曲和弯曲，其弯曲半径应大于推荐值的最小值，一 般大于胶管直径的10-20 倍。 8.注意高压软管联接的可靠性，以保证安全。 三、液压系统的冲洗 1. 油箱的清理 加油前，油箱内重必须清洁干净。擦洗油箱内壁时，不可用棉纱或棉质纤维布类，可用白绸布或吸水泡沫海棉轻轻按擦。当擦干后见有小污垢，可用浸有石油醚的吸水海棉或湿面粉团轻轻按吸，直到目视在白绸布或湿面团上无污物为止。 2. 管路的清理 全部管路应进行二次安装，一次安装后拆下管道，一般用20%硫酸或盐酸溶液进行酸洗，用10%的苏打水中和，再用温水清洗，然后干燥涂油以及压力试验。最后安装时，不准有沙子、氧化铁皮、铁屑等污物进入管道及阀内。 全部管路安装后，必须对管路、油箱进行冲洗，使之能正常循环工作。
课题名称：轴套类零件加工工艺设计 姓名：游林峰 院系：机电工程系 专业：机制 班级：机制1402班 指导老师：陆全龙 二零一七年四月十五日 机电工程系
轴套类零件加工工艺及夹具
目录 第三章轴类零件的加工工艺 轴类零件是机器中经常遇到的典型零件之一。它主要用来支承传动零部件，传递扭矩和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，主要要求如下： 1 尺寸精度比一般的零件的尺寸精度要求高。轴类零件中支承轴颈的精度要求最高，为IT5～IT7；配合轴颈的尺寸精度要求可以低一些，为IT6～IT9。 2 形状精度高。 3 位置精度高，其一般轴的径向跳动为0.01～0.03，高精度的轴为0.001～0.005。 4 表面粗糙度比一般的零件高，支承轴颈和重要表面的表面粗糙度Ra常为0.1～0.8um，配合轴颈和次要表面的表面粗糙度Ra为0.8～3.2um。 轴类零件一般常用的材料有45钢、40Cr合金钢、轴承钢GCr15和弹簧钢65Mn，还有20CrMoTi、20Mn2B、20Cr等。轴类零件最常用的毛坯是棒料和锻件，只有一些大型或结构复杂的轴，在质量允许时才采用铸件。由于毛坯经过锻造后，能使金属内部纤维组织沿表面均匀分布，可获得较高的抗拉、抗弯及抗扭强度。所以除了光轴、直径相差不大的阶梯轴可使用热轧料棒料或冷拉棒料外，一般比较重要的轴大都采用锻件。另外轴类零件的毛坯还需要经过热处理。 轴的结构设计原则： 1 节约材料，减轻重量尽量采用等强度的外形尺寸，或大的截面系数的截面形状。 2 易于轴上零件的精确定位，稳固装配拆卸和调整。 3 采用各种减少应力应用和提高强度的结构措施。 4 便于加工制造和保证精度。 轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下几点： 1 零件图工艺分析中，需理解零件结构特点、精度、材质、热处理等技术要求，且要研究产
手动液压泵 SB63B型 一、手动液压泵的用途： 1、SB63B型手动泵为阶梯柱塞式双级液压泵。它做为液压动力源，除与破拆工具配套外， 还可与其它多种工具或试验装置配套使用。 2、性能先进的SB63B手动泵是抢险人员可随身携带的便携式超高压动力源。 二、手动液压泵结构：SB63B型手动泵主要结构上图所示： 1、支架 2、油箱 3、手柄 4、油箱盖兼油尺 5、锁钩 6、安全阀 7、手控开关阀8、高低压转换阀 9、快速接口阳口及防尘帽 10、快速接口阴口及防尘帽 11、回油管接头12、出油管接头 四、手动液压泵常规检查程序、方法： 1、检查液压油：液压油面应在油窗的中上部位置（必要时从液压油注口补充同种型号液压油）； 2、检查泵体外部是否有裂缝、快速接口处是否清洁； 五、手动液压泵的操作规程（示范讲解）： 1、解开油箱捆扎带，搬转支架，将油管分别转至泵前方向，再搬正支架。 2、松开油箱盖；工作前，须将油箱盖拧松1-1.5圈（图2）。拧松过多会使油箱盖滑脱；过少 时，油箱通气不好，会降低油泵功能。 图2拧开油箱盖 3、初次使用手动泵前，应检查油箱内液压油油面:拧下油箱盖，检查油尺上油面所到位置（应在
油尺两刻度之间）。过低时，应补充油后再进行工作（必须补充洁净液压油）。油面过高会造成使用过程中液压油外溢。 4、快速接口的软管将手动泵与开门器或万向剪等配套工具连接（如图3）。 （应仔细检查系统外部的各部件，是否存在连接松动、器件损坏等异常现象。如发现，应及时维修更换。在确认各部分正常后，方可进行操作）。 注意：快速接口对接后，应及时将接口防尘帽对扣在一 起（防尘）。打开防尘帽的快速接口及防尘帽，不得放 在地上。否则，脏物进入系统，而使工具损坏。 （图3） 5、顺时针方向关闭手控开关阀。（图4） 图4关闭手控开关阀 6、开锁钩后，即可压动手动泵（图1，<8>）手柄。 此时手动泵向救援工具输出压力液压油，使工具进行救援作业（图5）。 7、工作完毕后，首先逆时针方向打开手控开关阀，卸掉泵及管路压力，然后将 手动泵与配套工具间快速接口脱开（图7）。（接口扣好防尘帽） 图5压动手柄图6松开手控开关阀 8、拧紧油箱盖，用锁钩将手柄锁紧。搬转支架，将油管转至油箱方向（再搬转回支架），盘好 油管（并捆扎）后装箱保存。 9、在操作过程中应注意防尘，操作结束后应检查部件。擦试后装箱保存。 六、手动液压泵使用注意事项： 1、油泵中的安全阀是系统安全工作的保证，在出厂前已调整好，决不允许用户随意调整。 2、高、低压限压阀均已在出厂前调整好，在使用过程中，不得随意调整。 3、在手控开关阀关闭的情况下，特别是在出油管内有高压存在时，不允许 调整或紧固油泵及配套工具的任何部位，调整和紧固工作应在松开手控开关 阀的状态下进行，以免发生危险。 七、手动液压泵的维护与保养要求： 1、一定要确保液压油箱内液压油的油面，需要时补充，液压油牌号为10号航空液压油。 2、在存放和使用过程中，应注意防尘。保证液压油的清洁是保证机动泵可 靠工作并延长其使用寿命的必要条件。 3、要避免反复或长期让皮肤接触汽油或呼吸汽油蒸汽，以维持身体健康。 4、长期存放机动泵时，应放在无灰尘处。
1)65Mn弹簧夹紧夹头淬火工艺为：450~C预热25 min．升温至790-825℃保温10 min后油冷。 (2)65Mn弹簧夹紧夹头柄部局部采用高温短时的中温回火工艺，有效 避免了局部回火过程中对头部造成的影响，局部中温回火工艺为：480。C加热1min后油冷。 (3)为了有效释放65Mn弹簧夹紧夹头的残余应力．同时减少加热对其 产生的影响，低温回火时采用低温长时间的回火工艺．工艺参数为：260℃-320℃保温2h。 按照这个做应该可以的，我知道了，其实你做的就是非标的弹簧夹头，具 体一定直径方向的弹性。如果连接点过小，硬度太硬容易断掉，所以要采 用高温回火。 1.450度预热25MIN,升温至790~810℃保温10MIN油淬， 2.280~320℃回火2小时，硬度HRC54~47，当截面≤60mm时，800~820℃ 油淬，530~600℃回火，硬度HB169~302 65Mn弹簧钢易过热，注意加热温度和保温时间。建议加热820度，适当保温。回 火温度：320度时间要充分。 硬度：45－48HRC．使用性能较好。 盐浴NaCl:BaCl=3:7左右即可 加热温度820，时间30秒/mm（mm指零件有效厚度），油冷。回火温度280，空气 炉时间2小时，硝盐炉时间30分钟（只供参考，具体温度及时间看技术要求而定） 弹簧夹头的加工方法很多，最简单的方法是先车孔，然后用锯条开十字槽至夹头 轴向的三分之二处。 但是对于要求精密加工的弹簧夹头应该如何加工呢？现在向大家推荐一种精密 弹簧夹头的加工方法。（弹簧夹头加工方法咨询：goldsign@126.com） 1、夹外圆分别车外圆各部及锥面（须精加工的留磨量0.5mm），孔除须配合 的孔留0.5mm磨量外，其余干到图纸尺寸。 2、钻槽端部3个均布的小孔。 3、铣槽但不铣通，端面留4～5mm量。 4、去毛刺。
液压系统 运转维护及保养手册编制: 审核: 批准: 2015年7月4日 目录 刖言 一:液压系统的试车运行 1调试前的准备 2:液压系统的调试 二:液压系统的维护和保养 1液压系统的保养要求 1.1使用维护要求 1.2操作保养规程 1.3点检与定检 2:定期维护内容与要求 2.1定期紧固 2.2定期更换密封件 2.3定期清洗或更换液压件 2.4定期清洗或更换滤芯 2.5定期清洗油箱
2.6定期清洗管道 三:维护与保养一览表 、八— 前言液压系统的维护、保养是否规范，对机器的整体性能、效率发挥至关重要。掌握正确的使用与日常维护方法，可以有效提高机械设备的工作效率，延长设备的使用寿命。 一：液压系统的试车运行 1:调试前的准备液压系统的清洁在灌入液压油之前，要彻底检查油箱、油缸及管道，确保它们是干净的。 若发现管系不洁净需对整个系统再次彻底冲洗。可利用本设备上的液压泵作为供油泵，临时增加一些必要的管件，就可进行。清洗的方法如下： 1) 加油过滤车的滤芯建议在80 目以上，我公司的过滤车满足条件。 2) 可采用正常工作46#液压油，正常冲洗要求冲洗油的油温应在 40CO---60CO之间，没有加热设备，可利用设备工作液压升温来实现。 3) 冲洗油的用量一般以油箱工作容量地60%?70%为宜， 4) 在冲洗回路的回油路上，装设滤油器或滤网，冲洗初期由于杂质较 多，一般采用80目滤网冲洗后期改用150目以上的滤网。，(或采用设备本身的滤网，但冲洗结束后一定要拆卸下来视污染程度进行清洗或更换) 5) 为了提高冲洗效果，在冲洗过程中的液压泵以间歇运动为佳，其间 歇时间一般为10 ?30分钟，在冲洗过程中，为彻底清除粘附在管壁上的氧化铁皮、焊接和杂质，在冲洗过程中用木锤、铜锤、橡胶锤或使用震动器沿管线从头至尾进行一次敲打振动。重点敲打焊口、法兰、变径、 弯头及三通等部位。敲打时要环绕管四周均匀敲打，不得伤害管子外表面。 震动器的频率为50?60Hz、振幅为1.5?3mm为宜。锤击时间占清洗时间的15％。

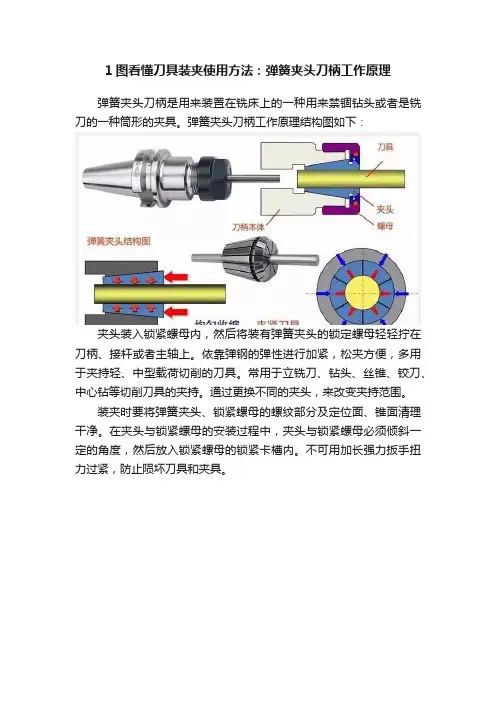

怎么选用弹簧夹头 弹簧夹头的优缺点：优点是重量轻，加速快，受离心力的影响小，同心度高，快速夹持零件更换时可快速调换夹头适合的工件尺寸范围有限轴向尺寸长更适合小型零件更适合直径尺寸一致的工件三爪电动卡盘是大多数车床用户的标准工件夹持装置，这种卡盘具有足够的通用性，. 三爪电动卡盘是大多数车床用户的标准工件夹持装置，这种卡盘具有足够的通用性，可应用于多种车削加工。然而，它不是所有加工任务的最佳夹具。弹簧夹头是一种备用工件夹持装置，与卡爪卡盘相似，也用机械力固定需要车削的零件。虽然弹簧夹头所提供的工件尺寸范围没有卡爪卡盘的宽，对于某些加工任务来说，它所提供的与速度、准确度和生产力有关的优势也许是极其重要的。 何种夹具的功效更好，做决定时需要考虑几个因素。对于一项给定的车床加工任务，衡量选用弹簧夹头还是卡爪卡盘，需要考虑以下的所有因素。 主轴负载容量车床主轴的最大允许重量基于轴承负载容量，如果夹盘和工件组合的重量太大，轴承有可能超负荷。对于那些存在超出限度的危险的加工任务，这种危险性可能决定人们对工件夹具的选择，卡爪卡盘往往比同等的弹簧夹头的重量大，因此，在需要控制重量的场合，弹簧夹头是恰当的选择。 主轴速度弹簧夹头往往是以非常高的主轴速度进行车削时的较好选择，主要有两个原因： 一个原因与卡盘的质量有关，假定以相同的主轴马力驱动卡爪卡盘和弹簧夹头，较厚重的卡爪卡盘需要更长的时间来加速达到所需的速度，加速时间长将延长工作周期，降低生产力。 另一个原因与离心力有关，因为它随着rpm平方值的增加而增加，所以，在高速切削的情况下，这个数值很重要。例如，将主轴速度加倍，离心力将为原来的四倍。这种力量将卡盘卡爪拉离中心，往往会降低夹持力。但采用弹簧夹头，离心力不会造成明显的影响。因而，在整个加工速度范围内夹持力会更加稳定。 加工操作弹簧夹头在零件的整个圆周施加夹持力，而不是仅在选定的接触区域，因而，可获得很好的同心度，这一点对于二次加工的项目尤其重要，二次加工需要考虑与一次加工有关的精确度，因为弹簧夹头的准确夹持能力强，即使卡爪卡盘用于一次加工时，弹簧夹头也可用于二次加工。带有空心软卡爪的卡盘可达到0.0006至0.0012英寸范围内的TIR(总读数)重复精度，而弹簧夹头的典型重复精度为0.0005英寸TIR或更好，为了进一步提高二次加工精度，在安装过程中，还可调整弹簧夹头的同心度。 工件尺寸弹簧夹头非常适合直径小于3英寸的工件采用。弹簧夹头对工件的长度有所限制，特别地，弹簧夹头限制机床的轴向(Z轴)行程范围，因为它的长度比卡爪卡盘长。当工件的加工长度差不多需要用到机床的整个可用行程时，大概就要采用卡爪卡盘了。 加工批量大小很大批量和很小批量的加工任务均适合采用弹簧夹头。 在小批量和多种任务的加工场合，弹簧夹头的优势与产品转换时间有关，标准卡爪卡盘的卡爪调换约需15至20分钟，专用于快速更换的卡爪卡盘需要1分钟，而快速更换弹簧夹头的夹头调换只需要15至20秒，在产品变换频繁时，节省的时间累计起来是可观的。 当加工批量大时，可同样累积所节省的与夹持有关的时间，弹簧夹头所需的开合时间比卡爪卡盘的少，通过减少从一个工件转换至下一个工件的非切削时
