人教版九年级物理电流和电路单元测试题及答案

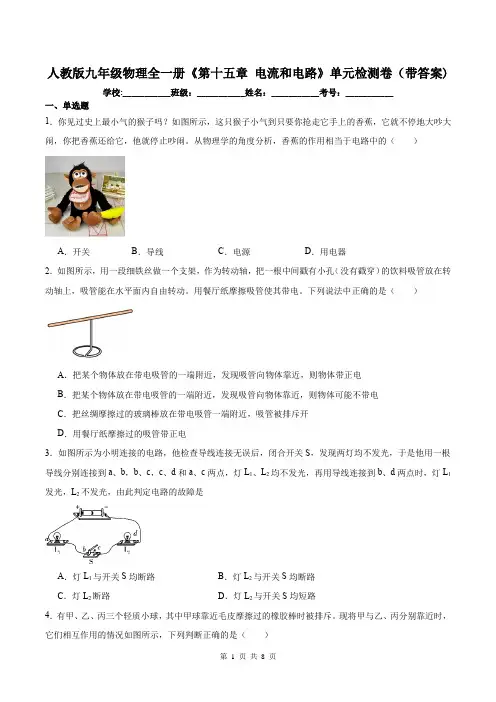

人教版九年级物理全一册《第十五章电流和电路》单元检测卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

用餐厅纸摩擦吸管使其带电。

下列说法中正确的是（）A．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体带正电B．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体可能不带电C．把丝绸摩擦过的玻璃棒放在带电吸管一端附近，吸管被排斥开D．用餐厅纸摩擦过的吸管带正电3．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到a、b，b、c，c、d和a、c两点，灯L1、L2均不发光，再用导线连接到b、d两点时，灯L1发光，L2不发光，由此判定电路的故障是A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L2断路D．灯L2与开关S均短路4．有甲、乙、丙三个轻质小球，其中甲球靠近毛皮摩擦过的橡胶棒时被排斥。

现将甲与乙、丙分别靠近时，它们相互作用的情况如图所示，下列判断正确的是（）A．乙球一定带负电，丙球可能带正电B．乙球可能带正电，丙球一定带正电C．乙球一定不带电，丙球可能带负电D．乙球可能不带电，丙球一定带负电5．有一种代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动，下列电路设计符合上述要求的是（）A．B．C．D．6．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中A．玻璃棒和验电器都带负电荷B．玻璃棒和验电器都带正电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔片上有电子转移到了玻璃棒上7．在连接串联、并联电路的实验中，下列做法中没有必要的是（）A．连接电路之前，开关应该是断开的B．应该把开关连接在靠近电源正极的一端C．按照电路图从电源的一极开始连接，直到另一极为止D．连接完毕检查无误后再闭合开关8．高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。

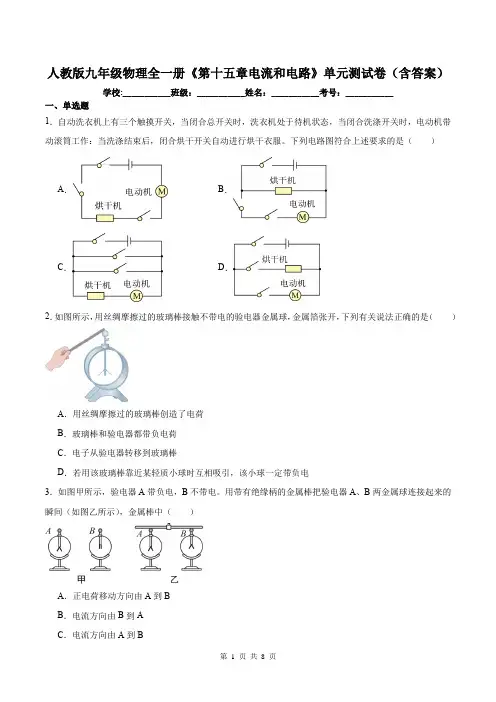

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。

在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

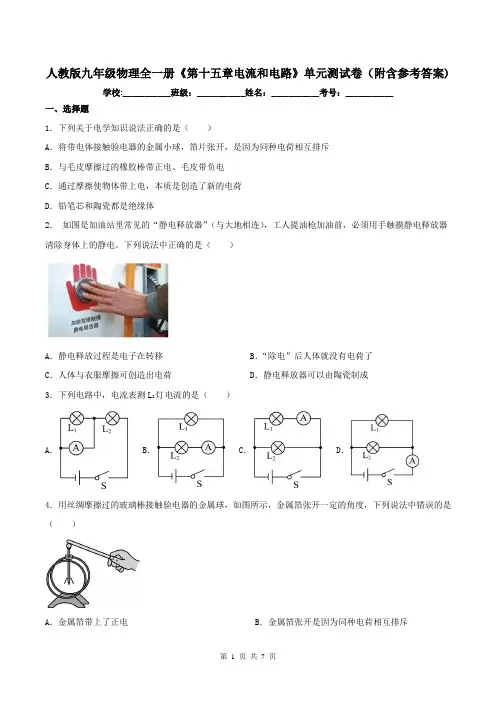

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电学知识说法正确的是（）A．将带电体接触验电器的金属小球，箔片张开，是因为同种电荷相互排斥B．与毛皮摩擦过的橡胶棒带正电、毛皮带负电C．通过摩擦使物体带上电，本质是创造了新的电荷D．铅笔芯和陶瓷都是绝缘体2．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成3．下列电路中，电流表测L2灯电流的是（）A． B． C． D．4．用丝绸摩擦过的玻璃棒接触验电器的金属球，如图所示，金属箔张开一定的角度，下列说法中错误的是（）A．金属箔带上了正电B．金属箔张开是因为同种电荷相互排斥C．金属箔上的电子全部转移到了玻璃棒上D．瞬时电流的方向从玻璃棒到金属箔5．如图是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦可以轻松将灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸与地板带上同种电荷C．静电除尘拖把的工作原理与验电器相同D．与地面摩擦后静电除尘纸带电，能吸引轻小物体6．为了驾驶安全，大部分电动车上都安装有转向灯装置。

当向左转向时，闭合开关S1，左转向灯亮；当向右转向时，闭合开关S2，右转向灯亮。

下列电路图中符合要求的是（）A． B． C． D．7．如图所示的电路，电源电压恒定不变，闭合开关S1、S2后，下列说法正确的是（）A．灯L1、L2串联B．电流表A1测灯L1的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数大8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A、2.64A B．0.44A、2.2AC．0.76A、0.41A D．0.44A、1.76A二、填空题9．电脑屏幕上“粘”了一层灰尘，小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。

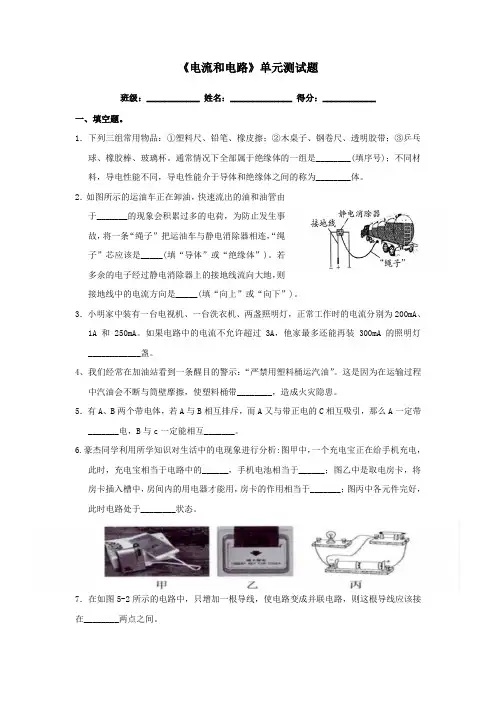

《电流和电路》单元测试题班级：____________ 姓名：______________ 得分：____________一、填空题。

1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。

通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。

2．如图所示的运油车正在卸油，快速流出的油和油管由于_______的现象会积累过多的电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应该是_____(填“导体”或“绝缘体”)。

若多余的电子经过静电消除器上的接地线流向大地，则接地线中的电流方向是_____(填“向上”或“向下”)。

3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。

如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。

4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。

6.豪杰同学利用所学知识对生活中的电现象进行分析:图甲中，一个充电宝正在给手机充电，此时，充电宝相当于电路中的______，手机电池相当于______；图乙中是取电房卡，将房卡插入槽中，房间内的用电器才能用，房卡的作用相当于_______；图丙中各元件完好，此时电路处于________状态。

7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。

8．如图5-3所示，将导体接到电路A、B 之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．9.如图所示，验电器A带正点，用电器带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带_______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）10．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。

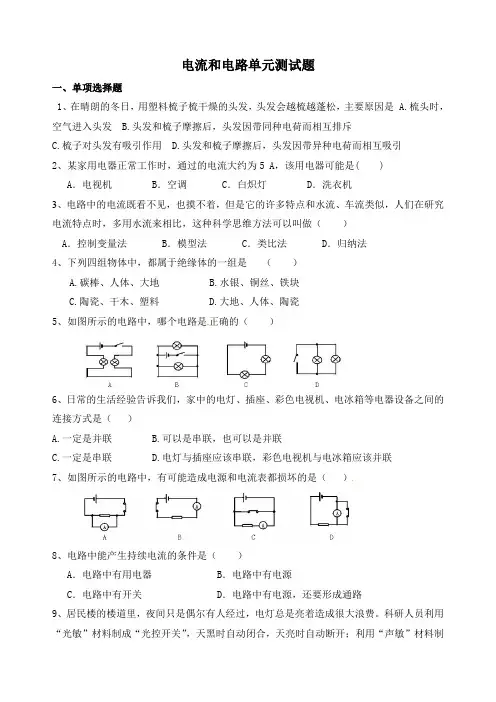

电流和电路单元测试题一、单项选择题1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是 A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )A．电视机 B．空调 C．白炽灯 D．洗衣机3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（）A．控制变量法 B．模型法 C．类比法 D．归纳法4、下列四组物体中，都属于绝缘体的一组是（）A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.大地、人体、陶瓷5、如图所示的电路中，哪个电路是正确的（）6、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A.一定是并联B.可以是串联，也可以是并联C.一定是串联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联7、如图所示的电路中，有可能造成电源和电流表都损坏的是（）8、电路中能产生持续电流的条件是（）A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源，还要形成通路9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制图15-3 成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）二、填空题10、自然界中存在____________种电荷，电荷间的相互作用规律是：同种电荷相互___________，异种电荷相互____________。

11、物体带电主要是由于电子从一个物体___________到另一个物体上，物体有了多余的___________而带负电，缺少了____________就带正电，因此，摩擦起电并不是创造了电，实质是电子____________的过程。

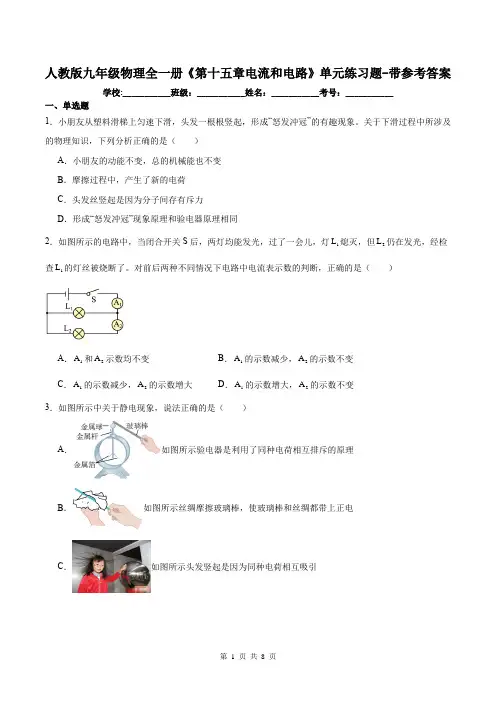

人教版九年级物理全一册《第十五章电流和电路》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．小朋友从塑料滑梯上匀速下滑，头发一根根竖起，形成“怒发冲冠”的有趣现象。

关于下滑过程中所涉及的物理知识，下列分析正确的是（ ）A ．小朋友的动能不变，总的机械能也不变B ．摩擦过程中，产生了新的电荷C ．头发丝竖起是因为分子间存有斥力D ．形成“怒发冲冠”现象原理和验电器原理相同2．如图所示的电路中，当闭合开关S 后，两灯均能发光，过了一会儿，灯1L 熄灭，但2L 仍在发光，经检查1L 的灯丝被烧断了。

对前后两种不同情况下电路中电流表示数的判断，正确的是（ ）A ．1A 和2A 示数均不变B ．1A 的示数减少，2A 的示数不变C ．1A 的示数减少，2A 的示数增大D ．1A 的示数增大，2A 的示数不变3．如图所示中关于静电现象，说法正确的是（ ）A ．如图所示验电器是利用了同种电荷相互排斥的原理B ．如图所示丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电C ．如图所示头发竖起是因为同种电荷相互吸引D ．如图所示细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷 4．家里的电视机工作时，通过电视机的电流约为A ．5mAB ．0.5 AC ．5 AD ．50 A5．家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）A ．B ．C ．D ．6．某单位办公楼电梯入口安装了指纹锁和密码锁（相当于开关），用指纹或按密码都可以解锁，电机M 驱动打开电梯门。

用S 1表示指纹锁，S 2表示密码锁，如图所示，以下符合要求的电路是（ ） A ． B ．C ．D ．7．小华连接了如图甲所示两灯泡串联电路。

闭合开关S 后，发现灯泡1L 、2L 均不发光。

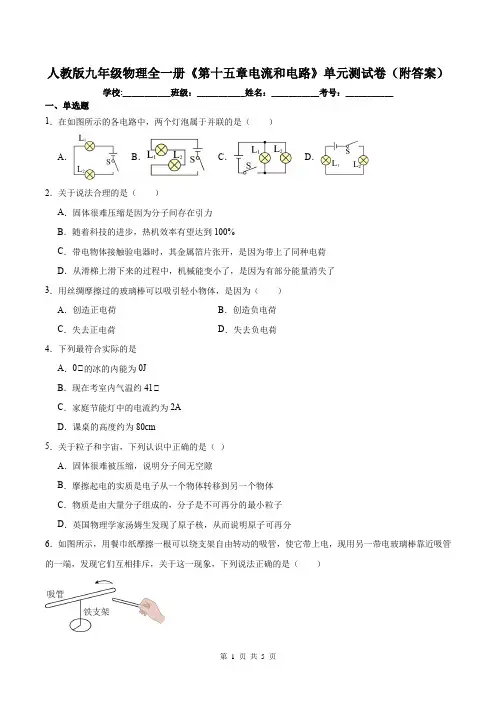

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

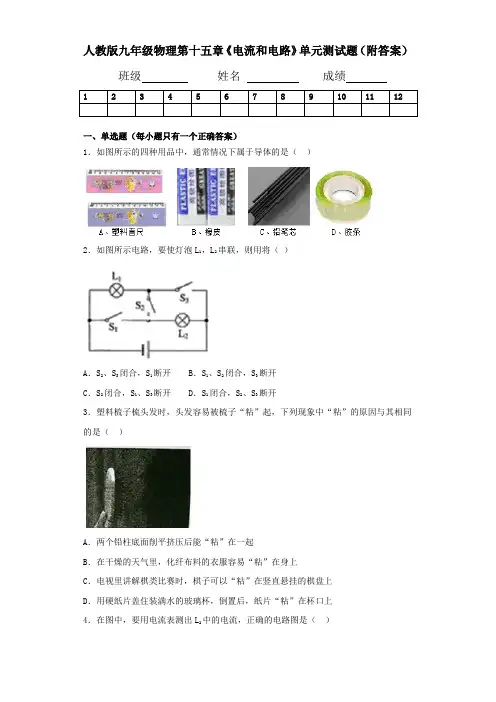

人教版九年级物理第十五章《电流和电路》单元测试题（附答案）班级姓名成绩一、单选题（每小题只有一个正确答案）1．如图所示的四种用品中，通常情况下属于导体的是（）2．如图所示电路，要使灯泡L1，L2串联，则用将（）A．S2、S3闭合，S1断开 B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开3．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．两个铅柱底面削平挤压后能“粘”在一起B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上4．在图中，要用电流表测出L2中的电流，正确的电路图是（）A． B． C． D．5．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象．如图所示，由此可以判断，竖起的头发丝所带电荷是（）A．同种电荷 B．异种电荷 C．正电荷 D．负电荷6．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出7．关于电源，下列说法中错误的是（）A．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B．在电源外部，电流方向是从电源的正极流向负极C．从能量转化的观点看，电源是将化学能转化为电能的装置D．要得到持续的电流，必须要有电源8．如图所示,实验时,在电路中接入四只电流表,其中示数一定相同的电流表是( )A．A1和 A2 B．A1和 A3 C．A1和 A4 D．A2和 A39．下列微粒中，不显电性的是（）A．原子、原子核 B．电子、质子C．质子、中子 D．原子、中子10．轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光。

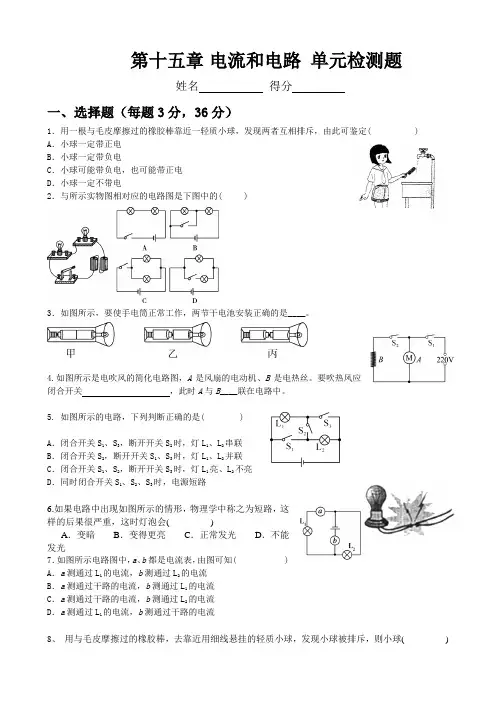

第十五章电流和电路单元检测题姓名得分一、选择题（每题3分，36分）1．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定( )A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电2．与所示实物图相对应的电路图是下图中的( )3．如图所示，要使手电筒正常工作，两节干电池安装正确的是____。

4.如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。

要吹热风应闭合开关，此时A与B____联在电路中。

5. 如图所示的电路，下列判断正确的是( )A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路6.如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会( )A．变暗B．变得更亮C．正常发光D．不能发光7．如图所示电路图中，a、b都是电流表，由图可知( )A．a测通过L1的电流，b测通过L2的电流B．a测通过干路的电流，b测通过L1的电流C．a测通过干路的电流，b测通过L2的电流D．a测通过L1的电流，b测通过干路的电流8、用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )A．一定带正电B．一定带负电C．可能带正电，也可能带负电D．一定不带电9、运送燃油的油罐车的尾部有一根铁链一直拖到地上，这是为了( )A．使车辆更加美观B．增大车受到的摩擦力C．用于固定油箱D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火10、关于连接电路的顺序和必须采取的措施，下列说法中正确的是( )A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开11、如图所示电路，要使灯泡L1和L2组成串联电路，应该( )A．只闭合S1B．只闭合S2C．同时闭合S1和S2D．同时闭合S2和S312、如图是某取暖器的工作电路图。

人教版九年级物理全一册《第十五章电流和电路》单元测试题(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明在加油站看到一条醒目的标警示语：“严禁用塑料桶装运汽油”。

小明对此有下列理解，你认为其中正确的是（）A．组成塑料的分子之间有很小间隙，汽油会慢慢地渗出塑料桶B．汽油和塑料不断发生摩擦，因为塑料是绝缘体会积累很多电荷容易发生放电引起火灾C．汽油与塑料桶发生化学反应，塑料桶将被熔化，塑料桶容易撞破D．塑料是热的良导体，汽车运行要发热，热通过塑料桶传给汽油达到燃点会引起火灾2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。

用餐巾纸摩擦吸管，使其带负电。

下列分析正确的是（）A．摩擦时塑料吸管失去电子B．摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象C．摩擦后，用丝绸摩擦过的玻璃棒接触吸管带电部分，电子会从吸管转移到玻璃棒D．因为摩擦后塑料吸管能带电，所以它是导体3．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇,他看到:当冰箱门打开时,照明灯亮而风扇停转;当冰箱门关闭时,照明灯熄而风扇转.为此他设计了下列四个电路图,其中L为照明灯,M为风扇,S为单刀双掷开关.设计合理的是()A．B．C．D．4．如图所示电路，各元件完好。

关于此电路，下列说法正确的是（）A．只闭合S1，灯L1发光，灯L2不能发光B．只闭合S1，灯L2发光，灯L1不能发光C ．同时闭合开关S 1、S 2，则灯L 1、L 2都能发光D ．同时闭合开关S 1、S 2，灯L 1发光，灯L 2不能发光5．某同学发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号后1S 才闭合，再转动电动车钥匙2S ，车才能正常启动，如图所示电路符合要求的是（ ）A ．B ．C ．D ．6．如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。

第十五章电流和电路单元测试卷一、单项选择题1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带正电B. 带电棒一定带负电C. 两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光【答案】B【解析】【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；故选B．3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．4. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】【详解】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路．故选B．【点睛】当电灯不亮时，可检查灯丝是否断了，灯头内的导线是否断了，开关处是否接触不良，熔丝是否烧坏，这些都属于断路．5. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A.B.C.D.【答案】D【解析】【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．6. 下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】【详解】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在．所以C不正确；D. 因为B的说法正确，所以D不正确．【点睛】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．7. 下列关于电路的说法中不．正确的是A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断【答案】C【解析】【详解】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，A正确；B．电源是提供电能和持续电流的装置；B正确；C．最简单的完整电路应包括电源、开关、导线、用电器四部分；若电路中没有开关，不是完整的电路，C 错误；D．开关是用来控制电路通、断的装置，D正确．8. 有关电路的串联和并联的说法中正确的是A. 串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路【答案】A【解析】【详解】A. 在串联电路中，电流只有一条通路，只要有一个用电器断路(不包括彩灯)，所有电器也不工作，故A 正确；B. 在并联电路中，电流有多条通路，用电器之间(不包括彩灯)互不影响，故B 错；C. 把用电器顺次连接起来的电路叫串联电路，故C 错；D. 把用电器并列连接起来的电路叫做并联电路，故D 错．故选A.【点睛】电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．9. 如图所示，下列用电器的工作电流最接近4A 的是 A .家用电冰箱 B. 电视机 C.节能灯 D.电压力锅 【答案】D【解析】【详解】A 、家用电冰箱的电功率约为200W ，由I=P U得，电冰箱的电流约为1A ，故A 错；B 、电视机的电功率约为100W ，由I=P U 得，电视机的电流约为0.5A ，故B 错；C 、节能灯的电功率约为10W ，由I=P U得，节能灯的电流约为0.05A ，故C 错；D 、电压力锅的电功率约为900W ，由I=P U 得，电压力锅的电流约为4A ，故D 正确．故选D ．【点睛】了解一些家用电器的工作电流．10. 下面的四个电路图中，开关S 闭合后，能使灯泡L 1和L 2都正常发光的是（） A. B.C. D.【答案】D【解析】【详解】A.开关S 闭合后,电源短路；B.没有电源，灯无法发光；C.开关S闭合后，L1被短路，只有L2发光；D.开关S闭合后，L1和L2都正常发光．11. 如图所示的四个电路图中与实物图相对应的是（）A. B.C. D.【答案】C【解析】【详解】从实物图可以看出，两只灯泡并联，开关控制其中一条支路；A．两只灯泡串联，开关控制整个电路，不合题意；B．开关闭合后，一只灯泡被短路，不合题意；C．两只灯泡并联，开关控制一条支路，符合题意；D．两只灯泡并联，开关控制干路，不符合题意。

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

班级：_______：_______ 考_____ 人教版九年级物理第十五章《电流和电路》单元测试题 含答案(本题共6小题,每空1分,共14分)如图所示,悬挂在一起的两个气球,被毛织品擦试过后彼此排斥分开,此时两个气球带_______(选填“同种”或“异种”)电荷,气球是因为_______而带电2.简单的电路是由电源、用电器、开关和导线组成的。

给充电充电宝相当于简单电路中的_______ ;,充电宝相当于简单电路中的_______ 在如图所示电路中,闭合开关后将出现_______(选填“通路”“断路”或“短路”),要使电路中两灯并联,只要将导线_______连接到接线柱_______处 第3题图 第4题图 如图所示为理发用的电吹风机的典型电路,其中电热丝通电后可电动机启动后可送风,选择开关在_______风,此时电动机和电热丝是_______联的。

如图所示的电路中,L1、L2是两只规格相同的小灯泡，当闭合开关S 时； (1)若发现L1亮、L2不亮,则故障是____________________________ (2)若发现电流表A1和A2的指针偏转角度不相等,分析其原因,则可能是____________________6.如图是某取暖器的简化工作电路图。

图中元件M 是装有扇叶的电动机,元件R 通电时会产生热量。

,闭合开关_______时可以送热风。

为了安全起见,取暖器一般都要安装一个倾倒S,使取暖器倾倒时整个电路断开,则跌倒开关S 应安装在图中的_______(选填“a ”“b ”“c ”或d ”)处二、选择题(本题共8小题,每小题2分,共16分。

第7-12题每小题只有一个选项符合题意,第13-14题每题有两个选项符合题目要求,全部选对得2分,选对但不全,得1分,有选错的,得0分)7.如图所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,则该气球（）A.带正电B.带负电C.不带电D.带电情况无法判断第7题图第9题图8.下面对各用电器工作时电流值的估计,最接近真实情况的是（）A.教室里一根灯管工作时的电流为200mAB.夏天,教室里空调制冷工作时的电流为1AC.电子手表正常工作时的电流为10mAD.一台电风扇正常工作时的电流是1.5A9.如图所示是加油站里常见的“静电释放器”,司机或工人提油枪加油前,必须用手触摸金属球清除身体上的静电。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．电冰箱冷藏室中的照明灯L由门控开关S1控制，压缩机（电动机）由温控开关S2控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（）A．B．C．D．2．卢瑟福用粒子（带正电）轰击金箔实验为现代原子理论打下了基础，如图线条中，可能是中子在该实验中的运动轨迹的是（）A．a B．b C．c D．d3．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。

若甲所带电荷与用毛皮摩擦过的橡胶棒所带电荷相同，则（）A．乙球可能不带电B．丙球一定带负电荷C．乙球一定带正电荷D．丙球可能带正电荷4．如图所示的ETC不停车收费系统是目前世界上最先进的路桥收费方式。

ETC电子标签上有太阳能电池板，装在汽车的前挡风玻璃上时，太阳能电池板正好对着外面，可以给电子标签的内置超级电容器电池进行充电。

在充电过程中该电容器电池相当于（）A．电源B．用电器C．导线D．开关5．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。

闭合开关，小灯泡和LED都发光。

则对应的电路图为（）A．B．C．D．6．如图所示，气球在头发上摩擦后，头发被气球吸起同时变得蓬松。

下列说法正确的是（）A．摩擦起电创造了电荷B．头发与气球带有同种电荷C．气球在摩擦的过程中得到或失去电子D．被吸起的头发变得蓬松是因为异种电荷相互排斥7．如图所示，甲、乙表示氧原子及其组成粒子的结构图。

氧原子和各粒子分别用a到e符号表示，则（）A．a表示氧原子核B．b表示氧原子C．c表示电子D．d表示夸克8．如图所示，小朋友从弯道型的塑料滑梯上匀速下滑，头发丝一根根竖起，形成“怒发冲冠”的有趣现象。

关于下滑过程中所涉及的物理知识，下列分析正确的是（）A．摩擦过程中产生了新的电荷B．小朋友下滑的过程中不受重力C．竖起的头发丝是因为分子间有斥力D．形成“怒发冲冠”现象原理和验电器的工作原理相同二、填空题9．家用洗衣机和电热水器可以独立工作，它们是联的。

第十五章《电流和电路单元检测题一、单项选择题（12×2分=24分）1. 毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是（）3. 如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。

这一现象说明（）A. 水流被风吹偏了B. 带上电荷的橡胶棒能吸引细水流C. 水带上了电荷，能吸引不带电橡胶棒D. 水流带有和橡胶棒相反的电荷4. 下列各组物质中，通常情况下都属于绝缘体的是（）A. 人体、大地、塑料B. 金属、油、橡胶C. 玻璃、空气、陶瓷D. 大地、金属、盐水5. 手机电池是可重复使用的电池，它能被充电和放电成千次。

下列关于手机电池的说法中正确的是( )A. 电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池消耗电能；在充电时，电池提供电能D. 手机待机时，电池提供电能；在充电时，电池消耗电能6. 小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（）7. 在连接电路的过程中，下列说法中正确的是（）A. 开关应该闭合B. 开关必须断开C. 必须从电源的正极开始，依次接好各电路元件D. 必须从电源的负极开始，依次接好各电路元件8. 家用电冰箱的用电部分主要是电动压缩机和照明灯泡。

其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。

图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是（）9. 许多家庭的卫生间都安装有照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

如图所示的电路中，你认为符合上述要求的是（）10. 如图所示，开关S闭合时，电流表测量的是（）A.L1中的电流B. L2中的电流C. 干路中的电流D. 以上说法都不对11. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出一组电流值D. 换用不同规格的小灯泡，再测出几组电流值12. 如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列有关物理老师文小强的物理量最接近实际的是()A．小强体重约为50 gB．小强从一楼走到3楼克服重力做功约为1500 JC．小强从家到办公室的步行速度大约是5m/sD．小强的电脑充电时工作电流约为0.3 A2．小华家的卧室吊灯L用两个开关控制，一个安装在进门处，另一个安装在床头附近。

操作任意一个开关均能独立地开灯和关灯（其中B中的S1，C中的S1､S2为单刀双掷开关）。

图中能够满足要求的电路是（）A．B．C．D．3．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将() A．互相吸引B．互相排斥C．没有作用D．以上三种情况都有可能4．如图所示，将一节干电池和两只均标有“1.5 V0.5 W”的小灯泡接入电路。

当开关S1闭合、S2断开时，两只灯泡均能发光。

若将开关S1、S2均闭合，则A．只有灯泡L1熄灭B．两只灯泡均熄灭C．灯泡L2熄灭，L1更明亮D．L1、L2均更明亮5．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是A．异种电荷相吸B．同种电荷相斥C．分子间相斥D．大气压作用6．如图所示，当开关S闭合时，可能发生的现象是（）A．L1被烧坏B．L2被烧坏C．电源都烧坏D．L1、L2和电源都被烧坏7．下列关于静电知识说法正确的是（）A．摩擦起电的过程中创造了电荷B．验电器是利用异种电荷相互吸引的原理制成的C．与毛皮摩擦过的橡胶棒带负电，是因为橡胶棒获得电子D．与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒获得电子8．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2为串联的是（）A．B．C．D．9．将灯泡L1和L2接入如图所示电路，闭合开关。
