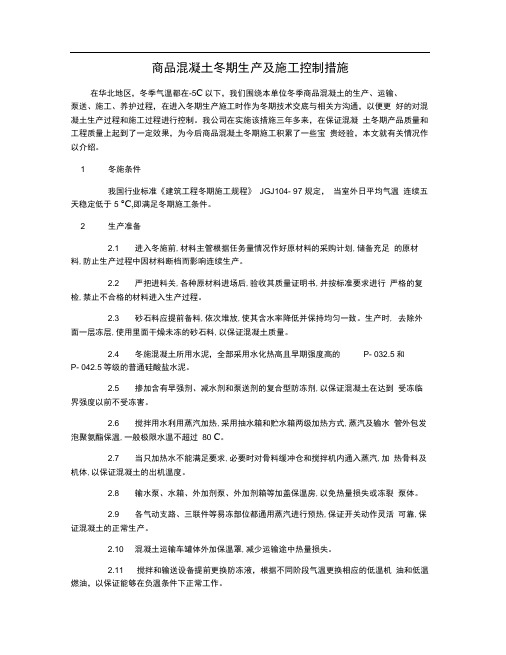

商品混凝土冬期生产施工控制措施介绍
源自物业管理资料商品混凝土冬期生产及施工控制措施介绍
在华北地区，冬季气温都在-5℃以下，我们围绕本单位冬季商品混凝土的生产、运输、泵送、施工、养护过程，在进入冬期生产施工时作为冬期技术交底与相关方沟通，以便更好的对混凝土生产过程和施工过程进行控制。我公司在实施该措施三年多来，在保证混凝土冬期产品质量和工程质量上起到了一定效果，为今后商品混凝土冬期施工积累了一些宝贵经验，本文就有关情况作以介绍。
1冬施条件
我国行业标准《建筑工程冬期施工规程》JGJ104-97规定，当室外日平均气温连续五天稳定低于5℃，即满足冬期施工条件。
2生产准备
2.1进入冬施前，材料主管根据任务量情况作好原材料的采购计划，储备充足的原材料，防止生产过程中因材料断档而影响连续生产。
2.2严把进料关，各种原材料进场后，验收其质量证明书，并按标准要求进行严格的复检，禁止不合格的材料进入生产过程。
2.3砂石料应提前备料，依次堆放，使其含水率降低并保持均匀一致。生产时，去除外面一层冻层，使用里面干燥未冻的砂石料，以保证混凝土质量。
2.4冬施混凝土所用水泥，全部采用水化热高且早期强度高的P·O32.5和P·O42.5等级的普通硅酸盐水泥。
2.5掺加含有早强剂、减水剂和泵送剂的复合型防冻剂，以保证混凝土在达到受冻临界强度以前不受冻害。
2.6搅拌用水利用蒸汽加热，采用抽水箱和贮水箱两级加热方式，蒸汽及输水管外包发泡聚氨酯保温，一般极限水温不超过80℃。
2.7当只加热水不能满足要求，必要时对骨料缓冲仓和搅拌机内通入蒸汽，加热骨料及机体，以保证混凝土的出机温度。
2.8输水泵、水箱、外加剂泵、外加剂箱等加盖保温房，以免热量损失或冻裂泵体。
2.9各气动支路、三联件等易冻部位都通用蒸汽进行预热，保证开关动作灵活可靠，保证混凝土的正常生产。
2.10混凝土运输车罐体外加保温罩，减少运输途中热量损失。
2.11搅拌和输送设备提前更换防冻液，根据不同阶段气温更换相应的低温机油和低温燃油，以保证能够在负温条件下正常工作。
2.12质检员每天检测砂、石料的含水率，并折算至配合比中，遇雨雪天气要增加检测次数。
2.13质检员每班最少2次复测外加剂的准确性，严格控制好其掺量，防止其波动影响混凝土质量。最少4次测量水和骨料的入机温度和混凝土的出机温度，确保出机温度不低于15℃，入模温度不低于5℃。
2.14为了加强与客户的沟通，及时了解生产过程中出现的各种问题，建立冬施生产质量管理及回访小组，负责混凝土生产过程中的质量控制及回访工作。
3冬施方法
3.1混凝土公司部分
(1)将加热的水、砂石料、添加剂与水泥、粉煤灰按如下顺序投入搅拌机进行搅拌:中砂、碎石、热水、水泥、粉煤灰、添加剂，以保证先期投入的砂石料和水的混合物在与水泥接触时温度不超过60℃，确保水泥不发生假凝现象。
(2)搅拌时间适当延长50%左右，保证混凝土搅拌均匀。
(3)尽量减小水灰比(不小于0.4，不大于0.6)，
泵送混凝土在保证能够泵送的前提下，坍落度控制在16cm以下，非泵送混凝土在保证能够卸出罐的前提下，坍落度控制在12cm以下，以降低发生冻害程度。
(4)严格控制复合型防冻剂的添加量，防止混凝土冻融事故的发生。
(5)混凝土运输车罐体上加盖保温罩，以减少运输中热量损失，每车混凝土打完后，运输车司机及时冲洗掉进料口及出料口的混凝土，以免污染路面。同时目测混凝土的和易性及坍落度情况，如有异常及时通知质检员和程控员进行调整，并查明其原因。
(6)混凝土浇筑现场，搅拌站和运输车之间保持通讯畅通，以便由浇筑现场统一指挥。泵送施工时加强运输车运输速度，减少运输时间，保证生产运输的连续性，减少混凝土在车泵管道内的停留时间，防止温降过大堵管，确保混凝土入模温度不低于5℃。
3.2施工单位部分
(1)施工方要在生产前详细准确地提供如下信息:混凝土施工部位、强度等级、计划用量、混凝土施工方法及有无特殊要求等。
(2)施工现场须准备好混凝土覆盖用保温材料，如塑料薄膜、彩条布和草帘等。
(3)搞好挡风外封闭，以提高保温效果。
(4)浇筑前，应清除模板和钢筋上的冰霜和污垢，但不得用水冲洗。
(5)不得在冻土层上进行混凝土浇筑，浇筑前，必须设法升温使冻土消融。
(6)混凝土接槎时，应预热旧槎，浇筑后加强保温，防止接槎受冻。
(7)严禁私自往罐车内加水。如果送到时混凝土的坍落度过小，不符合设计要求，可在混凝土公司技术人员的指导下，适量添加随车带的高效减水剂，搅拌均匀后仍可继续使用。如果送到时混凝土的坍落度过大导致不能使用，施工单位可做退货处理。
(8)冬施时初期泵送的清水应用水温不低于40℃热水，以防在管内结冰，泵车润管用水不得放入模板内，初期泵送润管用过的砂浆也不得直接放入模板内，可先放到其他容器内或均匀散开。
(9)浇筑后，对混凝土结构易冻部位，必须加强保温，以防冻害。
(10)冬期混凝土初凝时间一般为8小时～10小时，终凝为12小时～14小时。因此应适当把握好抹面时机，并在初凝前(用手轻按表面可留下指痕)进行二次抹面，可以减少表面裂缝。混凝土墙、柱等边模的拆模时间应适当延长，以避免表面发生脱皮等影响外观质量问题。
(11)浇筑并进行相关施工工艺处理后，须及时覆盖塑料薄膜并加盖草帘养护，以保证混凝土初凝前不受冻，根据施工部位及气温情况，一般可参照如下数据覆盖:气温在0℃～5℃时盖一层草帘和一层塑料薄膜，气温在-10℃～0℃时盖三层草帘和一层塑料薄膜，低于-10℃时盖四层草帘和一层塑料薄膜;低于-15℃时应采用加温和其他材料(如岩棉、苯板等)进
行保温。
(12)由于混凝土中掺有粉煤灰和外加剂，混凝土终凝后，应立即进行覆盖保温养护，按国家标准要求，混凝土的养护时间不得少于14天，若早期养护不到位，其28天强度将受很大影响。
(13)派专人负责测温并详细记录整个养护期的温度变化，发现问题及时采取措施补救。
(14)适当延长养护时间，根据自然养护的试块强度决定拆模时间。
4注意事项
4.1搅拌机启动前，搅拌手必须检查各部件动作是否灵活，设法加热搅拌机减速器，防止启动负荷过大烧毁控制电器。
4.2大方量生产前，质检员和程控员必须复核配合比和各配料秤的准确性，避免计量
误差。
4.3生产时，质检员、程控员时刻观察坍落度及和易性，随时调整用水量，并根据标准要求，质检员及时取样测试坍落度，按国家规范制作混凝土试块。
4.4浇筑时，工地质检员检测坍落度和制作试块，取样应在每车混凝土卸出料的1/4～3/4之间采取，应根据混凝土骨料粒径合理选择试模尺寸，注意养护水的温度，必要时采取加温加热措施以保证足够水温。
4.5浇筑时，工地质检员应经常测量混凝土入模温度，确保浇筑质量。
4.6养护初期，工地质检员每昼夜最少四次测量混凝土和环境温度，以便及时采取相应措施。
5结语
确保冬期混凝土工程质量，不仅需要商品混凝土公司严格控制生产环节和出厂质量，更需要施工单位大力配合和支持，因此，为了保证工程质量，除严格按标准规范进行混凝土施工外，施工单位一定要做好混凝土的施工和养护工作，以避免商品混凝土在冬期施工过程中留下质量隐患，共同来确保混凝土的工程质量。
感谢您的阅读！
混凝土冬季施工 当室外日平均气温连续5d稳定低于5℃时，就应采取冬期施工的技术措施进行混凝土施工。混凝土所以能凝结、硬化并取得强度，是水泥和水进行水化作用的结果。水化作用的速度在一定湿度条件下主要取决于温度，温度愈高，强度增长也愈快，反之则慢。当温度降至0℃以下时，水化作用基本停止，温度再继续降至-2～-4℃，混凝土内的水开始结冰，水结冰后体积增大8%～9%，在混凝土内部产生冰晶应力，使强度很低的水泥石结构内部产生微裂纹，同时减弱了水泥与砂石和钢筋之间的粘结力，从而使混凝土后期强度降低。受冻的混凝土在解冻后，其强度虽然能继续增长，但已不能再达到原设计的强度等级。 试验证明，混凝土遭受冻结带来的危害，与遭冻的时间早晚、水灰比等有关，遭冻时间愈早，水灰比愈大，则强度损失愈多，反之则损失少。 经过试验得知，混凝土经过预先养护达到一定强度后再遭冻结，其后期抗压强度损失就会减少。一般把遭冻结其后期抗压强度损失在5%以内的预养强度值定为“混凝土受冻临界强度”。对用普通硅酸盐水泥的硅酸盐水泥配制的混凝土，受冻临界强度为设计的混凝土强度标准值的30%；对用矿渣硅酸盐水泥配制的混凝土，受冻临界强度定为设计的混凝土强度标准值的40%。
一、混凝土冬期施工方法的选择 混凝土冬期施工方法为：混凝土养护期间不加热的方法。其方法包括：掺化学外加剂法，外加剂为早强剂和防冻剂。 二、混凝土冬期施工的一般要求 （1）冬期拌制混凝土时应优先采用加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热，水及骨料的加热温度应根据热功计算确定，但不得超过表中的规定。 表拌和水及骨料最高温度 （2）配制冬期施工的混凝土，应优先选择硅酸盐水泥或普通硅酸盐水泥，其强度等级不得低于42.5Mpa，每立方米混凝土水泥用量不得少于300kg，水灰比不得大于0.6. （3）骨料必须清洁，不得含有冰、雪等冻结物。 （4）搅拌前应用热水或蒸汽冲洗搅拌机，搅拌时间应较常温延长50%，其拌制投料顺序时骨料、热水，然后再投入水泥、外加剂。确保混凝土的出机温度不低于15℃，入模温度不低于5℃。
企业质量控制措施甘肃振繁建筑安装工程有限公司
质量控制措施 1工程质量控制原则 1.1严格按照ISO9001-2000国际质量管理体系标准，以我公司在质量管理体系标准基础上建立的质量保证体系手册、管理程序、工作程序等为质量控制准则，建立从公司到项目部的多级质量控制体系。 1.2确立工程质量多方监督管理体系： 1.2.1由质监站负责质量监督与评定。 1.2.2由监理公司工程师对施工全过程进行监理。 1.2.3由施工单位对各分部分项工程进行全过程质量监督、检查和评定。 1.3坚持“质量第一，用户满意”的原则，以“诚信”为宗旨： 在工程施工过程中，我公司将始终以业主为重，充分重视业主及监理对工程质量提出的意见或建议，在质量面前，监理和业主具有一票否决权，任何工作均以能够确保施工质量为前提而展开。 1.4以“人为核心”的质量控制原则： 各施工人员是质量的创造者，质量控制必须“以人为核心”，把人作为质量控制的动力，调动人的积极性、创造性、增强人的责任感，树立“质量第一”的观念；提高人的素质，避免人的失误，以人的工作质量保工序质量，促工程质量。 1.5“以预防为主”的质量控制原则： “以预防为主”就是从对质量的事后检本把关转向对质量的事前控制、事中控制；从对产品质量的检查转向对工作质量的检查、对工序质量的检查、对中间产品的质量检查。 1.6坚持质量标准，严格检查，一切用数据说话的原则： 质量标准是评价产品质量的尺度，数据是质量控制的基础和依据，产品质量是否符合质量标准，必须通过严格检查，用数据说话。 1.7贯彻科学、公正、守法的职业规范的质量控制原则： 工程施工当中，任何管理人员在处理质量问题过程中，均应尊重客观事实，
目录 一、工程概况 0 二、编制目的 (1) 三、编制依据 (1) 1、规范条文 (1) 2、工程所在地气象条件 (2) （1）近期气温情况 (2) （2）近期降水情况 (2) （3）、气候趋势预测 (3) 四、冬季混凝土施工要求 (3) 五、冬季混凝土施工方法 (4) 1、商品混凝土原材料的控制 (4) 2、在冬季施工时配置混凝土的一般要求 (5) 3、冬季混凝土浇筑作业质量保证措施 (6) 4、混凝土冬期施工的养护 (6) 5、砼试件的制作和留置 (7) 6、混凝土模板拆除 (7) 7、混凝土浇筑时遇雨措施 (8) 六、施工安全注意事项 (8) 一、工程概况 本工程金科蔡家M分区项目M35-01/05、M44-01/04、M52-01地
块二标段工程共由3个地块组成，M35-01/05地块由A-1#楼、A-5#楼、A-6#楼、S1商业、S2商业、S4商业和A8#车库对应部分组成，建筑高度最高为96.000m属于高层建筑；M44-1/04地块由B-1#楼、B-2#楼、B-7~B-10#楼、B-15、B-16、B-17#楼、B-19门岗、B-18#车库对应部分组成，M52地块由C10~C16#楼组成，M44、M52地块均为多层别墅建筑，建筑高度最高为19.10m，总建筑面积约为128428m2，结构形式为框架-剪力墙现浇混凝土结构。 各参建单位信息： 建设单位：重庆金佳禾房地产开发有限公司 监理单位：重庆新鲁班工程监理有限责任公司 设计单位：上海天华建筑设计有限公司 地勘单位：重庆北江岩土工程勘察设计有限公司 施工单位：南部县锦兴建筑安装工程有限公司 二、编制目的 本项目已进入一年中温度最低的季节，为应对极端低温天气时混凝土施工做准备，我司围绕本标段的冬季混凝土的生产、运输、施工、养护过程，制定一些列冬季混凝土施工措施，并做好施工技术交底，接洽沟通各相关部门，以便更好的对混凝土生产过程和施工过程进行控制。根据以往的混凝土冬季施工一些宝贵经验，制定本标段的混凝土冬季施工方案。
、水泥试验操作细则 （一）相关标准 （二）取样方法 1、 对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥 ，以一次进厂（场）的同一 出 厂编号的水泥为一批。但一批的总量不得超过500t ?随机地从不少于3个车罐中各取等 量水泥，经搅拌均匀后，再从中取不少于12kg 水泥作为检验试样.把试样均匀分成两等 份，一份由实验室按标准进行试验，一份密圭寸贮存，以备复验用. 2、 对以进厂（场）的每批水泥，视在厂（场）存放情况，应重新采集试样复验其强度和安定性 存放期超过三个月的水泥，使用前必须进行复验，并按复验结果仲裁. （三）必试项目 1、水泥胶砂强度试验 （1）、材料 a 当水泥从取样至试验要保持 24h 以上时，应把它贮存在基本气密的容器里，容器应与 水泥不发生反应。 b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。 c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。 （2）温、湿度 a 水泥试体成型试验温度为20 ±C ，相对湿度大于50%。水泥试样、标准砂、拌和水及 试摸的温度与室温相同。 b.养护箱温度为20±C ，相对湿度大于90%。养护水的温度为20±C （3）、试体成型 a. 成型前将试摸擦净，四周的模板与底座的接触面上应涂一些黄干油，紧密装配，防 止漏浆，内壁均匀刷一薄层机油。 b. 水泥与标准砂的重量比1: 3。水灰比为0.5。 c. 每成型三条试体需称量的材料及用量见下表： GB175-2007 GB/T 176-2008 GB/T 17671-1999 GB/T 1345-2005 GB/T 1346-2011 GB/T 12573-2008 JC/T 738-2004 GB/T 8074-2008 《通用硅酸盐水泥》； 《水泥化学分析方法》； 《水泥胶砂强度检验方法》； 《水泥细度检验方法（80um 筛筛分析）》； 《水泥标准稠度用水量、凝结时间、安定性检验方法》 《水泥取样方法》； 《水泥强度快速检验方法》； 《水泥比表面积测定方法 勃氏法》
商品冬季施商品工方案 1 适用范围 适用于高速公路收费广场现场浇筑混凝土路面施工。 2 施工准备 当室外日平均气温连续五昼夜低于5℃时，混凝土路面的施工应按冬期施工规定进行。 2.1 技术准备 1.认真审核设计图纸和设计说明书。 2.混凝土路面原材料已进行试验，并确定混凝土配合比。混凝土配合比满足混凝土的设计强度、耐磨、耐久和混凝土拌合物和易性的要求。 2.2 材料要求 1.水泥 (1)采用普通硅酸盐水泥，水泥强度等级为42.5MPa。 (2)水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB 175）等的规定。 (3)对水泥质量有怀疑或出厂期超过3个月或受潮的水泥，必须经过试验，按其试验结果决定正常使用或降级使用。已经结块变质的水泥不得使用。不同品种的水泥不得混合使用。 ２.骨料：冬季施工中对骨料除要求没有冰块雪团外，还要求清洁，级配良好，质地坚硬，不应含有易受冻成分的矿物。所用骨料的储
备地点应选择地势高不积水的地方。 3.外加剂：防冻剂的质量和应用技术应符合国家现行标准《混凝土外加剂》(GB 8076)和《混凝土外加剂应用技术规范》(GB 50119)的有关规定。 防冻剂应有产品说明书、出厂检验报告及合格证性能检测报告，进场后应取样复试，并应检验外加剂与水泥的适应性。有害物含量检测报告应由相应资质检测部门出具。 4.水：采用净水，即一般饮用的自来水及天然水，因其不含有导致延缓水泥正常凝结、硬化的杂质以及引起导致混凝土腐蚀的离子。 6.钢筋：混凝土路面所用的钢筋网、传力杆、拉杆等钢筋的品种、规格、级别、质量应符合设计要求，钢筋应顺直，不得有裂纹、断伤、刻痕、表面油污和锈蚀。钢筋进场应有产品合格证和出厂检验报告单，进场后应按规定抽取试件做力学性能检验，其质量必须符合有关标准的规定。 2.3 机具设备 1.搅拌、运输机具：配有自动控制系统的混凝土搅拌机站一套、自卸车、小翻斗车、手推车、混凝土搅拌运输车、散装水泥运输车、洒水车等。 2.振捣机具：平板振动器、插入式振动器、振捣梁等小型机具。 3.其他工具：混凝土切缝机、纹理制作机、灌缝机、普通水泵、移动式发电机、移动式照明设备等。 4.抹面机具：电抹子、木抹子、铁抹子等。
1.1质量管理体系、制度及质量保证体系 1.1.1质量管理目标 （1）质量目标： （2）目标分解及主要质量控制点 为保证该质量目标的实现，各分部工程质量目标确定为优良，具体指标为： 分项工程合格率100%，优良率80%； 分部工程合格率100%，优良率100%。 单位工程合格率100%.质量目标分解 1.1.2施工现场质量保证体系及主要职责 本工程要建立健全施工现场质量保证体系，严格按照公司IS09001：2000质量体系标准组织实施。详见“质量保证体系图”。
质量保证体系图
1）项目经理及项目工程师质量保证岗位职责 负责做好项目部内外的施工协调及日常质量管理工作；监督各安装专业使用材料的质量、施工质量及控制进度,确保安装工程的质量；项目经理是项目部保证工程质量的第一责任人，必须坚持“百年大计、质量第一”的方针。总工程师对整个工程的质量负责，是项目部保证工程质量的直接责任人，监督检查各专业施工的质量情况，对项目经理负责。副项目经理对本专业施工质量负直接责任，监督检查本专业的施工质量情况，并对下属各部门进行指挥调度。 2）工程部质量保证岗位职责 工程管理部负责保证本工程所使用的标准、规程、规范、图纸、工艺等文件确保符合《文件和资料控制程序》的规定以及满足本工程的需要。 3）技术质量部质量保证岗位职责 对本工程的施工质量进行监督检查。对项目经理负责，对本工程进行定期检查和不定期抽查，监督项目各区分部质量工作，对不符合质量要求的，限期整改，并拥有处罚权。 负责对项目经理部所持有的计量器具进行保养，并建立使用台帐。同时保证全部计量器具在检验有效期内使用，对临近检验期限的计量器具送回公司计量部，由公司计量部送到检测中心进行检验。 4）材料责任人质量保证岗位职责 负责对项目经理部所使用的全部材料进行检验、试验、贮存保管、发放，对全部材料设备的质量负责（包括业主所提供的材料设备）。同时负责对全部施工机具进行日常维修保养，保证施工机具的正常有效性。
商品混凝土冬季施工技术措施 冬季施工即将开始，西安地区一般规定为每年11月15日至次年3月15日为冬季施工期。冬季施工是指当日平均气温连续5天低于5℃，或者最低气温降到0℃和0℃以下时，混凝土工程必须采用特殊的技术措施进行施工方能满足要求，宜采取以下工艺措施施工来保证冬季商品混凝土质量： （一）对材料和材料加热的要求： 1、冬季施工中配制混凝土用的水泥，应优先选用活性高，水化热大的普通硅酸盐水泥。适当提高水泥用量，降低掺合料（粉煤灰、矿渣粉）的用量； 2、使用加热水的方法，提高混凝土拌合物的出机温度，控制拌合混凝土所用水温在40℃-60℃之间，应避免水泥与80℃以上的热水直接接触。 3、集料严把进料关，控制集料中含泥量，集料清洁，无冻块和冰雪； 4、掺加防冻型泵送剂，并随着气温的变化调整其凝结时间及掺量。（二）、搅拌运输和浇筑 1、搅拌: 搅拌前用热水冲洗搅拌机，混凝土拌合时间比常温规定时间适当
延长，净搅拌时间不得低于35秒。尽量减小水灰比,泵送混凝土在保证泵送的前提下,坍落度宜控制在200mm以内（灌注桩例外）,非泵送混凝土坍落度宜控制在160mm以内。 2、运输: 加强现场调度工作,尽量缩短混凝土停放、卸料时间，确保混凝土运输过程中不离析、不丧失塑性。 3、浇筑: 要求施工单位在混凝土浇筑前，应清除模板和钢筋的冻雪和污垢，尽量加快混凝土的浇筑进度，防止混凝土热量散失太多。控制混凝土拌合物出机温度不低于10℃，入模温度不低于5℃。加强混凝土的振捣，尽可能提高混凝土的密实程度。严禁私自向罐内混凝土加水，若坍落度太小，不符合施工要求，可添加适量减水剂调整，搅拌均匀后可继续使用；若坍落度太大不能使用，施工单位可做退货处理。 4、养护: ①、采用蓄热法加强养护。要求施工方在混凝土找平收面后及时覆盖保温材料（可采用塑料薄膜上加麻袋或毛毡的方法），保温材料必须干燥以免降低保温性能，对结构较薄弱或容易冻害部位，应加强覆盖，对不易覆盖的地方可采用喷洒养护剂的方法。②、对大体积混凝土要求采取测温措施，并根据测温情况增减保温层厚度，使混凝土内外温度相差不得大于25℃。③、争取正温养护时间，在负温条件下养护时，严禁浇水，在冬季施工条件下养护混凝土，混凝土遭受冻结时
预拌混凝土实验室作业指导 书
(此文档为Word 格式，下载后可以任意编辑修改！） 预拌混凝土实验室作业指导书 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日 1
一、水泥试验操作细则 ( 一) 相关标准 GB175-2007 《通用硅酸盐水泥》； GB/T 176-2008 《水泥化学分析方法》； GB/T 17671-1999 《水泥胶砂强度检验方法》； GB/T 1345-2005 《水泥细度检验方法(80um筛筛分析) 》； GB/T 1346-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》； GB/T 12573-2008 《水泥取样方法》； JC/T 738-2004 《水泥强度快速检验方法》； GB/T 8074-2008 《水泥比表面积测定方法勃氏法》 ( 二) 取样方法 1、对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥, 以一次进厂 ( 场) 的同一出厂编号的水泥为一批。但一批的总量不得超过500t. 随机地从不少于 3 个车罐中各取等量水泥, 经搅拌均匀后 , 再从中取不少于12kg 水泥作为检验试样 . 把试样均匀分成两等份, 一份由实验室按标准进行试验, 一份密封贮存 , 以备复验用. 2、对以进厂( 场) 的每批水泥 , 视在厂(场) 存放情况,应重新采集试样复验其 强度和安定性 . 存放期超过三个月的水泥, 使用前必须进行复验, 并按复验结果仲裁 . ( 三) 必试项目 1、水泥胶砂强度试验 2
（1）、材料 a. 当水泥从取样至试验要保持24h 以上时，应把它贮存在基本气密的容器 里，容器应与水泥不发生反应。 b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。 c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。 （2）温、湿度 a. 水泥试体成型试验温度为20±2℃，相对湿度大于50%。水泥试样、标准 砂、拌和水及试摸的温度与室温相同。 b. 养护箱温度为20±1℃，相对湿度大于90%。养护水的温度为20±1℃ （3）、试体成型 a. 成型前将试摸擦净，四周的模板与底座的接触面上应涂一些黄干油，紧 密装配，防止漏浆，内壁均匀刷一薄层机油。 b. 水泥与标准砂的重量比1：3。水灰比为0.5 。 c. 每成型三条试体需称量的材料及用量见下表： 材料用量 水泥（g）450± 2 标准砂（g）1350± 5 拌合水（g）225± 1 a. 胶砂搅拌时先把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定 位置，然后立即开动机器，低速搅拌30s 后，在第二个30s 开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂 量加完。把机器转至高速再拌30s。停拌90s，在第一个15s 内用胶皮刮具将叶片和锅壁上的胶砂刮入中间，再高速搅拌60s。各个搅拌阶段，时间误 3
一、编制说明 1.1编制依据 1、呼和浩特市锡林南路与中山路口互通式地下通道工程施工组织设计； 2、呼和浩特市锡林南路与中山路口互通式地下通道工程施工合同； 3、地下深基坑工程有关规范及建筑工程冬期施工规程（JGJ104-97）； 4、《建筑工程施工质量验收统一标准》(GB50300－2001)； 5、《混凝土结构工程施工质量验收规范》(GB50204—2011)； 6、根据呼和浩特市象信息气候状况。 1.2编制原则 1、严格执行国家有关冬季施工的法律、法规和各项管理条例，并做到模范守法、文明施工。 2、根据本工程总体施工进度计划安排，有针对性对冬季施工项目采取保护措施。 3、以成熟的施工技术及先进的设备,确保冬季施工安全和工程质量，按期为业主提供一个优质的工程产品。 二、工程概况 本工程是锡林郭勒路中山路交叉口地下人行连接通道，工程地处锡林北路中山西路交叉口，周边商业设施发达。中山路和锡林郭勒路同时又是城市主干路，车辆交通压力大。现状交叉口人车混流现象严重，道路交通经常性堵塞，行人安全无保障，经呼市市政府、市建委及规划部门研究决定，委托上海市政工程设计研究总院进行方案设计，为保证此工程对当地交通影响降至最低，在该路口采用矩形顶管的地道施工方案。工作井在海亮广场和大天酒店，今年冬季计划完成海亮工作井的内衬结构，内衬墙厚800MM底板厚1000MM 。 三、冬季施工总体筹划 3.1呼和浩特市冬季气温情况 呼和浩特的气候属于欧亚大陆中温带大陆性半干旱季风气候，春季干旱多风，夏季炎热少雨，冬季寒冷干燥昼夜温差在14度左右。通常情况下，每年10月下旬封冻，翌年3月下旬解冻，最低气温在摄氏-25度左右历史最低气温记录-41度，12月到1月最为寒冷，平均气温在摄氏-18度左右。
土建工程施工质量保证措施 【1】测量弹线 1、各层总平面图主控线、轴线、完成面控制线（轴距减1米）、墙面四周顶面完成面向上250mm为机电标高线、地面±0.00水平线、各层1米水平线。(根据楼层和班组可以分两组以上平行放线，分两组平行放线，再根据班组人数分组，形成流水放线)。 此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪等仪器放线施工（减少协调）。 此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。 镂板喷涂 以土建平移出来的主控线定控线，以主控线复合总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以装饰主控线为主。或者重新弹轴线，从轴距减一米，弹墙面控制线，轴线从地面用红外线垂直水准仪移到墙面有条件。以一米水平线弹出顶面完成面线和机电控制线。一般在吊顶完成面250mm以上根据灯具型号而定，此尺寸测试吊顶造型及隐蔽地面±0.00线测土建高差。
轴线及1m线 完成面线及顶面及机电完成面线
以轴线放完成面线 2、各层各区域墙面四周顶面完成面向上250mm机电标高线、地面±0.00水平线。瓦工粉刷完成面线（卫生间、厨房间、服务间、乳胶漆、窗套线基层）;油工粉刷完成面线（粉刷石膏）;木工软包、硬包、木饰面完成面线。云石工干挂大理石完成面线，主墙面结合节点草测线，即湿作业施工线。 粉刷完成面线
3、走道控制线以走道控制线采用平移法弹出走道完成面以及与走道有关的门，内外墙完成面线。所以所有与走道有关的门内线必须统一，以便成品化门统一尺寸一致加工。
商品混凝土冬期施工注意事项 项目部： 非常感谢贵项目部使用我公司的商品混凝土，随着冬天的来临，气温下降，根据《建筑工程冬期施工规程》（JGJ/T104-2011 ）规定，“当室外日平均气温连续5d稳定低于5℃即应进入冬期施工；当室外日平均气温连续5d稳定高于5℃可解除冬期施工措施”；或者是在一两天之内最低气温突然降至0℃以下，寒流过后气温又恢复正常，为防止短期内的寒流袭击造成工程质量损坏，特规定当气温骤降至0℃以下时，也应按冬期施工要求采取应急防护措施。 我公司对贵工程的冬期施工十分重视，从原材料进厂、配合比的设计及控制、混凝土出厂的控制，严格相关规范要求组织生产，但混凝土质量在交付及使用过程受到各种因素的影响比较多，若施工、养护过程不采取有效措施，均有可能造成混凝土质量问题。为此，我公司对混凝土施工方面提出以下建议： （1）施工方要在生产前详细准确地提供如下信息：混凝土施工部位、强度等级、计划用量、混凝土施工方法及有无特殊要求等。 （2）施工现场须准备好混凝土覆盖用保温材料，如塑料薄膜、
彩条布和草帘等。 （3）搞好挡风外封闭，以提高保温效果。 （4）浇筑前，应清除模板和钢筋上的冰雪和污垢，但不得用水冲洗。 （5）不得在冻土层上进行混凝土浇筑，浇筑前，必须设法升温使冻土消融。 （6）混凝土接茬时，应预热旧茬，浇筑后加强保温，防止接茬受冻。 （7）严禁私自往罐车内加水。如果送到时混凝土的坍落度过小，不符合设计要求，可在我公司技术人员的指导下，适量添加随车带的高效减水剂，搅拌均匀后仍可继续使用。如果送到时混凝土的坍落度过大导致不能使用，施工单位有权做退货处理。 （8）冬施时初期泵送的清水应用水温不低于40 ℃热水，以防在管内结冰，泵车润管用水不得放入模板内，初期泵送润管用的砂浆也不得直接放入模板内，可先放到其他容器内或均匀散开。
混凝土搅拌站操作人员作业指导书 一、铲车 1、铲车作业场地应随时清理，保持场地整洁、堆码整齐。 2、铲取物料时，车速不得超过4km/h,不得高速猛撞料堆，并注意轮胎不得打滑。 3、工作后或修理保养时，应停放在平坦、安全的地方，并将铲斗落地。 4、服从生产管理和工作调动，遵守企业劳动纪律。工作当班时间内禁止饮酒，禁止擅离职守。严禁非操作人员操作铲车。 5、铲车下坡时严禁发动机熄火及挂空档滑行，铲斗举升后，禁止斗下站人，机器运转时，中绞接处严禁站人，车辆行驶时，观察四周不得有危险源。 6、在生产过程中，必须关注地材的变化，并在地材发生较大变化时立即告知技术部门相关人员。 7、认真执行有关噪声控制、废水排放和固体废弃物处置的规定，符合环保标准要求。 二、搅拌楼 1、操作者首先应详细学习配料机、混凝土搅拌机使用说明书，了解掌握机械结构及性能，熟悉安装调试、工作注意安全事项，懂得检查保养维修具体项目。使该机组能得到合理利用，保证生产质量及进度，发挥最好的经济效益。
2、操作作业前的准备工作： （1）施工场地平整，机械布局合理，基础要坚实稳固，安装后机械应保持水平。皮带轨道架不得歪扭错位。 （2）电源要正确连接，电器元件不允许有断线、松动、短路现象，控制开关应安全可靠。防止电器元件及电线受损，电机受潮。配电控制箱应装接地线。 （3）配料秤的调试应根据施工混凝土配比量，由工程技术人员和现场操作人员一同进行调试，确保混凝土的配比质量。 （4）检查水泵引水是否充足，泵水龙头是否有回漏水现象，管路是否畅通，泵水时间继电器系统是否准确可靠。混凝土配水量及配水时间（继电器控制）应有工程技术人员调试确定。 （5）检查各齿轮箱的油位和油质，如有不足时应添加，不清洁应更换。 （6）检查运输胶带及三角胶带，调整涨紧度，不得跑偏、打滑，切勿使砂石等落入运转部位。 （7）按搅拌站的性能准备合格的砂石骨料。 3、操作注意事项： （1）操作人员应精神集中，注意观察配料机是否正常，混凝土配比供水量是否合适，拌合机各部工作是否正常。 （2）皮带提升时，严禁在皮带下面站人，以免误伤。清理料坑
混凝土冬季施工方案及措施 一、砼的搅拌、运输及浇灌 1）砼搅拌站人员密切注意砼搅拌及运输过程中的温度，不满足要求时，及时采取措施。 2）现场施工人员在浇筑过程中密切观测罐车砼的温度，保证砼的入摸温度不低于10℃. 3）现场浇筑砼前做好充分的施工准备，采取快铺料快振捣及时覆盖的快速施工方法，砼浇筑时间应适当调整到中午气温较高时，进行砼浇筑施工。 4）砼浇筑前，浇筑部位如有积雪和冰消应清除干净。 5）掌握气温动态，浇筑砼时应避免最低气温。 6）浇筑砼前，项目部应统筹安排，尽量避开当日的最低气温。7）混凝土浇筑前，清除干净模板和钢筋上的冰雪和污垢，当环境气温低于-10℃，采取暖棚法将直径大于25㎜的钢筋加热至正温。8）砼的关注温度，在任何情况下均不低于5℃，细薄截面砼结构的灌注温度不宜低于10℃，砼分层连续浇筑，中途不间断，每层灌注厚度不大于20㎝，并采用机械捣固。 9）新、旧混凝土施工缝的清理。
前层混凝土的强度不得小于1.2MPA。 施工缝处的水泥砂浆、松动石子或松软混凝土必须凿除干净，并用水冲洗干净，但不得有积水。 冬期施工接缝混凝土时，在新混凝土浇筑前对结合面进行加热使结合面有5°以上的温度，浇筑完成后，及时加热养护使混凝土结合面保持正温。直至进浇注混凝土获得规定的抗冬强度。 二、砼的覆盖及保温 1）保温措施 泵管：泵管周围用助燃帘包裹保温。 墙柱：砼浇筑完毕，墙顶部位立即覆盖岩棉保温被和阻燃草帘进行保温；墙、柱模板外加包50㎜厚的聚苯板。 梁板：梁板砼浇筑完毕，立即覆盖岩棉保温被和阻燃草帘进行保温。暖棚法养护： 1）在墙体浇筑完成后，立即用钢管搭设大棚，用彩条布包裹密封，大棚搭设必须牢固，不透风，上覆岩棉保温被。 2）采用燃煤取暖炉加热，必要时将炉的排气管引出棚外，以防止煤气中毒和防止氧化炭浓度过高加速混凝土的碳化，火炉上方用钢板隔离散热，以防火炉上方温度高、混凝土快速固化，其他部位混凝土还没有凝固现象的发生。
陆航部干部公寓楼工程冬季施工对商品混凝土要求 为确保冬季施工的质量、进度目标实现，特对搅拌站商品混凝土提出详尽要求如下： 1、商品砼的资料： 商品砼应具备全套技术资料一式三份，除必须随第一车到场，送资料者应为不变人员，应确保送到现场试验员手中，否则视该批砼有质量问题，由此造成的损失由搅拌站自行负责； 2、商品砼出机入模温度： 商品混凝土到场温度为15℃，入模温度必须高于10℃。由现场试验员控制测温、记录，如不能满足要求不得入模，并应追查责任，搅拌站实验室应根据此要求进行反推计算，得出出机温度（要充分考虑路上时间）。计算结果必须在11月15日前书面（打印盖章）报到经理部。 3、商品砼坍落度： 应确凿计算坍落度损失，以确保商品砼到场浇筑时坍落度为16－18cm；确保泵送顺利。 4、混凝土初、终凝时间： 初凝时间要求在6h左右；终凝时间要求在12h左右，此参数冬施期间应每15天提供书面资料一次。 5、混凝土配合比： ａ、水泥必须采用普通硅酸盐水泥，水泥标号不低于425＃，用量为大于280Ｋｇ／ｍ３，必须在2011年11月15日之前使用，详尽时间听经理部通知，水灰比不应大于0.55，砂率低于43％。 ｂ、混凝土防冻剂及早强减水剂：
防冻剂必须确保在初冬阶段允许混凝土在－10℃时继续硬化，因此采用海宏星HH-2无氯防冻剂，掺量为水泥重的3％，严冬阶段允许混凝土在－15℃时继续硬化，因此采用海宏星HH-2无氯防冻剂，掺量为水泥重的4％，混凝土配比必须确保混凝土在现场条件下36小时左右达到4ＭＰａ（抗冻临界强度）。外加剂必须符合市建委要求，附有准用证、厂家质量证明、使用说明书、搅拌站试验材料。必须在2011年11月15日之前使用，详尽时间听经理部通知。 6、商品砼组织调度： 商品砼应严格控制发车频率，混凝土小票上应明确出机时间，避免头车快，二车慢，三车乱的失控情况发生，要求墙体15－20m3 / h，顶板20－25m3 / h，即墙体1车/20分钟，顶板1车/15分钟(6m3 /车为例)；以免压车影响入模温度。同时为保证冬施混凝土输送温度损失符合设计方案要求，搅拌站应严格对罐车司机控制，实行奖罚，确保混凝土从出机至现场时间间隔不超过60分钟，如遇分外情况，不能保证运输速度，应及时通知经理部，必要时取消该次混凝土浇筑作业。
五、混凝土作业指导书 1. 编制目的 (1) 2. 编制依据 (1) 3. 适用范围 (1) 4. 施工准备 (1) 工序质量经验收合格 (1) 设备满足方案要求 (1) 供水供电及原材料的保证 (1) 5. 施工方法 (1) 6. 工艺流程 (2) 施工程序 (2) 明挖基础验槽 (2) 施工缝处理 (2) 模板工程 (2) 钢筋工程 (3) 混凝土工程 (3) 大体积混凝土 (9) 高温施工 (10) 冬季施工 (11) 7. 主要机具及设备 (11) 8. 劳动力组织 (11) 9. 质量标准及注意事项 (12) 质量控制要点 (12) 实体质量 (12) 缺陷处理 (12)
10. 安全措施 (14) 11. 文明环保措施 (14)
1. 编制目的 规范混凝土生产、运输、浇筑、养护等过程施工工艺，指导混凝土结构施工。 2. 编制依据 《混凝土结构设计规范》（GB 50010-2010） 《混凝土结构耐久性设计规范》（GB/T 50476-2008） 《建筑工程施工质量验收统一标准》（GB 50300-2001） 《地下铁道工程施工及验收规范》（GB 50299-1999 2003年版） 《地下防水工程质量验收规范》（GB 50208-2002） 《混凝土强度检验评定标准》(GB/T 50107-2010) 《混凝土质量控制标准》(GB 50164-2011) 《混凝土结构工程施工质量验收规范》（GB 50204-2002 2011版） 《混凝土耐久性检验评定标准》(JGJ/T 193-2009) 《铁路混凝土工程施工质量验收标准》(TB 10424-2010) 《铁路桥涵工程施工质量验收标准》(TB 10415-2003) 《大体积混凝土施工规范》(GB 50496-2009) 3. 适用范围 适用于各类现浇结构的普通混凝土施工，不适用于水下混凝土、喷射混凝土、特殊混凝土结构施工。 4. 施工准备 工序质量经验收合格 了解天气预报，避开不利于混凝土浇筑的天气，或准备好应急措施。浇筑前的检查包括明挖基础地基处理，模板、钢筋、预埋件安装质量，混凝土原材料质量，施工缝处理等，必须经过监理工程师检查合格后方可浇筑。 设备满足方案要求 检查机具种类、规格、数量是否符合本次浇筑要求，运转是否正常。 供水供电及原材料的保证
郑州市综合交通枢纽配套轨道交通 工程项目部 冬季施工方案 郑州综合交通枢纽配套轨道交通工程项目经理部
二O0九年十一月二十日 郑州市综合交通枢纽配套轨道交通 工程项目部 冬季 施工方案 编制： 审核： 批准： 郑州综合交通枢纽配套轨道交通工程项目经理部 二O0九年十一月二十日 一、冬季施工综述 当室外日平均气温连续5d低于5℃时即转入冬季施工阶段，当室外日平均气温连续5d高于5℃时即解除冬季施。在冬季施工前后，应该密切注意天气预报和天气变化，以防突然降温，遭
受寒流和霜冻的袭击。冬季混凝土施工应按照JGJ104-97《建筑工程冬季施工规程》等国家和行业标准的要求进行。除应遵守国家和行业颁发的有关规范、标准、规程外，还应当遵守地方建筑管理部门发布的具体规定。 编制依据： 《混凝土结构工程施工质量验收规范》（GB50204—2002） 《建筑工程冬期施工规程》（JGJ104—97） 冬季施工手册 施工组织设计 《建筑施工手册》 《结构施工图纸》 二、工程概况 综合交通枢纽配套交通工程新郑州站位于国铁石武客运专线新郑州站站房下，东站东西向垂直下穿国铁站房，西端为东风路，东端为圃田路。车站建筑、结构等土建工程主要包括车站立体工程、站厅层和站台层及辅助工程，盾构始发井、轨排井、电缆通道以及电力、通风空调等必要的设备预埋处理。车站主体为两层三跨框架结构，有效站台中心里程为AK31+000.79，设计起点里程分界里程（内墙）分别为右线AK30+885.99，终点里程(内墙)为AK31+480.19。车站立体结构外包长度594.2米，总建筑面积（含风道）27248平方米 本车站为郑州市综合交通枢纽站，位于郑州市郑东新区，属温暖带大陆性季风气候区，一年四季分明，春秋短暂、冬夏漫长。春季干旱多风沙，夏季炎热多雨，冬季较寒冷，干燥少雪；秋季是最好的季节，温润宜人。年平均气温为11.7°C，年平均降水量为640mm，据调查，一般从十一月底进入冬季施工，近几年来冬季最低温度为-5℃左右。 三、冬季施工时间及范围 经过对近几年的温度分析，2009年11月初寒潮的来临及持续的降雪，实测最底气温达到零下7℃，因此本工程2009年冬季施工时间初步定为11月初至2010年2月中旬，但是具体的冬季施工期限要根据实际的气温而定，根据《建筑工程冬期施工规程》规定：凡室外日平均气温连续5天稳定低于5℃，则此5天的第一天为进入冬季施工的初日；天气转暖后，最后一个5天的日平均气温稳定在5℃以上，则此5天的最后一天为冬施的终日。根据郑州地区历年气温记录，一般规定每年12月15日至次年2月15日为冬季施工阶段。 四、人员分配 为保证冬季施工的质量及安全，我部对施工人员做好以下分配： 冬季施工人员分配表
商品混凝土冬期生产施工控制措施介绍 源自物业管理资料商品混凝土冬期生产及施工控制措施介绍 在华北地区，冬季气温都在-5℃以下，我们围绕本单位冬季商品混凝土的生产、运输、泵送、施工、养护过程，在进入冬期生产施工时作为冬期技术交底与相关方沟通，以便更好的对混凝土生产过程和施工过程进行控制。我公司在实施该措施三年多来，在保证混凝土冬期产品质量和工程质量上起到了一定效果，为今后商品混凝土冬期施工积累了一些宝贵经验，本文就有关情况作以介绍。 1冬施条件 我国行业标准《建筑工程冬期施工规程》JGJ104-97规定，当室外日平均气温连续五天稳定低于5℃，即满足冬期施工条件。 2生产准备 2.1进入冬施前，材料主管根据任务量情况作好原材料的采购计划，储备充足的原材料，防止生产过程中因材料断档而影响连续生产。 2.2严把进料关，各种原材料进场后，验收其质量证明书，并按标准要求进行严格的复检，禁止不合格的材料进入生产过程。 2.3砂石料应提前备料，依次堆放，使其含水率降低并保持均匀一致。生产时，去除外面一层冻层，使用里面干燥未冻的砂石料，以保证混凝土质量。 2.4冬施混凝土所用水泥，全部采用水化热高且早期强度高的P·O32.5和P·O42.5等级的普通硅酸盐水泥。 2.5掺加含有早强剂、减水剂和泵送剂的复合型防冻剂，以保证混凝土在达到受冻临界强度以前不受冻害。 2.6搅拌用水利用蒸汽加热，采用抽水箱和贮水箱两级加热方式，蒸汽及输水管外包发泡聚氨酯保温，一般极限水温不超过80℃。 2.7当只加热水不能满足要求，必要时对骨料缓冲仓和搅拌机内通入蒸汽，加热骨料及机体，以保证混凝土的出机温度。 2.8输水泵、水箱、外加剂泵、外加剂箱等加盖保温房，以免热量损失或冻裂泵体。 2.9各气动支路、三联件等易冻部位都通用蒸汽进行预热，保证开关动作灵活可靠，保证混凝土的正常生产。 2.10混凝土运输车罐体外加保温罩，减少运输途中热量损失。 2.11搅拌和输送设备提前更换防冻液，根据不同阶段气温更换相应的低温机油和低温燃油，以保证能够在负温条件下正常工作。 2.12质检员每天检测砂、石料的含水率，并折算至配合比中，遇雨雪天气要增加检测次数。 2.13质检员每班最少2次复测外加剂的准确性，严格控制好其掺量，防止其波动影响混凝土质量。最少4次测量水和骨料的入机温度和混凝土的出机温度，确保出机温度不低于15℃，入模温度不低于5℃。 2.14为了加强与客户的沟通，及时了解生产过程中出现的各种问题，建立冬施生产质量管理及回访小组，负责混凝土生产过程中的质量控制及回访工作。 3冬施方法 3.1混凝土公司部分 (1)将加热的水、砂石料、添加剂与水泥、粉煤灰按如下顺序投入搅拌机进行搅拌:中砂、碎石、热水、水泥、粉煤灰、添加剂，以保证先期投入的砂石料和水的混合物在与水泥接触时温度不超过60℃，确保水泥不发生假凝现象。
新建郑州至焦作城际铁路工程HNCJS-NO.2标段 混凝土作业指导书 编制： 复核： 审批： 中铁七局集团有限公司郑州至焦作城际铁路工程项目经理部 2010年11月
混凝土作业指导书 1 目的 明确规定混凝土的拌合、运输、浇筑、振捣、养护、拆模的操作要点和相应的技术要求和工艺，以确保铁路混凝土工程达到耐久性设计要求。 2 编制依据 《客运专线高性能混凝土暂行技术条件》 《有耐久性设计要求的混凝土的配合比设计及生产、施工质量控制细则》 《铁路混凝土结构耐久性设计暂行规定》 《新建郑焦铁路HNCJ-NO.2标施工图设计文件》 3 适用范围 本作业指导书适用于新建郑焦铁路HNCJ-NO.2标大沙河特大桥、待王特大桥、DK59+767.700-DK69+341.090段结构用混凝土。 4、施工方法及工艺要求 4.1 施工准备 4.1.1 针对设计、施工工艺和施工环境条件特点等因素，制定严密的混凝土的施工组织设计，建立完善的施工质量保证体系和健全的施工质量检验制度，明确施工质量检验方法。 4.1.2 对设计文件进行复核，保证施工中采用的相关标准和技术指标正确无误。 4.1.3 对参建人员的资格、施工设备的完好性、原材料和配合比的适用性、
工艺方法的可行性、试验检验手段的科学性等进行复查，保证混凝土工程顺利施工。 4.1.4 混凝土用原材料产地、质量等级、类型等应与试验配合比用原材料一致。应特别注重原材料的质量稳定。选料时，应充分考虑供货厂家的质量管理制度是否健全，生产能力是否满足现场需要，并保持适度储备。 4.1.5 计量设备检查。对生产系统的各计量仪器设备进行计量监督和测试，确定合理的计量参数和计量精度，制定各项保证测量、试验以及施工工艺中各种测试数据准确性的计量措施。 4.1.6承墩台、梁体等重要混凝土结构施工前进行混凝土试浇筑和试养护，以便对混凝土配合比、施工工艺、施工机具以及养护工艺的适用性进行检验。 4.2 拌合 4.2.1骨料堆放场设施 （1）砂、石应有固定的储存地点并悬挂标识牌，标识牌至少应标明骨料产地、名称、规格、进场日期、代表数量和检验状态等。 （2）砂、石应有明确的堆放界限，砂、石或不同级配碎石间有可能产生混杂时应以砖墙或混凝土墙进行分隔。 （3）砂、石堆放应设置规范的厂棚，以达到必要的防晒、防雨和防尘等目的。 （4）砂、石堆场地面应以混凝土进行硬化处理，并设置不小于2%的排水坡度，每种骨料堆场均应设置排水沟。 （5）二级级配的碎石应分场堆放并加以标识。
冬期混凝土施工专项方案 一、施工准备 1、冬期施工管理小组人员安排 保温材料：混凝土浇捣现场采用纤维毛毯覆盖二层，总平方面积为1200m2； 围护保温材料：采用纤维彩条布宽度为1.8m，总长为300m； 早强高效减水剂：进入冬期施工后，计划进具有泵送、早强、防冻三合为一体的外加剂，用量为8.5吨。 测温器：共十六支，2KW电热器四只等其它小型材料。 3、冬期施工混凝土原材料加热 加热时应优先先采用加热水的方法，从材料的热学特点来看，水的热容量比砂、石子大得多，水的比热容约为砂、石子的5倍，所以将水加热是最经济、最有效的方法，在自然气温不低于－8℃时，为减少加热工作量，只加热拌合水，就能满足拌合物的温度要求，水加热温度根据热工计算确定，拌水的温度不得超过80℃。 4、拌合用热水 采用加热水，根据施工现场环境条件，用铁桶、用木柴在锅灶上加热，位置确定在钢筋工场与散装水泥桶的中间，用砖磊成灶上搁置约2吨水的铁桶，有专人负责烧火加热，再用水泵送至搅拌机下铁桶内，该铁桶装上四只2千瓦电热器，装上控温器保证温度不超过60℃，对铁桶外采用保温板围护，运用二级加热，
确保混凝土入模温度在8℃以上。 二、混凝土的掺外加剂的配制 1、应用建筑业推广应用新技术外加剂，外加剂的主要作用是泵送、防冻、早强。能大幅度提高混凝土的流动性，按推荐掺量使用比基准混凝土坍落度增加12～14mm，同时坍落度损失小，120分钟损失2cm左右，有利于保证泵送混凝土足够的施工时间和长距离输送的混凝土。降低混凝土水化热20%以上，水化峰值明显推迟。早强、增加在相同配合比条件下掺加泵送剂保证坍落度在17cm～19cm，混凝土3天强度提高25%～40%，提高混凝土的耐久性，用泵送剂能大幅度减少混凝土耗用量，并伴有少量引气作用，除能改善混凝土拌合物和易性外，还能降低泌水率、混凝土抗渗性，抗冻性等耐久指标均能显著提高，在操作时添加的方法：将泵送剂投入湿润搅拌15秒后的混凝土中，再搅拌至90秒钟后达到最佳效果。 2、防冻剂采用无氯低碱防冻剂，具有早强、减水、防冻引气，提高混凝土的抗渗性等功能，不含氯盐，对钢筋无锈蚀作用，并能有效地预防混凝土发生碱骨料反应，适用量最低气温－10℃～15℃条件下的冬期施工，掺LQFD防冻剂的混凝土按综合蓄热法施工时使混凝土具有较高的早期强度和较强的抗冻能力，保证混凝土具有优良的技术性能。 主要指标及技术要求：外观淡红色或粉灰色状物，含碱率不大于 1.5%，掺量为水泥用量的5%，减水率为10～15%，泌水率比小于95%，混凝土含气量2.5～3%，按JC475-92标准测定的抗压强度比R28≥128%，R7≥15%，在正负温度（5～－10℃）交变条件下，掺LQFD防冻剂混凝土强度增长状况与基准标养混凝土持平或稍高，在低温和负温条件下，掺LQFD防冻剂混凝土能加快早期和后期强度增长，2～3天可达抗冻临界强度，28天强度近于基准标养混凝土强度。 3、采用掺加NLQ早强减水剂，由A0醇胺矿粉，B-萘磺酸盐、MG等材料复合而成。对水泥颗粒有强烈分散作用，具有减水、增塑、缓凝等功能，能明显提高混凝土的早期强度。本剂的掺量是水泥用量的2%～3%，掺加早强剂后，可减少拌合水8%～10%，初凝时间为－30～+60min，NLQ早强减水剂为粉剂，可直接掺入搅拌机拌和，工艺简单便于操作。 三、混凝土的浇筑要求 1、在混凝土浇筑时要保证混凝土的均匀性和密实性，要保证结构的整体性，
