《电工技术》习题与答案__整流滤波电路

第7章习题答案7。

1。

1 选择题.（1)功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大___A____。

A。

交流功率 B. 直流功率 C. 平均功率（2）功率放大电路的转换效率是指___B____。

A。

输出功率与晶体管所消耗的功率之比B。

最大输出功率与电源提供的平均功率之比C. 晶体管所消耗的功率与电源提供的平均功率之比（3）在选择功放电路中的晶体管时，应当特别注意的参数有__B D E____。

A. β B。

I CM C. I CBO D。

U（BR）CEO E. P CM F。

f T（4）在OCL乙类功放电路中，若最大输出功率为1 W，则电路中功放管的集电极最大功耗约为___C____。

A。

1 W B. 0.5 W C。

0.2 W(5)与甲类功率放大器相比较，乙类互补推挽功放的主要优点是____B_____。

A. 无输出变压器 B。

能量转换效率高 C. 无交越失真（6)所谓能量转换效率是指____B_____。

A. 输出功率与晶体管上消耗的功率之比B. 最大不失真输出功率与电源提供的功率之比C. 输出功率与电源提供的功率之比（7）功放电路的能量转换效率主要与___C______有关。

A。

电源供给的直流功率 B。

电路输出信号最大功率 C. 电路的类型(8）乙类互补功放电路存在的主要问题是___C______。

A. 输出电阻太大 B。

能量转换效率低 C。

有交越失真（9) 为了消除交越失真，应当使功率放大电路的功放管工作在____B_____状态。

A。

甲类 B。

甲乙类 C。

乙类(10）乙类互补功放电路中的交越失真，实质上就是__C_______。

A.线性失真B. 饱和失真 C。

截止失真（11) 设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有____B_____.A。

8W B。

4W C。

第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成。

2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压，外加反偏电压。

3、（1-1，低）利用二极管的，可将交流电变成。

4、（1-1，低）根据二极管的性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越越好。

5、（1-1，低）锗二极管工作在导通区时正向压降大约是，死区电压是。

6、（1-1，低）硅二极管的工作电压为，锗二极管的工作电压为。

7、（1-1，中）整流二极管的正向电阻越，反向电阻越，表明二极管的单向导电性能越好。

8、（1-1，低）杂质半导体分型半导体和型半导体两大类。

9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。

10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象。

11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。

12、（1-2，中）整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合，电感滤波器适用于的场合。

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）= ，单相桥式整流电容滤波器的输出直流电压U L（AV）= ，单相桥式整流电感滤波器的输出直流电压U L（AV）= 。

14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。

15、（1-1，低）常用的整流电路有和。

16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。

17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。

18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。

电工与电子技术基础第7章答案第7章直流稳压电源习题参考答案7.1单相半波整流电路如图7.1所示。

已知负载电阻RL＝600Ω，变压器副边电压U2＝20V。

试求输出电压UO、电流的平均值IO及二极管截止时承受的最大反向电压UDRM。

解：U0=0.45U2=0.45某20=9（V）I0= 9U0==15（mA）RL600UDRM=2U2=2某20=28.2（V）7.2有一电压为110V、负载电阻为55Ω的直流负载，采用单相桥式整流电路（不带滤波器）供电。

试求变压器副边电压和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

如改用半波整流电路，重新计算上述各量。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U0110==122（V）0.90.9110=2(A)I0=5511ID=I0=某2=1(A)22UDRM=2U2=2某122=173（V）当采用单相半波整流电路时U2=110U0==244（V）0.450.45110=2(A)I0=55ID=I0=2(A)UDRM=2U2=2某244=346（V）7.3单相桥式整流电路中，不带滤波器，已知负载电阻R＝360Ω，负载电压UO＝90V。

试计算变压器副边的电压有效值U2和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U090==100（V）0.90.915590=0.25(A)36011ID=I0=某0.25=0.125(A)22I0=UDRM=2U2=2某100=141.2（V）7.4单相桥式整流电路如图7.4所示。

已知负载电阻RL＝360Ω，变压器副边电压U2＝220V。

试求输出电压UO、电流的平均值IO及二极管的电流ID二极管截止和最高反向电压UDRM。

解：U0=0.9U2=0.9某220=198（V）I0=ID=U0198==0.55（mA）RL36011IO=某0.55=0.275(mA)22UDRM=2U2=2某220=311（V）7.5在单相桥式整流电容滤波电路中，若发生下列情况之一时，对电路正常工作有什么影响？①负载开路；②滤波电容短路；③滤波电容断路；④整流桥中一只二极管断路；⑤整流桥中一只二极管极性接反。

《电子技术基础》（中职电工类第5版）第4至7章试题及答案一．填空题：1.将交流电变换成直流的过程叫整流。

2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。

5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表。

6.三端可调输出稳压器的三端是指输入、输出和调整三端。

7.三端固定输出稳压器CW7812型号中的12表示为+12 V。

8.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。

9.用“1”表示低电平，“0”表示高电平，称为负逻辑。

10.由与、或、非三种基本门电路可以组合成复合门电路。

11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。

13. CMOS 集成电路的多余输人端不能悬空_。

14.为有良好的静电屏蔽，CMOS集成电路应存在密闭容器中。

15.十进制数有16个数码，基数为16 。

16.将十进制数175转换成二进制数为（10101111）217.在数字电路中，逻辑变量的值只有 2 个。

18.四位二进制编码器有十个输入端2个输出端。

19. BCD码编码器能将二进制数码编成十进制代码。

20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。

21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。

22. 触发器有 2 个稳定状态。

23. JK触发器的逻辑功能为置1，置0，保持和翻转。

24. JK触发器中，若J=1 ，K= 1 则实现计数功能。

25.计数器还可以用来统计，定时、分频或者进行数字运算等。

26.计数器按计数趋势不同可分为加法、减法和可逆计数器。

27.模数转换器通常要经过采样、保持、量化和编码四步完成。

28.晶闸管的电流参数有通态平均电流和维持电流等。

电工与电子技术习题（下）1-1 电路如图1-1所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计，试画出输出电压o u 的波形。

1-2 电路如图1-2所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计。

试画出输出电压o u 的波形。

图1-1 题1-1 图1-2 题1-21-3 试判别图1-3电路中的二极管是导通还是截止？并计算输出电压0U 。

1-4 在图1-4电路中，已知输入电压t u i ωsin 10=V ，稳压管U Z =5V ，二极管正向压降忽略不计，且R L >>R ，试画出输出电压o u 的波形。

图1-3 题1-3 图1-4 题1-41-5 写出三极管的三种工作状态，并说明在三种状态下发射结、集电结的偏置状况。

1-6 今测得放大电路中一三极管的各极对地电位分别为-1V ，-1.3V ，-6V ，试判别三极管的三个电极，并说明是硅管还是锗管，是NPN 型还是PNP 型。

1-1 已知放大电路中一三极管各极对地电位分别为4.2V ，3.5V ，9.6V ，试判别管子的类型、管子的三个电极，并说明是硅管还是锗管。

1-8 在电路中测得各三极管的三个电极对地电位如图1-5所示，其中NPN 型为硅管，PNP 型为锗管，判断各三极管的工作状态。

图1-5 题1-82-1 已知放大器如图1-1所示，E C =12 V , R B1=30K, R B2=10K, R C =3K, R F =390Ω, R E =3K, R L =3K,β=50求：(1).静态工作点；(2).画出微变等效电路；(3).电压放大倍数；(4).放大器的输入电阻；(5).放大器的输出电阻。

2-2 在图2-2的放大电路中,已知E C =15 V , R C =5K, R L =5K, R B =500K, β=50求(1).估算静态工作点；(2).晶体管的输入电阻; (3). 画出微变等效电路； (4). 总的放大倍数2-3 放大电路如图2-3所示,晶体管的β=50, E C =12 V , R C =2.5K, R E =1.5K,R B1=36K, R B2=12K, 求(1).估算放大电路的静态工作点；(2). 画出微变等效电路； (3).输出端未接负载电阻时的电压放大倍数；(4). 输出端接负载电阻R L =2.5K 时的电压放大倍数。

第一章 直流电路 复习与考工模拟参考答案一、填空题1．12 V 、24 V 、36 V 2．5 W 3．2.178×108 J 4．并联 5．12 K Ω 二、选择题 1．D2．A3．D4．D5．C三、判断题1．× 2．× 3．× 4．√ 5．√ 四、分析与计算题1．0.01 A ；10 mA ；1.0×104 μA 2．（1）A 115（或0.45 A ）（2）5.6 KW •h （3）2.8元第二章 电容与电感 复习与考工模拟参考答案一、填空题 1．106；1012 2．耐压3．储能；磁场；电场 4．103；1065．电阻（或欧姆） 二、选择题 1．D2．A3．C4．B5．A三、判断题1．√2．×3．×4．√5．√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1．安培定则（或右手螺旋定则）2．安培；BIlF=3．软磁物质；硬磁物质；矩磁物质4．电磁感应现象5．楞次二、选择题1．B 2．A 3．C 4．A 5．B三、判断题1．√2．√3．√4．×5．×四、分析与作图题1．略2．电流方向：BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1．振幅（最大值或有效值）；频率（周期或角频率）；初相2．V220（或311 V）；s2.0；rad/s)02（或314πrad/s1003．有效值4．电压与电流同频同相；电压超前电流900；电流超前电压9005．正比；反比6．在电感性负载两端并联一容量适当的电容器二、选择题1．B 2．B 3．B 4．D 5．C三、判断题1．×2．√3．×4．×5．√ 6. ×7. ×四、分析与计算题1．最大值：10 A；有效值：A5；周期：0.2 s；频率：5 Hz；初相：150022．440 W3．（1）R＝6Ω；L＝25.5 mH （2）0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1．线电压；相电压；相电压；线电压2．220 V；380 V3．3；等于4．使不对称负载获得对称的相电压5．3；等于二、选择题1．D2．C3．A4．B5． A三、判断题1．√2．√3．√4．√5．×四、分析与作图题1．星形和三角形两种；画图略2．星形联结承受220V相电压；三角形联结时则承受380V线电压。

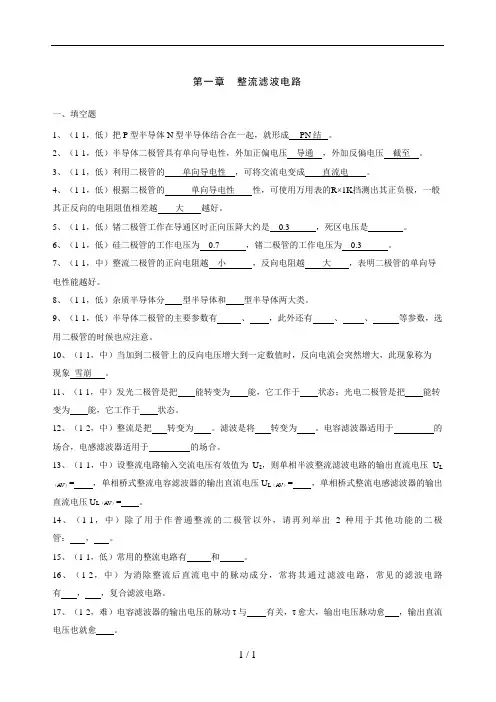

第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成 PN结。

2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。

3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。

4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。

5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。

6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。

7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。

8、（1-1，低）杂质半导体分型半导体和型半导体两大类。

9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。

10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。

11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。

12、（1-2，中）整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合，电感滤波器适用于的场合。

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L= ，单相桥式整流电容滤波器的输出直流电压U L（A V）= ，单相桥式整流电感滤波器的输出（A V）直流电压U L（A V）= 。

14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。

15、（1-1，低）常用的整流电路有和。

16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。

17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。

第10章习题解答10-1 在题图10-1所示的单相半波整流电路中，已知变压器次级电压有效值U 2=20V ，负载电阻R L =100Ω，试求：(1) U 0和I 0；(2) 当U 1上升10%时，二极管平均电流I D 和最高反向电压U DRM 。

解：（1）根据单相半波整流电路特点有 20.450.45209O U U V ==±⨯= 90.0990100O O L U I A mA R ==== （2）∵1U 上升10%∴2U 上升10% 即U 2=20×（1+0.1）=22V 220.459.90.1100100O D O L U I I A R ⨯===== 222222DRm m U U U V ===10-2 有一单相桥式全波整流电路如题图10-2所示，U 0=36V ，R L =200Ω，试求：(1)变压器次级电压和电流的有效值； (2)整流二级管电流I D 和反向电压U DRM 。

解 ：（1）由全波整流电路的特点有 ∵20.9O U U = ∴236400.90.9O U U V === ()()2222222011d sin d 1.11 1.11180200mA 2m m o I I i t I t t I ππωωππ=====⨯=⎰⎰（2）∵360.18180mA 200O O L U I A R ==== ∴11809022D o I I mA === 22402DRM U U V ==10-3 题图10-3所示为单相全波整流电路，R L =50Ω，当2102sin u t ω=时，试求：负载R L 上的平均电压U 0，平均电流I 0和二级管反向电压U DRM 。

题图10-1R L U 2U 1U O+−I o题图10-2题图10-3解：由全波整流特性有20.9O U U = 210U V = 0.9109O U V ∴=⨯= 918050OO LU I mA R ===DRM 2M 2222202U U U V ===10-4 在题图10-4所示电路中，二极管为理想元件，u i 为正弦交流电压，已知交流电压表V 1的读数为100 V ，负载电阻R L = 1 k Ω，求开关S 断开和闭合时直流电压表V 2和电流表A 的读数。

第七章整流滤波电路参考答案一、填空题1、PN结2、导通，截止3、单向导电性，直流电4、单向导电，大5、0.2V，0.1V6、0.7V，0.3V7、小，大8、N，P9、最大平均整流电流，最高反向工作电压，反向电流，正向压降，工作频率10、反向击穿11、电，光，正向偏置，光，电，反向偏置12、交流电，脉动的直流电，脉动的直流电，平滑的直流电，负载电流较小且变化不大，负载电流较大13、0.45 U2，1.2U2，0.9 U214、稳压二极管，发光二极管半波整流电路，桥式整流电路/全波整流电路16、电容滤波电路，电感滤波电路17、电容器放电快慢，小，平滑18、b，a，a二、选择题1、A2、B3、C4、Ａ5、（B6、B7、B8、A9、D10、B11、B12、B13、D14、A15、A16、:B17、B18、D19、C20、B21、A22、D23、D24、C25、B26、A27、B28、D29、B30、C31、B32、B三、判断题1、对2、对3、错4、对5、对6、对7、错8、对9、错10、错11、对12、对13、错14、对四、简答题1、PN结是P型半导体和N型半导体交界面附近的一个特殊区域。

它的最大的特性是单向导电性，正偏时导通，反偏时截止。

2、应使管子的正向电阻小一点，反向电阻大一点。

3、因为当二极管两端有电压加载时，通过二极管的电流与加在二极管两端的电压不是线形关系。

此时二极管两端电压与通过它的电流的关系即二极管的伏安特性。

以电压为横坐标，以电流为纵坐标绘制出的曲线即为它的伏安特性曲线。

4、（当二极管两端加所加的正向电压较小时，二极管不能导通，这段电压称为死区电压。

硅管的死区电压值约为0.5V，锗管的死区电压值约为0.1V。

5、根据二极管的单向导电性：外加正偏电压时导通，外加反偏电压时截止，可以以此来发挥开关的闭和、断开作用。

6、选用二极管时主要考虑最大平均整流电流I F和最高反向工作电压U RM两个参数，是指二极管允许长期通过的最大正向平均电流；是保证二极管不被击穿的最高反向电压。

第一章整流滤波电路参考答案一、填空题 1、 PN 结 2、 导通，截止3、 单向导电性，直流电4、 单向导电，大5、 0.2V, 0.1V6、 0.7V, 0.3V7、 小，大8、 N, P9、 最大平均整流电流，最高反向工作电压，反向电流，正向压降，工作频率 10、 反向击穿11、 电，光，正向偏置，光，电，反向偏置12、 交流电，脉动的直流电，脉动的直流电，平滑的直流电，负载电流较小H 变化不大，负载电流较大13、 0.45 6，1.2U2，0.9 5 14、 稳压二极管，发光二极管15、 半波整流电路，桥式整流电路/全波整流电路16、电容滤波电路，电感滤波电路17、电容器放电快慢,小，平滑18^ b, a, a二、选择题1、A 8、A 15、A 22、D 29、D 2、B 9、D 16、B 23、D30、B 3、C 10、B17、B24、C31、C 4、A18、D 25、B 32、B 11、B5、 B6、 B7、 B 三、判断题12、 B 13、 D 14、 A19、 C 20、 B 21、 A26、 A 27、 B 28、 A33、B1、对2、对3、错4、对5、对6、对7、错8、对9、错10、错11、对12、对13、错14、对四、简答1、（1-1,低）什么是PN结？PN结有什么特性?答：PN结是P型半导体和N型半导体交界面附近的一个特殊区域。

它的最大的特性是单向导电性，正偏时导通，反偏时截止。

2、（1-1,低）欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：应使管子的正向电阻小一点，反向电阻大一点。

3、（1-1, 为什么说二极管是一-种非线形元件？什么是二极管的伏安特性？它的伏安特性曲线是如何绘制的？答：因为当二极管两端有电压加载时，通过二极管的电流与加在二极管两端的电压不是线形关系。

此时二极管两端电压与通过它的电流的关系即二极管的伏安特性。

以电压为横坐标，以电流为纵坐标绘制出的曲线即为它的伏安特性1111线。

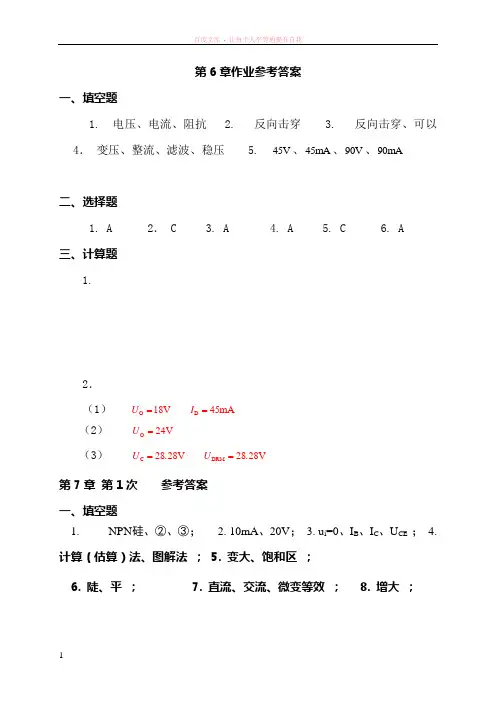

第6章作业参考答案一、填空题1. 电压、电流、阻抗2. 反向击穿3. 反向击穿、可以 4． 变压、整流、滤波、稳压 5. 45V 、45mA 、90V 、90mA 二、选择题1. A 2． C 3. A 4. A 5. C 6. A 三、计算题1. 2．（1） O D 18V 45mA U I ==（2） O 24V U = （3） C DRM 2828V2828V U .U .== 第7章 第1次 参考答案 一、填空题1. NPN 硅、②、③；2. 10mA 、20V ；3. u i =0、I B 、I C 、U CE ；4. 计算（估算）法、图解法 ；5. 变大、饱和区 ；6. 陡、平 ；7. 直流、交流、微变等效 ；8. 增大 ；二、选择题1. B ；2. A ；3. C ；4. C ；5. B ；三、计算题 1.（1）AR U U I BBECC B μ19=-=mA I I B C 9.1==βV R I U U C C CC CE 3.6=-=（2）Ω=≈K r r be i 7.1Ω==K R r C o 36.117-='-=beLu r R A β50-=⋅+=u si us A R r rA2. （1）近似计算 VU R R R V CC B B B B 8.2212=⋅+=mA R R U V I I E E BE B E C 7.15.15.221==+-=≈A I I CB μβ34==V R R R I U U E E C C CC CE 8.38.47.112)(21=⨯-=++-=1B i R r =‖2B R ‖11])1([B E be R R r ≈++β‖2B R ‖Ω=+K R E 4.4])1[(1β Ω=K r o 38.854.4102506.04.44.4250)1(11-=⨯⨯-=+⋅-≈+⋅++'-=E s i i E be L us R R r r R r R A βββ（2）近似计算静态值C I 、CE U 与β值的大小无关而不变，B I 会随之减小。

第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成。

2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压，外加反偏电压。

3、（1-1，低）利用二极管的，可将交流电变成。

4、（1-1，低）根据二极管的性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越越好。

5、（1-1，低）锗二极管工作在导通区时正向压降大约是，死区电压是。

6、（1-1，低）硅二极管的工作电压为，锗二极管的工作电压为。

7、（1-1，中）整流二极管的正向电阻越，反向电阻越，表明二极管的单向导电性能越好。

8、（1-1，低）杂质半导体分型半导体和型半导体两大类。

9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。

10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象。

11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。

12、（1-2，中）整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合，电感滤波器适用于的场合。

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（A V）= ，单相桥式整流电容滤波器的输出直流电压U L（A V）= ，单相桥式整流电感滤波器的输出直流电压U L（A V）= 。

14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。

15、（1-1，低）常用的整流电路有和。

16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。

17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。

18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。

第1章 电路的基本知识1.1 电路的概念（1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。

A ．电源的作用：将其他形式的能转换成电能。

B ．负载的作用：将电能转换成其他形式的能。

C ．中间环节的作用：传递、分配和控制电能。

1.2 电路中的主要物理量（1）零、负电位、正电位（2）3、1.5、3、1.5、0、3（3）-7，-51.3 电阻（1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据Sl R ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律（1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。

（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。

1.5 电功与电功率（1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. ×二、选择题1. C2. C3. B4. B5. B6. B7. C8. B三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 S l R ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V10)5(5=--=-=c b bc V V U V15)5(10=--=-=c a ac V V U V15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V（3）20102=⨯==Ir U r V4．（1）8804220=⨯==UI P W（2）15840001800880=⨯==Pt W J（3）1440018005.0422=⨯⨯==Rt I Q J（4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接（1）5.04211===R U I A 10205.022=⨯==IR U V1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab（b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab （c ）Ω===1444R R ab （d ）R R R R R R R R ab ++++=)2()2(Ω=⨯==53245858R 2.2 基尔霍夫定律（1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+128038050008.0008.0322332=+=+⨯=+I R I I I I即 解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换（1）rE I s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。

电工电子技术练习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

精心整理第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。

2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。

3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。

4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。

5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。

6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。

7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。

8、（1-1，低）杂质半导体分型半导体和型半导体两大类。

9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。

10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。

11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。

12、（1-2，中）整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合，电感滤波器适用于的场合。

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（A V）=，单相桥式整流电容滤波器的输出直流电压U L（A V）=，单相桥式整流电感滤波器的输出直流电压U L（A V）=。

14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。

15、（1-1，低）常用的整流电路有和。

16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。

17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。

《电子技术基础》第二章整流与滤波电路习题册第二章整流与滤波电路一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。

（1）电容滤波适用于大电流场合，而电感滤波适用于高电压场合。

（）（2）全波整流电路中，流过每个整流管的平均电流只有负载电流的一半。

（）（3）单相桥式整流电容滤波电路中与单相半波整流电容滤波电路中，每个二极管承受的反向电压相同。

（）（4）半波整流电路中，流过二极管的平均电流只有负载电流的一半。

（）（5）硅稳压管并联型稳压电路的负载任意变化，稳压管都能起稳压作用。

（）（6）电解电容的电极有正、负之分，使用时正极接高电位，负极接低电位。

（）（7）任何电子电路都需要直流电源供电，因此需要直流稳压电源。

（）（8）在整流电路后仅用电阻就构成滤波电路。

（）（9）整流电路能将交流电压转换成单向脉动电压，是利用了二极管的单向导电性。

（（）（10）全波整流电路中，其中一个整流管短路时对整流电路不影响，输出仍为全波整流。

（）二、选择正确答案填入空内。

1、滤波电路中整流二极管的导通角较大，峰值电流很小，输出特性较好，适用于低电压、大电流场合的滤波电路是（）A、电感B、电容C、复式D、有源分析如下图，选择正确答案填在括号内（第2题～第5题），已知U2=10V。

2、接入滤波电容后，输出直流电压为（）A、升高B、降低C、不变D、为零3、接入滤波电容后，二极管的导通角为（）A、加大B、减小C、不变D、为零4、输出电压的平均值U O约为（）A、10VB、14VC、16VD、12V5、若D1短路，则（）A、U0减小一半B、U O不变C、D3、D4发热D、D2或变压器烧坏分析如下图，选择正确答案填写在括号内（第6题～第11题）。

6、设U2有效值为10V，则电容两端电压为（）A、4.5VB、9VC、12VD、14V7、若电容C脱焊，则Ui为（）A、4.5VB、9VC、12VD、14V8、若二极管D4接反，则（）A、变压器被短路，D1、D2或变压器被烧坏B、变为半波整流C、电容C将过压而击穿D、稳压管过流而烧坏9、若电阻R短路，则（）A、U O将下降B、变为半波整流C、电容C将过压而击穿D、稳定管过流而损坏10、设电路正常工作，当电网电压波动而使U i增大时（负载不变），I R将增大，则I W将（）A、增大B、减小C、基本不变D、为零11、设电路正常工作，当负载电流I O增大时（电网电压不变），I R将基本不变，则I W将（）A、增大B、减小C、基本不变D、为零12、在单相整流电路中，流过负载电阻的电流是（）A、交流电流B、平滑直流C、脉动直流D、纹波电流13、在单相桥式整流电路中，设变压器副边电压有效值为U2，若负载开路，则每只整流二极管承受的最高反向电压是（）A、2U2B、2U2C、22U2D、U214、在单相桥式整流电路中，设变压器副边电压有效值为U2=100V，则负载两端平均电压是（）A、100VB、90VC、45VD、141V15、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象A、输出电压升高B、输出电压为零C、有半周短路，输出电压明显下降D、输出电压不变三、填空题1、硅稳压管通常工作在区域。
