房屋建筑施工全过程图解1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵,柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
建筑施工全过程图解1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵,柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
解析地铁施工全过程一、地铁车站施工技术及流程1、地铁车站施工流程(明挖顺筑)2、主要施工技术——地墙围护泥浆护壁原理示意图•泥浆的作用防止槽壁坍塌悬浮槽内土渣,防止沉渣产生把土渣携带出地面冷却和润滑挖槽机现浇混凝土导墙施工开挖基槽浇筑混凝土推板纠偏式液压抓斗挖槽机工艺布置施工槽段常见形式接头管顶拔装置3、主要施工技术——桩基钻孔桩施工示意图4、主要施工技术——加固5、主要施工技术——降水基本公式:基坑底板至承压含水层顶板间的土压力应与承压水的顶托力基本平衡。
即:其中:h—基坑底至承压含水层顶板间距离(m);γs—基坑底至承压含水层顶板间的土的重度(kN/m3) H—承压水头高度至承压含水层顶板的距离;γw—水的重度(kN/m3),取9.8kN/m3;降水目的:(1)疏干开挖范围内土体中的地下水,方便挖掘机和工人在坑内施工作业;(2)降低坑内土体含水量,提高坑内土体强度(3)保证基坑的稳定,防止基坑突涌水6、主要施工技术——开挖(1)第一步土方开挖:地表开挖至冠梁底,施做冠梁和第一道混凝土支撑。
(2)第二步土方开挖:中间拉槽开挖,两端预留土挖至第二、三、四、五道支撑下50cm左右,开始架设钢支撑。
(3)第三步土方开挖:开挖至基底上30cm,采用人工开挖至基底标高。
两个端头井先行施工,从两端向中间实施挖土施工。
7、主要施工技术——支撑8、主要施工技术——结构回筑9、主要施工技术——施工监测在众多的地铁施工步骤中,其中地铁的测量工作是极其重要和关键的一步,其中包括测量准备、地铁平面控制测量做法、地铁搞成控制测量、明挖车站及隧道施工测量、联系测量、地下控制测量、暗挖隧道施工测量、贯通测量及断面测量、变形监测等等,可谓是贯穿了整个地铁设计施工的全过程。

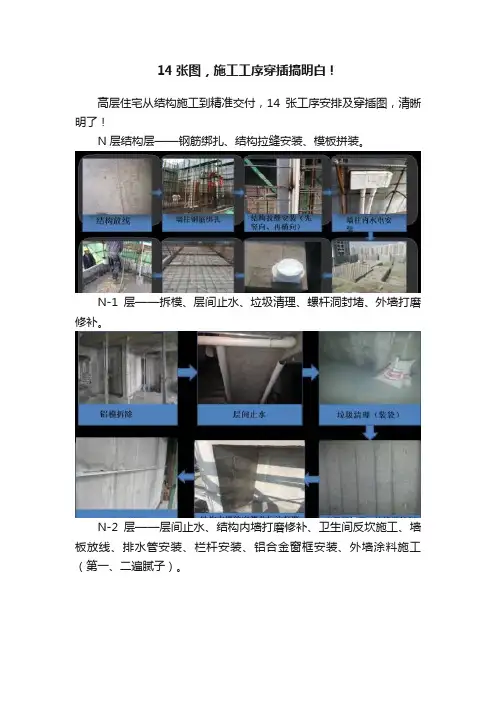

14张图,施工工序穿插搞明白!
高层住宅从结构施工到精准交付,14张工序安排及穿插图,清晰明了!
N层结构层——钢筋绑扎、结构拉缝安装、模板拼装。
N-1层——拆模、层间止水、垃圾清理、螺杆洞封堵、外墙打磨修补。
N-2层——层间止水、结构内墙打磨修补、卫生间反坎施工、墙板放线、排水管安装、栏杆安装、铝合金窗框安装、外墙涂料施工(第一、二遍腻子)。
N-3层——墙板安装、铝合金窗玻璃安装、消防立管安装。
N-4层——墙板与结构交接处挂网、沉箱防水、天花装修第一遍腻子、地面水泥砂找平、户内给水管安装。
N-5层——墙板嵌缝修补、墙板线盒及线管安装、卫生间回填及
二次防水、天花吊顶、照明穿线、保温板安装。
N-6层——卫生间及电梯间墙砖、厨房地砖、客厅天花封板、入户门框、防火门框安装、消防栓安装、水电管井刮N型腻子。
N-7层——客厅、卫生间及电梯间地砖、厨房墙砖、门槛石安装、管井穿强弱电线管及给水管。
N-8层——窗台石安装、厨卫间天花吊顶及封板、门套基层安装、墙面第一遍腻子施工(第一、二遍腻子)。
N-9层——墙面、天花第二遍腻子、门贴脸及门套安装、入户门安装。
N-10层——墙面、天花打磨、喷底漆、上面漆;户内门安装。
N-11层——部品安装。
N-12层——木地板安装;水电、洁具、五金安装调试。
N-13层——开荒保洁。
1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵,柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
房屋建筑施工全过程图解1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵,柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
路基⼟⽯⽅施⼯全过程图⽂⽆论在铁路⼯程或者公路⼯程建设中,路基⼟⽯⽅⼯程是⼀项⼗分基础且重要的的施⼯步骤,路基⼟⽯⽅施⼯不仅仅是只需要⾯对施⼯量⼤这么⼀个问题,我们更需要知道如何处理和应对它复杂多变的施⼯条件,今天⼀起来看看常见的路基⼟⽯⽅中都有哪些施⼯注意要点吧。
前⾔:在介绍路基⼟⽯⽅施⼯之前我们,先通过⼀张图来巩固⼀下路基的基本结构都有哪些。
⼀、施⼯准备1、⼈员和机械设备准备1)⼈员准备包括项⽬经理部管理⼈员及其协作队伍管理⼈员和现场的机械操作⼈员和⼯⼈。
2)设备准备包括在实际施⼯中能所⽤的机械设备及其仪器。
3)其中包括挖机、装载机、推⼟机、平地机、压路机、⾃卸车、洒⽔车等⼀些⼩型机具。
2、测量准备1)路基开⼯前⾸先对导线测量,后对路基横断⾯进⾏复测,并绘制CAD图,计算⼟⽯⽅量并与施⼯图纸⽐较,找出与设计不同的地⽅,并核实⼯程数量是否与图纸⼀致。
2)路基开⼯前进⾏路基中⼼放样,填⽅路段根据坡度重新进⾏坡脚放样,挖⽅段根据边坡坡度进⾏边坡开挖线边线放样。
3)测量⼈员放好桩位后,现场技术⼈员应对桩位进⾏保护,防⽌桩位丢失及移位。
⼆、路基设计标⾼:路拱横坡2.0%,旋转轴及设计标⾼位置在中央分隔带边缘。
对于整体式路基,超⾼绕中央分隔带外边缘旋转;对于分离式路基,超⾼旋转轴为距左侧⼟肩外边缘(前进⽅向)1.0m处,即不管是整体式还是分离式路基,超⾼旋转轴相对于⾏车道中⼼位置保持不变,但⼟路肩保持正常的坡率向外倾斜。
超⾼过渡在缓和曲线内挖除。
三、路基桩点布置图3、现场准备(⼟⼯试验)开⼯前对⼯程沿线和取⼟场的填料每5000⽴⽅⽶或⼟质变化时按《公路⼟⼯试验规程》规定的⽅法取样进⾏试验,测定填料的类别、等级、液塑限、天然密实度等详细数据,⽤重型击实法确定⼟的最⼤⼲密度和最佳含⽔量。
为填料选择以及压实⼯艺提供依据。
路堑开挖 (施⼯⽅法考虑深度,长度,地形,⼟质等情况):较短⽽深的路堑:横断⾯全宽,采⽤全断⾯横挖法较短⽽深的路堑:△全断⾯横挖法较长路堑:1、分层纵挖:横断⾯全宽纵向分层开挖;2、通道纵挖:沿纵向开挖⼀条通道,再开挖两边;3、混合式开挖法:沿纵向挖通道,再横向挖。
钢结构施工全过程(图文并茂),不怕你学不会基础开挖基础垫层支模垫层砼浇注地脚螺栓预埋我们一直这样做:先将地脚螺栓按设计尺寸组立成组;按照设计尺寸制作一块“模板”,标出轴线的位置;预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内,把“模板”套到组立好的地脚螺栓上,利用经纬仪、水准仪把模板定位好,再用电焊机把地脚螺栓与钢筋及混凝土模板固定好,固定时要保证地脚螺栓与混凝土模板的相对位置。
浇筑砼时应注意的问题:砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣,待钢结构安装时再解开。
砼浇筑过程中,要尽量避免踩在模板上,振动棒要尽量避免直接碰螺栓,特别不要碰撞螺扣。
砼浇筑完毕后要派人检查柱顶标高,不符合要求的在砼初凝前整改好。
混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。
基础基础回填边部压实隅撑连接一、安装前的准备工作1、核对进场资料、质量证明、设计变更、图纸等技术资料2、落实深化施工组织设计,做好起吊前的准备工作3、掌握安装前后的外界环境,如风力、温度、风雪、日照等4、图纸的会审和自审5、基础验收6、垫板设置7、灌筑砂浆采用无收缩微膨胀砂浆,且比基础砼高一个等级钢结构进场二、钢柱子安装设置标高观测点和中心线标志,标高观测点的设置应与牛腿支承面为基准,且便于观察,无牛腿柱应以柱顶端与桁架连接的最后一个安装孔中心为基准。
中心线标志应符合相应规定多节柱安装时,宜将柱组装后再整体吊装。
钢柱吊装后应进行调整,如温差、阳光侧面照射等引起的偏差柱子安装后允许偏差应符合相应规定屋架、吊车梁安装后,进行总体调整,然后再进行固定连接。
长细比较大的柱子,吊装后应增加临时固定措施。
柱间支撑应在柱子找正后再进行安装。
钢柱吊装三、吊车梁的安装应在柱子第一次校正的柱间支撑安装后进行,安装顺序从有柱间支撑的跨间开始,吊装后的吊车梁应进行临时固定。
吊车梁的校正应在屋面系统构件安装并永久连接后进行,其允许偏差应符合相应规定。
其标高的校正可通过调整柱底板下垫板厚度进行。
房屋建筑施工全过程图解1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方.还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵,柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
一、前期施工准备阶段地质勘察地质单位受建设单位的委托,据设计提供的相关资料,对拟建场地通过各种勘察手段和方法对地质结构或地质构造:地貌、水文地质条件、土和岩石的物理力学性质等,做出分析评价出具详细的“岩土工程勘察报告”,为设计和施工提供所需的工程地质资料。
文物勘察根据国家文物保护法相关规定:进行基本建设工程,建设单位应当事先报请政府文物行政部门组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。
考古调查、勘探中发现文物的,由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施;遇有重要发现的,由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。
建筑边坡与深基坑工程的设计方案评审设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术规范和相关的强制性条文,对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。
其目的是:为加强对建筑边坡与深基工程的管理,确保建设工程及其相邻建(构)筑物和地下管线、道路的安全,土方开挖图确定后,依据国家相关规定:建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。
工程测量定位是指建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪。
施工现场市政临水临电报批建筑单位在取得建设行政主管部门批准的建筑工程许可证之后,持证明分别到电力公司、自来水公司办理临水临电审批手续。
三通一平三通一平是指基本建设项目开工的前提条件,具体指:水通、电通、路通和场地平整。
随着现场办公信息化,增加通讯、通网(五通)或通讯、通网、通邮、通气(七通)工地围栏及大门建设(一) 现场围档1、施工现场实行封闭式施工。
主要路段围墙不低于2.5米,一般路段的围墙不低于1.8米(用于企业宣传的围挡钢架及基础应进行专项设计)。
2、主入口处应设置大门,高度与围墙相适应,宽度不宜小于己于5米。
大门内侧应设置门卫室,其内张贴门卫制度。
大门外侧应当在围墙醒目处悬挂五牌一图,包括工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工和环境保护牌和施工现场平面图。
▼办公区、生活区搭建▼组织员工培训及图纸会审图纸会审是指工程各参建单位在收到设计院施工图设计文件后,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位负责组织并记录(也可请监理单位代为组织)。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点,找出需要解决的技术难题并拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。
二、地基与基础施工阶段基坑放线根据城市规划部门给定的水准点位,依据土方开挖图施测建筑工程基坑开挖边线,撒灰线时要考虑工作面和放坡系数。
基坑降水施工若设计基底高程低于地下水位,在基坑开前要进行降水工程。
因此开挖前需把地下水位降低到边坡面和坑底以下,以防止边坡的塌陷和流,并保证过程中处于疏干和坚硬的工作条件下进行开挖,持续时▲第一次土方开挖为桩基施工作准备(开挖应分层、分段开挖,分层对基坑进行支护)基坑支护从开挖到完成地面以下的全部隐蔽工程,常需经历多次降雨、周边堆载、振动、施工不当等许多不利条件,其安全度的随机性较大,事故的发生往往具有突发性。
最常用的支护型式为土钉墙喷锚支护。
桩基施工由桩和连接桩顶的桩承台桩组成的深基础或由柱与桩基连接的单桩基础,简称桩基,按受力特点可分为摩擦桩和端承桩,按照施工方式可分为预制桩和灌注桩。
单桩静载检测桩基施工结束并达到休止期后(对于砼灌注桩,龄期达到28d或预留同条件养护试块强度达到设计强度),开始做单桩静载检测,其抽检数量为施工桩总数的1%,且不小于3根。
第二次大开挖至基底设计标高桩间土开挖应注意对桩身的保护,并遵循““开槽支撑,先撑后挖,分层开挖,严禁超挖”的原则,预留20~30CM进行人工清挖,引定位桩检查基坑开挖尺寸、标高是否正确。
机械截桩头超过设计桩顶标高的部分采用机械截除(个别低于设计标高按设计要求接桩),截桩完成后应保证同一基坑内桩顶标高一致(高于基垫层顶5CM),确保桩身无破损。
桩基小应变检测桩目的:检测桩身缺陷及其位置,判定桩身完整性类别,抽检数量不应小于总桩数的20%,且不少于10根。
地基验槽验收目的:1、核对其平面位置、平面尺寸、槽底标高是否满足设计要求;2、核对土质和地下水情况是否满足岩土工程勘察报告及设计要求;3、检查是否存在软弱下卧层及空穴、古墓、古井、防空掩体、地下埋设物等及相应的位置、深度、性状。
基础垫层砼浇筑砖胎模一般用于地下室底板侧壁,由于是外防水,须在垫层上做防水,且防水要延伸到砖胎模上,以便以后浇注完混凝土后,防水能上翻到侧壁混凝土墙上,如果底板侧壁用模板的话,无法做防水,所以采用了用砖做模板的办法。
桩芯钢筋笼制作、安放、砼浇筑目的:为实现桩顶与基础筏板有效连接,加强桩顶抗剪强度;填芯深度设计无要求时,为桩径的3倍。
防水层及保护层施工尤其注意:桩头防水应严格按设计要求施工确保与底板防水层整体一致,保护层施工完毕后,引定桩测设出筏板边线、剪力墙、柱子等位置(即基础放线,用红漆标示主要构件位置)。
基础筏板施工施工内容包括:钢筋绑扎、上下层钢筋支架制作、安装,墙柱插筋、电梯井、集水坑、后浇带等支模,测温仪安放、电气接地网焊接、砼浇筑;参考工期15天。
地下室外墙防水正负结构完成,模板拆除后开始施工,施工内容:基层处理、防水层、保护层等参考工期10天。
基础回填土地下防水层保护层完成开始施工,施工内容:分层摊铺,分层压实、压实度检测。
三、主体结构施工阶段负一层主体结构施工施工内容:模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等,参考工期20天1、2主体结构施工(非标层)施工内容:模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等。
参考工期20天(工序同地下室结构)3~34主体结构施工(标准层)施工内容:模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等。
参考工期每层6天,共192天。
屋顶设备用房及造型主体结构施工施工内容:模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等,参考工期20天。
施工电梯安装主体结构施工至16层(主体结构完成1/2)开始安装,(随主体结构提升),为二次结构工程施工创造条件,工期5天,不占用总工期。
卫生间、厨房间排气道安装二次结构施工前3天安装,施工内容:洞口清理、吊运、安放钢筋支承、就位、临时固定、洞口封堵等。
砌体及二次结构主体结构至17层开始施工,施工内容:卫生间、空调板止水带支模、砼浇筑,砌体拉结筋、GZ、GL、QL、窗台压顶等植筋,砌体砌筑,砼构件钢筋绑扎、支模、砼浇筑等,标准工期每层5天,共180天,占用总工期58天。
四、节能工程施工阶段节能工程包括:墙体节能、幕墙节能、门窗节能、屋面节能、地面节能、配电与照明节能。
五、建筑装饰装修施工阶段内墙抹灰施工二次结构完成至17层开始,施工内容:基层处理、不同材料交接处钉钢丝网片、浇水、喷浆、打点、冲筋、分层抹灰、护角、包口、养护等,装饰工程均应样板先行,经各部门验收合格后方可大面积施工。
参考工期每层4天,共144天。
外墙面抹灰二次结构完成经结构验收合格开始施工,施工内容:外架局部调整、基层处理、不同材料交接处钉钢丝网、浇水、喷浆、挂垂线、分洞口、分层抹灰、养护等。
参考工期90天。
外墙面砖粘贴外墙面抹灰完成50%开始施工,施工内容:根据面砖模数分线排砖、墙面浇水湿润、刷胶水结合层、粘贴、勾缝、养护、清洗等。
参考工期90天。
铝合金门窗、阳台栏杆安装外墙面砖施工至35天开始施工,施工内容:校核洞口、门窗框固定、装饰管安装、缝缝隙填塞、打胶、玻璃、五金安装、成品保护,参考工期60天。
外架拆除外立面完成,经查与外立面相关的各项施工内容施工整改完毕。
外架拆除时应注意对铝合金外窗、外饰面等成品进行保护,参考工期40天。
入户门头外装外架拆除完成开始施工,施工内容:幕墙(石材、玻璃)、钢架玻璃雨棚、全玻门、内装交接处收口等。
参考工期30天。
室内砼(砂浆)楼地面施工内墙面抹灰、管道口吊洞完成开始施工,施工内容:基层清理、浇水湿润、打点、冲筋、刷素水泥结合浆、摊铺砼(砂浆)、槎平、压实,养护等,参考工期每层2天,共72天。
卫生间防水层施工室内砼(砂浆)楼地面层完成后开始施工,施工内容:面层试水、渗点处理、墙根倒角、细部处理基层干燥、刷处理剂、加设附加层(管道及墙根部)、刷涂膜防水层、闭水试验、防水保护层施工等,参考工期每层1天,共34天。
楼梯间踏步施工室内砼(砂浆)楼地面层完成后开始施工,施工内容:踏面放踏步线、基层处理、刷素水泥结合层、抹底层灰找平、找方、水泥砂浆面层槎平、压光、养护、成品保护等,参考工期每层1天,共34天。
楼梯扶手、护窗栏杆施工楼梯间踏步完成后开始施工,施工内容:扶手、栏杆制作、安装、成品保护等,参考工期每层1天,共34天。
室内涂饰施工室内楼地面层完成50%后开始施工,施工内容:基层处理、找角、打底找平、分遍批涂、刷面漆、刷踢脚线、成品保护等,参考工期每层2天,共68天。
地下车库地坪漆施工地下室所有工程完成开始施工,施工内容:基层处理、找角、打底找平、刷面漆、标示标线、车挡等刷等。
公共部分精装室内楼地面完成后开始施工,施工内容:工作面移交、电气线路改造、吊顶、墙面砖、地砖、电梯门套、灯具安装等,参考工期60天。
入户门及防火门安装精装地砖完成后开始施工,施工内容:施工准备、测量、安装固定、打胶等,参考工期30天。
六、屋面工程施工阶段屋面工程施工开始施工,施工内容:基层处理、保温层、找坡层、找平层、刷基层处理剂、防水层铺设、防水隔离层、保护层等,参考工期每层30天。
七、电梯安装施工阶段室内电梯安装调试内墙抹灰完成开始施工,施工内容:设备进场验收,土建交接检验,驱动主机,导轨,门系统,轿厢,对重(平衡重),安全部件,悬挂装置,随行电缆,补偿装置,电气装置,整机安装验收等,参考工期50天。
八、给水排水及采暖工程施工阶段室内给、排水及采暖系统安装施工内容:给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐、绝热;排水管道及配件安装、雨水管道及配件安装,及系统试验等。
室外给、排水及供热管网施工内容:给水管道安装,消防水泵接合器及室外消火栓安装,管沟及井室;排水管道安装,排水管道与井池;管道及配件安装,系统水压试验及调试、防腐,绝热等。
