施工电梯方案-含电梯基础及地下室顶板回撑方案1
- 格式:doc
- 大小:1.89 MB
- 文档页数:16
目录一、编制依据二、工程概况三、施工电梯基础技术方案(一)施工电梯安装在地下室顶板上(二)施工电梯安装在地面上住宅及地下室施工电梯安装及拆卸方案编制依据1、《建筑施工手册》(第四版)(中国建筑工业出版社)2、《建筑地基基础工程施丄质量验收规范》GB50202-20023、《建筑机械使用安全技术规程》JGJ33-20014、《建筑施工安全检杳标准》JGJ59-20115、《SC系列施工升降机使用说明书》6、《东莞市冠联实业投资有限公司艾炜特电子产品生产坝目宿舍楼施丄图纸》7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)&《施工升降机》(GB/T 10054-2005)9、《高处作业安全技术规范》(JGJ80-91)二、工程概况工程名称:创业商业大厦1号办公楼;2号办公楼;3 号商业、办公楼;4 号商业、办公楼;5号地下室。
本工程位于东莞市莞城街道万园东路,总建筑面积78420.64 m2,1号办公楼建筑面积16533.053吊,地上27层,建筑高度84.10m。
2号办公楼建筑面积17024.799吊,地上26层,建筑高度81.10m。
3号商业、办公楼建筑面积17865.11 m,地上24层,建筑高度88.90m。
4号商业、办公楼建2 、.筑面积16456.849 m,地上26层,建筑高度81.15m。
5号地下室建筑面积9727.285m2,地下1层,建筑高度3.9m。
根据总平布置图,各楼号的施工图及现场实际情况,本工程拟采用4_台SCD200/200G6工电梯。
、施工电梯基础技术方案(一)、施工电梯安装在地下室顶板上(1# 2#电梯)1、施工电梯基本参数施工电梯型号:SC 200/200G 吊笼形式:双吊笼;架设总高度:100m标准节长度:1.508m;吊笼底部尺寸:3.2 m *1.5m ;标准节重:170kg;吊笼重量:2*1700kg ;额定载重量:2*2000kg ;护栏重量:1480kg ;对重体重量:2*1000kg ;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处理,满堂钢管架应经受力计算后进行搭设。
施工电梯安装方案和基础位于地下室顶板上的安全加固方案报告一、施工电梯安装方案施工电梯的安装方案需要满足以下要求:1.建立安全管理体系,明确施工电梯安装的责任及相应的安全措施。
2.根据地下室顶板的结构情况,选择适合的施工电梯型号。
3.在施工电梯安装前,进行必要的勘察和测量,确定电梯的安装位置。
4.确保施工电梯的周围环境清理干净,避免杂物和障碍物影响电梯的安装。
5.进行施工电梯的组装和调试。
根据电梯的安装说明书,按照正确的顺序安装各个组件,并进行相应的调试和检测。
6.施工电梯安装完成后,进行全面的试验和检验,并满足相关技术规范的要求。
7.在施工电梯安装期间,制定安全措施,确保工人和相关人员的安全。
8.按照相关法律法规的要求,对施工电梯进行定期的维护和保养。
二、地下室顶板上安全加固方案在地下室顶板上进行基础的安全加固是确保电梯的安装质量和使用安全的关键之一、下面是一个地下室顶板上的安全加固方案:1.开展地下室顶板的结构勘察,确定加固方案。
根据勘察数据和计算结果,确保加固方案的合理性和可行性。
2.清理地下室顶板表面的灰尘和杂物,确保施工的平整度和干净度。
3.根据加固设计方案,选择合适的加固材料和工艺。
加固材料可以包括钢筋、混凝土和PC板等。
4.在地下室顶板上进行加固钢筋的安装。
根据加固方案,在地下室顶板上打孔,并将钢筋穿过孔洞,固定在顶板和地面之间。
5.开展混凝土加固。
根据加固方案,将混凝土浇筑到地下室顶板上,并用专用工具进行压实,确保加固层的密实性。
6.安装PC板进行二次加固。
根据加固方案,将预制的PC板安装到地下室顶板上,并使用专用的螺栓和螺母进行固定。
7.加固完成后,进行质量验收和检测。
对加固后的地下室顶板进行力学性能和安全性能的测试,确保加固工程的质量和效果。
8.编制加固方案总结报告,记录加固工程的过程和结果。
并提出后续维护和监测建议,确保地下室顶板的长期稳定和安全使用。
在施工电梯安装方案和地下室顶板上安全加固方案中,我们将注重技术、质量和安全三方面的综合考虑。

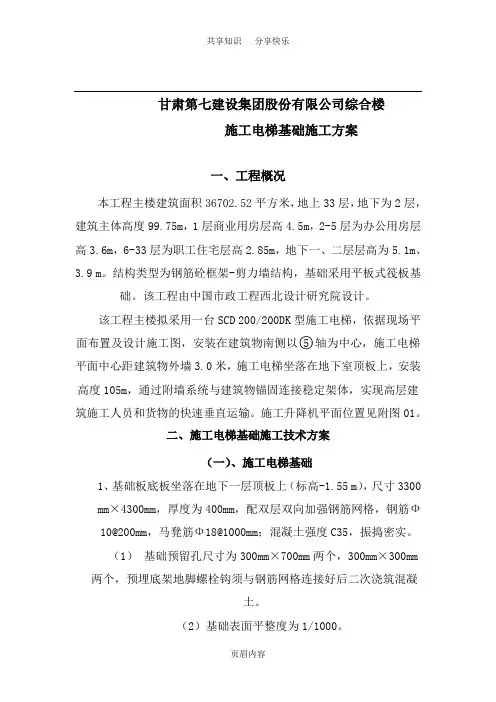

甘肃第七建设集团股份有限公司综合楼施工电梯基础施工方案一、工程概况本工程主楼建筑面积36702.52平方米,地上33层,地下为2层,建筑主体高度99.75m,1层商业用房层高4.5m,2-5层为办公用房层高3.6m,6-33层为职工住宅层高2.85m,地下一、二层层高为5.1m、3.9 m。
结构类型为钢筋砼框架-剪力墙结构,基础采用平板式筏板基础。
该工程由中国市政工程西北设计研究院设计。
该工程主楼拟采用一台SCD 200/200DK型施工电梯,依据现场平面布置及设计施工图,安装在建筑物南侧以○5轴为中心,施工电梯平面中心距建筑物外墙3.0米,施工电梯坐落在地下室顶板上,安装高度105m,通过附墙系统与建筑物锚固连接稳定架体,实现高层建筑施工人员和货物的快速垂直运输。
施工升降机平面位置见附图01。
二、施工电梯基础施工技术方案(一)、施工电梯基础1、基础板底板坐落在地下一层顶板上(标高-1.55 m),尺寸3300mm×4300mm,厚度为400mm,配双层双向加强钢筋网格,钢筋Ф10@200mm,马凳筋Ф18@1000mm;混凝土强度C35,振捣密实。
(1)基础预留孔尺寸为300mm×700mm两个,300mm×300mm 两个,预埋底架地脚螺栓钩须与钢筋网格连接好后二次浇筑混凝土。
(2)基础表面平整度为1/1000。
(3)基础平面两侧做集水坑1000 mm ×1200 mm×1500 mm,周围设排水沟,保证排水良好。
(4)制作基础时必须同时埋好接地,埋深不小于0.5m。
(圆钢直径不小于12mm,扁钢截面不小于100mm²、厚度不小于4mm)。
(5)提供完整的隐蔽验收资料和混凝土强度报告。
详见租赁单位提供的附图(二)施工电梯基本参数施工电梯安装在地下室顶板上,顶板底用满堂碗口脚手架及钢管架进行加固处理,加固连续两层(地下1、2层),满堂钢管架应经受力计算后进行搭设。
施工电梯安装方案及基础位于地下室顶板上的安全加固方案1.1施工电梯安装方案本工程高层采用6台SC200/200施工电梯。
负责高层主体及粗装饰阶段的垂直运输工作.一、准备工作1、人员准备:为保证安拆工作安全顺利进行,特成立安拆领导小组:2、部件检查:对各零部件进行检查,发现部件在运输贮藏,装卸过程中受到损伤的,必须进行更换,电梯要进行维修,保养,恢复电梯的良好性能并将导轨井架的插口,连接螺栓清除锈皮,适量涂抹润滑油,准备好各种安装工具.二、基本要求1、施工人员要求持证上岗,必须熟悉电梯性能,结构特点及操作方法,能及时处理作业中发生的问题.2、施工人员要明确分工,确定指挥联系信号,由专人统一指挥.3、遵守相关保证安全作业纪律,进入施工现场必须带好安全帽。
4、安装(拆除)时操作人员限额三人(平台上两人,操作室一人),同时其他重物不得超过250kg。
5、操作人员操作时必须系好安全带,穿防滑鞋,高空作业人员的身体情况要符合国家劳动局的有关规定,严禁酒后作业.6、施工现场应在施工电梯配电箱右方不超过5米处设置60A刀闸,闸箱内设置漏电保护器,加设安装电压要求380V±5%.7、大雨天、雾天及五级风以上的天气,不得进行安装和拆除工作.8、明确安装流程:底座→梯笼→放平衡重→第一节(4~6节)导轨架→上限位及上极限行程开关碰铁→第一道附着(校正)→电缆导线护线装置→第二节导轨架→……→最后一道附着→最后部分导轨架安装→上限位及上极限行程开关碰铁→天轮→平衡重安装→搭设料台→防护门安装→自检验收→正式报验三、底座、梯笼的安装1、基础(见下图)砼强度达到设计要求的C15标号后方可进行安装工作,安装前将基础清扫干净。
3、用水准仪抄平后,将地脚螺栓插入基础预留孔内,并浇筑C30素砼,待砼强度达到50%时,将螺母锁紧。
4、将平衡重吊入,平衡重下方垫适当高度的木方。
5、梯笼偏差调整1)、齿轮与齿条啮合侧隙调整:啮合侧隙用靠背轮进行调整,松开靠背螺母转动偏心套,就可以改变啮合侧隙,用塞尺测量啮合侧隙,当侧隙达到设计要求时(0。
地下室顶板上电梯基础加固施工方案施工准备首先,施工前需要制定详细的施工方案,并根据方案准备相应的工具、设备和材料。
同时,必须在施工前进行现场勘测和检测,以获取地下室顶板结构的相关数据。
加固设计在施工前,应根据地下室的结构特点和电梯的要求,综合考虑静荷载、动荷载和地震力的作用,进行加固设计。
设计方案包括基础的形式、尺寸、钢筋配置和混凝土强度等。
施工工序1.清理地坪:首先,需要将地坪上的附着物清理干净,为施工做好准备。
2.建立基础:按照设计方案,挖掘基础坑,然后按要求浇筑基础混凝土。
在混凝土浇筑前,需要进行基础钢筋的绑扎和检查,确保基础的坚固和牢固。
3.加固地下室顶板:在地下室顶板上铺设加固材料,如玻璃纤维布、钢筋网等,以增加地下室的承重能力。
然后,按照设计要求进行混凝土浇筑,确保加固层的稳固和可靠。
4.电梯井施工:根据设计要求,在地下室顶板上建造电梯井结构,包括电梯井墙和井道钢筋混凝土构件。
5.结构连接:将电梯基础与地下室顶板进行牢固的连接,以确保电梯基础和地下室顶板之间的承重传递。
安全措施在施工过程中,应严格遵守相关安全规定,并采取相应的安全措施进行施工。
如在高处作业时,必须佩戴安全帽、安全绳,严禁越过安全护栏等。
施工质量控制为了保证施工质量,应进行严格的质量控制。
施工过程中要进行相应的检测,如混凝土强度试验、钢筋绑扎质量检查等。
并合理安排工程进度和施工人员,确保施工质量和工程进度。
总结地下室顶板上电梯基础加固施工方案需要根据实际情况进行设计和施工,合理选取材料、采用合适的工序和措施,以确保加固效果和施工质量。
同时,施工过程中一定要注意安全,严格遵守相关规定,以确保施工过程的安全性和施工工程的可靠性。
地下室顶板上-电梯基础施工方案一、前言地下室作为建筑中重要的空间部分,其顶板上的电梯基础施工方案显得尤为关键。
本文将针对地下室顶板上电梯基础的施工方案进行详细探讨,包括工程准备、设计要点、施工步骤等内容,以期为相关施工人员提供参考指导。
二、工程准备在进行地下室顶板上电梯基础施工之前,需做好以下准备工作:1.核实设计图纸,了解电梯基础的具体位置和尺寸要求。
2.确定施工区域,做好施工场地的清理和平整工作。
3.准备所需的施工机械设备和工具,包括挖掘机、搅拌机、测量工具等。
4.保证施工人员具备相关的技术培训和安全意识。
三、设计要点1.电梯基础的承载能力需符合设计要求,考虑到电梯设备的重量和使用情况。
2.基础的深度和尺寸应符合设计图纸的要求,确保基础的稳固性和安全性。
3.应考虑地下室顶板上电梯基础与周围结构的连接方式,保证施工质量和稳定性。
四、施工步骤1.确定基础位置:根据设计图纸标明的位置和尺寸,在地下室顶板上确定电梯基础的具体位置。
2.开挖基础:利用挖掘机逐步开挖基础,保证基础的深度和尺寸符合设计要求。
3.浇筑混凝土:在基础位置浇筑混凝土,注意混凝土的配比和浇筑工艺,确保基础质量。
4.完成基础连接:待混凝土凝固后,进行与周围结构的连接处理,确保电梯基础与地下室顶板的稳固连接。
五、施工注意事项1.在施工过程中,严格按照设计图纸要求进行操作,不得擅自更改。
2.注意施工现场的安全保障措施,避免施工事故的发生。
3.施工过程中需及时清理施工现场,保持整洁,确保施工质量。
六、结语地下室顶板上电梯基础的施工方案是一个复杂而重要的工程环节,需要施工人员保持专业的技术水平和严谨的工作态度,确保基础施工质量和安全。
希望通过本文的介绍,能对相关施工工作提供一定的参考指导。
目录目录 (1)一、编制说明 (2)二、编制依据 (2)三、工程概况: (2)四、施工荷载 (3)五、地下车库顶板脚手架加固 (4)六、安全技术措施 (7)七、计算书 (7)施工电梯处地下车库顶板回顶方案一、编制说明为了保证结构工程施工安全、文明施工、按规范化要求并达到国家规定的标准,由于本工程部分地下车库顶板施工完成,现阶段进入主体及二次结构施工阶段,根据现场的实际情况和施工的需要,在本工程的地下车库顶板上布置泵车及施工升降机。
施工期间的荷载远大于设计活荷载,需加设支撑,避免因荷载过大,造成梁板开裂。
此方案应经上级技术部门审核批准后生效。
二、编制依据1、《建筑结构荷载规范》GB50009-20122、《建筑施工安全检查标准》JGJ59-2011;3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;4、《建筑施工高处作业安全技术规范》JGJ80-2016;5、罗兰春天一期施工图纸。
6、本工程的实际情况三、工程概况:美的罗兰春天项目一期1#~7#、10#~13#、20#楼及地下车库工程,位于邯郸市东区、北临建安路、南临联纺东路、东临蔺相如大街,由邯郸市顺美房地产开发有限公司开发建设,河北拓朴建筑设计有限公司设计,河北新隆基项目管理有限公司监理,中铁七局集团郑州工程有限公司总承包。
该工程集配套商业、住宅用房、地下车库等功能。
总建筑面积约127695.78m2。
本工程为现浇钢筋混凝土框架、剪力墙结构,条基、筏板基础1#楼地下1层、地上8层;2#~7#楼地下2层、地上8层;10#~13#楼地下2层、地上18层;20#楼为配套商业地上三层。
地下车库和配套商业为框架结构。
四、施工荷载2、SC200/200施工升降机60m高度时的自重载荷及冲击载荷表五、地下车库顶板脚手架加固考虑到在施工作业过程中产生动荷载对楼板的影响,为了偏于安全,施工位置对应之下的地下车库搭设钢管脚手架进行支撑,以减小对顶板的影响。
施工电梯方案含电梯基础回填土及地下室顶板回撑方案目录一、编制依据二、工程概况三、施工电梯基础技术方案(一)施工电梯安装在地下室顶板上(二)施工电梯安装在地面上住宅及地下室施工电梯安装及拆卸方案一、编制依据1、《建筑施工手册》(第四版)(中国建筑工业出版社)2、《建筑地基基础工程施工质量验收规范》GB50202-3、《建筑机械使用安全技术规程》JGJ33-4、《建筑施工安全检查标准》JGJ59-5、《SC系列施工升降机使用说明书》6、《东莞市冠联实业投资有限公司艾炜特电子产品生产项目宿舍楼施工图纸》7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130- )8、《施工升降机》(GB/T 10054- )9、《高处作业安全技术规范》(JGJ80-91)二、工程概况工程名称:创业商业大厦1号办公楼;2号办公楼;3号商业、办公楼;4号商业、办公楼;5号地下室。
本工程位于东莞市莞城街道万园东路,总建筑面积78420.64 m2,1号办公楼建筑面积16533.053 m2,地上27层,建筑高度84.10m。
2号办公楼建筑面积17024.799 m2,地上26层,建筑高度81.10m。
3号商业、办公楼建筑面积17865.11 m2,地上24层,建筑高度88.90m。
4号商业、办公楼建筑面积16456.849 m2,地上26层,建筑高度81.15m。
5号地下室建筑面积9727.285m2,地下1层,建筑高度3.9m。
根据总平布置图,各楼号的施工图及现场实际情况,本工程拟采用 4台SCD200/200G施工电梯。
三、施工电梯基础技术方案(一)、施工电梯安装在地下室顶板上(1#、2#电梯)1、施工电梯基本参数施工电梯型号:SC 200/200G 吊笼形式:双吊笼;架设总高度:100m;标准节长度:1.508m;吊笼底部尺寸:3.2 m *1.5m;标准节重:170kg;吊笼重量:2*1700kg;额定载重量:2* kg;护栏重量: 1480kg;对重体重量:2*1000kg;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处理,满堂钢管架应经受力计算后进行搭设。
目录第一部分、施工升降机基础施工方案 (1)一、编制依据: (1)二、升降机选择及其概述 (2)三、升降机布置位置 (2)四、升降机基础技术参数 (2)五、升降机基础施工 (3)第二部分、施工升降机基础承载计算 (5)一、工程概况 (5)二、施工升降机概况 (6)三、施工升降机承载力计算 (6)四、地下室顶板回顶计算 (9)第一部分、施工升降机基础施工方案一、编制依据:1. SC200/200GZ型升降机使用说明书2.《建筑地基基础设计规范》GB50007-20113. 《建筑工程施工质量验收统一标准》GB50300-20014. 《建筑地基基础工程施工质量验收规范》GB50202-20025. 《混凝土结构工程施工质量验收规范》(GB50204-2011)6. 《建筑机械使用安全技术规程》(JGJ33-2011);7. 广东省建筑工程施工质量验收技术资料管理整编统一规定8. 金沙洲保障性住房工程A1-A13栋施工图纸。
二、升降机选择及其概述根据金沙洲保障性住房工程工程结构特点,工程选用广州市京龙工程机械有限公司生产的SC200/200GZ升降机13 台。
有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求,参见由该制造厂提供的使用说明书.三、升降机布置位置金沙洲保障性住房工程(自编A1-A13栋)13幢,布置13台升降机,基础中心点位置详见施工电梯平面布置图。
导轨架垂直中线距离附着面为3.0~3.6米,基础底标高为室外顶板标高上0.3m,详见施工电梯基础图.确定位置时,已综合考虑了升降机与结构之间的关系以及升降机附着,吊笼操作室上、下通道应与其它建筑物保持足够的距离,距外脚架外立杆200MM间距,避免相碰。
已考虑塔机、吊机吊装是否可行。
根据现场实际情况,A1-A3、A4-A7栋共有四处施工电梯穿越结构板处,为方便日后施工,该处梁板钢筋应作预留并做防锈处理。
梁板上部钢筋预留长度应大于1/3跨,下部钢筋预留长度应小于1/4跨(另外考虑绑扎接头搭接长度为1.3l le)。
施工电梯放置在地下室顶板上施工方案首先,施工电梯放置在地下室顶板上需要考虑施工过程中的安全问题。
施工人员在顶板施工过程中,需要做好防护措施,如搭设安全护栏、设置
警示标志等,以确保人员的安全。
同时,施工电梯在搭设过程中需要经过
专业人员的认可和监督,在施工过程中要遵守相关安全规范,确保电梯安
装过程的安全可靠。
其次,施工电梯放置在地下室顶板上还需要考虑所需的材料。
例如,
施工电梯的主要承重结构材料应具备足够的强度和稳定性,以确保电梯运
行时不出现任何安全隐患。
同时,电梯的外层材料也需要考虑防水、耐腐
蚀等性能,以满足地下环境的特殊要求。
第三,施工电梯放置在地下室顶板上需要合理安排施工工序。
首先,
需要进行详细的测绘工作,确定电梯的位置和尺寸。
接下来,进行顶板强
度的计算,确保施工电梯的安装不会对地下室结构造成损害。
然后,需要
搭设合适的脚手架或悬挂蓝篮,以便施工人员进行安装和调试工作。
最后,进行电梯的安装和接线等工作,确保电梯的正常运行。
最后,施工电梯放置在地下室顶板上还需要考虑电梯使用的便利性。
在施工过程中,需要考虑电梯的进出口位置、楼层的设置等因素,以方便
日后的使用。
同时,还要配备相应的电梯控制设备和安全装置,确保电梯
的正常运行和安全使用。
总结来说,施工电梯放置在地下室顶板上需要综合考虑安全问题、材料、工序和便利性等因素。
只有在保证安全的前提下,施工电梯的安装和
使用才能更加顺利和可靠。
因此,在施工前要充分考虑相关因素,并制定
合理的施工方案。
施工电梯基础及地下室顶板回撑方案电梯基础是电梯安装的重要组成部分,其稳固性和安全性直接影响到电梯的运行和使用。
在施工电梯基础过程中,地下室顶板的回撑是必要的,以确保地下室顶板的稳定和安全。
施工电梯基础的设计和施工需要遵循相关的规范和标准,以确保其质量和安全性。
首先,需要进行地质勘察,以确定地下土层的稳固性和承载能力。
根据勘察结果,设计师可以确定电梯基础的形式和尺寸。
常见的电梯基础形式包括钢筋混凝土基础、钢基桩和钢轨支柱基础等。
设计师还需注意电梯基础与地下构造的协调配合,确保安装和使用时的稳定和安全。
在电梯基础的施工中,必须正确操作和使用施工机械和工具。
先进行地面开挖工作,然后进行基础的浇筑。
在浇筑前,需要进行必要的检查,确保基础的尺寸和形状符合设计要求。
同时,需要注意浇筑的时间和温度控制,以确保浇筑后基础的强度和稳定性。
浇筑完成后,还需要进行养护工作,使基础在适当的时间内获得足够的强度。
地下室顶板的回撑是为了保证顶板的稳定性和安全。
在进行地下室施工时,常常需要暂时撤除一部分土层,形成一个宽敞的施工空间。
这样可能会导致地下室顶板的减弱和不稳定。
因此,需要采取适当的回撑措施。
回撑的方式通常有钢支撑和混凝土回撑两种。
钢支撑是利用钢材构筑支撑框架,将其安装在地下室顶板下方,以增加顶板的稳定性和承载能力。
钢支撑的具体形式可以根据实际情况进行设计,常见的形式有H型钢、I型钢和钢板等。
在安装时需要注意支撑的数量、间距和深度,以及支撑的固定方式和连接方式。
混凝土回撑是将混凝土喷射到地下室顶板下方,形成一个连续的回撑结构。
混凝土回撑可以提供更大的稳定性和承载能力,但需要考虑施工的难度和成本。
在施工混凝土回撑时,需要进行喷射参数的调整和监控,以保证回撑的质量和强度。
施工电梯基础和地下室顶板回撑是非常重要的工程,需要在施工前进行充分的计划和设计。
施工过程中需要遵循相关的规范和标准,确保施工的质量和安全。
同时需要注意施工现场的环境和工艺控制,以确保施工的顺利进行和安全完成。
施工电梯基础布置及地下室回顶方案一、施工电梯基础布置1.基础布置原则:(1)与建筑结构协调:施工电梯基础布置应考虑与建筑结构的相互关系,确保基础的稳定性和承载能力。
(2)与施工进度相符:施工电梯的基础布置应根据施工进度和需求,合理安排施工电梯的位置和数量。
(3)考虑运输需求:施工电梯基础布置应考虑运输需求,确保施工材料和设备的顺利运输。
2.布置步骤:(1)施工电梯的位置选择:根据施工现场情况和施工计划,确定施工电梯的位置,通常选择在建筑物的侧面或外侧。
(2)基础设计:根据施工电梯的位置和需求,进行基础设计,确保基础的稳定性和承载能力。
(3)基础施工:按照基础设计进行施工,包括挖掘基坑、浇筑混凝土等。
(4)安装电梯:完成基础施工后,安装电梯设备,包括电梯井道和电梯轿厢等。
1.方案设计原则:地下室回顶方案应遵循以下原则:(1)确保结构安全:地下室回顶方案应确保地下室的结构安全,包括充分考虑地下水位和土壤条件等因素。
(2)考虑使用需求:地下室回顶方案应考虑使用需求,确保地下室的功能和舒适性。
(3)良好的通风和照明:地下室回顶方案应考虑良好的通风和照明,保证地下室的舒适性和使用效果。
2.方案设计步骤:(1)地下室回顶位置选择:根据地下室的位置和需求,选择地下室回顶的位置,通常选择在地下室的一侧或上部。
(2)结构设计:根据地下室的位置和需求,进行结构设计,确保结构的稳定性和承载能力。
(3)施工工序:按照结构设计进行施工,包括挖掘地下室回顶的坑道、加固支撑结构、做防水处理等。
(4)装饰设计:完成施工后,进行地下室的装饰设计,包括空调、灯光、地面铺装等。
总结:施工电梯基础布置及地下室回顶方案的设计需要充分考虑建筑结构、施工进度和使用需求等因素,确保基础和回顶方案的稳定性和功能性。
在具体设计和实施过程中,应选择合适的位置、进行科学的设计和施工,以保证工程的顺利进行和安全性。
施工电梯安装方案及基础位于地下室顶板上的安全加固方案1.1施工电梯安装方案本工程高层采用6台SC200/200施工电梯。
负责高层主体及粗装饰阶段的垂直运输工作。
一、准备工作1、人员准备:为保证安拆工作安全顺利进行,特成立安拆领导小组:2、部件检查:对各零部件进行检查,发现部件在运输贮藏,装卸过程中受到损伤的,必须进行更换,电梯要进行维修,保养,恢复电梯的良好性能并将导轨井架的插口,连接螺栓清除锈皮,适量涂抹润滑油,准备好各种安装工具。
二、基本要求1、施工人员要求持证上岗,必须熟悉电梯性能,结构特点及操作方法,能及时处理作业中发生的问题。
2、施工人员要明确分工,确定指挥联系信号,由专人统一指挥。
3、遵守相关保证安全作业纪律,进入施工现场必须带好安全帽。
4、安装(拆除)时操作人员限额三人(平台上两人,操作室一人),同时其他重物不得超过250kg。
5、操作人员操作时必须系好安全带,穿防滑鞋,高空作业人员的身体情况要符合国家劳动局的有关规定,严禁酒后作业。
6、施工现场应在施工电梯配电箱右方不超过5米处设置60A刀闸,闸箱内设置漏电保护器,加设安装电压要求380V±5%。
7、大雨天、雾天及五级风以上的天气,不得进行安装和拆除工作。
8、明确安装流程:底座→梯笼→放平衡重→第一节(4~6节)导轨架→上限位及上极限行程开关碰铁→第一道附着(校正)→电缆导线护线装置→第二节导轨架→……→最后一道附着→最后部分导轨架安装→上限位及上极限行程开关碰铁→天轮→平衡重安装→搭设料台→防护门安装→自检验收→正式报验三、底座、梯笼的安装1、基础(见下图)砼强度达到设计要求的C15标号后方可进行安装工作,安装前将基础清扫干净。
3、用水准仪抄平后,将地脚螺栓插入基础预留孔内,并浇筑C30素砼,待砼强度达到50%时,将螺母锁紧。
4、将平衡重吊入,平衡重下方垫适当高度的木方。
5、梯笼偏差调整1)、齿轮与齿条啮合侧隙调整:啮合侧隙用靠背轮进行调整,松开靠背螺母转动偏心套,就可以改变啮合侧隙,用塞尺测量啮合侧隙,当侧隙达到设计要求时(0.3~0.5mm),将靠背轮螺母锁紧就可。
施工电梯方案含电梯基础及地下室顶板回撑方案一、引言为了满足建筑工地施工期间的垂直运输需求,安装施工电梯成为必不可少的设备之一、本文将就施工电梯方案以及电梯基础和地下室顶板回撑方案进行详细论述。
二、施工电梯方案1.承载能力:根据工地的施工需求,确定电梯的承载能力。
一般工地上所需的承载能力在1至3吨之间。
2.提升高度:根据建筑高度以及工地的实际需求,确定电梯的提升高度。
一般工地的提升高度在30至100米之间。
3.速度:根据工地的操作要求,确定电梯的运行速度。
一般工地电梯的运行速度在30至60米/分钟之间。
4.安全措施:施工电梯应具备相应的安全保护措施,例如安全门、防坠器、限位器等。
5.操控方式:施工电梯可以采用手动操控或者自动遥控方式进行操作。
6.能耗:施工电梯应尽可能低耗能,节约资源。
三、电梯基础方案施工电梯需要与建筑物结构紧密连接,因此在确定电梯基础方案时,需要考虑以下因素:1.土壤条件:根据建筑工地的土壤条件,采用适当的基础形式。
一般而言,电梯基础可以采用桩基、砼桩基和浅基础等形式。
2.承载力:根据电梯的负载要求,确定基础的承载能力。
一般电梯的基础承载能力在20至40吨之间。
3.防震要求:考虑地震影响因素,采用相应的抗震措施。
可以在基础中设置抗震钢筋或者增加基础的厚度以增强抗震能力。
地下室顶板回撑是指在地下施工过程中,为了保证地下室顶板的稳定性而采取的支撑措施。
以下为地下室顶板回撑的方案选择:1.钢支撑:在地下室施工中,使用钢材制作支架支撑地下室顶板。
这种方式适用于较大空间的地下室,可以提供较强的支撑稳定性。
2.混凝土支撑:在地下室施工中,采用混凝土墙或者混凝土支撑柱支撑地下室顶板。
这种方式适用于较小空间的地下室,可以提供较好的支撑效果。
3.外推支撑:在地下室施工中,采用外推支撑技术支撑地下室顶板。
这种方式适用于地下室顶板悬挑较大的情况,可以提供较好的支撑效果。
五、总结施工电梯方案以及电梯基础和地下室顶板回撑方案的选择需要根据工地实际情况进行综合评估。
施工电梯基础施工方案(地下室顶板)精品文档目录第一章编制依据第二章工程概况第三章施工电梯选型3.1 施工电梯选型要求在施工现场,为了保证工程的顺利进行,需要选择适合的施工电梯。
选型要求包括载重量、提升高度、速度、安全性等。
3.2 施工电梯选型根据工程需要,我们选择了适合的施工电梯。
该电梯具有合适的载重量、提升高度、速度和安全性能。
第四章施工电梯基础设计4.1 相关参数施工电梯基础设计需要考虑多个参数,包括地质条件、基础形式、荷载等。
4.2 基础设计及定位在施工现场,我们根据地质条件和工程需要,设计了适合的基础形式,并确定了基础位置。
4.3 加固体系设计为了保证施工电梯基础的稳定性,我们设计了合适的加固体系,包括加固杆、加固板等。
第五章施工工艺5.1 工艺流程施工电梯的安装需要按照一定的工艺流程进行,包括基础施工、架体搭设、电梯安装等。
5.2 主要施工工艺及技术要求在施工过程中,需要注意一些关键工艺和技术要求,如基础混凝土浇筑、架体搭设、电梯安装等。
第六章安全技术措施6.1 地下室回顶支撑安全技术措施在地下室回顶支撑的施工过程中,需要采取一系列安全技术措施,包括支撑杆的加固、安全防护等。
6.2 安全防护在施工现场,需要采取一系列安全防护措施,包括安全帽、安全绳等,以确保工人的安全。
第七章验收7.1 加固体系架体搭设验收在加固体系架体搭设完成后,需要进行验收,以确保其符合设计要求。
7.2 施工电梯基础验收在施工电梯基础完成后,需要进行验收,以确保其稳定性和安全性。
第八章计算书1、荷载计算在施工电梯基础设计过程中,需要进行荷载计算,以确保基础的承载能力符合工程需要。
4.2施工电梯基础设计计算根据《建筑结构荷载规范》(GB-2012)和本工程的实际情况,进行施工电梯基础设计计算。
计算中采用了品茗安全计算软件V12.0版本进行加固体系计算,计算结果如下:1.基础尺寸:根据施工电梯型号和安装高度,计算出基础尺寸为3m×3m×1.5m。
目录一、编制依据二、工程概况三、施工电梯基础技术方案(一)施工电梯安装在地下室顶板上(二)施工电梯安装在地面上住宅及地下室施工电梯安装及拆卸方案一、编制依据1、《建筑施工手册》(第四版)(中国建筑工业出版社)2、《建筑地基基础工程施工质量验收规范》GB50202-20023、《建筑机械使用安全技术规程》JGJ33-20014、《建筑施工安全检查标准》JGJ59-20115、《SC系列施工升降机使用说明书》6 《东莞市冠联实业投资有限公司艾炜特电子产品生产项目宿舍楼施工图纸》7、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)8、《施工升降机》(GB/T 10054-2005)9、《高处作业安全技术规范》(JGJ80-91)二、工程概况工程名称:创业商业大厦1号办公楼;2号办公楼;3号商业、办公楼;4 号商业、办公楼:5号地下室。
本工程位于东莞市莞城街道万园东路,总建筑面积78420.64吊,1号办公楼建筑面积16533.053吊,地上27层,建筑高度84.10m。
2号办公楼建筑面积17024.799吊,地上26层,建筑高度81.10m。
3号商业、办公楼建筑面积17865.11 m,地上24层,建筑高度88.90m。
4号商业、办公楼建筑面积16456.849 m2,地上26层,建筑高度81.15m。
5号地下室建筑面积9727.285m2,地下1层,建筑高度3.9m。
根据总平布置图,各楼号的施工图及现场实际情况,本工程拟采用4_台SCD200/200C施工电梯。
三、施工电梯基础技术方案(一)、施工电梯安装在地下室顶板上(1# 2#电梯)1、施工电梯基本参数架设总高度:100m;标准节长度: 1.508m;施工电梯型号:SC 200/200G 吊笼形式:双吊笼;架设总高度:100m;标准节长度: 1.508m;吊笼底部尺寸: 3.2 m *1.5m ;标准节重:170kg;吊笼重量:2*1700kg;额定载重量:2*2000kg ;护栏重量: 1480kg ;对重体重量:2*1000kg ;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处理,满堂钢管架应经受力计算后进行搭设。
五华大厦施工电梯基础施工方案一、工程概况本工程总建筑面积25815.13㎡,上部为2栋8层的多层办公楼,设一层地下室,平时为车库、设备用房,战时地下一层局部为六级人防。
上部结构体系:1#、2#楼为框架-剪力墙结构。
建筑防火分类及耐火等级为一级。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,所在地区的抗震设防烈度为7度。
该工程拟采用两台施工电梯,其中1#楼和2#楼各采用一台由湖北江汉建筑工程机械有限公司生产的 200/200型施工电梯,即可满足现场施工需要及现场施工垂直运输的要求。
1#楼施工电梯安装在地下室顶板上,(具体位置详见平附图1),2#楼施工电梯安装在地面上,(具体位置详见附图2),搭设高度为48M(32节)。
二、施工电梯技术方案(一)、1#楼施工电梯基础(位于地下室顶板上方)1、施工电梯基本参数施工电梯型号:200/200;吊笼形式:双吊笼;架设总高度:48m;标准节长度:1.508m;底笼长:5.3m;底笼宽:4.2m;标准节重:190;对重重量:1800;单个吊笼重: 945;吊笼载重:2000;外笼重:1200;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处理,满堂钢管架应经受力计算后进行搭设。
考虑到动荷载、自重误差及风荷载对基础的影响,取荷载系数2.1。
同时应能承受施工电梯工作时最不利条件下的全部荷载,加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重)*2.1={(2*945)+1200+(32*190)+2*1800+2*2000}*2.1≈35217㎏=352。
2、回撑搭设方案:根据施工电梯厂家提供的使用说明书得知总荷载为352,基础尺寸为4000×6000,因此加固范围为4500×6500,由此地下室顶板承担的总荷载为总荷载为12.04 2此荷载由施工电梯底部4500×6500范围的楼板承担,而根据结构设计地下室顶板施工荷载为52,故需要在楼板下面设置钢管支撑,钢管支撑采用螺栓底座(钢定托)顶紧,按400纵横间距设置立杆,纵横向水平间距400,高度方向步距1000加设水平方向拉杆。
美地雅登施工电梯基础施工方案一、工程概况本工程包括1#-7#高层住宅及地下室。
本标段总建筑面积为57992.80m2,其中地下9601.29 m2,地下48391.51 m2。
建筑层数11-12层。
该工程地基采用静压预制管桩进行承重,均为框架剪力墙结构。
该工程拟采用7台施工电梯,每幢楼各采用一台由湖北江汉建筑工程机械有限公司生产的SCD 200/200DK型施工电梯,即可满足现场施工需要及现场施工垂直运输的要求。
3#、4#、5#、6#、7#楼施工电梯安装在地下室顶板上,(具体位置详见平附图1),1#、2#楼施工电梯安装在地面上,(具体位置详见附图2),搭设高度为48M(32节)。
二、施工电梯技术方案本技术方案分两种:1、1#、2#楼施工电梯在回填土方进行安装。
2、3#、4#、5#、6#、7#楼施工电梯在地下室顶板上进行安装(位置详附图)。
首先来阐述地下室顶板上安装施工电梯的技术方案:1、在安装施工电梯的顶板下面采用钢管进行加固,作用主要是承受施工电梯的荷载。
计算方式如下:1、施工电梯基本参数施工电梯型号:SCD200/200;吊笼形式:双吊笼;架设总高度:48m;标准节长度:1.508m;底笼长:5.3m;底笼宽:4.2m;标准节重:190kg;对重重量:1800kg;单个吊笼重: 945kg;吊笼载重:2000kg;外笼重:1200kg;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处理,满堂钢管架应经受力计算后进行搭设。
考虑到动荷载、自重误差及风荷载对基础的影响,取荷载系数n=2.1。
同时应能承受施工电梯工作时最不利条件下的全部荷载,加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重)*2.1={(2*945)+1200+(32*190)+2*1800+2*2000}*2.1+顶板基础砼重量4.0*6.0*0.2*2500≈44500kg=445KN2、回撑搭设方案:根据施工电梯厂家提供的使用说明书得知荷载为352KN+顶板基础砼重量120KN共计445KN,基础尺寸为4000×6000mm,因此加固范围为4500×6500mm,由此地下室顶板承担的总荷载为总荷载为15.21 kN/m2此荷载由施工电梯底部4500×6500范围的楼板承担,而根据结构设计地下室顶板施工荷载为11KN/m2(见结构总说明2.7条),故需要在楼板下面设置钢管支撑,钢管支撑采用螺栓底座(钢顶托)顶紧,按800mm纵横间距设置立杆,纵横向水平间距800,高度方向步距h=1000mm加设水平方向拉杆。
3、地下室顶板支撑架计算书:3.1计算依据:钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。
《扣件式钢管模板高支撑架设计和使用安全》3.2设计选型:地下室顶板在3—7#楼施工电梯基础底部采用钢管脚手架回撑的方式以保证板使用安全。
钢管脚手架间距纵横为800×800mm,步距为1000mm,45mm ×95mm方木,钢管顶托顶紧。
考虑到地下室顶板的使用安全,将施工电梯位置的最大荷载放大至25.0 kN/m2进行验算。
地下室支撑反顶立面图地下室支撑反顶平面图3.3、计算书;A.基本参数(m):0.800,脚手架步距h(m):1.00;立柱横向间距或排距la立杆纵向间距l(m):0.800,脚手架搭设高度H(m):3.80;b立杆上端伸出至模板支撑点的长度a(m):0.10,平台底钢管间距离(mm):800.00;钢管类型(mm):Φ48×3.5(考虑到钢管的锈蚀等因素,计算时采用Φ48×3.0)连接方式:顶托支撑,扣件抗滑承载力系数:0.80;B.荷载参数材料堆放最大荷载(kN/m2):25.000-顶板荷载11.000=14.000;施工均布荷载标准值(kN/m2):1.000;4、纵向支撑钢管计算:纵向钢管按照均布荷载下连续梁计算,截面力学参数为截面抵抗矩 W = 5.08 cm3;截面惯性矩 I = 12.19cm4;纵向钢管计算简图4.1.荷载的计算:堆放材料的自重线荷载(kN/m):q12= 14.000×0.800 = 11.200 kN/m;活荷载为施工荷载标准值(kN/m):p1= 1.000×0.800 = 0.800kN/m4.2.强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和;最大弯矩计算公式如下:最大支座力计算公式如下:均布恒载:q1 = 1.2 × q12= 1.2×11.200 = 13.44 kN/m;均布活载:q2= 1.4×0.800 = 1.12kN/m;最大弯距Mmax= 0.1×13.44 kN/m×0.8002+ 0.117 ×1.12×0.8002= 0.944kN.m ;最大支座力 N =1.1×13.44×0.800 + 1.2×1.12×0.800 =12.902kN;截面应力σ= 0.944×106 / (5080.0) = 185.826 N/mm2;纵向钢管的计算强度 185.826N/mm2小于 205.000 N/mm2,满足要求!4.3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度;计算公式如下:均布恒载:q = 11.2 kN/m;均布活载:p = 0.80 kN/m;V = (0.677 ×11.20+0.990×0.800)×800.04/(100×2.060×105×.0)=1.366mm 纵向钢管的最大挠度小于 800.000 /250 与 10,满足要求!5、横向支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算;集中荷载P取纵向板底支撑传递力,P =10.971 kN;支撑钢管计算简图支撑钢管计算弯矩图(kN.m)支撑钢管计算变形图(kN.m)支撑钢管计算剪力图(kN)= 0.001 kN.m ;最大弯矩 Mmax= 0.000 mm ;最大变形 Vmax= 10.973 kN ;最大支座力 Qmax截面应力σ= 0.216 N/mm2;横向钢管的计算强度小于 205.000 N/mm2,满足要求!支撑钢管的最大挠度小于400.000/150与10 mm,满足要求!6、扣件抗滑移的计算:按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编,P96页,双扣件承载力设计值取16.00kN,按照扣件抗滑承载力系数0.80,该工程实际的旋转双扣件承载力取值为12.80kN 。
R ≤Rc其中 Rc -- 扣件抗滑承载力设计值,取12.80 kN;纵向或横向水平杆传给立杆的竖向作用力设计值 R= 10.973 kN;R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求!7、立杆的稳定性计算:立杆的稳定性计算公式:其中 N ---- 立杆的轴心压力设计值(kN) :N = 10.758 kN;σ---- 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到;i ---- 计算立杆的截面回转半径(cm) :i = 1.58 cm;A ---- 立杆净截面面积(cm2):A = 4.89 cm2;W ---- 立杆净截面模量(抵抗矩)(cm3):W=5.08 cm3;σ-------- 钢管立杆抗压强度计算值 (N/mm2);[f]---- 钢管立杆抗压强度设计值:[f] =205.00 N/mm2;Lo---- 计算长度 (m);如果完全参照《扣件式规范》,由公式(1)或(2)计算l o = k1uh (1)lo= (h+2a) (2)k1---- 计算长度附加系数,取值为1.185;u ---- 计算长度系数,参照《扣件式规范》表5.3.3;u = 1.700;a ---- 立杆上端伸出顶层横杆中心线至模板支撑点的长度;a = 0.100 m;公式(1)的计算结果:立杆计算长度 Lo = k1uh = 1.185×1.700×1.000 = 2.015 m;Lo/i = 2014.500 / 15.800 = 128.000 ;由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.406 ;钢管立杆受压强度计算值;σ =10757.660 /( 0.406×489.000 )= 54.185 N/mm2;立杆稳定性计算σ = 54.185 小于 [f] = 205.000满足要求!公式(2)的计算结果:Lo/i = 1200.000 / 15.800 = 76.000 ;由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.744 ;钢管立杆受压强度计算值;σ =10757.660 /( 0.744×489.000 )= 29.569 N/mm2;立杆稳定性计算σ = 29.569 小于 [f] = 205.000满足要求!如果考虑到高支撑架的安全因素,适宜由公式(3)计算l o = k1k2(h+2a) (3)k2-- 计算长度附加系数,按照表2取值1.004 ;公式(3)的计算结果:Lo/i = 1427.688 / 15.800 = 90.000 ;由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.661 ;钢管立杆受压强度计算值;σ =10757.660 /( 0.661×489.000 )= 33.282 N/mm2;立杆稳定性计算σ = 33.282 小于 [f] = 205.000满足要求!8:地下室顶板梁板配筋及挠度验算;3-7#施工电梯安装在地下室顶板上,3#施工电梯为最不利因素。
故以3#施工电梯所安装的地下室顶板位置进行验算。
以梁KLY5为例、400*800*8000、支座筋7¢25;4¢25通长;底筋8¢25;G4¢16;¢10@100\200.砼C30;3级钢。
保护层厚度4MM;材料设计强度Fcm=14.3N/m2;Fy=Fy=360N/m;恒荷载系数取1.2;活荷载系数取1.3;恒荷载G=445KN/8/2+360KN/8+8KN=80.81KN.M活荷载q=6KN.m(1)跨中最大弯距M=1/8ql2=1/8*(80.81*1.2+6*1.3)*8*8=838.176kn.(2)梁的配筋计算αs=838.176*106/(14.3*400*760*760)=0.254ξ=0.299γs=0.851As=838.176*106 /(0.851*360*760*)=3599.89mm2梁配筋As1=3926.93 mm2≥As=3599.89mm2满足要求梁最大挠度计算:Vmax=5ql4/(384*E*I)Q为均布线荷载标准值80.81*1.2+6*1.3=104.77 KN.ME为钢的弹性模量E=2.05*105N/mm2I为钢的截面惯性I=12.19cm4Vmax=5*104.77*106*8/(384*2.05*105*)=0.23mm梁最大挠度小于 8000.000 /250 与 10,满足要求!(3)顶板配筋计算属于轴心受压,在承台底部两个方向的弯矩:1、板参数板混凝土强度等级:C30;板长向钢筋双层:¢12@150;板短向钢筋双层:¢12@150;板长L=6m 板宽B=8m钢材型号:HPB235;板厚h:0.3 m;材料设计强度Fcm=14.3N/m2;Fy=Fy=310N/m;保护层厚度3.5mm式中 M1,M2--任意截面1-1、2-2处相应于荷载效应基本组合时的弯矩设计值;a1------任意截面1-1至基底边缘最大反力处的距离,a1=2.6m;l,b-----基础底面的长和宽;p max=p min=(445+360)/48+1.3=21.43kN/m2;p-----,p=p max=21.43kN/m2;G-----考虑荷载分项系数的基础自重,当组合值由永久荷载控制时,G=1.35G k,G k为基础标准自重,G=1.35×445=600.75kN;M1=2.62/12×[(2×6+0.65)×(21.43+21.43-2×600.75/48)+(21.43-21.43)×6=126.98kN·m;M2=(6-0.8)2/48×(2×8+0.65)×(21.43+21.43-2×600.75/48)=167.14kN·m;板配筋计算式中 a1----砼强度等级不超过C50,取a1=1;1-1截面:αs=|M|/(a1f c bh02)=126.68×106/(1.00×14.30×6×103×265.002)=0.021;ξ=1-(1-αs)1/2=1-(1-2×0.021)0.5=0.021;γs=1-ξ/2=1-0.021/2=0.99;A s=|M|/(γs f y h0)=126.78×106/(0.99×310.00×265.00)=1561.32mm2。
