法兰分类及选用标准.

法兰的分类及用途法兰（Flange）是一种常见的管道连接件，用于连接管道、阀门、仪表等设备。

它由法兰盘、垫圈、法兰螺栓及螺母等组成，通过法兰盘上的螺孔与相应设备连接，并使用螺栓和螺母进行固定。

根据标准不同，法兰可分为国际标准法兰（如ISO、ASME）和国内标准法兰（如GB、HG）。

国际标准法兰通常用于国外进口设备或出口设备，而国内标准法兰则更常用于国内市场。

根据连接方式的不同，法兰可分为对焊法兰、对螺法兰、板式法兰、盲板法兰、承插焊法兰等。

下面将对这几种常见的法兰分类和用途进行详细介绍：1. 对焊法兰（Welding Neck Flange）：对焊法兰是一种具有长颈和焊接端的法兰。

它通常用于高压、高温、高粘度或易燃易爆介质的管道系统中。

对焊法兰的连接方式是将法兰与管道用焊接的方式连接，从而提供了良好的密封性和强度。

2. 对螺法兰（Slip-On Flange）：对螺法兰是一种具有平焊端的法兰，通常通过与法兰或管道的对脸焊接连接。

对螺法兰适用于低压、非关键的管道系统，其安装简单方便，适用于一些易于拆卸的场合。

3. 板式法兰（Plate Flange）：板式法兰是一种无颈的法兰，与管道或设备的平焊端连接。

它适用于低压和低温的管道系统，常见于化工、造纸、食品等行业。

4. 盲板法兰（Blind Flange）：盲板法兰是一种密封头法兰，其外形与对焊法兰类似，但没有螺孔。

盲板法兰通常用于封堵管道末端或关闭管道上的法兰连接口，使流体无法通过管道。

5. 承插焊法兰（Socket Weld Flange）：承插焊法兰是一种通过承插焊连接到管道上的法兰。

它适用于一些对密封性要求较高，但压力和温度相对较低的管道系统。

除了以上几种常见的法兰类型之外，还有其他一些特殊用途的法兰，如法兰连接锻帽（Flanged Outlet），用于在管道上安装支管并连接到其他设备上；封头法兰（Closure Plate Flange），用于封堵容器或设备上的孔口等。

法兰的分类(一)整体法兰1.平焊法兰,制造容易,应用广泛,但刚性较差.法兰附近筒壁的截面上,将产生附加的弯曲应力.所以平焊法兰适用的压力范围较低(PN<4.0MPa).平焊法兰的适用范围:2.对焊法兰又称高颈法兰或长颈法兰.颈提高刚性,厚度比筒体厚,降低根部弯曲应力.对接焊缝,比平焊法兰的角焊缝强度好,对焊法兰适用于压力,温度较高或设备直径较大的场合.(二)松式法兰法兰与容器或管道不连接,比整体式连接强度差法兰盘可用不同材料,用于铜制,铝制,陶瓷,石墨及其非金属材料的设备或管道上.受力后无附加弯曲应力,只适用于压力较低场合(三)任意式法兰整体性介于整体法兰和松式法兰之间,包括未焊透的焊接法兰.圆形法兰最常见,方形法兰利于管子排列紧凑,椭圆形法兰常用于阀门和小直径的高压管子上.三,影响法兰密封的因素影响法兰密封的因素主要有:螺栓预紧力;密封面型式;垫片性能;法兰刚度;操作条件.一螺栓预紧力螺栓预紧力是影响密封一个重要因素.预紧力使垫片压紧并实现初始密封.预紧力过大则垫片被压坏或挤出.预紧力通过法兰密封面传递给垫片,良好的密封,必须使预紧力均匀地作用于垫片.当需要预紧力一定时,采取增加螺栓个数,减小螺栓直径对密封有利二密封面法兰联接密封性能与密封面型式有关,密封面型式选择,主要考虑压力,温度,介质.压力容器和管道中常用的法兰密封面型式和特点:1,突面(RF)光滑平面,可车制密纹水线.结构简单,加工方便,便于进行防腐衬里. 接触面积大,预紧时垫片容易往两边挤,不易压紧.2,凹凸面(MFM)凸面和凹面相配合,凹面上放置垫片,防止垫片被挤出,适用于压力较高.3,榫槽面(TG)槽中垫片不被挤动.螺栓力较小.获得良好的密封效果.结构较复杂,更换垫片较困难.榫面容易损坏,适于易燃,易爆,有毒介质及较高压力.压力不大时,即使直径较大,也能很好密封.4,全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN≤1.6MPa);环连接面主要用在带颈对焊法兰与整体法兰上,适用压力范围为(6.3MPa≤PN≤25.0MPa).5,其他类型密封面高压容器和高压管道用球面(透镜)和椭圆或八角形截面金属垫片三垫片性能垫片适当变形和回弹能力是形成密封的必要条件.最常用垫片分为非金属,金属,非金属与金属混合制的垫片非金属垫片:橡胶石棉板,聚四氟乙烯等.柔软耐温度和压力性能较金属垫片差.只适用于常,中温和中,低压设备和管道的法兰密封.金属与非金属混合制垫片:金属包垫片及缠绕垫片等.金属包垫片用薄金属板(镀锌薄钢板,0Cr18Ni9等)将非金属包起来; 金属缠绕垫片是薄低碳钢带(或合金钢带)与石棉带一起绕制而成.不带定位圈和带定位圈.金属包垫片及缠绕垫片较单纯的金属垫片有较好的性能,适应的温度与压力范围较高一些.金属垫片:材料一般并不要求强度高,而是要求软韧.常用是软铝,紫铜,铁(软钢),蒙耐尔合金(含Ni67%,Cu30%,Cr4～5%)钢等.主要用于中,高温和中,高压法兰联接密封.垫片材料的选择:根据温度,压力以及介质腐蚀决定,同时考虑密封面形式,螺栓力的大小以及装卸要求等.查表4-15四,法兰标准及选用石油,化工上用的法兰标准有两类,一类是压力容器法兰标准一类是管法兰标准一压力容器法兰标准1.平焊法兰:2.对焊法兰长颈对焊法兰有厚度更大的颈,刚性大.更高压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm),适用温度范围为-20℃～450℃.乙型平焊法兰中DN 2000mm以下规格包括在长颈对焊法兰的规定范围之内.两者联接尺寸和法兰厚度一样.DN2000mm以下的乙型平焊法兰可用轧制长颈对焊法兰代替,以降低成本.平焊与对焊法兰都有带衬环的与不带衬环的两种.当设备是由不锈钢制作时,采用碳钢法兰加不锈钢衬环,可以节省不锈钢.3,公称直径与公称压力根据公称直径与公称压力由法兰标准确定法兰尺寸压力容器法兰公称直径同压力容器例如DN 1000mm的压力容器,应当配用DN 1000mm的压力容器法兰. 法兰公称压力:与最大操作压力,操作温度以及材料有关.定义:以16MnR在200℃时的机械性能为基准确定法兰尺寸,在200℃时,它的最大允许操作压力就认为是具有该尺寸法兰的公称压力.公称压力PNO.6MPa法兰,用16MnR制造的,在200℃时,最大允许操作压力0.6MPa.高于200℃的最大操作压力将低于它的公称压力0.6MPa.低于200℃仍按200℃确定其最高工作压力.材料改为Q235-A,机械性能比16MnR差,公称压力PN0.6MPa的法兰,200℃操作,最大允许操作压力也低于公称压力.材料由16MnR改为15MnVR,机械性能优于16MnR,公称压力PN0.6MPa 的法兰,在200℃操作时,最大允许操作压力将高于它的公称压力. 只要法兰的公称直径,公称压力确定了,法兰的尺寸也就确定了.最大允许工作压力的确定:为操作温度300℃,设计压力0.6MPa的容器选配法兰.材料15MnVR按公称压力0.6MPa查取.材料20R按公称压力1.0MPa查取尺寸.二管法兰标准同样公称直径的容器法兰和管法兰的尺寸不相同,不能互相代用.管法兰的型式除平焊,对焊法兰外,还有铸钢法兰,铸铁法兰,活套法兰,螺纹法兰等.管法兰标准查选方法,步骤与压力容器法兰同.GB9119.7-88外,常用标准还有:化工部标准HG20592～HG20602-97;中石化标准SH3406-96等.其中化工部标准中分为欧洲体系,美洲体系等,我国常用的为欧洲体系.例4-6:塔身与封头的法兰.塔内径1000mm,操作温度280℃,设计压力0.2MPa.Q235-A.根据操作温度,设计压力和所用材料,应按公称压力为0.6MPa查选尺寸.压力不高,直径不大,表4-16用甲型平焊法兰,平面密封面,垫片用石棉橡胶板.法兰的各部尺寸从附录表9中查,联接螺栓材料Q235-A,M20共36个.思考题:1.法兰垫片密封的原理是什么影响密封的因素有哪些2.法兰的型式有哪些各有什么特点3.法兰密封面型式有哪些各适用什么场合4.常用的垫片材料有哪些。

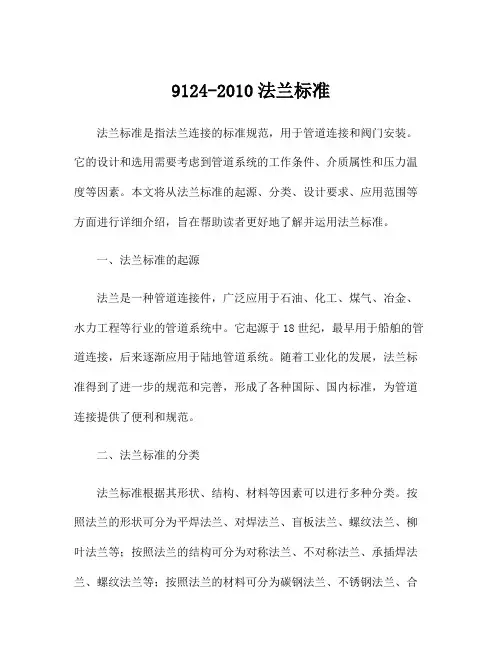

9124-2010法兰标准法兰标准是指法兰连接的标准规范，用于管道连接和阀门安装。

它的设计和选用需要考虑到管道系统的工作条件、介质属性和压力温度等因素。

本文将从法兰标准的起源、分类、设计要求、应用范围等方面进行详细介绍，旨在帮助读者更好地了解并运用法兰标准。

一、法兰标准的起源法兰是一种管道连接件，广泛应用于石油、化工、煤气、冶金、水力工程等行业的管道系统中。

它起源于18世纪，最早用于船舶的管道连接，后来逐渐应用于陆地管道系统。

随着工业化的发展，法兰标准得到了进一步的规范和完善，形成了各种国际、国内标准，为管道连接提供了便利和规范。

二、法兰标准的分类法兰标准根据其形状、结构、材料等因素可以进行多种分类。

按照法兰的形状可分为平焊法兰、对焊法兰、盲板法兰、螺纹法兰、柳叶法兰等；按照法兰的结构可分为对称法兰、不对称法兰、承插焊法兰、螺纹法兰等；按照法兰的材料可分为碳钢法兰、不锈钢法兰、合金钢法兰等。

这些不同的分类方式，为用户提供了更多的选择余地，满足了不同工程项目的需求。

三、法兰标准的设计要求法兰连接具有连接紧密、密封可靠、拆卸方便、安装快捷的特点，其设计要求如下：1.法兰连接必须符合国家相关标准和规范要求，保证其机械性能、尺寸精度和表面质量。

2.法兰连接的密封面应平整、光滑，与密封垫配合紧密，确保密封性能。

3.法兰螺栓的紧固力应合适，保证连接牢固不松动。

4.法兰连接的螺孔应与对应的螺栓相匹配，丝扣应完整，不得有缺损和毛刺。

5.法兰连接的材料应符合工程要求，具有良好的耐腐蚀性能和机械性能。

以上是法兰标准设计的基本要求，只有满足这些要求，才能确保法兰连接的可靠性和安全性。

四、法兰标准的应用范围法兰标准广泛应用于各种工程项目中，包括石油化工、煤气输送、水力工程、供暖通风、冶金工业、造船工程等。

在这些领域，法兰连接扮演了连接管道、安装阀门、支承管道等重要作用，几乎可以说是管道系统的“枢纽”。

在石油化工行业，各种化工产品的生产、储运都需要大量的管道系统，而这些管道系统往往需要进行各种规格、各种材质的法兰连接。

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质.分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等.执行标准:有GB系列(国家标准)、JB系列（机械部)、HG系列（化工部)、ASME B16.5(美标）、BS4504(英标)、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系.12种法兰类型及密封面形式>〉〉>1。

板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

〉>〉〉2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面（RF）、凹面（FM），凸面（M）、榫面(T)，槽面（G)，全平面(FF).优点：连接不易变形，密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点:带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

法兰选⽤的⼀般原则法兰选⽤的⼀般原则⼀、法兰的分类及适⽤范围：上图给出了法兰分类的总的情况，下⾯来详细的看⼀下各类法兰。

按整体性质程度分类：（⼀）整体法兰１．平焊法兰（图(a)、(b)）法兰盘焊接在设备筒体或管道上，制造容易，应⽤⼴泛，但刚性较差。

法兰受⼒后，法兰盘的矩形截⾯发⽣微⼩转动，见下图，与法兰相联的筒壁或管壁随着发⽣弯曲变形。

于是在法兰附近筒壁的截⾯上，将产⽣附加的弯曲应⼒。

所以平焊法兰适⽤的压⼒范围较低（PN<4.0MPa）。

２．对焊法兰（图(c)）对焊法兰⼜称⾼颈法兰或长颈法兰。

颈的存在提⾼了法兰的刚性，同时由于颈的根部厚度⽐筒体厚，所以降低了根部的弯曲应⼒。

此外，法兰与筒体（或管壁）的联接是对接焊缝，⽐平焊法兰的⾓焊缝强度好，故对焊法兰适⽤于压⼒、温度较⾼或设备直径较⼤的场合。

对毒性为⾼度或极度危害介质、温度较⾼和三类压⼒容器上都应尽量采⽤带颈对焊管法兰，⽽不采⽤普通的平焊法兰。

对于真空或密封要求极为严格的连接,可以采⽤法兰加焊唇焊死结构。

（⼆）松式法兰松式法兰的特点是法兰未能有效地与容器或管道连接成⼀整体，不具有整体式连接的同等强度，如上图所⽰。

由于法兰盘可以采⽤与设备或管道不同的材料制造，因此这种法兰适⽤于铜制、铝制、陶瓷、⽯墨及其⾮⾦属材料的设备或管道上。

另外，这种法兰受⼒后不会对筒体或管道产⽣附加的弯曲应⼒，这也是它的⼀个优点，但⼀般只适⽤于压⼒较低的场合。

（三）任意式法兰任意式法兰其整体性介于整体法兰和松式法兰之间，包括未焊透的焊接法兰。

按形状：圆形法兰是最常见的，⽅形法兰有利于把管⼦排列紧凑，椭圆形法兰通常⽤于阀门和⼩直径的⾼压管⼦上。

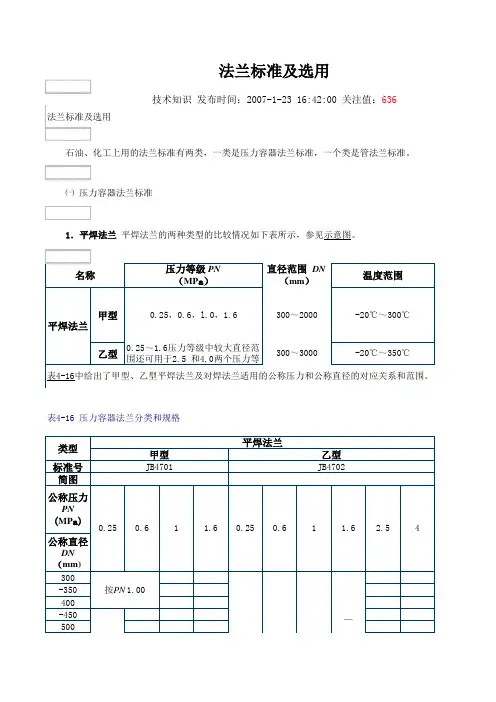

⼆、法兰的参数确定：（⼀）压⼒容器法兰使⽤法兰标准确定法兰尺⼨时，必须知道法兰的公称直径与公称压⼒。

压⼒容器法兰的公称直径与压⼒容器的公称直径取同⼀系列数值。

例如DN 1000mm的压⼒容器，应当配⽤DN 1000mm的压⼒容器法兰。

法兰12种类型与13大基础知识法兰构架图法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

12种法兰类型及密封面形式1.板式平焊法兰6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

优点：它和平焊法兰或对焊法兰相比，螺纹法兰具有安装、维修方便的特点，可在一些现场不允许焊接的管线上使用。

合金钢法兰有足够的强度，但不易焊接，或焊接性能不好，亦可选择螺纹法兰。

缺点：在管道温度变化急剧或温度高于260℃低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。

平焊环松套法兰盘是可以活动的法兰片。

直接与工程中的管道、设备用螺栓连接。

使用平焊环松套法兰盘的目的一般是为了节省资料，其结构分成两部分，管子局部一头和管道接，一头做成翻边，法兰盘部分套在翻边上。

法兰盘采用低等级的资料，而管子局部使用和管道一样的资料，达到节省资料的目的。

优点：▪方便于焊接或方便于加工或需要的强度大，如塑料管、玻璃钢管之类。

第十讲法兰的种类及应用范围（一）一、法兰的技术标准管法兰标准主要有两大体系，即欧洲体系（以DIN标准为代表，HG20592）及美洲体系（以美国ASME/ANSI B16.5—B16.47标准为代表和HG20615标准一致）。

在同一体系内，各国的法兰标准基本上可以互配使用；两个不同体系的法兰是不能互相配用的。

HG20592-97（欧洲体系）简介1.主题内容和适用范围本标准规定了钢制管法兰（欧洲体系）的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。

本标准适用于公称压力PN为0.25MPa（2.5bar）至25.0MPa（250bar）钢制管法兰和法兰盖。

本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零件。

2、引用标准GB1048 《管道元件公称压力》HG20553 《化工配管用无缝及焊接钢管尺寸选用系列》HG20593 《板式平焊钢制管法兰（欧洲体系）》HG20594 《带颈平焊钢制管法兰（欧洲体系）》HG20595 《带颈对焊钢制管法兰（欧洲体系）》HG20596 《整体钢制管法兰（欧洲体系）》HG20597 《承插焊钢制管法兰（欧洲体系）》HG20598 《螺纹钢制管法兰（欧洲体系）》HG20599 《对焊环松套钢制管法兰（欧洲体系）》HG20600 《平焊环松套钢制管法兰（欧洲体系）》HG20601 《钢制管法兰盖（欧洲体系）》HG20602 《衬理钢制管法兰盖（欧洲体系）》3、公称通径和钢管外径本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管），B系列为国内沿用系列（俗称公制管）。

其公称通径DN 和钢管外径按下表规定。

公称通径和钢管外径对照 mm25.0MPa（250bar）管法兰适用的钢管外径系列按下表：5.公称压力法兰的公称压力PN包括下列十个等级：0.25MPa（2.5bar）、0.6 MPa（6 bar）、1.0 MPa（10 bar）、1.6 MPa（16bar）、2.5 MPa（25 bar）、4.0 MPa（40 bar）、6.4 MPa（64 bar）、10.0 MPa（100 bar）、16.0 MPa（160 bar）、25.0 MPa（250 bar）二、法兰的分类管道法兰按其与管子的连接方式分成以下五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

各种法兰的标准1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

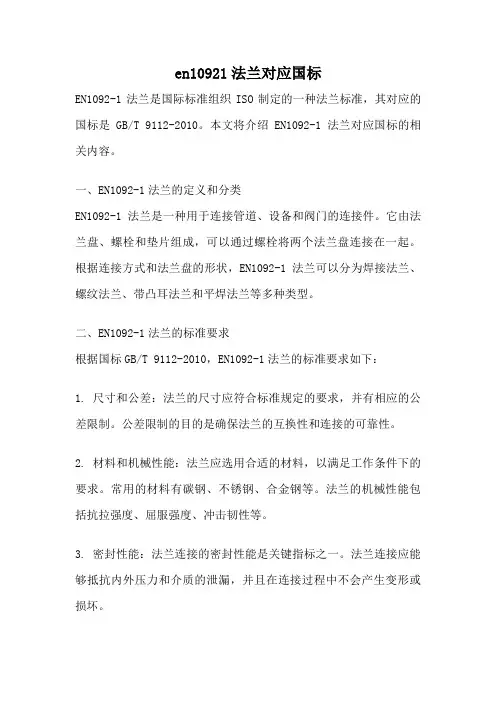

en10921法兰对应国标EN1092-1法兰是国际标准组织ISO制定的一种法兰标准，其对应的国标是GB/T 9112-2010。

本文将介绍EN1092-1法兰对应国标的相关内容。

一、EN1092-1法兰的定义和分类EN1092-1法兰是一种用于连接管道、设备和阀门的连接件。

它由法兰盘、螺栓和垫片组成，可以通过螺栓将两个法兰盘连接在一起。

根据连接方式和法兰盘的形状，EN1092-1法兰可以分为焊接法兰、螺纹法兰、带凸耳法兰和平焊法兰等多种类型。

二、EN1092-1法兰的标准要求根据国标GB/T 9112-2010，EN1092-1法兰的标准要求如下：1. 尺寸和公差：法兰的尺寸应符合标准规定的要求，并有相应的公差限制。

公差限制的目的是确保法兰的互换性和连接的可靠性。

2. 材料和机械性能：法兰应选用合适的材料，以满足工作条件下的要求。

常用的材料有碳钢、不锈钢、合金钢等。

法兰的机械性能包括抗拉强度、屈服强度、冲击韧性等。

3. 密封性能：法兰连接的密封性能是关键指标之一。

法兰连接应能够抵抗内外压力和介质的泄漏，并且在连接过程中不会产生变形或损坏。

4. 标记和标志：法兰应在表面上标记相关信息，包括法兰的型号、尺寸、材料等。

标志应清晰可见，不易磨损。

5. 检验和试验：法兰应经过严格的检验和试验，以确保其质量和性能符合标准要求。

试验包括外观检查、尺寸测量、压力测试等。

三、EN1092-1法兰的应用领域EN1092-1法兰广泛应用于石油、化工、电力、船舶、食品等行业的管道系统中。

它可连接不同材质、不同压力等级的管道和设备，具有连接简单、可靠、密封性能好等优点。

四、EN1092-1法兰的安装和维护安装EN1092-1法兰时，应按照标准要求正确选择法兰型号和材料，并采用正确的安装方法。

安装过程中要注意保持法兰的平行度和垂直度，避免过度紧固螺栓导致法兰变形或损坏。

维护EN1092-1法兰时，定期检查法兰的密封性能和螺栓的紧固情况。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

pn50法兰标准
摘要：
一、前言
二、pn50 法兰标准的定义和分类
三、pn50 法兰的主要技术参数
四、pn50 法兰的选用与使用
五、pn50 法兰在我国的应用领域
六、总结
正文：
一、前言
法兰是管道连接中常见的一种零部件，广泛应用于石油、化工、冶金、船舶等领域。

pn50 法兰作为一种常见法兰类型，具有较高的压力承受能力和良好的密封性能。

本文将对pn50 法兰的标准进行详细介绍，以帮助用户更好地了解和使用这种法兰。

二、pn50 法兰标准的定义和分类
1.定义：pn50 法兰是指按照PN50 标准生产的一种法兰，主要用于管道连接，具有50 公斤级的压力承受能力。

2.分类：根据连接方式，pn50 法兰可以分为螺纹法兰、焊接法兰、对焊法兰等；根据密封面型式，可以分为平面法兰、凸面法兰、凹凸面法兰等。

三、pn50 法兰的主要技术参数
1.压力等级：PN50，即50 公斤级；
2.公称通径：DN10-DN2000；
3.材料：碳钢、不锈钢、合金钢等；
4.温度范围：-200℃至800℃。

四、pn50 法兰的选用与使用
1.选用：根据管道压力、通径、材质等要求，选择合适的pn50 法兰；
2.使用：在安装时，注意遵循相关安装规范，确保法兰连接的密封性能。

五、pn50 法兰在我国的应用领域
pn50 法兰在我国的石油、化工、冶金、船舶等领域有广泛的应用，为各种工程项目的建设提供了可靠的连接保障。

六、总结
pn50 法兰作为一种常见的法兰类型，具有较高的压力承受能力和良好的密封性能。

了解pn50 法兰的标准对于正确选用和使用法兰具有重要意义。

国标法兰的分类
国标法兰（GB法兰）有多种分类方式，以下是按照不同标准的分类：
1. 按化工行业标准分：
整体法兰（IF）
螺纹法兰（Th）
板式平焊法兰（PL）
带颈对焊法兰（WN）
带颈平焊法兰（SO）
承插焊法兰（SW）
对焊环松套法兰（PJ/SE）
平焊环松套法兰（PJ/RJ）
衬里法兰盖（BL(S)）
法兰盖（BL）
2. 按石化行业标准分：
螺纹法兰（PT）
对焊法兰（WN）
平焊法兰（SO）
承插焊法兰（SW）
松套法兰（LJ）
法兰盖（不表注）
3. 按机械行业标准分：整体法兰
对焊法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
4. 按国家（GB）标准分：整体法兰
螺纹法兰
对焊法兰
带颈平焊法兰
带颈承插焊法兰
对焊环带颈松套法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
这些分类涵盖了各种类型的国标法兰，每种类型都有其特定的用途和特点。

例如，板式平焊法兰制造简单、成本低，但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

常用法兰规格的标准与规范法兰是连接管道、阀门、设备等的重要组件，其规格的标准和规范对于工程建设和工业生产具有重要意义。

本文将介绍一些常用法兰规格的标准和规范，以帮助读者更好地了解并正确选择适合自己需求的法兰。

一、法兰的分类和用途法兰根据结构形式的不同可以分为板式法兰、对焊法兰、螺纹法兰等。

板式法兰在减压和密封方面具有优势，对焊法兰具有结构简单、强度高的特点，螺纹法兰适用于低压情况。

根据工程设计和不同的使用环境，选择适合的法兰类型非常重要。

二、国际标准国际上常用的法兰标准有ANSI/ASME标准（美国国家标准），DIN标准（德国国家标准），ISO标准（国际标准化组织）等。

这些标准规定了法兰的尺寸、连接面形式、螺栓孔尺寸和数量等。

根据具体需求，可以参考这些国际标准，以确保法兰的互换性和连接的可靠性。

三、相关行业标准除了国际标准外，各个行业还制定了一些特定的法兰标准，以适应行业特殊需求。

例如，化工行业常用的法兰规格标准为HG标准，石油和天然气行业常用的标准为API标准。

这些行业标准在法兰的材质选择、密封要求等方面有特殊要求，根据具体行业选择合适的标准非常重要。

四、国内标准在中国，有一些国家标准规定了法兰的尺寸、材质、工艺等方面的要求。

例如，GB/T标准是我国国家标准的代表，其中GB/T9112.1-2000规定了钢制法兰的结构尺寸和连接面形式，GB/T9113.1-2000规定了钢制法兰的螺栓孔尺寸和数量。

根据国内标准选用合适的法兰，可以保证与国内其他设备的兼容性。

五、其他因素除了规格标准，选择合适的法兰还需考虑其他因素，如使用条件、介质特性、压力等级等。

在高温、高压和腐蚀环境中需要选择耐高温、耐腐蚀的法兰材质，压力等级需要匹配管道系统的工作压力，保证系统的安全可靠。

六、总结以上是关于常用法兰规格的一些标准和规范的介绍。

在选择法兰时，我们应该关注国际标准、行业标准和国内标准的要求，并结合实际情况考虑其他因素。

法兰的分类(一)整体法兰1.平焊法兰,制造容易,应用广泛,但刚性较差.法兰附近筒壁的截面上,将产生附加的弯曲应力.所以平焊法兰适用的压力范围较低(PN<4.0MPa).平焊法兰的适用范围:2.对焊法兰又称高颈法兰或长颈法兰.颈提高刚性,厚度比筒体厚,降低根部弯曲应力.对接焊缝,比平焊法兰的角焊缝强度好,对焊法兰适用于压力,温度较高或设备直径较大的场合.(二)松式法兰法兰与容器或管道不连接,比整体式连接强度差法兰盘可用不同材料,用于铜制,铝制,陶瓷,石墨及其非金属材料的设备或管道上.受力后无附加弯曲应力,只适用于压力较低场合(三)任意式法兰整体性介于整体法兰和松式法兰之间,包括未焊透的焊接法兰.圆形法兰最常见,方形法兰利于管子排列紧凑,椭圆形法兰常用于阀门和小直径的高压管子上.三,影响法兰密封的因素影响法兰密封的因素主要有:螺栓预紧力;密封面型式;垫片性能;法兰刚度;操作条件.一螺栓预紧力螺栓预紧力是影响密封一个重要因素.预紧力使垫片压紧并实现初始密封.预紧力过大则垫片被压坏或挤出.预紧力通过法兰密封面传递给垫片,良好的密封,必须使预紧力均匀地作用于垫片.当需要预紧力一定时,采取增加螺栓个数,减小螺栓直径对密封有利二密封面法兰联接密封性能与密封面型式有关,密封面型式选择,主要考虑压力,温度,介质.压力容器和管道中常用的法兰密封面型式和特点:1,突面(RF)光滑平面,可车制密纹水线.结构简单,加工方便,便于进行防腐衬里. 接触面积大,预紧时垫片容易往两边挤,不易压紧.2,凹凸面(MFM)凸面和凹面相配合,凹面上放置垫片,防止垫片被挤出,适用于压力较高.3,榫槽面(TG)槽中垫片不被挤动.螺栓力较小.获得良好的密封效果.结构较复杂,更换垫片较困难.榫面容易损坏,适于易燃,易爆,有毒介质及较高压力.压力不大时,即使直径较大,也能很好密封.4,全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN≤1.6MPa);环连接面主要用在带颈对焊法兰与整体法兰上,适用压力范围为(6.3MPa≤PN≤25.0MPa).5,其他类型密封面高压容器和高压管道用球面(透镜)和椭圆或八角形截面金属垫片三垫片性能垫片适当变形和回弹能力是形成密封的必要条件.最常用垫片分为非金属,金属,非金属与金属混合制的垫片非金属垫片:橡胶石棉板,聚四氟乙烯等.柔软耐温度和压力性能较金属垫片差.只适用于常,中温和中,低压设备和管道的法兰密封.金属与非金属混合制垫片:金属包垫片及缠绕垫片等.金属包垫片用薄金属板(镀锌薄钢板,0Cr18Ni9等)将非金属包起来; 金属缠绕垫片是薄低碳钢带(或合金钢带)与石棉带一起绕制而成.不带定位圈和带定位圈.金属包垫片及缠绕垫片较单纯的金属垫片有较好的性能,适应的温度与压力范围较高一些.金属垫片:材料一般并不要求强度高,而是要求软韧.常用是软铝,紫铜,铁(软钢),蒙耐尔合金(含Ni67%,Cu30%,Cr4～5%)钢等.主要用于中,高温和中,高压法兰联接密封.垫片材料的选择:根据温度,压力以及介质腐蚀决定,同时考虑密封面形式,螺栓力的大小以及装卸要求等.查表4-15四,法兰标准及选用石油,化工上用的法兰标准有两类,一类是压力容器法兰标准一类是管法兰标准一压力容器法兰标准1.平焊法兰:2.对焊法兰长颈对焊法兰有厚度更大的颈,刚性大.更高压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm),适用温度范围为-20℃～450℃.乙型平焊法兰中DN 2000mm以下规格包括在长颈对焊法兰的规定范围之内.两者联接尺寸和法兰厚度一样.DN2000mm以下的乙型平焊法兰可用轧制长颈对焊法兰代替,以降低成本.平焊与对焊法兰都有带衬环的与不带衬环的两种.当设备是由不锈钢制作时,采用碳钢法兰加不锈钢衬环,可以节省不锈钢.3,公称直径与公称压力根据公称直径与公称压力由法兰标准确定法兰尺寸压力容器法兰公称直径同压力容器例如DN 1000mm的压力容器,应当配用DN 1000mm的压力容器法兰. 法兰公称压力:与最大操作压力,操作温度以及材料有关.定义:以16MnR在200℃时的机械性能为基准确定法兰尺寸,在200℃时,它的最大允许操作压力就认为是具有该尺寸法兰的公称压力.公称压力PNO.6MPa法兰,用16MnR制造的,在200℃时,最大允许操作压力0.6MPa.高于200℃的最大操作压力将低于它的公称压力0.6MPa.低于200℃仍按200℃确定其最高工作压力.材料改为Q235-A,机械性能比16MnR差,公称压力PN0.6MPa的法兰,200℃操作,最大允许操作压力也低于公称压力.材料由16MnR改为15MnVR,机械性能优于16MnR,公称压力PN0.6MPa 的法兰,在200℃操作时,最大允许操作压力将高于它的公称压力. 只要法兰的公称直径,公称压力确定了,法兰的尺寸也就确定了.最大允许工作压力的确定:为操作温度300℃,设计压力0.6MPa的容器选配法兰.材料15MnVR按公称压力0.6MPa查取.材料20R按公称压力1.0MPa查取尺寸.二管法兰标准同样公称直径的容器法兰和管法兰的尺寸不相同,不能互相代用.管法兰的型式除平焊,对焊法兰外,还有铸钢法兰,铸铁法兰,活套法兰,螺纹法兰等.管法兰标准查选方法,步骤与压力容器法兰同.GB9119.7-88外,常用标准还有:化工部标准HG20592～HG20602-97;中石化标准SH3406-96等.其中化工部标准中分为欧洲体系,美洲体系等,我国常用的为欧洲体系.例4-6:塔身与封头的法兰.塔内径1000mm,操作温度280℃,设计压力0.2MPa.Q235-A.根据操作温度,设计压力和所用材料,应按公称压力为0.6MPa查选尺寸.压力不高,直径不大,表4-16用甲型平焊法兰,平面密封面,垫片用石棉橡胶板.法兰的各部尺寸从附录表9中查,联接螺栓材料Q235-A,M20共36个.思考题:1.法兰垫片密封的原理是什么影响密封的因素有哪些2.法兰的型式有哪些各有什么特点3.法兰密封面型式有哪些各适用什么场合4.常用的垫片材料有哪些。

法兰的基本知识及标准法兰基本知识⼀、什么是活套法兰，活套法兰⽤在什么地⽅和什么管件中？>>活套法兰即是可以活动的法兰⽚,⼀般是配套在给排⽔配件上(伸缩节上最常见)，⼚家出⼚时伸缩节两端就各有⼀⽚法兰，直接与⼯程中的管道、设备⽤螺栓连接。

>>> >⼆、法兰是怎么和管道连在⼀起的焊在什么部位？>>法兰分类很多。

⼀般⽤有平法兰、对焊法兰(长颈法兰)、活套法兰等。

平焊法兰⽤于中低压，采⽤插焊，两边焊接，焊接深度距法兰密封⾯2-5mm，对焊法兰直接对焊就可以，活套法兰螺栓连接⽆需焊接。

>>三、法兰式是什么意思？法兰是⼀个链接件，⽤来连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端⾯带有N 个均布螺栓孔就是法兰式。

1、法兰：法兰是flange的译⾳，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如管⼦的⼀端或两端带凸缘，凸缘上头有⼏个通孔，以便安装螺丝，有的轴承外圈带有凸缘，这个凸缘可以有孔，也可以不带孔，只作挡边定位⽤。

2、法兰式:阀门与管道或机器设备的连接采⽤的是法兰连接,即通称这种连接⽅式为法兰式。

四、什么是法兰？法兰是⼀种盘状零件，在管道⼯程中最为常见，法兰都是成对使⽤的。

在管道⼯程中，法兰主要⽤于管道的连接。

在需要连接的管道，各种安装⼀⽚法兰盘，低压管道可以使⽤丝接法兰，4公⽄以上压⼒的使⽤焊接法兰。

两⽚法兰盘之间加上密封点，然后⽤螺栓紧固。

不同压⼒的法兰有不同的厚度和使⽤不同的螺栓。

⽔泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。

凡是在两个平⾯在周边使⽤螺栓连接同时封闭的连接零件，⼀般都称为“法兰”，如通风管道的连接，这⼀类零件可以称为“法兰类零件”。

但是这种连接只是⼀个设备的局部，如法兰和⽔泵的连接，就不好把⽔泵叫“法兰类零件”。

⽐较⼩型的如阀门等，可以叫“法兰类零件”。

1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L 等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
