4．下图是某同学在做匀变速直线运动实验中获得的 一条纸带。
(1)已知打点计时器电源频率为50 Hz，则纸带上打相邻两
点的时间间隔为__0_._0_2_s__。
(2)A、B、C、D是纸带上四个计数点，每两个相邻计数点 间有四个点没有画出，从图中读出A、B两点间距s＝
_0_._7_0__c_m_；C点对应的速度是_0_._100c_m__/_s_
(计算结果保留三位有效数字)。
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
三、纸带的应用 1.测平均速度
△x＝？
△t ＝？
（1）需测量的量： 位移 △X=? 时间间隔△t=?
（2）关系式：
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
V
=
△X △t
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
2.如何测出E点的瞬时速度？
D
F
x
DF
t 可以大致表示DF间各点的瞬时速度，两边点离
E点越近算出的平均速度接近E点的瞬时速度.
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
四、测瞬时速度
1、思想方法:用某段时间内的平均速度来粗略的代 替这段时间内的某点的瞬时速度.所取的时间间隔越 接近该点计算出的瞬时速度就越精确.
2、测量原理：vE＝
x5 x6 2T
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
2．如图所示，根据打点计时器打出的纸带判断哪条 纸带表示物体做匀速运动( B )
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
3．(2015·9月测试·T5)如图所示装置可测出气垫导轨 上滑块的速度。已知固定在滑块上的遮光条的宽度为 0.60 cm，遮光条经过光电门的遮光时间为0.020 s， 则遮光条经过光电门的平均速度大小为( B )
电磁打点计时器
4~6 V交流电
打点方式 周期性产生电火花 振针周期性上、下振动
打点周期
0.02 s
记录信息
位置、时刻和位移、时间
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
想一想：平时测物体速度需要哪些条件？
时间特点： 位移特点：
V = x t
那能怎么计算物体的速度呢？
看频闪照片：必修一封皮和第二页
第一章
4 实验：用打点计时器测速度

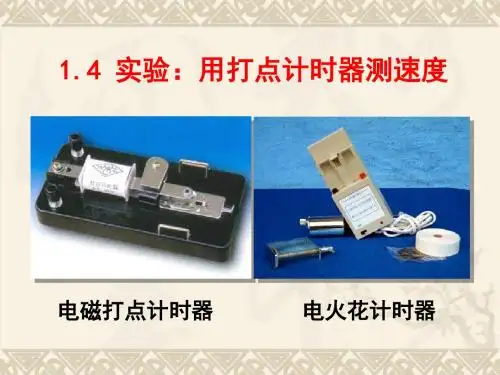

一、打点计时器的分类： 电磁式打点计时器 电火花打点计时器
1.电磁式打点计时 器： 1、结构示意图
2、工作参数： 交流电4-6v，频率50hz
3、工作原理
2.电火花打点计时器：
1、结构示意图： 2、工作参数：交流电220v、频率f=50hz 3、工作原理：
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
3.电火花打点计时器与电磁式打点计时器比较：
工作电流
电火花计时器
220 V交流电
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
1．(多选)使用打点计时器时应注意(BCD) A．无论使用电磁打点计时器还是电火花计时器， 都应该把纸带穿过限位孔，再把套在轴上的复写纸 压在纸带上面 B．使用打点计时器时应先接通电源，再拉动纸带 C．使用打点计时器时，拉动纸带的方向应与限位 孔平行 D．打点计时器只能连续工作很短时间，打点之后 要立即关闭电源
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
五、用图象表示速度 1、图象特点：直观 2、作图步骤： （1）建立坐标系 （2）描点 （3）作图 （4）拟合直线
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
二、实验过程
1．把电火花打点计时器固定在桌子上，纸带穿过 限位孔，把墨粉盘套在定位轴上，并且压在纸带上 面。
2．把电火花打点计时器接到220v交流电源上。 3．接通电源开关，用手水平拉动纸带，使它在水 平方向上运动，纸带上就打下一系列点。随后关闭 电源。
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
人教版高中物理必修一课件：1.4用打 点计时 器测速 度 (共17张PPT)【PPT优秀课件】-精美版
六、注意事项wenku.baidu.com
1．实验前，应将打点计时器固定好，以免拉动纸带时晃动，并要 先轻轻试拉纸带，应无明显的阻滞现象。
2．使用计时器打点时，应先接通电源，待打点计时器打点稳定后 再拉动纸带。
3．手拉动纸带时速度应快一些，以防点迹太密集。 4．使用电火花计时器时，应注意把纸带正确穿好，墨粉纸盘位于 纸带上方；使用电磁打点计时器时，应让纸带穿过限位孔，压在复 写纸下面。 5．使用电磁打点计时器时，如打出点较轻或是短线，应调整振针 距复写纸的高度。 6．打点计时器不能连续工作太长时间，打点之后应立即关闭电源。
