ZJDF型发电机中性点接地电阻柜使用说明书

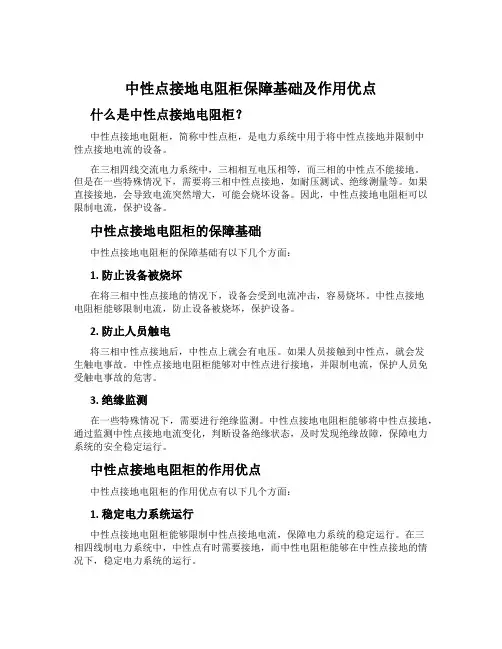

中性点接地电阻柜保障基础及作用优点什么是中性点接地电阻柜？中性点接地电阻柜，简称中性点柜，是电力系统中用于将中性点接地并限制中性点接地电流的设备。

在三相四线交流电力系统中，三相相互电压相等，而三相的中性点不能接地。

但是在一些特殊情况下，需要将三相中性点接地，如耐压测试、绝缘测量等。

如果直接接地，会导致电流突然增大，可能会烧坏设备。

因此，中性点接地电阻柜可以限制电流，保护设备。

中性点接地电阻柜的保障基础中性点接地电阻柜的保障基础有以下几个方面：1. 防止设备被烧坏在将三相中性点接地的情况下，设备会受到电流冲击，容易烧坏。

中性点接地电阻柜能够限制电流，防止设备被烧坏，保护设备。

2. 防止人员触电将三相中性点接地后，中性点上就会有电压。

如果人员接触到中性点，就会发生触电事故。

中性点接地电阻柜能够对中性点进行接地，并限制电流，保护人员免受触电事故的危害。

3. 绝缘监测在一些特殊情况下，需要进行绝缘监测。

中性点接地电阻柜能够将中性点接地，通过监测中性点接地电流变化，判断设备绝缘状态，及时发现绝缘故障，保障电力系统的安全稳定运行。

中性点接地电阻柜的作用优点中性点接地电阻柜的作用优点有以下几个方面：1. 稳定电力系统运行中性点接地电阻柜能够限制中性点接地电流，保障电力系统的稳定运行。

在三相四线制电力系统中，中性点有时需要接地，而中性电阻柜能够在中性点接地的情况下，稳定电力系统的运行。

2. 提高电力系统的安全性中性点接地电阻柜能够对设备和人员进行保护，提高电力系统的安全性。

在中性点接地的情况下，中性点上会有电压，这会对设备和人员安全造成威胁。

中性点接地电阻柜能够通过限制电流，保护设备，保护人员。

3. 便于运维管理中性点接地电阻柜可以实现中性点的接地和绝缘监测，通过监测中性点接地电流变化，及时发现绝缘故障，方便运维管理。

同时，中性点接地电阻柜的设置和调试也比较方便。

结束语中性点接地电阻柜在电力系统中扮演着重要的角色，能够保障电力系统的稳定运行，提高电力系统的安全性，便于运维管理。

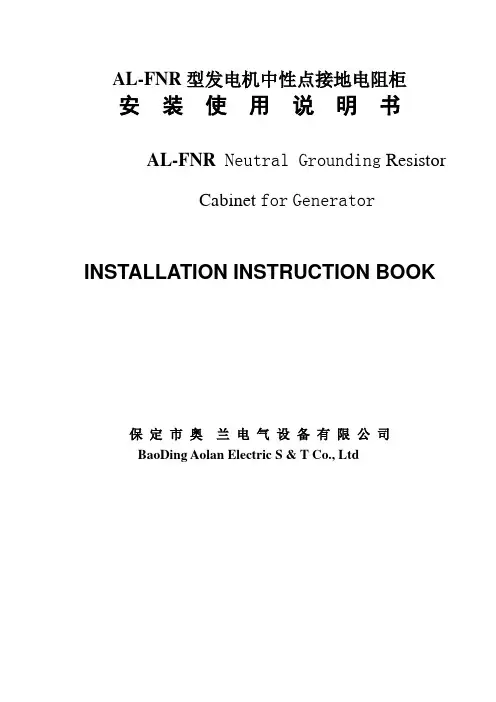

AL-FNR型发电机中性点接地电阻柜安装使用说明书AL-FNR Neutral Grounding ResistorCabinet for Generator INSTALLATION INSTRUCTION BOOK保定市奥兰电气设备有限公司BaoDing Aolan Electric S & T Co., Ltd目 录Contents一、 产品用途Purposes of Product ········································ 二、 产品特点Features of FNR Type Resistor ·····························三、 型号含义Meaning of Type No.··········································· 四、 技术数据Technical Data ··················································· 五、 使用条件Service Conditions ············································ 六、 形式结构 Structural Type ···················································七、 外形及安装尺寸Outline and Installation Dimensions ········· 八、 运输及储存Transportation and Storing ······························ 九、 使用须知Notice of Application ·········································· 十、 验收及安装Acceptance and Installation ····························11 2233 4456一、产品用途Purposes of ProductsAL-FNR型发电机中性点电阻柜为专用于发电厂发电机中性点，以实现发电机采用中性点经电阻接地方式。

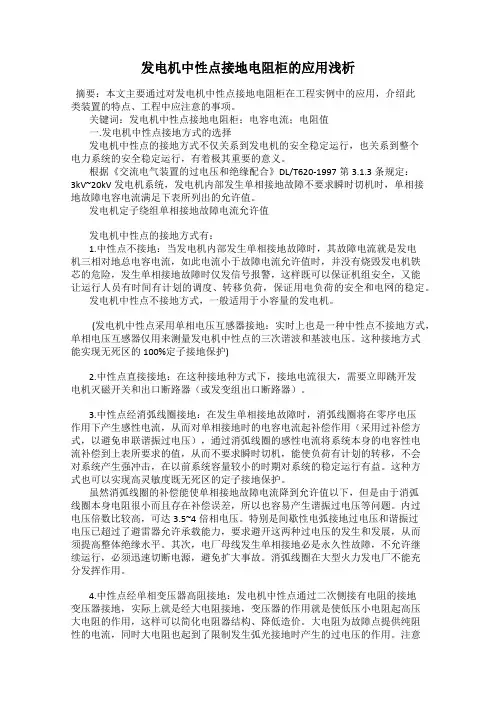

发电机中性点接地电阻柜的应用浅析摘要：本文主要通过对发电机中性点接地电阻柜在工程实例中的应用，介绍此类装置的特点、工程中应注意的事项。

关键词：发电机中性点接地电阻柜；电容电流；电阻值一.发电机中性点接地方式的选择发电机中性点的接地方式不仅关系到发电机的安全稳定运行，也关系到整个电力系统的安全稳定运行，有着极其重要的意义。

根据《交流电气装置的过电压和绝缘配合》DL/T620-1997第3.1.3条规定：3kV~20kV发电机系统，发电机内部发生单相接地故障不要求瞬时切机时，单相接地故障电容电流满足下表所列出的允许值。

发电机定子绕组单相接地故障电流允许值发电机中性点的接地方式有：1.中性点不接地：当发电机内部发生单相接地故障时，其故障电流就是发电机三相对地总电容电流，如此电流小于故障电流允许值时，并没有烧毁发电机铁芯的危险，发生单相接地故障时仅发信号报警，这样既可以保证机组安全，又能让运行人员有时间有计划的调度、转移负荷，保证用电负荷的安全和电网的稳定。

发电机中性点不接地方式，一般适用于小容量的发电机。

(发电机中性点采用单相电压互感器接地：实时上也是一种中性点不接地方式，单相电压互感器仅用来测量发电机中性点的三次谐波和基波电压。

这种接地方式能实现无死区的100%定子接地保护)2.中性点直接接地：在这种接地种方式下，接地电流很大，需要立即跳开发电机灭磁开关和出口断路器（或发变组出口断路器）。

3.中性点经消弧线圈接地：在发生单相接地故障时，消弧线圈将在零序电压作用下产生感性电流，从而对单相接地时的电容电流起补偿作用（采用过补偿方式，以避免串联谐振过电压），通过消弧线圈的感性电流将系统本身的电容性电流补偿到上表所要求的值，从而不要求瞬时切机，能使负荷有计划的转移，不会对系统产生强冲击，在以前系统容量较小的时期对系统的稳定运行有益。

这种方式也可以实现高灵敏度既无死区的定子接地保护。

虽然消弧线圈的补偿能使单相接地故障电流降到允许值以下，但是由于消弧线圈本身电阻很小而且存在补偿误差，所以也容易产生谐振过电压等问题。

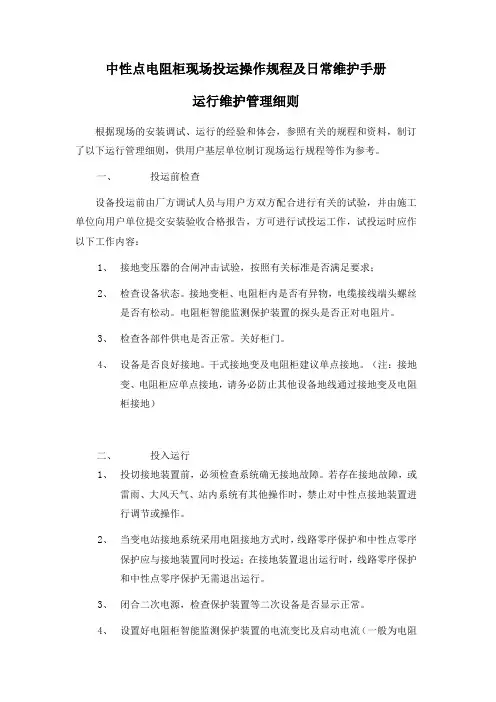

中性点电阻柜现场投运操作规程及日常维护手册运行维护管理细则根据现场的安装调试、运行的经验和体会，参照有关的规程和资料，制订了以下运行管理细则，供用户基层单位制订现场运行规程等作为参考。

一、投运前检查设备投运前由厂方调试人员与用户方双方配合进行有关的试验，并由施工单位向用户单位提交安装验收合格报告，方可进行试投运工作，试投运时应作以下工作内容：1、接地变压器的合闸冲击试验，按照有关标准是否满足要求；2、检查设备状态。

接地变柜、电阻柜内是否有异物，电缆接线端头螺丝是否有松动。

电阻柜智能监测保护装置的探头是否正对电阻片。

3、检查各部件供电是否正常。

关好柜门。

4、设备是否良好接地。

干式接地变及电阻柜建议单点接地。

（注：接地变、电阻柜应单点接地，请务必防止其他设备地线通过接地变及电阻柜接地）二、投入运行1、投切接地装置前，必须检查系统确无接地故障。

若存在接地故障，或雷雨、大风天气、站内系统有其他操作时，禁止对中性点接地装置进行调节或操作。

2、当变电站接地系统采用电阻接地方式时，线路零序保护和中性点零序保护应与接地装置同时投运；在接地装置退出运行时，线路零序保护和中性点零序保护无需退出运行。

3、闭合二次电源，检查保护装置等二次设备是否显示正常。

4、设置好电阻柜智能监测保护装置的电流变比及启动电流（一般为电阻额定电流的1/3左右），电阻温度的整定（一般设置在200-250摄氏度），这样当超过整定值时，相应的接地电流报警和电阻过热报警节点将会输出。

5、电阻柜智能监测保护装置进入“系统信息”，看测量系统接地电流及电阻温度是否正常；6、停电调整修正不合适的运行参数；7、再次检查输入设定参数是否正确；当试投运验证装置动作正常，接地电流、电阻温度等各项符合指标达到要求，才可满足正式投运条件。

8、闭合接地变或电阻柜控制隔离开关或断路器投入运行。

正式投运后，应作好以下工作：1、厂方调试人员为运行人员进行中性点电阻柜装置功能操作的现场培训；2、应保证满足运行时接地电流、电阻温度等符合要求；3、厂方调试人员向用户单位提交详细的调试投运报告，并通过用户单位的签字盖章认可；三、运行维护管理1、运行维护人员应熟悉了解电阻柜智能监测保护装置的功能和操作；2、正常运行时，电阻柜智能监测保护装置应保证供电正常；3、当电阻柜智能监测保护装置发出报警信号时，用户应有相应的装置来实时监测。

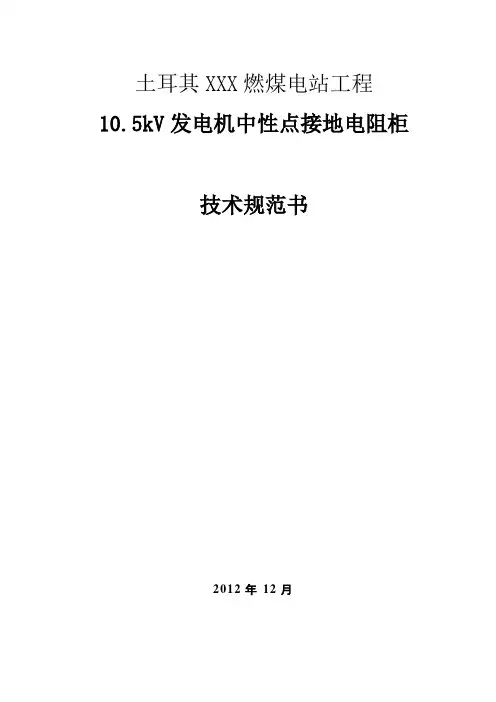

土耳其XXX燃煤电站工程10.5kV发电机中性点接地电阻柜技术规范书2012年12月1总则1.1本技术规范书适用于土耳其XXX燃煤电站工程10.5kV发电机电阻柜成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，供方应提供符合工业标准和本技术规范书的优质产品。

1.3如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。

1.4本技术规范书所使用的标准与供方所执行的标准不一致时，按较高标准执行。

1.5本技术规范书经供需双方确认后应作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本技术规范书未尽事宜，应由供需双方协商确定。

2标准GB 311.1-1997 《高压输变电设备的绝缘配合》DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T 780-2001 《配电系统中性点接地电阻器》JB/T 10777-2007 《中性点接地电阻器》GB/T 1234-1995 《高电阻电热合金》GB 1208-2006 《电流互感器》GB 16847-1997 《保护用电流互感器的暂态特性要求》GB 1985-2004 《高压交流隔离开关和接地开关》GB/T 12944.2-1991 《高压穿墙套管瓷套管尺寸和特性》GB 1985－2004 《交流高压隔离开关和接地开关》GB 11022-89 《高压开关设备通用技术条件》GB/T 755.1 2006 《绝缘子试验方法第1部分：一般试验方法》GB/T 755.2 2003 《绝缘子试验方法第2部分：电气试验方法》GB/T 755.3 2006 《绝缘子试验方法第3部分：机械试验方法》GB/T 3098.6-2000 《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB 156-2007 《标准电压》GB/T 762-2002 《标准电流》GB/T 16927-1997 《高压试验技术》GB 4208-2008 《外壳防护等级》（IP代码）JB 2420-1978 《户外防腐电工产品的涂漆》GB/ T5582-1993 《高压电力设备外绝缘污秽等级》IEEE 32-1972 《有关接地电阻器的要求》GB/T 1094.1-1996 《电力变压器》GB 763-1990 《交流高压电器在长期工作时的发热》GB 10228-2008 《干式电力变压器技术参数和要求》GB10229-1988 《电抗器》GB 1094.5-2008 《电力变压器承受短路能力》GB 2894—2008 《安全标志及其使用导则》GB/T 5273—1985 《变压器高压电器和套管的接线端子》GB/T 6451-2008 《油浸式电力变压器技术参数和要求》GB 8287.1-1998 《高压支柱瓷绝缘子》GB/T 13384-2008 《机电产品包装通用技术条件》GB/T 191-2008 《包装、储运图示标志》合同中所有设备、备品备件，包括外购的所有附件和设备，除满足技术规范书的技术参数和要求外，均应遵照最新版本的国家标准（GB或GB/T）、国际电工委员会标准（IEC）及国际单位制（SI）。

中性点接地电阻柜说明书太原合创自动化有限公司2011年2月目录一.概述二.引用标准三. 型号说明四. 产品说明五．使用条件六．HCH-FZG型发电机中性点接地电阻柜原理及安装尺寸七．HCH-BZG型变压器中性点接地电阻柜原理及安装尺寸八订货参数：一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。

但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。

如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。

HCH-FZG或HCH-BZG系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

现在，中性点经电阻接地方式已经写入电力行业规程中。

DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

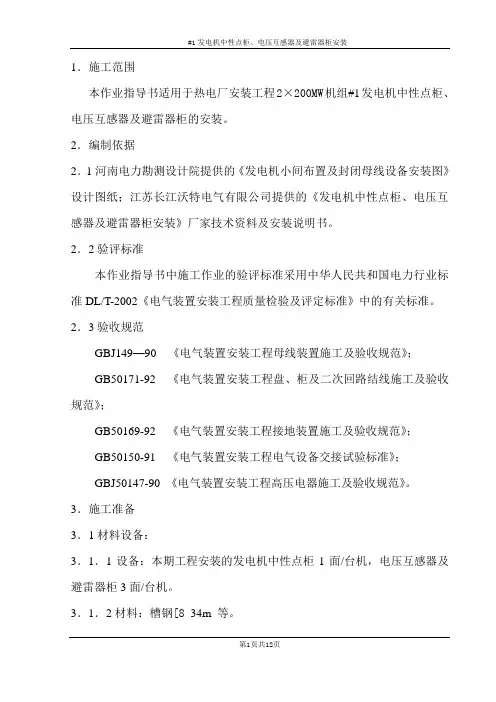

1．施工范围本作业指导书适用于热电厂安装工程2×200MW机组#1发电机中性点柜、电压互感器及避雷器柜的安装。

2．编制依据2．1河南电力勘测设计院提供的《发电机小间布置及封闭母线设备安装图》设计图纸；江苏长江沃特电气有限公司提供的《发电机中性点柜、电压互感器及避雷器柜安装》厂家技术资料及安装说明书。

2．2验评标准本作业指导书中施工作业的验评标准采用中华人民共和国电力行业标准DL/T-2002《电气装置安装工程质量检验及评定标准》中的有关标准。

2．3验收规范GBJ149—90 《电气装置安装工程母线装置施工及验收规范》；GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；GB50169-92 《电气装置安装工程接地装置施工及验收规范》；GB50150-91 《电气装置安装工程电气设备交接试验标准》；GBJ50147-90 《电气装置安装工程高压电器施工及验收规范》。

3．施工准备3．1材料设备：3．1．1设备：本期工程安装的发电机中性点柜1面/台机，电压互感器及避雷器柜3面/台机。

3．1．2材料：槽钢[8 34m 等。

3．2施工机械、机具准备主厂房80T行吊、25T汽车吊、13T载重汽车、2T倒链、运盘小车、交流氩弧焊机、抛光机等。

3．3技术资料和质量见证材料3．3．1施工用设计图纸、相关设计变更单、技术核定单以及厂家安装、使用说明书。

3．3．2施工用验评单有《电气装置安装工程质量检验及评定标准》DL/T-2002中的DL/T5161.8-表1.0.2、表2.0.1、表4.0.2、表6.0.2；DL/T5161.3-表6.0.2、表3.0.1等以及盘柜安装记录。

3．4计量器具施工中使用的计量器具有：钢板尺、水平尺、水平仪、塞尺、2500V 摇表、500V摇表、万用表、力矩板手等。

4．施工工序4．1工艺流程框图4．2工序方法4．2．1施工准备4．2．1．1人员准备：进行人员技术培训，使其掌握必要的施工技能，同时进行人员组织、分工，落实各施工人员责任。

中性点接地电阻柜使用说明书保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC CO., LTD前言保定天威恒通电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。

公司拥有技术精湛的研发队伍和精良的制造设备，公司结合引进和消化美国、英国等的先进技术，研发出THT-ZT型变压器中性点接地电阻柜、THT-FZG型发电机中性点接地电阻柜、THT-DZ 型低压中性点接地电阻器。

该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系统等0.38kV～35kV交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。

随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网，对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越小，采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次，降低整体电网的投资。

中性点经电阻接地方式在单相接地故障时能快速切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。

保定天威恒通电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中，并出口到泰国、印度、印尼、刚果和苏丹等国。

第一部分 THT-ZT 型变压器中性点接地电阻柜第二部分 THT-FZG 型发电机中性点接地电阻柜第三部分 THT-DZ 型低压接地电阻器第一部分THT-ZT型变压器中性点接地电阻柜一、产品用途THT-ZT型变压器中性点接地电阻柜用于6～35KV交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。

二、型号说明1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。

2.根据不同的使用条件，电阻柜分为户内型和户外型。

进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。

柜体顶部装有吊环便于吊装。

3.电阻材质可采用合金材料或非金属特种材料阀片。

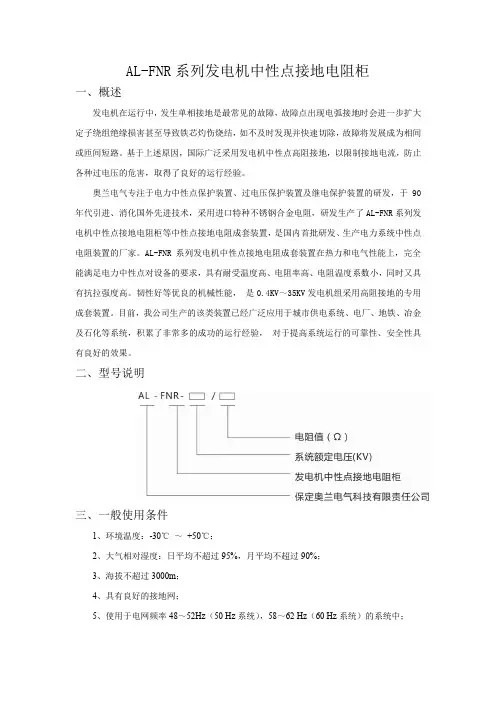

AL-FNR系列发电机中性点接地电阻柜一、概述发电机在运行中，发生单相接地是最常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路。

基于上述原因，国际广泛采用发电机中性点高阻接地，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。

奥兰电气专注于电力中性点保护装置、过电压保护装置及继电保护装置的研发，于90年代引进、消化国外先进技术，采用进口特种不锈钢合金电阻，研发生产了AL-FNR系列发电机中性点接地电阻柜等中性点接地电阻成套装置，是国内首批研发、生产电力系统中性点电阻装置的厂家。

AL-FNR系列发电机中性点接地电阻成套装置在热力和电气性能上，完全能满足电力中性点对设备的要求，具有耐受温度高、电阻率高、电阻温度系数小，同时又具有抗拉强度高。

韧性好等优良的机械性能，是0.4KV～35KV发电机组采用高阻接地的专用成套装置。

目前，我公司生产的该类装置已经广泛应用于城市供电系统、电厂、地铁、冶金及石化等系统，积累了非常多的成功的运行经验，对于提高系统运行的可靠性、安全性具有良好的效果。

二、型号说明三、一般使用条件1、环境温度：-30℃～+50℃；2、大气相对湿度：日平均不超过95%，月平均不超过90%；3、海拔不超过3000m；4、具有良好的接地网；5、使用于电网频率48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）的系统中；6、周围环境中无易燃易爆、腐蚀性气体及导电尘埃。

注：若使用条件与以上不同时，需在订货时加以注明。

四、执行标准DL/T780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB1208-1997 电流互感器GB4208-93 外壳防护等级（IP代码）IEEE32-1972标准中性点接地装置的技术、术语和试验五、装置工作原理中性点经电阻接地系统原理图六、常规技术参数1、AL-FNR型发电机中性点接地电阻柜技术参数推荐表（大中型发电机中性点技术参数参考表）下面是AL-FNR-20/0.4发电机中性点接地电阻柜外形示意图（1200长×900宽×1800高）七、产品特点1、精心设计、保护到位AL-FNR 型发电机中性点电阻柜连接在发电机中性点与地之间，当电网或发电机定子绕组发生单相接地故障时，向接地点提供附加阻性电流，使接地点电流由容性变成阻容性电流，从而保证产生的过电压不超过2.6倍的相电压。

中性点接地电阻柜使用说明书保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC CO., LTD前言保定天威恒通电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。

公司拥有技术精湛的研发队伍和精良的制造设备，公司结合引进和消化美国、英国等的先进技术，研发出THT-ZT型变压器中性点接地电阻柜、THT-FZG型发电机中性点接地电阻柜、THT-DZ 型低压中性点接地电阻器。

该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系统等0.38kV～35kV交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。

随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网，对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越小，采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次，降低整体电网的投资。

中性点经电阻接地方式在单相接地故障时能快速切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。

保定天威恒通电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中，并出口到泰国、印度、印尼、刚果和苏丹等国。

第一部分 THT-ZT 型变压器中性点接地电阻柜第二部分 THT-FZG 型发电机中性点接地电阻柜第三部分 THT-DZ 型低压接地电阻器第一部分THT-ZT型变压器中性点接地电阻柜一、产品用途THT-ZT型变压器中性点接地电阻柜用于6～35KV交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。

二、型号说明1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。

2.根据不同的使用条件，电阻柜分为户内型和户外型。

进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。

柜体顶部装有吊环便于吊装。

3.电阻材质可采用合金材料或非金属特种材料阀片。

1．施工范围本作业指导书适用于热电厂安装工程2×200MW机组#1发电机中性点柜、电压互感器及避雷器柜的安装。

2．编制依据2．1河南电力勘测设计院提供的《发电机小间布置及封闭母线设备安装图》设计图纸；江苏长江沃特电气有限公司提供的《发电机中性点柜、电压互感器及避雷器柜安装》厂家技术资料及安装说明书。

2．2验评标准本作业指导书中施工作业的验评标准采用中华人民共和国电力行业标准DL/T-2002《电气装置安装工程质量检验及评定标准》中的有关标准。

2．3验收规范GBJ149—90 《电气装置安装工程母线装置施工及验收规范》；GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；GB50169-92 《电气装置安装工程接地装置施工及验收规范》；GB50150-91 《电气装置安装工程电气设备交接试验标准》；GBJ50147-90 《电气装置安装工程高压电器施工及验收规范》。

3．施工准备3．1材料设备：3．1．1设备：本期工程安装的发电机中性点柜1面/台机，电压互感器及避雷器柜3面/台机。

3．1．2材料：槽钢[8 34m 等。

3．2施工机械、机具准备主厂房80T行吊、25T汽车吊、13T载重汽车、2T倒链、运盘小车、交流氩弧焊机、抛光机等。

3．3技术资料和质量见证材料3．3．1施工用设计图纸、相关设计变更单、技术核定单以及厂家安装、使用说明书。

3．3．2施工用验评单有《电气装置安装工程质量检验及评定标准》DL/T-2002中的DL/T5161.8-表1.0.2、表2.0.1、表4.0.2、表6.0.2；DL/T5161.3-表6.0.2、表3.0.1等以及盘柜安装记录。

3．4计量器具施工中使用的计量器具有：钢板尺、水平尺、水平仪、塞尺、2500V 摇表、500V摇表、万用表、力矩板手等。

4．施工工序4．1工艺流程框图4．2工序方法4．2．1施工准备4．2．1．1人员准备：进行人员技术培训，使其掌握必要的施工技能，同时进行人员组织、分工，落实各施工人员责任。

发电机测控柜目录第一章实验的基本要求和安全操作说明 (1)第一节实验的基本要求 (1)第二节实验安全操作说明 (2)第二章发电机测控柜操作实验 (2)第一节直流电动机微机调速装置操作实验 (3)第二节同步发电机微机励磁调节装置操作实验 (3)第三章发电机特性实验 (5)第一节发电机运行方式实验 (5)第二节逆变灭磁和跳灭磁开关灭磁实验 (6)第三节同步发电机强励实验 (7)第四节欠励限制实验 (7)第五节过励限制实验 (8)第六节伏赫限制实验 (8)第七节发电机空载特性实验 (9)第八节发电机负载特性试验 (10)第九节发电机外特性实验 (11)第十节发电机调整特性实验 (11)第十一节发电机短路特性实验 (12)第十二节单机带负荷实验 (13)第四章注意事项 (14)附录一直流电动机微机调速装置使用说明书 (15)附录二微机励磁调节装置使用说明书18第一章实验的基本要求和安全操作说明第一节实验的基本要求电力系统综合自动化实验平台的实验目的在于使学生掌握系统运行的原理及特性，学会通过故障运行现象及相关数据分析故障原因，并排除故障。

通过实验使学生能够根据实验目的、实验内容及测量数据，进行分析研究，得出必要结论，从而完成实验报告。

在整个实验过程中，必须集中精力，及时认真做好实验。

现按实验过程提出下列具体要求。

一、实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。

每次实验前都应该预习，才能对实验目的、步骤、结论和注意事项等做到心中有数，从而提高实验质量和效率。

预习应该做到：1.复习教课书有关章节内容，熟悉与本次实验相关的理论知识。

2.认真学习实验指导书，了解本次实验目的和内容，掌握实验原理和方法，仔细阅读实验安全操作说明，明确实验过程中应注意的事项。

3.实验前应写好预习报告，其中应包括实验内容，实验步骤、数据记录表等，经教师检查确认做好了实验前的准备工作，方可开始实验。

认真做好实验前的准备工作，对于培养学生独立工作能力，保护人身安全、实验设备安全和提高实验质量等都是非常重要。

中性点接地电阻柜电阻值是如何选择并确定的？我们知道中性点接地电阻柜的种类很多，即使同样电压等级下，也存在两台参数相差很多甚至是完全不同的电阻柜。

中性点接地电阻柜涉及的参数无非就是电压、电阻、电流、时间，时间一般都是选择10S，由于U（电压）=I（电流）*R（电阻），我们只需知道U、I、R 三个参数中的两个，就可以确定第三个参数。

但是很多情况下，客户只提供了U（电压），提供了系统运行的一些情况。

那么这种情况下我们如何选择或确定中性点接地电阻柜的电阻值？配电系统中性点接地方式是一个综合性、系统性的科学性问题，关系到电网的运行可靠性。

配电系统中性点接地电阻柜方式主要优点是可以限制电网过电压水平，主要应用在以电缆为主的配电网中。

中性点电阻应根据以下条件综合分析，进行合理选择：a.按限制弧光接地过电压的要求选择当IR= Ic时，在半个周期内可将电网对地电容的电荷泄放到只有0.043 Q0，这时可将间歇性弧光过电压倍数限制在2.5倍以内。

当IR= 4Ic时，可将间歇性弧光过电压倍数限制在2倍以内，一般选取IR= （1~4）Ic即可满足限制间歇性弧光过电压的要求。

（IR指流过电阻电流，Ic指系统电容电流。

）b.按保证继电保护灵敏度的要求选择中性点经电阻接地系统是通过各条线路的零序保护来判断故障线路的，当某条线路发生单相接地故障时，该线路的零序保护动作，跳开本线路的断路器，使故障点与电源隔离。

在中性点经低电电阻或电阻接地系统中，当发生金属性单相接地时，流过故障线路的零序故障电流Ijd= (IR2+ICΣ2）?，流过非故障线路的零序电流为馈线本身的电容电流IC。

L，Ijd远远大于IC。

L，线路的零序保护是按躲过本线路的对地电容电流进行整定的，单相接地时，故障电流远远大于整定植，保护灵敏度是完全可以保证的.c.按降低对通信线路的干扰影响考虑为了降低中性点经小电阻接地配电网单相接地时对通信线路的影响，应选择阻值较小的中性点接地电阻，同时尽量减小馈电线路的平行敷设长度，增大两种线路之间的距离。

安徽巨森电器有限公司JSE-ZFR非线性中性点接地电阻简介电力系统中性点的接地方式是一个技术性很强的问题，它涉及到技术、经济、安全等诸多方面。

目前电力系统的接地方式主要分为两大类：有效接地和非有效接地。

有效接地系统又分为直接接地和小电阻接地两种；非有效接地分为不接地、谐振接地和高阻接地等到。

有效接地系统具有过电压水低，单相接地故障点查找方便的优点，但其安全和供电可靠性相对较差。

非有效接地系统具有供电可靠性高、安全性好的优点，但其过电压水平较高，单相接地故障点的查找难度较大。

随着城市电网的发展，中压电网结构有了很大变化，电线线路的比重上升，出现了以电线为主的配电网，对地电容电流剧增。

在此情况下，采用中性点不接地或经消弧线圈接地方式，在发生单相接地故障时会产生很高的过电压，持续时间长，包括工频过电压、弧光接地过电压，各种谐振过电压，其绝缘损坏后不能自行恢复，如不及时消除掉故障，容易使故障扩大。

对设备绝缘和氧化锌避雷器的安全运行造成严重的威胁。

对电网中大量的进口设备的绝缘威胁更大。

采用的效接地系统（小电阻接地系统）虽然可以快速切除故障，但存在供电可靠性和安全性较差，对弱电的干扰严重，断路器的维护工作量大等问题。

本装置目的在于提供一种非线性中性接地电阻，具有体积小、结构简单、性能稳定等特点。

本装置既降低了电力系统的过电压水平，又保证了系统的供电可靠性，同时对单相接地故障选线的准确率不会产生影响。

因此本装置同时兼有了中性点非有效接地和有效接地系统两者的优点。

装置原理本装置是以高能氧化锌压敏电阻为核心元件，经过科学的有机搭配，使每一路压敏电阻的伏安特性完全相同，再经过并联，从而构成一个巨大的非线性压敏电阻，在组装时采用特殊的散热工艺，使本装置的容量极大，因而可以将其动作值设置在系统的相电压左右，并直接连接在系统中性点对之间，作为系统的接地电阻使用。

因氧化锌压敏电阻具有非常优异的非线性，在系统正常运行时呈高阻状态，通过其中的电流非常小，相当于开路状态，这时系统为非有效接地方式，具有很高的供电可靠性；不论何种原因，当系统发生谐振、接地或其它原因产生过电压时，都会在系统的中性点产生较高的电压，压敏电阻产即响应，将过电压限制在设定的范围内，这时压敏电阻呈小电阻状态，相当于低阻接地，并且电流在很大的范围内变化，而压敏电阻两端的电压基本保持不变，具有优异的过电压保护性能，因此又具备了低阻接地系统的优点。
