RC一阶电路分析

RC一阶电路的响应测试实验报告实验报告：RC一阶电路的响应测试一、实验目的：1.掌握RC一阶电路的响应特性；2.了解RC一阶电路的时间常数对电路响应的影响；3.学会使用示波器观察电路的动态响应。

二、实验原理：由于充电或放电需要一定的时间，电路的响应是有延迟的。

根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。

电容C的充电或放电方程为：i(t) = C * dV(t) / dt根据Ohm's Law，电路中的电流和电压之间的关系为：V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。

当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。

当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。

三、实验器材和仪器：1.RC电路板；2.直流电源；3.示波器；4.电阻和电容。

四、实验步骤：1.将示波器的地线和信号触发线接地。

2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。

3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。

4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。

5.调整示波器的触发模式和触发电平，保证波形稳定可观察。

6.增加或减小直流电压，观察电路响应，并记录波形。

7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。

8.关闭直流电源和示波器，取下电路连接。

五、实验数据及结果：实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。

然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。

1.输入直流电压的稳态响应：当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。

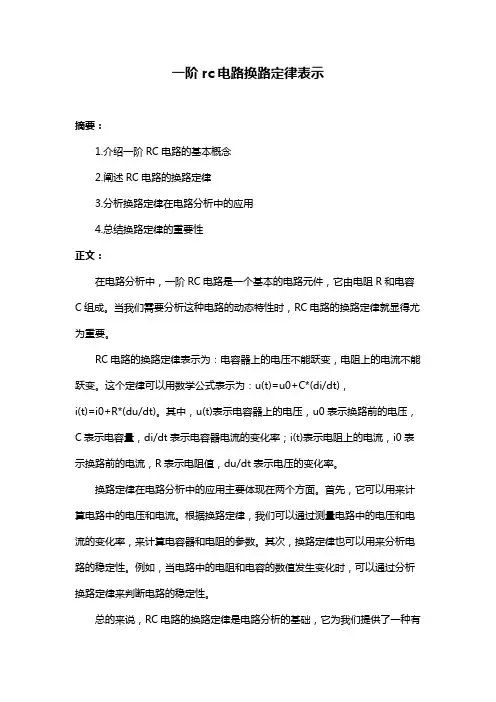

一阶rc电路换路定律表示
摘要：
1.介绍一阶RC电路的基本概念
2.阐述RC电路的换路定律
3.分析换路定律在电路分析中的应用
4.总结换路定律的重要性
正文：
在电路分析中，一阶RC电路是一个基本的电路元件，它由电阻R和电容C组成。

当我们需要分析这种电路的动态特性时，RC电路的换路定律就显得尤为重要。

RC电路的换路定律表示为：电容器上的电压不能跃变，电阻上的电流不能跃变。

这个定律可以用数学公式表示为：u(t)=u0+C*(di/dt)，
i(t)=i0+R*(du/dt)。

其中，u(t)表示电容器上的电压，u0表示换路前的电压，C表示电容量，di/dt表示电容器电流的变化率；i(t)表示电阻上的电流，i0表示换路前的电流，R表示电阻值，du/dt表示电压的变化率。

换路定律在电路分析中的应用主要体现在两个方面。

首先，它可以用来计算电路中的电压和电流。

根据换路定律，我们可以通过测量电路中的电压和电流的变化率，来计算电容器和电阻的参数。

其次，换路定律也可以用来分析电路的稳定性。

例如，当电路中的电阻和电容的数值发生变化时，可以通过分析换路定律来判断电路的稳定性。

总的来说，RC电路的换路定律是电路分析的基础，它为我们提供了一种有
效的分析方法。

掌握换路定律，不仅可以使我们更好地理解电路的动态特性，也可以帮助我们更好地设计和管理电路系统。

4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。

2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。

3．进一步了解一阶微分电路、积分电路和耦合电路的特性。

二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。

当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。

在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。

方波如图4.5.1所示。

图4.5.1 方波电压波形 图4.5.4 测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。

此时，输出电压U 0近似地与输入电压U i 呈微分关系。

dt du RC U i O 图4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。

其输入、输出电压波形的对应关系如图4.5.3所示。

在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。

3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。

此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈t i O d u RC U 1积分电路的输出波形为锯齿波。

当电路处于稳态时，其波形对应关系如图3.5.5所示。

注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。

图4.5.5 积分电路波形 图4.5.6 耦合电路波形4．耦合电路RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。

如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。

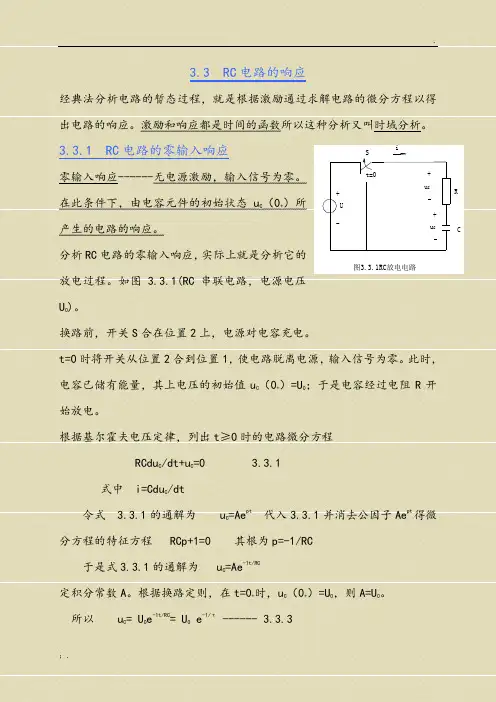

3.3 RC电路的响应经典法分析电路的暂态过程，就是根据激励通过求解电路的微分方程以得出电路的响应。

激励和响应都是时间的函数所以这种分析又叫时域分析。

3.3.1 RC电路的零输入响应零输入响应------无电源激励，输入信号为零。

在此条件下，由电容元件的初始状态u C（0+）所产生的电路的响应。

分析RC电路的零输入响应，实际上就是分析它的放电过程。

如图 3.3.1(RC串联电路，电源电压U0)。

换路前，开关S合在位置2上，电源对电容充电。

t=0时将开关从位置2合到位置1，使电路脱离电源，输入信号为零。

此时，电容已储有能量，其上电压的初始值u C（0+）=U0；于是电容经过电阻R开始放电。

根据基尔霍夫电压定律，列出t≥0时的电路微分方程RCdu C/dt+u C=0 3.3.1式中 i=Cdu C/dt令式 3.3.1的通解为 u C=Ae pt代入3.3.1并消去公因子Ae pt得微分方程的特征方程 RCp+1=0 其根为p=-1/RC于是式3.3.1的通解为 u C=Ae-1t/RC定积分常数A。

根据换路定则，在t=0+时，u C（0+）=U0，则A=U0。

所以 u C= U0e-1t/RC= U0 e-1/τ ------ 3.3.3 C图3.3.1RC放电电路-+-U+u C-t=0+u CSiR其随时间变化的曲线如图3.3.2所示。

它的初始值为U 0，按指数规律衰减而趋于零。

式3.3.3中，τ=RC 它具有时间的量纲，所以称电路时间常数。

决定u C 衰减的快慢。

当t=τ时， u C = U 0e -1=U 0/2.718=36.8%U 0 可见τ等于电压u C 衰减到初始值U 0的36.8%所需的时间。

可以用数学证明，指数曲线上任意点的次切距的长度都等于τ。

以初始点为例〖图3.3.2（a ）〗du C /dt=-U 0/τ 即过初始点的切线与横轴相交于τ。

从理论上讲，电路只有经过t=∞的时间才能达到稳定。

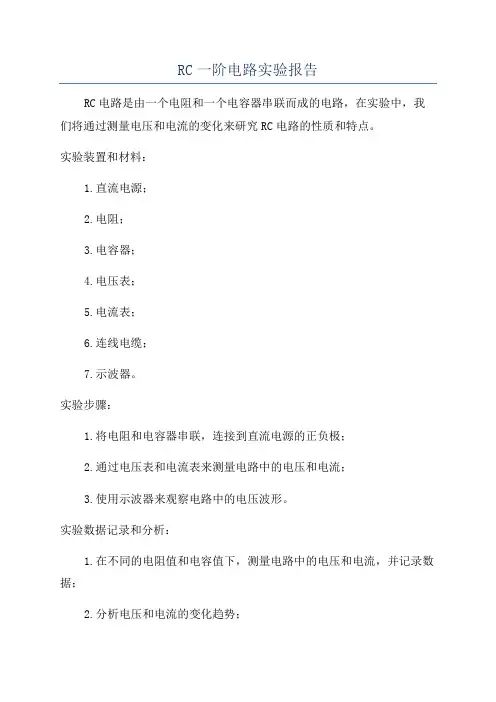

RC一阶电路实验报告RC电路是由一个电阻和一个电容器串联而成的电路，在实验中，我们将通过测量电压和电流的变化来研究RC电路的性质和特点。

实验装置和材料：1.直流电源；2.电阻；3.电容器；4.电压表；5.电流表；6.连线电缆；7.示波器。

实验步骤：1.将电阻和电容器串联，连接到直流电源的正负极；2.通过电压表和电流表来测量电路中的电压和电流；3.使用示波器来观察电路中的电压波形。

实验数据记录和分析：1.在不同的电阻值和电容值下，测量电路中的电压和电流，并记录数据；2.分析电压和电流的变化趋势；3.通过计算得出电路的时间常数等重要参数。

结果和讨论：1.根据实验数据绘制电压和电流的图像，并分析其特点；2.根据计算得出的电路参数，讨论RC电路的特性和效果；3.对于电阻和电容值的选择和变化，讨论其对电路性能的影响。

结论：1.RC电路是一个以电阻和电容器为基础的电路，通过测量电压和电流的变化可以研究其性质和特点；2.在实验中，我们观察到电压和电流的变化趋势，并通过计算得出了电路的参数；3.对于电阻和电容值的选择和变化，会对电路的性能产生影响，需要经过合理的设计和调整。

实验总结：通过这次实验，我们深入了解了RC电路的基本原理和特点，并通过实际测量和计算得出了电路的重要参数。

这对我们进一步学习和应用电路有着重要的意义。

同时，在实验过程中，我们也学会了如何使用示波器和测量仪器，并对实验的记录和数据分析有了更深的认识。

这些实验技巧和经验对我们今后的学习和工作都有着很大的帮助。

[1]《电路分析基础教程》；[2]“RC电路的研究与应用”；[3]“电子电路实验指导书”。

4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。

2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。

3．进一步了解一阶微分电路、积分电路和耦合电路的特性。

二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。

当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。

在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。

方波如图4.5.1所示。

图 4.5.1 方波电压波形 图 4.5.4测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。

此时，输出电压U 0近似地与输入电压U i 呈微分关系。

dt du RC U i O图 4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。

其输入、输出电压波形的对应关系如图4.5.3所示。

在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。

3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。

此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈ti O d u RC U 1 积分电路的输出波形为锯齿波。

当电路处于稳态时，其波形对应关系如图3.5.5所示。

注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。

图 4.5.5 积分电路波形 图 4.5.6耦合电路波形4．耦合电路 RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。

如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。

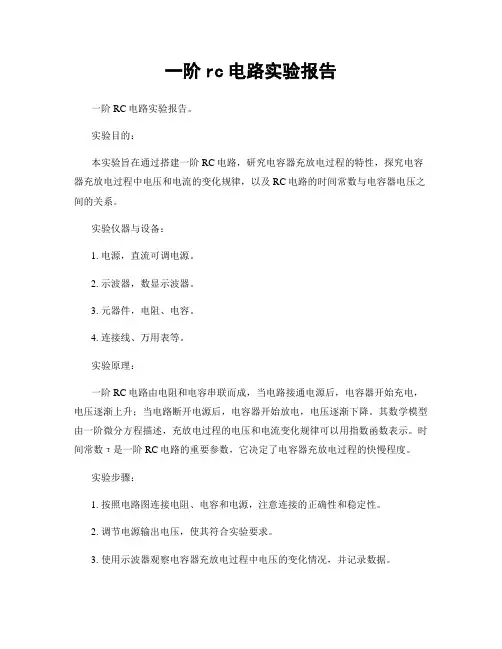

一阶rc电路实验报告一阶RC电路实验报告。

实验目的：本实验旨在通过搭建一阶RC电路，研究电容器充放电过程的特性，探究电容器充放电过程中电压和电流的变化规律，以及RC电路的时间常数与电容器电压之间的关系。

实验仪器与设备：1. 电源，直流可调电源。

2. 示波器，数显示波器。

3. 元器件，电阻、电容。

4. 连接线、万用表等。

实验原理：一阶RC电路由电阻和电容串联而成，当电路接通电源后，电容器开始充电，电压逐渐上升；当电路断开电源后，电容器开始放电，电压逐渐下降。

其数学模型由一阶微分方程描述，充放电过程的电压和电流变化规律可以用指数函数表示。

时间常数τ是一阶RC电路的重要参数，它决定了电容器充放电过程的快慢程度。

实验步骤：1. 按照电路图连接电阻、电容和电源，注意连接的正确性和稳定性。

2. 调节电源输出电压，使其符合实验要求。

3. 使用示波器观察电容器充放电过程中电压的变化情况，并记录数据。

4. 根据记录的数据，分析电容器充放电过程中电压和电流的变化规律，计算电路的时间常数τ。

实验数据与分析：实验结果表明，电容器充电过程中电压随时间呈指数增长，电流呈指数衰减；放电过程中电压随时间呈指数衰减，电流呈指数增长。

通过对实验数据的分析，我们得到了电路的时间常数τ与电容器电压之间的关系。

实验结果与理论计算结果吻合较好，验证了一阶RC电路的充放电特性。

实验结论：通过本次实验，我们深入了解了一阶RC电路的充放电特性，掌握了电容器充放电过程中电压和电流的变化规律，以及时间常数τ与电容器电压之间的关系。

同时，实验结果与理论计算结果的吻合度较高，证明了实验的可靠性和准确性。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了电路连接不稳定、示波器读数不准确等问题，但通过仔细检查和调整，最终成功完成了实验。

展望：通过本次实验，我们对一阶RC电路有了更深入的了解，但仍有许多未探索的领域，例如不同电阻、电容值对电路特性的影响等。

一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。

它由一个电阻器和一个电容器组成。

在这个电路中，电容器表现出一种电学性质，称为电容。

当电容的电压发生变化时，它可以在电路中存储或释放电荷。

我们可以通过理论分析来研究一阶RC电路的特性。

在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。

我们可以使用一些基本电路方程来描述一阶RC电路的行为。

这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。

我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。

欧姆定律(V = IR)是电路中最基本的方程之一。

它描述了电路中的电压、电流和电阻之间的关系。

如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。

对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。

在这个电路中，电流的值是由电压和电阻的值决定的。

我们可以使用公式I = V/R来计算电流。

另一个重要的方程是电容电压关系(Q = CV)。

这个方程描述了电容器在电路中储存和释放电荷的能力。

如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。

在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。

基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。

这个定律是基于电压的守恒原理。

实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。

在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。

实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。

2. 将一个始末电容器连接到电路中。

3. 调整电容器的值，以便于实验。

4. 开始实验。

将电源连接到电路上，并进行实验过渡过程。

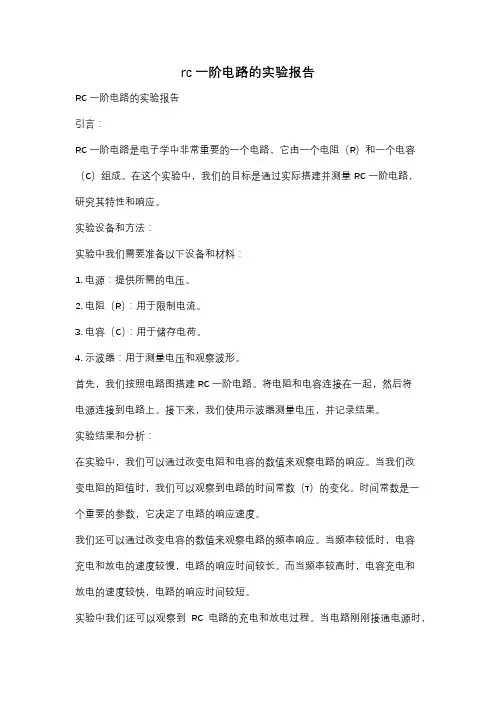

rc一阶电路的实验报告RC一阶电路的实验报告引言：RC一阶电路是电子学中非常重要的一个电路，它由一个电阻（R）和一个电容（C）组成。

在这个实验中，我们的目标是通过实际搭建并测量RC一阶电路，研究其特性和响应。

实验设备和方法：实验中我们需要准备以下设备和材料：1. 电源：提供所需的电压。

2. 电阻（R）：用于限制电流。

3. 电容（C）：用于储存电荷。

4. 示波器：用于测量电压和观察波形。

首先，我们按照电路图搭建RC一阶电路。

将电阻和电容连接在一起，然后将电源连接到电路上。

接下来，我们使用示波器测量电压，并记录结果。

实验结果和分析：在实验中，我们可以通过改变电阻和电容的数值来观察电路的响应。

当我们改变电阻的阻值时，我们可以观察到电路的时间常数（τ）的变化。

时间常数是一个重要的参数，它决定了电路的响应速度。

我们还可以通过改变电容的数值来观察电路的频率响应。

当频率较低时，电容充电和放电的速度较慢，电路的响应时间较长。

而当频率较高时，电容充电和放电的速度较快，电路的响应时间较短。

实验中我们还可以观察到RC电路的充电和放电过程。

当电路刚刚接通电源时，电容开始充电，电压逐渐增加。

随着时间的推移，电容的充电速度减慢，最终达到稳定状态。

当我们断开电源时，电容开始放电，电压逐渐减小，最终回到零。

通过实验，我们可以得出以下结论：1. RC电路的时间常数决定了电路的响应速度。

2. RC电路的频率响应受电容和电阻的数值影响。

3. RC电路的充电和放电过程可以用来储存和释放电荷。

实验应用：RC一阶电路在实际中有许多应用。

例如，它可以用于信号滤波、时钟电路、传感器电路等。

通过调整电阻和电容的数值，我们可以实现不同的功能和特性。

结论：通过本次实验，我们成功搭建了RC一阶电路，并观察了其特性和响应。

我们了解了RC电路的时间常数、频率响应以及充放电过程。

这些知识对于我们理解和应用电子学中的其他电路也非常重要。

参考文献：[1] Sedra, A. S., & Smith, K. C. (2014). Microelectronic circuits. Oxford University Press.[2] Streetman, B. G., & Banerjee, S. K. (2015). Solid state electronic devices. Pearson.。

rc一阶电路实验报告总结结论
RC一阶电路实验报告总结结论
RC一阶电路是电子学中最基本的电路之一，它由一个电阻和一个电容组成。

在实验中，我们通过对RC一阶电路的研究，深入了解了电容和电阻在电路中的作用，以及它们对电路的影响。

在实验中，我们首先搭建了一个简单的RC一阶电路，然后通过改变电容和电阻的值，观察电路的响应和输出波形的变化。

实验结果表明，电容和电阻的变化会对电路的响应和输出波形产生显著的影响。

在实验中，我们还研究了RC一阶电路的时间常数，即电路的响应时间。

我们发现，时间常数取决于电容和电阻的值，当电容或电阻的值增大时，时间常数也会增大，电路的响应时间也会变慢。

我们还研究了RC一阶电路的频率响应特性。

我们发现，当输入信号的频率增大时，电路的输出幅度会逐渐降低，这是因为电容对高频信号的阻抗较小，导致高频信号能够通过电容而流入地线，从而减小输出幅度。

总的来说，通过对RC一阶电路的实验研究，我们深入了解了电容和电阻在电路中的作用，以及它们对电路的影响。

我们还研究了电路的时间常数和频率响应特性，这些知识对于我们理解和设计电路都非常重要。

在今后的学习和实践中，我们将继续深入研究电子学
的基础知识，不断提高自己的实践能力和创新能力。

一阶rc电路实验报告一阶RC电路实验报告。

实验目的，通过实验，掌握一阶RC电路的基本特性，了解电容充放电过程的规律。

实验仪器和设备，示波器、信号发生器、电阻、电容、万用表、直流电源等。

实验原理，一阶RC电路由电阻和电容串联而成，当电路接通直流电源后，电容开始充电，电压逐渐上升，直至与电源电压相等；当电路断开电源后，电容开始放电，电压逐渐下降，直至与电源电压相等。

实验步骤：1. 搭建一阶RC电路，连接示波器和信号发生器；2. 调节信号发生器输出正弦波信号，观察示波器上的波形；3. 改变信号频率，观察波形变化；4. 测量电阻、电容的数值，并计算RC时间常数；5. 探究电容充放电过程的规律。

实验数据记录与分析：1. 测量电阻R=1kΩ，电容C=1μF，计算得到RC时间常数τ=RC=1ms；2. 当信号频率为100Hz时，示波器上观察到电压逐渐上升的充电波形；3. 当信号频率为1kHz时，示波器上观察到电压逐渐下降的放电波形；4. 改变信号频率，波形变化规律与RC时间常数有关；5. 通过实验数据分析，验证了电容充放电过程的规律。

实验结论：通过本次实验，我们深入了解了一阶RC电路的基本特性，掌握了电容充放电过程的规律。

实验数据验证了电容充放电过程与RC时间常数的关系，进一步加深了我们对电路的理解。

实验中，我们还发现了信号频率对电容充放电波形的影响，进一步验证了实验原理。

通过这次实验，我们不仅提高了实验操作能力，还加深了对电路原理的理解，为今后的学习打下了坚实的基础。

总结：一阶RC电路实验是电路课程中的重要实践环节，通过实验，我们不仅学到了理论知识，还提高了实验操作能力。

在今后的学习中，我们将继续深入探究电路原理，不断提高自己的实验技能，为将来的科研和工程实践做好充分准备。

通过这次实验，我们对电容充放电过程有了更深刻的认识，也对电路的基本特性有了更清晰的理解。

希望通过不断的实践和学习，我们能够成为真正的电路专家，为科学研究和工程技术做出更大的贡献。

一阶rc电路实验报告一阶RC电路实验报告实验目的：通过实验，了解一阶RC电路的基本原理和特性。

实验器材：电源、电阻、电容、万用表、示波器。

实验原理：一阶RC电路是由电阻和电容串联而成的电路。

当电路中加入直流电源时，电容会充电，电压逐渐增加；当电路中断电源时，电容会放电，电压逐渐减小。

通过实验可以观察到电容充放电的过程，了解电容对电路的影响。

实验步骤：1. 搭建一阶RC电路。

将电阻和电容串联，连接到电源和示波器上。

2. 调节电源输出电压，使电路中的电压逐渐增加。

3. 用示波器观察电容充电的过程。

记录电压随时间变化的波形。

4. 断开电源，观察电容放电的过程。

同样记录电压随时间变化的波形。

5. 测量电容充电和放电的时间常数。

实验结果：通过实验观察到了电容充电和放电的过程。

在充电过程中，电压逐渐增加，呈指数增长的趋势；在放电过程中，电压逐渐减小，同样呈指数减小的趋势。

测量得到电容充电和放电的时间常数分别为τ1和τ2。

实验分析：根据实验结果，可以得出以下结论：1. 一阶RC电路的充放电过程符合指数增长和指数减小的规律。

2. 电容充放电的时间常数τ与电阻R和电容C的数值有关，满足τ=RC的关系。

3. 电容充放电的时间常数τ决定了电路的响应速度，τ越小，响应速度越快。

结论：通过本次实验，我们深入了解了一阶RC电路的基本原理和特性，观察到了电容充放电的过程，并得到了电容充放电的时间常数。

这些实验结果对于我们进一步学习和应用电路理论具有重要的意义。

实验总结：本次实验通过搭建一阶RC电路，观察了电容充放电的过程，得到了电容充放电的时间常数，并对实验结果进行了分析和总结。

通过实验，我们对一阶RC电路有了更深入的理解，为今后的学习和实践奠定了基础。

一阶rc电路的研究实验报告一阶RC电路的研究实验报告引言：电路是电子学中最基础的研究对象之一。

而一阶RC电路是电子学中最简单的电路之一，也是初学者常常接触到的电路之一。

本实验旨在通过对一阶RC电路的研究，探究其特性和性能。

实验目的：1. 研究一阶RC电路的充放电过程；2. 探究电容和电阻对一阶RC电路性能的影响；3. 分析一阶RC电路的频率响应。

实验器材：1. 直流电源；2. 电阻箱；3. 电容；4. 示波器；5. 万用表；6. 连接线。

实验步骤：1. 搭建一阶RC电路：将电容和电阻按照实验电路图连接起来，确保电路连接正确无误。

2. 充电过程观察：将电源接通，记录电容器电压随时间的变化情况。

通过示波器观察电压波形，并记录相关数据。

3. 放电过程观察：断开电源，记录电容器电压随时间的变化情况。

通过示波器观察电压波形，并记录相关数据。

4. 改变电阻值：将电阻箱的阻值调整为不同数值，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。

5. 改变电容值：更换电容器，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。

6. 频率响应分析：将示波器连接到电阻上，通过改变输入信号频率，观察输出电压随频率的变化情况，并记录相关数据。

实验结果与分析：1. 充电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出充电过程呈指数衰减趋势。

随着时间的增加，电容器电压逐渐接近电源电压。

2. 放电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出放电过程也呈指数衰减趋势。

随着时间的增加，电容器电压逐渐趋近于零。

3. 改变电阻值：根据实验数据绘制不同电阻值下电容器电压随时间的变化曲线，可以观察到电阻值的变化对充放电过程的时间常数有影响。

电阻值增大时，充放电过程的时间常数增大，电容器充放电速度变慢。

4. 改变电容值：根据实验数据绘制不同电容值下电容器电压随时间的变化曲线，可以观察到电容值的变化对充放电过程的时间常数也有影响。

rc一阶电路实验报告结论实验目的：通过实验掌握rc一阶电路的基本原理和性质；熟悉rc一阶低通滤波器、高通滤波器的特性；学习使用示波器、函数发生器等基本仪器。

实验原理：RC一阶电路是由一个电容和一个电阻串联，可以用于滤波器、延时电路、放大器等。

在RC电路中，从电源向电容开始充电时，电阻会限制电流的流动。

而一旦电容电量达到一定程度时，电容充电速度减慢，电流变为电阻上的虚拟电流。

当电容电量达到电源电压时，电容不再吸收能量。

此时电容会像一个开路，电阻上的电压保持不变。

低通滤波器是一种滤波器，可以通过控制高频信号的频率而将其消除。

当频率变得很高时，电容器的导电特性变得不起作用，因此信号就不会通过电容器。

因此低通滤波器是将低频信号保留下来的。

实验仪器：正弦波发生器、示波器、万用表、电容器、电阻等。

实验步骤：1.将电容器和电阻器串联在一起，制作rc一阶电路。

2.将RC电路连接到正弦波发生器和示波器上。

3.使用正弦波发生器输入正弦波信号，观察RC电路输出信号在示波器上的波形。

4.使用万用表测量电容器电量和电阻器电阻值。

5.将正弦波发生器频率逐步增大和减小，观察RC电路的输出信号变化。

6.将RC电路调整为低通滤波器和高通滤波器，并观察其变化。

实验结果：通过实验可以发现，当正弦波发生器的频率逐渐增加时，RC电路的输出信号也会逐渐减小。

当输入频率越高时，输出电压越小，RC电路表现出更强的低通特性。

反之，当输入频率逐渐减小时，输出电压也会逐渐减小。

当输入频率越低时，输出电压越小，RC电路表现出更强的高通特性。

通过调整电容和电阻的比例和数值，可以调整RC电路的频率特性。

如果电容值很小，就可以在更高的频率下过滤掉噪声和其他高频信号。

相反，如果电容器很大，就可以在更低的频率下过滤掉低频信号。

结论：在RC电路中，电容充电速度随着时间的推移而逐渐减少。

当电容电量达到电源电压时，电容将像一个开路，并且电阻上的电压保持不变。

通过调整RC电路的电容和电阻，可以控制电路的频率特性。

rc一阶电路实验总结1.求一阶电路的暂态响应完整实验报告已经发到你的邮箱啦自己慢慢看吧！！！！下面也有只不过没能显示图像我已经把word文档发给你啦实验十一阶动态电路暂态过程的研究一、实验目的1.研究一阶电路零状态、零输入响应和全相应的的变化规律和特点。

2.学习用示波器测定电路时间常数的方法，了解时间参数对时间常数的影响。

3.掌握微分电路与积分电路的基本概念和测试方法。

二、实验仪器1.SS-7802A型双踪示波器2.SG1645型功率函数信号发生器3.十进制电容箱（RX7-O 0~1.111μF）4. 旋转式电阻箱（ZX21 0~99999.9Ω）5. 电感箱GX3/4 (0~10)*100mH三、实验原理1、RC一阶电路的零状态响应RC一阶电路如图16-1所示，开关S在'1'的位置，uC=0，处于零状态，当开关S合向'2'的位置时，电源通过R向电容C充电，uC(t)称为零状态响应1变化曲线如图16-2所示，当uC上升到所需要的时间称为时间常数，。

2、RC一阶电路的零输入响应在图16-1中，开关S在'2'的位置电路稳定后，再合向'1'的位置时，电容C通过R放电，uC(t)称为零输入响应，变化曲线如图16-3所示，当uC下降到所需要的时间称为时间常数，。

3、测量RC一阶电路时间常数图16-1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图16-4所示的周期性方波uS作为电路的激励信号，方波信号的周期为T，只要满足便可在示波器的荧光屏上形成稳定的响应波形。

电阻R、电容C串联与方波发生器的输出端连接，用双踪示波器观察电容电压uC，便可观察到稳定的指数曲线，如图16-5所示，在荧光屏上测得电容电压最大值取，与指数曲线交点对应时间t轴的x点，则根据时间t轴比例尺（扫描时间），该电路的时间常数。

1、微分电路和积分电路在方波信号uS作用在电阻R、电容C串联电路中，当满足电路时间常数远远小于方波周期T的条件时，电阻两端（输出）的电压uR与方波输入信号uS呈微分关系，，该电路称为微分电路。
