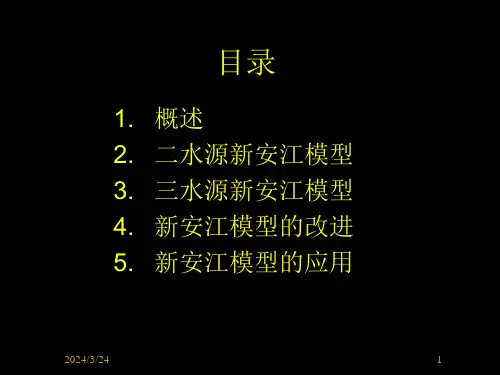

最初提出的是二水源新安江模型， 80 年代中期，借鉴山坡水文学概念和 国内外产汇流理论方面研究成果，提
出了三水源新安江模型。
模型理论 与方法
蒸散发计算采用三层模型；产流计算 采用蓄满产流理论；用自由水蓄水库结构 将总径流划分为地表径流、壤中流和地下 径流三种；流域汇流采用线性水库；河道 汇流采用马斯京根分段连续演算或滞后演 算法。
按照蓄满产流的概念，采用蓄水容量面积分配曲线来考虑 土壤缺水量分布不均匀的问题。所谓蓄水容量面积分配曲线是： 部分产流面积随蓄水容量而变化的累计频率曲线。
应用蓄水容量面积分配曲线可以确定降雨空间分布均匀情 况下蓄满产流的总径流量。参数有流域平均张力水蓄水容量WM， 张力水蓄水容量曲线的方次 B，(不透水面积占全流域面积的比 值IM)。实践表明，对于闭合流域，流域蓄水容量面积分配曲线 采用抛物线型为宜，其线型为：
新安江模型各层次功能、计算方法和相应参数
2.3 模型计算
1、蒸散发计算
蒸散发计算采用三层模型，其参数有上层张力水蓄水容量
UM，下层张力水蓄水容量 LM，深层张力水蓄水容量 DM，流域平
均张力水蓄水容量 WM，蒸散发折算系数 KC，深层蒸散发系数C，
计算公式为： WM=UM+LM+DM W=WU+WL+WD E=EU+EL+ED
存在的主要问题： ①用FC划分水源是建立在包气带岩土结构为水平方向空
间分布均匀的基础上，这假定往往与实际情况不符。 ②用FC划分水源没有考虑包气带的调蓄作用，在某些流
域实际计算结果表明，壤中流的坡面调蓄作用有时比地面径 流大得多；直接进入地下水库没有考虑坡面垂向调节作用， 即包气带的调蓄作用；由于地表径流和壤中流的汇流规律和 汇流速度不同，两者合在一起采用同一种方法进行计算，常 会引起汇流的非线性变化。
EL=C×(EP-EU)，ED=0 若 WL<C×LM 且 WL<C×(EP-EU) 则
EL=WL，ED=C ×(EP-EU)-WL
2、 产流计算 产流计算中采用蓄满产流。蓄满是指包气带的土壤含水量 达到田间持水量。蓄满产流是指：降水在满足田间持水量以前 不产流，所有的降水都被土壤所吸收；降水在满足田间持水量 以后，所有的降水（扣除同期蒸发量）都产流。其概念就是设 想流域具有一定的蓄水能力，当这种蓄水能力满足以后，全部 降水变为径流，产流表现为蓄量控制的特点。湿润地区产流的 蓄量控制特点，解决了产流计算在这些地区处理雨强和入渗动 态过程的问题；而降雨径流理论关系的建立，解决了考虑流域 降雨不均匀的分布式产流计算问题。

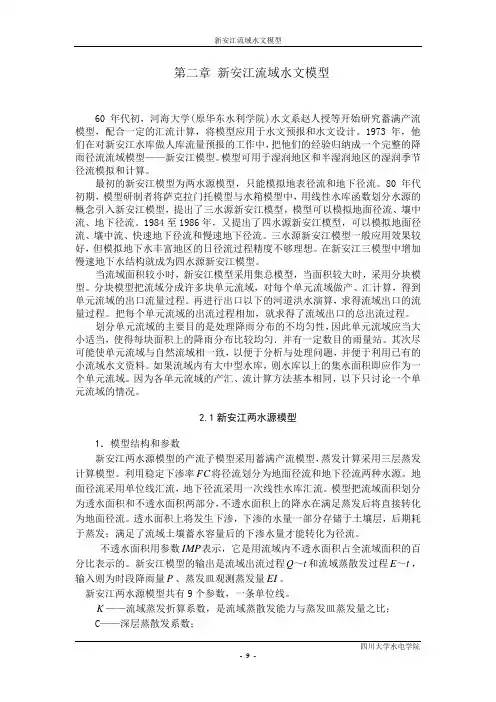

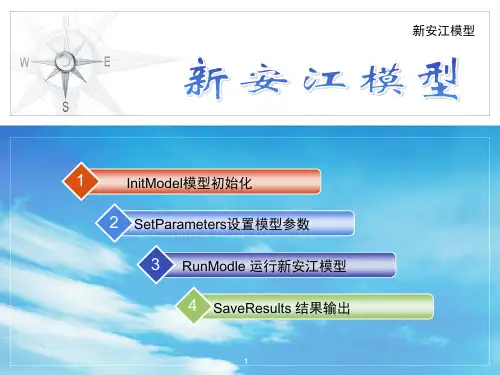

第二章 新安江模型

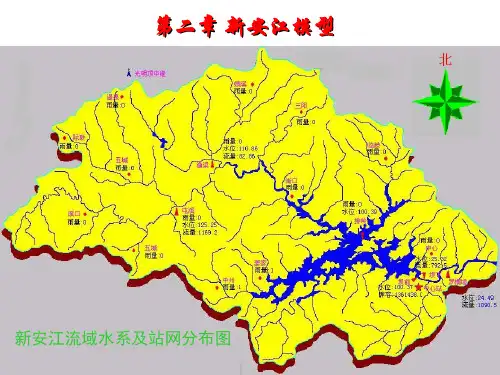

新安江流域水系及站网分布图
