精选5芯片引脚图及引脚描述

芯片的引脚芯片的引脚是一种连接芯片内部电路和外部设备的接口，用于传递信息和控制信号。

每个芯片都会有一定数量的引脚，引脚的数量和功能会因芯片的类型和用途而有所不同。

一、分类和功能1. 电源引脚：芯片的电源引脚用于提供芯片所需的正、负电压和接地。

一般情况下，芯片会有多个电源引脚，包括供电输入、地线和各种电压级别的引脚。

2. 数字输入/输出引脚：数字输入/输出引脚用于芯片与数字设备之间的数据传输。

这些引脚可以接受或发送数字信号，用于数据传输、通信和控制。

3. 模拟输入/输出引脚：模拟输入/输出引脚用于传输模拟信号。

这些引脚接收来自外部设备的模拟信号，或将芯片内部产生的模拟信号输出到外部设备。

4. 控制引脚：控制引脚用于控制芯片内部电路的工作状态。

通过这些引脚可以选择输入/输出模式、开关电源或触发特定功能。

5. 时钟引脚：时钟引脚用于提供芯片内部电路的时序信号。

这些引脚接收外部的时钟信号，以确保芯片内部电路按照正确的时序工作。

6. 复位引脚：复位引脚用于将芯片内部电路恢复到初始状态。

当复位引脚接收到复位信号时，芯片的各个模块将重新初始化。

7. 中断引脚：中断引脚用于接收来自外部设备的中断请求。

当外部设备发生某种需要芯片关注的事件时，可以通过中断引脚向芯片发送信号。

二、引脚标识方法通常情况下，芯片的引脚会根据其功能进行编号和标识。

下面介绍几种常见的引脚标识方法：1. 行号/列号标识法：引脚按照芯片的排列方式被分为行和列，并通过行号和列号进行标识。

例如，一个24x32的芯片，引脚标识为A1, A2, B1, B2，其中A和B为行号，1和2为列号。

2. 功能标识法：引脚根据其功能进行标识。

例如，V_CC表示电源引脚，D_I/O表示数字输入/输出引脚，A_I/O表示模拟输入/输出引脚。

3. 数字标识法：引脚通过数字进行标识，按照从1开始的顺序编号。

这种方法简单直观，但不便于辨识和理解引脚的功能。

三、引脚的布局引脚的布局是指芯片上引脚的物理排列方式。

集成电路引脚功能对照表引脚功能对照表是集成电路设计和应用中的重要参考资料，它记录了集成电路芯片上的各个引脚的功能和用途。

对于工程师和技术人员来说，熟悉引脚功能对照表是进行电路设计、故障排查和系统集成的基础。

在集成电路引脚功能对照表中，每个引脚都被赋予了一个特定的编号，并且为每个引脚指定了相应的功能。

下面将以一个虚拟的集成电路芯片为例，介绍引脚功能对照表的常见内容。

1. 电源引脚电源引脚通常被用来提供芯片所需的电源电压和电流。

在引脚功能对照表中，电源引脚通常被标注为VCC和GND，分别代表正电源和地。

这些引脚的电压和电流参数也会在对照表中给出。

2. 输入引脚输入引脚用于将外部信号输入芯片，以供芯片内部电路进行处理。

在引脚功能对照表中，输入引脚通常被标注为IN或者I，表示输入信号。

此外，对于一些特殊功能的输入引脚，还会在对照表中给出详细的说明。

3. 输出引脚输出引脚用于将芯片内部处理后的信号输出给外部电路。

在引脚功能对照表中，输出引脚通常被标注为OUT或者O，表示输出信号。

对于一些特殊功能的输出引脚，也会在对照表中给出详细的说明。

4. 控制引脚控制引脚通常用于控制芯片的工作状态或者功能。

在引脚功能对照表中，控制引脚通常被标注为CTRL或者C，表示控制信号。

对于一些特殊功能的控制引脚，也会在对照表中给出详细的说明。

5. 时钟引脚时钟引脚用于提供芯片内部电路的时钟信号，以同步芯片的工作。

在引脚功能对照表中，时钟引脚通常被标注为CLK或者C，表示时钟信号。

对于一些特殊功能的时钟引脚，也会在对照表中给出详细的说明。

6. 复位引脚复位引脚用于将芯片的内部电路复位到初始状态。

在引脚功能对照表中，复位引脚通常被标注为RESET或者RST，表示复位信号。

对于一些特殊功能的复位引脚，也会在对照表中给出详细的说明。

7. 中断引脚中断引脚用于处理外部中断信号，以及向外部设备发送中断请求。

在引脚功能对照表中，中断引脚通常被标注为INT或者IRQ，表示中断信号。

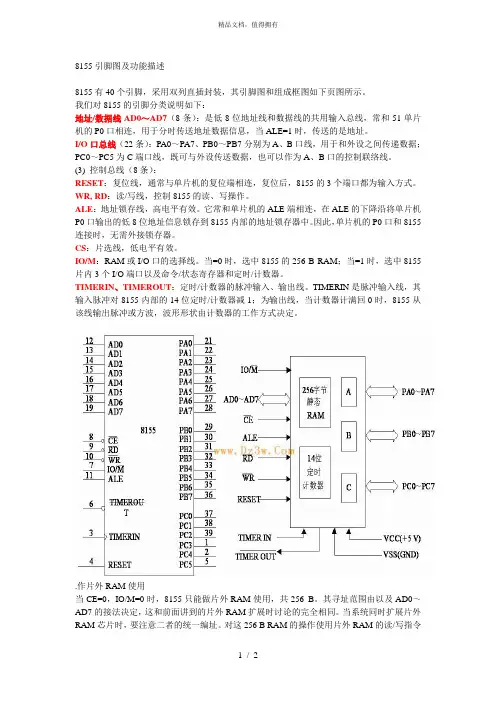

8155引脚图及功能描述8155有40个引脚，采用双列直插封装，其引脚图和组成框图如下页图所示。

我们对8155的引脚分类说明如下：地址/数据线AD0～AD7（8条）：是低8位地址线和数据线的共用输入总线，常和51单片机的P0口相连，用于分时传送地址数据信息，当ALE=1时，传送的是地址。

I/O口总线（22条）：PA0～PA7、PB0～PB7分别为A、B口线，用于和外设之间传递数据；PC0～PC5为C端口线，既可与外设传送数据，也可以作为A、B口的控制联络线。

(3) 控制总线（8条）：RESET：复位线，通常与单片机的复位端相连，复位后，8155的3个端口都为输入方式。

WR, RD：读/写线，控制8155的读、写操作。

ALE：地址锁存线，高电平有效。

它常和单片机的ALE端相连，在ALE的下降沿将单片机P0口输出的低8位地址信息锁存到8155内部的地址锁存器中。

因此，单片机的P0口和8155连接时，无需外接锁存器。

CS：片选线，低电平有效。

IO/M：RAM或I/O口的选择线。

当=0时，选中8155的256 B RAM；当=1时，选中8155片内3个I/O端口以及命令/状态寄存器和定时/计数器。

TIMERIN、TIMEROUT：定时/计数器的脉冲输入、输出线。

TIMERIN是脉冲输入线，其输入脉冲对8155内部的14位定时/计数器减1；为输出线，当计数器计满回0时，8155从该线输出脉冲或方波，波形形状由计数器的工作方式决定。

.作片外RAM使用当CE=0，IO/M=0时，8155只能做片外RAM使用，共256 B。

其寻址范围由以及AD0～AD7的接法决定，这和前面讲到的片外RAM扩展时讨论的完全相同。

当系统同时扩展片外RAM芯片时，要注意二者的统一编址。

对这256 B RAM的操作使用片外RAM的读/写指令“MOVX”。

作扩展I/O用当CE=0，IO/M=1时，此时可以对8155片内3个I/O端口以及命令/状态寄存器和定时/计数器进行操作。

一：分类74ls00 2输入四与非门74ls01 2输入四与非门 (oc) 74ls02 2输入四或非门74ls03 2输入四与非门 (oc) 74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc) 74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发) 74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发) 74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通) 74ls26 2输入四高电平接口与非缓冲器(oc,15v)74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通) 74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出74ls39 2输入四或非缓冲器(集电极开路输出)7 4ls40 4输入双与非缓冲器7 4ls41 bcd-十进制计数器7 4ls42 4线-10线译码器(bcd输入)7 4ls43 4线-10线译码器(余3码输入)7 4ls44 4线-10线译码器(余3葛莱码输入)7 4ls45 bcd-十进制译码器/驱动器7 4ls46 bcd-七段译码器/驱动器4ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)4ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展4ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门 74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk 触发器74ls71 与输入r-s 主从触发器74ls72 与门输入主从jk 触发器74ls73 双j-k 触发器(带清除端)4ls74 正沿触发双d 型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k 触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k 触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器4ls82 2位二进制全加器(快速进位) 4ls83 4位二进制全加器(快速进位)7 4ls84 16位随机存取存储器74ls85 4位数字比较器7 4ls86 2输入四异或门7 4ls87 四位二进制原码/反码/oi单元7 4ls89 64位读/写存储器7 4ls90 十进制计数器7 4ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)7 4ls93 4位二进制计数器7 4ls94 4位移位寄存器(异步)7 4ls95 4位移位寄存器(并行io)7 4ls96 5位移位寄存器7 4ls97 六位同步二进制比率乘法器4ls100 八位双稳锁存器74ls103 负沿触发双j-k 主从触发器(带清除端)74ls106 负沿触发双j-k 主从触发器(带预置,清除,时钟)74ls107 双j-k 主从触发器(带清除端)74ls108 双j-k 主从触发器(带预置,清除,时钟)74ls109 双j-k 触发器(带置位,清除,正触发)4ls110 与门输入j-k 主从触发器(带锁定)74ls111 双j-k 主从触发器(带数据锁定)74ls112 负沿触发双j-k 触发器(带预置端和清除端)74ls113 负沿触发双j-k 触发器(带预置端)74ls114 双j-k 触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器4ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器4ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器 74ls139 双2-4线译码器/多路转换器4ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器 74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)4ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出)74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)4ls160 可预置bcd 计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步)74ls162 可预置bcd 计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步)74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)4ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d 触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d 型寄存器(带清除端)74ls174 六d 触发器4ls175 四d 触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器4ls184 bcd-二进制转换器74ls185 二进制-bcd 转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器4ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器4ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器4ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器4ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)4ls271 2048位rom (256位八字节,oc)74ls273 八d 触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk 触发器74ls278 四位可级联优先寄存器74ls279 四s-r 锁存器74ls280 9位奇数/偶数奇偶发生器/较验器4ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)4ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出4ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器 74ls368 六反向三态缓冲器/线驱动器 74ls373 八d 锁存器4ls374 八d 触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d 触发器74ls378 六d 触发器74ls379 四d 触发器74ls381 算术逻辑单元/函数发生器 74ls382 算术逻辑单元/函数发生器 74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器4ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器 74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出) 74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出) 74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器LM12瓦运算放大器LM124 LM224 LM324 LM2902 低电压双路运算放大器LM324 低电压双路运算放大器LM129 LM329 精密电压基准芯片LM135 LM235 LM335 精密温度传感器芯片LM1458 LM1558 双运算放大器LM158 LM258 LM358 LM2904 低压双运算放大器LM18293 四通道推拉驱动器LM1868 调幅/调频收音机芯片LM1951 1安培固态开关LM2574 降阶式电压调节器LM1575 LM2575 1A 降阶式电压调节器LM2576 3A 3A 降阶式电压调节器LM1577 LM2577 降阶式电压调节器LM2587 5A 返馈开关式电压调节器LM1893 LM2893 载体电流收发器LM193 LM293 LM393 LM2903 双路低压低漂移比较器LM2907 LM2917 频率电压转换器LM101A LM201A LM301A 运算放大器芯片LM3045 LM3046 LM3086 晶体管阵列LM111 LM211 LM311 电压比较器LM117 LM317 三端可调式稳压器LM118 LM218 LM318 运算放大器LM133 LM333安培可调负电压调节器LM137 LM337 可调式三端负压稳压器LM34 精密华氏温度传感器LM342 三端正压稳压器LM148 LM248 LM348 / LM149 LM349 双LM741运算放大器LM35 精密摄氏温度传感器LM158 LM258 LM358 LM2904 低压双运算放大器LM150 LM350 3安培可调式电压调节器LM380 瓦音频放大器LM386 低压音频功率放大器LM3886 高性能68瓦音频功率放大器/带静音LM555 LM555C 时基发生器电路LM556 LM556C 双时基发生器电路LM565 相位跟随器LM567 音频译码器LM621 无刷电机换向器LM628 LM629精密位移控制器LM675功率运算放大器LM723 电压调节器LM741 运算放大器LM7805 LM78xx 系列稳压器LM7812 LM78xx 系列稳压器LM7815 LM78xx 系列稳压器LM78L00 三端正压调节器LM78L05 三端正压调节器LM78L09三端正压调节器LM78L12三端正压调节器LM78L15 三端正压调节器LM78L62 三端正压调节器LM78L82 三端正压调节器LM340 LM78Mxx 三端正压稳压器LM7905 三端负压调节器LM7912 三端负压调节器LM7915 三端负压调节器LM79Mxx三端负压调节器LF147 LF347 宽带J型场效应输入运算放大器LF351 宽带J型场效应输入运算放大器LF353 宽带J型场效应输入运算放大器LF444 双低压J型场效应输入运算放大器(1) 74LS00双输入四与非门，管脚图如附图1-27所示。

显示屏常用IC引脚功能
1.电源引脚：
(1)VCC/VDD:供电正电源，一般为3.3V或5V，用于提供主要的工作
电压。

(2)GND:接地引脚，用于连接电路的地。

2.信号引脚：
(1)D0-Dn:数据引脚，用于传输显示信号的数据。

(2)CLK:时钟引脚，用于驱动数据传输的时钟。

(3)R/G/B:彩色显示屏的RGB引脚，分别用于传输红、绿、蓝三种颜
色的数据。

(4)HSYNC/VSYNC:水平同步/垂直同步引脚，用于控制显示的同步信号。

(5)DE:显示使能引脚，用于控制是否启用显示功能。

(6)OE:输出使能引脚，用于控制数据输出。

3.控制引脚：
(1)CS:片选引脚，用于选择芯片的使能状态。

(2)RS/DC:数据/命令选择引脚，用于区分数据和命令的传输。

(3)WR:写引脚，用于控制写入数据到芯片。

(4)RD:读引脚，用于控制从芯片读取数据。

(5)RESET:复位引脚，用于对芯片进行复位操作。

(6)BL_EN:背光使能引脚，用于控制背光的开关。

4.其他引脚：
(1)INT:中断引脚，用于处理中断信号。

(2)PWM:脉冲宽度调制引脚，用于控制背光亮度。

(3)ADJ:调节引脚，用于调节显示屏的特性，如对比度、亮度等。

(4)NC:不连接引脚，未使用的引脚。

显示屏IC引脚的具体功能会根据不同的显示屏类型、制造商和应用场景而有所不同。

以上是一些常见的引脚功能的介绍，但并不包括所有的引脚功能。

在使用显示屏IC时应根据具体的规格书或数据手册进行引脚功能的确认和使用。

LED显示屏各芯片管脚定义汇总1.电源芯片管脚定义：-VCC：电源正极，一般接5V电源。

-GND：电源负极，接地。

-EN：使能控制，高电平使能，低电平关闭。

2.控制芯片管脚定义：-DATA：数据输入口，接受控制信号的数据。

-CLK：时钟输入口，控制数据输入的节奏。

-OE：输出使能控制，高电平有效。

-STB：锁存使能控制，高电平锁存，低电平解锁。

-A/B：引脚选择控制，用于控制地址或选择数据组。

3.数据存储芯片管脚定义：-CS：片选控制，低电平有效。

-WE：写使能控制，低电平有效。

-OE：输出使能控制，低电平有效。

-A0-Ax：地址输入口，用于设置读写地址。

-D0-Dx：数据输入/输出口，用于读写数据。

4.PWM控制芯片管脚定义：-VIN：输入电压，一般接5V电源。

-VOUT：输出电压，用于控制LED的亮度。

-CTRL：控制输入，用于控制PWM的占空比。

-GND：接地。

5.LED驱动芯片管脚定义：-VIN：输入电压，一般接5V电源。

-VOUT：输出电压，用于供电给LED灯。

-CTRL：控制输入，用于控制LED的亮度。

-GND：接地。

-LED+：LED灯的正电源连接口。

-LED-：LED灯的负电源连接口。

以上是LED显示屏常见芯片管脚定义的简要汇总，不同的LED显示屏可能会使用不同的芯片和管脚定义，具体的管脚定义需要根据实际情况来确定。

另外，不同的芯片可能还有其他的管脚定义，根据具体的需求和设计来选择适合的芯片和管脚连接方式。

芯片引脚图及引脚描述Newly compiled on November 23, 2020555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

555集成电路管脚,工作原理,特点及典型应用电路介绍.1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。

常用芯片引脚74LS00数据手册74LS01数据手册74LS02数据手册74LS03数据手册74LS04数据手册74LS05数据手册74LS06数据手册74LS07数据手册74LS08数据手册74LS09数据手册74LS10数据手册74LS11数据手册74LS12数据手册74LS13数据手册74LS14数据手册74LS15数据手册74LS16数据手册74LS17数据手册74LS19数据手册74LS20数据手册74LS21数据手册74LS22数据手册74LS23数据手册74LS26数据手册74LS27数据手册74LS28数据手册74LS30数据手册74LS32数据手册74LS33数据手册74LS37数据手册74LS38数据手册74LS40数据手册74LS42数据手册[1].要求0—15时，灭灯输入（BI ）必须开路或保持高电平，如果不要灭十进制数零，则动态灭灯输入（RBI ）必须开路或为高电平。

[2].将一低电平直接输入BI 端，则不管其他输入为何电平，所有的输出端均输出为低电平。

[3].当动态灭灯输入（RBI ）和A,B,C,D 输入为低电平而试灯输入为高电平时，所有输出端都为低电平并且动态灭灯输入（RBO ）处于第电平（响应条件）。

[4].]当灭灯输入/动态灭灯输出（BI/RBO ）开朗路或保持高电平而试灯输入为低电平时，所有各段输出均为高电平。

表中1=高电平，0=低电平。

BI/RBO 是线与逻辑，作灭灯输入（BI ）或动态灭灯（RBO ）之用，或者兼为二者之用。

74LS49数据手册·74XX49简介： [1].要求0—15时，灭灯输入（BI ）必须开路或保持高电平。

[2].将一低电平直接输入BI 端，则不管其他输入为何电平，所有的输出端均输出为低电平。

[1].要求0—15时，灭灯输入（BI ）必须开路或保持高电平，如果不要灭十进制数零，则动态灭灯输入（RBI ）必须开路或为高电平。

AT89S52 单片机的引脚图及各引脚功能说明之蔡仲巾千创作由于本书所有的例程均是基于AT89S52 单片机开发的，这里着重介绍AT89S52 各个引脚及功能。

这些关系到在后面学习例程时对原理图的理解，读者要特别重视。

而对于存储器、定时器、中断系统等部分内容，读者可参考介绍MCS-51单片机的相关书籍。

AT89S52 是Atmel公司生产的一种低功耗、高性能CMOS 8位微控制器，具有8 位在系统可编程Flash存储器。

AT89S52 使用Atme 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash 允许程序存储器在系统可编程，也适于惯例编程器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

AT89S52 具有PDIP、PLCC、TQFP3 种封装形式以适用于分歧的使用场合。

各封装引脚定义如图1.2所示。

图 1.2 AT89S52引脚图下面简单介绍AT89S52 各引脚的功能，更多信息请查阅Atmel公司的技术文档。

VCC：电源。

GND：地。

P0 口：P0 口是一个8 位漏极开路的双向I/O 口。

作为输出口，每位能驱动8 个TTL逻辑电平。

对P0 端口写“1”时，引脚用做高阻抗输入。

当访问外部程序和数据存储器时，P0 口也被作为低8 位地址/数据复用。

在这种模式下，P0 具有内部上拉电阻。

在Flash编程时，P0 口也用来接收指令字节；在程序校验时，输出指令字节。

在程序校验时，需要外部上拉电阻。

P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，P1 输出缓冲器能驱动4 个TT逻辑电平。

当对P1 端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。

当作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。

此外，P1.0 和P1.2 分别作为定时器/计数器2 的外部计数输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX），具体如表1-1 所示。

54/7402四2输入或非门（OC）简要说明：02 为四组2 输入端或非门（正逻辑），共有54/7402、54/74S02、54/74LS02 三种线1A－4A 输入端1B－4B 输入端1Y－4Y 输出端逻辑图双列直插封装极限值源电压 (7V)输入电压54/7402、54/74S02……………………………….5.5V54/74LS02 (7V)工作环境温度54XXX ……………………………………………. -55~125℃74XXX………………………………………… 0~70℃存储温度………………………………………….-65~150℃功能表：74LS00四2输入与非门简要说明00 为四组2 输入端与非门（正逻辑），共有 54/7400、54/74H00、54/74S00、54/74LS001A－4A，1B－4B 输入端1Y－4Y 输出端逻辑图双列直插封装极限值电源电压 (7V)输入电压 54/7400、54/74H00、54/74S00…………….5.5V54/74LS00 (7V)A－B 间电压除 54/74LS00 外………………………………5.5V工作环境温度 54XXX …………………. -55~125℃74XXX …………………. 0~70℃存储温度………………………………………….-65~150℃功能表：54/7408四2输入与门简要说明08 为四组2 输入端与门（正逻辑），共有54/7408、54/74S08、54/74LS08 三种线路1A－4A 输入端1B－4B 输入端1Y－4Y 输出端双列直插封装极限值电源电压 (7V)输入电压 54/7408、54/74S08……………………………… 5.5V54/74LS08 (7V)A－B 间电压 54/7408、54/74S08………………………………5.5V输出截止态电压 (7V)工作环境温度 54XXX ……………………………………………. -55~125℃ 74XXX………………………………………… 0~70℃存储温度…………………………………………. -65~150℃功能表：54/7420双4输入与非门简要说明20 为两组4 输入端与非门（正逻辑），共有54/7420、54/74H20、54/74S20、54/74LS20引出端符号1A，2A 输入端1B，2B 输入端1C，2C 输入端1D，2D 输入端1Y，2Y 输出端逻辑图双列直插封装极限值电源电压 (7V)输入电压54/7420、54/74H20、54/74S20…………….5.5V54/74LS20 (7V)A－B－C－D 间电压除54/74LS20 外………………………………5.5V工作环境温度54XXX ………………………………….-55~125℃74XXX ……………………….0~70℃存储温度………………………………65~150℃功能表：54/7454四路输入与或非门 简要说明54 为与或非门（正逻辑），其中 54/7454 是 2－2－2－2 输入端，54/74H54 是 2－2 －3－引出端符号A －H （‘H54 为 I ，’LS 为 J ） 输入端Y 输出端逻辑图54/7454 双列直插封装 ‘LS54 双列直插封装 ‘LS54PLCC 封装极限值电源电压 (7V)输入电压54/7454…………………………………………. 5.5V54/74LS54 (7V)A－B，C－D，E－F，G－H 间电压54/7454…………………………………………. 5.5V工作环境温度54XXX ……………………………………………. -55~545℃74XXX………………………………………… 0~70℃存储温度………………………………………….-65~150℃原理图:74ls13874HC138管脚图:74LS138 为3 线－8 线译码器，共有 54/74S138和54/74LS138 两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751AGND：A/D转换器参考地引脚XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。

ic芯片引脚IC芯片引脚指的是集成电路芯片（Integrated Circuit，简称IC）上的金属引脚，用于与外部电路连接。

IC芯片引脚的数量和功能各异，下面将介绍一些常见的IC芯片引脚。

1. 电源引脚：常见的电源引脚包括VCC（正电源）、GND （地）和VDD（正电源）。

VCC和VDD一般用于提供IC芯片的正电源，而GND用于连接地线，形成电路的回路。

2. 输入引脚：输入引脚用于接收输入信号，例如输入数据或控制信号。

这些引脚通常被标记为IN或者D（数据），其数量根据芯片的功能和设计需求而定。

3. 输出引脚：输出引脚用于输出芯片内部处理后的结果，例如输出数据或控制信号。

这些引脚通常被标记为OUT或者Q（结果），其数量也根据芯片的功能和设计需求而定。

4. 时钟引脚：时钟引脚用于接收外部时钟信号，用于同步芯片内部的操作。

这些引脚通常被标记为CLK，其数目和频率根据芯片的设计需求而定。

5. 复位引脚：复位引脚用于将IC芯片恢复到初始状态。

这些引脚通常被标记为RESET或者RST，当复位引脚接收到低电平信号时，芯片将会被重新初始化。

6. 中断引脚：中断引脚用于与外部设备的中断信号进行连接，这样当中断信号发生时，能够及时地通知IC芯片。

这些引脚通常被标记为INT，并且数量和中断信号的数量相关。

7. 地址引脚：地址引脚用于将地址信息传递给IC芯片，用于指定IC芯片的寄存器或存储单元。

这些引脚通常被标记为A0、A1、A2等，其数量根据寻址范围而定。

8. 数据引脚：数据引脚用于传输数据信号，这些引脚通常被标记为D0、D1、D2等，其数量取决于数据位宽。

9. 供电引脚：供电引脚用于向外部电路提供电源，常见的供电引脚有VCC和VDD。

这些引脚一般被标记为VCC，其数量根据供电需求而定。

10. 控制引脚：控制引脚用于控制IC芯片的工作状态和功能。

这些引脚的数量和功能根据芯片的设计需求而定。

除了以上常见的引脚类型，还有很多其他类型的引脚，例如模拟输入引脚、输出使能引脚、串行通信引脚等，不同类型的芯片会有不同的引脚设计。

您的数字ID 是：463099您的密码是：1.8667附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚XTAL1、XTAL2：内部振荡器反相器输12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751入、输出端，常外接晶振。

74LS11——3输入端3与门管脚图及逻辑功能表
74LS20——4输入端双与非门管脚图及逻辑功能表
74LS21——4输入端双与门管脚图及逻辑功能表
74LS27——3输入端三或非门管脚图及逻辑功能表
74LS42——BCD/十进制译码器管脚图及逻辑功能表
74LS138——3-8线译码器管脚图及逻辑功能表
74LS139——双2-4线译码器管脚图及逻辑功能表
74LS148——8-3线优先编码器管脚图及逻辑功能表
74LS151——八选一数据选择器管脚图及逻辑功能表
74LS153——双4选1数据选择器管脚图及逻辑功能表
74LS47——4线7段显示译码器,低电平有效,驱动共阳数码管
74LS55——双4输入与或非门
74LS54——4-2-3与或非门
74LS08——2输入4与门。

芯片引脚功能芯片引脚是芯片的输入输出接口，用于与其他电子元器件或外部设备进行数据传输和通信。

不同的芯片引脚具有不同的功能和用途。

下面是一些常见的芯片引脚功能的介绍。

1. 电源引脚：电源引脚用于提供芯片所需的电源电压和电流。

通常有多个电源引脚，如VCC（供电正极）、GND（供电负极）等。

电源引脚一般需要连接到电源供应器或电池等电源源端。

2. 输入引脚：输入引脚用于接收来自外部环境或其他电路的信号。

这些信号可以是控制信号、传感器输出、通信数据等。

通过输入引脚，芯片可以与外部环境进行交互。

3. 输出引脚：输出引脚用于将芯片处理后的信号输出到外部环境或其他电路。

这些信号可以是控制信号、数据传输信号、驱动信号等。

通过输出引脚，芯片可以控制外部设备或将数据传递给其他电路。

4. 地址引脚：地址引脚用于芯片的寻址功能。

通过地址引脚，芯片可以访问内部的存储单元或寄存器，实现数据的读写操作。

地址引脚通常是根据所需的地址位数和地址格式来设计的。

5. 控制引脚：控制引脚用于控制芯片的工作状态和操作模式。

通过控制引脚，可以实现芯片的开关、复位、使能、时钟控制等功能。

不同的控制引脚设计可以使芯片有不同的工作模式和功能。

6. 时钟引脚：时钟引脚用于提供芯片的时钟信号。

时钟信号可以控制芯片内部逻辑电路的工作节奏和同步操作。

通过时钟引脚，可以定时触发芯片内部的操作，保证数据的正确性和稳定性。

7. 复位引脚：复位引脚用于对芯片进行复位操作。

当复位引脚接收到复位信号时，芯片会返回到初始状态，并重新启动。

复位引脚可以用于解决芯片工作异常或故障的情况，使其重新开始正常的工作流程。

8. 数据引脚：数据引脚用于在芯片和其他电路之间传输数据。

数据引脚通常有多根，可以同时传输多位二进制数据。

芯片的数据引脚可以是输入引脚，用于接收外部数据；也可以是输出引脚，用于将处理后的数据输出。

总结而言，芯片引脚的功能包括电源引脚、输入引脚、输出引脚、地址引脚、控制引脚、时钟引脚、复位引脚和数据引脚等。

555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

555集成电路管脚,工作原理,特点及典型应用电路介绍.1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
