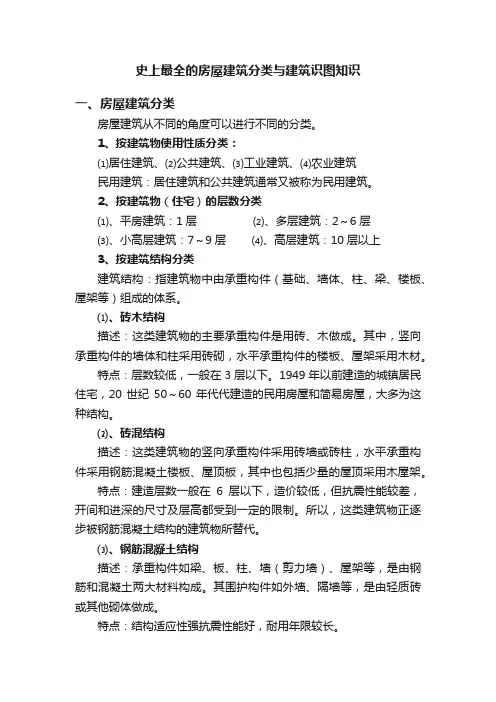

史上最全的房屋建筑分类与建筑识图知识
一、房屋建筑分类
房屋建筑从不同的角度可以进行不同的分类。
1、按建筑物使用性质分类：
2
3
20世纪50～
⑵、砖混结构
描述：这类建筑物的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，其中也包括少量的屋顶采用木屋架。
特点：建造层数一般在6层以下，造价较低，但抗震性能较差，开间和进深的尺寸及层高都受到一定的限制。所以，这类建筑物正逐步被钢筋混凝土结构的建筑
物所替代。
⑶、钢筋混凝土结构
描述：承重构件如梁、板、柱、墙（剪力墙）、屋架等，是由钢筋和混凝土两大材料构成。其围护构件如外墙、隔墙等，是由轻质砖或其他砌体做成。
特点：结构适应性强抗震性能好，耐用年限较长。
4
空调施工图、给排水施工图、电器施工图等。
1、总平面图：
用来说明建筑物所在具体位置和周围环境关系的平面图，一般在图上标出拟建建筑物和周围已建建筑物的外形、层数和它们的相对位置关系，标出建筑物周围的地形、道路、水源、电源等，图上一般绘有指北针。
2、建筑施工图：
包括建筑平面图，建筑立面图、建筑剖面图。
建筑平面图：按一定比例绘制的建筑物水平剖视图，表示建筑物的平面形状、水平方向(出入口、走廊、楼梯、房间、阳台等)的布置和组合关系。是全套图纸中具有重要引导作用的图纸。
3
4
图。
一栋房屋的平面图主要表示：房屋占地面积的大小，各房间的面积大小，台阶、楼梯、门窗等局部的位置和大小，墙体结构的厚度等。有些建筑平面图还将室内固定设备也体现出来，如灶台、坐便器、厨柜、污水池、浴缸等设施的平面形状与位置。对于购房者来说，有此一图，足以充分了解自己所购置的房产的面积和格局以
及日常居住生活空间范围内的各种指标数据。看图时应着重弄清的问题，主要有以下几个方面：
1、通过外围线（即墙体线）计算房屋总长、总宽及建筑面积。同时认识房屋的形状、朝向、楼梯、台阶、外门窗的位置，与周边房屋的分界线。
2、看图了解清楚房屋内部的各分隔内墙体的位置，找到卧室、起居室、客厅、
3
4
房屋建筑图 第一节概述 一、房屋的组成部分 （1）基础；（2）墙体和柱；（3）楼（地）面；（4）楼梯；（5）门窗和阳台；（6）屋顶 二、房屋建筑图的分类及内容 1、首页图 2、建筑施工图（建施） 3、结构施工图（结施） 4、设备施工图（设施）
1、线型: 2、比例: 3、标高: 4、索引符号和详图符号:
5、常用构件及配件图例:
(6)指北针和风向频率玫瑰图: 第二节房屋建筑图的图示特点 视图： 一、建筑总平面图 建筑总平面图是表明新建房所在基础有关范围内的总体布置，它反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等 建筑总平面图也是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。 建筑总平面中它应包括以下内容： 1、该建筑场地所处的位置与大小。
、新建房屋在场地内的位置及其与邻近建筑物的距离。 3、新建房屋的方位用指北针表明，有时用风向频率玫瑰图表示常年的风向频率与方位。 4、新建房屋首层室内地面与室外地坪及道路的绝对标高。 5、场地内的道路布置与绿化安排。 6、扩建房屋的预留地。 二、建筑平面图 建筑平面图是建筑施工图的基本图样，它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后，对剖切面以下部分所作的水平投影面。它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。 对于多层建筑，一般应每层有一个单独的平面图。但一般建筑常常是中间几层平面布置完全相同，这时就可省掉几个平面图，只用一个平面图表示，这种平面图称为标准层平面图。建筑施工图中的平面图，一般有： 底层平面图：（表示第一层房间的布置、建筑入口、门厅及楼梯等）、 标准层平面图：（表示中间各层的布置）、 顶层平面图：（房屋最高层的平面布置图）以及屋顶平面图（即屋顶平面的水平投影，其比例尺一般比其它平面图为小）。 建筑平面图的主要内容有： 1、筑物及其组成房间的名称、尺寸、定位轴线和墙厚等。 2、廊、楼梯位置及尺寸。 3、门、窗位置、尺寸及编号。门的代号是M，窗的代号是C。在代号后面写上编号，同 一编号表示同一类型的门窗。如M－1；C－1。 4、台阶、阳台、雨篷、散水的位置及细部尺寸。 5、室内地面的高度。 6、首层平面图上应画出剖面图的剖切位置线，以便与剖面图对照查阅。 三、建筑立面图 建筑立面图，是平行于建筑物各方向外墙面的正投影图，简称（某向）立面图。 建筑立面图用来表示建筑物的体型和外貌，并表明外墙面装饰要求等的图样。 房屋有多个立面，通常把房屋的主要出口或反映房屋外貌主要特征的立面图称为正立面图，从而确定背立面图和左、右侧立面图。有时也可按房屋的朝向来定立面图的名称，如南立面图、北立面图、东立面图和西立面图。也可按立面图两端的轴线编号来定立面图的名称。当某些房屋的平面形状比较复杂，还需加画其他方向或其他部位的立面图。如果房屋的东西立面布置完全对称，则可合用而取名东（西）立面图。 按投影原理，立面图上应将立面上所有看得见的细部都表示出来。但由于立面图的比例小，如门窗扇、檐口构造、阳台栏杆和墙面复杂的装修等细部，往往只用图例表示。它们的构造和做法，都另有详图或文字说明。因此，习惯上往往对这些细部只分别画出一两个作为代表，其它都可简化，只需画出它们的轮廓线。若房屋左右对称时，正立面图和背立面图也可各画一半，单独布置或合并成一图。合并时，应在图的中间画一铅直的对称符号作为分界线。 房屋立面如果有一部分不平行于投影面，例如成圆弧形、折线形、曲线形等，可将该部分展开到与投影面平行，再用正投影面画出其立面图，但应在图名后注写“展开”两字。对于平面为回字形的房屋，它在院落中的局部立面，可在相关的剖面图上附带表示。如不能表示时，则应单独绘出。

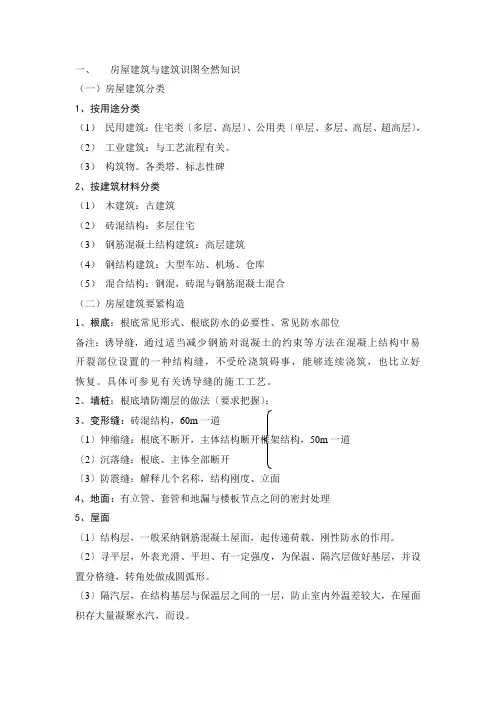

一、房屋建筑与建筑识图基本知识 （一）房屋建筑分类 1、按用途分类 （1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。 （3）构筑物。各类塔、标志性碑 2、按建筑材料分类 （1）木建筑：古建筑 （2）砖混结构：多层住宅 （3）钢筋混凝土结构建筑：高层建筑 （4）钢结构建筑：大型车站、机场、仓库 （5）混合结构：钢混，砖混与钢筋混凝土混合 （二）房屋建筑主要构造 1、基础：基础常见形式、基础防水的必要性、常见防水部位 备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。具体可参见有关诱导缝的施工工艺。 2、墙桩：基础墙防潮层的做法（要求掌握）； 3、变形缝：砖混结构，60m一道 （1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道 （2）沉降缝：基础、主体全部断开 （3）防震缝：解释几个名称，结构刚度、立面 4、地面：有立管、套管和地漏与楼板节点之间的密封处理 5、屋面 （1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。 （3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积累大量凝结水汽，而设。
（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。 （5）防水层，种类有卷材、涂膜、刚性防水。 （6）隔热层，架空隔热板。 6、阳台雨蓬 7、楼梯与门窗 8、天窗架与屋面板：主要要用于工业建筑建筑施工图 （三）建筑识图基本知识土建施工图结构施工图 1、建筑施工图种类给排水施工图 专业施工图采暖通风空调施工图 电气施工图 设备施工图 2、识图基本知识 （1）图面布置，A0～A4图面之间的关系。 （2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。 （3）标高，土建建筑物各平面的位置、采暖通风专业各管道的位置表示。（4）常用图例，见书。 3、识图方法 （1）图纸目录和总说明的识读 1）图纸目录，一般建筑、结构、给排水、采暖、通风、电气、设备各自单独列图纸目录，图号也以此为索引。 2）总说明，施工图的设计依据、抗震设计等级、相对标高与绝对标高、地质与水文情况、防水等级、地基承载力等。 3）用料及作法，常规做法、节点做法、特殊要求做法、防水做法。 4）门窗表，门窗尺寸、编号、材料一览表，结合各层建筑平面图对照看。（2）建筑平面图的识读，包括底层平面图、标准层平面图、屋面平面图，具体识图方法见书上15页到17页 （3）建筑立面图的识读，看是哪个立面、各门窗的标高、竖向尺寸、各细部标高、索引节点详图等。
基础知识 一、房屋建筑分类 房屋建筑从不同的角度可以进行不同的分类。 1、按建筑物使用性质分类 ⑴居住建筑 ⑵公共建筑 ⑶工业建筑 ⑷农业建筑 ――居住建筑和公共建筑通常又被称为民用建筑。 2、按建筑物（住宅）的层数分类 ⑴低层建筑：1～3层(建筑总高为24米以下；建筑结构简单，施工期短，成本低廉) ⑵多层建筑：4-6层（建筑总高为24米以下，一般采用砖混结构，少数采用钢筋混凝土结构。多层房屋一般规格齐整，通风采光号，空间紧凑而不闭塞。得房率高，很多人喜欢多层房屋的原因）多层使用率在85-90%左右 ⑶小高层建筑：7-12层（一般采用钢筋混凝土结构，带电梯具有亲切安宁、房型好、得房率高的特点，又有高层结构强度高、耐用年限、污染程度低等特点）小高层使用率在80%-85%左右 ⑷高层建筑：12层以上，两部电梯，（房型设计难度大，要做到每套室全明、采光通风良好是有很大难度的。高层有它的优势：对开发商来说，单位建筑面积土地成本（即楼面地价）低；对住户来说，视野开阔，景观系数高，尘土、噪音、光线污染也少，建筑结构强度高，整体性强。但高层也有明显的缺点;结构工艺
比较复杂，材料性能要求高，自重大，对基础要求高，施工难度较大，建筑造价相应提高；高层房屋电梯、楼道、机房、技术层等公用部位占用面积大，得房率低；如果电梯质量部可靠，物业管理不正常，就很令人担忧。）（高层塔楼使用率在72-75%，板楼在78-80%） 3、按建筑结构分类 ――建筑结构是指建筑物中由承重构件（基础、墙体、柱、梁、楼板、屋架等）组成的体系。 ⑴砖木结构 －描述：这类建筑物的主要承重构件是用砖、木做成。其中，竖向承重构件的墙体和柱采用砖砌，水平承重构件的楼板、屋架采用木材。 －特点：层数较低，一般在3层以下。1949年以前建造的城镇居民住宅，20世纪50～60年代建造的民用房屋和简易房屋，大多为这种结构。 ⑵砖混结构 －描述：这类建筑物的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，其中也包括少量的屋顶采用木屋架。 －特点：建造层数一般在6层以下，造价较低，但抗震性能较差，开间和进深的尺寸及层高都受到一定的限制。所以，这类建筑物正逐步被钢筋混凝土结构的建筑物所替代。 ⑶钢筋混凝土结构 －描述：承重构件如梁、板、柱、墙（剪力墙）、屋架等，是由钢筋和混凝土两大材料构成。其围护构件如外墙、隔墙等，是由轻质砖或其他砌体做成。 特点：结构适应性强抗震性能好，耐用年限较长。
史上最全的房屋建筑分类与建筑识图知识 一、房屋建筑分类 房屋建筑从不同的角度可以进行不同的分类。 1、按建筑物使用性质分类： 2 3 20世纪50～ ⑵、砖混结构 描述：这类建筑物的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，其中也包括少量的屋顶采用木屋架。 特点：建造层数一般在6层以下，造价较低，但抗震性能较差，开间和进深的尺寸及层高都受到一定的限制。所以，这类建筑物正逐步被钢筋混凝土结构的建筑
物所替代。 ⑶、钢筋混凝土结构 描述：承重构件如梁、板、柱、墙（剪力墙）、屋架等，是由钢筋和混凝土两大材料构成。其围护构件如外墙、隔墙等，是由轻质砖或其他砌体做成。 特点：结构适应性强抗震性能好，耐用年限较长。 4 空调施工图、给排水施工图、电器施工图等。 1、总平面图： 用来说明建筑物所在具体位置和周围环境关系的平面图，一般在图上标出拟建建筑物和周围已建建筑物的外形、层数和它们的相对位置关系，标出建筑物周围的地形、道路、水源、电源等，图上一般绘有指北针。
2、建筑施工图： 包括建筑平面图，建筑立面图、建筑剖面图。 建筑平面图：按一定比例绘制的建筑物水平剖视图，表示建筑物的平面形状、水平方向(出入口、走廊、楼梯、房间、阳台等)的布置和组合关系。是全套图纸中具有重要引导作用的图纸。 3 4 图。 一栋房屋的平面图主要表示：房屋占地面积的大小，各房间的面积大小，台阶、楼梯、门窗等局部的位置和大小，墙体结构的厚度等。有些建筑平面图还将室内固定设备也体现出来，如灶台、坐便器、厨柜、污水池、浴缸等设施的平面形状与位置。对于购房者来说，有此一图，足以充分了解自己所购置的房产的面积和格局以
老师列出的21 个重点问题 1 建筑通联系部分包括哪些空间，作用是什么？（P75-P80） 答：包括水平交通联系空间的走廊或走道，垂直交通联系空间的楼梯、电梯、坡道，交通枢纽空间的门厅、过厅等。 走廊，主要用来联系同层各个房间，有时兼有其他功能。 楼梯，楼房中常用的垂直交通联系设施和防火疏散的重要通道。 门厅，其主要作用是接纳人流、分配人流、室外空间过度等。 2 隔墙的构造类型？（P202-P205） 答：常见的隔墙可分为砌筑隔墙、骨架隔墙和条板隔墙。 砌筑隔墙指利用普通砖、多孔砖、空心砌块以及各种轻质砌块等砌筑的墙体。所以砌筑隔墙也分为砖隔墙、多孔砖或空心 砖隔墙、砌筑隔墙三种。 骨架隔墙有木骨架隔墙和金属骨架隔墙。 条板隔墙是指采用各种轻质材料制成的各种预制轻型板材安装而成的隔墙。 3.变形缝的类型，各种变形缝的设置前提?（P276-P279） 答：变形缝包括伸缩缝、沉降缝和防震缝。 伸缩缝的设置前提：在长度或宽度较大的建筑物中，由于温度变化引起材料的热胀冷缩导致构件开裂时，沿建筑物的竖向将基础以上部分全部断开的预留人工缝。缝宽一般20~40MM。 沉降缝的设置前提：1)当一幢建筑物建造在地耐力相差很大而又难以保证均匀沉降时2)当同筑高度或荷载相差很大，或结构形式不同时；3)当同筑各部分
相邻的基础类型不同或埋置深度相很大时；4)新建、扩建建筑物与原有建筑物紧相毗连时；5)当建筑平面形状复杂，高度变化较多时。（30-70） 防震缝的设置前提:(1)建筑平面体型复杂，有较长突出部分 （2）建筑立面高差在6m 以上；（3）建筑有错层，且错层楼板高差较大；（4）建筑物相邻各部分结构刚度、质量截然不同。 4 圈梁的概念、作用是什么？（P191） 答：圈梁是沿外墙四周及部分墙设置的连续闭合的梁。其作用是配合楼板可提高建筑物的空间刚度及整体性，增强墙体的稳定性，减少由于地基不均匀沉降而引起的墙身开裂。 5 明沟与散水的概念和作用？（P190 P191 图12-11 12-12） 答：散水，为便于将地面雨水排至远处，防止雨水对建筑物基础侵蚀，常在外墙四周将地面做成向外倾斜的坡面，这一坡面称为散水。
施工图的一些基本知识 一、基本知识 1、标高 1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般以一层室内地面对应的绝对标高为±0.000标高。 2、指北针 针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。 3、定位轴线 3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。 3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。 4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面
图)仅仅表示断面形状，不画后面还能看见的其他投影像。 4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。 5、索引符号与详图符号 在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。 6、引出线
预算员《建筑识图与房屋构造》复习资料（1） 识图与构造练习题（1）： 一、是非题： 1、工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。 对 2、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图的比例有关。 错 正确：与绘图的比例无关。 3、图样的比例，应为图形与实物相对应的线性尺寸之比。 对 4、工程图上的尺寸，除标高及总平面图以米为单位外，其余都以毫米为单位。 对 5、建筑工程的图纸大多是应用正投影的原理和方法绘制的。 对 6、形体在三面投影图上必定符合长对正、高平齐、宽相符的投影规律。 对 7、形体与投影面倾斜，投射线垂直于投影面得到的轴测投影图称为轴测斜投影图。 错 正确：称为轴测正投影图。 8、正等测的轴间角均为120度；轴向变形系数均为0。82，在作图时都取简化系数1。 对 9、用两个或两个以上相交的剖切面剖切形体，所得剖面图叫阶梯剖面图。 错 正确：展开剖面图。 10、断面图直接画在构件假想的断开处，称为重合断面。 错 正确：中断断面。 11、民用建筑按建筑结构承重方式可分为砖木结构、混合结构、钢砼结构、钢结构等。 错 正确：按建筑承重结构的材料分为 12、用柱与梁组成框架结构承重受房屋的全部荷载称为框架结构。 对 13、根据统一的标准，设计通用的构件、配件、单元和房屋称为建筑的标准设计。对 14、标准尺寸单位是最基本的数值叫基本模数，用M表示。 对 15、定位线是确定主要结构或构件的位置及构造尺寸的基线。 错 正确：标注尺寸
16、一般情况下，构造尺寸加上缝隙的大小等于标志尺寸，所以标志尺寸一定大于构造尺寸。 错。 正确：不一定。 17、地基每平方米所能承受的最大压力，叫地基容许承载力。 对 18、上部荷载越大，要求基础的底面积就越大；或者说，地基容许承载力越小，所需要的基底面积就越大。 对 19、凡受刚性角限制的基础称为刚性基础，钢筋砼基础属于刚性基础。 错 正确：钢筋砼基础属于柔性基础。 20、用钢筋砼建造的基础，抗弯能力很大，叫做柔性基础。 对 21、基础的埋置深度是指室外地面到基础底面的距离。 错 正确：设计 22、地下室的防潮与防水是一个很重要的构造措施问题。 对 23、圈梁的数量与房屋的高度、层数、地基状况和地震烈度有关。 对 24、附加圈梁与圈梁的搭接长度不应小于其垂直间距的2倍且不得小于1M。 对 25、墙身防潮很重要，设置墙身防潮层可提高建筑物的耐久性。 对 26、隔墙与内墙相同，它是不承重的，对房屋内部只起分割房间或空间的作用。错 正确：内墙有时是起承重作用的 27、为了保护接近地面的墙身免雨水浸蚀，以防受潮后冬季冻融使墙身遭到破坏，同时也防止各种机械性的破坏，常做的构造措施是设置外墙裙。 错 正确：勒脚 28、为了增强房屋的整体刚度和抗震能力，在楼板与楼板之间或楼板与墙之间，应用钢筋加以锚固。 对 29、现浇无梁楼板的跨度较大，一般板厚不小于80MM。 错 正确：120MM 30、地面是底层地面和楼层地面的总称。 对
房屋是供人们生产、生活、工作、学习和娱乐的场所，与人们关系密切。将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装饰、设备等内容，按照有关规范规定，用正投影方法，详细准确地画出的图样，称为“房屋建筑图”。它是用以指导施工的一套图纸，所以又称为施工图。 一、施工图的内容和用途 一套完整的施工图，根据其专业内容或作用不同，一般包括： (一)图纸目录 包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。 (二)设计总说明 主要说明工程的概况和总的要求。内容一般应包括：设计依据(如设计规模、建筑面积以及有关的地质、气象资料等)；设计标准(如建筑标准、结构荷载等级、抗震要求等)；施工要求(如施工技术、材料要求以及采用新技术、新材料或有特殊要求的做法说明)等。以上各项内容，对于简单的工程，也可分别在各专业图纸上写成文字说明： (三)建筑施工图 包括总平面图、平面图、立面图、剖面图和构造详图。表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。 (四)结构施工图 包括结构平面布置图和各构件的结构详图。表示承重结构的布置情况，构件类型，尺寸大小及构造做法等。 (五)设备施工图 包括给水排水、采暖通风、电气等设备的平面布置图、系统田和详图。表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。 二、施工图中常用的符号 为了保证制图质量、提高效率、表达统一和便于识读，我国制订了国家标准(房屋建筑制图统一标准)(简称《标准》)，其中几项主要的规定和常用的表示方法如下： (一)定位轴线 在施工图中通常将房屋的基础、墙、柱和梁等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸，这些轴线称为定位轴线。 定位轴线采用细点划线表。轴线编号的圆圈用细实线，在圆圈内写上编号(图2—1)。在平面田上水平方向的编号采用阿拉伯数字，从左向右依次编写。垂直方向的编号，用大写英文字母自下而上顺次编写，英文字母中I、O及z三个字母不得作轴线编号，以免与数字1、0及2混淆。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。分母表示前一轴线的编号，分子表示附加轴线的编号。 (二)标高 在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。各种图上所用标高符号，如图2-2所示，以细实线绘制。标高数值以米为单位(不标单位)，一般标注至小数点后三位数(总平面图中为二位数)。
建筑基本识图知识 一、平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法 1、梁的集中标注（表达梁的通用数值） （1）梁编号标注 ①KL——表示框架梁 例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。其中A表示一端有悬挑、 B表示两端有悬挑。 ②WKL——表示屋面框架梁 例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑 ③KZL——表示框支梁 例：KZL1（1）——表示框支梁第1号，1跨，无悬挑 ④L——表示非框架梁 例：L3（2）——表示非框架梁第3号，2跨，无悬挑 ⑤XL——表示纯悬挑梁 例：XL1——表示纯悬挑梁第1号。 （2）、梁的截面尺寸标注，举例如下： ①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜； ②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截
面高度700㎜、腋长500㎜、腋高250㎜。 ③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。 ④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。（3）、梁箍筋标注，举例如下： ①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，非加密区间距为100，加密区间距为200，均为2肢箍。 ②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。 ③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。 ④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。 ⑤18Φ12＠150（4）/200（2）——表示：箍筋为HPB235钢筋，直径为Φ12，梁的两端各有18个4肢箍间距为150，梁跨中部分间距为200，2肢箍。 （4）、梁的上部通长筋标注，举例如下： ①2Φ25——表示：梁上部通长筋（用于双肢箍）。 ②2Φ25＋2Φ22——表示：梁上部通长筋（两种规格，其中加号前面的钢筋放在箍筋角部）。 ③6Φ25 4/2——表示：梁上部通长筋（两排钢筋：第一排4根，第
第一章建筑识图基本知识 1.1建筑制图标准和规范 依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准 一、图幅与图框 1、图幅：图纸的大小 l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2 A1：841×594 A2：594×420 A3:420×297 A4：297×210 2、图框：做图区域的界限 a：装订边宽度，无论多大的图幅，装订边宽度不变
c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标） 反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等 2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术， 会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。 三、 图线 1、 线宽组及线型 线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /4
2、图线画法 1）同张图纸，同比例的图样应采用相同线宽组 2）图框、标题栏的界限用b线绘制 3）平行线之间的间隔不能小于0.7，避免误认为一条线 4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。只有虚线是实线的延长线时，应留空隙 5）图形小时可以用细实线代替单点长划线、双点长划线 四、字体
工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。写字方法：横平竖直，注意起落，结构匀称，填满方格。 五、比例 图形与实物相应线性尺寸之比。写在图名右侧，用小一号或小二号字体书写。 常用比例：1：1，1：2，1：5等，P11表。 六、尺寸标注 标注要求: 正确、完整、清晰、合理。 1、尺寸组成 四个要素： ①尺寸界限：控制所注尺寸范围的线，应用细实线绘制，一般应与被注长度垂直；其一端应离开图样轮廓线不小于2 mm。另一端宜超出尺寸线2～3 mm。必要时，图样的轮廓线、轴线或中心线可作用尺寸界线 ②尺寸线：是用来注写尺寸的，必须用细实线单独绘制，应与被注长度平行，且不宜超出尺寸界线。任何图线或其延长线均不得用作尺寸线。 ③尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向与尺寸界线成顺时针角，长度宜为2～3 mm。半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示 ④尺寸数字：是建筑施工的主要依据，建筑物各部分的真实大小应以
房屋结构基本知识 Prepared on 22 November 2020
第一节房屋结构基本知识 一、建筑结构定义无论是简单的建筑物，还是功能复杂的高楼大厦，一般都包含基础、墙体、柱、梁、楼板、屋盖等结构构件。这些结构构件组成房屋的骨架，形成结构的整体，承受各种外部作用，如荷载、温度变化、不均匀沉降等，这种建筑物的结构整体称为建筑结构。 建筑物应该具有两个方面的特质，一是它的内在特质，即安全性、实用性、耐久性；二是它的外在特质，即使用性和美学要求。前者取决于结构，后者取决于建筑。结构是建筑物的基本组成部分，是建筑物赖以存在的物质基础，在一定意义上，结构支配着建筑。因为任何建筑物都要耗用大量的材料和劳动力来建造，建筑物首先必须抵抗（或承受）各种外界和内部的作用（如重力、风力、地震等），合理地选择结构材料和结构型式，既可满足使用要求，又可满足美学原则。 二、建筑结构的基本要求 （一）平衡 平衡的基本要求就是保证结构和结构的任何一部分都不发生运动，力的平衡条件总能得到满足。从宏观上看，建筑物总应该是静止的。 （二）稳定 整体结构或结构的一部分作为刚体不允许发生危险的运动。这种危险可能来自结构自身，如雨蓬的倾覆；也可能来自地基的不均匀沉降或地基土的滑移（滑坡），例如意大利的比萨斜塔由于地基不均匀沉降引起的倾斜。
（三）承载能力 结构或结构的任何一部分在预计的荷载作用下必须安全可靠，具有足够的承载能力。 （四）适用 结构应当满足建筑物的使用目的，不应出现影响正常使用的过大变形、过宽的裂缝、局部损坏、振动等。 （五）经济 结构的经济性体现在多个方面。现代建筑的结构造价通常不超过建筑总造价的20 ～30％，因此所采用的结构应当使建筑的总造价最经济。结构的经济性并不是指单纯的造价，而且结构的造价受材料和劳动力价格比值的影响，还受施工方法、施工速度以及结构维护费用（如钢结构的防锈、木结构的防腐等）的影响。 （六）美观 美学对结构的要求有时甚至超过承载能力的要求和经济要求，尤其是象征性建筑和纪念性建筑更是如此。 综合上述结构基本要求，建筑结构的设计原则是“技术先进、经济合理、安全适用、确保质量”。 三、建筑结构的分类 （一）按材料分类 根据结构所用材料的不同，建筑结构可分为以下几类：
建筑识图与规划基本知识 建筑业总结2009-04-11 22:25:17 阅读797 评论3 字号：大中小 房屋是供人们生产、生活、工作、学习和娱乐的场所，与人们关系密切。将一幢似建房屋的内外形状和大小，以及各部分的结构、构造、装饰、设备等内容，按照有关规范规定，用正投影方法，详细准确地画出的图样，称为“房屋建筑图”。它是用以指导施工的一套图纸，所以又称为施工图。 1．要牢记并识别建筑图中的常用的图例和符号。 2．建筑平面图 主要说明拟建筑物所在的地理位置和周围环境的平面布置。一般在图上应标出新建筑物的平面形状、层数、绝对标高；建筑物周围的地貌以及旧建筑物的平面开头新旧建筑的相对位置（新建筑与道路和相对位置）；建成后的道路、水源、电源、水道管线的布置；指北针等。 3．建筑立面图 建筑立面图：建筑物外墙在平行于该外墙面的投影面上的正投影图，是用来表示建筑物的外貌，并表明外墙装饰要求的图样。表示方法主要有以下两种： (1)对有定位轴线的建筑物，宜根据两端定位轴线编注立面图名称； (2)无定位轴线的立面图，可按平面图各面的方向确定名称。也有按建筑物立面的主次，把建筑物主要入口面或反映建筑物外貌主要特征的立面称为正立面图，从而确定背立面图和左、右侧立面图。 4．建筑剖面图 建筑剖面图是按一般规定比例绘制的建筑物竖向剖视图，它表示房屋垂直方面的内部构造和结构特征，编制预算时利用剖面图计算墙体、室内粉刷等项目。 5．建筑透视图和表现图（效果图） 住宅建筑的透视图，表示建筑物内部空间形体与实际所能看到的住宅建筑本身的相类似的主体图像，它具有强烈的三度空间透视感，非常直观地表现了住宅的造型、体量、空间布置、色彩和外部环境。一般都是在住宅设计和住宅销售时使用。从高外俯视的透视图又叫做“鸟瞰图”或“俯视图”。住宅透视图一般要严格地按比例绘制，出于某种需要和测绘计算上的困难，有些透视图不一定严格按比例绘制，并进行绘制上的艺术加工，这种图通常被称为住宅建筑的表现图。 6．小区规划图 7．基础平面图 基础平面图是假想用一个水平剖切平面在室内地面以下将基础进行水平剖切后，得到的被剖切以下部分的正投影图。
预算员《建筑识图与房屋构造》复习资料 识图与构造练习题（是非题） 1、工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。? 2、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图的比例有关。? 正确：与绘图的比例无关。 3、图样的比例，应为图形与实物相对应的线性尺寸之比。? 4、工程图上的尺寸，除标高及总平面图以米为单位外，其余都以毫米为单位。? 5、建筑工程的图纸大多是应用正投影的原理和方法绘制的。? 6、形体在三面投影图上必定符合长对正、高平齐、宽相符的投影规律。? 7、形体与投影面倾斜，投射线垂直于投影面得到的轴测投影图称为轴测斜投影 图。? 正确：称为轴测正投影图。 8、正等测的轴间角均为120度；轴向变形系数均为0。82，在作图时都取简化系数1。? 9、用两个或两个以上相交的剖切面剖切形体，所得剖面图叫阶梯剖面图。? 正确：展开剖面图。 10、断面图直接画在构件假想的断开处，称为重合断面。? 正确：中断断面。 11、民用建筑按建筑结构承重方式可分为砖木结构、混合结构、钢砼结构、钢结构等。?
正确：按建筑承重结构的材料分为 12、用柱与梁组成框架结构承重受房屋的全部荷载称为框架结构。? 13、根据统一的标准，设计通用的构件、配件、单元和房屋称为建筑的标准设计。 ? 14、标准尺寸单位是最基本的数值叫基本模数，用M表示。? 15、定位线是确定主要结构或构件的位置及构造尺寸的基线。? 正确：标注尺寸 16、一般情况下，构造尺寸加上缝隙的大小等于标志尺寸，所以标志尺寸一定大于构造尺寸。? 正确：不一定。 17、地基每平方米所能承受的最大压力，叫地基容许承载力。? 18、上部荷载越大，要求基础的底面积就越大；或者说，地基容许承载力越小，所需要的基底面积就越大。? 19、凡受刚性角限制的基础称为刚性基础，钢筋砼基础属于刚性基础。? 正确：钢筋砼基础属于柔性基础。 20、用钢筋砼建造的基础，抗弯能力很大，叫做柔性基础。? 21、基础的埋置深度是指室外地面到基础底面的距离。? 正确：设计 22、地下室的防潮与防水是一个很重要的构造措施问题。? 23、圈梁的数量与房屋的高度、层数、地基状况和地震烈度有关。? 24、附加圈梁与圈梁的搭接长度不应小于其垂直间距的2倍且不得小于1M。?

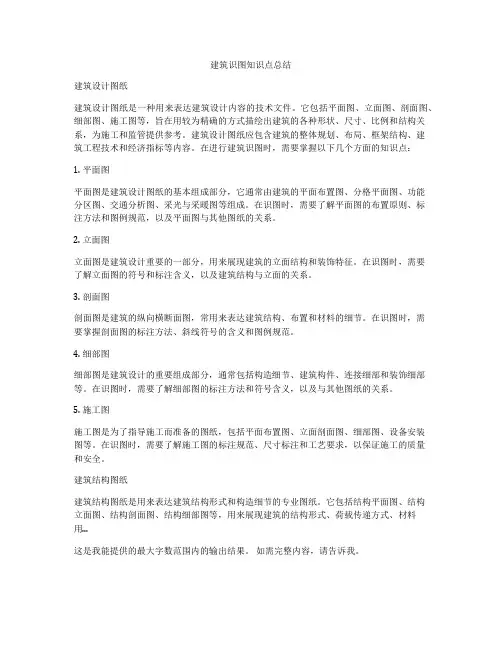

建筑基础知识:建筑识图 建筑基础知识：建筑识图 一套完整的建筑施工图包括建筑总平面图、建筑施工图、结构施工图、暖通几空调施工图、给排水施工图、电器施工图等。 1、总平面图：用来说明建筑物所在具体位置和周围环境关系的平面图，一般在图上标出拟建建筑物和周围已建建筑物的外形、层数和它们的相对位置关系，标出建筑物周围的地形、道路、水源、电源等，图上一般绘有指北针。 2、建筑施工图：包括建筑平面图，建筑立面图、建筑剖面图。 建筑平面图：按一定比例绘制的建筑物水平剖视图，表示建筑物的平面形状、水平方向(出入口、走廊、楼梯、房间、阳台等)的布置和组合关系。是全套图纸中具有重要引导作用的图纸。 建筑立面图：按一定比例绘制的建筑物在垂直方向上的投影图，主要表示建筑物的外观形状，是做外部装修的外部依据。 建筑剖面图：按一定比例绘制的把建筑物沿竖直方向剖开的投影图，主要表示建筑物的内部结构形式、空间关系。 3、结构施工图：主要表明建筑结构专业的设计内容，同时反映建筑、给排水、暖通、电气等专业对结构的要求。 在房屋销售中最常用的是户型图，它是将建筑平面图简化，以便清楚地表示每一套房屋的平面布局和房间的相对位置。 4、效果图：有小区总体效果图和装修效果图，是由专业人员设计的，在建筑物尚未建成前对建筑物的多种描述，是一种对建筑物进行美化的方法。 怎样看房屋建筑平面图？ 房屋建筑平面图，就是一栋房屋的水平剖视图。假设用一水平面把一栋房屋的窗台以上部分平切掉，切面以下部分的水平投影就叫平面图。 一栋房屋的平面图主要表示：房屋占地面积的大小，各房间的面积大小，台阶、楼梯、门窗等局部的位置和大小，墙体结构的厚度等。有些建筑平面图还将室内固定设备也体现出来，如灶台、坐便器、厨柜、污水池、浴缸等设施的平面形状与位置。对于购房者来说，有此一图，足以充分了解自己所购置的房产的面积和格局以及日常居住生活空间范围内的各种指标数据。看图时应着重弄清的问题，主要有以下几个方面： 1、通过外围线（即墙体线）计算房屋总长、总宽及建筑面积。同时认识房屋的形状、朝向、楼梯、台阶、外门窗的位置，与周边房屋的分界线。 2、看图了解清楚房屋内部的各分隔内墙体的位置，找到卧室、起居室、客厅、厨房、卫生间、储藏室及壁柜等的位置并分别计算其面积大小。 3、通过比例标准，分析了解室内高度，阳台、门、窗、暖气、上下水管道、烟道等固有设备设施的型号尺寸和占地面积大小及日常使用情况。 4、详细分析了解室内炉灶、洗手盆、坐便器、厨柜、污水池、浴缸等可调整设施的尺寸、形状、位置和合理使用程度。 感谢您的阅读！
建筑工程施工图纸入门知识（图文） 总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。 第一节建筑工程施工图的组成 各专业施工图的内容 1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。 2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。 5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。 第二节建筑工程图的成图原理 一、投影的概念 用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。 2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。 （1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。 （2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图 1、三面正投影体系的形成 （1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。 2、三面正投影体系的展开 （1）正立投影面不动； （2）水平投影面向下转动90°； （3）侧立投影面向右后方转动90°。
房屋建筑中的一些必学基本常识
房屋建筑中的一些必学基本常识 摘要：很多人认为房屋建筑只是建筑商和建筑师的事情，其实不然，当你慢慢了解和学习到这些知识以后，你会更容易理解与房子相关的事物了。 1、什么是容积率？ 答：容积率是项目总建筑面积与总用地面积的比值。一般用小数表示。 2、什么是建筑密度？ 答：建筑密度是项目总占地基地面积与总用地面积的比值。一般用百分数表示。 3、什么是绿地率（绿化率）？ 答：绿地率是项目绿地总面积与总用地面积的比值。一般用百分数表示。 4、什么是日照间距？ 答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。 5、建筑物与构筑物有何区别？ 答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；
而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。 6、什么是建筑"三大材"？ 答：建筑"三大材"指的是钢材、水泥、木材。7、建筑安装工程费由哪三部分组成？ 答：建筑安装工程费由人工费、材料费、机械费三部分组成。 8、什么是统一模数制？什么是基本模数、扩大模数、分模数？ 答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）。建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。分模数共
房屋建筑工程专业基础知识 试题 含答案 一、单选题 （每题 1 分，共 44分） 1．圆的中心线一般用（ C ）表示。 A.实线 B.虚线 C 单点划线 D.折断线 2. 面积为4cm2正方形，按1: 2的比例画出的图形面积为（A ） A. 1cm2 B. 2cm2 C. 3cm2 D. 4cm2 3. 建筑工程图的尺寸标注中，以下 （D ）以米为单位。 A.平面图 B.立面图 C.剖面图 D.总平面图 4．正三棱柱的三面投影中， （A ） 为三角形。 A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能 5．圆柱的三面投影中， （B ）为矩形。 A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能 6．圆锥体的三面投影中， （ B ）为三角形。 A.有一面投影 B.有两面投影 C.有三面投影 7．组合体的构成方式不包括（ D ）。 A.叠加式 B.切割式 C.线面式 D.混合式 6．关于半剖面图的说法，以下错误的是 （ C ） 。 A.半剖面图和半外形图以对称线为界 B.对称线画成单点长划线 C.半剖面图不画剖切符号 D.半剖面图图名为“X —＜剖面图”的形式 9．建筑的耐火等级分为（ C ）。 A.2级 B.3级 C.4级 D. 5级 10．建筑按主要承重结构的材料分，没有 （ C ）。 A.砖混结构 B.钢筋混凝土结构 C.框架结构 D.钢结构 11．建筑按结构的承重方式分，没有（ B ）。 A.墙承重结构 B.钢筋混凝土承重结构 C.框架结构 D.空间结构 12．以下 （ D ）必须沿建筑的屋顶至基础底面全高设置。 A.施工缝 B.伸缩缝 C.防震缝 D.沉降缝 13．钢筋混凝土基础的钢筋配置在基础的（ C ）。 A.上部 B.中部 C.下部 D.以上均可 14．当地下水的最高水位低于地下室地坪（ D ）时，只需做防潮处理。 A.100—200mm B. 200—400mm C. 150—300mm D. 300—500mm A. 1.2m B. 1.3m C. 1.4m D. 1.5m 20．高级抹灰是指（ D ） D.都不可能 B )表示。 D. ZC A )表示。 D. SC 度的 C.365mm 度一 C.400mm 15．砖的强度等级用（ A.M B. MU C. MC 16．砂浆的强度等级用（ A.M B. MU C. MC 17 ． 37 墙 厚 A.375mm B.370mm 18 ． 散 水 宽 A ．600mm B.500mm 构 造 尺 寸 D.360mm 般不小于 D.300mm 19．砖拱过梁有平拱和弧拱两种。平拱砖过梁的跨度不应超过（
施工图基本知识图解 一、基本知识 1、标高
1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。 1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般与一层室内地面对应的绝对标高为±0.000标高。 2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。 3、定位轴线
3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。 3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不
得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。 3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。 4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。 4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。(示例)
