光伏组件安装方法

光伏安装施工方案光伏安装是指在建筑物或地面上安装光伏组件，将太阳能转化为电能的一种装置。

下面是一个光伏安装施工方案的范例，共700字。

一、施工前准备1. 确定安装地点：选取朝向良好、无遮挡物的建筑物屋顶或无树阻挡的地面作为安装位置。

2. 安全评估：对施工区域进行安全评估，确保没有高压电、危险物品或其他安全隐患。

3. 施工图纸的制作：根据安装地点的实际情况，绘制详细的施工图纸，包括光伏组件的摆放位置、电缆走线等。

二、施工步骤1. 安装支架：根据施工图纸确定支架的位置，并使用膨胀螺栓将支架固定在屋顶或地面上。

2. 安装光伏组件：将光伏组件按照施工图纸上指定的位置放置在支架上，并使用螺丝将其固定。

3. 连接电缆：根据施工图纸确定电缆的走线，并将光伏组件之间以及组件与逆变器之间的电缆连接好。

4. 安装逆变器：选择一个通风、温度适宜的位置安装逆变器，并将其与光伏组件的电缆连接好。

5. 接地处理：对逆变器以及电缆进行良好的接地处理，确保电流正常的通过。

6. 连接电网：将逆变器的输出线缆接入电网中，接入点由当地电力部门指定。

7. 维护和调试：安装完成后，对光伏系统进行维护和调试，并确保其正常运行。

三、施工注意事项1. 安全第一：施工人员应穿戴好安全帽、工作服，避免高空作业时发生意外。

2. 质量把关：施工人员应对每个环节进行严密的把关，确保施工质量。

3. 保护现场：施工期间应对周围环境做好保护，避免损坏周边建筑物和设施。

4. 技术操作：施工人员应具备相关的光伏安装技术，能够熟练进行安装和调试工作。

四、施工总结光伏安装施工需要经验丰富的专业施工队伍进行，施工过程中需要严格按照施工图纸进行操作，并确保施工质量和安全。

安装完成后，还需进行维护和调试工作，保证光伏系统的正常运行。

除了施工工作，也要注重环保，合理选择安装地点，减少对周边环境的影响。

光伏安装是一项长期的工程，施工结束后，还需进行定期检查和维护，以确保系统的有效发电。

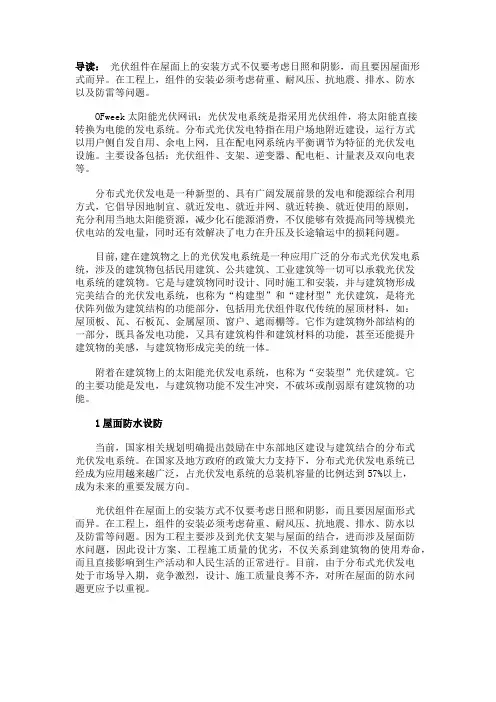

导读：光伏组件在屋面上的安装方式不仅要考虑日照和阴影，而且要因屋面形式而异。

在工程上，组件的安装必须考虑荷重、耐风压、抗地震、排水、防水以及防雷等问题。

OFweek太阳能光伏网讯：光伏发电系统是指采用光伏组件，将太阳能直接转换为电能的发电系统。

分布式光伏发电特指在用户场地附近建设，运行方式以用户侧自发自用、余电上网，且在配电网系统内平衡调节为特征的光伏发电设施。

主要设备包括：光伏组件、支架、逆变器、配电柜、计量表及双向电表等。

分布式光伏发电是一种新型的、具有广阔发展前景的发电和能源综合利用方式，它倡导因地制宜、就近发电、就近并网、就近转换、就近使用的原则，充分利用当地太阳能资源，减少化石能源消费，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途输运中的损耗问题。

目前,建在建筑物之上的光伏发电系统是一种应用广泛的分布式光伏发电系统，涉及的建筑物包括民用建筑、公共建筑、工业建筑等一切可以承载光伏发电系统的建筑物。

它是与建筑物同时设计、同时施工和安装，并与建筑物形成完美结合的光伏发电系统，也称为“构建型”和“建材型”光伏建筑，是将光伏阵列做为建筑结构的功能部分，包括用光伏组件取代传统的屋顶材料，如：屋顶板、瓦、石板瓦、金属屋顶、窗户、遮雨棚等。

它作为建筑物外部结构的一部分，既具备发电功能，又具有建筑构件和建筑材料的功能，甚至还能提升建筑物的美感，与建筑物形成完美的统一体。

附着在建筑物上的太阳能光伏发电系统，也称为“安装型”光伏建筑。

它的主要功能是发电，与建筑物功能不发生冲突，不破坏或削弱原有建筑物的功能。

1屋面防水设防当前，国家相关规划明确提出鼓励在中东部地区建设与建筑结合的分布式光伏发电系统。

在国家及地方政府的政策大力支持下，分布式光伏发电系统已经成为应用越来越广泛，占光伏发电系统的总装机容量的比例达到57%以上，成为未来的重要发展方向。

光伏组件在屋面上的安装方式不仅要考虑日照和阴影，而且要因屋面形式而异。

光伏组件安装施工方案1. 引言光伏发电系统的安装施工是实现光伏发电项目落地的关键环节之一。

本文档将详细介绍光伏组件安装施工方案，包括前期准备、安装工艺流程、操作步骤等内容。

通过严格按照本方案进行施工，可以确保光伏组件的安装质量，提高光伏发电系统的性能和可靠性。

2. 前期准备在进行光伏组件安装施工前，需要进行一系列的前期准备工作，包括以下内容：2.1 确定安装位置根据光伏发电系统的设计方案，确定光伏组件的安装位置。

一般来说，光伏组件应朝南安装，倾角与地域纬度相等。

2.2 清理工作清理安装位置的杂物、尘土和草坪等，确保安装位置平整、干净。

2.3 铺设支架基础根据设计方案要求，铺设支架基础，确保支架的牢固性和稳定性。

3. 安装工艺流程光伏组件的安装工艺流程一般包括以下几个步骤：3.1 安装支架根据设计方案和施工图纸，搭建支架结构。

支架的材料一般使用镀锌钢管，根据设计要求，在支架上安装人字形支架或A型支架。

3.2 安装支架连接件根据支架类型和设计要求，安装支架连接件。

连接件主要包括支架角码、支架檩条等，通过连接件固定支架的稳定性。

3.3 安装组件支架在支架上安装组件支架，组件支架一般采用铝合金材质，通过螺栓、膨胀螺栓等固定在支架上。

3.4 安装光伏组件将光伏组件根据设计图纸和安装要求，安装在组件支架上。

注意安装过程中不要损坏光伏组件表面和连接线。

4. 操作步骤根据光伏组件的安装工艺流程，具体的操作步骤如下：4.1 安装支架1.按照设计方案和施工图纸，确定支架的定位和安装位置。

2.按照尺寸要求，剪切支架材料。

3.使用螺栓和螺母将支架连接在一起，确保支架的稳定性和牢固性。

4.使用水平仪调整支架的水平度，确保支架安装平整。

4.2 安装支架连接件1.根据支架类型和设计要求，安装支架连接件。

2.使用螺栓和螺母将连接件固定在支架上，确保连接件的牢固性。

4.3 安装组件支架1.根据设计图纸，安装组件支架。

2.使用螺栓和螺母将组件支架固定在支架上，确保支架的牢固性。

光伏组件安装方法光伏组件是将太阳能光线转化为电能的装备，用于太阳能发电系统。

光伏组件的安装是太阳能系统中至关重要的一步。

正确的安装方法能够确保太阳能系统的效率和可靠性。

下面将介绍光伏组件的安装方法。

1.预安装准备在进行光伏组件安装之前，需要进行一系列的预安装准备工作。

首先，使用计算工具进行系统设计和电力输出估计，以确定所需的光伏组件数量。

然后，选择安装的位置，该位置应该有充足的太阳能收集，远离树木或其他遮挡物。

最后，确保身份地基的堪称稳定和可持续。

2.安装支架在光伏组件的安装之前需要先安装支架。

支架的选择和安装对系统的效果有很大的影响。

支架应该是稳固的、坚固的，并且能够抵抗恶劣天气条件的影响。

安装支架时应确保其水平和垂直度，以确保光伏组件的正确安装和最佳性能。

在安装支架之前，需要在安装位置上标记出光伏组件的位置。

3.安装光伏组件一般情况下，光伏组件的安装是通过将组件固定在支架上。

组件的安装要确保组件与支架之间的接触面积充分，以实现最佳的能量传输效率。

组件的安装需要使用特殊的安装螺丝，这些螺丝能够保持组件的稳定性，并且抗腐蚀。

安装螺丝需要足够的紧固力，以确保组件的稳定。

组件的安装应以均匀的方式进行，以避免过度集中应力。

4.连接电缆在组件的安装完成之后，需要连接电缆以将组件与太阳能逆变器和电池组连接起来。

目前，主流的连接方式是使用MC4连接器。

连接电缆时应注意正确的极性，以减少组件间的电流损失。

连接电缆时应确保接头之间良好的接触，以防止电流断开或电流损失。

5.检查和测试在完成光伏组件的安装和电缆的连接之后，需要对系统进行检查和测试。

首先，检查组件和支架的稳定性。

其次，检查电缆和连接器的连接是否牢固。

最后，使用适当的测试仪器对系统进行测试，以确保系统的性能和安全。

光伏组件的安装是太阳能发电系统中的关键步骤。

正确的安装方法能够保证光伏组件的稳定性和最佳性能。

在进行安装之前，需要进行充分的准备工作和设计规划，以确保安装的准确性和可靠性。

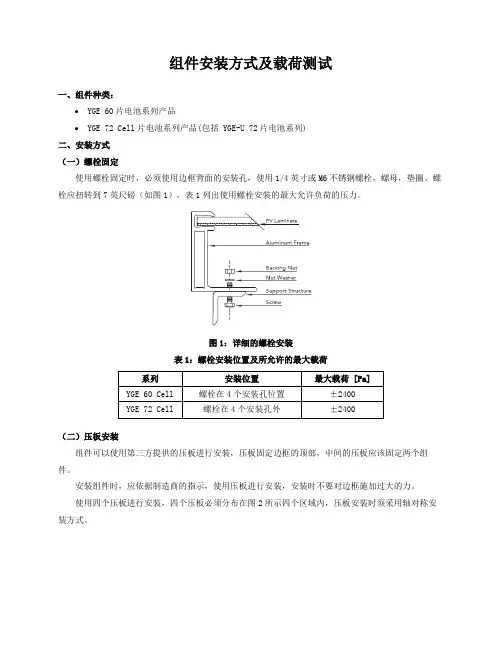

组件安装方式及载荷测试一、组件种类：∙YGE 60片电池系列产品∙YGE 72 Cell片电池系列产品(包括 YGE-U 72片电池系列)二、安装方式（一）螺栓固定使用螺栓固定时，必须使用边框背面的安装孔，使用1/4英寸或M6不锈钢螺栓，螺母，垫圈。

螺栓应扭转到7英尺磅（如图1），表1列出使用螺栓安装的最大允许负荷的压力。

图1：详细的螺栓安装表1：螺栓安装位置及所允许的最大载荷系列安装位置最大载荷 [Pa]YGE 60 Cell 螺栓在4个安装孔位置±2400YGE 72 Cell 螺栓在4个安装孔外±2400（二）压板安装组件可以使用第三方提供的压板进行安装，压板固定边框的顶部，中间的压板应该固定两个组件。

安装组件时，应依据制造商的指示，使用压板进行安装，安装时不要对边框施加过大的力。

使用四个压板进行安装，四个压板必须分布在图2所示四个区域内，压板安装时须采用轴对称安装方式。

图2：压板安装区域图3：一个可以接受的安装方式和不能被接受的安装方式图4：中间压板细节表2列出使用压板安装的最大允许负荷的压力，包括安装孔及其范围。

表2：最大的载荷压力及安装范围组件系列安装位置最大载荷 [Pa]YGE 60 Cell 4个压板在安装孔位置±2400YGE 72 Cell 4个压板在安装孔位置±2400YGE 60 Cell 4个压板分布在4个安装区域内±1900YGE 72 Cell 4个压板分布在4个安装区域内±1900（三）边框插入式边框插入式可以采用场边插入或者短边插入，组件边框在滑道内一定不能晃动。

图5：长边插入式安装表3：载荷压力及安装方式组件系列安装位置最大载荷 [Pa]YGE 60 Cell 长边插入式安装±2400YGE 72 Cell 长边插入式安装±2400YGE 60 Cell 短边插入式安装±1900YGE 72 Cell 短边插入式安装±1900（四）四角边框边缘安装如图所示的安装方法，允许使用在英利组件上。

光伏组件安装与施工方法
一.安装光伏组件施工描述
安装光伏组件就是把光伏组件安装到光伏支架的横梁上，用光伏组件的边压块和中压块固定组件，形成光伏组件矩阵。

二．所需工具与辅料
水平仪、内六角L型扳手、长条螺母、内六角螺栓、卷尺、记号笔、光伏组件。

三．施工方法
1．根据施工图纸的要求，用卷尺在矩阵支架横梁上量出安装边压块安装点。

2．取一块长条螺母，沿槽钢口摁下，旋转长条螺母安装旋柄，使长条螺母卡入槽钢内。

3．上光伏组件，使光伏组件底边从压块处向下延伸400mm，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第一排组件安装。

4．取两种中压块，放在第一排光伏组件开始的第一块组件顶部，沿第一排组件的顶部上第二排组件的第一个组件，使组件底部紧贴中压块。

5．调整组件到图纸标定的位置，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第二排组件安装。

6．取下第一和第二排中间的中压块。

7．第一排和第二排组件的接线盒端背靠背安装光伏组件。

8．用水平标定第一排组件底部成一条水平线为准。

9．用水平标定最后一排组件顶部成一条水平线为准。

10．检查组件的整体效果平整度。

11．拧紧所有的螺栓及光伏压块，固定光伏组件。

光伏组件横向布置连接方法1.引言1.1 概述概述部分的内容可以如下所示：在光伏发电系统中，光伏组件的横向布置连接方法是非常重要的一环。

光伏组件的横向布置连接方法包括不同的连接方式和布置方式，对于光伏系统的性能和效率都具有重要的影响。

本文将介绍两种常见的光伏组件横向布置连接方法，并对其进行详细的分析和比较。

首先，我们将介绍第一种横向布置连接方法，包括其要点和特点。

然后，我们将介绍第二种横向布置连接方法，同样包括其要点和特点。

光伏组件的横向布置连接方法不仅关乎光伏系统的发电效率，还关系到系统的运行稳定性和可靠性。

因此，了解和掌握不同的横向布置连接方法对于优化光伏系统的设计和运行非常重要。

通过本文的研究和分析，读者将能够更好地理解不同的横向布置连接方法，并在实际应用中选择适合自己系统的连接方式。

此外，本文还将展望未来光伏组件横向布置连接方法的发展趋势，为相关研究和应用提供参考。

总之，本文将从概述、正文和结论三个部分对光伏组件横向布置连接方法进行全面分析。

通过本文的阅读，读者将能够更好地理解和应用光伏组件横向布置连接方法，为光伏发电系统的设计和运行提供指导和参考。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：2.正文本章将详细介绍光伏组件横向布置连接方法。

主要包括两种不同的横向布置连接方法，分别是第一种横向布置连接方法和第二种横向布置连接方法。

每种方法都有一些要点需要注意，以确保光伏组件的连接效果和稳定性。

接下来，我们将详细讨论每种方法的要点。

2.1 第一种横向布置连接方法第一种横向布置连接方法是一种常见的光伏组件连接方式。

在这种方法中，我们需要注意以下几个要点：要点1和要点2。

这些要点对于连接的稳定性和光伏组件的整体效果至关重要。

接下来，我们将详细介绍每个要点的具体内容。

2.1.1 要点1要点1是第一种横向布置连接方法中需要特别关注的重点。

它涉及到某些操作或措施，可以进一步提高光伏组件的连接效果。

光伏组件安装方案随着可再生能源的发展和应用，光伏组件作为一种重要的能源转换设备，在能源行业中扮演着重要的角色。

为了确保光伏组件能够正常高效地发挥作用，其安装方案的设计和实施至关重要。

本文将介绍一个针对光伏组件安装的有效方案，以确保光伏系统的可靠性和性能。

一、项目概述本项目旨在将光伏组件安装于屋顶或地面，在光照条件下将太阳能转换为电能，为建筑或地面用电提供可再生能源。

项目需按照国家相关法规和标准进行设计和施工。

二、光伏组件选型在选择光伏组件时，应考虑以下几个因素：1. 效率：选择具有较高转换效率的光伏组件，以提高系统发电能力；2. 可靠性：确保光伏组件具有较低的损坏和故障率，以减少维护和更换成本；3. 耐候性：光伏组件应具有良好的抗风、抗雨、抗腐蚀等特性，以适应不同的气候条件；4. 尺寸和重量：根据安装位置和要求，选择合适尺寸和重量的光伏组件。

三、安装位置选择光伏组件的安装位置应根据以下因素进行选择：1. 光照条件：选择具有较好光照条件的位置，以提高光伏系统的发电效率；2. 遮挡物：避开大型建筑、树木等可能遮挡光照的物体；3. 地形地貌：在地形平坦、无积水的区域进行安装，避免可能对组件安装造成影响的地质情况。

四、安装结构设计光伏组件的安装结构设计主要包括支架和连接设备的设计，在设计时应考虑以下因素：1. 承重能力：结构设计应能够承受光伏组件的重量和外部风压荷载，确保安全可靠；2. 抗风能力：光伏组件安装结构应考虑地区的风压荷载，采取相应的加固措施；3. 耐久性：选用耐腐蚀、抗老化的材料，确保安装结构在不同气候条件下具有较长寿命；4. 维护便捷性：安装结构设计应便于日常维护、清洁以及必要的检修。

五、安装过程在光伏组件的安装过程中，应遵循以下步骤：1. 场地准备：清理安装区域，确保无杂物和障碍物；2. 安装支架：按照结构设计图纸，进行支架的安装并确保水平稳固；3. 组件安装：根据组件安装方向，将光伏组件逐一安装于支架上，并进行电气连接；4. 系统测试：完成安装后，进行系统的电气测试和性能测试，确保系统正常运行；5. 系统调试：根据测试结果，调整光伏系统的参数，优化系统性能；6. 安全防护：确保安装过程中的安全措施，如使用防护装备、避免高空坠落等。

光伏组件安装流程及注意事项交底-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN光伏组件安装流程及注意事项交底为了保证高效率高质量的完成本工程，特制定本流程及注意事项，希望各班组严格按照本事项施工。

一．流程图材料运输——抱箍安装——前撑后撑安装——斜梁安装（安装斜梁前，将横梁角板安装到斜梁上）——调整支架——安装横梁（安装横梁前将压盖安装到横梁上）——调整横梁支架——安装光伏板。

二．注意事项1.材料运输：每个柱的材料横放，保持整齐，横梁堆放注意配料尺寸，和堆放地的平整度，下面用板垫平，不要直接放置地面。

光伏板运输，应有专人跟踪，确保组件运输过程的安全，确保组件箱放置平整的地方，不平整时可先用铁锹铲平，在放置。

注意组件的颜色分类，同一颜色放置一起。

同时注意同一颜色组件放置施工现场的数量，避免进行二次倒运，应做到宁可少放，不可多放。

2.支架安装所有螺杆方向必须保持一致，一面为一个平垫，另一面为一个平垫一个弹垫一个螺母，简称两平一弹。

3.抱箍安装：(1)注意抱箍安装高度。

(2)注意抱箍的平面和柱顶槽钢的平面成垂直线。

(3)注意抱箍的拼装方向，保持一致。

(4)抱箍南北保持水平。

(5)收紧抱箍时注意两端间距均匀。

4.前撑后撑安装：注意角钢方向，长度，螺杆方向，前后撑平面和斜梁的平面背靠背安装，方向保持一致。

5.斜梁安装：将斜梁平面靠槽钢平面固定在柱顶槽钢上，先固定前撑，使斜梁角度为25度角（注意设计是多少度），在固定后撑。

注意爬脚手架安全，同时注意斜梁落下伤人。

6.调整支架：将每组支架两头上下各带一条直线，检查中间支架是否在一条直线上，如不在调整支架，安装中心线偏差小于等于2毫米，垂直度偏差小于等于1毫米，螺栓紧固程度符合厂家要求，相邻立柱间支架顶标高偏差小于等于2毫米，支架角度安装偏差小于等于1度。

7.横梁安装：（1）注意横梁配料的尺寸。

（2）注意横梁是否变形，遇到变形不合格的横梁禁止安装，保持横梁干净，尽量不要与泥土接触，注意施工安全。

水泥屋顶光伏组件安装步骤在如今提倡绿色能源的时代，光伏发电作为一种清洁、可再生的能源方式，受到了广泛的关注和应用。

而光伏组件的安装是光伏发电系统中至关重要的一步。

本文将为您介绍在水泥屋顶上安装光伏组件的步骤和注意事项。

在进行光伏组件安装之前，我们需要做好充分的准备工作。

首先要确保水泥屋顶的结构稳定，能够承受光伏组件的重量。

其次，需要清理屋顶表面，确保没有杂物和灰尘，以免影响光伏组件的安装和发电效率。

另外，还需要准备好所需的工具和材料，如螺丝刀、螺丝、支架等。

第二步是安装支架。

将支架固定在水泥屋顶上，可以使用螺丝将支架固定在屋顶上。

安装支架时要注意支架的坚固性和水平度，以确保光伏组件的稳定性和安全性。

第三步是安装光伏组件。

在安装光伏组件之前，需要先将组件的接线盒和支架进行连接。

然后，将光伏组件放置在支架上，使用螺丝固定。

在安装过程中，要注意组件之间的间距，以免影响光伏组件的发电效率。

第四步是进行光伏组件的布线和接线工作。

将光伏组件之间进行串联或并联，然后将组件的输出线与逆变器进行连接。

在进行接线工作时，要注意线缆的规格和质量，以确保电能的传输效率和安全性。

最后一步是进行系统的调试和验收。

在安装完成后，需要对光伏发电系统进行调试和验收，确保系统的正常运行和发电效果。

可以通过监控系统来实时监测光伏组件的发电情况，以及系统的运行状态。

总结一下，水泥屋顶上安装光伏组件的步骤包括准备工作、安装支架、安装光伏组件、布线和接线以及系统的调试和验收。

在安装过程中，要注意安全性、稳定性和发电效率，以确保光伏发电系统的正常运行和发电效果。

希望本文能够对您了解水泥屋顶光伏组件的安装步骤有所帮助。

一、施工准备1、对进场施工人员进行安全教育。

2、准备安装工具、清点安装材料、检查安全防护措施。

3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。

二、施工流程安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成三、施工方法1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。

2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。

3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。

4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。

导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。

安装完成后需将导水槽保护膜去掉。

安装螺栓要求能轻松放进导水槽和C型钢安装孔内。

5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。

在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。

光伏组件安装及调试技术方案1组件安装前的流程：2组件安装的一般要求：组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。

1)组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。

须经专业人员调整后报验合格才能进行安装。

2)组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。

如外包装有损坏，则从破损处打开。

打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。

3)在破除外包装时，应避免刀片划伤组件外层的保护膜。

开箱后包装垃圾集中放置，避免环境污染。

4)测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。

5)组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度＜±2。

6)安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点损伤的隐患。

7)组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造成应力损伤。

8)组件的安装顺序应由下至上，依次安装。

下排组件安装完成后，上排组件在安装时应与定位块保持-定距离，避免在安装后，取出定位块时损伤组件。

9）组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出卡钳或达安装要求的其它问题，并及时整改。

10）安装组件搭设的平台一定要稳固，防止颤动、跌滑。

11）按照图纸要求安装每组组件数量，不得随意更改。

组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。

3组件的电气连接：1）电缆敷设①电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。

②检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。

③确定电缆敷设方式及电缆线盘的位置。

④敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。

晶硅光伏组件安装使用说明手册编制：审核：批准:发布日期：实施日期:1目的1.1本手册包括晶体硅光伏组件（以下简称组件）的安装、操作、使用方法及注意事项，在安装之前请务必认真阅读本手册，以免承担质保责任。

那些不正确安装、运行、使用和维护所造成的功率损失、太阳能光伏组件损坏、人员伤亡或者额外花费，XX太阳能将不承担任何责任。

2工作内容2.1安全防范2.1.1组件必须由专业资格的人员来安装，确保完全理解在安装组件过程中存在的可能或潜在风险。

2.1.2安装组件时，应遵守所有地方、地区、国家和国际的相关的法律、法规，必要时应先获得相关的许可证明。

2.1.3为了您的安全，不要在恶劣的环境下安装或操作组件，包括强风和阵风天气或是潮湿结霜的屋顶表面。

2.1.4屋顶的光伏系统只能被安装在经过建设专家或工程师评估的建筑上，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力和光伏组件自身重量。

2.1.5单个太阳能光伏组件在阳光直射下可产生30V以上的直流电压，接触30V 或更高的直流电压将存在潜在危险。

正确的操作，尽可能避免此危险的发生。

2.1.6不要在有负载的情况下断开连接线。

2.1.7若组件正面玻璃破损，或背板出现裂口或破洞，与任何组件表面或边框接触都可能导致电击。

2.1.8若组件边框锋利或表面玻璃破损可能会导致划伤。

2.1.9安装时请不要携带珠宝等贵金属，以免戳穿组件表面或边框可能导致触电。

2.2搬运注意事项2.2.1不得擅自拆卸组件。

2.2.2不得在组件上乱涂。

2.2.3不要在组件上行走。

2.2.4不要在组件上粘贴其他名牌。

2.2.5不要直接托着接线盒的线缆搬运组件。

2.2.6不要用镜子或透镜聚焦阳光照射到组件上。

2.2.7用不透光的材料盖住储藏在户外的组件，以免被阳光直射。

2.3环境条件在如下条件下安装组件。

2.3.1工作温度：-40°C〜+85°C2.3.2环境湿度：W85%RH2.3.3最大风压：2400Pa2.3.4最大雪压：5400Pa2.3.5远离易燃气体，如石油、天然气等。

光伏太阳能组件安装步骤及要求一、前言在当今能源短缺的大背景下，人们开始更加重视可再生能源的开发和利用。

作为一种清洁环保的能源形式，光伏太阳能在近年来得到了广泛的关注和应用。

光伏太阳能组件是光伏发电系统的核心部件，其安装质量直接影响着系统的发电效率和使用寿命。

正确的安装步骤和要求显得尤为重要。

二、安装步骤1.选址和规划在安装光伏太阳能组件之前，首先要进行选址和规划。

选址应该考虑到阳光的照射情况、地形地势和阴影遮挡等因素，以确保光伏组件能够获得充足的日照。

还需合理规划组件的布局和安装方式，确保最大限度地利用太阳能资源。

2.安装支架安装支架是安装光伏太阳能组件的基础，其牢固性和稳定性直接关系到组件的使用寿命。

在安装支架时，应该严格按照安装规范进行，确保其固定牢固，不易产生晃动和位移。

3.组件安装组件的安装应该在支架完成固定之后进行。

安装组件时，应该注意避免碰撞和损坏，以确保组件表面的完好和清洁。

在固定组件时，应该使用专用的螺丝和工具，确保固定牢固并且不会造成组件的损坏。

4.连线接线安装组件后，就需要进行连线接线工作了。

这是非常重要的一步，需要严格按照电气接线图和规范进行，避免因为接线不当而导致系统发生故障或者损坏。

5.调试和检验光伏太阳能组件安装完成之后，还需要进行调试和检验工作。

通过检查电压、电流和输出功率等参数，确保系统的正常运行和发电效率。

三、安装要求1.遵守相关规范在安装光伏太阳能组件时，必须严格遵守国家和地方的相关规范和标准。

这些规范和标准是为了保证系统的安全可靠运行而制定的，必须得到严格执行。

2.使用合格设备和材料安装使用的支架、螺丝、线缆等设备和材料必须是合格的，同时也要符合太阳能系统的要求。

使用劣质设备和材料会严重影响系统的安全性和使用寿命。

3.施工人员资质施工人员必须具备相关的资质和经验，能够熟练操作安装设备和材料。

对于安装光伏太阳能组件的施工人员还应该接受相关的培训，了解系统安装的特点和要求。

光伏电池组件安装指导1、工作目的：1.1 将光伏电池组件进行机械安装，以便以后电气安装。

2、所需设备及工装、辅助（工）器具：2.1 所需工具：电动螺丝刀（根据组件当中螺钉标准使用具体刀头）2.2辅助工具：套筒扳手3、材料需求：电池组件，配套使用的螺钉，平垫片，弹垫片，螺帽4、个人劳保配置：工作服、工作鞋、工作帽、手套5、作业准备：5.1工作时必须穿工作服、工作鞋，佩戴手套、工作帽5.2在安装和维修组件时不要佩戴金属指环，表带，耳环，鼻环或唇环，或其他金属物品。

5.3用不透明的材料覆盖住整个组件，以防产生电流。

6、作业过程：6.1 将组件四角用纸护角包好，牢固平稳的吊装至施工屋顶6.2 两人将组件平稳抬出，摆放至支架，使用组件边框上内侧的4个对称安装孔来安装。

组件与支架应通过安装孔，使用螺栓固定，安装孔位于边框的长边边缘位置。

如图1图表1具体步骤为：把螺钉穿过平垫片，组件和支架框的安装孔。

螺钉再穿过平垫片和弹簧垫片，然后再用电动螺丝刀拧紧螺帽。

6.3四个对称安装孔安装完毕后，应自下而上用卡扣装置将电池组件进行固定。

卡扣装置一共有两种，尾部的卡扣式单侧压块组件（不锈钢螺栓，铝合金压块）和安装在太阳能电池组件之间的卡扣式双侧压块组件（不锈钢螺栓，铝合金压块）。

如图2图表2具体步骤为：将组件间隙调整适当后，在组件的一边用两个单侧卡扣进行固定，固定完毕后将组件的另一边用双侧卡扣进行固定，这样第一块组件就安装完毕了。

照此顺序从下至上将所有电池组件依次安装到支架上，安装最后一个组件的时候，将卡扣装好，并用螺钉紧固，整个安装过程就此结束。

如图3图表3安装时应注意：1.光伏组件间安装时横向间距为20mm，纵向间距为20mm。

2.光伏组件搬运时必须不低于两人搬运，防止磕碰刮伤。

3.光伏组件与支架钢接触面接触不吻合时，应用金属片调整垫平，方可紧固，严禁强行压紧。

7、作业检查：7.1检查卡扣与组件是否固定紧固7.2检查组件安装是否平齐8.注意事项8.1.当取出，运输，存储组件的时候要小心。

光伏组件琉璃瓦安装方法
光伏组件琉璃瓦的安装方法如下：
1. 安装前准备：检查琉璃瓦的质量，确保无破损。

根据屋顶的尺寸和形状，确定安装位置和排布方式。

2. 安装挂钩：根据琉璃瓦的尺寸和重量，选择合适的挂钩，用螺栓固定在屋顶木梁上。

确保挂钩位置准确、固定牢固。

3. 铺设导轨：根据屋顶的长度和宽度，选择合适的导轨，用螺栓固定在挂钩上。

确保导轨平直、固定牢固。

4. 安装压块：将压块滑入导轨中，放置好琉璃瓦，用螺栓固定压块。

确保琉璃瓦平整、固定牢固。

5. 检查调整：安装完成后，检查琉璃瓦是否平整、固定牢固，如有需要调整。

同时，检查整体安装效果，确保符合设计要求。

6. 维护保养：定期检查琉璃瓦的完好情况，如有破损及时更换。

定期清理琉璃瓦表面，保持清洁。

注意事项：
1. 在安装过程中，要注意安全，避免发生意外事故。

2. 在安装完成后，要检查琉璃瓦的质量和固定情况，确保符合要求。

3. 在使用过程中，要定期检查和维护琉璃瓦，延长其使用寿命。

以上是光伏组件琉璃瓦的安装方法，供您参考，建议咨询专业人士获取更准确的信息。

光伏组件安装施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏组件安装施工方案与流程详解光伏组件的安装是太阳能发电系统的关键步骤，它直接关系到系统的稳定性和效率。
