001基础接地技术交底+v

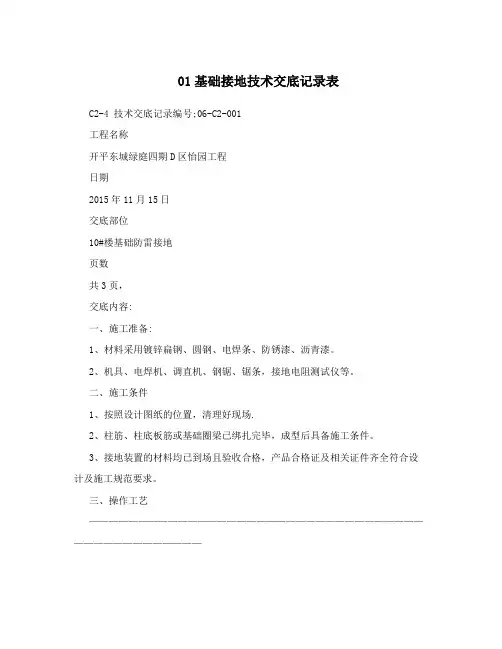

01基础接地技术交底记录表C2-4 技术交底记录编号;06-C2-001工程名称开平东城绿庭四期D区怡园工程日期2015年11月15日交底部位10#楼基础防雷接地页数共3页，交底内容:一、施工准备:1、材料采用镀锌扁钢、圆钢、电焊条、防锈漆、沥青漆。

2、机具、电焊机、调直机、钢锯、锯条，接地电阻测试仪等。

二、施工条件1、按照设计图纸的位置，清理好现场.2、柱筋、柱底板筋或基础圈梁已绑扎完毕，成型后具备施工条件。

3、接地装置的材料均已到场且验收合格，产品合格证及相关证件齐全符合设计及施工规范要求。

三、操作工艺———————————————————————————————————————————————1、接地体的安装,施工人员必须先熟悉图纸，了解土建、结构布局及地下施工工艺，使用的材料规格质量应符合设计划要求。

利用柱筋与柱底板水平筋焊接引上与基础圈梁筋沿外围相互焊接形成不大于20*20网状，底板水平筋转角处利用不小于圆φ16(2根)钢筋与水平钢筋焊接形成可靠的电气通路，钢筋套丝搭接处要做补补偿。

搭接倍数不小于圆钢直径的6倍，双面施焊，焊缝应饱满、无夹渣咬肉现象。

利用基础底板下面的两根水平钢筋与两根柱筋进行可靠焊接，引下线的焊接利用结构外侧柱内对角主筋与底板水平钢筋焊接做防雷引下线，不小于圆φ16(2根)引下线的柱筋做好明显的标记。

接地装置的测试点按图纸要求预留，从盒底引入接地极40×4的扁钢，扁钢上钻m10的螺栓孔，以备测试用，盒内做好防锈处理，并做好明显标记，标记为白底黑字，接地电阻不大于1欧姆如不满足应补足够数量的接地极。

总等电位，从总等电位利用镀锌扁钢40×4与配电室、中性点重复接地，建筑物防雷接地、电气工作接地、所有进出建筑物金属管及金属构件等与总等电位连接(环形接地体)。

预埋40*4扁钢与总等电位间接。

镀锌扁钢在上筋下辐射要与上筋绑紧。

6、车库基础底板下面的两根水平钢筋与两根柱主楼底板水平筋焊接成环形接地体。

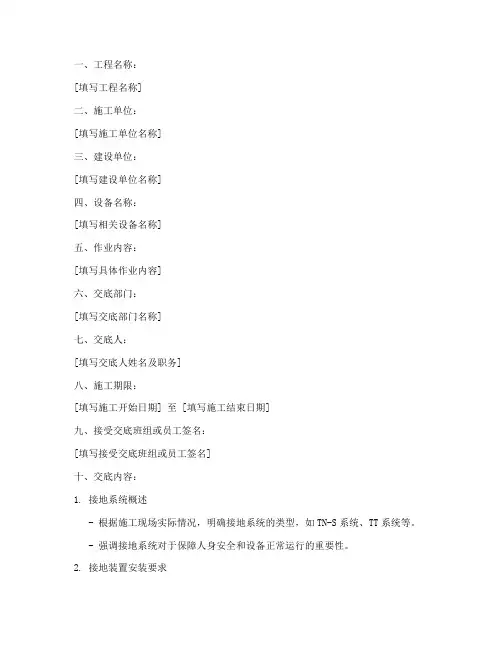

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、设备名称：[填写相关设备名称]五、作业内容：[填写具体作业内容]六、交底部门：[填写交底部门名称]七、交底人：[填写交底人姓名及职务]八、施工期限：[填写施工开始日期] 至 [填写施工结束日期]九、接受交底班组或员工签名：[填写接受交底班组或员工签名]十、交底内容：1. 接地系统概述- 根据施工现场实际情况，明确接地系统的类型，如TN-S系统、TT系统等。

- 强调接地系统对于保障人身安全和设备正常运行的重要性。

2. 接地装置安装要求- 接地极材料选择：应选用导电性能良好的材料，如铜材或镀锌钢材。

- 接地极埋设深度：一般不应小于0.6米，埋设后应进行回填并夯实。

- 接地电阻检测：施工完成后，应进行接地电阻检测，确保接地电阻符合设计要求。

3. 防雷保护措施- 针对山区或多雷地区，应安装独立避雷针。

- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。

- 施工现场和临时生活区的高度在20m及以上的设施，如井字架、脚手架、建筑物等，均应装设防雷保护。

4. 安全操作规程- 作业人员必须经过专业培训，熟悉相关安全操作规程。

- 作业前应检查接地装置是否完好，确保安全后方可进行作业。

- 作业过程中应遵守操作规程，严禁违规操作。

5. 应急预案- 制定接地装置故障、雷击等突发事件的应急预案。

- 确保在发生突发事件时，能够迅速采取措施，确保人员和设备安全。

6. 安全防护设施- 在施工现场设置安全警示标志，提醒作业人员注意安全。

- 作业人员必须佩戴安全帽、绝缘手套等防护用品。

十一、补充作业指导内容：- [根据实际情况填写补充内容，如：施工过程中的注意事项、设备维护保养、环境监测等]十二、注意事项：- 施工过程中应严格按照设计要求和规范进行操作。

- 加强现场安全管理，确保人员和设备安全。

- 定期对接地装置进行检查和维护，确保其正常工作。

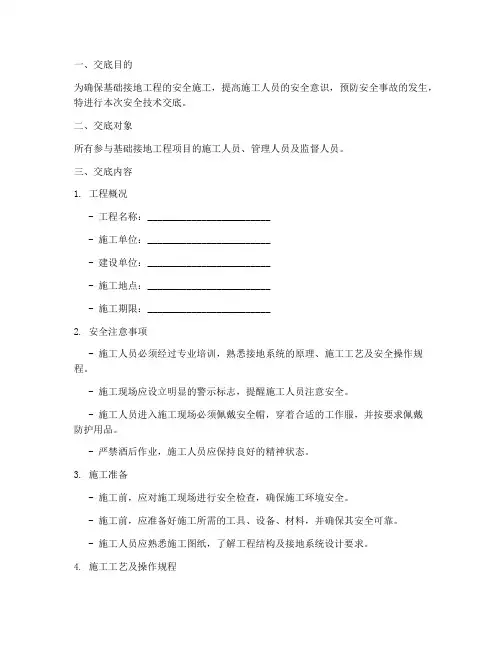

一、交底目的为确保基础接地工程的安全施工，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象所有参与基础接地工程项目的施工人员、管理人员及监督人员。

三、交底内容1. 工程概况- 工程名称：_________________________- 施工单位：_________________________- 建设单位：_________________________- 施工地点：_________________________- 施工期限：_________________________2. 安全注意事项- 施工人员必须经过专业培训，熟悉接地系统的原理、施工工艺及安全操作规程。

- 施工现场应设立明显的警示标志，提醒施工人员注意安全。

- 施工人员进入施工现场必须佩戴安全帽，穿着合适的工作服，并按要求佩戴防护用品。

- 严禁酒后作业，施工人员应保持良好的精神状态。

3. 施工准备- 施工前，应对施工现场进行安全检查，确保施工环境安全。

- 施工前，应准备好施工所需的工具、设备、材料，并确保其安全可靠。

- 施工人员应熟悉施工图纸，了解工程结构及接地系统设计要求。

4. 施工工艺及操作规程- 接地极埋设：应按照设计要求选择合适的接地极材料，确保接地极与土壤有良好的接触。

- 接地连接：接地线应选用符合标准的专用接地线，连接应牢固可靠。

- 接地电阻测试：施工完成后，应进行接地电阻测试，确保接地系统符合设计要求。

5. 应急处置- 发生安全事故时，应立即停止施工，并采取必要措施进行救援。

- 施工人员应熟悉应急预案，了解事故发生时的逃生路线和救援方法。

6. 其他注意事项- 施工现场应保持整洁，避免交叉作业。

- 施工过程中，应严格遵守操作规程，确保施工质量。

- 施工结束后，应进行清理工作，确保现场整洁。

四、交底要求1. 施工单位应将本次安全技术交底内容制作成书面材料，分发给所有施工人员。

2. 施工人员应认真学习安全技术交底内容，确保掌握安全操作规程。

基础防雷接地技术交底一、工程概述在本次工程项目中，防雷接地系统的安装是保障建筑物及设备安全运行的重要环节。

为确保施工质量和安全，特进行本次基础防雷接地技术交底。

二、施工准备1、技术准备施工人员应熟悉施工图纸和相关技术规范，了解防雷接地系统的设计要求和施工工艺。

2、材料准备准备好符合要求的镀锌扁钢、镀锌角钢、电焊条、防锈漆等材料，并确保材料质量合格。

3、施工工具准备准备好电焊机、切割机、磨光机、接地电阻测试仪等施工工具，并确保工具性能良好。

三、施工工艺流程1、基础接地网施工按照设计图纸要求，在基础垫层内敷设水平接地极和垂直接地极。

水平接地极一般采用－40×4 镀锌扁钢，垂直接地极一般采用∠50×50×5 镀锌角钢，长度为 25 米。

接地极之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍或角钢边长的 6 倍。

2、引下线施工利用建筑物结构柱内的主筋作为引下线，主筋应不少于 2 根，且直径不小于 16mm。

引下线在底部应与基础接地网可靠焊接，在顶部应与避雷带可靠连接。

3、避雷带施工在屋顶女儿墙上敷设避雷带，避雷带一般采用－25×4 镀锌扁钢。

避雷带应沿女儿墙四周敷设，并在转角处做成圆弧状。

避雷带之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍。

4、等电位联结施工在建筑物内设置等电位联结箱，将建筑物内的金属管道、金属门窗、电气设备的金属外壳等与等电位联结箱可靠连接。

5、接地电阻测试在防雷接地系统施工完成后，应使用接地电阻测试仪对接地电阻进行测试。

接地电阻值应符合设计要求，如不符合要求，应采取增加接地极数量、深埋接地极等措施进行处理，直至接地电阻值符合要求为止。

四、施工质量要求1、接地材料的规格、型号应符合设计要求，材料质量应合格。

2、接地极的敷设深度、间距应符合设计要求，接地极之间的焊接应牢固、无虚焊。

3、引下线的主筋应标识清晰，焊接连接应牢固、可靠。

4、避雷带的敷设应平整、顺直，焊接连接应牢固、无漏焊。

接地工程技术交底一、任务背景在电力系统中，接地工程是保障电力设备安全运行的重要环节。

接地工程技术交底是指工程施工前，施工单位与监理单位进行技术交底，明确双方的责任和要求，确保接地工程能够按照规范和标准进行施工。

二、交底内容1. 接地工程的目的和重要性：接地工程的目的是为了保护人身安全和设备的正常运行，防止电气事故的发生。

接地系统具有防雷、防静电、保护设备和人身安全的功能，是电力系统中不可或者缺的一部份。

2. 接地工程的法律法规和标准：接地工程的施工必须符合国家相关法律法规和标准，如《电气安全标准》、《电气装置接地设计规范》等。

施工单位必须熟悉这些法律法规和标准，并按照要求进行施工。

3. 接地工程的施工流程：接地工程的施工流程包括勘察设计、材料采购、施工准备、施工施工、验收等环节。

施工单位需要按照流程进行施工，并保证每一个环节的质量和安全。

4. 接地工程的材料和设备：接地工程需要使用到各种材料和设备，如接地线、接地体、接地极、接地网等。

施工单位需要选择合适的材料和设备，并确保其质量和可靠性。

5. 接地工程的施工要求：(1) 接地工程的施工必须按照设计要求进行，不能随意变动。

(2) 施工单位必须严格按照施工图纸进行施工，确保施工的准确性。

(3) 施工单位必须严格按照施工规范进行施工，确保施工的质量和安全。

(4) 施工单位必须按照验收标准进行验收，确保接地工程符合要求。

6. 接地工程的质量控制：施工单位需要建立健全的质量控制体系，确保接地工程的质量。

质量控制包括材料的合格检验、施工过程的监控和质量记录的保存等。

7. 接地工程的安全措施：施工单位需要采取一系列的安全措施，确保施工过程中的安全。

包括施工人员的安全培训、施工现场的安全防护、施工设备的安全操作等。

8. 接地工程的质量验收：接地工程施工完成后，需要进行质量验收。

验收内容包括接地电阻测试、接地网接地电阻测试、接地体表面电阻测试等。

验收结果必须符合相关标准要求。

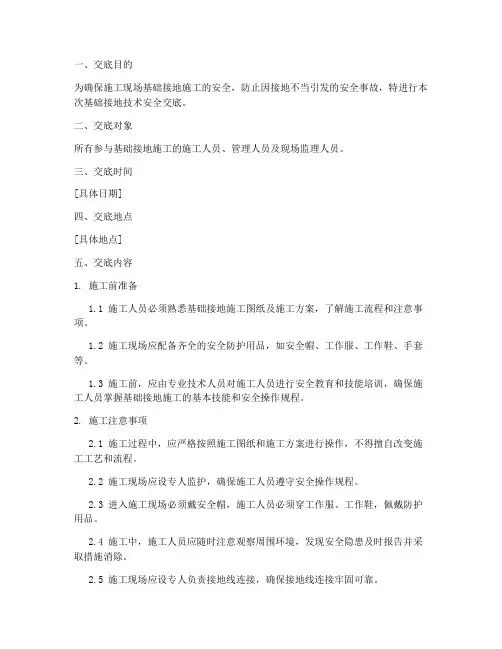

一、交底目的为确保施工现场基础接地施工的安全，防止因接地不当引发的安全事故，特进行本次基础接地技术安全交底。

二、交底对象所有参与基础接地施工的施工人员、管理人员及现场监理人员。

三、交底时间[具体日期]四、交底地点[具体地点]五、交底内容1. 施工前准备1.1 施工人员必须熟悉基础接地施工图纸及施工方案，了解施工流程和注意事项。

1.2 施工现场应配备齐全的安全防护用品，如安全帽、工作服、工作鞋、手套等。

1.3 施工前，应由专业技术人员对施工人员进行安全教育和技能培训，确保施工人员掌握基础接地施工的基本技能和安全操作规程。

2. 施工注意事项2.1 施工过程中，应严格按照施工图纸和施工方案进行操作，不得擅自改变施工工艺和流程。

2.2 施工现场应设专人监护，确保施工人员遵守安全操作规程。

2.3 进入施工现场必须戴安全帽，施工人员必须穿工作服、工作鞋，佩戴防护用品。

2.4 施工中，施工人员应随时注意观察周围环境，发现安全隐患及时报告并采取措施消除。

2.5 施工现场应设专人负责接地线连接，确保接地线连接牢固可靠。

3. 基础接地施工要点3.1 接地极材料应选用符合国家标准的产品，确保接地效果。

3.2 接地极埋设深度应符合设计要求，不得少于0.6米。

3.3 接地极与建筑物基础的距离应不小于1.5米。

3.4 接地极周围土壤应夯实，确保接地极稳定。

3.5 接地线应选用截面不小于[具体截面]平方毫米的专用接地线，连接牢固。

3.6 接地系统测试应定期进行，确保接地效果满足要求。

4. 防雷保护措施4.1 施工现场和临时生活区的高度在20米及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

4.2 高度在20米以上的大钢模板，就位后应及时与建筑物的接地线连接。

4.3 位于山区或多雷地区的变电所、配电所应装设独立避雷针；高压架空线路及变压器高压侧应装设避雷器或放电间隙。

5. 事故处理5.1 发生安全事故时，应立即停止施工，组织人员撤离危险区域。

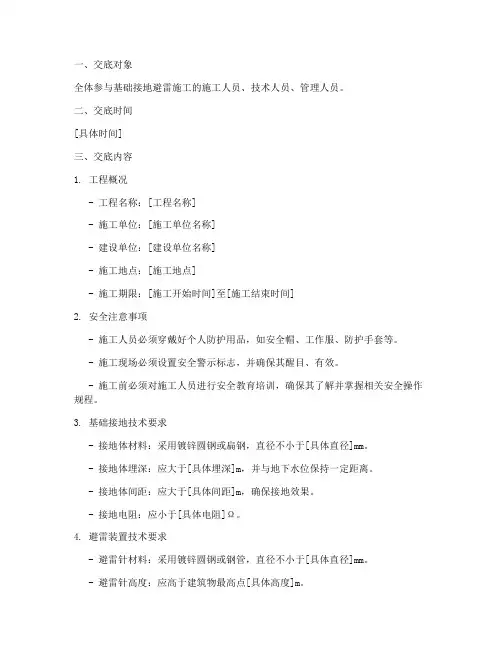

一、交底对象全体参与基础接地避雷施工的施工人员、技术人员、管理人员。

二、交底时间[具体时间]三、交底内容1. 工程概况- 工程名称：[工程名称]- 施工单位：[施工单位名称]- 建设单位：[建设单位名称]- 施工地点：[施工地点]- 施工期限：[施工开始时间]至[施工结束时间]2. 安全注意事项- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、防护手套等。

- 施工现场必须设置安全警示标志，并确保其醒目、有效。

- 施工前必须对施工人员进行安全教育培训，确保其了解并掌握相关安全操作规程。

3. 基础接地技术要求- 接地体材料：采用镀锌圆钢或扁钢，直径不小于[具体直径]mm。

- 接地体埋深：应大于[具体埋深]m，并与地下水位保持一定距离。

- 接地体间距：应大于[具体间距]m，确保接地效果。

- 接地电阻：应小于[具体电阻]Ω。

4. 避雷装置技术要求- 避雷针材料：采用镀锌圆钢或钢管，直径不小于[具体直径]mm。

- 避雷针高度：应高于建筑物最高点[具体高度]m。

- 避雷针间距：应大于[具体间距]m，确保避雷效果。

- 避雷带材料：采用镀锌扁钢或圆钢，截面积不小于[具体截面积]mm²。

5. 施工步骤及注意事项- 施工前，应进行现场勘查，确定接地体和避雷针的布置位置。

- 挖设接地沟槽，将接地体埋入地下，并与基础钢筋焊接牢固。

- 安装避雷针，确保其高度和间距符合设计要求。

- 焊接避雷带，确保其与接地体和避雷针焊接牢固。

- 施工过程中，应定期检测接地电阻和避雷装置的完好性。

6. 验收标准- 接地电阻：小于[具体电阻]Ω。

- 避雷装置：完整、牢固、有效。

四、责任分工- 施工单位负责施工组织、技术指导和现场管理。

- 建设单位负责施工监督和验收。

- 施工人员负责按照技术要求进行施工操作。

五、附则1. 本交底内容为施工过程中的安全指导和操作要求，如有未尽事宜，按相关法规和标准执行。

2. 施工过程中，如遇特殊情况，应及时上报并采取相应措施。

CSCEC-DQ-001项目名称及编码第1页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准一、施工准备：1、作业人员根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。

根据工程量，确定分阶段施工人员数量及需用计划。

2、主要材料各种设备、材料必须具有生产厂家资质证明、材质证明书、产品合格证及符合技术规格说明书（SPEC）所要求的质量证明材料等。

材料、设备进入现场自检合格后，必须及时填写材质报告单向监理报验，经监理及我方现场主管人员验收合格后，方可使用。

不合格材料要立即清出现场，以防不合格材料误用到工程中。

进场材料需按照规格、型号分别堆放整齐，每种材料均要挂牌，注明材料名称、规格、数量、材质等内容并建立台账。

使用前应按设计要求校对材料规格、材质、型号。

结合工程情况，在防雷接地施工进行之前需要进行准备的主要材料如下：序号名称规格型号使用地点1裸铜缆Bare copper cable70mm2基础接地网、引下线2裸铜缆Bare copper cable300mm2主接地环，变配电室接地3 PVC绝缘电缆150mm2各功能房间内的设备接地4 PVC绝缘电缆300mm2变压器中性点及中低压配电室接地5 防雷测试卡Test link100mm*50mm*5mm中心标高1600mm地下二层的结构柱6 等电位端子盒Earth bar500mm*50mm*5mm底边标高500mm设备机房等电位7接地井Earth pit300mm*300mm*210mm 基础底板，含3m长的人工接地极CSCEC-DQ-001项目名称及编码第2页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准8接地测试空井Empty pit300mm*300mm*210mm 基础底板，用于后期电阻测试9 PVC管DN50 结构柱、剪力墙内3、主要机具根据工程进度，按时组织机具进场，坚决避免因施工机具进场不及时造成影响施工、拖后工程进度情况，如铅笔、钢卷尺、钢锯、电焊机、切割机、电工工具、接地电阻测试仪等。

001基础接地技术交底 v技术交底记录鲁JJ—005—001 工程名称施工单位山东冠鲁置业有限公司天地北湖湾交底部位基础工序名称样板区基础接地焊接交底提要基础接地施工做法及要求交底内容:一、说明:本工程防雷等级为三类，建筑物的防雷装置满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。

防雷接地、电气设备的保护接地、电梯机房等的接地共用统一的接地极，要求接地电阻应小于1欧姆，实测不满足时加打接地极。

二、材料要求1. 镀锌扁钢(40×4mm)、电焊条。

2. 所有材料均合格，并有相应的检测报告和合格证。

三、主要机具:电焊机、手锤等四、基础接地操作工艺流程:1、接地极:接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的环形闭合接地网。

然后基础底梁上的上下两层钢筋中的主筋南北向再做一次通长焊接，与外圈接地网形成闭合回路。

2、接地体的连接应采用搭焊接，搭接长度应符合下列规定:(1)扁钢与扁钢的搭接长度为扁钢宽度的2倍，不少于三面施焊。

(2)圆钢与圆钢的搭接长度为圆钢直径的6倍，双面施焊。

(3)圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊。

(4)接地体(线)焊缝处应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊缝处的药皮应清除干净。

根据现场实际施工情况，搭接钢筋采用φ14的螺纹钢，单面施焊，焊接长度要>10d。

3、等电位联结:等电位连接包括给排水金属管道、电缆金属护套、煤气管道(应通过保护间隙连通)、金属构件等，设备安装时各电源PE线、各种金属管道等金属部件连接到等电位连接端子上。

从基础接地网上引出一根40X4的镀锌扁钢与总等电位箱和局部等电位箱联结。

设置了等电位连接端子的场所包括: (1)电梯机房、强弱电机房以及电梯井、强弱电竖井每层均设置接地端子; (2)用电设备集中的场所(如变配电间、水暖设备用房、配电间等)均设置接地端 (3)卫生间、管道井内所有金属管道、金属构件做局部等电位联结。

基础接地及防雷引下线施工工程技术交底基础接地及防雷引下线施工工程技术交底、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303 －2002 ）的规定。

三、基础接地（1 ）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2 根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

（2 ）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2 根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：（1 ）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。

（2 ）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。

（3 ）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5 米。

基础接地焊接技术交底编制：交底内容一、施工准备1、技术准备1）、按照已批准的施工组织设计（施工方案）进行技术交底。

2）、利用主筋做引下线时，检查钢筋连接完成情况并符合要求。

3）、熟悉施工图纸中的基础接地平面图4）、熟悉《建筑防雷设计规范》2、作业条件本工程设计为本工程接地装置是利用建筑物钢筋混凝土内的钢筋，并在建筑物周边形成环形接地装置。

接地装置在地面上设测试点。

接地装置焊接前确保底板筋与柱筋连按处已绑扎完。

3、材料要求1）、主材：Φ12镀锌圆钢，40×4mm镀锌扁钢。

镀锌均要热镀锌国标材料。

辅材：电焊条、黄漆、细线、Φ12非镀锌圆钢（混凝土内主筋焊接跨接及底板接地网焊接跨接）所有材料进场必须验收合格，材质证明、合格证、质保书必须齐全无误。

2）、施工工具：电焊机、电焊条、氧气、乙炔、混凝土支座、预埋铁件、防腐油、银粉、黑色油漆等3）、测量工具：接地摇表、卷尺、游标卡尺等4、作业条件（1）基础筏板钢筋板扎完成、墙柱钢筋定位正确；（2）土建结构工程已完，并随结构施工做完预埋件；二、工艺流程1、基础接地极焊接→与避雷引下线焊接→预留预埋点留设→主楼与车库等接地极对接→刷漆标示→接地电阻测试→检查验收2、地装置安装应按以下程序进行：1）建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2）人工接地：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3）接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块经检查确认，才能相互焊接；4）装置隐蔽：检查验收合格，才能覆土回填。

3、引下线安装应按以下程序进行：1）利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2）直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3）直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。

一、交底目的为确保房建基础接地工程的安全施工，防止触电事故的发生，提高施工人员的安全意识，现将房建基础接地安全技术交底如下。

二、交底内容1. 安全法规与标准施工人员应熟悉并遵守国家相关安全法规和行业标准，如《建筑电气工程施工及验收规范》（GB 50203-2011）等。

2. 工程概况本工程为（工程名称），基础接地工程是整个房建工程的重要组成部分，涉及施工安全，必须严格按照施工图纸和设计要求进行。

3. 施工准备（1）施工人员必须经过专业培训，取得上岗证。

（2）施工前应检查所有电气设备、工具是否完好，并做好防潮、防尘、防腐蚀措施。

（3）施工场地应设置明显的警示标志，并确保施工通道畅通。

4. 施工工艺（1）接地体施工：- 按设计要求确定接地体的位置、深度和长度。

- 使用专用工具进行开挖，确保接地体周围土质均匀。

- 接地体材料应符合国家标准，并进行防腐处理。

- 接地体连接处应焊接牢固，并检查焊接质量。

（2）接地引线施工：- 接地引线应选用符合标准的绝缘导线，长度应满足设计要求。

- 引线连接处应使用专用夹具，确保连接牢固。

- 引线应沿地面铺设，并做好标识。

（3）接地电阻测试：- 施工过程中应定期进行接地电阻测试，确保接地电阻符合设计要求。

- 测试设备应经过计量检定，并保持完好。

5. 安全注意事项（1）施工人员必须穿戴绝缘手套、绝缘鞋等防护用品。

（2）禁止非专业人员操作电气设备。

（3）施工过程中应随时检查接地系统，发现异常情况立即停止施工并报告。

（4）施工现场应设置专人负责安全监督，确保各项安全措施落实到位。

6. 应急预案（1）发生触电事故时，立即切断电源，并迅速进行急救。

（2）事故发生后，立即报告相关部门，并做好事故调查和处理工作。

三、交底要求1. 施工人员必须认真学习本安全技术交底内容，确保掌握相关安全知识和操作技能。

2. 施工过程中应严格执行安全操作规程，确保施工安全。

3. 施工负责人应定期检查施工安全情况，及时发现和消除安全隐患。

001基础接地技术交底v技术交底记录鲁JＪ—0０5—001 工程名称施工单位山东冠鲁置业有限公司天地北湖湾交底部位基础工序名称样板区基础接地焊接交底提要基础接地施工做法及要求交底内容:一、说明：本工程防雷等级为三类，建筑物的防雷装置满足防直击雷、防雷电感应及雷电波的侵入,并设置总等电位联结。

防雷接地、电气设备的保护接地、电梯机房等的接地共用统一的接地极,要求接地电阻应小于１欧姆,实测不满足时加打接地极。

二、材料要求1。

镀锌扁钢(４0×4mｍ）、电焊条。

2。

所有材料均合格,并有相应的检测报告和合格证。

三、主要机具：电焊机、手锤等四、基础接地操作工艺流程:1、接地极：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的环形闭合接地网。

然后基础底梁上的上下两层钢筋中的主筋南北向再做一次通长焊接,与外圈接地网形成闭合回路。

2、接地体的连接应采用搭焊接，搭接长度应符合下列规定：(１)扁钢与扁钢的搭接长度为扁钢宽度的2倍,不少于三面施焊.(２）圆钢与圆钢的搭接长度为圆钢直径的6倍,双面施焊。

(3）圆钢与扁钢搭接长度为圆钢直径的6倍,双面施焊。

(4)接地体(线）焊缝处应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊缝处的药皮应清除干净.根据现场实际施工情况,搭接钢筋采用φ14的螺纹钢，单面施焊,焊接长度要＞10d. 3、等电位联结:等电位连接包括给排水金属管道、电缆金属护套、煤气管道（应通过保护间隙连通)、金属构件等，设备安装时各电源PE线、各种金属管道等金属部件连接到等电位连接端子上。

从基础接地网上引出一根4０Ｘ4的镀锌扁钢与总等电位箱和局部等电位箱联结．设置了等电位连接端子的场所包括: （1）电梯机房、强弱电机房以及电梯井、强弱电竖井每层均设置接地端子; (２)用电设备集中的场所（如变配电间、水暖设备用房、配电间等）均设置接地端（３)卫生间、管道井内所有金属管道、金属构件做局部等电位联结。
