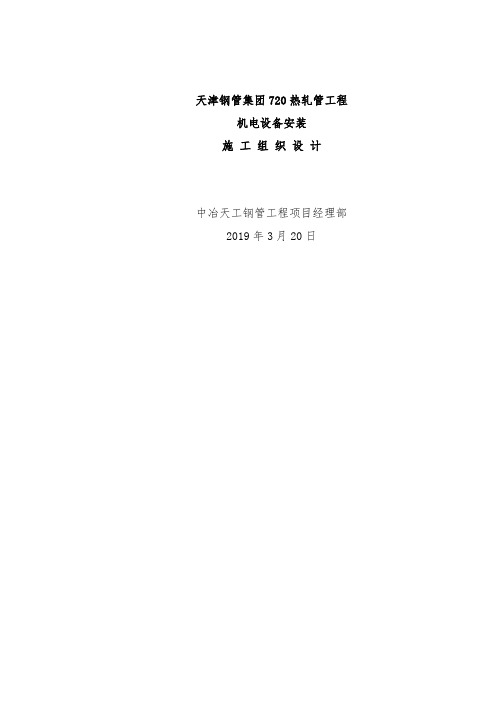

热轧管工程项目机电安装施工组织设计范本

天津钢管集团720热轧管工程

机电设备安装

施工组织设计

中冶天工钢管工程项目经理部2021年2月10日

目录

1. 概述 (1)

1．1 编制依据 (1)

1．2工程概述 (7)

1．4生产工艺简述 (9)

1．5本次安装工程的关键和难点 (12)

2 施工总体方案 (13)

2．1指导思想、目标和承诺 (13)

2．2 施工总体部署 (15)

3 施工总进度网络打算 (18)

3．1 施工总进度打算 (18)

3．2保证施工进度打算的措施 (18)

3.3工期延误时采取的补救措施 (23)

4施工劳动力打算 (25)

5施工机具打算 (26)

5．1 大型施工机械需用打算 (26)

5．2 要紧施工机具、量具需用打算 (26)

6.工程施工预备 (28)

6．1技术预备 (28)

6．2劳动力组织预备 (29)

6．3物资预备 (30)

6．4机具预备 (32)

7.机械设备安装 (34)

7．1 基础验收及施工测量 (34)

7.2．设备安装垫板和灌浆料 (38)

7.3 零部件的清洗和装配。 (39)

7.4 机械设备的调整 (40)

7.5地脚螺栓孔灌浆及二次灌浆 (42)

7.6 设备检查、验收及保管工作 (42)

8.要紧工艺设备安装 (42)

8.1多功能穿孔机机组安装： (42)

8.2热扩机机组的安装： (48)

8.4五架定径机安装： (49)

8.5冷床的安装 (50)

8.6矫直机安装 (51)

8.7附属设备安装： (53)

8.8炉窑施工 (54)

9.管道及液压系统施工 (63)

9.1介质管道施工 (63)

9.2液压润滑系统安装 (66)

10．电气施工方法 (74)

10.1施工预备及安装工艺流程 (74)

10.2电气设备安装 (76)

10.3电气调试 (90)

11自动化仪表安装及调试 (102)

11.1工程简介 (102)

11.2施工方法 (102)

11.3仪表调试及试运转 (112)

12、质量保证措施 (115)

12.1质量方针及目标 (115)

12.2质量保证体系 (115)

12.3质量保证措施 (116)

13安全保证措施 (122)

13.1安全施工方针、目标 (122)

13.2安全保证体系 (122)

13.3安全保证措施 (123)

14 文明施工（含治安保卫、消防、环保、防汛、成品爱护） (130)

14.1 文明施工目标及治理体系 (130)

14.2 文明施工治理措施 (131)

14.3 治安保卫、消防措施 (138)

14.4 环境爱护措施 (141)

15 服务及工程保修 (146)

15.1 施工预备时期的服务 (146)

15.2 施工时期的服务 (146)

15.3 竣工验收时期的服务 (147)

15.4 工程保修期的服务 (148)

1. 概述

1．1 编制依据

1.1.1中冶京诚工程技术有限公司《天津钢管公司φ720旋扩管工程施工图方案》。

1.1.2相关施工规范及制度

1、工程测量规范

GB5006-93

2、钢结构工程施工及验收规范

GB50205-2002

3、钢结构高强螺栓连接设计、施工及验收规范 JGJ82-91

4、涂装前钢材表面处理规范

SYJ4007-86

5、工业炉砌筑工程施工及验收规范

GBJ211-87

6、冶金机械设备安装工程施工及验收规范通用规范

YBJ201-83

7、冶金机械设备安装工程液压、气压和润滑施工及验收规范

YBJ207-

85

8、电器装置安装工程施工及验收规范

GBJ232-82

9、冶金电器设备安装工程施工及验收规范

YBJ217-89

10、自动化仪表工程施工及验收规范

GB50093-2003

11、工业金属管道工程施工及验收规范

GB50236-98

12、工业设备、管道防腐工程施工及验收规范 HGJ229-91

13、液压、气压和润滑系统质量检验评价标准 YB9246-92

14、冶金电器设备安装工程质量检验评价标准

YB9237-92

15、工业金属管道工程质量检验评价标准

GB50184-1993

16、工业设备及管道绝热工程质量检验评价标准GB50185-1993

17、水泥基灌浆材料技术施工工程

YB/T9261-98

18、冶金建筑安装工程施工测量规范

YBJ212-88

19、工程测量成果检查验收和质量评定标准

YB/T9008-98

20、钢结构、管道涂装技术规程

YB/T9256-96

21、建筑地基基础工程施工质量验收规范

GB50202-2002

22、工业炉砌筑工程施工及验收规范

GBJ211-87
