水泵性能参数表
- 格式:doc
- 大小:641.50 KB
- 文档页数:26
200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表单位:mmD型泵外形安装图(公用底座)D80-30型泵外形安装尺寸表100D16型泵外形安装尺寸表125D25型泵外形安装尺寸表150D30型泵外形安装尺寸表D25-50型泵外形安装尺寸表D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表D155-67型泵外形安装尺寸表D型泵外形安装图(本身底座)150D30型泵外形安装尺寸表的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的备注:表中L8右侧(参看外形安装图)200D43型泵外形安装尺寸表备注:表中L的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的8右侧(参看外形安装图)D85-67型泵外形安装尺寸表的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的备注:表中L8右侧(参看外形安装图)D155-67型泵外形安装尺寸表备注:表中L 8的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的右侧(参看外形安装图)D280-43/84型泵外形安装尺寸表备注:表中L的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的8右侧(参看外形安装图)D280-65/84型泵外形安装尺寸表的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的备注:表中L8右侧(参看外形安装图)D450-60/84型泵外形安装尺寸表备注:表中L的数值为“-”时,表示底座地脚螺栓孔中心在吐出法兰中心线的8右侧(参看外形安装图)200D43 卧式多级离心泵性能参数说明书长沙泵业有限公司2006.6。
WL立式污水泵性能参数表ZW型自吸式无堵塞排污泵发布于:2011-3-7点击:319隶属于:排污泵系列概述与用途:ZW型自吸式无堵塞排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,完全减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。
主要用途:①环境温度≤45℃,介质温度≤60℃。
②介质PH值铸铁泵为6~9,不锈钢泵为1~14。
通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍④介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
产品特点:1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
技术参数:性能:流量范围:5m³/h~800m³/h扬程范围:15m~80m电机功率:2.2kw~55kw注:如果您有特殊要求,请联系我们的技术人员!(6)型号意义:例子:ZW25 -8 -1525-------进口直径ZW-----------自吸式无堵塞排污泵8-----------额定流量15---------额定扬程订货须知:一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。
并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。
二、若您对原动机有特殊要求时,应说明应用现场条件,环境温度、安装地点及类别(防爆、防火等要求)电压大小等。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们永球科技的技术专家为您审核把关。
详细介绍QW系列高效节能无堵塞排污泵·无堵塞·高效率·节能显著·国际先进水平·不缠绕·不须专人看管·极大的排污能力·电机自动保护产品介绍该泵是引进国外高效节能无堵塞排污泵先进经验,结合本单位技术力量研制而成,各项性能指标均达到国家标准同类产品水平。
新界水泵主要技术参数表精彩文档、产品概述SGL(R)型单级单吸式离心泵是公司设计的新一代单级离心泵产品。
产品系列流量范围3~1200m3/h,扬程范围5~150m,分基本型、扩流型、A、B、C切割型等近400种规格。
可以替代一般场合使用的常规离心泵。
精彩文档二、主要特点1、泵结构紧凑、体积小、外形美观,其立式结构安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、进出口径相同并在同一中心线上,安装方便,无需改变管路,可象阀门一样直接安装在管路任何部位。
电机外加防雨罩亦可置于户外使用。
3、机泵同轴,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时振动小、噪音低、延长了轴承的使用寿命,改善了使用环境。
4、密封可靠,轴封采用耐磨材质的机械密封,不仅解决了离心泵填料密封的渗漏问题,而且增加了使用寿命。
5、维修方便、勿需拆卸管道,只要拆下连接架,取出电机及传动组件即可进行检修维护。
6、其独特结构,精心设计,不仅缩小了泵房面积,改善了空间,而且大大节省基建投资三、主要用途1、普通型立、卧式离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷等冷暖水循环增压及设备配套,使用介质温度T≤80℃。
精彩文档2、热水型立、卧式离心泵适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉热水增压输送及城市采暖系统循环用泵,使用介质温度T≤103℃。
四、型号说明精彩文档精彩文档精彩文档精彩文档主要技术参数表精彩文档精彩文档精彩文档精彩文档精彩文档精彩文档。

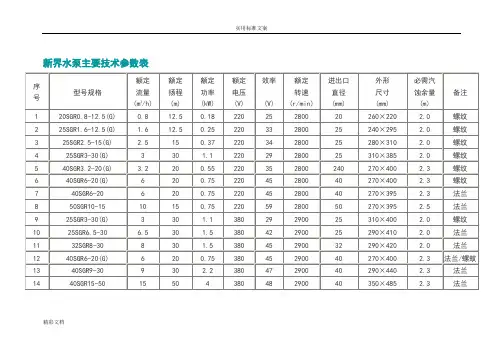

新界水泵主要技术参数表精彩文档精彩文档、产品概述SGL(R)型单级单吸式离心泵是公司设计的新一代单级离心泵产品。
产品系列流量范围3~1200m3/h,扬程范围5~150m,分基本型、扩流型、A、B、C切割型等近400种规格。
可以替代一般场合使用的常规离心泵。
精彩文档二、主要特点1、泵结构紧凑、体积小、外形美观,其立式结构安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、进出口径相同并在同一中心线上,安装方便,无需改变管路,可象阀门一样直接安装在管路任何部位。
电机外加防雨罩亦可置于户外使用。
3、机泵同轴,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时振动小、噪音低、延长了轴承的使用寿命,改善了使用环境。
4、密封可靠,轴封采用耐磨材质的机械密封,不仅解决了离心泵填料密封的渗漏问题,而且增加了使用寿命。
5、维修方便、勿需拆卸管道,只要拆下连接架,取出电机及传动组件即可进行检修维护。
6、其独特结构,精心设计,不仅缩小了泵房面积,改善了空间,而且大大节省基建投资精彩文档三、主要用途1、普通型立、卧式离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷等冷暖水循环增压及设备配套,使用介质温度T≤80℃。
2、热水型立、卧式离心泵适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉热水增压输送及城市采暖系统循环用泵,使用介质温度T≤103℃。
四、型号说明精彩文档精彩文档五、主要技术参数序号 规格型号 流量 (m 3/h)扬程 (m)功率 (kW)转速 (r/min)备注精彩文档精彩文档精彩文档精彩文档精彩文档主要技术参数表精彩文档精彩文档精彩文档精彩文档精彩文档精彩文档精彩文档精彩文档精彩文档。

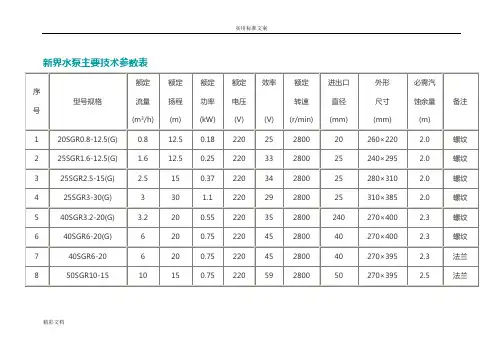

新界水泵主要技术参数表、产品概述SGL(R型单级单吸式离心泵是公司设计的新一代单级离心泵产品。
产品系列流量范围3〜1200m3/h,扬程范围5〜150m,分基本型、扩流型、A、B、C切割型等近400种规格。
可以替代一般场合使用的常规离心泵二、主要特点1、泵结构紧凑、体积小、外形美观,其立式结构安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、进出口径相同并在同一中心线上,安装方便,无需改变管路,可象阀门一样直接安装在管路任何部位。
电机外加防雨罩亦可置于户外使用。
3、机泵同轴,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时振动小、噪音低、延长了轴承的使用寿命,改善了使用环境。
4、密封可靠,轴封采用耐磨材质的机械密封,不仅解决了离心泵填料密封的渗漏问题,而且增加了使用寿命。
5、维修方便、勿需拆卸管道,只要拆下连接架,取出电机及传动组件即可进行检修维护。
6、其独特结构,精心设计,不仅缩小了泵房面积,改善了空间,而且大大节省基建投资三、主要用途1、普通型立、卧式离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷等冷暖水循环增压及设备配套,使用介质温度T W 80C o2、热水型立、卧式离心泵适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉热水增压输送及城市采暖系统循环用泵,使用介质温度T W 10Xo四、型号说明A:时轮经第一谀切割叶轮经第二次切割e叶轮经第三次切割叶轮莒义直径(fntn) 泵进出口公称貢径(mm) 热水型(普不标) 单唳立式离心泵五、主要技术参数主要技术参数表。
WL立式污水泵性能参数表ZW型自吸式无堵塞排污泵发布于:2011-3-7点击:319隶属于:排污泵系列概述与用途:ZW型自吸式无堵塞排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,完全减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。
主要用途:①环境温度≤45℃,介质温度≤60℃。
②介质PH值铸铁泵为6~9,不锈钢泵为1~14。
通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍④介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
产品特点:1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
技术参数:性能:流量范围:5m³/h~800m³/h扬程范围:15m~80m电机功率:2.2kw~55kw注:如果您有特殊要求,请联系我们的技术人员!(6)型号意义:例子:ZW25 -8 -1525-------进口直径ZW-----------自吸式无堵塞排污泵8-----------额定流量15---------额定扬程订货须知:一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。
并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。
二、若您对原动机有特殊要求时,应说明应用现场条件,环境温度、安装地点及类别(防爆、防火等要求)电压大小等。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们永球科技的技术专家为您审核把关。
详细介绍QW系列高效节能无堵塞排污泵·无堵塞·高效率·节能显著·国际先进水平·不缠绕·不须专人看管·极大的排污能力·电机自动保护产品介绍该泵是引进国外高效节能无堵塞排污泵先进经验,结合本单位技术力量研制而成,各项性能指标均达到国家标准同类产品水平。
D卧式多级离心泵性能参
数表
The latest revision on November 22, 2020

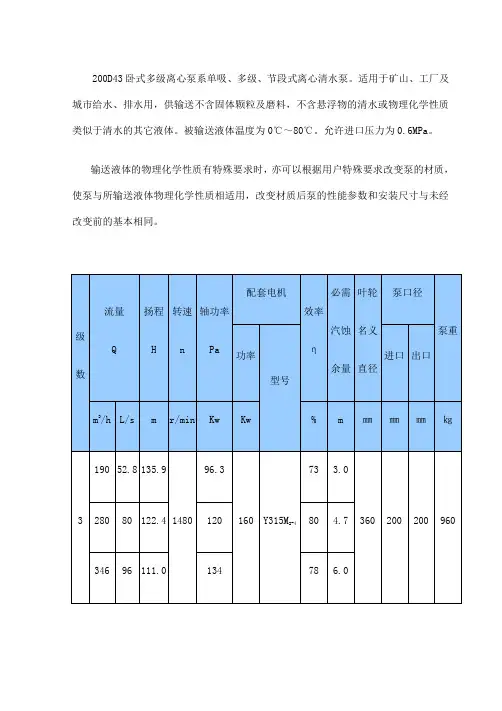

200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃~80℃。
允许进口压力为0.6M P a。
输送液体的物理化学性质有特殊要求时,亦可以根据用户特殊要求改变泵的材质,使泵与所输送液体物理化学性质相适用,改变材质后泵的性能参数和安装尺寸与未经改变前的基本相
D型泵法兰尺寸表
mm
D
8看外形安装图)
8看外形安装图)
8看外形安装图)
8看外形安装图)
8看外形安装图)
8
看外形安装图)
D450-60/84型泵外形安装尺寸表
8
看外形安装图)
200D43 卧式多级离心泵性能参数说明书
长沙泵业有限公司
2006.6。

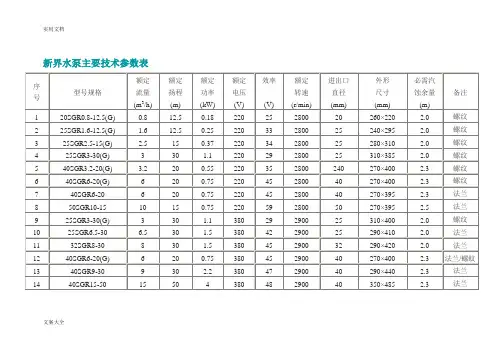

新界水泵主要技术参数表文案大全、产品概述SGL(R)型单级单吸式离心泵是公司设计的新一代单级离心泵产品。
产品系列流量范围3~1200m3/h,扬程范围5~150m,分基本型、扩流型、A、B、C切割型等近400种规格。
可以替代一般场合使用的常规离心泵。
文案大全二、主要特点1、泵结构紧凑、体积小、外形美观,其立式结构安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、进出口径相同并在同一中心线上,安装方便,无需改变管路,可象阀门一样直接安装在管路任何部位。
电机外加防雨罩亦可置于户外使用。
3、机泵同轴,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时振动小、噪音低、延长了轴承的使用寿命,改善了使用环境。
4、密封可靠,轴封采用耐磨材质的机械密封,不仅解决了离心泵填料密封的渗漏问题,而且增加了使用寿命。
5、维修方便、勿需拆卸管道,只要拆下连接架,取出电机及传动组件即可进行检修维护。
6、其独特结构,精心设计,不仅缩小了泵房面积,改善了空间,而且大大节省基建投资三、主要用途1、普通型立、卧式离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷等冷暖水循环增压及设备配套,使用介质温度T≤80℃。
文案大全2、热水型立、卧式离心泵适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉热水增压输送及城市采暖系统循环用泵,使用介质温度T≤103℃。
四、型号说明文案大全文案大全文案大全文案大全主要技术参数表文案大全文案大全文案大全文案大全文案大全文案大全。
