耐压测试仪作业指导书
- 格式:doc
- 大小:255.60 KB
- 文档页数:6
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员,及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部:负责耐压测试仪的日常使用、点检与维护;企管中心人事行政部:负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器,使用其作业前应进行日常点检,保证仪器状态正常,如有异常情况,应立即停止使用并及时反映情况;2、使用耐压测试仪的日常作业,应安排在做好防护的隔离区域进行;3、使用耐压测试仪的操作区域地上应铺设绝缘垫,并设置高压警示标志;4、测试工作应该在工作台上进行,工作台表面必须铺设非导电材料;5、耐压测试仪操作人员要做好绝缘防护,应配带绝缘手套、穿绝缘鞋;6、操作人员不可穿有金属装饰的衣服或带金属手饰,避免因金属饰物产生的感应电而发生意外;7、使用耐压测试仪作业开始时,应确保其他人员远离被测设备。
五、操作规程(一)工前准备1、按照《耐压测试仪点检规程》准备仪器,并做好点检记录;2、确认仪器处于工作正常状态;3、确认工作台面整洁,无螺钉、焊锡丝、裸导线等易导电杂物;4、确认操作人员已做好绝缘防护,配带绝缘手套与绝缘鞋。
(二)连接被测设备1、做好耐压测试仪与被测设备的接地工作,保证接地点的可靠性,不可连接于角铁立柱或其他不可靠接地体;2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求,完成被测产品进行绝缘强度试验前的准备;3、必须在做完测试实验准备之后,即将开始实验时,才能将高压测试棒插入高压输出端子。
(三)操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板:其标号说明如下:1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
电器耐压绝缘测试仪作业指导书
一、目的:
为确保整机及零部件电机、扬升马达和控制器在通电过程中不发生漏电现象,避免安全事故的发生,特拟定此作业指导书。
二、范围:
适用于电跑中的整机、电机、扬升马达及控制器的耐压绝缘测试仪。
三、技术指标:
绝缘(阻值要求)100MΩ、耐压在电流<3mA、电压>1.8KV的条件下打高压5秒合格才能通过。
四、操作步骤:
4.1将测试仪后端工作电源接220V电压(此为测试仪工作电源)
4.2将测试仪后端输入电源接整机或零部件工作所需电压。
4.3 将测试仪后端测试电源耐压电源开关拨到上方,以接通电路。
4.4 将整机或待测零部件电路接入输出电源端插座内
4.5 将整机或待测零部件的接地线用仪器上的接地线钳夹住
4.6 打开测试仪前端面板电源开关
4.7 点击液晶显示屏上的“开始测试”进入待测界面
4.8 点击前端面板电源开关上端的“启动”开始启动测试
4.9 测试仪器会对耐压、绝缘等测试项目逐个进行检测。
合格会亮绿灯并在液晶显示屏上显示“合格”,遇到不通过会红灯亮起并停止测试,显示屏上显示“不合格”
4.10 测试完成关闭所有电源。
五、注意事项和保养:
5.1在打高压时,千万要注意安全,因为输出的电压是1.8千伏左右,在测试过程中,手不要摸机器及各零部件,以免事故发生。
5.2测试完后,注意关闭电源,各插头插座放于合适位置。
5.3定期擦灰,保持仪器表设备清洁,测试完毕后,用布把它罩住。
耐压测试仪点检作业指导书一、目的:文件编号:YXD-WI-PZ-011版本:A0
页面:第1页共1页
日期:2009-01-01
为确保仪器各项功能的正常,以满足被测试产品符合规定的要求。
二、范围:
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟,开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻( 300k Ω /30W)进行串联,漏电电流设置为 10mA,然后把测试电压从
0V 逐渐调制到 3000V,对高压测试仪进行检查,具体见下表:
电压值漏电流现象判定备注
如报警符合要求
≥ 3000V10mA
不报警不符合要求追溯已检测产品
不报警符合要求
< 3000V10mA
如报警不符合要求追溯已检测产品
(1)如发现运行检查中出现不符合现象,须追溯到上次已检测的产品,并将仪器校准后,重新对产品进行检测,并保留相关记录;
(2)对高压测试仪进行运行检查需保留相关记录,并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次,并做好记录。
4.如果高压测试仪在点检过程中,没有发出长鸣警报声和产品超漏指示灯不长亮,证明高压测试
仪发生故障。
5.发生故障后,应及时停止使用,进行隔离,并加贴“暂停使用”字样标志,同时通知工程部进行检
修,送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回,同时换用其他经外校合格的高压
测试仪,点检合格后投入使用,重新对追回之产品进行抗电强度测试。
四、相关记录:
点检记录
制定:审核:批准:。
2670A型耐压测试仪作业指导书
一、定义:
瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求
二、仪器原理:I=U/R
三、试验准备:
1、试验前,准备好要测试之样品,并按照标准试验要求备制样品,
2、准备试验结果记录本和相关试验报告表格
四、试验流程和仪器操作步骤:
1.接通220V工作电源.
2.设定试验要求漏电流和试验时间.
3.测试连接线,接入仪器对应孔位上(如下图)
4.把测试连接线-黑色线夹住线束导体,红色高压棒靠在绝缘护套上.
5.用手按住高压棒的启动按钮,开始测试(注意,这个过程中请不要人体接触测试样品,注意安全及保证测试结果的准确性).
6.测试完毕如果良品则通过,测试通不过会有报警提示音
7.测试完成,关闭电源,取下连接线. 做记录.
五、仪器操作及试验示意图
六、仪器保养及维护要求(瑞柯仪器提示)
1.请保证稳定的输入电源.
2.规范的操作流程
3.提供安全、通风、常温环境.
4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.
5.本仪器操作人员需得到培训合格方可使用,未经培训之人员,请勿
接触及操作本仪器.。
耐压测试仪作业指导书【1】修改记录报送部门:经理会抄送部门:技术部、生产部、质管部一、目的规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保产品质量。
二、范围操作YD2673A耐压测试仪测试公司产品的全过程。
三、权责一)生产部1、负责耐压仪的使用操作、日常维护及保养。
二)质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三)技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责,操作人员需培训合格才能上岗。
2、由于本设备操作产生高压,生产部应设置专用的高压区,地上应铺设绝缘垫,并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护,应配带绝缘手套。
五、操作规程:一)工前准备:1、按照调试规程或检验规程准备仪器备件;2、确认仪器处于工作正常状态;3、确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物;4、确认已做好绝缘防护,配带绝缘手套,二)连接待测板件或设备:1、确定电压表指示为0,测试灯熄灭;2、连接好接地线;3、接入待测板件或设备。
三)测试:1、将调压旋钮逆时针调到头,关掉仪器电源时控开关;2、接通电源,将电源开关打开,开关内灯应亮;3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置“AC/DC”开关至所需要的电压种类。
AC为交流档,DC为直流档;4、设置“切断电流”量值,根据调试或检验规程对被测产品的要求设置切断电流量程,选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮,设置切断电流值,然后松开设置开关,置测试位置。
5、如需时控,根据调试或检验规程的要求设定所需要的测试时间。
通过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于被测端(COM)。
7、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止。
三级文件
文件名称:耐压测试仪点检作业指导书文件编号:XXX-SC/WI-002
制定日期:XXXX年XX月XX日
发行日期:XXXX年XX月XX日
版本:A/0
目的:指导设备使用人员的正确操作及维护,以保证安全生产和产品品质满足要求。
一.操作规程:
1.将高压测试仪平放于台面上,逆时针旋转电压调节旋钮,使之处于0输出位置。
2.插上电源插头,开启高压测试仪电源,再按启动钮。
根据安全规格调出测试参数(产品国
标或客户要求为准)
3.将测试仪与对应型号的测试棒正确连接。
4.测试过程中,测到不良品应立即按复位键,然后放置于不良品区;好机则流至下一工位。
二.注意事项:
1.测试仪必须可靠接地,在连接高压仪与被测物时必须关掉电源高压保证高压输出为0电压,
以免触电!!测试过程中或有高压输出时,操作者千万不可接触高压输出端和被测体。
2.检查到仪器发生故障时,应立即停止使用,首先要关掉电源,再拔出电源插,并通知拉长或
工程部检修。
测试过程中除指定技术管理人员外其余人不得乱调仪器!!
三.运行检查内容及方法:
1)运行检查方法:
将高压仪输出地线与高压输出端接本公司点检仪,运行检测方法如下表:
2)当发现仪器运行检查不合格时,自上次运行检查到本次运行检查之间用该仪器测试过的产品,必须用运行检查合格的仪器重新测试。
3)仪器每上午、下午或加班(即每次开机使用前)都必须进行运行检查,并保存运行检查记录,如果此段时间不使用此仪器,则可不用进行运行检查。
四.维护、保养:
保持机器的环境适当通风,干燥,整机干净整洁;目测指针是否归零,附件是否齐全、完好,合格证是否有效,手感旋钮是否良好。

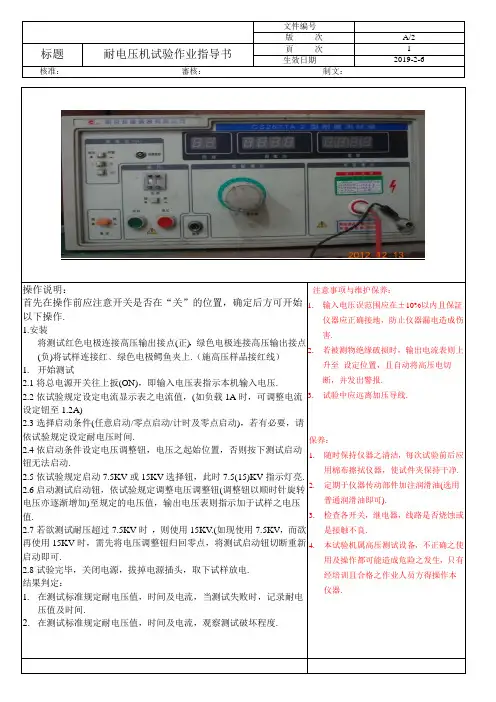

操作说明:首先在操作前应注意开关是否在“关”的位置,确定后方可开始以下操作.1.安装将测试红色电极连接高压输出接点(正),绿色电极连接高压输出接点(负)将试样连接红﹑绿色电极鳄鱼夹上.(施高压样品接红线)1.开始测试2.1将总电源开关往上扳(ON),即输入电压表指示本机输入电压.2.2依试验规定设定电流显示表之电流值,(如负载1A时,可调整电流设定钮至1.2A)2.3选择启动条件(任意启动/零点启动/计时及零点启动),若有必要,请依试验规定设定耐电压时间.2.4依启动条件设定电压调整钮,电压之起始位置,否则按下测试启动钮无法启动.2.5依试验规定启动7.5KV或15KV选择钮,此时7.5(15)KV指示灯亮.2.6启动测试启动钮,依试验规定调整电压调整钮(调整钮以顺时针旋转电压亦逐渐增加)至规定的电压值,输出电压表则指示加于试样之电压值.2.7若欲测试耐压超过7.5KV时,则使用15KV.(如现使用7.5KV,而欲再使用15KV时,需先将电压调整钮归回零点,将测试启动钮切断重新启动即可.2.8试验完毕,关闭电源,拔掉电源插头,取下试样放电.结果判定:1.在测试标准规定耐电压值,时间及电流,当测试失败时,记录耐电压值及时间.2.在测试标准规定耐电压值,时间及电流,观察测试破坏程度.注意事项与维护保养:1.输入电压误范围应在±10%以内且保証仪器应正确接地,防止仪器漏电造成伤害.2.若被测物绝缘破损时,输出电流表则上升至设定位置,且自动将高压电切断,并发出警报.3.试验中应远离加压导线.保养:1.随时保持仪器之清洁,每次试验前后应用棉布擦拭仪器,使试件夹保持干净.2.定期于仪器传动部件加注润滑油(选用普通润滑油即可).3.检查各开关,继电器,线路是否烧蚀或是接触不良.4.本试验机属高压测试设备,不正确之使用及操作都可能造成危险之发生,只有经培训且合格之作业人员方得操作本仪器.相關參考標準:1.EIA-364-20D2.UL758及UL444。
耐压测试仪作业指导书1耐压测试仪作业指导书修改记录报送部门:经理会抄送部门:技术部、生产部、质管部一、目的规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保产品质量。
二、范围操作 YD2673A 耐压测试仪测试公司产品的全过程。
三、权责一)生产部1、负责耐压仪的使用操作、日常维护及保养。
二)质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三)技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责,操作人员需培训合格才能上岗。
2、由于本设备操作产生高压,生产部应设置专用的高压区,地上应铺设绝缘垫,并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护,应配带绝缘手套。
五、操作规程:一)工前准备:1、按照调试规程或检验规程准备仪器备件;2、确认仪器处于工作正常状态;3、确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物;4、确认已做好绝缘防护,配带绝缘手套,二)连接待测板件或设备:1、确定电压表指示为0,测试灯熄灭;2、连接好接地线;3、接入待测板件或设备。
三)测试:1、将调压旋钮逆时针调到头,关掉仪器电源时控开关;2、接通电源,将电源开关打开,开关内灯应亮;3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置“AC/DC”开关至所需要的电压种类。
AC为交流档,DC为直流档;4、设置“切断电流”量值,根据调试或检验规程对被测产品的要求设置切断电流量程,选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮,设置切断电流值,然后松开设置开关,置测试位置。
5、如需时控,根据调试或检验规程的要求设定所需要的测试时间。
经过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于被测端(COM)。
7、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止。
注意事项:
主要设备/工具:
耐压测试仪,Room Master绝缘测试工装
图五
1.测试过程中严禁触摸锡箔纸,防止被电击伤
作业步骤:作业图:1:开机设置:开机按Exit键进入主菜单,按设置键进入设置页面。
(图一所示)
2:设置输出电压为:2KV;(图二所示) 电流档位为:20mA 电流上限为:10.00mA; (图三所示)上升时间为:5.0S;测试时间为:60.0S;(图四所示)3:按Exit键进入主菜单,按测试键进入测试页面。
(图一所示)
4.将整机上电,红色线连接锡箔纸,黑色线连接金属插头(整机下侧于锡箔纸水平接触,金属插头不能接触到锡箔纸,防止测试过程中烧机)图五所示;按启动键开始自动测试,测试时间60s,测试PASS后按复位键,将整机断电,流入下一工位。
(测试过程中严禁触摸锡箔纸,防止被电击伤)
工序号
1
耐压测试仪操作指导书
图二
设置键
测试键 Exit
红色线连接锡箔纸
下侧于锡箔纸水平接触
二
黑色线连接金
属插头。
耐压测试仪操作指导书(IATF16949-2016/ISO9001-2015)1.0目的为保证耐压测试仪的操作安全和测量准确,制定本规程。
2.0适用范围适用于耐压测试仪的操作管理。
3.0职责质管部负责耐压测试仪的管理工作,检验员实施具体操作。
4.0内容4.1耐压测试仪的技术规格电压测试范围:AC 0~5kV。
漏电流测试范围:AC 50~200μA、0.1~2/20mA。
时间测量范围:1~99s 连续设定和手动。
工作条件:环境温度0~40°C、相对湿度不大于75%。
4.2耐压测试仪的使用注意事项仪器电源必须有良好的接地,以免在短路时发生危险。
接被测设备时,必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。
测试灯、超漏灯一旦损坏,必须立即更换,以免造成误判。
出现紧急情况,应立即切断电源,拔出高压测试线。
操作者必须戴好绝缘手套,座椅和脚下必须垫好绝缘垫。
4.3耐压测试仪的操作4.3.1打开电源开关,仪器处于复位状态,将输出电压旋钮调至“0”位置,根据标准要求选择是否定时测量。
4.3.2测试根据要求选择相应漏电流量程,将“预置/测试”开关按下,调节“预置调节”电位器值设定报警值,然后将“预置/测试”开关弹出置于测试状态; 将被测设备的一端与仪器前板的“接地”端接线连接,被测设备的另一端与仪器高压输出的高压测试线相连接;按下启动按钮,缓慢调节输出电压旋钮,使输出电压至所需值;在测量过程中,如果泄漏电流值超过预置设定值,仪器将超漏报警并发出报警信号,则被测试件判定为不合格。
按下复位按钮,解除报警信号,可进行下次测试;如果被测设备的外壳或外壳部分是用绝缘材料构成,必须将最大面积20cm ×10cm的金属箔紧贴绝缘外壳或外壳的绝缘部分上;测试完毕后,按下复位按钮结束测试;如使用外控测试棒测试,将测试棒上的测试插头插入仪器前板上的外控插座即可。
4.3.3定时测试将“定时/手动”开关弹出置于“定时”位置,拨动拨盘开关设定所需时间; 按下启动按钮,测试绿灯亮,定时器开始计时显示,定时时间到时测试绿灯熄灭,被测试件视为合格,如泄漏电流超过所设定值时,仪器将超漏报警并发出报警信号,被测试件视为不合格,测试绿灯熄灭,输出电压被切断,按下复位按钮,解除报警信号,方可进行下次测试。
耐压测试仪
作业指导书
编制
校对
审核
批准
修改记录
时间经办人修订内容审核批准
北京能高自动化技术股份有限公司
Beijing Nego Automation Technology Co.,Ltd
一、目的
规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,保证操作人员人身安全与被测产品电气性能。
二、范围
北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员,及所有使用耐压测试仪进行作业的其他人员。
三、权责
制造中心工艺及技术部:负责耐压测试仪的日常使用、点检与维护;
企管中心人事行政部:负责耐压测试仪的定期送检与校验。
四、要求
1、耐压测试仪为高压测试仪器,使用其作业前应进行日常点检,保证仪器状态正常,如有异常情况,应立即停止使用并及时反映情况;
2、使用耐压测试仪的日常作业,应安排在做好防护的隔离区域进行;
3、使用耐压测试仪的操作区域地上应铺设绝缘垫,并设置高压警示标志;
4、测试工作应该在工作台上进行,工作台表面必须铺设非导电材料;
5、耐压测试仪操作人员要做好绝缘防护,应配带绝缘手套、穿绝缘鞋;
6、操作人员不可穿有金属装饰的衣服或带金属手饰,避免因金属饰物产生的感应电而发生意外;
7、使用耐压测试仪作业开始时,应确保其他人员远离被测设备。
五、操作规程
(一)工前准备
1、按照《耐压测试仪点检规程》准备仪器,并做好点检记录;
2、确认仪器处于工作正常状态;
3、确认工作台面整洁,无螺钉、焊锡丝、裸导线等易导电杂物;
4、确认操作人员已做好绝缘防护,配带绝缘手套与绝缘鞋。
(二)连接被测设备
1、做好耐压测试仪与被测设备的接地工作,保证接地点的可靠性,不可连接于角铁立柱或其他不可靠接地体;
2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求,完成被测产品进行绝缘强度试验前的准备;
3、必须在做完测试实验准备之后,即将开始实验时,才能将高压测试棒插入高压输出端子。
(三)操作面板
下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板:
其标号说明如下:
(四)测试说明
1、将绝缘耐压测试仪器后板机壳之接地端子接地;
2、以逆时钟方向将「电压调整旋钮」转到最低电压位置;
3、按下电源开关,将电源开关切至的位置;
4、将按键「AC/DC」切在即选择交流工频耐压测试,切在即
选择直流耐压测试;
5、将按键「SETTING CURRENT/ARC切在的位置(调整档位);
6、将RANGE打到实际测量标准下所要求电流的档位,如不确定,在测试时应按照由小至大的顺序调整,以提供有效的保护;
7、将按键「I SET/ARC SET」切在
据面板显示调整CURRENT旋钮(漏电流设定);
8、将按键「I SET/ARC SET」切在
据面板显示调整ARC旋钮(电弧设定);
9、将按键「SETTING CURRENT/ARC」切在的位置(测试档位);
10、将按键「TIMER」切在的位置,对照面板的TIMER显示值,跟据测
试所需调整TIMER的旋钮;或将按键「TIMER」切在的位置,即不选用定时
器;
11、将测试线从RETURN端子连接到被测设备上;
12、将红色高压测试棒的插接端子插入「高压输出端子」,并且将另一端连接到被测设备;
13、按「START」一次,画面显示STBY(STAND BY,准备开始);
14、再按「START」开始测试,测试时红色警告灯会持续闪烁;
15、调整「电压旋钮」使面板的电压显示值升至测试所需值,调整幅度匀速,应保持在200V/s左右;
16、定时时间到后若待测物通过测试,则面板的PASS灯会亮起;
17、若没有通过测试,则面板的FAIL灯会亮起,蜂鸣器开始鸣叫,此时将高压棒自被测体上移开,并按「RESET」可以使蜂鸣器及FAIL灯关闭,并且回到
初始状态。
(五)注意事项
1、禁止在雷电时或高压设备附近测试作业,测试只能在设备不带电也没有感应电的情况下进行;
2、测试过程中,被测设备上不能有人工作,严禁任何人触碰被测设备、测试线及高压输出端子;
3、测试作业结束、下次测试之前,必须将调压旋钮以逆时针方向旋转归零;
4、需要改变「AC/DC」开关时,必须在仪器复位状态的状态下进行,同时应将调压旋钮逆时针旋转归零;
5、触及被测物、测试头和高压输出孔时必须满足以下条件:
(1)红色高压指示灯熄灭;
(2)面板显示电压值为0V;
(3)高压输出端与RETURN端短接放电,尤其在DC耐压测试或测试容性被测设备时,更应该给仪器以充分的放电时间;
6、如测试过程中出现意外,应立即按下「RESET」按钮并断开电源。
六、维护与保养
1、耐压测试仪使用完毕后,应将高压测试棒拔出放好,测试线、接地线及电源线盘放整齐;
2、使用与储存时应避免直接光照、高温、高湿、灰尘、腐蚀恶劣环境;
3、保持耐压测试仪清洁,仪器及仪器周围无灰尘及杂物;
4、耐压测试仪使用前应检查确认仪器状态(点检通过且各指示灯指示正常)。
七、附件表单及相关文件
1、《耐压测试仪点检操作说明》
2、《耐压测试仪日常保养及点检记录》。
