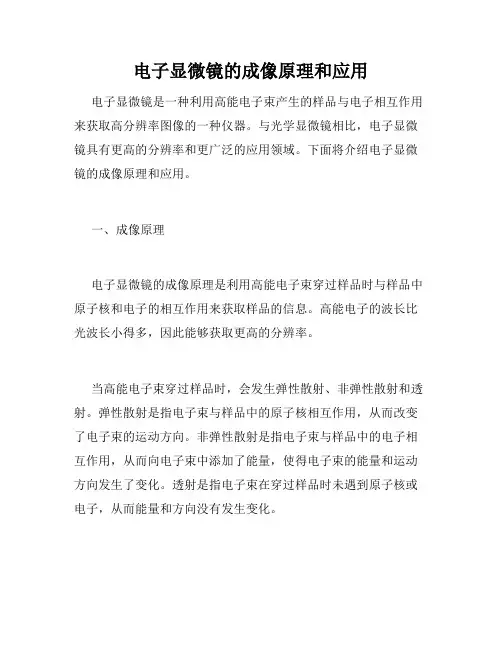

电子显微镜的成像原理和应用电子显微镜是一种利用高能电子束产生的样品与电子相互作用来获取高分辨率图像的一种仪器。
与光学显微镜相比,电子显微镜具有更高的分辨率和更广泛的应用领域。
下面将介绍电子显微镜的成像原理和应用。
一、成像原理电子显微镜的成像原理是利用高能电子束穿过样品时与样品中原子核和电子的相互作用来获取样品的信息。
高能电子的波长比光波长小得多,因此能够获取更高的分辨率。
当高能电子束穿过样品时,会发生弹性散射、非弹性散射和透射。
弹性散射是指电子束与样品中的原子核相互作用,从而改变了电子束的运动方向。
非弹性散射是指电子束与样品中的电子相互作用,从而向电子束中添加了能量,使得电子束的能量和运动方向发生了变化。
透射是指电子束在穿过样品时未遇到原子核或电子,从而能量和方向没有发生变化。
通过对电子束的弹性散射、非弹性散射和透射进行探测,可以获得关于样品的信息。
电子束的成像是通过测量透射电子的强度和其对比,从而对样品进行成像的。
二、应用领域1.材料科学电子显微镜在材料科学中应用广泛。
通过电子显微镜可以对材料的化学成分、结构和形貌进行观察和分析,这对于材料的设计和性能的优化非常重要。
电子显微镜在材料科学研究中的应用范围包括金属、半导体、陶瓷、高分子等材料。
2.生物学电子显微镜也是生物学研究中的重要工具。
其高分辨率特性使得可以对各种生物样品进行详细的观察和分析。
生物学中的电子显微镜应用领域包括细胞生物学、生物化学、分子生物学等多个方面。
3.纳米科技纳米科技是当前的研究热点。
电子显微镜在纳米科技研究中扮演着重要的角色。
通过电子显微镜可以对纳米结构进行高分辨率观察和分析,从而为纳米材料的设计和性能优化提供了必要的信息。
4.环境科学电子显微镜在环境科学研究中也有广泛应用。
通过观察和分析样品中的微观结构,可以了解到有关环境污染和环境变化的信息。
例如,可以通过电子显微镜观察空气中的微小颗粒以及水中的微生物等,从而对环境变化进行了解和预测。

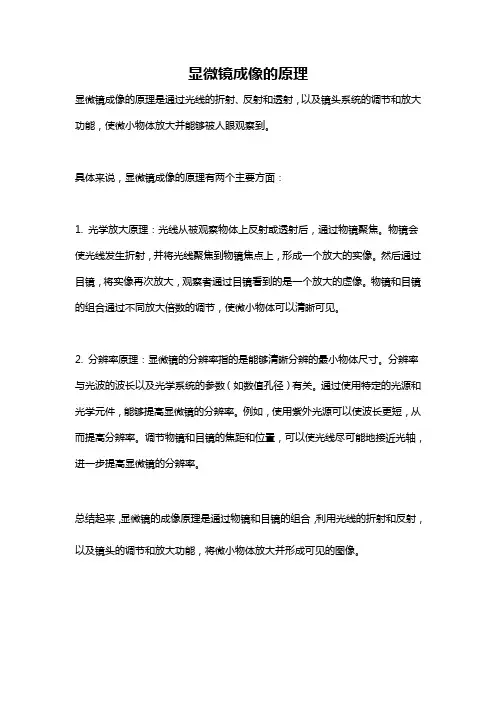

显微镜成像的原理
显微镜成像的原理是通过光线的折射、反射和透射,以及镜头系统的调节和放大功能,使微小物体放大并能够被人眼观察到。
具体来说,显微镜成像的原理有两个主要方面:
1. 光学放大原理:光线从被观察物体上反射或透射后,通过物镜聚焦。
物镜会使光线发生折射,并将光线聚焦到物镜焦点上,形成一个放大的实像。
然后通过目镜,将实像再次放大,观察者通过目镜看到的是一个放大的虚像。
物镜和目镜的组合通过不同放大倍数的调节,使微小物体可以清晰可见。
2. 分辨率原理:显微镜的分辨率指的是能够清晰分辨的最小物体尺寸。
分辨率与光波的波长以及光学系统的参数(如数值孔径)有关。
通过使用特定的光源和光学元件,能够提高显微镜的分辨率。
例如,使用紫外光源可以使波长更短,从而提高分辨率。
调节物镜和目镜的焦距和位置,可以使光线尽可能地接近光轴,进一步提高显微镜的分辨率。
总结起来,显微镜的成像原理是通过物镜和目镜的组合,利用光线的折射和反射,以及镜头的调节和放大功能,将微小物体放大并形成可见的图像。

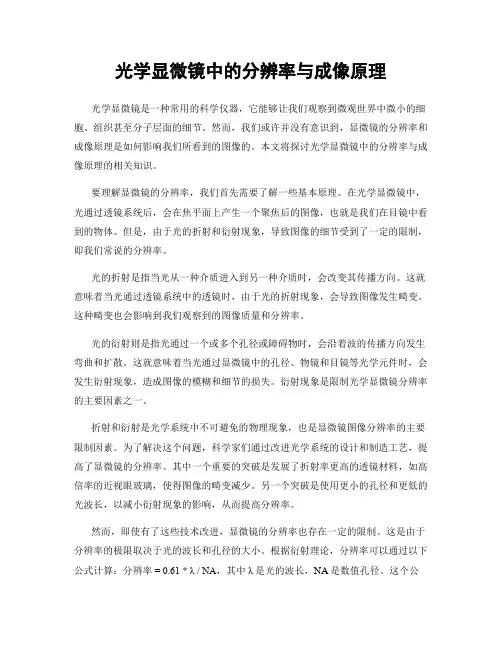

光学显微镜中的分辨率与成像原理光学显微镜是一种常用的科学仪器,它能够让我们观察到微观世界中微小的细胞、组织甚至分子层面的细节。
然而,我们或许并没有意识到,显微镜的分辨率和成像原理是如何影响我们所看到的图像的。
本文将探讨光学显微镜中的分辨率与成像原理的相关知识。
要理解显微镜的分辨率,我们首先需要了解一些基本原理。
在光学显微镜中,光通过透镜系统后,会在焦平面上产生一个聚焦后的图像,也就是我们在目镜中看到的物体。
但是,由于光的折射和衍射现象,导致图像的细节受到了一定的限制,即我们常说的分辨率。
光的折射是指当光从一种介质进入到另一种介质时,会改变其传播方向。
这就意味着当光通过透镜系统中的透镜时,由于光的折射现象,会导致图像发生畸变。
这种畸变也会影响到我们观察到的图像质量和分辨率。
光的衍射则是指光通过一个或多个孔径或障碍物时,会沿着波的传播方向发生弯曲和扩散。
这就意味着当光通过显微镜中的孔径、物镜和目镜等光学元件时,会发生衍射现象,造成图像的模糊和细节的损失。
衍射现象是限制光学显微镜分辨率的主要因素之一。
折射和衍射是光学系统中不可避免的物理现象,也是显微镜图像分辨率的主要限制因素。
为了解决这个问题,科学家们通过改进光学系统的设计和制造工艺,提高了显微镜的分辨率。
其中一个重要的突破是发展了折射率更高的透镜材料,如高倍率的近视眼玻璃,使得图像的畸变减少。
另一个突破是使用更小的孔径和更低的光波长,以减小衍射现象的影响,从而提高分辨率。
然而,即使有了这些技术改进,显微镜的分辨率也存在一定的限制。
这是由于分辨率的极限取决于光的波长和孔径的大小。
根据衍射理论,分辨率可以通过以下公式计算:分辨率= 0.61 * λ / NA,其中λ是光的波长,NA是数值孔径。
这个公式告诉我们,当光的波长越小和数值孔径越大时,分辨率就会越高。
因此,要想获得更高的显微镜分辨率,就需要使用更高分辨率的目镜和物镜,并选择适当的光波长。
总结起来,光学显微镜中的分辨率与成像原理密切相关。

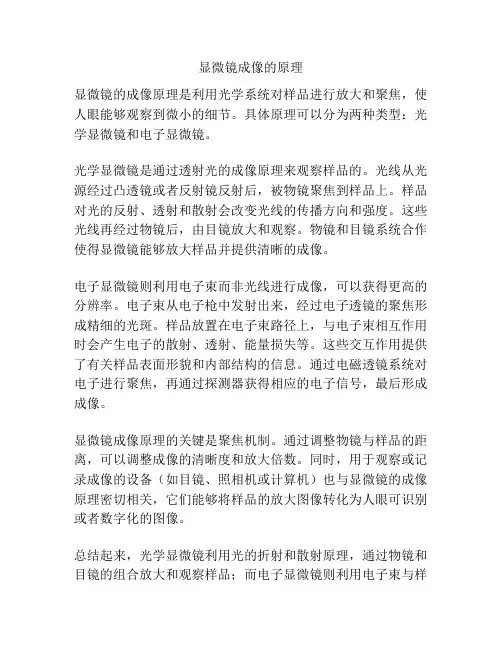

显微镜成像的原理
显微镜的成像原理是利用光学系统对样品进行放大和聚焦,使人眼能够观察到微小的细节。
具体原理可以分为两种类型:光学显微镜和电子显微镜。
光学显微镜是通过透射光的成像原理来观察样品的。
光线从光源经过凸透镜或者反射镜反射后,被物镜聚焦到样品上。
样品对光的反射、透射和散射会改变光线的传播方向和强度。
这些光线再经过物镜后,由目镜放大和观察。
物镜和目镜系统合作使得显微镜能够放大样品并提供清晰的成像。
电子显微镜则利用电子束而非光线进行成像,可以获得更高的分辨率。
电子束从电子枪中发射出来,经过电子透镜的聚焦形成精细的光斑。
样品放置在电子束路径上,与电子束相互作用时会产生电子的散射、透射、能量损失等。
这些交互作用提供了有关样品表面形貌和内部结构的信息。
通过电磁透镜系统对电子进行聚焦,再通过探测器获得相应的电子信号,最后形成成像。
显微镜成像原理的关键是聚焦机制。
通过调整物镜与样品的距离,可以调整成像的清晰度和放大倍数。
同时,用于观察或记录成像的设备(如目镜、照相机或计算机)也与显微镜的成像原理密切相关,它们能够将样品的放大图像转化为人眼可识别或者数字化的图像。
总结起来,光学显微镜利用光的折射和散射原理,通过物镜和目镜的组合放大和观察样品;而电子显微镜则利用电子束与样
品的相互作用,通过电磁透镜系统放大和探测电子束的信号。
这些原理为我们提供了深入观察微观世界的工具和方法。
光学显微镜和电子显微镜的区别光学显微镜和电子显微镜在许多方面都有显著的区别。
下面将从定义、工作原理、分辨率、应用领域和局限性五个方面来详细讨论这两种显微镜的区别。
一、定义光学显微镜:光学显微镜是一种利用可见光和光学透镜成像的显微观察工具,其放大倍数一般在20到2000倍之间。
电子显微镜:电子显微镜(通常简称为电镜)是一种利用电子束和电磁透镜成像的显微观察工具,其放大倍数一般在数千到数十万倍之间。
二、工作原理光学显微镜:光学显微镜的工作原理主要是基于凸透镜的成像原理。
光线通过显微镜的镜头后,由凸透镜将光线聚焦并形成物体的放大图像。
电子显微镜:电子显微镜则是利用电子枪发射电子束打到样品上,然后通过电磁透镜将电子束聚焦并形成物体的放大图像。
由于电子的波长比光子短,因此电子显微镜能够获得比光学显微镜更高的分辨率。
三、分辨率光学显微镜:由于可见光的波长限制,光学显微镜的分辨率受到限制,通常最大分辨率约为0.2微米。
电子显微镜:由于电子的波长比光子短,因此电子显微镜具有更高的分辨率。
在最佳条件下,现代电子显微镜的分辨率可以低于0.1纳米。
四、应用领域光学显微镜:光学显微镜在许多领域都有广泛的应用,如生物学、医学、地质学、化学等。
例如,生物学家可以用光学显微镜观察细胞结构,医学工作者可以用它观察病理切片。
电子显微镜:电子显微镜主要用于观察微小的物体结构,如材料科学中的晶体结构、生物学中的病毒和细菌等。
此外,电子显微镜还可以用于观察样品的内部结构,这是光学显微镜无法做到的。
五、局限性光学显微镜:虽然光学显微镜具有广泛的应用,但在观察微小物体或高分辨率成像时可能会受到限制。
此外,由于可见光的限制,光学显微镜无法观察到某些非透明样品。
电子显微镜:虽然电子显微镜具有很高的分辨率,但它需要非常昂贵的设备和专业的操作技能。
此外,由于电子束对样品的穿透能力有限,因此在对厚样品进行成像时可能会受到限制。
同时,由于电子显微镜需要真空环境工作,因此对于某些需要在自然环境条件下观察的样品(如生物活体)可能不太适用。
电子显微镜光学显微镜成像原理异同点电子显微镜是根据电子光学原理,用电子束和电子透镜代替光束和光学透镜,使物质的细微结构在非常高的放大倍数下成像的仪器。
电子显微镜的分辨能力以它所能分辨的相邻两点的最小间距来表示。
20世纪70年代,透射式电子显微镜的分辨率约为0.3纳米(人眼的分辨本领约为0.1毫米)。
现在电子显微镜最大放大倍率超过300万倍,而光学显微镜的最大放大倍率约为2000倍,所以通过电子显微镜就能直接观察到某些重金属的原子和晶体中排列整齐的原子点阵。
1931年,德国的克诺尔和鲁斯卡,用冷阴极放电电子源和三个电子透镜改装了一台高压示波器,并获得了放大十几倍的图象,证实了电子显微镜放大成像的可能性。
1932年,经过鲁斯卡的改进,电子显微镜的分辨能力达到了50纳米,约为当时光学显微镜分辨本领的十倍,于是电子显微镜开始受到人们的重视。
到了二十世纪40年代,美国的希尔用消像散器补偿电子透镜的旋转不对称性,使电子显微镜的分辨本领有了新的突破,逐步达到了现代水平。
在中国,1958年研制成功透射式电子显微镜,其分辨本领为3纳米,1979年又制成分辨本领为0.3纳米的大型电子显微镜。
电子显微镜的分辨本领虽已远胜于光学显微镜,但电子显微镜因需在真空条件下工作,所以很难观察活的生物,而且电子束的照射也会使生物样品受到辐照损伤。
其他的问题,如电子枪亮度和电子透镜质量的提高等问题也有待继续研究。
分辨能力是电子显微镜的重要指标,它与透过样品的电子束入射锥角和波长有关。
可见光的波长约为300~700纳米,而电子束的波长与加速电压有关。
当加速电压为50~100千伏时,电子束波长约为0.0053~0.0037纳米。
由于电子束的波长远远小于可见光的波长,所以即使电子束的锥角仅为光学显微镜的1%,电子显微镜的分辨本领仍远远优于光学显微镜。
电子显微镜由镜筒、真空系统和电源柜三部分组成。
镜筒主要有电子枪、电子透镜、样品架、荧光屏和照相机构等部件,这些部件通常是自上而下地装配成一个柱体;真空系统由机械真空泵、扩散泵和真空阀门等构成,并通过抽气管道与镜筒相联接;电源柜由高压发生器、励磁电流稳流器和各种调节控制单元组成。

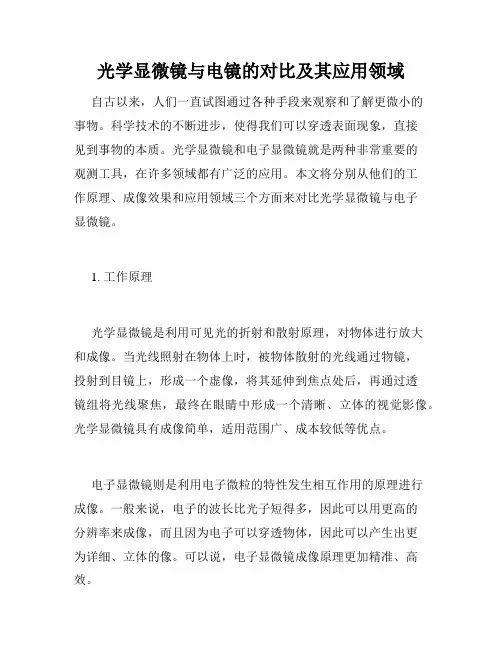

光学显微镜与电镜的对比及其应用领域自古以来,人们一直试图通过各种手段来观察和了解更微小的事物。
科学技术的不断进步,使得我们可以穿透表面现象,直接见到事物的本质。
光学显微镜和电子显微镜就是两种非常重要的观测工具,在许多领域都有广泛的应用。
本文将分别从他们的工作原理、成像效果和应用领域三个方面来对比光学显微镜与电子显微镜。
1. 工作原理光学显微镜是利用可见光的折射和散射原理,对物体进行放大和成像。
当光线照射在物体上时,被物体散射的光线通过物镜,投射到目镜上,形成一个虚像,将其延伸到焦点处后,再通过透镜组将光线聚焦,最终在眼睛中形成一个清晰、立体的视觉影像。
光学显微镜具有成像简单,适用范围广、成本较低等优点。
电子显微镜则是利用电子微粒的特性发生相互作用的原理进行成像。
一般来说,电子的波长比光子短得多,因此可以用更高的分辨率来成像,而且因为电子可以穿透物体,因此可以产生出更为详细、立体的像。
可以说,电子显微镜成像原理更加精准、高效。
2. 成像效果在成像效果上,光学显微镜在观测晶体、细胞和光学元件等方面的应用具有很大的优势。
由于可见光的波长较长,因此它具有一定的穿透性,能够看到对物体表面具有透明、凹凸和色彩等的表征。
同时光学显微镜通过电子器件所无法实现的高倍率放大技术,让其成为生物学和医学等领域的重要工具。
电子显微镜具有更高的分辨率、更为精细的成像效果以及更多的拓扑与形态信息。
然而,由于电子显微镜需要使用电子束来进行成像,因此在观察非导体材料时尤其容易出现样品烧毁的问题,同时其仪器的设备更加昂贵,对操作者的要求也更加严格。
3. 应用领域在应用领域上,光学显微镜广泛用于生物学、医学以及材料科学等领域。
它非常适用于在不破坏样品结构的情况下,观察样品的显微结构、纹理、元件等一系列细节信息。
电子显微镜则主要应用于物质结构分析和观测方面,因此其应用范围也比较小。
它可以用于艺术品、材料分析、分子成像等领域,不过因为其成本更高,学习成本也更高,所以使用仪器的人员也相对较少。

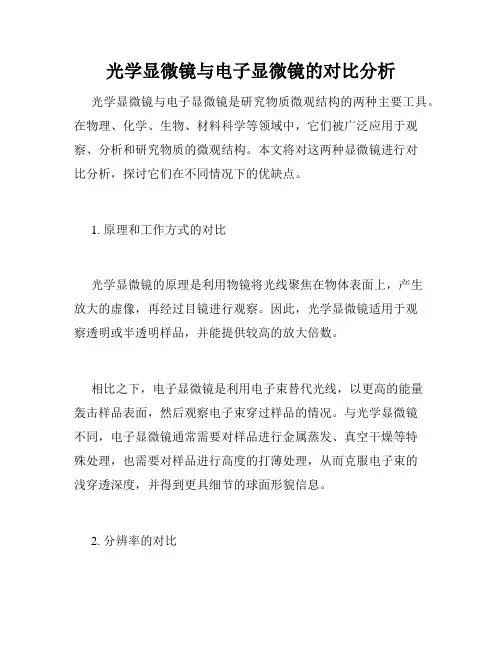

光学显微镜与电子显微镜的对比分析光学显微镜与电子显微镜是研究物质微观结构的两种主要工具。
在物理、化学、生物、材料科学等领域中,它们被广泛应用于观察、分析和研究物质的微观结构。
本文将对这两种显微镜进行对比分析,探讨它们在不同情况下的优缺点。
1. 原理和工作方式的对比光学显微镜的原理是利用物镜将光线聚焦在物体表面上,产生放大的虚像,再经过目镜进行观察。
因此,光学显微镜适用于观察透明或半透明样品,并能提供较高的放大倍数。
相比之下,电子显微镜是利用电子束替代光线,以更高的能量轰击样品表面,然后观察电子束穿过样品的情况。
与光学显微镜不同,电子显微镜通常需要对样品进行金属蒸发、真空干燥等特殊处理,也需要对样品进行高度的打薄处理,从而克服电子束的浅穿透深度,并得到更具细节的球面形貌信息。
2. 分辨率的对比光学显微镜的分辨率取决于物镜的折射率和数值孔径,一般最高只能达到200-300纳米。
相比之下,电子显微镜利用电子束的波长远远小于可见光波长的弱点,可以产生比光学显微镜更高的分辨率。
近年来,随着透射电子显微镜(TEM)电子光源的发展、样品处理技术的改进、以及计算机技术的普及,分辨率已经达到亚埃的数量级。
这种分辨率对于研究材料的结构、表面变形等现象非常有用。
3. 成像质量的对比由于光学显微镜的成像原理,它在观察透明样品、亦或者形貌微小,深度复杂的三维形貌物体时,容易出现像差。
这个问题对于光学显微镜来说是很难避免的,因为它受限于物像的传输和成像系统,并且成像质量和保真度和样品发出的光线有着很大的关系。
相较之下,电子显微镜的成像质量要好于光学显微镜,因为电子显微镜利用的是电信号而非光信号,不受光学像差的影响。
此外,基于其非光学成像的特点,电子显微镜对比度较高、成像的色彩具备一定的知识含量,适用于高质量、高分辨率的表面成像。
4. 应用领域的对比光学显微镜的优点在于成像速度快、成本低、对样品形貌的高度限制较少,可被应用于从教育、材料科学到生物学的许多领域,比如:在生物学领域,可以用于观察细胞组织和细胞培养;在材料科学中,可以用于检查材料的纯度、结构,甚至用于检查表面嵌入的缺陷。

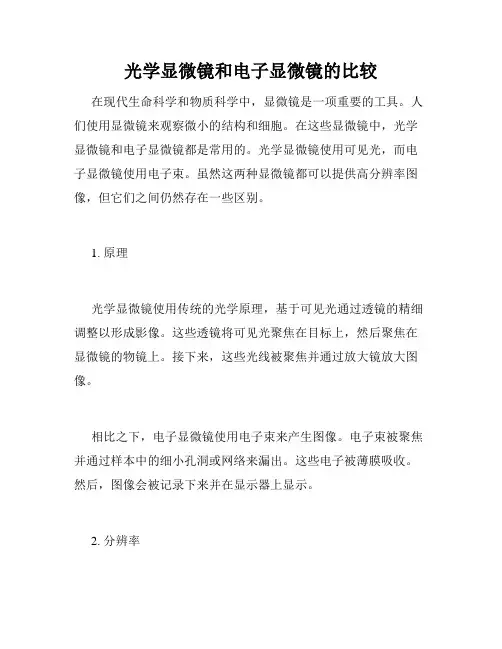

光学显微镜和电子显微镜的比较在现代生命科学和物质科学中,显微镜是一项重要的工具。
人们使用显微镜来观察微小的结构和细胞。
在这些显微镜中,光学显微镜和电子显微镜都是常用的。
光学显微镜使用可见光,而电子显微镜使用电子束。
虽然这两种显微镜都可以提供高分辨率图像,但它们之间仍然存在一些区别。
1. 原理光学显微镜使用传统的光学原理,基于可见光通过透镜的精细调整以形成影像。
这些透镜将可见光聚焦在目标上,然后聚焦在显微镜的物镜上。
接下来,这些光线被聚焦并通过放大镜放大图像。
相比之下,电子显微镜使用电子束来产生图像。
电子束被聚焦并通过样本中的细小孔洞或网络来漏出。
这些电子被薄膜吸收。
然后,图像会被记录下来并在显示器上显示。
2. 分辨率在显微镜中,分辨率是非常重要的。
它通常用于表征能够被显微镜区分的两个点的最小距离。
相比之下,电子显微镜的分辨率非常高。
它可以分辨出更细微的变化,因为电子束具有更短的波长。
基于电子束的成像原理,电子显微镜比光学显微镜具有更高的分辨率,可以观察到更小的物质。
3. 样本制备样本制备对于显微镜成像也是重要的因素。
制备样本时,应该确保它们是细致且稳定的。
这对光学显微镜非常重要,因为它需要考虑光的成像模式。
如果样品不恰当,那么它可能无法通过镜头得到清晰的影像。
相比之下,电子显微镜制备样本需要更加复杂,需要将样本切片到几微米的厚度,以便电子束可以穿透和传播,像是怎么制备样品对电镜有更多的要求,样品必须是超薄且具有导电性,否则它们可能遭受到电离过程。
4. 成本除了成像方式,显微镜的成本也是一个重要考量因素。
光学显微镜通常比电子显微镜便宜得多。
它们使用的配件也非常常见,所以它们对于学生或新科学家来说是非常适合的。
相比之下,电子显微镜的设备和维护成本都非常昂贵。
它们的生产和维护通常需要相当大的风险投资。
此外,护理电子显微镜的人员需要接受特殊的培训,因为操作失误可能会损坏设备。
结论综上所述,电子显微镜和光学显微镜之间存在一些区别。

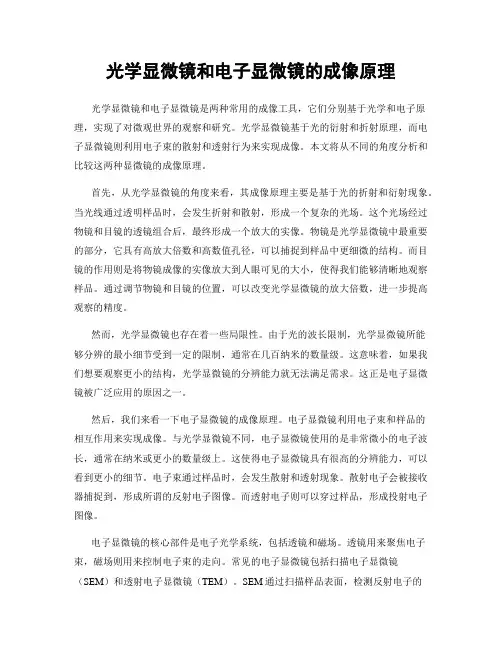

光学显微镜和电子显微镜的成像原理光学显微镜和电子显微镜是两种常用的成像工具,它们分别基于光学和电子原理,实现了对微观世界的观察和研究。
光学显微镜基于光的衍射和折射原理,而电子显微镜则利用电子束的散射和透射行为来实现成像。
本文将从不同的角度分析和比较这两种显微镜的成像原理。
首先,从光学显微镜的角度来看,其成像原理主要是基于光的折射和衍射现象。
当光线通过透明样品时,会发生折射和散射,形成一个复杂的光场。
这个光场经过物镜和目镜的透镜组合后,最终形成一个放大的实像。
物镜是光学显微镜中最重要的部分,它具有高放大倍数和高数值孔径,可以捕捉到样品中更细微的结构。
而目镜的作用则是将物镜成像的实像放大到人眼可见的大小,使得我们能够清晰地观察样品。
通过调节物镜和目镜的位置,可以改变光学显微镜的放大倍数,进一步提高观察的精度。
然而,光学显微镜也存在着一些局限性。
由于光的波长限制,光学显微镜所能够分辨的最小细节受到一定的限制,通常在几百纳米的数量级。
这意味着,如果我们想要观察更小的结构,光学显微镜的分辨能力就无法满足需求。
这正是电子显微镜被广泛应用的原因之一。
然后,我们来看一下电子显微镜的成像原理。
电子显微镜利用电子束和样品的相互作用来实现成像。
与光学显微镜不同,电子显微镜使用的是非常微小的电子波长,通常在纳米或更小的数量级上。
这使得电子显微镜具有很高的分辨能力,可以看到更小的细节。
电子束通过样品时,会发生散射和透射现象。
散射电子会被接收器捕捉到,形成所谓的反射电子图像。
而透射电子则可以穿过样品,形成投射电子图像。
电子显微镜的核心部件是电子光学系统,包括透镜和磁场。
透镜用来聚焦电子束,磁场则用来控制电子束的走向。
常见的电子显微镜包括扫描电子显微镜(SEM)和透射电子显微镜(TEM)。
SEM通过扫描样品表面,检测反射电子的强度变化来获取图像。
而TEM则通过透射电子的方式,观察样品内部的结构。
两者都能够提供高分辨率的图像,使得研究者能够更好地理解和探索微观世界。

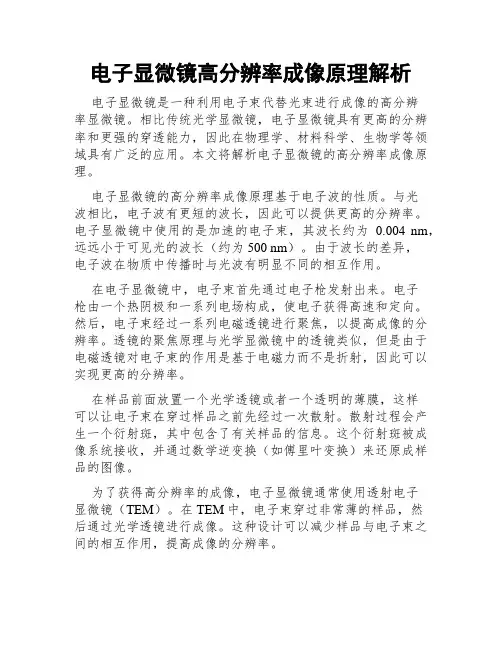

电子显微镜高分辨率成像原理解析电子显微镜是一种利用电子束代替光束进行成像的高分辨率显微镜。
相比传统光学显微镜,电子显微镜具有更高的分辨率和更强的穿透能力,因此在物理学、材料科学、生物学等领域具有广泛的应用。
本文将解析电子显微镜的高分辨率成像原理。
电子显微镜的高分辨率成像原理基于电子波的性质。
与光波相比,电子波有更短的波长,因此可以提供更高的分辨率。
电子显微镜中使用的是加速的电子束,其波长约为0.004 nm,远远小于可见光的波长(约为500 nm)。
由于波长的差异,电子波在物质中传播时与光波有明显不同的相互作用。
在电子显微镜中,电子束首先通过电子枪发射出来。
电子枪由一个热阴极和一系列电场构成,使电子获得高速和定向。
然后,电子束经过一系列电磁透镜进行聚焦,以提高成像的分辨率。
透镜的聚焦原理与光学显微镜中的透镜类似,但是由于电磁透镜对电子束的作用是基于电磁力而不是折射,因此可以实现更高的分辨率。
在样品前面放置一个光学透镜或者一个透明的薄膜,这样可以让电子束在穿过样品之前先经过一次散射。
散射过程会产生一个衍射斑,其中包含了有关样品的信息。
这个衍射斑被成像系统接收,并通过数学逆变换(如傅里叶变换)来还原成样品的图像。
为了获得高分辨率的成像,电子显微镜通常使用透射电子显微镜(TEM)。
在TEM中,电子束穿过非常薄的样品,然后通过光学透镜进行成像。
这种设计可以减少样品与电子束之间的相互作用,提高成像的分辨率。
另一种常用的电子显微镜是扫描电子显微镜(SEM)。
在SEM中,电子束通过针尖和样品之间的空间,而不是穿过样品。
电子束扫描样品表面,并通过扫描电子显微镜的探测器接收反射、透射、散射的电子,然后将这些信号转化为图像。
SEM通常用于观察样品表面的形貌和细微结构。
除了分辨率,电子显微镜的成像质量还取决于样品的制备和环境条件。
样品的制备通常涉及将样品切割成非常薄的切片,并在真空或低压环境中进行观察,以避免电子束与空气分子相互作用。
电子显微镜与光学显微镜的主要区别电子显微镜(包括透射电镜、扫描电镜)和光学显微镜的性能和特点比较如下:一、成像原理和反差来源电子显微镜的光源使用电子束,TEM是透射成像,可以观察样品内部的形态和结构,是二位图像。
而SEM是二次电子像,主要观察样品形貌的立体图像(即三维图像)。
光学显微镜是用可见光作为光源,样品是吸收成像,一般是彩色或黑白是二维图像。
在TEM中,入射电子束和样品相互作用,使透射电子带有样品信息,经磁透镜成像,放大后,在终屏上形成样品放大了的透射像。
图像的反差,有样品元素的散射能力所决定,即一般有样品是质量厚度所决定。
在SEM中,入射电子探针和样品作用,产生的信号电子(主要是二次电子),经光、电系统收集、放大处理,在显像管上成像,没有成像磁透镜。
图像反差取决于样品二次电子的产率。
TEM和SEM都可以用不同的探测器收集不同的信号电子,反映样品不同性质,对样品进行多种分析和研究,除研究形态结构外,配备波普仪、能谱仪等附件还可以进行微区成分分析。
二、分辨本领和放大倍数电子显微镜是利用短波长和电磁透镜来提高分辨率和控制改变放大倍数的连续性。
TEM 分辨本领是由像差决定的。
目前TEM的最高分辨率为0.1nm(超高压透射电镜)。
放大倍数最低几百倍,最高达150万倍(纳米分析电子显微镜),放大倍数由成像透镜提供。
SEM在超高真空条件下的分辨率的水平分辨率为0.14nm,垂直分辨率已达0.01nm的水平。
分辨本领主要取决与分子探针的入射电子束光斑的大小。
放大倍数最低10倍,最高大150万倍。
放大倍数由显微管偏转线圈电流和电镜扫描线圈电流之比决定。
两种电镜的放大倍数可以任意改变,连续可调。
光学显微镜的极限分辨率为200nm。
放大倍数1~2000倍。
三、视野、景深和焦深视野或视场指所能看到的被检样品的范围,与分辨本领和放大倍数有关。
景深是指电子束在试样上扫描时可获得清晰图像的深度范围。
对某一物点,不仅在焦面上可清晰成像,而且在焦面前后一定范围内,也可清晰成像,这个焦面前后的深度叫做焦深。
光学显微镜与电子显微镜:两种显微镜的对比及应用显微镜是一种用于观察微小物体的仪器,它可以将人眼无法看到的微小物体放大到我们可以看到的大小,从而帮助我们更好地理解生物、化学和物理等学科的知识。
随着现代科学的发展,人们发明了多种不同类型的显微镜,其中最常见的两种是光学显微镜和电子显微镜。
一、光学显微镜光学显微镜使用透镜系统来放大物体。
透镜把光聚焦到样品上,然后通过物镜放大样品中的图像。
光学显微镜的主要优点是易于使用、价格便宜,并且可以使用环保制备样品。
光学显微镜的分辨率取决于波长和透镜的质量,通常范围在0.2到0.5微米。
这种显微镜广泛应用于生物和材料科学领域。
二、电子显微镜与光学显微镜相比,电子显微镜(Transmission Electron Microscope,TEM)使用电子束代替光束来观察样品。
在TEM中,电子束通过样品并进入成像透镜,在这里电子会被聚焦并成为一个更小的电子束。
这个更小的电子束继续穿过样品并进入检测器,以创建出高分辨率的图像。
电子显微镜的分辨率比光学显微镜更高,能达到0.1纳米到0.2纳米的范围。
此外,电子显微镜还可以使用反射电镜表征和获取样品位置和形状信息。
另外,它还可以进行原子水平相关和解析,这是光学显微镜无法实现的。
这种显微镜广泛用于材料科学和纳米技术等研究领域。
三、两种显微镜的对比光学显微镜和电子显微镜都有各自的优缺点。
光学显微镜是最古老、最广泛使用的显微镜,因其低成本和易于使用等优点,成为生物学和材料科学家首选的显微镜。
然而,它有着分辨率较低的局限性,因此难以观察到原子级别的小结构。
电子显微镜则能够解决分辨率问题,特别是对于原子水平的研究,电子显微镜提供了独特的优势。
然而,虽然他是必要的,但电子显微镜成像和样品制备过程相对较为复杂,价格也较高,因此只有在特定领域使用才足够合适。
四、两种显微镜的应用光学显微镜广泛应用于生物、化学和材料科学等领域。
例如,在生物学中,研究人员可以使用光学显微镜观察细胞及其质点,理解细胞发生的生物过程。
人眼、光学显微镜以及电子显微镜成像原理、分辨率及其影响因素文章主要从人眼成像原理入手,逐步介绍光学显微镜以及电子显微镜的成像原理、分辨率和分辨率的影响因素。
分三部分作简要说明。
一人眼成像1 、人眼结构人眼成像原理图如下,所取的距离为250米,则人眼成像见下图1:图1 人眼结构原理图2 、成像原理自然界各种物体在光线的照射下,不同颜色可以反射出明暗不同的光线,这些光线透过角膜、晶状体、玻璃体的折射,眼球中的角膜和晶状体的共同作用,相当于一个“凸透镜”,在视网膜上形成倒立、缩小的实像,构成光刺激。
视网膜上的感光细胞(圆锥和杆状细胞)受光的刺激后,经过一系列的物理化学变化,转换成神经冲动,由视神经传入大脑层的视觉中枢,然后我们就能看见物体了,经过大脑皮层的综合分析,产生视觉,人就看清了正立的立体像。
人的眼睛是个复杂的成像系统,而人的大脑像CPU处理这些图像,让人能在视觉上感知到图像。
人眼成像最主要的是晶状体和视网膜。
晶状体调整眼睛的焦距是光束集中到富有视锥细胞和视柱细胞的视网膜上,在进行光电(生物电)变化,由视觉神经把信号传至大脑生成图像。
人类的目标就是能制造出能过可以和眼睛相媲美的视觉系统,这是机器智能化的关键部分。
3 、分辨率说及人眼分辨率首先需要知道如下几个概念:(1)视角:观看物体时,人眼对该物体所张的角度。
(2)分辨角:人眼的分辨角:指刚能看出两黑点时,两黑点对人眼的张角。
(3)分辨力:人眼分辨图像细节的能力称为分辨力,可用分辨角来衡量,分辨角的倒数为分辨力。
它也反映了人眼的视力。
分辨力还与照度及景物相对对比度有关。
人眼分辨率指的是人眼能够分辨两个相邻的点或者线的能力,通常以刚能被分开的两点或两线与眼睛瞳孔中心所成的张角表示。
其最小分辨的距离在0.2mm 左右。
要观察和分析更小的距离时,就必须借助于专门仪器。
观看物体时,能清晰看清视场区域对应的分辨率为2169 ×1213。
再算上上下左右比较模糊的区域,最后的分辨率在6000×4000。
光学显微镜的分辨率限制及应对策略光学显微镜是一种常用的科学仪器,被广泛应用于生物学、生物医学研究、材料科学等领域。
然而,由于光学显微镜的成像原理存在一定的物理限制,其分辨率在观察微观结构时受到一定的限制。
本文将重点讨论光学显微镜的分辨率限制及一些应对策略。
光学显微镜的分辨率限制主要受到两个因素的影响:衍射和散射。
根据衍射现象,当光线通过孔径较小的物体时,会出现衍射现象,从而导致图像的模糊。
而散射现象则是指光线在物体表面受到散射,导致图像的失真和模糊。
衍射限制是光学显微镜分辨率的主要限制因素之一。
根据衍射理论,光束通过一个小孔或孔径较小的透镜时,会在其后产生一系列的衍射光斑。
这种现象被称为Airy斑。
Airy斑的大小和形状取决于光束的波长和通过的孔径大小。
根据Rayleigh的判据,当两个图像中的极小值相距在一个Airy斑的半径之内时,这两个图像无法被分辨出来。
因此,光学显微镜的分辨率将受到波长和孔径的限制。
除了衍射限制外,散射也是光学显微镜的另一个分辨率限制因素。
当光线通过物体表面时,会与物体表面的颗粒、纹理等发生散射,导致光的传播方向发生改变,进而影响图像的清晰度和分辨率。
例如,对于生物样品中的细胞,细胞内的细小结构会造成光的散射,从而影响光学显微镜观察的细胞结构的清晰度。
针对光学显微镜的分辨率限制,科研人员提出了一系列的应对策略。
其中,超分辨显微镜技术是目前研究最为活跃和前沿的方向之一。
超分辨显微镜技术通过巧妙地设计和改进光学装置,克服了传统光学显微镜在分辨率方面的限制,实现了对生物样品中更细微结构的观察。
超分辨显微镜技术包括多种技术方法,如结构光显微镜(SLM)、刺激发射调制显微镜(STED)和单分子定位显微镜(SMLM)等。
这些技术方法的共同特点是在光学显微镜原有的基础上引入了额外的工艺或装置,以提升显微镜的分辨率。
例如,SLM利用结构光的干涉原理,将一束激光通过光栅或其他装置产生结构光,进而提高显微镜的分辨率。
光学显微镜的分辨率与成像原理光学显微镜是一种非常重要的光学仪器,它的应用范围非常广泛。
光学显微镜能够让人们观察微型组织、细胞和微生物等微观物体,对于微观世界的探索起到了非常关键的作用。
要想深入了解光学显微镜的分辨率与成像原理,需要从以下几个方面来进行分析。
一、分辨率的概念和定义分辨率是指仪器能够区分两个相邻点的最小距离。
在光学显微镜中,分辨率指的是仪器在观察微型组织、细胞和微生物等物体时,能够区分的两个最小相邻点之间的距离。
这个距离越小,光学显微镜的分辨率就越高,所能够观察的细节就越清晰。
二、光学显微镜的成像原理光学显微镜的成像原理与人眼的视觉原理相似,都是利用了光的折射和反射来形成图像。
光学显微镜的成像原理可以分为两个部分,即光源成像和透镜成像。
光源成像:光学显微镜的光源可以是自发光源或者外部光源,不同的光源对成像效果有所不同。
当光线经过光源照射到被观察样本上时,光线会被样本反射、折射和散射,形成光学显微镜所需要的信号。
透镜成像:光学显微镜中使用的透镜可以将光线汇聚到一个点上,形成清晰的图像。
透镜的成像效果与其焦距和形状密切相关。
透镜的孔径越大,焦距越短,成像效果越好。
三、影响光学显微镜分辨率的因素光学显微镜的分辨率受多种因素的影响,其中最主要的因素通常有以下几点:1. 光源的波长:光源的波长是决定光学显微镜分辨率的最重要因素之一。
波长越短,分辨率越高。
2. 透镜的孔径和焦距:透镜的孔径和焦距分别决定了透镜的成像能力和清晰度,直接影响到光学显微镜的分辨率。
3. 材料的折射率:当光线穿过不同材料时,会因为折射而发生偏离,这也是影响光学显微镜分辨率的重要因素之一。
四、光学显微镜的应用光学显微镜是一种非常常见的实验室仪器,它在生物医学、物理、化学等领域都有着广泛的应用。
例如,在生物医学领域中,利用光学显微镜可以观察细胞结构、生长和分裂的过程,对疾病的研究和治疗有着重要的作用。
五、光学显微镜的发展前景光学显微镜作为一种非常重要的仪器,其发展前景非常广阔。
电子显微镜的成像原理电子显微镜(electron microscopy)是指利用电子束代替光线来成像,以超高的分辨率观察物体内部的微小结构的一种高级显微镜。
与传统的光学显微镜相比,电子显微镜可以放大物体的细节高达1000倍以上,甚至可以观察到比原子还要小的结构,因此在材料科学、生物学、物理学等领域得到了广泛应用。
电子显微镜的成像原理是基于电子在物体上与原子核和电子云之间的作用。
其成像原理可以分为三个方面:电子源、透镜系统以及探测器。
一、电子源电子源是电子显微镜的核心之一,电子束的发射及其稳定性、聚焦度等关键参数的好坏直接影响着成像的质量。
电子源的作用是产生大量高能电子,起到“照亮”被观察样品的作用。
现代电子显微镜的电子源主要有热阴极和场发射电子枪。
热阴极电子源是指将电子枪内电子束打在热阴极上,来激发其产生大量高速电子,其优点是产生大量的电子,但是易受到环境的干扰而导致电子束的不稳定;场发射电子枪则是在金属尖端施加高压电场,在锯齿形的极点上集中电场,最终形成强力电子束,其优点是电子束更加稳定,能够产生更小的束斑,从而产生更高的分辨率。
二、透镜系统透镜系统是影响电子束成像分辨率和样品深度分辨率的关键因素。
透镜系统的作用是聚集和控制电子束,将电子束聚焦到极小的束斑点上,其数量和质量直接决定了电子显微镜能够得到的最高分辨率。
在电子显微镜中,透镜的种类主要有三种:电子磁场透镜、阴极透镜和热电子隔离器。
电子磁场透镜是基于磁场对电子束的影响而设计的一种透镜系统。
其原理是利用磁场对电子束进行聚焦,被聚焦的电子束通过样品后被焦散,从而形成图像。
阴极透镜和热电子隔离器则是通过改变电子管的极性、电压和电流大小等参数来调控电子束的聚焦度和数量,从而实现样品成像。
三、探测器探测器是电子显微镜接收电子束的部件,起到将电子透过样品后传出的信号转换成图像的作用。
探测器的作用是将样品的信号转换成可视的图像,其种类主要有漏极探测器、二级电子探测器、四极探测器和能量分散X射线谱仪等。
什么是光学显微镜、电子显微镜及两者的区别显微镜是一种精密的光学仪器,已有300多年的发展史。
自从有了显微镜,人们看到了过去看不到的许多微小生物和构成生物的基本单元——细胞。
什么是光学显微镜:光学显微镜是利用光学原理,把人眼所不能分辨的微小物体放大成像,以供人们提取微细结构信息的光学仪器。
什么是电子显微镜:电子显微镜是以电子束为照明源,通过电子流对样品的透射或反射及电磁透镜的多级放大后在荧光屏上成像的大型仪器,而光学显微镜则是利用可见光照明,将微小物体形成放大影像的光学仪器。
光学显微镜与电子显微镜的区别:概括起来,电镜与光镜主要有以下几个方面的区别:1.照明源不同。
电子显微镜所用的照明源是电子枪发出的电子流;而光学显微镜的照明源是可见光(日光或灯光),由于电子流的波长远短于光波波长,故电镜的放大及分辨率显著地高于光镜。
2.透镜不同。
电子显微镜中起放大作用的物镜是电磁透镜(能在中央部位产生磁场的环形电磁线圈);而光学显微镜的物镜则是玻璃磨制而成的光学透镜。
电子显微镜中的电磁透镜共有三组,分别与光镜中聚光镜、物镜和目镜的功能相当。
3.成像原理不同。
在电子显微镜中,作用于被检样品的电子束经电磁透镜放大后打到荧光屏上成像或作用于感光胶片成像。
其电子浓淡的差别产生的机理是,电子束作用于被检样品时,入射电子与物质的原子发生碰撞产生散射,由于样品不同部位对电子有不同散射度,故样品电子像以浓淡呈现;而光学显微镜中样品的物像以亮度差呈现,它是由被检样品的不同结构吸收光线多少的不同所造成的。
4.所用标本制备方式不同,电子显微镜观察所用组织细胞标本的制备程序较复杂,技术难度和费用都较高,在取材、固定、脱水和包埋等环节上需要特殊的试剂和操作,最后还需将包埋好的组织块放人超薄切片机切成50~100nm厚的超薄标本片;而光学显微镜观察的标本则一般置于载玻片上,如普通组织切片标本、细胞涂片标本、组织压片标本和细胞滴片标本等。
目前,不仅有能放大千余倍的光学显微镜,而且有放大几十万倍的电子显微镜,使我们对生物体的生命活动规律有了更进一步的认识。
光学显微镜与电子显微镜是两种不同的显微镜,二者在定义上,分类上,组成结构上有区别。
1、定义不同光学显微镜(英文Optical Microscope,简写OM)是利用光学原理,把人眼所不能分辨的微小物体放大成像,以供人们提取微细结构信息的光学仪器。
电子显微镜技术的应用是建立在光学显微镜的基础之上的,光学显微镜的分辨率为0.2μm,透射电子显微镜的分辨率为0.2nm,也就是说透射电子显微镜在光学显微镜的基础上放大了1000倍。
2、分类不同光学显微镜有多种分类方法,按使用目镜的数目可分为三目,双目和单目显微镜;按图像是否有立体感可分为立体视觉和非立体视觉显微镜;按观察对像可分为生物和金相显微镜等;按光学原理可分为偏光,相衬和微分干涉对比显微镜等。
电子显微镜按结构和用途可分为透射式电子显微镜、扫描式电子显微镜、反射式电子显微镜和发射式电子显微镜等。
3、组成结构不同显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。
广义的说也包括照明光源、滤光器、盖玻片和载玻片等。
电子显微镜由镜筒、真空装置和电源柜三部分组成。
扩展资料:光学显微镜的原理:显微镜是利用凸透镜的放大成像原理,将人眼不能分辨的微小物体放大到人眼能分辨的尺寸,其主要是增大近处微小物体对眼睛的张角(视角大的物体在视网膜上成像大),用角放大率M表示它们的放大本领。
电子显微镜的种类:电子显微镜按结构和用途可分为透射式电子显微镜、扫描式电子显微镜、反射式电子显微镜和发射式电子显微镜等。
透射式电子显微镜常用于观察那些用普通显微镜所不能分辨的细微物质结构;扫描式电子显微镜主要用于观察固体表面的形貌,也能与X射线衍射仪或电子能谱仪相结合,构成电子微探针,用于物质成分分析;发射式电子显微镜用于自发射电子表面的研究。
人眼、光学显微镜以及电子显微镜成像原理、分辨率及其影响因素
文章主要从人眼成像原理入手,逐步介绍光学显微镜以及电子显微镜的成像原理、分辨率和分辨率的影响因素。
分三部分作简要说明。
一人眼成像
1 、人眼结构
人眼成像原理图如下,所取的距离为250米,则人眼成像见下图1:
图1 人眼结构原理图
2 、成像原理
自然界各种物体在光线的照射下,不同颜色可以反射出明暗不同的光线,这些光线透过角膜、晶状体、玻璃体的折射,眼球中的角膜和晶状体的共同作用,相当于一个“凸透镜”,在视网膜上形成倒立、缩小的实像,构成光刺激。
视网膜上的感光细胞(圆锥和杆状细胞)受光的刺激后,经过一系列的物理化学变化,转换成神经冲动,由视神经传入大脑层的视觉中枢,然后我们就能看见物体了,经过大脑皮层的综合分析,产生视觉,人就看清了正立的立体像。
人的眼睛是个复杂的成像系统,而人的大脑像CPU处理这些图像,让人能在视觉上感知到图像。
人眼成像最主要的是晶状体和视网膜。
晶状体调整眼睛的焦距是光束集中到富有视锥细胞和视柱细胞的视网膜上,在进行光电(生物电)变化,由视觉神经把信号传至大脑生成图像。
人类的目标就是能制造出能过可以和眼睛相媲美的视觉系统,这是机器智能化的关键部分。
3 、分辨率
说及人眼分辨率首先需要知道如下几个概念:
(1)视角:观看物体时,人眼对该物体所张的角度。
(2)分辨角:人眼的分辨角:指刚能看出两黑点时,两黑点对人眼的张角。
(3)分辨力:人眼分辨图像细节的能力称为分辨力,可用分辨角来衡量,分辨角的倒数为分辨力。
它也反映了人眼的视力。
分辨力还与照度及景物相对对比度有关。
人眼分辨率指的是人眼能够分辨两个相邻的点或者线的能力,通常以刚能被分开的两点或两线与眼睛瞳孔中心所成的张角表示。
其最小分辨的距离在0.2mm 左右。
要观察和分析更小的距离时,就必须借助于专门仪器。
观看物体时,能清晰看清视场区域对应的分辨率为2169 ×1213。
再算上上下左右比较模糊的区域,最后的分辨率在6000×4000。
4 、分辨率影响因素
分辨率的大小由视网膜分辨影像能力的大小来判定,具体是由眼的屈光介质
决定如角膜、晶体、玻璃体等,如果屈光介质变得混浊或存在不正即近视、远视、散光等时,即使视网膜功能良好,也会看不清。
二光学显微镜
1 、成像原理图
图2 光学显微镜成像原理图
2 、成像原理
古典的光学显微镜只是光学元件和精密机械元件的组合,它以人眼作为接收器来观察放大的像。
后来在显微镜中加入了摄影装置,以感光胶片作为可以记录和存储的接收器。
现代又普遍采用光电元件、电视摄象管和电荷耦合器等作为显微镜的接收器,配以微型电子计算机后构成完整的图象信息采集和处理系统。
表面为曲面的玻璃或其他透明材料制成的光学透镜可以使物体放大成像,光学显微镜就是利用这一原理把微小物体放大到人眼足以观察的尺寸。
近代的光学显微镜通常采用两级放大,分别由物镜和目镜完成。
被观察物体位于物镜的前方,被物镜作第一级放大后成一倒立的实象,然后此实像再被目镜作第二级放大,成一虚象,人眼看到的就是虚像。
而显微镜的总放大倍率就是物镜放大倍率和目镜放大倍率的乘积。
放大倍率是指直线尺寸的放大比。
3 、分辨率
光学显微镜的分辨率是指成像物体上能分辨出来的两个物点间的最小距离。
光学显微镜的分辨本领由于所用光波的波长而受到限制。
小于光波波长的物体因衍射而不能成像。
可见光的波长为390到770nm,因此光学显微镜的放大倍数一般为500-1000倍,分辨极限约200 nm。
几何光学上来说,主要是通过透镜的设计,材料的应用来消除色差以及像的畸变,物理光学上来说,就是增大数值孔径,扩大入瞳口径等。
来获得清晰的物象。
4 、分辨率影响因素
影响光学显微镜分辨率的主要是像差,再者就是光学的衍射了。
有很多种像差,有的可以消除有的只能改进,衍射在几何光学范畴内是没办法解决的。
光学显微镜可以观察到由细胞到识别和辨认细胞器基本形态,主要受光的波长限制。
三电子显微镜
1 、成像原理图
借助光学显微镜,人们能用肉眼直接看到细胞、细菌和其他微生物,分辨本领可达200nm左右.但不管放大倍数具体多大,更小的东西始终看不清了。
在光学显微镜中,利用点光源发出的光波进入显微镜时,由于光的衍射,使成的像不是一个完全清晰的点,而是有一定大小的光斑.随着生产和科学技术的发展,人们对微观世界的探索要求越来越迫切,推动科学家发明了电子显微镜.这是受德布罗意物质波的启发而来的。
电子显微镜成像原理图如图3所示。
图 3 电子显微镜成像原理图
2 、成像原理
电子显微镜中有一个电子枪,电子在枪集束射出,正像光学显微镜中利用光学透镜的成像作用得到显微的放大像一样,在电子显微镜中用磁透镜,使电子束会聚成像。
我们把一片待观察的物体,例如一片很薄的晶体,放在电子显微镜中,电子束就会射向这片物体上,在一块荧光幕上就会得到一个放大的影像。
如果在电子显微镜中用感光的底片代替荧幕的话就可以得到一张微观世界的珍贵图片。
而一些特别好的电子显微镜,甚至可以观察到一些巨分子的结构!
3 、分辨率
电子显微镜是以电子束来代替可见光束,观察物体时,分辨率就没有波长要在可见光谱之内的限制,波长短,且能聚焦不过电子透镜无法作得像光学透镜那样完美。
因此理论上,电子显微镜所具有的分辨率并不可靠。
目前电子显微镜的分辨率可达10-7厘米(约为原子直径的两倍)。
通常电子显微镜的放大率是200~200 000倍,再经照相放大可达1000 000倍。
电子显微镜的分辨率(约0.2nm)。
电子显微镜可以观察的范围由细胞器结构一直到分子水平。
4 、分辨率影响因素
电子显微镜分辨率的提高取决于电磁透镜的制造水平不断提高,球差系数逐渐下降;电子显微镜的加速电压不断提高。
为了获得高亮度且相干性好的照明源,电子枪由早期的发夹式钨灯丝,发展到LaB6单晶灯丝,现在又开发出场发射电子枪。
从波的角度看,波长越短,衍射现象越不明显,因此,要提高成像分辨率必须改用波长比可见光短得多的射线.根据德布罗意物质波长关系式λ=h/mv,可
看出,要减小波长有两个途径:一是增大粒子质量;二是增大粒子速度。
电子显微镜采用了增大粒子速度的办法.它通过对电子的加速来提高电子的动能,从而缩短电子的波长.若加速电子所用的高压为U,只要提高加速电压U 就可以缩短电子射线的波长,所以也可以说电子显微镜是采用了提高加速电压的方法来提高显微镜的分辨本领的。
