板平法识图与钢筋算量

板平法识图与钢筋算量
• Y向根数=（3500-300-150）/150+1
10
现浇板构件 ❖板顶钢筋构造11G101-1p92
• 端支座构造：伸至支座对边弯折15d（与端支座负 筋构造相同）
• 中间支座有高差：同端支座 • 悬挑板：同端支座 11G101-1p95 • 遇洞口：弯折至板底11G101-1p101 • 折板：锚固la 11G101-1p95 • 光圆钢筋末端加弯钩 • 起步距离s/2
现浇板平法识图与钢筋算量
现浇板的类型
现浇板平法识图
2
现浇板构件 ❖现浇板钢筋骨架
• （1）板底钢筋网+四周支座负筋 • （2）双层双向钢筋网 • （3）板底钢筋网+四周支座负筋+中间顶部温度筋
3
现浇板构件 ❖现浇板平法识图
• 集中标注和原位标注11G101-1P36
4
现浇板构件 ❖集中标注识图
8
现浇板构件
光圆钢筋带180度弯钩
9
现浇板构件 ❖板底钢筋构造
• X向底筋长=3500-300+2Xmax（150,5d）,下块根数= （2000-300-150）/150+1,上块根数=（2000-150-100150）/150+1
• Y向底筋长=2000+1800-150+Max（150,5d）100+max(100,5d)
5
❖原位标注识图
现浇板构件
6
现浇板构件 ❖现浇板钢筋骨架
• （1）板底钢筋网+四周支座负筋 • （2）双层双向钢筋网 • （3）板底钢筋网+四周支座负筋+中间顶部温度筋
7
现浇板构件 ❖板底钢筋构造
• 端支座构造：max(b/2,5d) 11G101-1P92 • 悬挑板：锚固12d 11G101-1P95 • 遇洞口：11G101-1P101 • 折板：锚固la 11G101-1P95 • 光圆钢筋末端加弯钩 • 起步距离s/2

平法识图钢筋常用计算公式

平法识图钢筋常用计算公式

法识图钢筋常用计算公式Ⅰ框架梁的钢筋钢筋的支座锚固判断：①.hc(柱宽)—柱的保护层厚度≥Lae=30d，为直锚，锚固值=Max（Lae，0.5Hc＋5d）②hc(柱宽)—柱的保护层厚度＜Lae=30d，为弯锚，锚固值=Max（hc保护层，0.4Lae）+15d1、上通长筋L＝通跨净跨长＋首尾端支座锚固值2、支座负筋长度（Ln/3和Ln/4为延伸长度）①端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值②中间支座负筋：第一排为：max（Ln右，Ln左）/3X2＋中间支座宽度；第二排为：max（Ln右，Ln左）/4X2中间支座宽度Ln右：中间支座右胯尽长，Ln左：中间支座左胯尽长注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

3、下部钢筋长度＝净跨长＋左右支座锚固值4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d（两端锚固长度）+2x6.25d（一级钢筋时：才有的两端的1800的弯钩长）抗扭钢筋：算法同通长钢筋5、箍筋箍筋长度＝（梁宽＋梁高）x2—4x保护层＋2xmax[（10d，75）+1.87d]箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）6、吊筋吊筋长度＝2X锚固+2X斜段长度+次梁宽度+2x50，其中框梁高度>800mm，夹角=60°；框梁高度≤800mm 夹角=45°当次梁高〉主梁高一半时，吊筋高度=主梁高—梁保护层厚度X2当次梁高≤主梁高一半时，吊筋高度=主梁高—梁保护层厚度—次梁高的一半Ⅱ板的钢筋计算1、板底筋单根长度=净长+支座锚固值+弯钩长度（1800的弯钩值6.25d）锚固长度：当板的支座为梁，钢筋混凝土时锚固长度=max（支座宽度一半，5d）；当板的支座为砖墙支座时，锚固长度=max(板厚，120)。

平法识图与钢筋算量 第3章 柱构件平法识图与钢筋计算

平法识图与钢筋算量 第3章 柱构件平法识图与钢筋计算

3.2 柱构件平法识图
3.2.2 柱构件截面注写方式与识图
01
柱构件截面 注写方式
02
柱构件截面 注写方式识
图
3.2 柱构件平法识图
3.2.3 柱构件列表注写方式与截面注写方式的区别
柱构件列表注写方式与截面注写方式存在一定的区别,见表3-5,可以看出,截面注写方式不再单 独注写箍筋类型表和柱列表,而是用直接在柱构件平面图上的截面注写,就包括列表注写中箍筋类 型及柱列表的内容。
3.3 柱构件钢筋构造与计算
由表3-6和表3-7钢筋构造可得基础插筋长度计算公式为 基础插筋(低位钢筋)长度=基础内插筋长度+非连接区长度+llE 基础插筋(高位钢筋)长度=基础内插筋长度+非连接区长度+2.3llE 特别说明:本书中提到的“低位钢筋”“高位钢筋”是相对于柱纵筋竖向连接点的位置而言 的,“低位钢筋”是相对于竖向连接点处于较低位置的柱纵筋,“高位钢筋”是相对于竖向连接点处于 较高位置的柱纵筋。
基础插筋的构造包括两部分:柱插筋在基础中的锚固部分和伸出基础的部分。
3.3 柱构件钢筋构造与计算
1.柱插筋在基础中的锚固构造与计算 柱插筋在基础中的锚固构造,见表3-6。
3.3 柱构件钢筋构造与计算
3.3 柱构件钢筋构造与计算
2.柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造与计算 柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造,见表3-7。
图3-7 截面识图
3.2 柱构件平法识图
(2)芯柱 ①如果某柱内部的中心位置设置芯柱,则在柱平面图引出芯柱编号。 ②芯柱的起止标高按设计标注,如图3-8所示。
3.2 柱构件平法识图
3.2 柱构件平法识图
芯柱定位随框架柱,不需要注写其与轴线的几何关系。 ④芯柱配筋,由设计者确定。 (3)纵筋 当柱(包括矩形柱、圆柱和芯柱)纵筋直径相同,各边根数也相同时,将纵筋注写在“全部纵筋” 一栏中;除此之外,柱纵筋分角筋、截面b 边一侧中部筋和h 边一侧中部筋三项分别注写(对于采用 对称配置的矩形截面柱,可仅注写一侧中部筋,对称边省略不注),见表3-4。

平法识图与钢筋计算(房建施工实战)ppt课件

平法识图与钢筋计算(房建施工实战)ppt课件
例 ： 2 φ22 + (4φ 12)
2 φ22 + 4 φ20
ቤተ መጻሕፍቲ ባይዱ
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时， 此项可加注下部纵筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者，按原位标注处理。 例 3Φ22；3Φ20
梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写字母 G 打头，接续注 写配置在梁两个侧面的总配筋值，且对称配置。例 G4Φ12。 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在梁两个侧面的总配筋 值，且对称配置。例 N6Φ22。 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。
原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有 纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某 跨时标注的数值。 原位标注：
1、梁支座上、下部纵筋 2、吊筋、附加箍筋
梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； 当梁箍筋为同一种间距及肢数时，则不需用斜线； 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号 内。 例 : Φ10@100/ 200(4)
当集中标注中的某项数值不适用于梁的某部位时，则将该项数 值原位标注，施工中，原位标注优先于集中标注。
原位标注
集中标注
200 200 3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
集中标注： 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加密区、肢数 3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）

平法识图独立基础钢筋识图与计算

平法识图独立基础钢筋识图与计算

钢筋构成

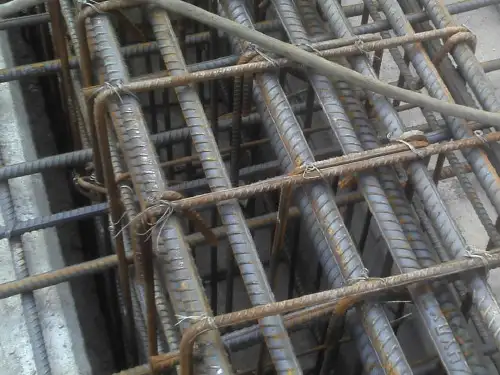

建筑工程中构件的钢筋骨架： 笼式：柱，梁，桩 网片式：独立基础、条形基础、筏 板、板、部分剪力墙、承台、楼梯
配筋构成表
B
(X、Y)DJJDJPFra bibliotek配筋构成表
重点掌握独立基础的以下配筋构造
配筋部位
情况
示例
① 两向配筋不同：
独立基础底板底部 配 筋 （ 以 B代表各
X向配筋以X打头，Y向 钢筋以Y打头
——配筋：底板顶部配筋
T：7 18＠100/Φ10＠200
1.以“T”打头，代表各种独立基础底板的顶部配筋 ① 双柱独立基础底板顶部配筋通常对称分布在双柱
中心线两侧，注写为： 先平行于轴线的双柱间纵向受力钢筋/后垂直于双柱
轴线的内侧分布筋。 当纵向受力筋在基础底板顶面非满布时，应注明总
根数；没注明总根数的，表示沿基础底板顶面满 布。 “T”后先注写受力筋（长方向），再注写分布筋（ 短方向），并用“ / ”分开。
1.建筑工程常见基础形式
建筑工程中常见的基础形式有：
➢独立基础、桩承台 ➢条形基础（梁板式、板式） ➢筏型基础（梁式、板式）
独立基础
独立基础一般用于框架结构中，又称为独立柱 基，见图左，独立基础的钢筋效果见图右。
条形基础
指基础长度 远远大于宽度 的一种基础形 式，布置在一 条轴线上且与 两条以上轴线 相交，见图上， 其钢筋效果见 图下。
2.按照图中标注，轴线 和 相交处的基础底面 标高（相对标高）应为:
A. -1.500 B. -1.800 C. -3.300 D. 4.200
【B】
知识回顾——钢筋计算
➢书上图1-16 ➢请计算此独 立基础底部钢 筋工程量。
新课讲解——独立基础钢筋计算

基础平法识图与钢筋计算

基础平法识图与钢筋计算
• ３.高级乘用车 • 高级乘用车具有封闭式车身， 前、后座之间可以设置隔板， 固定式
车顶， 硬顶， 有的顶盖可部分开启； 具有４ 个或４ 个以上座位， 至少两排， 后排座椅前可安装折叠式座椅； 具有４ 个或６ 个侧门和 ６ 个或６ 个以上侧窗， 也可有１ 个后开启门。
上一页 下一页 返回
单元一 机动车的分类
上一页 下一页 返回
单元一 机动车的分类
• １０.越野乘用车 • 在其设计上所有车轮同时驱动（包括一个驱动轴可以脱开的车辆），
或其几何特性（接近角、离去角、纵向通过角、最小离地间隙）、技 术特性（驱动轴数、差速锁止机构或其他形式的机构） 和性能（爬 坡度） 允许在非道路上行驶的一种乘用车。 • １１.专用乘用车 • 专用乘用车为载运乘员或物品并完成特定功能的乘用车， 它具备完 成特定功能所需的特殊车身和／ 或装备。 • （二） 商用车
下一页 返回
单元一 机动车的分类
• 根据我国现阶段汽车工业发展的特点， 乘用车又可以细分为普通乘 用车、活顶乘用车、高级乘用车、小型乘用车、敞篷车、舱背乘用车、 旅行车、多用途乘用车、短头乘用车、越野乘用车和专用乘用车等。
• １.普通乘用车 • 普通乘用车具有封闭式车身， 侧窗中柱或有或无， 固定式车顶， 硬
图６-９所示,列表注写见表６-２.
上一页 下一页 返回
６.２ 基础的平法识图
• 6.2.2 条形基础的平法识图
• １. 条形基础编号 • 各种条形基础编号,见表６-３. • 条形基础的平面注写方式可分为集中标注和原位标注两部分内容.条
形基础由基础梁和基础底板构成,如图６-１０所示. • ２.条形基础梁的平面注写方式 • (１)条形基础梁的集中标注. • １)注写基础梁编号(必注内容). • ２)注写基础梁截面尺寸(必注内容).

钢筋平法识图与钢筋算量

钢筋平法识图与钢筋算量
如果出现多层地下室，只有基础 层顶面和首层顶面是Hn/3其余均 为（1/6净高、500、柱截面长边） 取大值
41
3.1.3 钢筋计算-1层柱子主筋长度
纵筋长度＝首层层高-首层非连 接区Hn/6+max(Hn/6，hc，500)+ 搭接长度LlE
42
3.1.3 钢筋计算-中间层柱子主筋长度
纵筋长度＝中间层层高-当前层 非连接区+（当前层+1）非连接 区+搭接长度LlE 非连接区＝max（1/6Hn、500、 Hc）
47
3.1.3-柱箍筋加密区
注： 1、除具体工程设计标注有箍筋全 高加密的柱外，柱箍筋加密区应按本 图所示。 2、当柱采用搭接连接时，搭接区范围 内箍筋需加密。 3、当柱在某楼层各向均无梁连接时， 计算箍筋加密范围采用Hn按该跃层柱 的总净高取用。
1、底层柱根加密区长度为Hn/3,其余 柱加密区长度为max{柱长边尺寸 ,Hn/6,500}。 2、每层柱加密范围为：柱上部、下部 加密区，梁高范围，纵筋搭接范围。
所受的力传递给混凝土所需的长度，承载上部所受的荷载 。
29
柱基础插筋长度计算
❖ 小结
❖ 当基础高度〈 锚固长度: ❖ 柱基础插筋长度=15d+（基础高度-基础底筋直径-50-保护层）+Hn/3 ❖ 当基础高度 〉锚固长度:
柱基础插筋长度=max(150,6d) +(基础高度-基础底筋直径-50-保护层 )+Hn/3 ❖ Hn=层高-梁高 ❖ d =插筋直径
钢筋工程（算量与计价）
课 程内容
1
钢筋工程概述
2
钢筋工程量计算规则
3
平法介绍与钢筋算量
4
定额应用

钢筋平法识图及算量入门

钢筋平法识图及算量入门
第二排为该跨净跨长＋(Lｎ/4＋前中间支座值）+(Ln/4+后中间支座值)。
其他钢筋计算同首跨钢筋计算。 ﻫ三、尾跨钢筋计算 ﻫ类似首跨钢筋计算 ﻫ
四、悬臂跨钢筋计算 ﻫ1、主筋 ﻫ 软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋，如下图所示 ﻫ
ﻫﻫ7、吊筋 ﻫ吊筋长度=2＊锚固+2*斜段长度+次梁宽度＋２*50，其中框梁高度>800mm 夹角=60°
≤８00mｍ 夹角=45° ﻫ二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3+中间支座值＋Ln/3;
第二排为Ｌn/4+中间支座值+Lｎ/4 ﻫ注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度: ﻫ第一排为该跨净跨长+(Lｎ／３+前中间支座值)+（Ｌn／３+后中间支座值)；
2、端支座负筋 ﻫ 端支座负筋长度:第一排为Ln/3+端支座锚固值； ﻫ 第二排为Lｎ／4+端支座锚固值 ﻫ3、下部钢筋
下部钢筋长度=净跨长＋左右支座锚固值 ﻫ注意:下部钢筋不论分排与否，计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。 ﻫ以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢? ﻫ 现在我们来总结一下以上三类钢筋的支座锚固判断问题:
支座宽≥Ｌae且≥0．5Hｃ＋5d,为直锚,取Max{Laｅ,0．５Hc+5d }。
钢筋的端支座锚固值＝支座宽≤Ｌaｅ或≤0.5Hc＋５ｄ，为弯锚,取Max{Ｌae，支座宽度-保护层＋1５d ｝。 ﻫ钢筋的中间支座锚固值＝Max{Lae，0.５Ｈc+5d ｝

平法识图与钢筋算量

平法识图与钢筋算量

2021/3/27
20
钢筋机械接
2021/3/27
21
▪ 1.s叫钢筋保护层？ ▪ 1.**答：受力钢筋外边缘至混凝土表面的距
离。
▪
▪ 2.箍筋在梁柱保护层的里边还是外边？ ▪ 2.**答：箍筋是含在纵筋保护层的里边。
▪ 3..框架梁纵筋的保护层一般应该是多少毫 米？
20▪21/33/27.**答：应该是25毫米。
10.对于25%面积百分率，8根钢筋允许几根 在同一区段连接？
10.**答：允许2根在同一区段连接。
2021/3/27
25
项目二 梁平法识图与钢筋计算
一、框架梁上部钢筋计算 上部通长筋
2021/3/27
15
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
2021/3/27
16
板钢筋保护层
2021/3/27
17
钢筋绑扎搭接
2021/3/27
18
搭接：钢筋长度不够需要接长所发生的驳 接。
１、绑扎搭接； ２、焊接接头； ３、机械连接。
2021/3/27
19
纵向受拉钢筋的绑扎搭接长度
纵向受拉钢筋的绑扎搭接长度是以锚固长
度为先决条件，再根据纵向钢筋搭接接头 的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混 为一谈，各类构件各有具体要求。
✓ 施工现场下料时，钢筋按中轴线长度计算长度 和重量。
2021/3/27
11
锚固长度在101-1.3.4图集中总分两种：非抗 震与抗震，内容是不同的。

11G1011 平法识图和钢筋量计算

11G1011 平法识图和钢筋量计算

上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
资料仅供参考
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
18
资料仅供参考
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
19
返回
资料仅供参考
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
抗震楼层框架梁纵向钢筋构造----端支座直锚
51
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
52
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
53
资料仅供参考
抗震楼层框架梁纵向钢筋构造----上部纵筋
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
12
资料仅供参考
平法图集介绍
❖陈青来 ❖被国家科委列为《 “九五”国家级科技成果重
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
资料仅供参考
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
置, ✓ 基础厚在0.5米左右,马凳筋应≥Φ14,间隔1.0米交错布置。 ✓ 平台板厚在0.12-0.15米左右,马凳筋应≥Φ10,间隔0.8米交
错布置,
✓ 平台板厚在0.2米左右,马凳筋应≥Φ12,间隔0.8米交错布置,
马凳做法一横筋约1.2-1.5米,再焊上相应的三角支架,马凳的 高度为扣去砼保护层,扣去相应的钢筋
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
板钢筋保护层
温州的设防烈度＝6，温州的抗震等级一般为3级和非抗震级。
锚固：
为了使钢筋不被拔出就必须有一定的埋入长度使得钢
筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚
灌注桩钢筋笼的钢筋 [例题]
灌注桩钢筋笼的钢筋
灌注桩钢筋笼的钢筋
一个标准灌注桩的钢筋笼的钢筋用量 纵向主筋的计算： Φ12的比重：0.888kg/m Φ12的长度：20.0+0.5+2*42*0.012（搭接）＝21.37m ① Φ12的总重量：0.888*21.37*6＝113.854kg 螺旋箍筋的计算 主筋的保护层：40mm，所以箍筋的保护层：30mm Φ6的的比重：0.222kg/m 螺旋箍筋的水平投影长度：2R＝3.14*（0.5-0.03*2）＝1.3815m Φ6的长度：
标注说明
上图集中标注： • KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的上部通长筋； • G4Φ10表示四 根一级、直径是10的腰筋； • （-0.100）表示梁顶标高； 原位标注： • 2Φ25+2Φ22表示该处钢筋为2根直径是25,加上2根直径
第八讲 钢筋工程清单和清单计价
• 第三节 • 第四节
基本知识 及相关概念 平法识图与清单计价
第三节 基本知识及相关概念
1、钢筋种类: 1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷
拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级
I级——HPB235; II级——HRB335; Ⅲ级——HRB435
固长度：La;抗震锚固长度:Lae [Lae ≈ 35d]
弯钩：为了保证可靠粘结与锚固光圆钢末 端做成的弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧 缩短，轴线长度不变。因弯曲处形成圆弧 而量尺寸又是延直线外，量外包尺寸，因 此弯曲钢筋的量度尺寸大于下料尺寸，两 者之间的差值叫弯曲调整值。
板钢筋布置
第四节 平法识图与清单计价
1. 现浇混凝土钢筋、预制构件钢筋、钢筋笼工程量，按设计图 示钢筋长度乘以单位长度理论质量，以t计算。
2. 现浇构件中固定位置的支撑钢筋、双层钢筋用的“铁马”、 伸出构件的锚固钢筋、预制构件的吊钩等，应并入钢筋工程 量内。
•第四节 平法识图与清单计价
平法03G——梁、柱、板
( 0.22 1.38152 ) *( 20 1) 2*11.9*0.00（6 135弯钩） 0.2
145.02m
②Φ6的总重量：145.02*0.222＝32.19kg
灌注桩钢筋笼的钢筋
一个标准灌注桩的钢筋笼的钢筋用量 加强筋的计算。 （加强筋在主筋的内侧在主筋外侧都可，现假设筋在主筋外侧） Φ12的的比重：0.888kg/m 加强筋的保护层：40mm 2 R＝3.14*（0.5-0.04*2）＝1.5245m 根数：20/2+1＝11 ③加强筋Φ12的总重量：0.888*1.5245*11＝13.538kg
常见钢筋混凝土构件分类
角柱 边柱 中柱
普通楼板、屋 面板
•桩 •梁 •柱 •板 •剪力墙 •楼梯 •基础
预制桩 灌注桩
框架梁 次梁 圈梁 悬挑梁
带型基础 独立基础
等
灌注桩钢筋笼的钢筋
灌注桩的钢筋笼有三种钢筋：纵向主筋，螺旋箍筋和加强筋。
灌注桩钢筋笼的钢筋
《建筑桩基技术规范》JGJ 94-94 4.2.4.2 混凝土桩的桩顶主筋应伸入承台内，其锚固长度不宜小于 30倍主筋直径，对于抗拔桩基不应小于40倍主筋直径。预应力混 凝土桩可采用钢筋与桩头钢钣焊接的连接方法。钢桩可采用在 桩头加焊锅型钣或钢筋的连接方法。
✓ 算量按钢筋外皮计算长度和重量，
✓ 施工现场下料时，钢筋按中轴线长度计算长度 和重量。
搭接：钢筋长度不接头； ３、机械连接。
钢筋绑扎搭接
钢筋机械接
钢筋的计算
• 钢筋增加值（一般情况） • 1个180°的弯钩增加值：6.25d • 1个90°的弯钩增加值：8d • 1个135°的弯钩增加值：11.9d • 1个锚固增加值：35d • 1个搭结增加值：42d
单根重kg 33根重T
Φ12 Φ6 Φ12
113.85 32.19 13.538
3.757 1.062 0.447
5.266T
承台钢筋布置
承台钢筋布置
承台钢筋布置
承台钢筋布置
承台钢筋布置
承台钢筋布置
独立柱基础的钢筋布置
杯型基础的钢筋布置
无梁条型基础的钢筋布置
有梁条型基础的钢筋布置
后浇带的钢筋布置
梁中的钢筋类别
上部主筋 下部主筋 架立筋 箍筋 腰筋 拉筋 吊筋
中层端节点梁上部纵向钢筋的锚固
返回
中层中节点梁下部纵向钢筋的锚固
返回
梁的截面引起箍筋不同
箍筋的说明
03G 中的箍筋类型说明
2×2
2×3
2×4
3×2
3×3
3×4
4×4
拉筋
梁截面图
腰筋
剪力墙钢筋
马凳
✓ 一般基础厚在1米左右,马凳筋应≥Φ18,间隔1.2米交错布置， ✓ 基础厚在1.2-1.5米左右,马凳筋应≥Φ22,间隔1.2米交错布
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
第三节
二级钢筋 (HRB335)
基本知识及相关概念
一级钢筋 （HPB235）
第三节 基本知识及相关概念
预应力钢筋表示法
第三节 基本知识及相关概念
钢筋计算涉及概念
混凝土保护层 抗震等级 锚固 弯钩 搭接
