ANSYS有限元分析步骤2

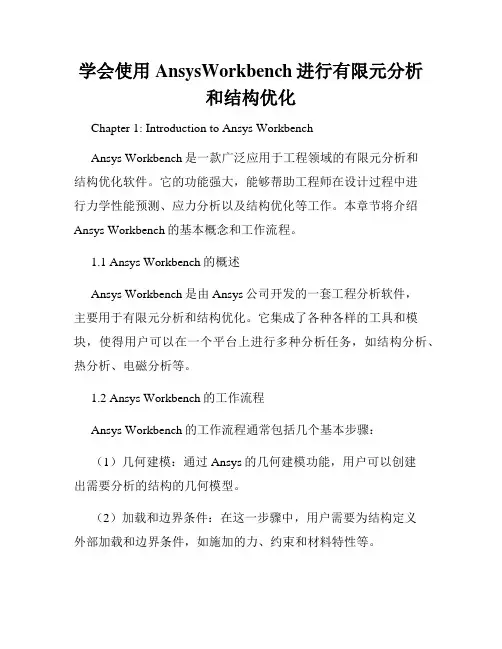

学会使用AnsysWorkbench进行有限元分析和结构优化Chapter 1: Introduction to Ansys WorkbenchAnsys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。

它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。

本章节将介绍Ansys Workbench的基本概念和工作流程。

1.1 Ansys Workbench的概述Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。

它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。

1.2 Ansys Workbench的工作流程Ansys Workbench的工作流程通常包括几个基本步骤：（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。

（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。

（3）网格生成：网格生成是有限元分析的一个关键步骤。

在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。

（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。

此外，用户还可以选择适合的分析模型，如静力学、动力学等。

（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。

（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。

Chapter 2: Finite Element Analysis with Ansys Workbench本章将介绍如何使用Ansys Workbench进行有限元分析。

我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。

有限元分析ANSYS简单入门教程有限元分析（finite element analysis，简称FEA）是一种数值分析方法，广泛应用于工程设计、材料科学、地质工程、生物医学等领域。

ANSYS是一款领先的有限元分析软件，可以模拟各种复杂的结构和现象。

本文将介绍ANSYS的简单入门教程。

1.安装和启动ANSYS2. 创建新项目(Project)点击“New Project”，然后输入项目名称，选择目录和工作空间，并点击“OK”。

这样就创建了一个新的项目。

3. 建立几何模型（Geometry）在工作空间内，点击左上方的“Geometry”图标，然后选择“3D”或者“2D”，根据你的需要。

在几何模型界面中，可以使用不同的工具进行绘图，如“Line”、“Rectangle”等。

4. 定义材料（Material）在几何模型界面中，点击左下方的“Engineering Data”图标，然后选择“Add Material”。

在材料库中选择合适的材料，并输入必要的参数，如弹性模量、泊松比等。

5. 设置边界条件（Boundary Conditions）在几何模型界面中，点击左上方的“Analysis”图标，然后选择“New Analysis”并选择适合的类型。

然后，在右侧的“Boundary Conditions”面板中，设置边界条件，如约束和加载。

6. 网格划分（Meshing）在几何模型界面中，点击左上方的“Mesh”图标，然后选择“Add Mesh”来进行网格划分。

可以选择不同的网格类型和规模，并进行调整和优化。

7. 定义求解器（Solver）在工作空间内，点击左下方的“Physics”图标，然后选择“Add Physics”。

选择适合的求解器类型，并输入必要的参数。

8. 运行求解器（Run Solver）在工作空间内，点击左侧的“Solve”图标。

ANSYS会对模型进行求解，并会在界面上显示计算过程和结果。

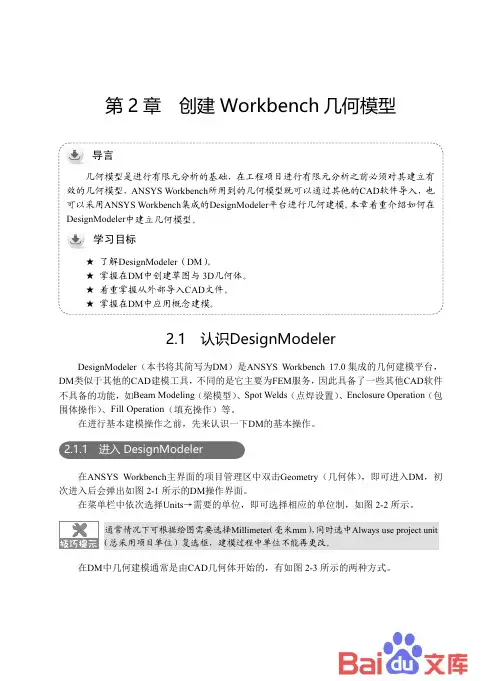

第2章 创建Workbench几何模型 几何模型是进行有限元分析的基础，在工程项目进行有限元分析之前必须对其建立有效的几何模型，可以采用★ 了解2.1 认识DesignModelerDesignModeler（本书将其简写为DM）是ANSYS Workbench 17.0集成的几何建模平台，DM类似于其他的CAD建模工具，不同的是它主要为FEM服务，因此具备了一些其他CAD软件不具备的功能，如Beam Modeling（梁模型）、Spot Welds（点焊设置）、Enclosure Operation（包围体操作）、Fill Operation（填充操作）等。

在进行基本建模操作之前，先来认识一下DM的基本操作。

2.1.1 进入DesignModeler在ANSYS Workbench主界面的项目管理区中双击Geometry（几何体），即可进入DM，初次进入后会弹出如图2-1所示的DM操作界面。

在菜单栏中依次选择Units→需要的单位，即可选择相应的单位制，如图2-2所示。

通常情况下可根据绘图需要选择Millimeter（毫米mm），同时选中Always use project unit（总采用项目单位）复选框，建模过程中单位不能再更改。

在DM中几何建模通常是由CAD几何体开始的，有如图2-3所示的两种方式。

ANSYS Workbe nch 17.0有限元分析从入门到精通图2-1 DM主界面图2-2 选择单位图2-3 进入DM建模方式 从外部活动的CAD系统（Pro/Engineer、SolidWorks等）中探测并导入当前的CAD文件，该导入方式为Plug-in模式（双向模式），具体方法为：在DM中选择菜单栏中的File（文件）→Attach to Active CAD Geometry命令（从活动的CAD系统中导入CAD几何体）。

当外部系统是开启时，则DM与CAD之间会存在关联性。

导入DM所支持的特定格式的几何体文件（Parasolid、SAT格式等），该导入方式为Reader 模式（只读模式），具体方法为：在DM中选择菜单栏中的File（文件）→ Import External Geometry File命令（导入外部几何体文件）。

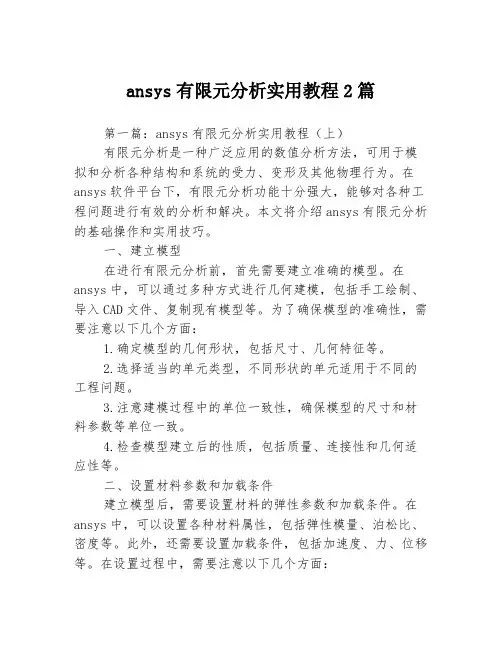

ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。

在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。

本文将介绍ansys有限元分析的基础操作和实用技巧。

一、建立模型在进行有限元分析前，首先需要建立准确的模型。

在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。

为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。

2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。

3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。

4.检查模型建立后的性质，包括质量、连接性和几何适应性等。

二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。

在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。

此外，还需要设置加载条件，包括加速度、力、位移等。

在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。

2.确保材料参数和加载条件设置正确。

3.考虑到不同工况下的加载条件，进行多组加载条件的设置。

三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。

在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。

在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。

2.考虑网格划分的效率和计算量，采用合理的网格划分策略。

3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。

四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。

在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。

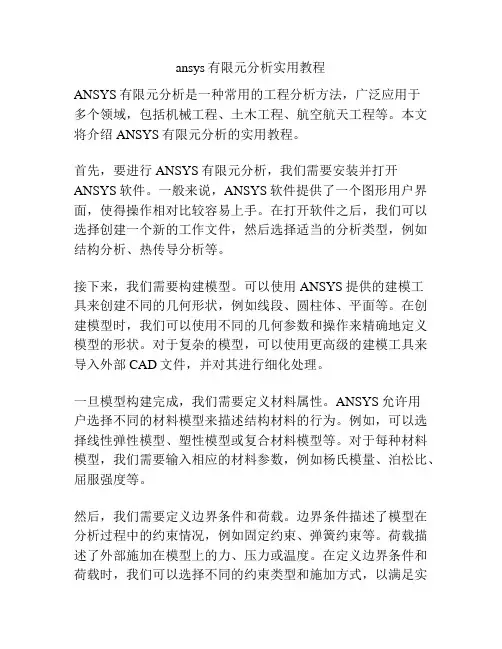

ansys有限元分析实用教程ANSYS有限元分析是一种常用的工程分析方法，广泛应用于多个领域，包括机械工程、土木工程、航空航天工程等。

本文将介绍ANSYS有限元分析的实用教程。

首先，要进行ANSYS有限元分析，我们需要安装并打开ANSYS软件。

一般来说，ANSYS软件提供了一个图形用户界面，使得操作相对比较容易上手。

在打开软件之后，我们可以选择创建一个新的工作文件，然后选择适当的分析类型，例如结构分析、热传导分析等。

接下来，我们需要构建模型。

可以使用ANSYS提供的建模工具来创建不同的几何形状，例如线段、圆柱体、平面等。

在创建模型时，我们可以使用不同的几何参数和操作来精确地定义模型的形状。

对于复杂的模型，可以使用更高级的建模工具来导入外部CAD文件，并对其进行细化处理。

一旦模型构建完成，我们需要定义材料属性。

ANSYS允许用户选择不同的材料模型来描述结构材料的行为。

例如，可以选择线性弹性模型、塑性模型或复合材料模型等。

对于每种材料模型，我们需要输入相应的材料参数，例如杨氏模量、泊松比、屈服强度等。

然后，我们需要定义边界条件和荷载。

边界条件描述了模型在分析过程中的约束情况，例如固定约束、弹簧约束等。

荷载描述了外部施加在模型上的力、压力或温度。

在定义边界条件和荷载时，我们可以选择不同的约束类型和施加方式，以满足实际工程需求。

在所有必要的输入参数都定义完毕后，我们可以运行分析并获得结果。

ANSYS将自动生成一个有限元网格，并根据输入的参数和模型条件进行求解。

在求解过程中，ANSYS将计算模型的应力、应变、变形等结果，并将其显示在图形界面上。

此外，ANSYS还提供了更高级的结果后处理工具，可以进行更深入的结果分析和可视化。

最后，我们可以根据分析结果来优化模型设计。

通过修改材料参数、几何形状或边界条件，我们可以评估不同设计方案的性能，并选择最佳的设计方案。

ANSYS提供了一套完整的优化工具，使得优化过程变得更加高效和准确。

ANSYS16.0有限元分析从⼊门到精通（第2版）ANSYS 16.0有限元分析从⼊门到精通(第2版)第⼀部分　基础知识1　绪论1.1　有限元法概述1.1.1　有限元法分析过程1.1.2　有限元的⽅法和理论⼿段1.2　ANSYS 16.0简介1.2.1　ANSYS启动与退出1.2.2　ANSYS操作界⾯1.2.3　ANSYS⽂件管理1.2.4　ANSYS分析流程1.2.5　分析实例⼊门1.3　本章⼩结2　APDL基础应⽤2.1　APDL参数2.1.1　参数的概念与类型2.1.2　参数命名规则2.1.3　参数的定义与复制操作2.1.4　参数的删除操作2.1.5　数组参数2.2　APDL的流程控制2.2.1　*GO分⽀语句2.2.2　*IF分⽀语句2.2.3　*DO循环语句2.2.4　*DOWHILE循环语句2.3　宏⽂件2.3.1　创建宏⽂件2.3.2　调⽤宏⽂件2.4　运算符、函数与函数编辑器2.5　本章⼩结3　实体建模3.1　实体建模操作概述3.2　⽤⾃下向上的⽅法建模3.3　⾃顶向下法3.4　外部程序导⼊模型3.5　常⽤建模命令汇总3.6　实体模型的建⽴3.7　本章⼩结4　划分⽹格4.1　定义单元属性4.2　设置⽹格划分控制4.2.1　智能⽹格划分4.2.2　全局单元尺⼨控制4.2.3　默认单元尺⼨控制4.2.4　关键点尺⼨控制4.2.5　线尺⼨控制4.2.6　⾯尺⼨控制4.2.7　单元尺⼨定义命令的优先顺序4.2.8　完成划分4.3　⽹格的修改4.3.1　清除⽹格4.3.2　⽹格的局部细化4.3.3　层状⽹格划分4.4　⾼级⽹格划分技术4.4.1　单元选择4.4.2　映射⽹格4.4.3　扫掠⽹格4.4.4　拉伸⽹格4.5　划分⽹格命令汇总4.6　本章⼩结5　加载5.1　载荷与载荷步5.1.1　载荷5.1.2　载荷步5.2　加载⽅式5.2.1　实体加载的特点5.2.2　有限元模型的加载特点5.3　施加载荷5.4　齿轮泵模型的加载5.5　耦合与约束⽅程5.5.1　耦合5.5.2　约束⽅程5.6　本章⼩结6　求解6.1　求解综述6.2　例题6.3　求解命令汇总6.4　本章⼩结7　后处理7.1　通⽤后处理器7.1.1　结果⽂件7.1.2　结果输出7.1.3　结果处理7.1.4　结果查看器7.2　时间历程后处理器7.2.1　时间历程变量浏览器7.2.2　定义变量7.2.3　显⽰变量7.3　本章⼩结第⼆部分　专题技术8　结构静⼒分析8.1　结构分析概述8.1.1　结构分析的定义8.1.2　静⼒学分析的基本概念8.1.3　结构静⼒学分析的⽅法8.2　开孔平板静⼒分析8.2.1　问题描述8.2.2　设置分析环境8.2.3　定义单元与材料属性8.2.4　建⽴模型8.2.5　划分⽹格8.2.6　施加边界条件8.2.7　求解8.2.8　显⽰变形图8.2.9　显⽰结果云图8.2.10　查看⽮量图8.2.11　查看约束反⼒8.2.12　查询危险点坐标8.3　平⾯应⼒分析8.3.1　问题描述8.3.2　设置分析环境8.3.3　定义⼏何参数8.3.4　选择单元8.3.5　定义实常数8.3.6　定义材料属性8.3.7　创建实体模型8.3.8　设定⽹格尺⼨并划分⽹格8.3.9　施加载荷并求解8.3.10　求解8.3.11　查看分析结果8.3.12　命令流8.4　本章⼩结9　模态分析9.1　模态分析的基本假设9.2　模态分析⽅法9.3　⽴体桁架结构模态分析9.3.1　问题描述9.3.2　分析9.3.3　设置环境变量9.3.4　设置材料属性9.3.5　创建⼏何模型9.3.6　划分⽹格9.3.7　施加约束9.3.8　设置分析类型9.3.9　设置分析选项9.3.10　求解9.3.11　观察固有频率结果9.3.12　读⼊数据结果9.3.13　观察振型等值线结果。

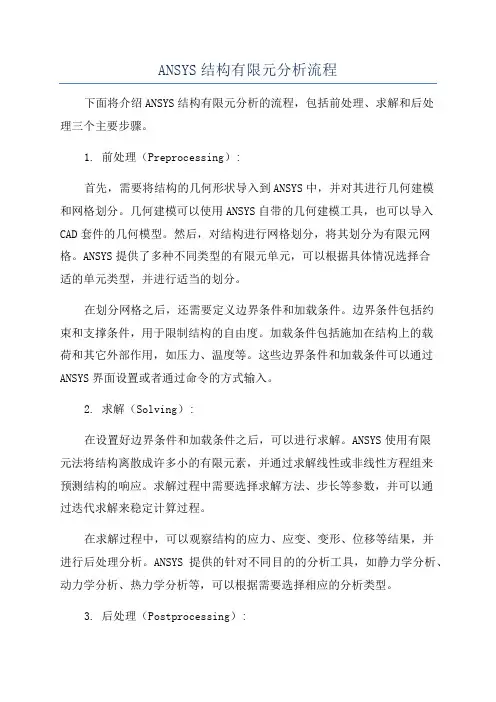

ANSYS结构有限元分析流程下面将介绍ANSYS结构有限元分析的流程，包括前处理、求解和后处理三个主要步骤。

1. 前处理（Preprocessing）:首先，需要将结构的几何形状导入到ANSYS中，并对其进行几何建模和网格划分。

几何建模可以使用ANSYS自带的几何建模工具，也可以导入CAD套件的几何模型。

然后，对结构进行网格划分，将其划分为有限元网格。

ANSYS提供了多种不同类型的有限元单元，可以根据具体情况选择合适的单元类型，并进行适当的划分。

在划分网格之后，还需要定义边界条件和加载条件。

边界条件包括约束和支撑条件，用于限制结构的自由度。

加载条件包括施加在结构上的载荷和其它外部作用，如压力、温度等。

这些边界条件和加载条件可以通过ANSYS界面设置或者通过命令的方式输入。

2. 求解（Solving）:在设置好边界条件和加载条件之后，可以进行求解。

ANSYS使用有限元法将结构离散成许多小的有限元素，并通过求解线性或非线性方程组来预测结构的响应。

求解过程中需要选择求解方法、步长等参数，并可以通过迭代求解来稳定计算过程。

在求解过程中，可以观察结构的应力、应变、变形、位移等结果，并进行后处理分析。

ANSYS提供的针对不同目的的分析工具，如静力学分析、动力学分析、热力学分析等，可以根据需要选择相应的分析类型。

3. 后处理（Postprocessing）:求解完成后，可以对计算结果进行后处理和分析。

ANSYS提供了多种后处理工具，用于可视化计算结果、绘制结构的应力、应变、变形等图形，并进行数据分析等。

可以根据需要导出计算结果，用于生成工程报告、论文等。

此外，在分析过程中还可以根据需要进行参数化分析、优化设计等。

参数化分析可以通过改变结构的几何形状、材料性质等参数，来研究这些参数对结构响应的影响。

优化设计可以根据指定的优化目标和约束条件，通过反复分析和优化，得到满足要求的最优结构。

总的来说，ANSYS结构有限元分析流程包括前处理、求解和后处理三个主要步骤。

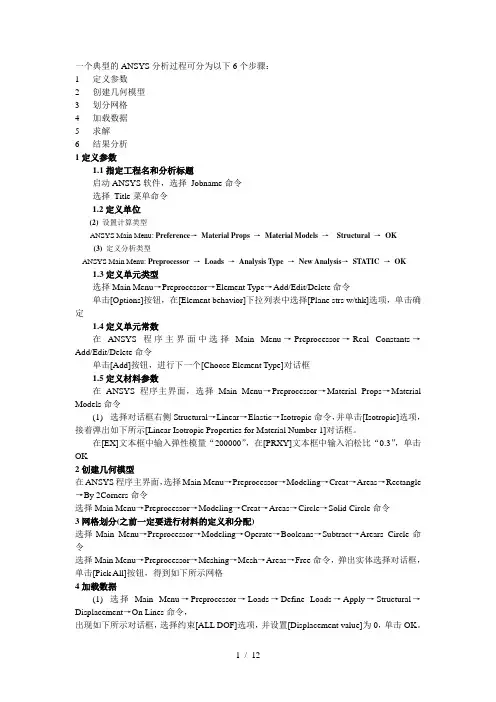

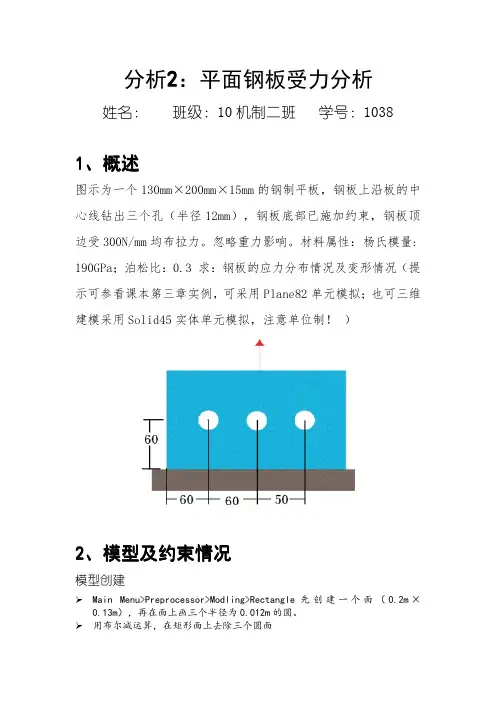

一个典型的ANSYS分析过程可分为以下6个步骤：1定义参数2创建几何模型3划分网格4加载数据5求解6结果分析1定义参数1.1指定工程名和分析标题启动ANSYS软件，选择Jobname命令选择Title菜单命令1.2定义单位(2) 设置计算类型ANSYS Main Menu: Preference→Material Props →Material Models →Structural →OK(3) 定义分析类型ANSYS Main Menu: Preprocessor →Loads →Analysis Type →New Analysis→STATIC →OK1.3定义单元类型选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮，在[Element behavior]下拉列表中选择[Plane strs w/thk]选项，单击确定1.4定义单元常数在ANSYS程序主界面中选择Main Menu→Preprocessor→Real Constants→Add/Edit/Delete命令单击[Add]按钮，进行下一个[Choose Element Type]对话框1.5定义材料参数在ANSYS程序主界面，选择Main Menu→Preprocessor→Material Props→Material Models命令(1)选择对话框右侧Structural→Linear→Elastic→Isotropic命令，并单击[Isotropic]选项，接着弹出如下所示[Linear Isotropic Properties for Material Number 1]对话框。

在[EX]文本框中输入弹性模量“200000”，在[PRXY]文本框中输入泊松比“0.3”，单击OK2创建几何模型在ANSYS程序主界面，选择Main Menu→Preprocessor→Modeling→Creat→Areas→Rectangle →By 2Corners命令选择Main Menu→Preprocessor→Modeling→Creat→Areas→Circle→Solid Circle命令3网格划分(之前一定要进行材料的定义和分配)选择Main Menu→Preprocessor→Modeling→Operate→Booleans→Subtract→Arears Circle命令选择Main Menu→Preprocessor→Meshing→Mesh→Areas→Free命令，弹出实体选择对话框，单击[Pick All]按钮，得到如下所示网格4加载数据(1)选择Main Menu→Preprocessor→Loads→Define Loads→Apply→Structural→Displacement→On Lines命令，出现如下所示对话框，选择约束[ALL DOF]选项，并设置[Displacement value]为0，单击OK。

第2章ANSYS有限元分析典型步骤ANSYS有限元分析通常包括以下典型步骤：1. 建立几何模型：首先，需要根据实际情况建立一个准确的物体几何模型。

可以使用ANSYS的建模工具，如DesignModeler或SpaceClaim 等，或者根据实际测量数据导入几何模型。

2.定义材料属性：对于每个组件或部件，需要定义其材料属性。

这包括材料的弹性模量、泊松比、密度等。

可以根据实际材料性能值，或通过实验测量获得的数据进行定义。

3. 网格划分：在进行有限元分析之前，需要将几何模型划分为离散的小单元，也就是网格。

网格的划分可以使用ANSYS的网格划分工具，如Meshing或Tetrahedron等。

网格的质量对分析结果影响很大，因此需要注意网格的尺寸和形状。

4.边界条件的定义：在有限元分析中，需要定义加载条件和边界条件。

加载条件包括模型所受到的力或压力，边界条件包括模型的约束条件。

根据实际情况，可以在加载面上应用力或压力，并在其他面上施加约束条件，如固定、自由、对称等。

5.约束和加载条件的应用：在ANSYS中，可以通过指定加载和约束条件来模拟实际问题的工作条件。

可以使用ANSYS的加载和约束工具来定义这些条件，并将其应用于相应的面或区域。

6.求解计算：在有限元分析中，需要对模型进行数值求解以获得结果。

ANSYS提供了强大的求解器，可以对各种非线性和线性问题进行求解。

可以选择适当的求解方法和参数，并启动求解计算。

7.结果分析：一旦求解过程完成，可以对分析结果进行分析和解释。

ANSYS提供了丰富的后处理工具，可以显示网格变形、应力和应变分布、位移和振动模式等相关结果。

根据需要，可以导出结果并使用其他软件进一步分析。

8.结果验证和优化：根据结果分析，可以对模型和分析设置进行验证和优化。

结果验证通常是与实验数据进行比较，以确定模型的准确性。

优化可以是调整材料属性、几何形状或边界条件等，以提高模型性能。

9.报告和展示：最后，需要编写分析报告，并通过图形和表格等方式展示分析结果。

ansys有限元分析实用教程ANSYS有限元分析实用教程有限元分析是一种工程数值分析方法，广泛应用于工程领域中的结构力学分析、热传导分析、流体力学分析等各个方面。

ANSYS作为一款常用的有限元分析软件，能够有效地对工程结构进行模拟和分析，得到结构的应力、位移、温度等相关信息。

本文将为大家提供一份有关ANSYS有限元分析的实用教程，希望能够帮助读者更加深入地理解和应用该软件。

一、软件介绍ANSYS是一款由美国ANSYS公司开发的通用有限元分析软件。

它能够对各种结构进行力学分析、热传导分析和流体力学分析，具有广泛的应用范围。

ANSYS软件提供了全面而强大的建模和分析工具，帮助用户模拟和分析工程结构的力学性能。

同时，软件还提供了可视化的结果展示，使用户能够直观地了解分析结果。

二、基本操作1. 创建几何模型在进行有限元分析之前，首先需要创建几何模型。

ANSYS提供了多种建模工具，包括绘制直线、圆弧、矩形等基本几何图形，以及从CAD软件导入模型。

根据实际需要，选择合适的建模工具，创建准确的几何模型。

2. 设定材料属性在进行分析之前，需要设定材料的力学性质。

ANSYS提供了各种常见材料的力学性质参数，例如弹性模量、泊松比、密度等。

根据实际情况，选择合适的材料属性，以便进行准确的分析。

3. 设定边界条件分析中，还需要设定结构的边界条件。

边界条件包括约束条件和加载条件两部分。

约束条件用于限制结构的自由度，加载条件用于模拟结构所受到的外界载荷。

根据具体情况，在ANSYS中设定合适的边界条件，以便准确模拟实际工况。

4. 网格划分在进行有限元分析之前，需要对几何模型进行网格划分。

网格划分是有限元分析的基础，它将结构离散为多个小单元，每个小单元称为一个单元。

ANSYS提供了多种网格划分算法，用户可以根据需求选择合适的划分方法。

划分完成后，还需要检查网格质量，确保每个单元的质量良好。

5. 进行分析完成以上步骤后，即可进行有限元分析。

一个典型的ANSYS分析过程可分为以下6个步骤：1定义参数2创建几何模型3划分网格4加载数据5求解6结果分析1定义参数1.1指定工程名和分析标题启动ANSYS软件，选择File→Change Jobname命令选择File→Change Title菜单命令1.2定义单位(2) 设置计算类型ANSYS Main Menu: Preference→Material Props →Material Models →Structural →OK(3) 定义分析类型ANSYS Main Menu: Preprocessor →Loads →Analysis Type →New Analysis→STATIC →OK1.3定义单元类型选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮，在[Element behavior]下拉列表中选择[Plane strs w/thk]选项，单击确定1.4定义单元常数在ANSYS程序主界面中选择Main Menu→Preprocessor→Real Constants→Add/Edit/Delete命令单击[Add]按钮，进行下一个[Choose Element Type]对话框1.5定义材料参数在ANSYS程序主界面，选择Main Menu→Preprocessor→Material Props→Material Models命令(1)选择对话框右侧Structural→Linear→Elastic→Isotropic命令，并单击[Isotropic]选项，接着弹出如下所示[Linear Isotropic Properties for Material Number 1]对话框。

在[EX]文本框中输入弹性模量“200000”，在[PRXY]文本框中输入泊松比“0.3”，单击OK2创建几何模型在ANSYS程序主界面，选择Main Menu→Preprocessor→Modeling→Creat→Areas→Rectangle →By 2Corners命令选择Main Menu→Preprocessor→Modeling→Creat→Areas→Circle→Solid Circle命令3网格划分(之前一定要进行材料的定义和分配)选择Main Menu→Preprocessor→Modeling→Operate→Booleans→Subtract→Arears Circle命令选择Main Menu→Preprocessor→Meshing→Mesh→Areas→Free命令，弹出实体选择对话框，单击[Pick All]按钮，得到如下所示网格4加载数据(1)选择Main Menu→Preprocessor→Loads→Define Loads→Apply→Structural→Displacement→On Lines命令，出现如下所示对话框，选择约束[ALL DOF]选项，并设置[Displacement value]为0，单击OK。

第2章ANSYS有限元分析基本步骤ANSYS有限元分析是一种常用的工程分析方法，可以用于解决各种结构力学问题。

本文将对ANSYS有限元分析的基本步骤进行详细介绍。

1.确定分析目标：在进行有限元分析之前，首先需要明确分析的目标和要求。

包括确定所要分析的结构或零件的几何形状、材料特性、受力情况等。

2.建立有限元模型：建立有限元模型是有限元分析的关键步骤之一、在ANSYS软件中，可以通过几何建模功能来定义结构的几何形状和尺寸。

然后，根据要分析的问题类型，选择适当的单元类型，并使用网格划分功能将结构分割成适当大小的单元。

3.定义材料特性：在进行有限元分析之前，需要定义结构的材料特性。

包括弹性模量、泊松比、密度等。

可以根据实际情况输入已知的材料特性值，也可以通过实验或理论计算来获得。

4.定义边界条件：边界条件是有限元分析中的重要概念，它用于描述结构在系统中的限制条件。

在ANSYS中，可以通过节点约束和节点载荷来定义边界条件。

常见的边界条件包括固定边界条件、力载荷和位移约束。

5.生成网格：当有限元模型、材料特性和边界条件都定义好之后，可以使用ANSYS软件中的划分工具生成有限元网格。

生成网格的目的是将结构分割成适当大小和形状的单元，以便进行数值计算。

6.设置分析类型：在进行有限元分析之前，需要选择适当的分析类型。

根据具体问题的要求，可以选择其中的静态分析、动态分析、热分析等多种分析类型。

7.执行分析计算：当有限元模型、材料特性、边界条件和网格都设置好之后，可以执行分析计算。

ANSYS软件会根据设置的分析类型和边界条件进行数值计算，并给出相应的结果。

8.结果分析与后处理：分析计算完成后，可以进行结果的分析和后处理。

ANSYS软件提供了丰富的后处理功能，可以对应力、位移、变形、应变等结果进行可视化和分析。

9.结果验证和优化设计：完成有限元分析后，需要对结果进行验证和评估。

与实际情况进行对比，确定结果的可靠性和准确性。

有限元分析梁的有限元分析试分析图中梁：梁承受均布载荷：1.0e5 P a图1 梁的载荷图梁截面分别采用以下三种截面（单位：m）：矩形截面：圆截面：工字形截面：B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2,t1=0.0114，t2=0.0114，t3=0.0071.1进入ANSYS程序→ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam→Run1.2设置计算类型ANSYS Main Menu: Preferences →select Structural → OK1.3选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete…→Add…→select Beam 2 node 188 →OK (back to Element Types window)→Close (the Element Type window)1.4定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→ OK1.5定义截面ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns→分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w1=0.1，w2=0.1，w3=0.2，t1=0.0114，t2=0.0114，t3=0.007→OK1.6生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入二个点的坐标：input:1(0,0),2(10,0)，3（5,1）→OK 生成梁ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →lines →Straight lines →连接两个特征点，1(0,0),2(10,0) →OK1.7 网格划分ANSYS Main Menu: Preprocessor →Meshing→Mesh Attributes→Picked lines →OK→选择: SECT:1（根据所计算的梁的截面选择编号）；Pick Orientation Keypoint(s):YES→拾取：3#特征点(5,1) →OK→Mesh Tool →Size Controls) lines: Set →Pick All(in Picking Menu) →input NDIV:5→OK (back to Mesh Tool window) → Mesh →Pick All(in Picking Menu) → Close (the Mesh Tool window)1.8 模型施加约束✓最左端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→ On Nodes→pick the node at (0,0) → OK→select ALL DOF → OK✓最右端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→ On Nodes→pick the node at (10,0) → OK→select UY,UZ,ROTX → OK✓施加y方向的载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure→ On Beams→Pick All→VALI:100 → OK1.9 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK1.10 结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window) →Contour Plot→Nodal Solu →select: DOF solution, UY, Def + Undeformed, Rotation, ROTZ ,Def + Undeformed→OK。
