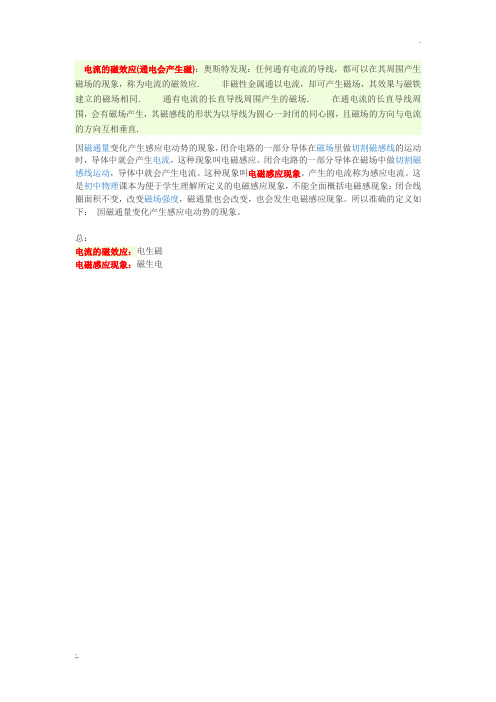

第(6)冊第(2)章 主題:電流磁效應與電磁感應 ___年 ___班 座號：___ 姓名：_________
1. 【100
基測一】
(A)磁力線的疏密分布與磁場強度無關 (B)磁力線越稀疏的地方磁場強度越強
(C)若要觀察磁鐵兩極附近某一點的磁場方向，可觀察鐵粉灑在磁鐵兩極附近所形成的圖形來判斷
(D)若要觀察磁鐵兩極附近某一點的磁場方向，可將指南針擺放在此點，觀察磁針N 極指向來判斷
2. ★（ ）一支鐵釘放在二支條形磁鐵附近，A 、B 與C 、D 分
別為兩磁鐵的磁極，箭頭表示磁力線的方向，如圖所示。若於此情況下，鐵釘的E 端會吸引指南針的S 極，則下列敘述何者正確？【90基測一】
(A)A 端為N 極、C 端為N 極 (B)B 端為N 極、C 端為N 極 (C)A 為S 極、D 端為N 極 (D)B 端為S 極、D 端為N 極
3. （ ）「在一支大試管內裝入約九分滿的鐵粉，並將鐵粉磁化，
它可吸住迴紋針；再將試管大力搖晃後，則無法再吸住迴紋針。」有關此實驗的敘述，下列何者錯誤？【93基測一】
(A)鐵粉屬於軟磁鐵
(B)鐵粉容易磁化，也容易消去磁性 (C)搖晃或敲擊試管容易使鐵粉磁性消失 (D)以鐵粉製成的磁鐵四週無磁力線存在
4. （ ）將一根長條形磁鐵放置在水平桌面上，在磁鐵周圍分布
的磁力線示意圖如附圖所示。今在水平桌面上甲、乙、
丙、丁四點各放置一個磁針，若地球磁場的影響忽略不計，則關於磁針N 極的指向，下列何者錯誤？【102基 測】
(A)甲：向西
(B)乙：向北
(C)丙：向西
(D)
丁：向南
按下開關形成通路時，輕敲厚紙板，則厚紙板面上鐵粉分布的圖樣最可能為下列何者？【100(北)聯測】
(A)
(B)
(C)
(D)
6. ★（ ）如下圖所示，長直導線垂直通過水平放置的紙板，紙
板上的四個點（a 、b 、c 、d ）與導線等距離。若在這四個點上各放置一個羅盤，且導線的電流由零逐漸加大，則在何處的羅盤其指針的N 極最後幾乎會指向東方？ 【96基測二】 (A)a (B)b (C)c (D)d
7. （ ）下列哪一種情況，可能觀察到使磁針發生偏轉？【90
題本二】
(A)以一段無電流的銅線靠近磁針 (B)
一顆未接導線的電池靠近磁針 (C)通有直流電的導線靠近磁針 (D)通有交流電的導線靠近磁針
8. （ ）沿東西水平方向，上下放置的水平長直導線，分別通以
大小相等，方向相反的電流，且O 點位於兩導線之間，如附圖所示。下列哪一個為O 點的磁場方向？【99基 測二】 (A)向東 (B)向西 (C)向南 (D)向北
9. （ ）小萍將粗銅線分別垂直穿過水平的硬紙板甲、乙，並連
接成如附圖的電路裝置。接著在銅線北邊2cm 處分別放置磁針X 、Y ，開關K 尚未按下時，磁針N 極均指向北方。小萍將開關K 按下後，待磁針均靜止時，記錄磁針N 極的偏轉方向。有關小萍所記錄的X 、Y 磁針N 極偏轉方向，下列敘述何者正確？【100基測二】
(A)兩磁針N 極均向西方偏轉 (B)兩磁針N 極均向東方偏轉
(C)X 磁針N
極向東方偏轉，Y 磁針N 極向西方偏轉 (D)X 磁針N 極向西方偏轉，Y 磁針N 極向東方偏轉
10. （ ）將一支磁針先後水平放置於距離一條鉛直長導線南方10
公分的A 處，與南方20公分的B 處，如下圖所示，導線通以穩定電流後，以地磁南北方向為基準，則有關磁針在A 、B 兩處的偏轉狀態之比較，下列敘述何者正確？ 【97基測二】
(A)在A 處，磁針偏轉較大 (B)在B 處，磁針偏轉較大
(C)在A 、B 兩處，磁針均不偏轉 (D)在A 、B 兩處，磁針偏轉角度相同
(三)螺線形線圈
★（）一段粗導線繞成圓形線圈，連接電池成下圖所示之電
路。由圖中圓形線圈所產生之磁場在甲、乙兩點的方向
為何？(d表示甲、乙兩點至線圈的距離，甲位於線圈的
圓心) 【91基測二】
(A)甲、乙兩點磁場方向皆向右
(B)甲、乙兩點磁場方向皆向左
(C)甲點磁場方向向右，乙點磁場方向向左
(D)甲點磁場方向向左，乙點磁場方向向右
12.★（）將固定於水平桌面且排列在同一直線上的三個軟鐵棒
以同一條導線纏繞，如下圖所示。當按下開關S接通電
流後，甲、乙、丙形成三個電磁鐵，則下列對各電磁鐵
間磁力之描述何者正確？【100(北)聯測】
(A)甲、乙相吸；乙、丙相吸
(B)甲、乙相吸；乙、丙相斥
(C)甲、乙相斥；乙、丙相吸
(D)甲、乙相斥；乙、丙相斥
13.（）在一螺線形線圈中放入軟鐵棒，按下開關S接通電流
後，吸引繫在繩上自由垂下的小鐵球，使它偏離θ角，
如圖所示。下列何者無法使θ角變大？【93基測二】
(A)讓通電的線圈及軟鐵棒的位置更接近小鐵球
(B)將現有的兩個電池正負極同時反向連接
(C)再多加兩個同向串聯的相同電池
(D)將線圈繞得更緊密、更多圈
14.（）將二個完全相同的線圈放在桌面上，另有甲、乙、丙三
羅盤，乙羅盤在兩線圈的正中間，如圖所示。當開關
K1、K2按下接通電流後，下列何者正確？【91基測一】
(A)甲羅盤磁針的Ｎ極向東偏轉
(B)乙羅盤磁針的Ｎ極向西偏轉
(C)丙羅盤磁針的Ｎ極向東偏轉
(D)乙羅盤所在位置的磁場最強
15.（）阿明有一個磁浮玩具，其原理是利用電磁鐵產生磁性，
讓具有磁性的玩偶穩定地飄浮起來，其構造如圖所示。
若圖中之電源的電壓固定，可變電阻為一可以隨意改變
電阻大小之裝置，則下列敘述何者最適當？【95基測
一】
(A)電路中的電源必須是交流電源
(B)電路中的a端點須連接直流電源的負極
(C)若增加環繞軟鐵的線圈數，可增加玩偶飄浮的最大
高度
(D)若將可變電阻的電阻值調大，可增加玩偶飄浮的最
大高度
(四)電流與磁場的交互作用和右手開掌定則
16.★（）如附圖所示，磁鐵上下擺放形成穩定磁場，若取一段
直導線，放置在兩磁鐵中間，用下列何種處理方式，可
使此段導線所受的磁力方向向東？【101基測】
(A)平行放置於W、Y連線上，通以由北向南的電流
(B)平行放置於W、Y連線上，通以由南向北的電流
(C)平行放置於X、Z連線上，通以由東向西的電流
(D)平行放置於X、Z連線上，通以由西向東的電流
17.（）太陽輻射線中，含有會傷害生物的帶電粒子，但我們卻
能安然生活在地球上，並可在南、北兩極區內欣賞到美
麗的極光。下列何種力量把帶電粒子引到兩極區，並和
大氣碰撞產生極光？【94基測一】
(A)地球磁場的力量(B)地球自轉的力量
(C)地球引力(D)風力
(五)電磁感應與發電機
18.★（）玲玲做電磁感應的實驗，將磁棒以V的速率平移向
左插入線圈內，檢流計的瞬間偏轉情形如圖所示。下列
方法中，何者不能產生更大的感應電流？【90基測二】
(A)在磁棒速率不變下，將線圈單位長度的圈數增加
(B)在線圈不改變下，磁棒平移向左的速率增加為2V
(C)磁棒不動，將線圈以V的速率平移向右靠近磁棒
(D)線圈向右、磁棒向左，兩者皆以V的速率平移互相
靠近
19.（）使用如下圖所示之裝置。下列有關電流與磁場關係之敘
述，何者正確？（圖中，G為檢流計）【92基測一】
(A)開關S接通後，線圈甲在c點造成的磁場方向向右
(B)開關S接通一段時間後，檢流計的指針向左偏轉
(C)當開關S切斷的瞬間，檢流計的指針沒有偏轉
(D)開關S切斷後，線圈甲在d點造成的磁場方向向右
20.（）有一種手電筒，只需在使用前搖一搖，使磁鐵穿過線圈，
在兩個塑膠墊片之間來回運動，就能發電並先將電能儲
存，再供電給燈泡，它的構造如下圖所示。有關該手電
筒的敘述，下列何者最為適當？【95基測二】
(A)搖晃手電筒的發電過程，是將磁鐵的動能直接轉換成光能
(B)搖晃手電筒時，磁鐵來回經過線圈會使線圈產生感應電流
(C)在來回搖晃手電筒的發電過程中，線圈會產生直流電
(D)搖晃手電筒的發電過程，是運用電流產生磁場
一．选择题（共30小题） 1．（2015?嘉定区一模）很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率（）A．均匀增大B．先增大，后减小 C．逐渐增大，趋于不变D．先增大，再减小，最后不变 2．（2014?广东）如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（） A．在P和Q中都做自由落体运动 B．在两个下落过程中的机械能都守恒 C．在P中的下落时间比在Q中的长 D．落至底部时在P中的速度比在Q中的大 3．（2013?虹口区一模）如图所示，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t=0到t=t1的时间间隔内，长直导线中电流i随时间变化，使线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．图中箭头表示电流i的正方向，则i 随时间t变化的图线可能是（） A．B．C．D． 4．（2012?福建）如图，一圆形闭合铜环由高处从静止开始加速下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是（） A．B．C．D． 5．（2011?上海）如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a（） A．顺时针加速旋转B．顺时针减速旋转 C．逆时针加速旋转D．逆时针减速旋转 6．（2010?上海）如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是图（） A．B．C．D． 7．（2015春?青阳县校级月考）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t=0时，OA恰好位于两圆的公切线上，如图所示．若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是（） A．B．C．D． 8．（2014?四川）如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小．质量为的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m的正方形，其有效电阻为Ω．此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=（﹣）T，图示磁场方向为正方向，框、挡板和杆不计形变．则（） A．t=1s时，金属杆中感应电流方向从C到D B．t=3s时，金属杆中感应电流方向从D到C C．t=1s时，金属杆对挡板P的压力大小为
学案46 电磁感应中的电路与图象问题 一、概念规律题组 图1 1．用均匀导线做成的正方形线框边长为0.2 m，正方形的一半放在垂直纸面向里的匀强磁场中，如图1所示．当磁场以10 T/s的变化率增强时，线框中a、b两点间的电势差是() A．U ab＝V B．U ab＝－V C．U ab＝V # D．U ab＝－V 图2 2．如图2所示，导体AB在做切割磁感线运动时，将产生一个感应电动势，设导体AB 的电阻为r，导轨左端接有阻值为R的电阻，磁场磁感应强度为B，导轨宽为d，导体AB匀速运动，速度为v.下列说法正确的是() A．在本题中分析电路时，导体AB相当于电源，且A端为电源正极 B．U CD＝Bdv C．C、D两点电势关系为：φC<φD D．在AB中电流从B流向A，所以φB>φA 3．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图3所示，下列关于回路中产生的感应电动势的论述，正确的是() ！
图3 A．图①中，回路产生的感应电动势恒定不变 B．图②中，回路产生的感应电动势一直在变大 C．图③中，回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势 D．图④中，回路产生的感应电动势先变小再变大 二、思想方法题组 4．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如下图所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是() 5．如图4甲所示，光滑导轨水平放置在斜向下且与水平方向夹角为60°的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t 时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是() > 图4 一、电磁感应中的电路问题 1．内电路和外电路
周测九电磁感应交变电流(B卷) (本试卷满分95分) 一、选择题(本题包括8小题，每小题6分，共48分．在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的．全部选对的得6分，选不全的得3分，有选错或不答的得0分) 1. 如图所示，在水平地面下有一条沿东西方向铺设的水平直导线，导线中通有自东向西稳定、强度较大的直流电流．现用一闭合的检测线圈(线圈中串有灵敏电流计，图中未画出)检测此通电直导线的位置，若不考虑地磁场的影响，在检测线圈位于水平面内，从距直导线很远处由北向南沿水平地面通过导线的上方并移至距直导线很远处的过程中，俯视检测线圈，其中感应电流的方向是( ) A．先顺时针后逆时针 B．先逆时针后顺时针 C．先顺时针后逆时针，然后再顺时针 D．先逆时针后顺时针，然后再逆时针 2. (多选)某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法正确的有( ) A．家庭电路正常工作时，L2中的磁通量为零 B．家庭电路中使用的用电器增多时，L2中的磁通量不变 C．家庭电路发生短路时，开关K将被电磁铁吸起 D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起 3. 如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其自感系数很大，直流电阻忽略不计．下列说法正确的是( ) A．S闭合瞬间，A先亮 B．S闭合瞬间，A、B同时亮 C．S断开瞬间，B逐渐熄灭 D．S断开瞬间，A闪亮一下，然后逐渐熄灭 4．如图甲，线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图乙所示，已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是( )
电磁感应·感应电流的方向楞次定律·教案 一、教学目标 1．通过观察演示实验，探索和总结出感应电流方向的一般规律． 2．掌握楞次定律和右手定则，并会应用它们判断感应电流的方向． 二、重点、难点分析 使学生清楚地知道，引起感应电流的磁通量的变化和感应电流所激发的磁场之间的关系是这一节课的重点，也是难点． 三、教具 演示电流计，线圈(外面有明显的绕线标志)，导线两根，条形磁铁，马蹄形磁铁，线圈． 四、主要教学过程 (一)复习提问、引入新课
1．产生感应电流的条件是什么？ 2．在课本插图中，将磁铁插入线圈时，线圈中是否产生感应电流？为什么？穿过线圈的磁通 量，是怎样变化的？将磁铁拔出线圈时，线圈中是否产生感应电流？为什么？穿过线圈中的磁通量是怎样发生变化的？ 3．在做上述实验时，线圈中产生的感应电流有何不同呢？ 电流表指针有时向右偏转，有时向左偏转，感应电流的方向不同． 怎样确定感应电流的方向呢？这就是我们这节课要解决的问题． (二)新课教学 1．实验． (1)选旧干电池用试触的方法确定电流方向与电流表指针偏转方向的关系． 明确：对电流表而言，电流从哪个接线柱流入，指针向哪边偏转． (2)闭合电路的一部分导体做切割磁感线的情况． a．磁场方向不变，两次改变导体运动方向，如导体向右和向左运动． b．导体切割磁感线的运动方向不变，改变磁场方向． 根据电流表指针偏转情况，分别确定出闭合电路的一部分导体在磁场中做切割磁感线运动时，产生的感应电流方向． 感应电流的方向跟导体运动方向和磁场方向都有关系．感应电流的方向可以用右手定则加以判定．
右手定则：伸开右手，让拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直从手心进入，拇指指向导体运动方向，其余四指指的就是感应电流的方向． (3)闭合电路的磁通量发生变化的情况： 实线箭头表示原磁场方向，虚线箭头表示感应电流磁场方向． 分析： (甲)图：当把条形磁铁N极插入线圈中时，穿过线圈的磁通量增加，由实验可知，这时感应电流的磁场方向跟磁铁的磁场方向相反． (乙)图：当把条形磁铁N极拔出线圈中时，穿过线圈的磁通量减少，由实验可知，这时感应电流的磁场方向跟磁铁的磁场方向相同． (丙)图：当把条形磁铁S极插入线圈中时，穿过线圈的磁通量增加，由实验可知，这时感应电流的磁场方向跟磁铁的磁场方向相反． (丁)图：当条形磁铁S极拔出线圈中时，穿过线圈的磁通量减少，由实验可知，这时感应电流的磁场方向跟磁铁的磁场方向相同． 通过上述实验，引导学生认识到：凡是由磁通量的增加引起的感应电流，它所激发的磁场一定阻碍原来磁通量的增加；凡是由磁通量的减少引起的感应电流，它所激发的磁场一定阻碍原来磁通量的减少．在两种情况中，感应电流的磁场都阻碍了原磁通量的变化． 楞次定律：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化． 说明：对“阻碍”二字应正确理解．“阻碍”不是“阻止”，而只是延缓了原磁通的变化，电路中的磁通量还是在变化的．例如：当原磁通量增加时，虽有感应电流的磁场的阻碍，磁通量还是在增加，只是增加的慢一点而已．实质上，楞次定律中的“阻碍”二字，指的是“反抗着产生感应电流的那个原因．” 2．判定步骤(四步走)．
模块综合试卷(一) (时间：90分钟 满分：100分) 一、选择题(本题共12小题，每小题4分，共计48分.1～8题为单选题，9～12题为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分) 1．在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用．下列叙述不符合史实的是( ) A ．奥斯特在实验中观察到电流的磁效应，该效应解释了电和磁之间存在联系 B ．安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说 C ．法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流 D ．楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化 答案 C 解析 奥斯特通过著名的奥斯特实验，证明了电流周围存在磁场，安培提出分子电流假说，揭示了磁现象的电本质．楞次通过实验总结出感应电流的方向所遵循的规律——楞次定律． 2．一定值电阻接到电压为u 0的方波交流电源上，在一个周期内产生的热量为Q 方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q 正． 该电阻上电压的峰值为2u 0，周期为 T ，如图1所示．则Q 方∶Q 正等于( ) 图1 A ．1∶ 2 B.2∶1 C ．1∶2 D ．2∶1 答案 C 解析 根据题图图像可知，方波交流电的有效值U 方＝u 0，正弦交流电的有效值U 正＝2u 0 2 ＝ 2u 0，一个周期内产生的热量分别为Q 方＝u 0 2R T ，Q 正＝2u 0 2R T ，所以Q 方∶Q 正＝1∶2，C 正 确． 3．如图2所示，A 为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A 的正上方用绝缘丝线悬挂一个金属环B ，使B 的环面水平且与圆盘面平行，其轴线与胶木圆盘A 的轴线
电磁感应中的电路问题 一、基础知识 1、内电路和外电路 (1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源． (2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路． 2、电源电动势和路端电压 (1)电动势：E ＝Blv 或E ＝n ΔΦ Δt . (2)路端电压：U ＝IR ＝E －Ir . 3、对电磁感应中电源的理解 (1)电源的正负极、感应电流的方向、电势的高低、电容器极板带电问题，可用右手定则或楞次定律判定． (2)电源的电动势的大小可由E ＝Blv 或E ＝n ΔΦ Δt 求解． 4、对电磁感应电路的理解 (1)在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能． (2)“电源”两端的电压为路端电压，而不是感应电动势． 5、解决电磁感应中的电路问题三步曲 （1）确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E ＝n ΔΦ Δt 或E ＝Blv sin θ求感应电动势的大小，利用右手定则 或楞次定律判断电流方向． （2）分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图． （3）利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解． 二、练习 1、[对电磁感应中等效电源的理解]粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场 中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a 、b 两点间的电势差绝对值最大的是 ( )
答案 B 解析 线框各边电阻相等，切割磁感线的那个边为电源，电动势相同均为Blv .在A 、C 、D 中，U ab ＝14Blv ，B 中，U ab ＝3 4 Blv ，选项B 正确． 2、如图所示，竖直平面内有一金属环，半径为a ，总电阻为R (指拉直 时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，与环 的最高点A 铰链连接的长度为2a 、电阻为R 2 的导体棒AB 由水平 位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两 端的电压大小为 ( ) A. Bav 3 B. Bav 6 C.2Bav 3 D ．Bav
1.如图所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈B中通以如图乙所示的交变电流，设t=0时电流沿逆时针方向，（图中箭头所示）。对于线圈A，在t1 ~t2时间内，下列说法中正确的是（） A. 有顺时针方向的电流，且有扩张的趋势 B. 有顺时针方向的电流，且有收缩的趋势 C. 有逆时针方向的电流，且有扩张的趋势 D. 有逆时针方向的电流，且有收缩的趋势 2. 穿过一个单匝线圈的磁通量始终保持每 秒钟均匀地减少了2Wb，则 A．线圈中感应电动势每秒增加2V B．线圈中感应电动势每秒减少2V C．线圈中无感应电动势 D．线圈中感应电动势大小不变 3.在竖直向下的匀强磁场中，将一水平放置的金属棒AB，以初速度v水平抛出。空气阻力不计，如图5所示，运动过程中棒保持水平，那么下列说法中正确的是（）（A）AB棒两端的电势U A < U B（B）AB棒中的感应电动势越来越大 （C）AB棒中的感应电动势越来越小（D）AB棒中的感应电动势保持不变 4.如图所示，一闭合的小金属环用一根绝缘细杆挂在固定点O处，使金 属圆环在竖直线OO′的两侧来回摆动的过程中穿过水平方向的匀强磁 场区域，磁感线的方向和水平面垂直。若悬点摩擦和空气阻力均不计， 则AD A．金属环进入和离开磁场区域都有感应电流，而且感应电流的方向相反 B．金属环进入磁场区域后越靠近OO′线时速度越大，而且产生的感应 电流越大 C．金属环开始摆动后，摆角会越来越小，摆角小到某一值后不再减小 D．金属环在摆动过程中，机械能将完全转化为环中的电能 5.如题图3所示，先后两次将一个矩形线圈由匀强磁场中拉出， 两次拉动的速度相同。第一次线圈长边与磁场边界平行，将线 圈全部拉出磁场区，拉力做功W1，第二次线圈短边与磁场边界 平行，将线圈全部拉出磁场区，拉力做功W2，则： A．W1> W2B．W1= W2C．W1< W2D．条 件不足，无法比较 6.如图所示，上下不等宽的平行金属导轨的EF和GH两部分导轨
§9.3 互感和自感电磁感应中的电路问题 1．互感现象 当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，此现象称为互感。 2. 自感 (1)自感现象：由于导体自身电流发生变化而产生的电磁感应现象。自感现象是电磁感应的特例．一般的电磁感应现象中变化的原磁场是外界提供的，而自感现象中是靠流过线圈自身变化的电流提供一个变化的磁场．它们同属电磁感应，所以自感现象遵循所有的电磁感应规律． (2)自感电动势：自感现象中产生的电动势叫做自感电动势。自感电动势和电流的变化率(△I/△t)及自感系数L成正比。自感系数由导体本身的特性决定，线圈越长，单位长度上的匝数越多，截面积越大，它的自感系数就越大；线圈中加入铁芯，自感系数也会增大。 自感电动势仅仅是减缓了原电流的变化，不会阻止原电流的变化或逆转原电流的变化．原电流最终还是要增加到稳定值或减小到零． (3)通电自感：通电时电流增大，阻碍电流增大，自感电动势和原来电流方向相反。 (4)断电自感：断电时电流减小，阻碍电流减小，自感电动势与原来电流方向相同。 自感现象只有在通过电路的电流发生变化时才会产生．在判断电路性质时，一般分析方法是：当流过线圈L的电流突然增大瞬间，我们可以把L 看成一个阻值很大的电阻；电路电流稳定时，看成导线；当流经L的电流突然减小的瞬间，我们可以把L看作一个电源，它提供一个跟原电流同向的电流． 当电路中的电流发生变化时，电路中每一个组成部分，甚至连导线，都会产生自感电动势去阻碍电流的变化，只不过是线圈中产生的自感电动势比较大，其它部分产生的自感电动势非常小而已．3．涡流 当线圈中的电流随时间变化时，线圈附近的任何导体中都会产生感应电流，电流在导体内且形成旋涡，很象水中的旋涡，简称涡流。 （1）把块状金属放在变化的磁场中，或者让它在磁场中运动时，金属块内将产生感应电流，这种电流在金属块内自成闭合电路，很像水里的漩涡，称涡电流，涡流常常很强。 （2）涡流的减小：在各种电机和变压器中，为了减少涡流的损失，在电机和变压器上通常用涂有绝缘漆的薄硅钢片叠压制成的铁芯。 （3）涡流的利用：冶炼金属的高频感应炉就是利用强大的涡流使金属尽快熔化，电学测量仪表的指针快速停止摆动也是利用铝框在磁场中转动产生的涡流。 4. 电磁感应中电路问题 在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路充当电源．因此，电磁感应问题往往与电路问题联系在一起．解决与电路相联系的电磁感应问题的基本方法是： ①确定电源，用电磁感应的规律确定感应电动势的大小和方向； ②分析电路结构，明确内、外电路，必要时画等效电路； ③运用闭合电路欧姆定律、串并联电路性质，电功率等公式联立求解． 【典型例题】 ［例１］在如图（a）（b）所示电路中，电阻R和自感线圈L的电阻值都很小，且小于灯D 的电阻， 接通开关S，使电路达到稳定，灯泡D发光，则（） (a)(b) A.在电路（a）中,断开S,D将逐渐变暗 B.在电路（a）中,断开S,D将先变得更亮,然后才变暗 C.在电路（b）中,断开S,D将逐渐变暗 D.在电路（b）中,断开S,D将先变得更亮,然后渐暗 ［例2］如图甲所示，空间存在着一个范围足够大的竖直向下的匀强磁场区 域，磁场的磁感应强度大小 为B 。边长为L的正方形 金属abcd（下简称方框）放 在光滑的水平面上，其外侧 套着一个与方框边长相同 的U型金属框架MNPQ（下 c a b M d N B Q P
A 1S 1234 2 S 1 R R 3 S 第三讲 电磁感应与交流电 1．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（ ） A ．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化 B ．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化 C ．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化 D ．绕在同一铁环上的两个线圈，分别接电和电流表，在给线圈通电或断电的瞬间，观察电流表的变化 2．如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向(从上往下看) 是( ) A ．有顺时针方向的感应电流 B ．有逆时针方向的感应电流 C ．先逆时针后顺时针方向的感应电流 D ．无感应电流 3．如图所示有界匀强磁场区域的半径为r ，磁场方向与导线环所在平面垂直，导线环半径也为r, 沿两圆的圆心连线方向从左侧开始匀速穿过磁场区域。此过程中关于导线环中的感应电流i 随时间t 的变化关系图象（规定逆时针方向的电流为正）最符合实际的是（ ） 4．图中A 、B 为两个相同的环形线圈，共轴并靠近放置．A 线圈中通有如图(a)所示的交变电流i ，则 （ ） A ．在t 1到t 2时间内A 、 B 两线圈相吸； B ．在t 2到t 3时间内A 、B 两线圈相斥； C ．t 1时刻两线圈间作用力为零； D ．t 2时刻两线圈间吸力最大 5．如图所示，在磁感应强度B=1.0 T 的匀强磁场中，金属杆PQ 在外力F 作用下在粗糙U 型导轨上以速度向右匀速滑动，两导轨间距离L=1.0 m ，电阻R=3.0 ，金 属杆的电阻r=1.0 ，导轨电阻忽略不计，则下列说法正确的是（ ） A 、通过R 的感应电流的方向为由d 到a B ．金属杆PQ 切割磁感线产生的感应电动势的大小为2.0 V C. 金属杆PQ 受到的安培力大小为0.5 N D ．外力F 做功大小等予电路产生的焦耳热 6. 如图所示，平行金属导轨和水平面成θ角，导轨与固定电阻R 1、R 2相连，匀强磁场垂直 穿过导轨平面。有一导体棒ab ，质量为m ，导体棒的电阻与固定电阻R 1和R 2的阻值 均相等，与导轨之间的动摩擦因数为μ，导体棒ab 沿导轨向上匀速滑动，当上滑的速度为v 时，受到的安培力为F ，则此时（ ） A.电阻R 1的电功率为Fv/3 B. 电阻R 1的电功率为Fv/6 C.整个装置因摩擦而产生的热功率为μmgv cos θ D.整个装置消耗的机械功率为(F+μmg cos θ)v 7.如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L （L 第一章第二节探究感应电流的方向 ［课时安排］第1课时 ［教学目标］： （一）知识与技能 (1)探究感应电流方向的规律； (2)楞次定律。 （二）过程与方法 （1）通过实验和对实验现象的分析，归纳出感应电流方向与磁场变化方向的关系。 （2）通过典型题目的练习，让学生自己在练习过程中学会如何应用楞次定律，进而转化为技能技巧，达到熟练掌握的目的。）由感性到理性，由具体到抽象的认识方法分析出产生感应电流的条件。 （三）情感、态度与价值观 让学生经历从实验观察到抽象归纳得出理论的过程，体验物理学的规律是怎样得出来的。 ［教学重点］1．理解楞次定律内容； 2．会用楞次定律解决有关问题。 ［教学难点］：1．探究影响感应电流的实验； 2．应用楞次定律判断感应电流的方向。 ［教学器材］：演示电流计、线圈、条形磁铁，导线 ［教学方法］：实验演示法，多媒体辅助教学 ［教学过程］ （一）引入新课 提问1.什么是感应电流？ 提问2. 产生感应电流的条件是什么？ （二）新课教学 1.引出课题：产生的感应电流的方向与哪些 因素有关呢？如何判断感应电流的方向？ 板书：探究感应电流的方向 板书：一、探究感应电流的方向 演示实验如图示，让学生观察实验，经过讨论后得出结论： 2.学生讨论问题并完成表格后总结：感应电流的方向该如何判断？ 可以从以下几个方面入手： （1）、磁体的磁场方向是怎么样的？ （2）、穿过线圈的磁通量怎么变化？ （3）、感应电流的方向是如何的？ （4）、感应电流的磁场是如何的？ 根据提示设计并完成表格 板书：实验结论 ( 1 ) 当原磁场穿过闭合电路的磁通量增加时，感应电流的磁场就和原磁场方向相反。 ( 2 ) 当原磁场穿过闭合电路的磁通量减少时，感应电流的磁场就和原磁场方向相同。 板书：二、楞次定律：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。---------增反减同 3.试一试：用楞次定律判断课本P13图1-15中的现象，如图示。并利用楞次定律解释。 当磁体的N 极靠近铝环时会发生什么现象？铝环中是否产 生感应电流？如果产生了，电流方向是如何的？ 总结利用楞次定律判断感应电流的步骤 板书：三、判断感应电流的步骤 1.（多选）交流发电机电枢中产生的交变电动势为t E e m ωsin =，如果要将交变电动势的有效值提高一倍，而交流电的周期不变，可采取的方法是（ ） A ．将电枢转速提高一倍，其他条件不变 B ．将磁感应强度增加一倍，其他条件不变 C ．将线圈的面积增加一倍，其他条件不变 D ．将磁感应强度增加一倍，线圈的面积缩小一半，其它条件不变 2.有以下物理现象：在平直公路上行驶的汽车制动后滑行一段距离，最后停下；流星在夜空中坠落并发出明亮的光；降落伞在空中匀速降落；条形磁铁在下落过程中穿过闭合线圈，并在线圈中产生感应电流。在这些现象所包含的物理过程中，运动物体具有的相同特征是（ ） A. 都有重力做功 B. 物体都要克服阻力做功 C. 都有动能转化为其他形式的能 D. 都有势能转化为其他形式的能 3.如图所示，一导线弯成直径为d 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列说法中正确的是（ ） A．感应电流的方向先沿顺时针方向，后沿逆时针方向B．CD段直导线始终不受安培力 C．感应电动势的最大值E = Bdv D．感应电动势的平均值 1 8 E Bdv π = 4．（多选）如图所示，A为多匝线圈，与电键、滑动变阻器相连后接入M、N间的交流电源，B为一接有小灯珠的闭合多匝线圈，下列关于小灯珠发光说法正确的是（） A．闭合电键后小灯珠可能发光 B．若闭合电键后小灯珠发光，则再将B线圈靠近A，则小灯珠更亮 C．闭合电键瞬间，小灯珠才能发光 D．若闭合电键后小灯珠不发光，将滑动变阻器滑臂左移后，小灯珠可能会发光 楞次定律判断感应电流方向 楞次定律是确定感应电流方向的普遍适用的规律，它的内容是：感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。 应用楞次定律确定感应电流方向的步骤可归纳为：当穿过线圈的磁通量增加时，用右手螺旋定则的大拇指指向原磁场的反方向，则四指所指的方向就是线圈中感应电流的方向。反之，当穿过线圈的磁通量减少时，以大拇指指向原磁场的方向，则四指所指的方向就是线圈中感应电流的方向。 具体应用如下： 基础题：如图1所示，一闭合的金属圆环从静止开始由高 处下落，通过条形磁铁，不计空气阻力，在下落过程中， 圆环内感应电流的方向为（从上向下看）（） （A）现顺时针后逆时针（B）现逆时针后顺时针 （C）始终顺时针（D）始终逆时针 巧妙分析：图1 ①确定原磁场的方向：参考条形磁铁内部磁场的方向（见备注），即原磁场方向向上。 ②分析磁通量的变化：金属环至上而下的过程中，穿过金属环的磁通量先变大后变小。 ③应用楞次定律判定感应电流的方向：由①②可知大拇指指向先向下后向上，所以从上向下看到金属环中感应电流的方向先顺时针后逆时针。故本题选A。（备注：条形磁铁内外磁场方向相反，因内部磁场比外部磁场强，故分析金属环所包围的原磁场时参考条形磁铁的内部磁场） 提高题：如图2所示，线圈abcd所在平面与磁感线平行， 在线圈以ab为轴由下往上看顺时针转过180?的过程中， 线圈中感应电流的方向（） （A）先沿abcda，后沿dcbad （B）先沿dcbad， 后沿abcda （C）总是沿abcda （D）总是沿dcbad 巧妙分析：图2 ①确定原磁场的方向：水平向右（题目已知）。 ②分析磁通量的变化：根据题意，线圈从图示实线位置向纸外翻转到虚线位置的过程中，穿过线圈的磁通量先变大后变小。 ③应用楞次定律判定感应电流的方向：由①②可知大拇指指向先向左后向右，所以线圈中感应电流的方向先沿dcbad后沿abcda。故本题选B。 拓展题：如图3所示，矩形线圈abcd由静止开始运动。 若cd边受磁场力方向如图中箭头方向，则线圈可以是 （） （A）以ab边为轴转动（转角小于90?大于0?） 高中物理-电磁感应交变电流测试题 一、选择题（1-7为单选，8-10为多选，每题4分，共40分） 1、所示，平行导轨间距为d，一端跨接一个电阻为R，匀强磁场的磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是（） A．Bdv R B．sin Bdv R θ C．cos Bdv R θ D． sin Bdv Rθ 2、如图所示,通电螺线管置于闭合金属环a的轴线上,当螺线管中电流I减少时（） A、环有缩小的趋势以阻碍原磁通量的减小 B、环有扩大的趋势以阻碍原磁通量的减小 C、环有缩小的趋势以阻碍原磁通量的增大 D、环有扩大的趋势以阻碍原磁通量的增大 3、如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界00’为其对称轴．一正方形闭合导 体线框abcd，在外力作用下由纸面内图示位置从静 止开始向左做匀加速运动，若以顺时针方向为电流 的正方向，能反映线框中感应电流随时间变化规律 的图象是( ) 4、如图7所示，MN是一根固定的通电直导线，电流方向向上．今 将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两 者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为 （） A．受力向右B．受力向左C．受力向上D．受力为零 5、如图11-1所示，矩形线圈的匝数为N，面积为S，内阻为r，绕OO′轴以角速度ω做匀速转动.在它从如图所示的位置转过90°的过程中，下列说法正确的是( ) A.通过电阻的电荷量为 ) (2 2r R NBS + π B.通过电阻的电荷量为 2NBS R r + C.外力所做的功为 ) ( 2 2 2 r R N S B N + ω D.外力所做的功为 ) (4 2 2 2 r R S B N + ω π 6、把一只电热器接到100 V的直流电源上，在t时间内产生的热量为Q，若将它 分别接到U1=100sinωt V和U2=50sin2ωt V的交变电流电源上，仍要产生热量Q，则所需时间分别是 A．t，2t B．2t，8t C．2t，2t D．t，t 7、如图所示的电路中，已知交变电源的电压u= (200sin100πt) V， 电阻R= 100Ω，不考虑电源内阻对电路的影响.则电流 表和电压表的读数分别为（） A．1.41 A，220 V B．2 A，220 V C．1.41 A，141 V D．2 A，100 V v a b θ d ．选择题（共30 小题） 1．（2015?嘉定区一模）很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率（） A．在P和Q 中都做自由落体运动B．在两个下落过程中的机械能都守恒 C．在P中的下落时间比在Q 中的长D．落至底部时在P中的速度比在Q 中的大 3．（2013?虹口区一模）如图所示，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t=0 到t=t1 的时间间隔内，长直导线中电流i 随时间变化，使线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．图中箭头表示电流i 的正方向，则i 随时间t 变化的图线可能是（） 4．（2012?福建）如图，一圆形闭合铜环由高处从静止开始加速下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O 为坐标原点，建立竖直向下为正方向的x 轴，则图中最能正确反映环中感应电流i 随环心位置坐标x 变化的关系图象是（） A．均匀增大 C．逐渐增大，趋于不变 2．（2014?广东）如图所示，上下开口、内壁光滑的 铜管度处由静止释放，并落至底部，则小磁块（） B．先增大，后减小 D ．先增大，再减小，最后不变 P 和塑料管Q 竖直放置，小磁块先后在两管中从相同 高 C． B．D． 第1页（共10 页） 5．（2011?上海）如图，均匀带正电的绝缘圆环 a 与金属圆环 b 同心共面放置，当 a 绕 O 点在其所在平面内旋转 时， b 中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环 a （ ） A ．顺时针加速旋转 B ． 顺时针减速旋转 C ． 逆时针加速旋转 D ．逆时针减速旋转 6．（ 2010?上海）如图，一有界区域内，存在着磁感应强度大小均为 B ，方向分别垂直于光滑水平桌面向下和向 上的匀强磁场，磁场宽度均为 L ，边长为 L 的正方形线框 abcd 的 bc 边紧靠磁场边缘置于桌面上，使线框从静止 开始沿 x 轴正方向匀加速通过磁场区域， 若以逆时针方向为电流的正方向， 能反映线框中感应电流变化规律的是 图（ ） 强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为 2R 的导体杆 OA 绕过 O 点且垂直于纸面的 轴顺时针匀速旋转，角速度为 ω，t=0 时，OA 恰好位于两圆的公切线上，如图所示．若选取从 O 指向 A 的电动 势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是（ ） 8．（2014?四川）如图所示，不计电阻的光滑 U 形金属框水平放置，光滑、竖直玻璃挡板 H 、P 固定在框上， H 、 P 的间距很小． 质量为 0.2kg 的细金属杆 CD 恰好无挤压地放在两挡板之间， 与金属框接触良好并围成边长为 1m 的正方形，其有效电阻为 0.1Ω．此时在整个空间加方向与水平面成 30°角且与金属杆垂直的匀强磁场，磁感应强 度随时间变化规律是 B= （0.4﹣0.2t ）T ，图示磁场方向为正方向，框、挡板和杆不计形变．则（ ） 纸面内两个半径均为 D ． R 的圆相切于 O 点，两圆形区域内分别存在垂直纸面的匀 【磁场 电磁感应及交变电流】专题模拟卷 (满分共110分 时间60分钟) 一、选择题(共12个小题，每小题4分，共48分，1～7是单选题，8～12题是多选题) 1．用比值定义法定义物理量是物理学中一种很重要的思想方法，下列表达式中属于用比值法定义的物理量是( ) A ．磁场的磁感应强度 B ＝F IL (B ⊥L ) B ．点电荷电场的电场强度E ＝k Q r 2 C ．金属导体的电阻R ＝ρL S D ．平行板电容器的电容C ＝εr S 4πkd 2．如图所示，图(a)中的变压器为理想变压器，其原线圈接到U ＝220 V 的交流电源上，副线圈与阻值为R 1的电阻接成闭合电路；图(b)中阻值为R 2的电阻直接接到电压为U ＝220 V 的交流电源上，结果发现R 1与R 2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为( ) A.R 1 R 2 B.R 2R 1 C. R 2R 1 D.R 1R 2 3．如图所示，空间中存在与等边三角形ABC 所在平面平行的匀强电场．其中电势φA ＝φB ＝0，φC ＝φ.保持该电场的大小和方向不变，让等边三角形以AB 为轴转过60°，则此时C 点的电势为( ) A.3 2 φ B.12φ C ．－32 φ D.－12 φ 4．如图所示，在磁极和圆柱状铁芯间形成的两部分磁场区域的圆心角α均为4 9 π，磁感 应强度B均沿半径方向．单匝矩形线圈abcd的宽ab＝L，长bc＝2L，线圈绕中轴以角速度ω匀速转动时对外电阻R供电．若线圈电阻为r，电流表内阻不计，则下列说法正确的是() A．线圈转动时将产生正弦式交流电 B．从图示位置开始转过90°角时，电流方向将发生改变 C．线圈转动过程中穿过线圈的磁通量的变化率不变 D．电流表的示数为4BL2ω 3(R＋r) 5．如图所示，边长为2L的等边三角形区域abc内部的匀强磁场垂直纸面向里，b点处于x轴的坐标原点O；一与三角形区域abc等高的直角闭合金属线框ABC，∠ABC＝60°，BC边处在x轴上．现让金属线框ABC沿x轴正方向以恒定的速度v穿过磁场，在t＝0时线框B点恰好位于原点O的位置．规定逆时针方向为线框中感应电流的正方向，在下列四个i－x图象中，能正确表示线框中感应电流随位移变化关系的是() 6.如图所示，在某电路的a、b两端加正弦交变电压U，已知理想变压器原线圈匝数为n1、副线圈匝数为n2，图中电阻R1＝2R2，为理想电压表．工作过程中，a、b两端的输入功率为R2消耗功率的9倍，则下列说法正确的是() 电磁感应中的电路问题专题练习 1.用均匀导线做成的正方形线圈边长为l,正方形的一半放在垂直于纸面向里的匀强磁场中,如图所示,当磁场以的变化率增强时,则下列说法正确的是( ) A.线圈中感应电流方向为adbca B.线圈中产生的电动势E=· C.线圈中a点电势高于b点电势 D.线圈中a,b两点间的电势差为· 2.如图所示,用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b,以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外,不考虑线框的重力,若闭合线框的电流分别为I a,I b,则I a∶I b为( ) A.1∶4 B.1∶2 C.1∶1 D.不能确定 3.在图中,EF,GH为平行的金属导轨,其电阻不计,R为电阻,C为电容器,AB为可在EF和GH上滑动的导体棒,有匀强磁场垂直于导轨平面.若用I1和I2分别表示图中该处导线中的电流,则当AB棒( D ) A.匀速滑动时,I1=0,I2=0 B.匀速滑动时,I1≠0,I2≠0 C.加速滑动时,I1=0,I2=0 D.加速滑动时,I1≠0,I2≠0 4.如图所示,导体棒在金属框架上向右做匀加速运动,在此过程中( ) A.电容器上电荷量越来越多 B.电容器上电荷量越来越少 C.电容器上电荷量保持不变 D.电阻R上电流越来越大 5.用相同导线绕制的边长为L或2L的四个闭合导体线框,以相同的速度进入右侧匀强磁场,如图所示.在每个线框进入磁场的过程中,M,N 两点间的电压分别为U a,U b,U c和U d.下列判断正确的是( ) A.U a 电磁感应 1. 感应电流产生的条件是（ ） A.导体必须做切割磁力线运动 B.导体回路必须闭合，且回路所包围面积内的磁通量发生变化 C.无论导体回路是否闭合，只要它包围或扫过的面积内的磁通量发生变化 D.导体回路产生了感应电动势 2. 如图1所示为一交流电的电流随时间变化的图象.此交流电流的 有效值是( ) A. B.5A C. D.3.5A 3. 在图3所示的电路中，两个相同的电流表G 1和G 2的零点在刻度盘中央， 当电流从“+”接线柱流入时，指针向右摆；当电流从“—”接线柱流入时，指针向左摆.在电路接通后再断开开关K 的瞬间，下列说法中正确的是( ) A.G 1指针向右摆，G 2指针向左摆 B.G 1指针向左摆，G 2指针向右摆 C.两表指针都向右摆 D.两表指针都向左摆 4. 下列关于感应电动势的说法正确的是( ) A.穿过闭合电路的磁通量越大，感应电动势越大 B.穿过闭合电路的磁通量变化越大，感应电动势越大 C.只有发生磁通量变化的电路时闭合的，电路中才有感应电运动势 D.感应电动势的大小和穿过闭合电路的磁通量变化快慢有关 5. 如图2所示的电路中，一个N 极朝下的条形磁铁竖直下落，恰能穿过水平放置的方形导线框，下列判断正确的是 ( ) A.磁铁经过位置1和2时，感应电流都沿abcd 方向 B.磁铁经过位置1和2时，感应电流都沿adcb 方向 C.磁铁经过图中位置1时，线框中感应电流沿abcd 方向，经过位置2时沿adcb 方向 D.磁铁经过图中位置1时，线框中感应电流沿adcb 方向，经过位置2时沿abcd 方向 6. 如图3所示，一个环形线圈放在均匀磁场中，设在第一秒内磁感线垂直于线圈平面向里，如图（a ），磁感应强度B 随时间t 而变化的关系如图（b ），那么在第二秒内线圈中感应电流的大小和方向是（ ） A.逐渐增加，逆时针方向 B.逐渐减小，顺时针方向 C.大小恒定，顺时针方向 D.大小恒定，逆时针方向 7. 一台理想变压器的原线圈输入220V 交变电压，副线圈接上一个滑动变阻器，当变阻器的阻值变大时( ) A.副线圈的电流变小，原线圈的电流变大 B.副线圈的电功率变小，原线圈的电功率也变小 C.副线圈的电功率变小，原线圈的电功率不变 D.副线圈的电压变大，原线圈的电压也变大 8. 在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如图2所示的四个图中，能正确反应其工作原理的是 （ ） 图 2感应电流的方向教案
