第5章 齿轮机构及其设计5.1填空题5.1.1．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与 重合，啮合角在数值上等于 上的压力角。

5.1.2．相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

5.1.3．渐开线上任意点的法线必定与基圆5.1.4．渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时， 。

5.1.5．共轭齿廓是指一对 的齿廓。

5.1.6．用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是 。

5.1.7．一对渐开线直齿圆柱标准齿轮传动，当齿轮的模数m 增大一倍时，其重合度 ，各齿轮的齿顶圆上的压力角a α ，各齿轮的分度圆齿厚s 。

5.1.8．在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚 ；基圆半径 ；齿根高 。

5.1.9．一个负变位渐开线直齿圆柱齿轮同除变位系数外的其它基本参数均相同的标准齿轮相比较，其 圆及 圆变小了，而 圆及 圆的大小则没有变。

5.1.10．斜齿轮在 上具有标准数和标准压力角。

5.1.11．一对斜齿圆柱齿轮传动的重合度由 两部分组成，斜齿轮的当量齿轮是指 的直齿轮。

5. 2判断题5.2.1．一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

( )5.2.2．一对渐开线直齿圆柱齿轮的正确啮合条件是2b 1b p p =。

( )5.2.3．一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20°。

( )5.2.4．一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。

( )5.2.5．一对相互啮合的直齿圆柱齿轮的安装中心距加大时,其分度圆压力角也随之加大。

( )5.2.6．标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。

( )5.2.7．渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线。

( )5.2.8．一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。

齿轮机构及其设计齿轮机构是现代机械中应用最广泛的一种传动机构。

与其它传动机构相比，齿轮机构的优点是结构紧凑，工作可靠，效率高，寿命长，能保证恒定的传动比，而且其传动的功率与适用的速度范围达。

但是，其制造安装费用较高，及精度齿轮传动的振动噪声较大。

齿轮机构根据实现传动比的情况，分为定传动比和变传动比齿轮机构。

定传动比的圆形齿轮机构根据两传动轴线的相对位置，可分三类：平行轴齿轮机构（两齿轮的传动轴线平行）、相交轴齿轮机构（两齿轮的传动轴线相较于一点）、交错轴齿轮机构（两齿轮的传动轴线为空间任意交错位置）。

1.瞬时传动比两齿轮的传动比总等于齿数的反比，即n1/n2=z2/z1，但其瞬时传动比却与齿廓的形状有关。

按三心定理，公法线n-n与二齿轮连心线的交点C为二齿轮的相对速度瞬心，即二齿轮在C点的线速度应相等：ω1 O1C=ω2 O2C，由此得瞬时传动比і12：і12= ω1/ω2= O2C/ O1C=r2/r1该式说明，具有任意齿廓的二齿轮啮合时，其瞬时角速度的比值等于齿廓接触点公法线将其中心距分成两段长度的反比。

这就是齿廓啮合基本定律。

满足齿廓啮合基本定律的传动比为常数或按一定规律变化的一对齿廓称为共轭齿廓。

在齿轮机构中，相对速度瞬心C称为啮合节点，简称节点。

为实现定传动比传动，要求两齿廓在任何位置啮合时，其节点C都为中心线上的一个固定点，分别以O1、O2为圆心、以O1C 和O2C为半径的圆C1和C2，称为齿轮的节圆（注意非分度圆）。

故节圆是齿轮的相对瞬心线，齿轮的啮合传动相当于其两节圆作无滑动的纯滚动。

2.渐开线圆柱齿轮及其基本齿廓1）齿轮的各部分名称•齿顶圆（直径d a）•齿根圆（直径d f）•齿厚（分度圆处s，任意圆周处sі）•齿槽宽（分度圆处e，任意圆周处eі）•齿距（分度圆处p，任意圆周处pі=sі+eі）•分度圆（直径d，规定标准齿轮分度圆上的齿厚s与齿槽宽e相等，即s=e=1/2 p）•齿顶高（齿顶部分的径向高度h a）•齿根高（齿根部分的径向高度h f）•全齿高（齿顶圆与齿根圆之间的径向距离，h=h a+h f）。

5.１ 设已知一对渐开线齿轮的基圆、齿顶圆及主动轮1的角速度1ω的方向如图5.4（a ）所示。

试作出啮合线，并指出理论啮合线和实际啮合线。

【分析】根据渐开线的性质，啮合线必和两轮的基圆相切，由于1ω逆时针方向旋转，故其应切于轮1基圆的左下方和轮2的右上方，设切点分别为1N 、212N N N ，与轮1和轮2齿顶圆的交点分别为21B B 和，则21N N 为理论啮合线，21B B 为实际啮合线。

解：如图5.4（b ）所示。

【评注】本题主要考查对渐开线齿轮啮合原理和渐开线的性质及其相关知识的理解。

(a) (b)图5.45.2 在图 5.5所示轮系中，已知系杆H 为输入端，1000=H n min /r ，而齿轮4为输出端，min /104r n =，它们的转向如图所示。

20mm,3,99,101321=====αm z z z ，且均为直齿圆柱齿轮。

试求：（1）轮4的齿数4z ?（2）若齿轮1、2采用标准齿轮传动，求齿轮3、4的啮合角，说明无侧隙啮合时采用的传动类型。

（3）若齿轮1、2采用标准齿轮，而齿轮3、4改用斜齿圆柱齿轮，法面模数mm 3=n m ，3、4轮的β角应为多少？【分析】本题第一问涉及行星轮系传动比的计算，关于这方面的内容在第11章中将专门讨论。

其余二问涉及到齿轮传动与啮合角的关系，斜齿轮传动的中心距计算公式等，有关公式应当在理解基础上能够记住。

解：（1）求轮4的齿数。

21431441z z z z n n n n i H H H⋅=--=10010001010009910199412134=+⨯⨯=--⋅=HH n n n n z z z z图5.5（2）计算啮合角。

1，2为标准齿轮 mm 30023)10199(2)(2112=⨯+=+=mz z a而 mm 5.29823)10099(2)(4334=⨯+=+=mz z a要使轮系满足同心条件，则mm,300'34=a 故3，4轮的啮合角'34a 为 ︒=︒==773.2030020cos 5.298cos arccos1234'34a a a α由于mm 5.2983003412'34=>==a a a 故为正传动。

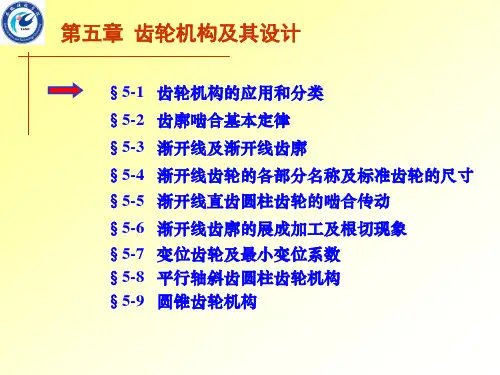

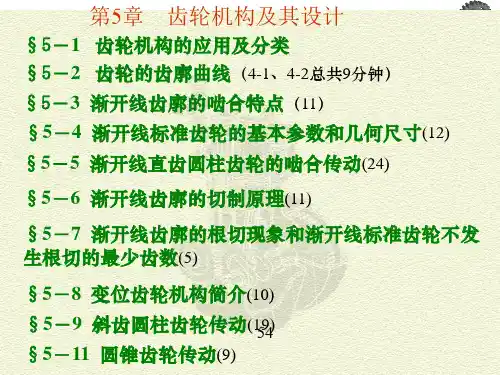

第五章 齿轮机构及其设计（一）教学要求1、了解齿轮机构的特点，理解齿廓啮合基本定理，熟悉渐开线性质，了解共轭齿廓概念2、理解基本参数的概念、掌握齿轮基本尺寸计算，理解齿轮的正确啮合条件、重合度的意义3、了解齿轮加工的原理、根切原因、变位的目的，掌握变位齿轮传动的计算4、掌握斜齿轮传动特点及尺寸计算，了解螺旋齿轮的传动（二）教学的重点与难点1、齿廓啮合基本定理，渐开线性质，共轭齿廓2、周节、分度圆、模数，啮合过程，正确啮合条件，可分性，重合度的意义3、展成原理，根切原因，变位齿轮的尺寸变化，无侧隙啮合方程4、端面、法面参数的关系，当量齿数，正确啮合条件，重合度5、正确啮合条件，蜗轮转向判断，蜗杆直径系数q（三）教学内容§5—1 概述齿轮机构：非圆齿轮机构；圆形齿轮机构。

圆形齿轮机构——平面齿轮机构（圆柱齿轮）；空间（用来传递两相交轴或交错轴） 平面齿轮机构：直齿圆柱齿轮机构（直齿轮）——①外啮合；②内啮合；③齿轮齿条平行轴斜齿齿轮机构（斜一）：①外；②内；③齿轮齿条空间：圆锥齿轮机构——①直齿；②斜一；③曲线齿交错轴斜齿轮机构：（图5-5）蜗杆机构：两轴垂直交错§5—2 齿廓啮合基本定律传动比2112W W i =：①常数——圆齿轮；②f (t )——非圆齿轮 一、齿廓啮合基本定律21P P V V = （P ——节点）P O W P O W 22111⋅=⋅∴PO P O W W i 122112== 节曲线：非圆齿轮—节曲线是非圆曲圆齿轮—节圆（轮1的节圆是以O 1为圆心，O ，P 为半径的圈，—每一瞬时，P 位置唯一确定。

）齿廓啮合基本定律：在啮合传动的任一瞬时，两轮齿廓曲线在相应接触点的公法线必须通过按给定传动比确定的该瞬时的节点。

——轮齿齿廓正确啮合的条件定传动比传动，定律描述：设节圆半径21,r r ''12122112r r P O P O W W i ''=== （概念：节点，节圆，P O r 11='，P O r 22='） 二、共轭齿廓，共轭曲线（关于共轭齿廓的求法自己看书）（凡满足齿廓啮合基本定律的一对齿轮的齿廓称—）三、齿廓曲线的选择满足定传动比的要求；考虑设计、制造等方面。
