电缆桥架施工要求及规范

01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图下图1.4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:1.4.1、金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；1.4.３、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架安装施工要求与规X1 一般规定1．1 本章适用于电压为10KV与以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.4 金属桥架与其支架和引入或引出的金属电缆导管必须接地〔PE〕或接零〔PEN〕可靠，且必须符合如下规定: １．金属桥架与支架全长应不少于2处与接地〔PE〕或接零〔PEN〕干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备: １．按照已批准的施工组织设计〔施工方案〕进展技术、安全交底。

２．施工执行工艺标准、图集、规X齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位与设计单位协商好，并作好记录，以保证施工顺利进展。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格与型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件与支、吊架立柱与型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进展，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘与梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。

为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。

二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。

2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。

3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。

三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。

2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。

3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。

4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。

四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。

电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。

2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。

3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。

4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。

5、桥架的安装应设计预留一定的余量，便于调节和检修。

6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。

7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。

二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。

2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。

3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。

4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。

电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

注:符号△注:符号“○”表示推荐防腐类别。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地(PE）或接零（PEN)可靠，且必须符合下列规定：１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2; ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备：１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。

各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。

3。

桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费.4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

400～800 2.0> 800 2.5热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。

电缆桥架安装要求及规范指导
电缆桥架安装要求和规范指导主要包括以下几点：
1. 材料选择：选择合适的电缆桥架材料，如钢铝合金、镀锌钢板等，要求材料质量好，符合相关标准。

2. 安装位置：电缆桥架的安装位置要符合设计要求，保证电缆桥架的牢固性和稳定性。

根据实际场地条件，选择合适的安装方式，如吊装、嵌入墙壁等。

3. 安装间距：根据电缆桥架上走线的数量和电缆的直径，合理确定电缆桥架的安装间距，保证走线整齐、有序。

4. 连接方式：电缆桥架的连接方式要合理选择，如螺栓连接、焊接等，连接处要牢固可靠，不得出现松动和变形。

5. 悬挂和支撑：电缆桥架需要进行悬挂和支撑，要按照规范要求选择合适的支架、吊杆等悬挂和支撑设备，保证悬挂和支撑的牢固性和稳定性。

6. 电缆敷设：电缆桥架安装完成后，要按照设计要求进行电缆的敷设，电缆的敷设要整齐有序，保证电缆的安全性和可靠性。

7. 检查和验收：电缆桥架安装完成后，要进行检查和验收，检查是否符合规范要求，保证安装质量和安全性。

总之，电缆桥架的安装要求和规范指导就是为了保证电缆桥架的安装质量和功能，保证电缆的安全性和可靠性。

在安装过程
中，需要按照相关标准和规范进行操作，确保整个安装过程的合理性和安全性。

电缆桥架的选择、安装施工要求及规范电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等构成。

建筑物内桥架可以独立架设,也可以附设在各种建（构）筑物和管廊支架上,应体现结构简单,造型美观、配置快捷和维护和修理便利等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

下面国内最大的电气产品销售与服务平台——电老虎网给您介绍一下：电缆桥架的选择、安装施工要求、规范以及实例。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采纳（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在简单积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可依据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质一般型桥架。

在简单积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可依据用户要求提高桥架的载荷本领或选用行架。

5、大跨距（3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取4050%，掌控电缆可取5070%，另外需予留1025%的式程进展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应充足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值（mm2）06012961100258101200452201400645401600968三、支、吊架的配置1、户内支、吊短跨距一般实行1.53m。

电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。

为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。

一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。

（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。

（3）明确电缆桥架的布线路径，制定详细的施工方案。

（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。

2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。

（2）选择合适的连接件，确保桥架的连接紧固可靠。

（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。

（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。

（5）安装完毕后进行整体检查，确保无遗漏或错误。

3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。

（2）保证电缆的安全系数，避免损坏或损坏电缆。

（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。

（4）保护电缆的表面，避免受潮、磨损或其他损坏。

4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。

（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。

（3）施工时禁止吸烟、使用明火等危险行为。

（4）施工过程中遵循电缆桥架的安全使用要求。

二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。

（2）电缆桥架的连接紧固可靠，无松脱和错位。

（3）桥架表面无明显划伤、变形和破损。

2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。

（2）桥架的布线路径和弯曲半径符合电缆的走向要求。

（3）桥架的水平和垂直间距均匀、合理。

3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。

（2）电缆与桥架之间的固定牢固，无松动和错位。

（3）电缆的保护措施到位，避免损坏和磨损。

电缆桥架安装施工要求及规范1一般规定1.1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1.2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成, 敷设电缆具有连续性的刚性结构系统，为电缆桥架。

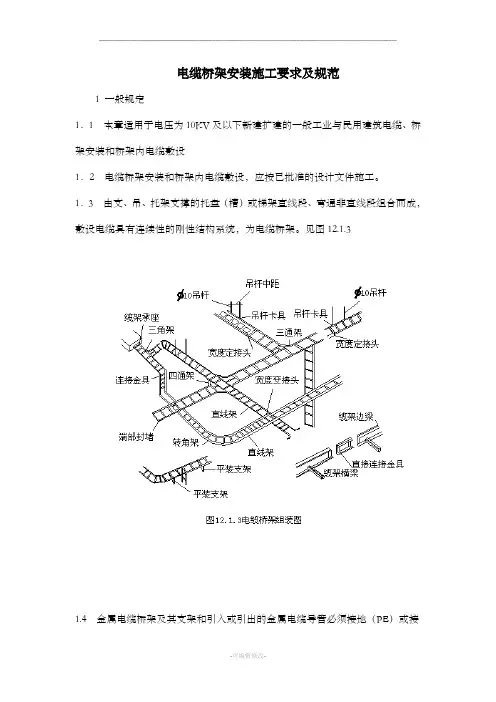

见图12.1.3吊杆中距吊杆力10吊杆缆架承座7三角架吊杆卡具吊杆卡具三逋架四通架端都封堵转角架宽度定接头宽度变接头直线架直线架平装支架平装支架图12.L3电缆桥架组装图宽度定接头缆架边梁1.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN可靠，且必须符合下列规定：1.金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN干线相连接；2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mr2T；3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12.2施工准备2.1技术准备：1.按照已批准的施工组织设计（施工方案）进行技术、安全交底。

2.施工执行工艺标准、图集、规范齐全。

3.电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

4.根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

电缆桥架如何施工才规范？17个工艺要点示例！桥架及电缆作为机电安装工程的重要部分，施工好坏直接影响工程整体质量，本文基于中建优质工程现场示例，分享17个施工工艺要点，以供大家参考借鉴。

一、先来看看规范GB50303《建筑电气工程施工质量验收规范》强条的要求：11.1.1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：1. 梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，应每隔20m~30m应增加一个连接点，起始端和终点端均应可靠接地。

2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1 平直线段桥架吊架间距1.5m~2m，如果采用吊杆支架，吊杆直径不应小于8mm，且需在过梁处应设置固定支架。

2 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架。

3 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架；顶层桥架距楼板距离不小于150mm，上下层桥架间距不小于150mm。

4 桥架、线槽按砼特殊角度准确放样、加工、安装。

5 直线段钢制电缆桥架长度超过30米、铝合金或者玻璃钢制电缆桥架长度超过15米设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

6 金属电缆桥架及其支架全长应不少于2处于接地干线相连接；桥架首位两端需与配电柜外壳或地线排可靠连接。

7 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm²；连接前剔除接地螺栓下方的绝缘层；镀锌桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。

2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。

3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。

4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。

5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。

6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。

7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。

8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。

9、桥架的安装完毕后，应对电缆桥架的安装进行检查。

电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。

为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。

下面就为您详细介绍一下电缆桥架安装的要求和规范指导。

一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。

对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。

2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。

另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。

3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。

另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。

4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。

在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。

5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。

接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。

6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。

另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。

二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。

2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。

电缆桥架施工规范电缆桥架施工规范是为了确保电缆桥架的安装质量和施工安全而制定的一系列规范。

下面是电缆桥架施工的一些规范要求。

一、施工前的准备1. 施工单位应根据设计要求准备好所需的材料、设备和工具，并确保其质量符合相关标准。

2. 施工前应对工地进行勘察，了解具体情况，确定电缆桥架的安装位置和线路走向，并制定施工方案。

3. 施工前应培训安全操作规程，并确保施工人员具备必要的技术和安全知识。

二、施工过程中的安全措施1. 在施工现场设置明显的警示标志，禁止无关人员进入施工区域。

2. 施工人员应佩戴好安全帽、安全鞋等个人防护装备，并进行安全技术交底。

3. 施工过程中应严禁乱丢材料和工具，及时清理工地垃圾，保持施工现场整洁。

4. 施工现场应配备必要的灭火器材，并定期进行消防安全检查。

三、电缆桥架的安装要求1. 电缆桥架的安装应符合相关设计规范和标准要求。

2. 在选用电缆桥架材料时，应严格按照设计要求，选择适合的材质和规格。

3. 电缆桥架的支撑和固定应牢固可靠，能够承受预期负荷，且不会发生变形和松动。

4. 电缆桥架的接头应牢固，接触良好，且无锈蚀和裂纹等缺陷，避免电缆在运行过程中产生故障。

5. 电缆桥架的安装高度应符合设计要求，且桥架之间的间距应满足电缆的走向和容纳数量的需要。

四、电缆的敷设和固定1. 电缆的敷设应尽量避免出现过度弯曲、刮蹭、受压等情况，尤其是对于易受到机械损坏的电缆。

2. 不同类型的电缆应分别敷设在不同的电缆桥架上，并与其它电缆保持一定的间距，以避免相互干扰。

3. 电缆的固定应采用专用的固定夹具和固定点进行，固定点的距离应根据电缆的类型和直径进行合理设置。

五、施工结束后的验收和清理1. 施工结束后应进行验收，包括对电缆桥架和电缆的质量进行检查和测试。

2. 施工完成后应及时清理施工现场，恢复原状，并妥善处理废弃材料和垃圾。

以上是电缆桥架施工规范的一些要求，施工单位和相关人员应严格按照这些规范要求进行施工，确保电缆桥架的质量和施工安全。

电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。

以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。

安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。

2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。

3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。

通常情况下，较重的电缆需要更小的支架间距。

4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。

安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。

5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。

电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。

6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。

7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。

此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。

建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。
