《地形图识图的内容》PPT课件

3. 交会法定点
当在地物、地形特征不明显处定点时，常采用罗盘仪交会 法定点
精选PPT
10
P为欲定点，站在P点，找到远处地面上三个明显的地 形、地物点A、B、C，此三点在地形图上由相应点a、 b、c。交会法定点具体操作：
1， 站在P点，用罗盘仪分别测出地面A、B、C三点的磁方位 角∠1、 ∠2、 ∠3。
精选PPT
5
地形图的应用
地形图在国家经济建设和国防建设上的应用是极为广泛的。 因为地形图是地面按一定比例尺缩绘的图像，图上的地物、 地形点都有比较准的平面位置和高程，还显示了山脉、水 系、道路网、居民点、输电线路、地质、植被等各种地面 信息，比较客观、全面的反映了地面的自然状况和人工变 革的状况。因此，凡是需要利用地面科学信息资料的生产 部门都需要应用地形图进行工Βιβλιοθήκη Baidu建设的规划、设计和专题 研究。在地质普查、勘探、水文工程地质、物探、化探及 矿山建设与生产等工程项目中，从勘探规划、设计、施工， 到最后上交成果报告，地形图及各种测绘资料是主要的依 据。
精选PPT
6
在地质调查中制定工作路线和定点填图
一，野外进行地形图定向 二，野外图上定点
1. 磁北方向 2. 真北方向 3. 坐标纵线北方向 4. 用图上某直线定向
1. 根据图上周围地物定点 2. 根据图上周围地形定点 3. 交会法定点
精选PPT
7
一，野外进行地形图定向
1，磁北方向
将罗盘仪上的南北线（0°——180°的连线）平行于图 上磁子午线（0°指向北极），一同转动图纸和罗盘，使 罗盘仪圆水准气泡居中，磁北针静止指向0°刻划时，磁 北针所指方向就是图的磁北方向。
2， 在一张透明纸上，任意确定一点p，划一磁北方向，以北 方向为准，过P点分别用量角器量出∠1、 ∠2、 ∠3 ， 划出三条方向线PA、PB、PC。
精选PPT
9
二，野外图上定点
1. 根据图上周围地物定点
如需要在房屋旁边、道路交叉处或河流拐弯处定点时，目 估出欲定点至附近地物间的大致方向和距离，直接在图上 确定欲定点的位置。
2. 根据图上周围地形定点
在野外，利用地形特征点定点时，必须依靠等高线的形态 和点位高度，用目估法来确定。一般情况，野外定点都是 根据明显地物点和地形特征点及其相互关系来综合考虑确 定欲定点的位置。
精选PPT
8
3， 坐标北方向 将罗盘仪的一边（平行于南北0°——18 0°线）平行于 某一坐标格网纵线，同时转动图纸和罗盘，气泡居中后， 磁北针静止后所指0°刻划方向即为坐标纵轴北方向。
4， 用图上某直线定向 当图上某两点A和B很明显，而相应实地上也很明显时， 采用直线定向。方法是：用图者在实地A点上，转动图纸 使图上B点与实地上的B点方向一致，此时地形图已定好方 向。
2. 接合图表 接合图表一般位于图幅的左上角，由九块矩形组成，中间斜线方块 为本幅图，四邻八个方块内为相邻图幅的图名。
精选PPT
2
二，成图日期、单位和方法、坐标与高程系
统、等高距及图式说明
1. 成图日期、单位和方法 认识和判读地形图的目的在于熟练的使用地形图，应用地形图进行 各种工程设计，或以地形图为地图，在上图作实地调查的定点定位 工作。因此，了解成图日期、出版时间是非常重要的，它可以清楚 的告诉我们出版日期和我们所使用图日期之间相隔多少年。
2. 三北方向线图 一般位于图比例尺的左边或右边。它指明了磁偏角、子午线收敛角 以及磁坐偏角的大小和符号。
3. 坡度尺 坡度尺用于量测图上相邻两条等高线之间和相邻两条计曲线之间的 坡度。
精选PPT
4
四，读图时注意事项
地形图的主要内容是以各种规定的符号，表示地物地貌的位置关系及 其形态特征。读图和用图时，并非仅仅认得图上的符号就够了，更重 要的是通过图上的符号，了解并判断其相互关系及其内在的联系规律。 例如，根据河流分布和地形最高、最低点的位置，可判断出该区地势 的总走向；根据等高线的形状和疏密程度，可判断出不同地貌的类型 及其成因；根据井泉和水系的分布，可以推测地下水的情况；根据居 民地、房屋结构、道路网、厂矿及耕地分布情况，可以判断出当地人 民的生活水平情况等。 此外，使用不同比例尺地图时，还必须注意地物、地貌的概括与取舍。 比例尺越小，概括度越高，舍去的次要地物地貌就多；反之，图上表 示的越详细，舍去的内容少，概括性就不高。
成图单位和方法，对于用图的质量（精度）是极为重要的。
2. 目前，我国所采用的统一坐标和高程系统是：1954年北京坐标系统 和1956年黄海高程系统，如果不是采用上述统一的系统，就必然是 其他系统或假定的（独立）坐标系统和相对高程系统，这样的图只 能在局部地区使用，它与国家统一的坐标和高程系统之间存在某一 常数关系。

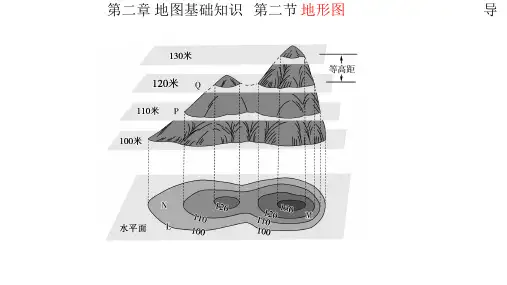

等高距在每幅图中，只能是一个数字。它由测图比例尺和地形不同 情况来决定，比例尺越大，等高距的数字就越小。
《地形图图式》出版的时间不同，反映成图的详细程度和质量要求 不同。一般，新出版的图式符号更简明易懂，质量也较高。
精选PPT
3
三，图比例尺、三北方向线图与坡度尺
1. 地形图比例尺 有数字比例尺和图示比例尺。常位于图幅的下方正中央位置。
地形图识图的内容
一，地形图的图名、图号和接合表图；
二，成图日期、单位和方法、坐标与高程系 统、等高距及图式说明；
三，图比例尺、三北方向线图与坡度尺；
四，读图时注意事项。
精选PPT
1
一，地形图的图名、图号和接合表图
1. 图名和图号 图名与图号都写在该图的上方。图名一般是用本幅内具有代表性的 村、镇名或工、矿名或山名来命名。图号是由地形图的分幅与编号 确定的。图名和图号都是图的名称，对一幅图而言，两者可以都 有，或者只有一种。 对不同比例尺的图幅大小、分幅与编号，地图分幅分为：梯形分幅 法和正方形分幅法。梯形分幅法是一种国际地图的分幅方法；正方 形分幅法适用于1：500——1：5000等大比例尺图的分幅。
2，真北方向
根据图上给出的磁偏角的大小和符号，用改正螺旋在罗 盘仪上改正磁偏角。改正方法：当磁偏角东偏为正时，罗 盘仪刻度盘的零度按顺时针转动磁偏角度；若西偏时，则 按逆时针转动磁偏角值。真北定向的方法是：将罗盘仪的 南北线平行于图的内图廓线（或某子午线），同时转动图 纸和罗盘仪，圆水准气泡居中，磁北针静止指向0°刻划 方向即为真北方向。
