钢筋工理论基础知识钢筋的基本分类钢筋种类很多,通常按其在结构中的用途、化学成分、钢筋强度、生产工艺、轧制外形、供应形式、直径大小进行分类:1、按钢筋在构件中的作用分有受力钢筋、构造钢筋(见图1)(1)受力筋(承受拉、压应力的钢筋):是指构件中根据计算确定的主要钢筋,包括有:受拉筋、弯起筋、受压筋等。
(2)构造钢筋:是指构件中根据构造要求设臵的钢筋,包括有:箍筋、分布筋、架立筋、横筋、腰筋等。
①箍筋——承受一部分斜拉应力,并固定受力筋的位臵,多用于梁和柱②分布筋——用于屋面板、楼板内,与板的受力筋垂直布臵,将承受的重量均匀地传给受力筋,并固定受力筋的位臵,以及抵抗热胀冷缩所引起的温度变形。
③架立筋——用以固定梁内钢箍的位臵,构成梁内的钢筋骨架。
④其它——因构件构造要求或施工安装需要而配臵的构造筋。
如腰筋、横筋、预埋锚固筋、环等。
2、按钢筋的化学成分分类碳素钢钢筋、普通低合金钢钢筋。
3、按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋。
图14、按钢筋的强度划分在钢筋混凝土结构中常用的是热轧钢筋,热轧钢筋按强度可分为四级,Ⅰ级钢筋(235/370级)HRB235,其屈服强度标准值为235Mpa,用符号A表示;Ⅱ级钢筋(335/510级)HRB335,其屈服强度标准值为335Mpa,用符号B表示;Ⅲ级钢筋(370/570)HRB370,其屈服强度标准值为370Mpa,用符号C表示;Ⅳ级钢筋(540/835)RRB540(Ⅳ级钢),其屈服强度标准值为540MPa。
现浇楼板的钢筋和梁柱的箍筋多采用HPB235级钢筋,用符号D表示。
梁柱的受力钢筋多采用HRB335、 HRB370级钢筋。
5、按轧制外形分(1)光面钢筋:I级钢筋(Q235钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于10mm,长度为6m~12m。
(2)带肋钢筋:有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形。

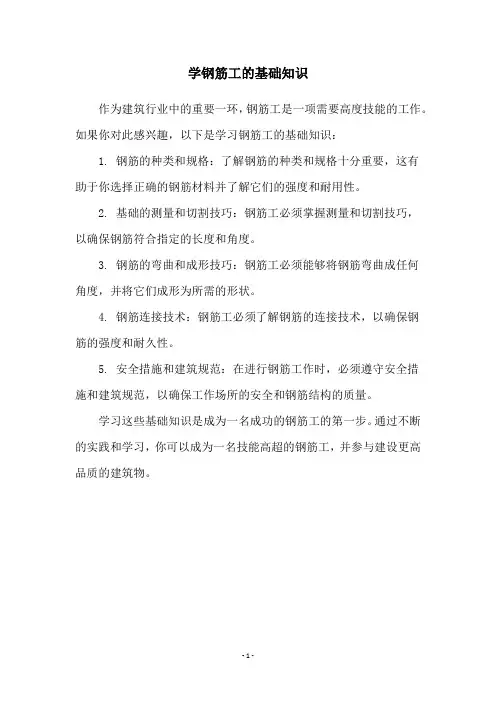

学钢筋工的基础知识
作为建筑行业中的重要一环,钢筋工是一项需要高度技能的工作。
如果你对此感兴趣,以下是学习钢筋工的基础知识:
1. 钢筋的种类和规格:了解钢筋的种类和规格十分重要,这有
助于你选择正确的钢筋材料并了解它们的强度和耐用性。
2. 基础的测量和切割技巧:钢筋工必须掌握测量和切割技巧,
以确保钢筋符合指定的长度和角度。
3. 钢筋的弯曲和成形技巧:钢筋工必须能够将钢筋弯曲成任何
角度,并将它们成形为所需的形状。
4. 钢筋连接技术:钢筋工必须了解钢筋的连接技术,以确保钢
筋的强度和耐久性。
5. 安全措施和建筑规范:在进行钢筋工作时,必须遵守安全措
施和建筑规范,以确保工作场所的安全和钢筋结构的质量。
学习这些基础知识是成为一名成功的钢筋工的第一步。
通过不断的实践和学习,你可以成为一名技能高超的钢筋工,并参与建设更高品质的建筑物。
- 1 -。
钢筋基础知识点总结钢筋基础是指建筑物或其他结构物的基础部分中使用的钢筋混凝土结构。
它是直接承载建筑物荷载并将其传递到土壤中的主要结构部分。
钢筋基础在建筑工程中起着至关重要的作用,因此掌握其基本知识点对于建筑工程师和设计师来说至关重要。
本文将对钢筋基础的相关知识点进行总结,以供读者参考。
1. 钢筋基础的类型钢筋基础一般可以分为浅基础和深基础两种类型。
浅基础通常用于不多于6m的深度,包括垫石、承台、条形基础、板基础、梁基础等;深基础主要用于承受大荷载的建筑物,包括桩基础、墙式桩基础、桩承台基础等。
对于建筑工程来说,选择合适的基础类型对于确保建筑物的结构安全和稳固具有至关重要的意义。
2. 钢筋基础设计原则在设计钢筋基础时,需要考虑建筑物的荷载和土壤的承载力,以确保基础的稳固性和安全性。
设计基础时应遵循以下原则:(1)合理选定基础类型和尺寸,根据建筑物的荷载情况和土壤的承载力来确定。
(2)基础的设计应充分考虑建筑物的结构设计,以确保基础能够有效传递荷载至土壤中。
(3)基础的设计应符合相关的建筑规范和标准,以确保基础的质量和安全性。
3. 钢筋基础的材料钢筋基础的主要材料是混凝土和钢筋。
混凝土主要用于承受压力,而钢筋主要用于承受拉力。
混凝土的质量和强度直接关系着基础的承载能力和安全性。
因此在基础施工中,需要选择合适的混凝土配合比和适当的强度等级。
同时,钢筋的使用也需要符合相关的标准和规范,以确保基础的质量。
4. 钢筋基础的施工工艺钢筋基础的施工工艺主要包括基础的准备工作、钢筋的安装、混凝土的浇筑等环节。
在施工过程中需要特别注意以下几点:(1)基础的准备工作,包括对土壤的处理和基础底部的清理和处理等;(2)钢筋的安装,需要按照设计要求和规范要求进行安装,确保钢筋的质量和位置的准确度;(3)混凝土的浇筑,需要控制好混凝土的配合比和浇筑质量,以确保基础的质量和安全性。
5. 钢筋基础的验收和监督在钢筋基础施工完成后,需要对基础进行验收和监督,以确保基础的质量和安全性。

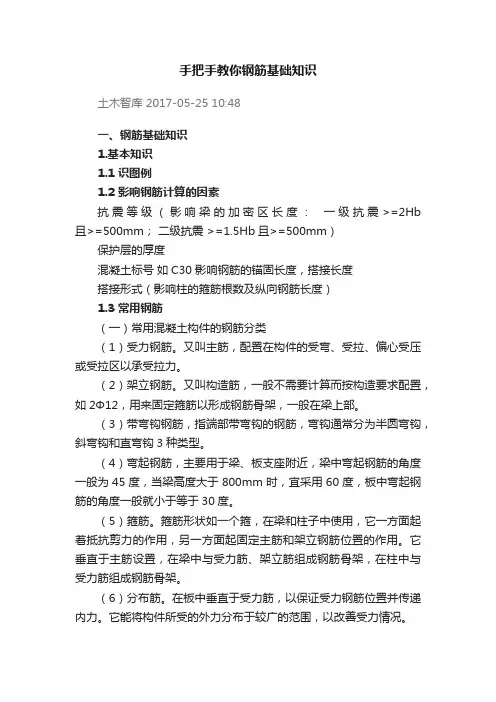

手把手教你钢筋基础知识土木智库 2017-05-25 10:48一、钢筋基础知识1.基本知识1.1 识图例1.2 影响钢筋计算的因素抗震等级(影响梁的加密区长度:一级抗震>=2Hb 且>=500mm;二级抗震 >=1.5Hb且>=500mm)保护层的厚度混凝土标号如C30 影响钢筋的锚固长度,搭接长度搭接形式(影响柱的箍筋根数及纵向钢筋长度)1.3 常用钢筋(一)常用混凝土构件的钢筋分类(1)受力钢筋。
又叫主筋,配置在构件的受弯、受拉、偏心受压或受拉区以承受拉力。
(2)架立钢筋。
又叫构造筋,一般不需要计算而按构造要求配置,如2Φ12,用来固定箍筋以形成钢筋骨架,一般在梁上部。
(3)带弯钩钢筋,指端部带弯钩的钢筋,弯钩通常分为半圆弯钩,斜弯钩和直弯钩3种类型。
(4)弯起钢筋,主要用于梁、板支座附近,梁中弯起钢筋的角度一般为45度,当梁高度大于800mm时,宜采用60度,板中弯起钢筋的角度一般就小于等于30度。
(5)箍筋。
箍筋形状如一个箍,在梁和柱子中使用,它一方面起着抵抗剪力的作用,另一方面起固定主筋和架立钢筋位置的作用。
它垂直于主筋设置,在梁中与受力筋、架立筋组成钢筋骨架,在柱中与受力筋组成钢筋骨架。
(6)分布筋。
在板中垂直于受力筋,以保证受力钢筋位置并传递内力。
它能将构件所受的外力分布于较广的范围,以改善受力情况。
(7)附加钢筋。
因构件几何形状或受力情况变化而增加的附加筋,如吊筋、腰筋等。
1.4 钢筋工程量计算钢筋工程量计算的基本表达式为:钢筋工程量=钢筋下料长度(m)×相应钢筋每米重量(kg/m)式中:钢筋下料长度(m) =构件图示尺寸-砼保护层厚度+钢筋弯钩增加长度+弯起钢筋弯起部分的增加长度-量度差(钢筋弯曲调整值)+图中已经注明的搭接长度钢筋直径每米重量:钢筋单位理论质(重)量 = 0.617D 2根据上式,可列出如下常用表格:钢筋直径每米重量表:钢筋保护层为了防止钢筋与空气接触氧化而锈蚀,在钢筋周围应留有一定厚度的保护层。
钢筋工程的基本知识钢筋工程是指利用钢筋在混凝土结构中起到加固和增强作用的工程。
钢筋是指用来承受拉力的钢材,通过将钢筋与混凝土结合在一起,可以形成强度更高、更耐久的混凝土结构。
1. 钢筋的分类钢筋可以根据其形状和用途进行分类。
常见的钢筋有圆钢筋、带肋钢筋和螺纹钢筋等。
圆钢筋主要用于梁、柱等结构中,带肋钢筋主要用于板、墙等结构中,螺纹钢筋主要用于连接构件。
2. 钢筋的规格钢筋的规格一般以直径表示,单位为毫米。
常见的钢筋规格有6mm、8mm、10mm、12mm等。
不同直径的钢筋承载能力和使用范围有所差异,根据具体工程需要选择合适的钢筋规格。
3. 钢筋的加工与安装钢筋在施工前需要进行加工和安装。
加工包括剪断、弯曲等操作,常用工具有钢筋剪、钢筋弯曲机等。
安装时需要按照设计要求将钢筋按照一定的间距和位置放置在混凝土中。
4. 钢筋的保护钢筋在混凝土中起到加固作用,但也容易受到腐蚀。
因此,在施工过程中需要注意保护钢筋。
一方面要防止钢筋受到大气中的湿气和化学物质的侵蚀,可以采用涂层等方式进行保护;另一方面要避免钢筋与水泥浆或混凝土接触时间过长,以免引起钢筋锈蚀。
5. 钢筋的受力性能钢筋在混凝土结构中主要承受拉力,而混凝土主要承受压力。
钢筋的受力性能包括屈服强度、抗拉强度和伸长率等指标。
屈服强度是指钢筋在拉力作用下开始产生塑性变形的应力值,抗拉强度是指钢筋在拉力作用下抵抗破坏的能力。
6. 钢筋的连接方式钢筋在混凝土结构中需要连接在一起,常见的连接方式有焊接、机械连接和螺纹连接等。
焊接连接简单快捷,但对施工工艺要求高;机械连接使用连接套筒将钢筋连接在一起,适用于较大直径的钢筋;螺纹连接通过螺纹套筒将钢筋连接在一起,适用于要求连接强度较高的场合。
7. 钢筋的检验与验收钢筋在施工前需要进行检验和验收。
检验主要包括外观检查、尺寸检查和力学性能检测等,以确保钢筋质量符合要求。
验收时需要按照相关标准进行验收,包括验收数量、验收质量和验收记录等。

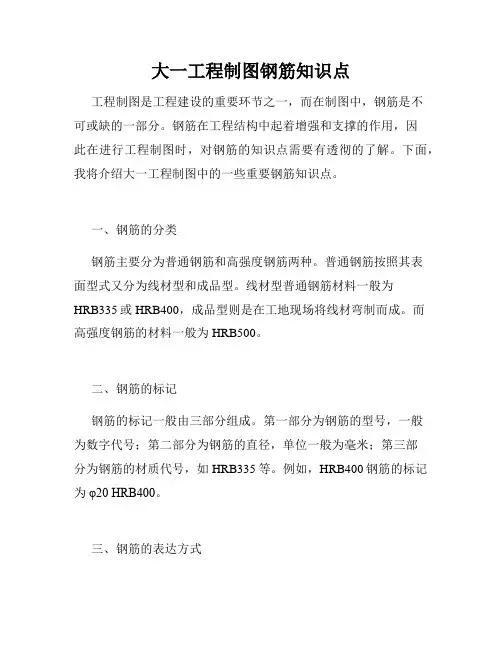

大一工程制图钢筋知识点工程制图是工程建设的重要环节之一,而在制图中,钢筋是不可或缺的一部分。
钢筋在工程结构中起着增强和支撑的作用,因此在进行工程制图时,对钢筋的知识点需要有透彻的了解。
下面,我将介绍大一工程制图中的一些重要钢筋知识点。
一、钢筋的分类钢筋主要分为普通钢筋和高强度钢筋两种。
普通钢筋按照其表面型式又分为线材型和成品型。
线材型普通钢筋材料一般为HRB335或HRB400,成品型则是在工地现场将线材弯制而成。
而高强度钢筋的材料一般为HRB500。
二、钢筋的标记钢筋的标记一般由三部分组成。
第一部分为钢筋的型号,一般为数字代号;第二部分为钢筋的直径,单位一般为毫米;第三部分为钢筋的材质代号,如HRB335等。
例如,HRB400钢筋的标记为φ20 HRB400。
三、钢筋的表达方式在工程制图中,钢筋一般以图形的方式进行表达。
常用的图形包括纵筋、箍筋和扎带等。
纵筋是钢筋在结构中纵向分布的筋,用于承受拉力。
箍筋则是用来抵抗纵筋的压力和保护混凝土的,一般呈圆形或方形。
扎带则是将纵筋和箍筋捆扎在一起,保持其相对位置。
四、钢筋的构造要求在进行工程制图时,钢筋的构造要求包括以下几个方面。
首先是长度要求,钢筋的长度应根据实际需要进行设计。
其次是直径要求,根据结构设计要求选择合适的钢筋直径。
另外,扎带的选择也需要根据实际情况来确定。
此外,对于钢筋的间距、位置等也有一定要求。
五、钢筋的安装要点钢筋的安装是工程制图中需要注意的重要环节。
首先,应按照设计要求进行合理的纵、横筋布置。
其次,钢筋之间需要采取适当的固定措施,如采用扎带进行固定。
此外,还需要注意保持钢筋与周围构件之间的间距和位置。
六、钢筋的检查与验收在工程制图完成后,还需要进行钢筋的检查与验收工作。
检查钢筋的长度、直径、数量是否符合设计要求。
验收钢筋的品质是否合格,如钢筋的表面质量、材质代号等。
综上所述,大一工程制图中的钢筋知识点包括钢筋的分类、标记、表达方式,以及钢筋的构造要求、安装要点和检查验收等。
钢筋基础必学知识点
1. 钢筋的种类和标识:钢筋可分为普通钢筋和变形钢筋,常用的标号有HRB335、HRB400、HRB500等。
2. 钢筋的强度等级和力学性能:钢筋的强度等级是指其抗拉强度的等级,常见的有335 MPa、400 MPa、500 MPa等。
3. 钢筋的长度和直径:钢筋的长度一般为12米,直径常用的有6mm、8mm、10mm、12mm等。
4. 弯曲钢筋的最小弯曲直径:弯曲钢筋的最小弯曲直径是指钢筋在弯曲过程中,保证钢筋不发生裂纹和破坏的最小弯曲半径。
5. 钢筋的抗拉、抗压和抗弯性能:钢筋在混凝土结构中起着抗拉、抗压和抗弯作用,其能承受的最大拉力、压力和弯矩称为抗拉强度、抗压强度和抗弯强度。
6. 钢筋的屈服强度和抗拉强度:钢筋的屈服强度是指钢筋开始发生塑性变形的力值,抗拉强度是指钢筋最大抗拉力值。
7. 钢筋的保护层厚度:混凝土结构中的钢筋需设置一定的保护层,保护层的厚度应符合设计要求,以确保钢筋的持久性和耐久性。
8. 钢筋的锚固长度:钢筋在混凝土中的锚固长度是指钢筋进入混凝土后,能有效传递拉力的长度,必须满足设计要求。
9. 钢筋的间距和受力方式:钢筋在混凝土结构中的间距和受力方式应根据设计要求确定,包括梁、柱、板等部位的受力计算和钢筋配筋。
10. 钢筋的安装和连接方式:钢筋的安装和连接方式应符合相关规范和要求,包括焊接、机械连接等。
同时,在安装过程中要注意钢筋的位置、间距和混凝土浇筑顺序。
这些都是钢筋基础知识点,掌握了这些知识可以更好地理解和应用钢筋在混凝土结构中的作用和设计过程。
钢筋全套知识本工程采用Ⅰ级钢筋(¢),Ⅱ级钢筋(¢),Ⅱ级钢筋(¢),Ⅲ级钢筋(¢),钢筋最大直径为32。
(一)施工工艺1、钢筋制作钢筋加工制作时,要将钢筋加工表与设计图复核,检查下料表是否有错误和遗漏,对每种钢筋要按下料表检查是否达到要求,经过这两道检查后,再按下料表放出实样,试制合格后方可成批制作,加工好的钢筋要挂牌堆放整齐有序。
施工中如需要钢筋代换时,必须充分了解设计意图和代换材料性能,严格遵守现行钢筋砼设计规范的各种规定,并不得以等面积的高强度钢筋代换低强度的钢筋。
凡重要部位的钢筋代换,须征得甲方、设计单位同意,并有书面通知时方可代换。
(1)钢筋表面应洁净,粘着的油污、泥土、浮锈使用前必须清理干净,可结合冷拉工艺除锈。
(2)钢筋调直,可用机械或人工调直。
经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减小5%。
(3)钢筋切断应根据钢筋号、直径、长度和数量,长短搭配,先断长料后断短料,尽量减少和缩短钢筋短头,以节约钢材。
(4)钢筋弯钩或弯曲:①钢筋弯钩。
形式有三种,分别为半圆弯钩、直弯钩及斜弯钩。
钢筋弯曲后,弯曲处内皮收缩、外皮延伸、轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸,应考虑弯曲调整值。
钢筋弯心直径为2.5d,平直部分为3d。
钢筋弯钩增加长度的理论计算值:对转半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d。
②弯起钢筋。
中间部位弯折处的弯曲直径D,不小于钢筋直径的5倍。
③箍筋。
箍筋的末端应作弯钩,弯钩形式应符合设计要求。
箍筋调整,即为弯钩增加长度和弯曲调整值两项之差或和,根据箍筋量外包尺寸或内包尺寸而定。
④钢筋下料长度应根据构件尺寸、混凝土保护层厚度,钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
a. 直钢筋下料长度=构件长度—保护层厚度+弯钩增加长度b. 弯起钢筋下料长度=直段长度+斜弯长度-弯曲调整值+弯钩增加长度c. 箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度2、钢筋绑扎与安装:钢筋绑扎前先认真熟悉图纸,检查配料表与图纸、设计是否有出入,仔细检查成品尺寸、心头是否与下料表相符。
钢筋基础知识一、钢筋计算的分类以及钢筋图集工程加固计算可分为基础加固、主加固、楼梯和二次结构加固。
基础钢筋根据基础的类型不同分为:独立基础、条形基础、筏型基础及桩承台基础。
主要图集是:04g101-3、08g101-5、06g101-6,今年刚出的图集11g101-3把这三本图集合并为一本,学习基础钢筋节点时可以将这四本图集参照学习。
主体工程按构件类型分为墙、梁、板、柱。
墙、梁、柱钢筋节点图集为03g101-1,板钢筋节点图集为04g101-4。
今年刚刚发布的图集11g101-1将最后两个图集合并为一个。
06g901-1也是现浇混凝土框架、剪力墙和框架-剪力墙的图集,可以相互学习。
楼梯有专门的图籍,主要有03g101-2、11g101-2。
03g101-2对梯板面部的负筋和分布筋的说明“按下部纵筋的1/2,且不小于a8@200”的描述太过笼统,一般都要通过图纸会审或变更确认。
11g101-2对要求设计对负筋和分布筋进行标注。
二次结构主要包括构造柱、圈梁、墙体拉筋、门窗过梁等,目前二次结构的相关图集非常混乱,二次结构的配筋计算争议最大。
过去,某工程二次结构的配筋量为2-3kg/O,但未来的趋势是二次结构的配筋量不断增加。
例如连云港万润园二期B、C组二次结构含量已达到约10kg/O,二次结构配筋计算,如图中无明确节点,需查找有利于沉降的图集节点在工程过程中予以确认,现场施工时找到节约的图集施工。
二次结构的主要图籍有:苏g02-2021-建筑物抗震构造详图、04g329-3建筑物抗震构造详图(砖墙楼房)等。
在计算人防地下室时,需要根据人防节点进行施工。
主要图纸为防空地下室-07fg01的设计荷载和结构。
人防地下室的锚固长度和梁板节点与非人防地下室不同。
学习钢筋还要对和钢筋相关的规范进行学习,主要有:gb50010-2021混凝土结构设计规范、11g329-1建筑物抗震构造详图(多层和高层钢砼房屋)、江苏省的j10687-2021住宅工程质量通病控制标准、jgj107-2021钢筋机械连接通用技术规程、gb50204-2002混凝土质量验收规范等。
钢筋工程知识1.啥叫钢筋保护层?2..答:受力钢筋外边缘至混凝土表面的距离。
3.箍筋在梁柱保护层的里边还是外边?4.答:箍筋是含在纵筋保护层的里边。
5.框架梁纵筋的保护层一般应该是多少毫米?6.答:应该是30毫米而不应该是25毫米。
7.为什么说框架梁纵筋的保护层规定为25毫米而不是30毫米?8.答:因为框架柱承受压力,框架梁承受拉力,保护层太小会降低梁的有效高度,减少梁纵筋的受力性能,。
5.“钢筋躲让”一词出现在哪里?.答:出在06G901-1《钢筋排布规则》图集。
6.梁与柱一侧平齐边时,都有哪种钢筋躲让?答:梁内上下紧靠柱的纵筋躲让,梁箍筋跟随躲让缩短水平边长的一个柱纵筋直径。
7.主梁与次梁上平时,都有哪种钢筋躲让?8.答:图纸未注明时,主梁所有上筋躲让,主梁箍筋跟随躲让降低垂直边高度一个次梁上筋直径。
9..钢筋躲让时,躲让的箍筋有何变化?10.答:减少长度或高度一个碰撞筋直径。
11..箍筋尺寸按外包算合理还按里皮算合理?为什么?12.答:按里皮算合理,因为按外包算还得另加箍筋直径,费事又麻烦。
13.箍筋的弯折半径规定不小于多少?14.答:不小于2d。
15.箍筋弯钩规定为多少角度?16.答:135度。
17.箍筋的钩长指哪部分?18.答:弯后平直部分。
19.箍筋的钩长规定为多少?20.答:非抗震为5d;抗震或抗扭10d与75毫米较大值。
21.箍筋的尺寸如何测量?22.答:在两条平行边的里面垂直量尺。
23.复合内箍筋的重叠边长怎样计算?24.答:截面尺寸减2倍保护层,再减2倍纵筋半径,除以纵筋格数,乘以内箍所含纵筋格数,加上2倍纵筋半径,最后还得加上成型调整值。
25.梁箍筋的弯钩一般朝哪?26.答:朝上,主要朝向非受拉力的一边,朝含混凝土板的一侧。
27.在什么情况下梁箍筋的弯钩朝下?28.答:上反梁,板在梁的下部时。
29.柱子箍筋的弯钩都在一个角上对吗?30.答:不对,应该4个角错开。
31.箍筋在梁上起什么作用?32.答:起固定和约束纵筋的作用和承受一部分剪力的作用。
