电梯主要功能检查试验记录
检验（梯）表5.6.1－3 共页第页
电梯技术资料确认记录使用说明 （改造、重大维修监督检验） 一、编制依据： 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001-2009） 《电梯监督检验和定期检验规则—液压电梯》（TSG T7004-2012） 《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（TSG T7005-2012） 《电梯监督检验和定期检验规则—杂物电梯》（TSG T7006-2012） 二、填写说明： （一）、施工单位填写的信息 1、使用单位、联系人电话：按照特种设备安装改造维修告知书上使用单位名称填写。 2、设备名称：选择改造重大维修的电梯类型。 3、施工单位、联系人及电话：按照特种设备安装改造维修告知书上施工单位名称等内容填写。 4、施工类别：按照施工内容，判断施工属于何种类别、在正确的施工类别前划“√”（与告知书一致）。 5、许可证编号：按照特种设备安装改造维修告知书上的施工单位许可证编号（与维修许可证一致）填写。 6、维保单位、联系人及电话：填写施工后、将接手电梯维护保养单位，按照电梯维护保养合同（有效期 内）上的维保单位名称等内容填写。 7、序号：填写拟施工的多台电梯的顺序号。 8、注册代码：拟施工的电梯注册代码。 9、维修改造项目：按照《机电类特种设备安装改造维修许可规则（试行）》附件5“电梯施工类别划分 表”，只填写属于改造、重大维修的项目。 10、更换的安全保护装置或主要部件“合格证或调试证书”：填写合格证或调试证书等质量证明文件的编号。 11、更换的安全保护装置或主要部件“型式试验证书”：按照《电梯型式试验规程（试行）》附件1“电 梯型式试验规程适用产品目录”需要进行型式试验的、填写“电梯型式试验合格证书”的编号。 12、其它需要说明的事项：对上述内容需要进行补充说明的填写。 13、施工单位技术负责人（签字确认）：施工单位技术负责人对所填写内容和提供资料的符合性、真实 性、正确性、完整性、有效性审核无误后，签字确认。 14、施工单位（盖章确认）加盖施工单位公章（与“告知书”一致）。 15、如果电梯数量较多或维修改造项目较多，可以按照“本记录”样式自行编制表格、作为“本记录” 的附件，只需在“本记录”的“维修改造项目”处做出说明。 （二）、对“电梯技术资料确认记录”进行核对的检验人员对施工单位提供的资料逐项审查核对，审查结果符合的填“合格”，审查结果不符合的退回施工单位。 1、电梯改造或者维修许可证原件或复印件（加盖施工单位公章） 审查内容： （1）审查名称、编号是否一致（对照告知书内容）；、 （2）审查有效期是否符合要求； （3）审查许可证范围是否能够覆盖所施工电梯的相应参数； （4）审查许可证范围是否能够覆盖所施工电梯的施工类别。 2、特种设备改造或者重大维修告知书原件或复印件（加盖施工单位公章） 审查内容： （1）审查是否有电梯监督管理部门签字盖章；
三菱电梯运行记录 单位名称：博盈投资广场日期：年月日设备编号：值班员：
品味人生 1、不管鸟的翅膀多么完美，如果不凭借空气，鸟就永远飞不到高空。想象力是翅膀，客观实际是空气，只有两方面紧密结合，才能取得显着成绩。 2、想停下来深情地沉湎一番，怎奈行驶的船却没有铁锚;想回过头去重温旧梦，怎奈身后早已没有了归途。因为时间的钟摆一刻也不曾停顿过，所以生命便赋予我们将在汹涌的大潮之中不停地颠簸。 3、真正痛苦的人，却在笑脸的背后，流着别人无法知道的眼泪，生活中我们笑得比谁都开心，可是当所有的人潮散去的时候，我们比谁都落寂。 4、温暖是飘飘洒洒的春雨;温暖是写在脸上的笑影;温暖是义无反顾的响应;温暖是一丝不苟的配合。 5、幸福，是一种人生的感悟，一种个人的体验。也许，幸福是你风尘仆仆走进家门时亲切的笑脸;也许，幸福是你卧病床上百无聊赖时温馨的问候;也许，幸福是你屡遭挫折心灰意冷时劝慰的话语;也许，幸福是你历经艰辛获得成功时赞赏的掌声。关键的是，你要有一副热爱生活的心肠，要有一个积极奋进的目标，要有一种矢志不渝的追求。这样，你才能感受到幸福。 6、母爱是迷惘时苦口婆心的规劝;母爱是远行时一声殷切的叮咛;母爱是孤苦无助时慈祥的微笑。 7、淡淡素笺，浓浓墨韵，典雅的文字，浸染尘世情怀;悠悠岁月，袅袅茶香，别致的杯盏，盛满诗样芳华;云淡风轻，捧茗品文，灵动的音符，吟唱温馨暖语;春花秋月，红尘阡陌，放飞的思绪，漫过四季如歌。读一段美文，品一盏香茗，听一曲琴音，拾一抹心情。 8、尘缘飞花，人去楼空，梦里花落为谁痛?顾眸流盼，几许痴缠。把自己揉入了轮回里，忆起，在曾相逢的梦里;别离，在泪眼迷朦的花落间;心碎，在指尖的苍白中;淡落，在亘古的残梦中。在夜莺凄凉的叹息里，让片片细腻的柔情，哽咽失语在暗夜的诗句里。 9、用不朽的“人”字支撑起来的美好风景，既有“虽体解吾犹未变兮”的执着吟哦，也有“我辈岂是蓬蒿人”的跌宕胸怀;既有“我以我血荐轩辕”的崇高追求，也有“敢教日月换新天”的豪放气魄。33 我是一只蜜蜂，在祖国的花园里，飞来飞去，不知疲倦地为祖国酿制甘甜的蜂蜜;我是一只紫燕，在祖国的蓝天上，穿越千家万户，向祖国向人民报告春的信息;我是一滴雨点，在祖国的原野上，从天而降，滋润干渴的禾苗;我是一株青松，在祖国的边疆，傲然屹立，显示出庄严的身姿。 10、母爱是一滴甘露，亲吻干涸的泥土，它用细雨的温情，用钻石的坚毅，期待着闪着碎光的泥土的肥沃;母爱不是人生中的一个凝固点，而是一条流动的河，这条河造就了我们生命中美丽的情感之景。
电梯安全每日巡视检查记录表 检查项目检查日期检验 合格 标志 乘客 须知 平层精 度轿、厅 门 呼梯 按钮 防止门 夹人装 置 报警 装置 报警电 话及通 话装置 轿箱 卫生 其 它 检查 人 年月1日 年月2日 年月3日 年月4日 年月5日 年月6日 年月7日 年月8日 年月9日 年月10日 年月11日 年月12日 年月13日 年月14日 年月15日 年月16日 年月17日 年月18日 年月19日 年月20日 年月21日 年月22日 年月23日 年月24日 年月25日 年月26日 年月27日 年月28日 年月29日 年月30日 年月31日 填表说明：1、《检验合格标志》应在检验合格有效期内；2、乘客须知要向乘客告知乘梯过程中注意事项；3、平层精度在±15mm；轿厅门开启无阻碍；4、呼梯板各按钮齐全有效；5、防止门夹人装置工作有效6、警铃有效；7、轿箱内要公示报警电话并能与外联系；8、轿箱内不充许粘贴
与电梯运行无关的广告，并保持清洁卫生；9、表内未尽其它事宜。 电梯安全每月检查记录表 检查项目检查日期机房 门锁 机房 照明 救援 工具 救援程 序说明 曳引绳色 标与楼层 显示图 钢丝绳 上楼层 标示 通话 装置 灭火 装置 其它 检查 人员 年月日 年月日 年月日 年月日 年月日 年月日 年月日 年月日 年月日 年月日 年月日 年月日 填表说明：1、机房门应向外开启并上锁；2、机房应有足够照明亮度；3、应急救援工具齐全并放置在方便操作位置； 4、靠近曳引机墙上张贴电梯应急救援程序和曳引绳色标与楼层显示图； 5、机房与轿箱、轿顶、底坑、值班室通话有效；（2010年4月前生产的电梯要求机房、轿箱、值班室） 6、机房内应放置灭火器工具并有效。 7、表内未尽其它事宜。
年检查项目 轿厢 层门、轿门安全装置警示标识安全运行信号显示装 置 其他情况处理措施 电梯安全专项检查表 月日 检查内容 检查情况 责任 人在电梯轿厢显著位置标明有效的安全检验合格标志；并按规定固定在显著位 置； 有电梯安全使用的警示说明或者张贴安全注意事项； 轿厢内应装有紧急报警装 置； 当电梯行程大 于30 m时，在轿厢和机房之间应设置 对讲系统或类似装置； 轿箱内应有应急照明。 电梯停层保护装置应完好有效，保证空载或满载的轿厢可靠地停靠在站层上； 轿箱门应开启灵敏，防夹人安全装置完好有 效； 层门、轿门的门扇之间，门扇与门套之间，门扇与地坎之门的间隙不大于6mm， 货梯不大于 8mm。 轿内（超载）报警装置，接线与固定无松动，无失效； 电梯内设置的报警装置可靠（对讲或电话），联系畅通； 错断相保护继电器，接线与固定无松动，无短接与失效； 上下极限开关，接线与固定无松动，无短接与失效； 门联锁电气开关（层、轿门门锁电气触点），接触良好，接线可靠； 轿门安全装置（安全触板，光幕等），接线与固定无松动，无短接与失效； 制动器（制动器与制动器上检测开 关） ，动作可靠，检测开关无松动与短 接； 安全钳（窗）开关，接线与固定无松动，无短接与失效； 限速器（超速、断绳）开关，接线与固定无松动，无短接与失效； 耗能缓冲器，电气开关接线与固定无松动、短接与失效。 限吊、禁入、注册、检验合格证、限载、轿门、层门、候梯厅警示标志完好清 晰。 有人操作的电梯厅门和轿厢门关好后方能开动行驶，严禁使用应急开关、门电 开 关或限位开关来开动电梯（紧急情况下除 外）； 有人操作的电梯停驶时，应须停在最底层，搬出所有载重物件，门关闭锁 好后，切断控制电源，方可离开工作岗位；电梯驾驶员每班要做好运行记 录； 载货电梯行驶中不应客货混载； 电梯检修时，应切断电源，并将电梯落到底层，在厅门前挂上严禁开动的警示 牌；在乘载厢顶部维修时，应特别注意对重块上下运动，不应将乘载厢开到最高 层； 在乘载厢顶上维修时，应将紧急出入口关好，以防坠 落。候梯厅呼层、楼层等显示信号系统功能有效，指 示正确；轿厢内选层、楼层等显示信号系统功能有效， 指示正确。
电梯安装工程性能检测应检查的项目？ 1、电梯、自动扶梯（人行道）电气装置接地、绝缘电阻测试； 2、层门与轿门试验； 3、曳引式电梯空载、额定载荷运行测试； 4、液压式电梯超载和额定载荷运行测试； 5、自动扶梯（人行道）制停距离测试。 电梯层门与轿门联锁试验的一般规定？ a．在正常运行和轿厢未停止在开锁区域内，层门应不能打开； b．如果一个层门和轿门（在多扇门中任何一扇门）打开，电梯应不能正常启动或继续正常运行。 电梯曳引检查一般规定？ a.在电源电压波动不大于2%工况下，用逐渐加载测定轿厢上、下行至与对重同一水平位置时的电流或电压测量法，检验电梯平衡系数应为40%～50%，测量表必须符合电动机供电的频率、电流、电压范围。 b.电梯在行程上部范围内空载上行及行程下部范围125%额定载荷下行，分别停层3次以上，轿厢应被可靠地制停（下行不考核平层要求），在125%额定载荷以正常运行速度下行时，切断电动机与制动器供电，轿厢应被可靠制动。 c.当对重支承在被其压缩的缓冲器上时，空载轿厢不能被曳引绳提升起。 d.当轿厢面积不能限制载荷超过额定值时，再需用150%额定载荷做曳引静载检查，历时 10min，曳引绳无打滑现象。 电梯安装工程质量记录应检查的项目？ 1设各、材料出厂合格证、安装使用技术文件和进场验收记录1）土建布置图； 2）电梯产品（整机）出厂合格证； 3）重要（安全）零（部）件和材料的产品出厂合格证及型式试验证书； 4）安装说明书（图）和使用维护说明书； 5）动力电路和安全电路的电气原理图、液压系统图（如有液压电梯时）； 6）装箱单； 7）设备、材料进场（含开箱）检查验收记录。 2施工记录1）机房（如有时）、井道土建交接验收检查记录； 2）机械、电气、零（部）件安装隐蔽工程验收记录； 3）机械、电气、零（部）件安装施工记录； 4）分项、分部（子分部）工程质量验收记录。 3施工试验1）安装过程的机械、电气零（部）件调整测试记录； 2）整机运行试验记录。 电梯安装工程观感质量应检查的项目？

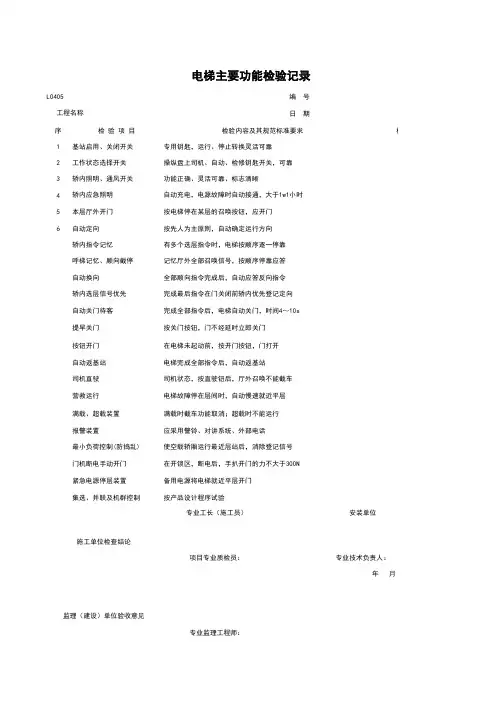

电梯主要功能检查试验记录表 表E7-1 编号： 工程名称独山大学城师院一期工程1#食堂1号电梯日期年月日序号检验项目检验内容及其规范标准要求检查结果 1 基站启用、关闭开关专用钥匙，运行、停止转换灵活可靠合格 2 工作状态选择开关操纵盘上司机、自动、检修钥匙开关，可靠合格 3 轿内照明、通风开关功能正确、灵活可靠、标志清晰合格 4 轿内应急照明自动充电、电源故障时自动接通，大于1w∕h合格 5 本层厅外开门按电梯停在某层的召唤按钮，应开门合格 6 自动定向按先入为主的原则，自动确定运行方向合格 7 轿内指令记忆有多个选层指令时，电梯按顺序逐一停靠合格 8 呼梯记忆、顺向截停记忆厅外全部召唤信号，按顺序停靠应答合格 9 自动换向全部顺向指令完成后，自动应答反向指令合格 10 轿内选层信号优先完成最后指令在门关闭前轿内优先登记定向合格 11 自动关门待客完成全部指令后，电梯自动关门，时间4～10s 合格 12 提早关门按关门按钮，门不经延时立即关门合格 13 按钮开门在电梯未启动前，按开门按钮，门打开合格 14 自动返基站电梯完成全部指令后，自动返基站合格 15 司机直驶司机状态，按直驶钮后，厅外召唤不能载车合格 16 营救运行电梯故障停在层间时，自动慢速就近平层合格 17 满载、超载装置满载时载车功能取消；超载时不能运行合格 18 轿内报警装置应采用警铃、对讲系统、外部电话合格 19 最小负荷控制（防捣乱）使空载轿厢运行最近层站后，消除登记信号合格 20 门机断电手动开门在开锁区，断电后，手扒开门的力不大于300N 合格 21 紧急电源停层装置备用电源将电梯就近平层门无此项 22 集选、并联及机群控制按产品设计程序试验合格 参加人员签字建设（监理）单位 安装单位宜昌中巨电梯有限公司 技术负责人质检员工长
文件编号：XXXXX-XXX-2010 报告编号：XXX 电梯定期检验记录 （适用：有机房曳引驱动电梯） 使用单位 使用单位地址管理部门 联系人联系电话 使用单位代码安全管理人员 维护保养单位 联系人维保电话 设备代码 使用登记证编号 注册代码 设备类型□乘客电梯□载货电梯 设备名称□曳引式客梯(3110)；□观光电梯(3150)；□病床电梯(3170) □曳引式货梯(3210)；□汽车电梯(3240)；其他：设备型式 检验结论□合格□不合格 检验人员校核 检验日期年月日下次检验日期年月日
陕西省质量技术监督局制 填写说明 1、本记录适用于有机房曵引驱动电梯的定期检验。由检验员按照《电梯监督检验和定期检验规则—曳引与强制驱动电梯》要求，在检验过程中正确、真实填写记录各个项目的检验情况及检验结果，记录应当填写齐全，不得出现空栏。 2、记录应用签字笔或钢笔填写，字迹应清晰、工整，语言应规范通顺，术语要标准，按法定的计量单位填写有关数据。数据修约要求按有关文件执行。 3、当记录中出现错误时，每一错误处应当扛改：改动处应当有改动人的签名（或盖章）和日期，并将正确内容填写在其旁边。不可涂改、刮改，不可使原字迹模糊或者消失。 4、记录中带“□”可选项，依据有关安全技术规范通过扛改方式在旁进行修正填写。未选取时，可留空。 5、检验信息、设备参数应严格依据申报资料、工作见证、技术文件和设备实物，按照实际情况完整、详细选取、填写。 6、“备注”、“记事”栏的填写： a、“备注”栏填写检验人员认为需要在报告中记载的事项。 b、“记事”栏填写检验人员认为需要注明但无需在报告中记载的事项。 7、检验项目“检验结果”栏的填写： 7.1、A、B类检验项目“检验结果”栏的填写： a、要求测试数据的项目，应在栏内记录实际测量数据，或在附表记录实际测量数据，并在栏内记录统计数据； b、未要求测试数据的项目但有需要说明的项目，应当以简明扼要的文字说明；未要求测试数据要求且无需说明的项目用符号“√”表示符合检验内容要求；用符号“×”表示不符合检验内容要求；用符号“/”表示无此项； c、既有测试数据要求又有定性要求的项目，除按a款要求填写数据外，还要按b款要求填写定性部分检验结果。 7.2、C类检验项目“检验结果”栏的填写： a、当资料审查无质疑时，用符号“○”表示“资料审查符合”；用符号“/”表示无此项； b、当资料审查有质疑时，按7.1条填写。 7.3、遇特殊情况，可填写“因……（原因）未检”、“待检”、“见附表”等；有需要说明的项目，用简单文字说明现场检验状况。 8、检验项目“检验结论”栏可以用符号“√”表示“合格”；用符号“×”表示“不合格”；用符号“／”表示“无此项”。 9、“附表”按照各自的注释要求、依表格内容填写；无需填写时，应用“/”逐表划去。 10、各栏目内容过多时，可填写“见附页XX”，并增加附页填写，附页至少应有两名检验人员签字确认。 11、本记录必须有检验、校核人员的签字。“检验日期”填写此次检验工作完成日期。检验完成日期与开始检验日期不一致时，应分别填写；一致时，可只填写“检验日期”。“下次检验日期”按有关安全技术规范要求确定。
基本功能 1-本层厅外开门2-并联运行3-层楼位置信号的自动修正 4-层楼位置信号计算方法 5-故障保护方式6-检修运行控制7-井道层楼数据自学习功能 8-轿厢位置检测与层楼值计算 9-开门按钮开门10-开门条件控制11-驱动控制时序12-全集选控制 13-慢速自救运行14-满载直驶15-模拟速度给定16-数字量多段速速度给定 17-模拟量直接停靠18-自动开门 安全保护 1-CAN通讯故障保护2-安全触板保护3-安全运行条件 4-抱闸开关触点检测保护 5-超速运行保护6-超载保护7-防打滑保护（运行时间限制保护） 8-过低速运行保护 9-井道自学习失败保护 10-马达温度保护11-门光幕保护功能12-门开关故障保护 13-调速器运行信号检测保护14-门区外不能开门保护15-逆向运行保护16-平层开关故障保护 17-调速器故障保护18-运行中门锁断开保护19-终端开关故障保护20- 终端越程保护 21-主接触器、抱闸接触器、门锁及安全继电器触点检测保护22-主控CPU WDT保护 高级功能 1-保持开门时间的自动控制 2-变频器的分类控制3-测试运行4-层楼显示字符的任意设定 5-重复开门6-错误指令取消7-待梯时轿内照明、风扇自动断电8-独立运行 9-反向运行时自动消指令功能10-服务层的任意设置11-故障历史记录12-关门按钮提前关门 13-换站停靠 14-火灾紧急返回运行功能 15-消防员操作功能 16-轻载防捣乱 17-时钟控制18-输入类型（常开或常闭）设置19-司机操作20-司机定向 21-司机直驶22-司机状态时蜂鸣及指令按钮灯闪烁功能23-锁梯服务24-自动返基站25-门种类选择 可选功能 1-轿厢到站钟 2-厅外到站预报灯 3-厅外到站钟 4-语音报站 5-暂停服务输出6-称重补偿轿厢 1.2功能概述 1.2.1 基本功能 1 本层厅外开门 全自动状态下电梯停在门区时，客人按本层召唤按钮，让电梯自动开门，使之能进入轿厢的一种操作功能。 2 并联运行
电梯日常巡查记录表 项目要求年度 月月月月月月 1机房 通 道及设 施 通道通畅，门 窗完好，设施完好。 1日 2日 3日 4日 5日 6日 7日 8日 9日 10 日 11日 12 日 13 日 14 日 15 日 16 日 17 日 18 日 19 日 20 日 21 日 22 日 23 日 24 日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 11日 12日 13日 14日 15日 16日 17日 18日 19日 20日 21日 22日 23日 24日 25日 26日 27日 28日 29日 30日 31日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 11日 12日 13日 14日 15日 16日 17日 18日 19日 20日 21日 22日 23日 24日 25日 26日 27日 28日 29日 30日 31日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 11日 12日 13日 14日 15日 16日 17日 18日 19日 20日 21日 22日 23日 24日 25日 26日 27日 28日 29日 30日 31日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 11日 12日 13日 14日 15日 16日 17日 18日 19日 20日 21日 22日 23日 24日 25日 26日 27日 28日 29日 30日 31日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 11日 12日 13日 14日 15日 16日 17日 18日 19日 20日 21日 22日 23日 24日 25日 26日 27日 28日 29日 30日 31日运 行 主机运行无异 常，限速器运行正 常。 2轿厢 标 志及卫 生 标志清晰，轿 内清洁。 按 钮及显 示 按钮完好，功 能有效，显示清晰。 照 明及报 警 日常及应急报 警功能有效。 3开关门 开 关门 开关门功能正 常，运行无卡阻。 按 钮及显 示 按钮完好，按 钮好按，功能有效， 显示清晰。 4综合评价 运 行质量 运行，平层正 常，无异常响声。
