功率放大器课程设计

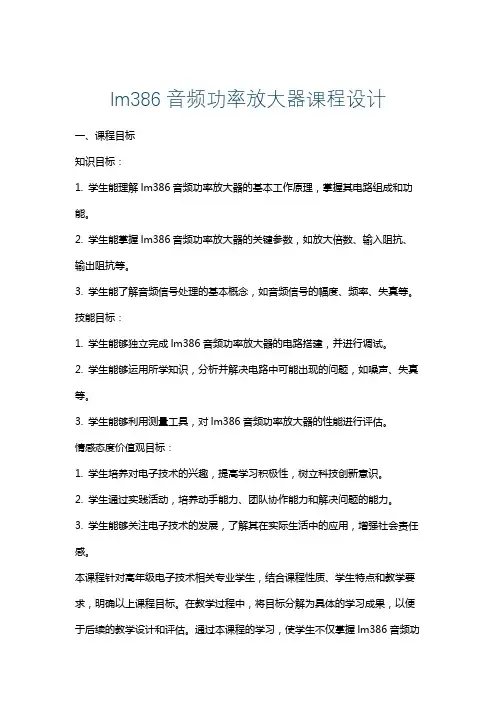

lm386音频功率放大器课程设计一、课程目标知识目标：1. 学生能理解lm386音频功率放大器的基本工作原理，掌握其电路组成和功能。

2. 学生能掌握lm386音频功率放大器的关键参数，如放大倍数、输入阻抗、输出阻抗等。

3. 学生能了解音频信号处理的基本概念，如音频信号的幅度、频率、失真等。

技能目标：1. 学生能够独立完成lm386音频功率放大器的电路搭建，并进行调试。

2. 学生能够运用所学知识，分析并解决电路中可能出现的问题，如噪声、失真等。

3. 学生能够利用测量工具，对lm386音频功率放大器的性能进行评估。

情感态度价值观目标：1. 学生培养对电子技术的兴趣，提高学习积极性，树立科技创新意识。

2. 学生通过实践活动，培养动手能力、团队协作能力和解决问题的能力。

3. 学生能够关注电子技术的发展，了解其在实际生活中的应用，增强社会责任感。

本课程针对高年级电子技术相关专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

在教学过程中，将目标分解为具体的学习成果，以便于后续的教学设计和评估。

通过本课程的学习，使学生不仅掌握lm386音频功率放大器的相关知识，还能提高实践操作能力和科技创新意识，为培养电子技术领域的人才奠定基础。

二、教学内容本章节教学内容主要包括以下三个方面：1. lm386音频功率放大器原理- 介绍lm386芯片的基本结构、工作原理及特点。

- 分析lm386电路的组成，包括输入级、放大级和输出级。

2. lm386音频功率放大器电路设计与搭建- 讲解电路设计原理，包括放大倍数的计算、外围元件的选择等。

- 引导学生根据设计要求，动手搭建lm386音频功率放大器电路。

- 教材章节：第三章第三节“音频功率放大器的设计与制作”。

3. lm386音频功率放大器性能测试与优化- 介绍性能测试方法，如放大倍数、频率响应、失真等。

- 指导学生运用测量工具进行性能测试，分析测试数据。

- 讨论优化电路性能的方法，如滤波、阻抗匹配等。

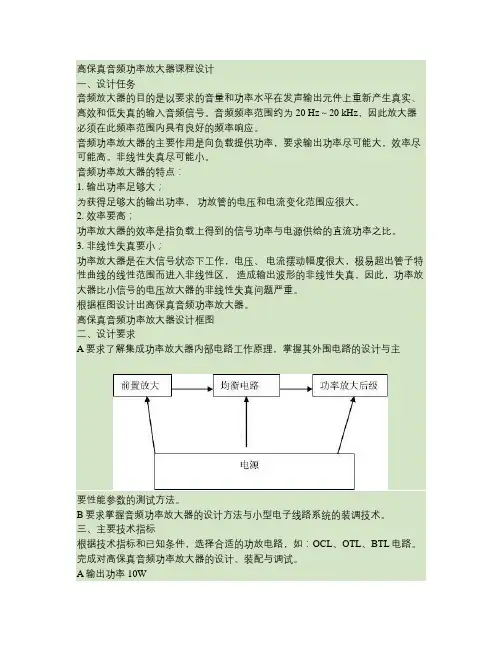

高保真音频功率放大器课程设计一、设计任务音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。

音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。

音频功率放大器的主要作用是向负载提供功率，要求输出功率尽可能大，效率尽可能高。

非线性失真尽可能小。

音频功率放大器的特点：1. 输出功率足够大；为获得足够大的输出功率，功放管的电压和电流变化范围应很大。

2. 效率要高；功率放大器的效率是指负载上得到的信号功率与电源供给的直流功率之比。

3. 非线性失真要小；功率放大器是在大信号状态下工作，电压、电流摆动幅度很大，极易超出管子特性曲线的线性范围而进入非线性区，造成输出波形的非线性失真，因此，功率放大器比小信号的电压放大器的非线性失真问题严重。

根据框图设计出高保真音频功率放大器。

高保真音频功率放大器设计框图二、设计要求A要求了解集成功率放大器内部电路工作原理，掌握其外围电路的设计与主要性能参数的测试方法。

B要求掌握音频功率放大器的设计方法与小型电子线路系统的装调技术。

三、主要技术指标根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、BTL电路。

完成对高保真音频功率放大器的设计、装配与调试。

A输出功率10W频率响应20-20KHZ效率>60失真度<0.5%B选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

（用PSPICE、EWB软件完成仿真）C安装调试并按规定格式完成课程设计报告书D自制电源。

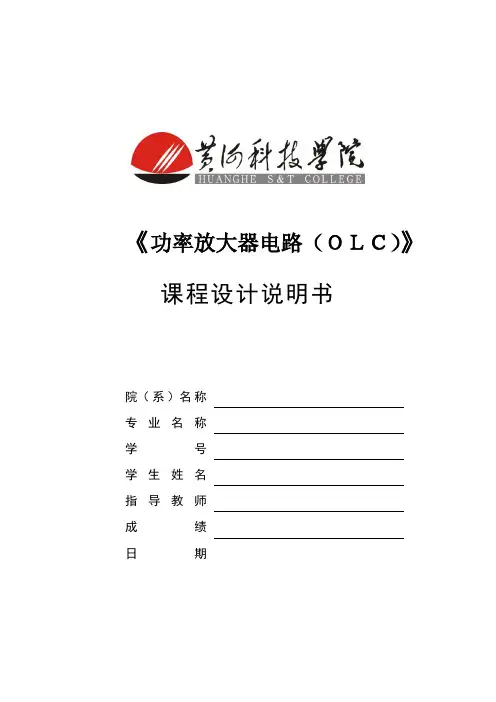

《功率放大器电路（ＯＬＣ）》课程设计说明书院（系）名称专业名称学号学生姓名指导教师成绩日期前言（1）要求输出功率尽可能大为了获得大的功率输出，要求攻防的电压和电流都有足够大的输出幅度，因此器件往往在接近极限运用状态下工作。

（2）效率更高由于输出功率大，因此直流电源消耗的功率也大，这就存在一个效率问题。

所谓效率就是负载得到有用信号功率和电源供给的直流功率的比值。

这个比值越大，意味效率越高。

（3）非线性失真功率放大电路在打信号下工作，所以就不可避免地会产生非线性失真，而且同一功放管输入越大，非线性失真越严重。

目录一．性能指标二．设计任务与要求1. 根据设计指标选择电路形式，画出原理电路图；2.画出PCB图；3.估算元件的参数并选择元件，列出材料清单，利用万能板焊接元器件；4.拟定测试内容及步骤，并记录表格三．总体方案设计1. 设计思路2.OCL功放各级的作用和电路结构特征四．安装调试要求五．参考文献六．报告总结一．性能指标最大输出功率：P0>10W输出负载：R L=8欧二．设计任务与要求1.2.3. 1-1材料清单如下：材料数量单价/元型号可调电阻 1 1 22kΩ电阻 6 0.1 3个100kΩ、1个150kΩ、1个4.7kΩ、1个1Ω电容7 0.25 1个2200μF、2个22μF、1个100μF、1个0.22μF、1个0.1二极管 2 0.25 2个1N4001运放 1 0.5 D2003喇叭 1 1.5 R L电路板 1 16导线 1 10数字万用1 80表指针万用1 60表钳子 1 8电烙铁 1 10锡30吸锡器 1 59V电池 1 21.5V电池 2 0.5接头 1 11-2 电路板的制作与焊接注意事项：1．焊接前，必须对焊件表面进行清洁处理。

如果焊件表面被氧化或玷污，可用酒精擦洗或用细砂纸砂磨，以去掉氧化物或污物，然后沾上松香焊剂并镀上锡。

2．合适的焊接温度是提高焊点质量的保证。

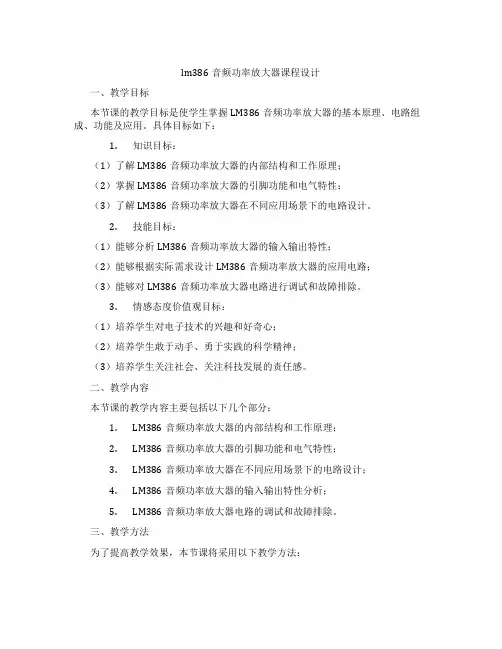

lm386音频功率放大器课程设计一、教学目标本节课的教学目标是使学生掌握LM386音频功率放大器的基本原理、电路组成、功能及应用。

具体目标如下：1.知识目标：（1）了解LM386音频功率放大器的内部结构和工作原理；（2）掌握LM386音频功率放大器的引脚功能和电气特性；（3）了解LM386音频功率放大器在不同应用场景下的电路设计。

2.技能目标：（1）能够分析LM386音频功率放大器的输入输出特性；（2）能够根据实际需求设计LM386音频功率放大器的应用电路；（3）能够对LM386音频功率放大器电路进行调试和故障排除。

3.情感态度价值观目标：（1）培养学生对电子技术的兴趣和好奇心；（2）培养学生敢于动手、勇于实践的科学精神；（3）培养学生关注社会、关注科技发展的责任感。

二、教学内容本节课的教学内容主要包括以下几个部分：1.LM386音频功率放大器的内部结构和工作原理；2.LM386音频功率放大器的引脚功能和电气特性；3.LM386音频功率放大器在不同应用场景下的电路设计；4.LM386音频功率放大器的输入输出特性分析；5.LM386音频功率放大器电路的调试和故障排除。

三、教学方法为了提高教学效果，本节课将采用以下教学方法：1.讲授法：讲解LM386音频功率放大器的内部结构、工作原理、引脚功能和电气特性等基本知识；2.案例分析法：分析实际应用中LM386音频功率放大器的电路设计，使学生更好地理解理论知识；3.实验法：安排实验室实践环节，让学生动手搭建LM386音频功率放大器电路，培养学生的实践能力；4.讨论法：学生进行小组讨论，分享学习心得和实验经验，提高学生的合作意识。

四、教学资源为了支持本节课的教学，我们将准备以下教学资源：1.教材：选用《电子技术基础》等相关教材，为学生提供理论知识的学习；2.参考书：提供《LM386音频功率放大器应用手册》等参考书，丰富学生的学习资料；3.多媒体资料：制作PPT课件，直观展示LM386音频功率放大器的内部结构和工作原理；4.实验设备：准备LM386音频功率放大器实验板、信号源、示波器等实验设备，为学生提供实践操作的机会。

电子技术课程设计----OTL功率放大器课程设计报告课程名称：电子技术课程设计设计题目：OTL功率放大器课程设计摘要功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

功率放大器的常见电路形式有OTL电路和OCL电路。

有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。

本文设计的是一个OTL 功率放大器，该放大器采用TDA2030音频放大器芯片，TDA2030音频放大器电路是最常用到的音频功率放大电路，TDA2030是高保真集成功率放大器芯片,输出功率大于10W,频率响应为10~1400Hz,输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级,且有短路保护和过热保护,可确保电路工作安全可靠。

采用正输出单电源供电。

文中介绍了该放大器和运用LM317三端可调正稳压器集成电路组成的可调稳压电源的具体设计。

其次本次实物产品采用PCB印制电路板制作（单面板）使其性能良好满足1课程设计设计要求和外表美观。

关键词：LM317三端可调正稳压器集成单电源供电电路；OTL功率放大电路；TDA2030音频放大器；交越失真；无输出耦合电容；输出功率；反馈网络；三端可调集成稳压电路；PCB单面板。

2课程设计目录设计要求........................................................................................................................ (1)1、方案论证与对比 (1)1.1、总体方案设计........................................................................................................................ . (1)1.2方案一........................................................................................................................ . (2)1.2 方案二........................................................................................................................ (3)1.3 两种方案的对比........................................................................................................................ .. 42、电源部分的设计 (5)2.1总体方案设计........................................................................................................................ . (5)2.2方案论证与对比........................................................................................................................ (5)2.2.1方案一........................................................................................................................ . (5)2.2.2方案二........................................................................................................................ . (6)2.2.3两种方案的对比........................................................................................................................ (7)3.单元电路设计及元器件选择和电路参数计算 (8)3.1 单元电路设计与原理说明 (8)3.2 电路参数计算........................................................................................................................ (9)3.3功率的计算........................................................................................................................ .. (9)3.4电源部分........................................................................................................................ . (10)4.2 绘制电路原理图.........................................................................................................................114.3 对实物电路进行调试并记录数据 (11)4.3.1电路调整与测试........................................................................................................................ . (11)4.3.2通电观察........................................................................................................................ . (14)4.3.3 OTL功放部分的检测.........................................................................................................................154.4 数据分析及误差分析 (15)5. 设计体会与总结 (15)6、元器件及仪器设备明细表 (16)7、参考文献........................................................................................................................ . (17)8 致谢........................................................................................................................ (18)9 附录........................................................................................................................ .. (18)附录A 相关电路图.........................................................................................................................18附录B：相关芯片资料 (20)3OTL功率放大器设计设计要求1. 额定输出功率P0&gt;=10W2. 负载阻抗RL=8欧3. 采用全部或部分分立元件电路设计一种OTL音频功率放大器。

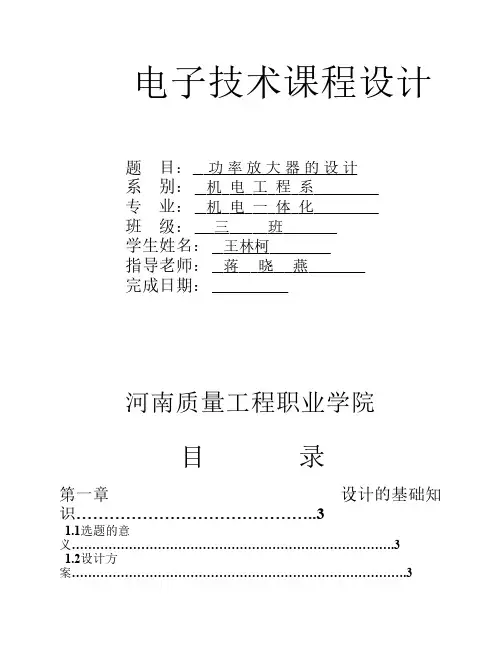

电子技术课程设计题目：功率放大器的设计系别：机电工程系专业：机电一体化班级：三班学生姓名：王林柯指导老师：蒋晓燕完成日期：河南质量工程职业学院目录第一章设计的基础知识 (3)1.1选题的意义 (3)1.2设计方案 (3)1.3功率放大电路的设计 (4)1.3.1功率放大电路工作状态的选择 (4)1.3.2所选的工作状态 (6)1.3.3功率BJT选择 (9)第二章设计的电路 (10)2.1.1所设计电路的原理 (10)2.1.2所设计的电路图 (12)2.1.3电路的调试 (12)2.1.4常见故障及原因 (13)第三章设计总结 (14)参考文献 (15)河南质量工程职业学院《电子技术》课程设计任务书班级机电一体化三班学生姓名李光照指导教师蒋晓燕课程设计题目功率放大器的设计主要设计内容1.功率放大电路工作状态的选择2.功率放大电路的设计3.功率放大电路的故障与排除主要技术指标和设计要求1．设计指标1 输出功率尽可能的大；2 失真尽可能的小；3 效率要高；4 要有散热措施；2．设计要求1 画出电路原理图（或仿真电路图）；2 元器件及参数选择；3 电路仿真与调试；4 PCB文件生成与打印输出。

3．编写设计报告写出设计全过程，附上有关资料和图纸，有心得体会。

主要参考资料及文献【1】杨世彦主编．《电工学》的中册《电子技术》．机械工业出版社．2006.01【2】陈跃安主编． 《电路学与电工电子技术》．北京交通大学出版社；清华大学出版社．2005.10【3】刘蕴陶主编．《电工电子技术》．高等教育出版社．2007.03【4】张志良主编．《电子技术基础》．机械工业出版社．2009.01功率放大器的设计与制作设计任务和要求1．设计指标5 输出功率尽可能的大；6 失真尽可能的小；7 效率要高；8 要有散热措施；2．设计要求5 画出电路原理图（或仿真电路图）；6 元器件及参数选择；7 电路仿真与调试；8 PCB文件生成与打印输出。

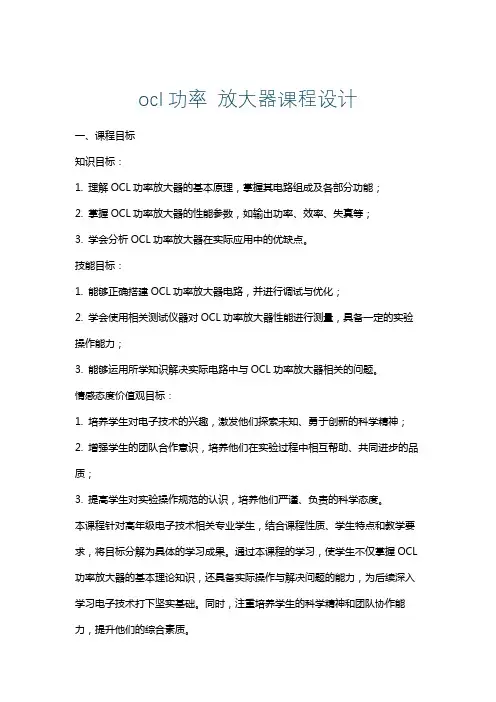

ocl功率 放大器课程设计一、课程目标知识目标：1. 理解OCL功率放大器的基本原理，掌握其电路组成及各部分功能；2. 掌握OCL功率放大器的性能参数，如输出功率、效率、失真等；3. 学会分析OCL功率放大器在实际应用中的优缺点。

技能目标：1. 能够正确搭建OCL功率放大器电路，并进行调试与优化；2. 学会使用相关测试仪器对OCL功率放大器性能进行测量，具备一定的实验操作能力；3. 能够运用所学知识解决实际电路中与OCL功率放大器相关的问题。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索未知、勇于创新的科学精神；2. 增强学生的团队合作意识，培养他们在实验过程中相互帮助、共同进步的品质；3. 提高学生对实验操作规范的认识，培养他们严谨、负责的科学态度。

本课程针对高年级电子技术相关专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

通过本课程的学习，使学生不仅掌握OCL 功率放大器的基本理论知识，还具备实际操作与解决问题的能力，为后续深入学习电子技术打下坚实基础。

同时，注重培养学生的科学精神和团队协作能力，提升他们的综合素质。

二、教学内容本章节教学内容主要包括以下三个方面：1. OCL功率放大器基本原理：- 理解OCL功率放大器的工作原理，包括其分类、特点及应用场景；- 掌握OCL功率放大器电路的组成，如输入级、驱动级、输出级等；- 学习OCL功率放大器的关键性能参数，如输出功率、效率、失真等。

2. OCL功率放大器电路分析与设计：- 分析典型OCL功率放大器电路，了解各部分功能及相互关系；- 学习OCL功率放大器电路设计方法，包括选型、计算及优化；- 掌握OCL功率放大器电路的调试与测试方法。

3. 实践操作与问题分析：- 搭建OCL功率放大器实验电路，进行实际操作，验证理论知识的正确性；- 学习使用相关测试仪器，对OCL功率放大器性能进行测量，分析实验数据；- 针对实际应用中可能出现的问题，学会分析与解决方法。

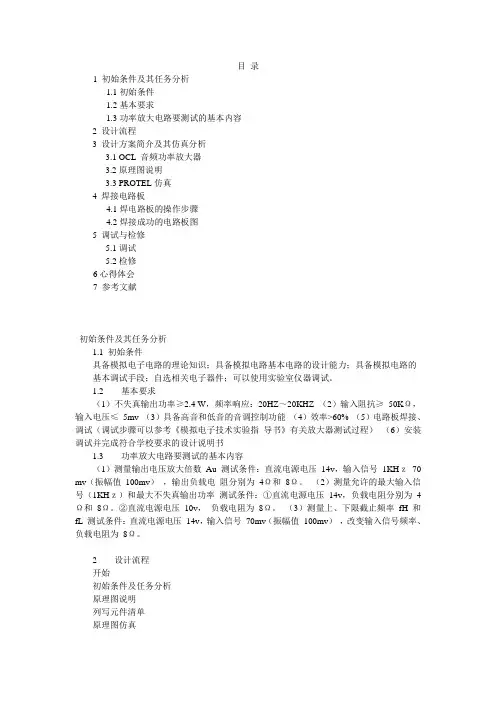

目录1 初始条件及其任务分析1.1初始条件1.2基本要求1.3功率放大电路要测试的基本内容2 设计流程3 设计方案简介及其仿真分析3.1 OCL 音频功率放大器3.2原理图说明3.3 PROTEL仿真4 焊接电路板4.1焊电路板的操作步骤4.2焊接成功的电路板图5 调试与检修5.1调试5.2检修6心得体会7 参考文献初始条件及其任务分析1.1 初始条件具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。

1.2 基本要求（1）不失真输出功率≥2.4 W，频率响应：20HZ～20KHZ （2）输入阻抗≥50KΩ，输入电压≤5mv （3）具备高音和低音的音调控制功能（4）效率>60% （5）电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指导书》有关放大器测试过程）（6）安装调试并完成符合学校要求的设计说明书1.3 功率放大电路要测试的基本内容（1）测量输出电压放大倍数Au 测试条件：直流电源电压14v，输入信号1KHｚ70 mv（振幅值100mv），输出负载电阻分别为4Ω和8Ω。

（2）测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。

②直流电源电压10v，负载电阻为8Ω。

（3）测量上、下限截止频率fH 和fL 测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。

2 设计流程开始初始条件及任务分析原理图说明列写元件清单原理图仿真焊接电路调试电路以达到要求结束图1 流程图3.1 设计方案简介及其仿真分析OCL 音频功率放大器功率放大器，简称“功放”。

很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。

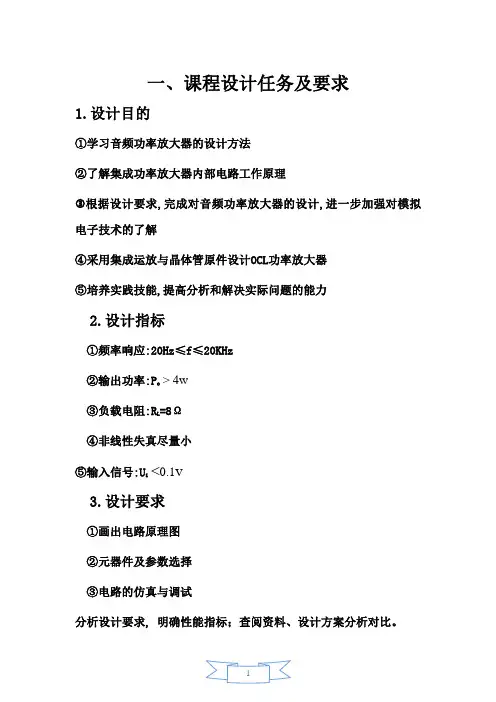

一、课程设计任务及要求1.设计目的①学习音频功率放大器的设计方法②了解集成功率放大器内部电路工作原理根据设计要求,完成对音频功率放大器的设计,进一步加强对模拟电子技术的了解④采用集成运放与晶体管原件设计OCL功率放大器⑤培养实践技能,提高分析和解决实际问题的能力2.设计指标①频率响应:20Hz≤f≤20KHz②输出功率:P o > 4w③负载电阻:R L=8Ω④非线性失真尽量小⑤输入信号:U i <0.1v3.设计要求①画出电路原理图②元器件及参数选择③电路的仿真与调试分析设计要求, 明确性能指标；查阅资料、设计方案分析对比。

4.制作要求论证并确定合理的总体设计方案, 绘制结构框图。

5、OCL功率放大器各单元具体电路设计。

总体方案分解成若干子系统或单元电路, 逐个设计, 计算电路元件参数；分析工作性能。

6.完成整体电路设计及论证。

7、编写设计报告写出设计与制作的全过程, 附上有关资料和图纸, 有心得体会。

二、总体方案设计1.设计思路功率放大器的作用是给负载Rl提供一定的输出功率, 当RI一定时, 希望输出功率尽可能大, 输出信号的非线性失真尽可能小, 且效率尽可能高。

由于OCL电路采用直接耦合方式, 为了保证工作稳定, 必须采用有效措施抑制零点漂移, 为了获得足够大的输出功率驱动负载工作, 故需要有足够高的电压放大倍数。

因此, 性能良好的OCL功率放大器应由输入级, 推动级和输出机等部分组成。

2.OCL功放各级的作用和电路结构特征①输入级: 主要作用是抑制零点漂移, 保证电路工作稳定, 同时对前级（音调控制级）送来的信号作用低失真, 低噪声放大。

为此, 采用带恒流源的, 由复合管组成的差动放大电路, 且设置的静态偏置电流较小。

②推动级作用是获得足够高的电压放大倍数, 以及为输出级提供足够大的驱动电流, 为此, 可采带集电极有源负载的共射放大电路, 其静态偏置电流比输入级要大。

③输出级的作用是给负载提供足够大的输出信号功率, 可采用有复合管构成的甲乙类互补对称功放或准互补功放电路。

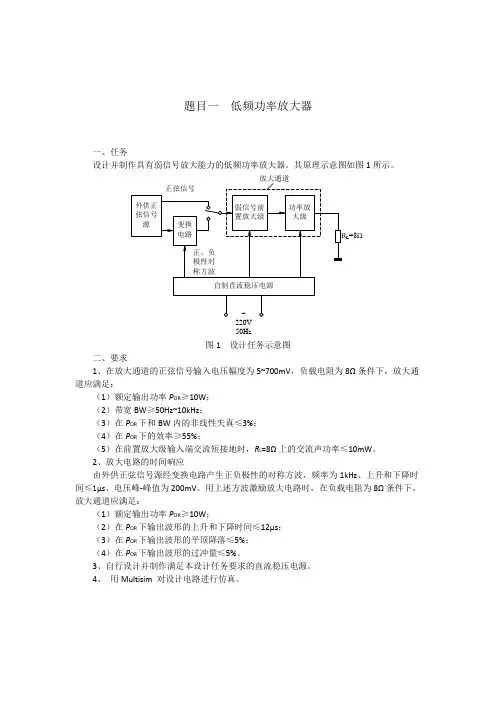

题目一 低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。

其原理示意图如图1所示。

图1 设计任务示意图二、要求1、在放大通道的正弦信号输入电压幅度为5~700mV ，负载电阻为8Ω条件下，放大通道应满足：（1）额定输出功率P OR ≥10W ； （2）带宽BW ≥50Hz~10kHz ；（3）在P OR 下和BW 内的非线性失真≤3%； （4）在P OR 下的效率≥55%；（5）在前置放大级输入端交流短接地时，R L =8Ω上的交流声功率≤10mW 。

2、放大电路的时间响应由外供正弦信号源经变换电路产生正负极性的对称方波，频率为1kHz 、上升和下降时间≤1μs 、电压峰-峰值为200mV 。

用上述方波激励放大电路时，在负载电阻为8Ω条件下，放大通道应满足：（1）额定输出功率P OR ≥10W ；（2）在P OR 下输出波形的上升和下降时间≤12μs ； （3）在P OR 下输出波形的平顶降落≤5%； （4）在P OR 下输出波形的过冲量≤5%。

3、自行设计并制作满足本设计任务要求的直流稳压电源。

4、 用Multisim 对设计电路进行仿真。

220V 50HzL =8Ω低频功率放大器摘要：实用低频功率放大器主要应用是对音频信号进行功率放大，本文介绍了具有弱信号放大能力的低频功率放大器的基本原理、内容、技术路线。

整个电路主要由稳压电源、前置放大器、功率放大器、波形变换电路共4 部分构成。

稳压电源主要是为前置放大器、功率放大器提供稳定的直流电源。

前置放大器主要是电压的放大。

功率放大器实现电流、电压的放大。

波形变换电路是将正弦信号电压变换成规定要求的方波信号。

设计的电路结构简洁、实用，充分利用到了集成功放的优良性能。

实验结果表明该功率放大器在带宽、失真度、效率等方面具有较好的指标、较高的实用性,为功率放大器的设计提供了广阔的思路。

关键字：波形转换电路、前置放大级电路、功率放大、稳压电源电路。

摘要TDA2030A是许多电脑有源音箱所采用的HI-FI功放集成块。

它接法简单，价格实惠，输出电流大，谐波失真和交越失真小，具有优良的短路和过热保护电路。

其有单电源和双电源两种接法，在本设计中使用双电源接法。

TDA2030A是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。

按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。

并具有内部保护电路。

意大利SGS公司、美国RCA公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

关键词：TDA2030A 功率放大目录第1章概述 (1)1.1 设计目的 (1)1.2 基本功能 (1)第2章系统总体方案设计 (1)2.1 设计思路 (1)2.2 设计方案 (1)2.3 设计要求 (2)第3章各模块功能与设计 (3)3.1 元件分析 (3)3.2 放大电路的基本设计 (4)3.3 电源设计 (4)3.4 音量调节设计 (5)3.5 总体电路设计 (6)第4章总体分析 (6)4.1 仿真分析 (6)4.2 安装调试 (7)4.3 元件清单 (8)第5章心得体会 (9)参考文献 (10)第1章概述1.1 设计目的(1) 掌握集成运算放大器的工作原理及其应用；(2) 通过实验总结回顾所学的模拟电子知识，掌握低频小信号放大电路和功率放大电路的设计方法；(3) 培养自主学习能力和实际动手能力。

1.2 基本功能采用集成功放TDA2030设计一个语音放大电路，将微弱的语音信号，经过放大、滤波、功率放大后驱动扬声器。

以集成电路TDA2030为中心组成的功率放大器具有失真小、外围元件少、装配简单、功率大、保真度高等特点。

第2章系统总体方案设计2.1 设计思路一般地，语音放大电路由“前置放大电路”、“有源带通滤波器”、“功率放大器”、“喇叭”等几部分结构构成。

音频功率放大电路设计报告一、设计题目题目：音频功率放大电路二、设计任务目的与要求要求：设计并制作用晶体管和集成运算放大器组成的音频功率放大电路，负载为扬声器，阻抗8Ω。

指标：频带宽50H Z～20kH Z，输出波形基本不失真；电路输出功率大于8W；输入灵敏度为100mV，输入阻抗不低于47KΩ。

三、原理电路设计从电路结构来看，集成功放是由集成运放发展而来的，和集成运算放大器相似，包括前置级、驱动级和功率输出级，以及偏置电路、稳压、过流过压保护等附属电路。

除此以外，基于功率放大器输出功率大的特点，在内部电路的设计上还要满足一些特殊的要求。

1、方案比较与确定：方案一、用分立元件实现分立元件是电子电路的基础元件，长久以来都是在它的基础之上分析和设计电路的。

但由于近年来科技的发展，集成器件的出现，使分立元件的使用越来越少。

不过在一些小型的电路中，分立元件还是有比较大的优势。

分立元件的散热快，元件便宜，在设计时也相对自由。

方案二、用集成器件实现集成功率放大器是在集成运放基础上发展起来的，其内部电路与集成运放相似。

但是，由于其安全、高效、大功率和低失真的要求，使得它与集成运放又有很大的不同。

电路内部多施加深度负反馈。

集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。

考虑到设计的任务和要求及设计者自身知识的条件的限制，决定用集成电路的形式来设计电路。

通过图书馆和网络等资源，我们找到了以下几种集成芯片（1）利用运放芯片LM317和各元器件组成音频功率放大电路，有保护电路，电源分别接+30V-30V,并且电源功率至少要50W,输出功率30W;（2）YT8227是一块双通道音频功放电路，内含热保护电路和电源开关，外围电路简单;（3）TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。

lm386音频功率放大器课程设计一、教学目标本课程旨在让学生了解和掌握LM386音频功率放大器的工作原理、性能参数及应用方法。

通过本课程的学习，学生应能理解音频功率放大器在电子技术中的应用，掌握LM386音频功率放大器的引脚功能、电路连接和调试方法，并能够分析常见的音频电路问题。

1.了解音频功率放大器的基本原理和工作过程。

2.熟悉LM386音频功率放大器的引脚功能和电路结构。

3.掌握LM386音频功率放大器的应用电路设计和调试方法。

4.能够分析音频功率放大器的性能参数，并进行合理的选型。

5.能够根据实际需求设计LM386音频功率放大器的应用电路。

6.具备调试和故障排查音频功率放大器的能力。

情感态度价值观目标：1.培养学生对电子技术的兴趣和好奇心，提高学生的学习积极性。

2.培养学生团队合作意识，学会与他人分享和交流学习心得。

3.培养学生关注社会热点，将所学知识应用到实际生活中，提高学生的实践能力。

二、教学内容本课程的教学内容主要包括音频功率放大器的基本原理、LM386音频功率放大器的引脚功能、电路连接、应用电路设计和调试方法。

1.音频功率放大器的基本原理：介绍音频功率放大器的工作过程、性能参数及其重要性。

2.LM386音频功率放大器：讲解LM386音频功率放大器的引脚功能、内部结构和工作原理。

3.电路连接：讲解LM386音频功率放大器的电路连接方法，包括输入、输出和电源部分的连接。

4.应用电路设计和调试：介绍如何根据实际需求设计LM386音频功率放大器的应用电路，并讲解调试方法。

三、教学方法本课程采用讲授法、案例分析法、实验法等多种教学方法，以激发学生的学习兴趣和主动性。

1.讲授法：通过讲解音频功率放大器的基本原理、LM386音频功率放大器的引脚功能和电路连接方法，使学生掌握相关知识。

2.案例分析法：分析实际案例，使学生了解LM386音频功率放大器在实际电路中的应用。

3.实验法：引导学生进行LM386音频功率放大器的电路搭建和调试，提高学生的实践能力。

农业电气化与自动化专业电力电子课程设计报告题目：0LC5W功率放大电路设计班级：学号：姓名：设计时间：__ 2011.11.12--11.30指导老师：机电工程学院2011年12月29日前言摘要: 功率放大器的主要要求是获得不失真或较小失真的输出功率，讨论的主要指标是输出功率、电源提供的功率。

本课题主要设计一个OCL 功率放大器，来满足设计要求。

OCL 是英文Output Capacitor Less 的缩写，意为无输出电容，所以功率放大器即为无输出电容功率放大器。

它采用两组电源供电，使用了正负电源，在电压不太高的情况下，也能获得比较大的输出功率，省去了输出端的耦合电容。

使放大器低频特性得到扩展。

OCL 功率放大器是一种直接耦合的功率放大器，它具有频响宽，保真度高，动态特性好及易于集成化等特点。

OCL 功放电路也是定压式输出电路，电路由于性能比较好，所以广泛地应用在高保真扩音设备中。

性能优良的集成功率放大器给电子电路功放级的调试带来了极大地方便。

关 键 字：电源电路，OCL 功放 一 课程设计任务及要求 1.1设计指标①额定输出功率W P 50=； ②负载阻抗Ω=8L R ；③设放大器所需的V 12±直流稳压电源。

1.2设计要求1.2.1采用甲乙类双电源互补对称电路设计OCL5W 功率放大电路。

1.2.2画出工作电路原理图（图中应有输出级，简单的前置级）。

1.2.3写出本课程设计的说明书，其中包括：①工作原理分析②计算③功率管的选择。

二 OCL系统的设计2.1工作电路原理2.1.1 OCL互补对称电路特点1）双电源供电;2）输出端不加电容C。

C的作用：隔直通交；储存电能，代替一个电源。

2.1.2 工作电路原理图图 (a)由图可见， T3组成前置放大级（图中未画出T3的偏置电路），T1和T2组成互补输出级。

静态时，在D1、D2上产生的压降为T1、T2提供了一个适当的偏压，使之处于微导通状态。

功率放大器教案教案标题：功率放大器教案教学目标：1. 了解功率放大器的基本原理和工作原理。

2. 掌握功率放大器的分类和特点。

3. 理解功率放大器在电子设备中的应用。

4. 能够设计和搭建简单的功率放大器电路。

教学重点：1. 功率放大器的基本原理和工作原理。

2. 功率放大器的分类和特点。

3. 功率放大器在电子设备中的应用。

教学准备：1. 功率放大器的相关教材和参考资料。

2. 功率放大器的实验设备和电路元件。

3. 多媒体投影仪和计算机。

教学过程：一、导入（5分钟）1. 利用多媒体投影仪展示一些常见的电子设备，如音响、电视机等，并引导学生思考这些设备是如何放大声音或图像的。

二、知识讲解（15分钟）1. 通过多媒体投影仪展示功率放大器的基本原理和工作原理，包括输入信号、放大电路、输出信号等要素。

2. 介绍功率放大器的分类，如A类、B类、AB类等，并详细解释各类功率放大器的特点和适用范围。

三、案例分析（20分钟）1. 展示一些功率放大器的实际应用案例，如音响系统、汽车音响、无线电通信等，并分析其中的功率放大器电路设计和应用原理。

2. 引导学生思考如何根据不同的应用需求选择合适的功率放大器类型和参数。

四、实践操作（30分钟）1. 分发实验指导书和实验器材，让学生分组进行功率放大器电路的搭建和调试。

2. 指导学生根据实验指导书的要求，选择适当的电路元件和参数，搭建出一个工作正常的功率放大器电路。

3. 引导学生观察和记录实验结果，并进行实验数据的分析和讨论。

五、总结与评价（10分钟）1. 让学生总结本节课所学的功率放大器知识要点，并与之前的知识进行对比和联系。

2. 评价学生对功率放大器的理解程度和实际操作能力，提供个性化的指导和建议。

教学延伸：1. 鼓励学生进行功率放大器的相关实验研究，深入了解不同类型功率放大器的性能和特点。

2. 引导学生关注功率放大器在现代电子技术领域的最新应用和发展趋势。

教学评估：1. 观察学生在实验操作中的表现，包括电路搭建、调试和实验数据记录等。

辽宁工业大学模拟电子技术基础课程设计（论文）题目：OCL功率放大器课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息与工注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要放大电路实质上都是能量转换电路。

从能量控制的观点来看，功率放大电路和电压放大电路没有本质的区别。

但是，功率放大电路和电压放大电路所要完成的任务是不同的。

其中功率放大电路的要求为获得一定的不失真（或失真较小）的输出功率，而电压放大电路的主要要求为使其输出端得到不失真的电压信号。

OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽，保真度高。

动态特性好及易于集成化等特点。

OCL是英文Output Capacitor Less 的缩写，意为无输出电容。

采用双端电源供电，使用了正负电源，在电压不太高的情况下，也能获得比较大的输出功率，省去了输出端的耦合电容。

使放大器低频特性得到扩展。

OCL功率放大电路也是定压式输出电路，由于电路性能比较好，所以广泛的应用在高保真扩音设备中。

性能优良的集成功率放大器给电子电路的功放级的调试带来了极大的方便。

本次课程设计主要采用分立元件电路法进行设计。

分别设计直流稳压电源，前置放大电路以及功率放大电路。

其中前置放大电路采用差分式放大电路。

关键词：OCL功率放大器；功率放大电路；无输出电容；能量转换电路目录第1章 OCL功率放大器设计方案论证 (1)1.1 OCL功率放大器的应用意义 (1)1.2 OCL功率放大器设计的要求及参数 (1)1.3设计方案论证 (1)1.3.1方案一 (1)1.3.2 方案二 (2)1.3.3 方案的对比 (2)1.4总体设计方案框图及分析 (3)第2章OCL功率放大器各单元电路设计 (5)2.1直流稳压电源设计 (5)2.2前置放大级设计 (6)2.3 功率放大电路设计 (7)第3章 OCL功率放大器整体电路设计 (9)3.1整体电路图及工作原理 (9)3.2电路参数计算 (11)3.2.1 确定电源电压参数 (11)3.2.2 确定功率输出管的参数 (12)3.2.3 复合管的参数选择 (12)3.2.4 前置放大电路部分 (12)3.2.5 部分重要电阻的参数选择 (13)3.3整体电路性能分析 (13)第4章设计总结 (14)参考文献 (15)附录I 总体电路图 (16)附录II 元器件清单 (18)第1章OCL 功率放大器设计方案论证1.1 OCL 功率放大器的应用意义OCL(Output Capacitorless 无输出电容器)电路是采用正负两组对称电源供电,没有输出电容器的直接耦合的单端推挽电路,负载接在两只输出管中点和电源中点. OCL 功率放大器是在OTL 功率放大器的基础上发展起来的一种全频带直接耦合低功率放大器，它在高保真扩音系统中得到了广泛应用。
