文件编号 QB/LYNK.106-2002
版号 A 共 4 页
武汉凌云建筑装饰工程有限公司
产品内控标准
框架式组合幕墙
编制：吴弋德
审核：方征
批准：胡忠明
实施日期：二00二年五月八日
说明:
本标准是根据中华人民共和国行业标准JG3035-96《建筑幕墙》以及JGJ102-96《玻璃幕墙工程技术规范》，结合本公司设计制作框架建筑幕墙的经验和实践编制而成的。
本标准中只列出了有量的概念项目的内控指标，关键工序中没有量的概念项目的内控指标见技术处第三层次文件中的工艺文件。凡本标准中未涉及的项目则按JG3035《建筑幕墙》以及JGJ102《玻璃幕墙工程技术规范》执行。
一、框架式组合幕墙构件制作技术要求
1. 框架式组合幕墙构件加工精度允许偏差应符合表1的规定
表1 框架式组合幕墙构件加工允许偏差(内控) 单位: mm
2. 框架式组合幕墙构件组装允许偏差应符合表2的规定
表2 框架式组合幕墙构件组装允许偏差单位:mm
二、框架式组合幕墙安装施工技术要求
1.框架式组合幕墙立柱和横梁允许偏差应符合表3的要求
表3 框架式组合幕墙立柱和横梁允许偏差单位: mm
2. 框架式组合幕墙组件安装质量允许偏差应符合表4的要求
表4 框架式组合幕墙组件安装质量允许偏差单位: mm
三、框架式组合幕墙一个分格铝合金料表面装饰质量技术要求
1. 框架式组合幕墙一个分格铝合金料表面装饰质量应符合表5的要求表5 一个分格铝合金料表面装饰质量内控标准单位:mm
目录 目录 单元式幕墙及框架式幕墙的分析与对比 (1) 单元式幕墙 (2) 框架式幕墙 (10) 单元式幕墙和框架式幕墙优缺点对比 (14)
单元式幕墙及框架式幕墙的分析与对比 幕墙俗称为建筑的衣裳。幕墙的设计选型、安装质量的好坏不但直接影响整个建筑的形象，同时也影响到整个建筑的使用功能，还会影响到日后使用时的运营、维护成本 本着为业主提供最佳性价比的方案，我司就单元式幕墙系统与框架系统作以下介绍。供业主参考选择。 幕墙系统定义 框架幕墙框支承玻璃幕墙的种类按构造分类可分为：元件式、单元式。 元件式(又称框架式、构件式)： 《玻璃幕墙工程技术规范》(JGJ102-2003)定义：在现场依次安装立柱、横梁和玻璃面板的框支 承玻璃幕墙。 单元式： 《玻璃幕墙工程技术规范》(JGJ102-2003)定义：将面板和金属框架(横梁、立柱)在工厂组装为 幕墙单元，以幕墙单元形式在现场完成安装施工的框支承玻璃幕墙。 元件式幕墙典型三维节点图单元式幕墙典型三维节点图
1.1单元式幕墙 1.1.1单元式幕墙介绍 单元式幕墙是由许多独立的单元组合而成（见下图），每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，分类编号按工程安装顺序运往工地吊装，安装可与主体结构施工同步进行（相差5-6个楼层即可）。通常每个单元组件为一个楼层高（或二、三个楼层高）、一个分格宽，单元与单元之间采用阴阳镶嵌的结构形式，即单元组件的左右竖框、上下横框都是和相邻单元组件对插，通过对插形成组合立挺，从而形成单元组件间接逢。单元组件的竖框直接固定在主体结构上，所承受的荷载是由单元组件的竖框直接传递到主体结构。 起 吊 现 场
框架幕墙结构及材料 一、框架幕墙分类： 1.隐框幕墙 2.明框幕墙 3.半隐幕墙 4.挂式（小单元）幕墙 5.横挂竖压式框架幕墙 6.干法幕墙 二、框架幕墙的连接： 1.框架与主体结构的连接埋件 转接件（开长条孔，实现幕墙三维调整，如下图） 奥氏体（A）不可淬硬，耐腐蚀。 螺栓（不锈钢M12X110马氏体（C）可淬硬。 铁素体（F）不可淬硬，耐腐蚀。（不锈铁） （幕墙用其他不锈钢材料--奥氏体不锈钢AISI304，AISI316，含镍量≥8%。）
框之间的转接-—竖框伸缩缝≥15，插芯长度≥250可采用铝合金插芯，插芯与框之间紧密配合，可利用螺钉（一般借用连接转接件的螺栓）限位（如图）。 顶底连接---要保证框端面与结构间≥50的间隙，为避免螺栓（钉）漏出封修范围，可采用前后打钉的方式（如图）。 梁形式---单跨梁，双跨梁，等跨铰接梁（跨距相等，5跨以上，需要校核5跨以上，最大弯矩出现在第一跨，最大剪力应力在第1支座，0支座剪力应力最小）。（如图）
3.面材的连接（如图） ①隐框幕墙（结构胶粘接玻璃和副框，副框及横竖龙骨用压板压紧—间距300~350但需计算。压板长度50mm， 宽度45mm。） ②明框幕墙（穿入或压入压板的胶条与横竖龙骨胶条，夹紧玻璃板块。） ③半隐幕墙（明框与隐框的结合，为使隐框方向的胶条—--二道，明框胶条交圈密封，隐框方向的框材需长 出两肋从而使框材宽度增加，但又由于其副框无须组角可设计为开腔，宽度又可减小16mm左右。 所以仍可保证竖框60尺寸。另外，隐框部分前端胶条起装饰作用，非密封胶条。） ④干法隐框幕墙（通过锁钩和摩擦衬片连接副框和竖框。）
幕墙所有材料详细介绍大 全 Last revision date: 13 December 2020.
一幕墙材料分类及基本要求 1.幕墙材料分类 材料是保证幕墙质量和安全的物质基础。幕墙所使用的材料，概括起来，基本上可有四大类型。即：骨架材料、板材、结构粘结及密封填缝材料、五金配件等。 n骨架材料主要有铝型材和钢材两种。 n板材主要有玻璃、铝板、石材、不锈钢板、陶板、千思板、彩钢板、阳光板等。 n结构粘结及密封填缝材料主要包括硅酮结构胶、耐候密封胶、间隔双面胶带、密封胶条、泡沫棒、保温岩 棉等。 n五金配件主要包括开启附件、预埋件、转接件、连接件等。 2.对幕墙材料的基本要求 2.1?符合相应规范及标准 幕墙材料绝大部分国内都能生产，而且大部分都有国家标准或行业标准，但是，由于生产技术和管理水平的差别，市上同种类材料质量，由于生产厂家不同质量差别也很大。作为建筑外围护结构的幕墙，虽然不承受主体结构的荷载，但处于建筑物的外表面，除承受本身的自重外，还是承受风荷载、地震作用和温度作用的影响。因此，要求幕墙必须安全可靠，要求幕墙使用的材料都应该符合国
家或行业标准规定的质量指标，少量暂时还没有国家或行业标准的材料，可按国外先进国家同类产品标准要求，生产企业制订企业标准作为产品质量控制的依据。总之，不合格的材料严禁使用，必须具有出厂合格证。 2.2?具有耐候性和耐久性 幕墙处于建筑物的外表面，经常受自然环境不利因素的影响，如日晒、雨淋、风沙等不利因素的侵蚀，因此，要求幕墙材料要有足够的耐候性和耐久性。具备防风雨、防日晒、防盗、防撞击、保温隔热等功能，因此，所用金属材料和金属零配件除不锈钢和耐候钢外，钢材应进行热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理，以保证幕墙的耐久性。 2.3?具有不燃性和难燃性能 幕墙无论是在加工制作还是在安装施工中，还是在交付使用后，防火都十分重要，因此，应尽量采用不燃材料和难燃材料，但目前国内外都有不少材料还是不防火的，如双面胶带、填充棒等都是易燃材料，因此，在安装施工中应倍加注意，并要有防火措施。 二骨架材料 幕墙所采用的骨架材料主要有两大类，一种是铝合金型材，一种是钢材。主要用于制作幕墙框架（也称幕墙龙
郑州金水万达中心项目1#、2#楼 明框玻璃幕墙 设 计 计 算 书 （一） 河南天地装饰工程有限公司 2015.04
目录 1 计算引用的规范、标准及资料 (1) 1.1 幕墙设计规范： (1) 1.2 建筑设计规范： (1) 1.3 铝材规范： (2) 1.4 金属板及石材规范： (2) 1.5 玻璃规范： (3) 1.6 钢材规范： (3) 1.7 胶类及密封材料规范： (3) 1.8 五金件规范： (4) 1.9 相关物理性能等级测试方法： (4) 1.10 《建筑结构静力计算手册》(第二版) (5) 1.11 土建图纸： (5) 2 基本参数 (5) 2.1 幕墙所在地区 (5) 2.2 地面粗糙度分类等级 (5) 2.3 抗震设防 (5) 3 幕墙承受荷载计算 (6) 3.1 风荷载标准值的计算方法 (6) 3.2 计算支撑结构时的风荷载标准值 (8) 3.3 计算面板材料时的风荷载标准值 (8) 3.4 垂直于幕墙平面的分布水平地震作用标准值 (8) 3.5 平行于幕墙平面的集中水平地震作用标准值 (8) 3.6 作用效应组合 (8) 4 幕墙立柱计算 (9) 4.1 立柱型材选材计算 (9) 4.2 确定材料的截面参数 (10) 4.3 选用立柱型材的截面特性 (11) 4.4 立柱的抗弯强度计算 (12) 4.5 立柱的挠度计算 (12) 4.6 立柱的抗剪计算 (13) 5 幕墙横梁计算 (13) 5.1 横梁型材选材计算 (14) 5.2 确定材料的截面参数 (16) 5.3 选用横梁型材的截面特性 (17) 5.4 幕墙横梁的抗弯强度计算 (18) 5.5 横梁的挠度计算 (18) 5.6 横梁的抗剪计算 (19) 6 玻璃板块的选用及校核 (20) 6.1 玻璃板块荷载计算： (20) 6.2 玻璃的强度计算： (21)
幕墙结构计算培训 一、熟悉《玻璃幕墙工程技术规范》JGJ102-96 和《金属与石材幕墙工程技术规范》 JGJ133-2001 中对各种荷载的取值和分项系数的取值 二、对各种现行各种材料的强度设计值花岗岩、Q235钢、6063-T5铝型材、6003A-T5铝 型材、3003铝板、各种浮法玻璃和钢化玻璃大面强度和边缘强度有一个初步的了解。 三、玻璃的强度和挠度的计算（四边简支和四边点支） 玻璃等效厚度的计算（中空玻璃、夹胶玻璃） 隐框幕墙玻璃结构胶的计算 明框幕墙玻璃边缘挤压应力的计算 四、石材、金属板的强度和挠度计算 五、结构传力模式 六、立柱的计算 （1）荷载的取值 （2）惯性矩、抗弯矩等各种截面参数的算法（CAD中MASSPROP命令的使用） （3）幕墙立柱构件主要形式（优、缺点）（优先采用上端悬挂支柱，尽量避免下端支承，金属构件刚度较小，容易失稳） 1．简支梁 优点：传力明确，施工方便 缺点：由简支梁算出的型材截面过大，浪费材料 2．双跨梁（双跨梁弯矩和挠度系数） 优点：可减小弯矩和挠度，尤其对挠度的影响很大 缺点：中间支座处的支座反力很大，施工不方便 3．多跨连续梁（在接头处构造上的处理） 优点：可减小幕墙的挠度 缺点：由于活动接头不完全连续，实际上可采用的弯矩值比简支梁的略小。 接头处要进行构造处理 （4）立柱材料的选用 1.铝型材（在挠度允许下，可采用6063A-T5和6063-T5牌号的铝材），挠度主要 由铝型材的弹性模量控制。 2.钢 3.钢铝组合型材 （5）规范对型材壁厚和挠度的强制性要求。 七．幕墙横梁的计算 横梁是双向受弯构件，按立柱之间的距离作为梁的跨度，梁的支承条件按简支考虑。横梁是双向受弯构件，在水平方向上为风荷载和地震荷载产生的水平荷载，在竖向方向上为由板和横梁自重产生的竖向荷载。横梁的水平荷载分为三角形荷载和梯形荷载。 八、幕墙连接件的计算 按钢结构规范计算（螺栓连接和焊缝连接） 九、预埋件的计算 预埋件的受力有剪力（一般由自重产生）、拉力（一般由风荷载和地震荷载产生）、弯矩（一般由自重产生），具体见幕墙规范和混凝土规范。 十、结构计算软件的应用
玻璃幕墙分类与构成 1. 明框玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。 2. 隐框玻璃幕墙 隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐注。隐框玻璃幕墙的构造特点是：玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。幕墙的荷载主要靠密封胶承受。 3.点支式玻璃幕墙 点支式玻璃幕墙是近年来新出现的一种支承方式。但一经出现，在城市发展很快。下面对这种较新型的支承方式作一介绍： 1.点式玻璃幕墙的分类 按照支承结构的不同方式，点式玻璃幕墙在形式上可分为以下几种: (1)金属支承结构点式玻璃幕墙这是目前采用最多的一种形式，它是用金属材料做支承结构体系，通过金属连接件和紧固件将面玻璃牢固地固定在它上面，十分安全可靠。充分利用金属结构的灵活多变以满足建筑造型的需要，人们可以透过玻璃清楚地看到支承玻璃的整个结构体系。玻璃的晶莹剔透和金属结构的坚固结实，“美”与“力”的体现。增强了“虚”、“实”对比的效果。 (2)全玻璃结构点式玻璃幕墙通过金属连接件及紧固件将玻璃支承结构(玻璃肋)与面玻璃连成整体，成为建筑围护结构。施工简便造价低，玻璃面和肋构成开阔的视野，使人赏心悦目，建筑物室内、外空间达到最大程度的视觉交融。 (3)拉杆(索)结构点式玻璃幕墙采用不锈钢拉杆或用与玻璃分缝相对应拉索做成幕墙的支承结构。玻璃通过金属连接件与其固定。在建筑中充分运械加工的精度，使构件均为受拉杆件，因此，施工时要加以预应力，这种柔接可降低震动时玻璃的破损率。 2.建筑点式玻璃幕墙的主要组成部分 (1)支承体系支承体系是将面玻璃所受的各种荷载直接传递到建筑主构上。因此，它是主要受力构件，一般是根据承受的荷载大小和建筑造型来结构形式和材料，如玻璃肋、不锈钢立柱、铝型材柱或加上适当的防腐、防面处理的钢析架、钢立柱及不锈钢拉杆(索)等。 (2)金属连接件 金属连接件包括固定件(俗称爪座和爪子)和扣件。固定件通常用不锈普通钢铸造而成，而
幕墙消耗量计算 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
幕墙材料消耗量计算规则（参考） 说明： 1、本计算规则仅适用于投标预算报价。 2、材料消耗量指各项材料分摊到工程分项单位面积的用量，包括损耗率； 3、材料消耗量计算有效位数保留小数点后两位，以立方米、吨为单位的可保留三位小数； 4、预算所统计的各项材料通常指成品（不需再加工），其报价应包含制作、加工、包装运输、仓储、增值税金等一切费用； 5、铝型材、钢材、铝塑板、蜂窝铝板、单层玻璃、镀锌钢板、不锈钢板等按原材料统计时，其预算单价必须考虑加工时的优化出材率（出裁率）、各种损耗、包装运输、仓储、增值税金等一切费用； 6、各种原材料加工为成品时的利用率如下：铝材97%，钢材95%，单层玻璃85%，铝塑板80%，不锈钢板90%，镀锌铁皮85%； 7、各种材料的正常损耗率如下：铝材6~8%，钢材6%，玻璃1~3%，石材 1~2%，铝单板1~2%，铝塑板25%，镀锌铁皮25%，结构胶25%，耐侯胶30%，胶条5%，五金系统2%，不锈钢标准件5%，其它5%； 8、铝型材的预算单价应考虑包装费及运输费用； 9、石材、玻璃、铝板在计算工程量时不用扣除胶缝，但在计算单位含量时，石材、玻璃要按其净面积计算，铝板要按其展开面积计算含量。 10、玻璃、铝板、石材等为弧面或异型时，需单独统计和报价。 11、弧型幕墙的铝型材、钢材等需要弯弧时，应单独统计，另加弯弧加工费。 一、玻璃幕墙
1、玻璃面材：分品种规格（弧面玻璃及其它异型玻璃单独统计）按图示尺寸以平米计算。隐框玻璃幕墙不必扣除胶缝，明框幕墙玻璃应扣除一部分铝材占用面积（通常按玻璃嵌槽深度为15MM计算玻璃的净尺寸）。 2、钢材：以千克计（先计算长度，再折算成重量）。（表面处理可另行列项按展开面积计算） 3、铝型材：包括竖龙骨、横龙骨、玻璃附框、扣盖、扣座、压块、连接铝角码、撞角码等，先分规格计算长度，再乘以各自线密度，以千克计算重量。（不同表面处理方式的铝材应分开列项） 4、密封胶：先按图计算出不同胶缝的长度，再折算成支数来计算（通常包装500毫升密封胶可打16毫米宽*10毫米深胶缝3米，包装592毫升密封胶可打16毫米宽*10毫米深胶缝米）。或者按以下方法计算：胶缝宽度（mm）*胶缝厚度（mm）（厚度按10mm计算或按宽度的一半计算）*胶缝长度（米）/每支胶的体积（毫升）=胶的支数。 5、结构胶：先计算玻璃注胶长度，乘以注胶层宽度和厚度（一般情况宽度为厚度的两倍，一般取定为16毫米宽*8毫米深胶缝），得出结构胶的体积，再折算为双组份胶多少升或单组份胶多少支数来计算。 6、密封胶条：分规格形状按图示以米计算长度，再折算成重量以公斤计算。 7、防火岩棉：按设计图示尺寸以立方米计。 8、镀锌铁皮、收边铝板等：按设计图示尺寸以展开面积计算。 9、埋件和钢支座：按设计图示分规格计算其数量，再计算其重量。 10、螺栓：包括不锈钢螺栓、化学螺栓、膨胀螺栓及其它主要连接螺栓，以套计。
幕墙所有材料详细介绍大全 一幕墙材料分类及基本要求 1.幕墙材料分类 材料是保证幕墙质量和安全的物质基础。幕墙所使用的材料，概括起来，基本上可有四大类型。即：骨架材料、板材、结构粘结及密封填缝材料、五金配件等。 骨架材料主要有铝型材和钢材两种。 板材主要有玻璃、铝板、石材、不锈钢板、陶板、千思板、彩钢板、阳光板等。 结构粘结及密封填缝材料主要包括硅酮结构胶、耐候密封胶、间隔双面胶带、密封胶条、泡沫棒、保温岩棉等。 五金配件主要包括开启附件、预埋件、转接件、连接件等。 2.对幕墙材料的基本要求 2.1符合相应规范及标准 幕墙材料绝大部分国内都能生产，而且大部分都有国家标准或行业标准，但是，由于生产技术和管理水平的差别，市上同种类材料质量，由于生产厂家不同质量差别也很大。作为建筑外围护结构的幕墙，虽然不承受主体结构的荷载，但处于建筑物的外表面，除承受本身的自重外，还是承受风荷载、地震作用和温度作用的影响。因此，要求幕墙必须安全可靠，要求幕墙使用的材料都应该符合国家或行业标准规定的质量指标，少量暂时还没有国家或行业标准的材料，可按国外
先进国家同类产品标准要求，生产企业制订企业标准作为产品质量控制的依据。总之，不合格的材料严禁使用，必须具有出厂合格证。2.2具有耐候性和耐久性 幕墙处于建筑物的外表面，经常受自然环境不利因素的影响，如日晒、雨淋、风沙等不利因素的侵蚀，因此，要求幕墙材料要有足够的耐候性和耐久性。具备防风雨、防日晒、防盗、防撞击、保温隔热等功能，因此，所用金属材料和金属零配件除不锈钢和耐候钢外，钢材应进行热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理，以保证幕墙的耐久性。 2.3具有不燃性和难燃性能 幕墙无论是在加工制作还是在安装施工中，还是在交付使用后，防火都十分重要，因此，应尽量采用不燃材料和难燃材料，但目前国内外都有不少材料还是不防火的，如双面胶带、填充棒等都是易燃材料，因此，在安装施工中应倍加注意，并要有防火措施。 二骨架材料 幕墙所采用的骨架材料主要有两大类，一种是铝合金型材，一种是钢材。主要用于制作幕墙框架（也称幕墙龙骨）和面材板块的副框。一般来讲，铝合金型材用做玻璃、铝板幕墙的龙骨和副框，钢材则用做石材幕墙的龙骨。
框架式幕墙安装技术标准 1范围 本标准规定了沈阳远大企业集团框架式幕墙现场安装的安装基准确定、埋件安装、转接件安装、防锈防腐、现场材料摆放、构件安装、封修、避雷、外观质量、幕墙成品保护、材料及幕墙清洁等技术要求。 本标准适用于沈阳远大企业集团框架式幕墙现场安装的施工和检验。 2引用标准 下列标准所包含的条文，通过在本标准引用而构成本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可行性。 GB/T1.1 标准化工作导则第一部分：标准的结构和编写规则 JGJ102 玻璃幕墙工程技术规范 JGJ133 金属与石材幕墙工程技术规范 GB/18601 天然花岗石建筑板材 JG3035 建筑幕墙 3术语和定义 3.1框架式幕墙 框架式幕墙亦称构件式幕墙，是指由玻璃面板、铝板和金属框架组成的、不承担主体结构载荷与作用、在现场依次安装竖框横框和玻璃等面板的建筑外维护结构或外装饰性结构。 3.2 装饰面 装饰面是指玻璃面板、铝板、铝型材等加工、安装成框架式幕墙后，仍可视的装饰表面。它包括幕墙上的开启窗、通风口、门或板等处于开启和关闭状态时，可以看得到的表面。 4 安装基准确定 4.1应明确以土建标高为基准，用水平仪、50米卷尺及适当重量的重物，复核土建标高的正确性，确定合理的幕墙安装基准。 4.2标高复核时应着重注意由于楼体沉降而产生的主、裙楼标高不一致的情况，应确保标高的一致性。
4.3用水准仪进行水平放线。注意风力大于4级时不宜放线，高层和超高层建筑应采用仪器放线，不应采用铁线吊线方法。 4.4应做出转接件施工所需的辅助测量线，以复核无误的基准点或基准线为依据，利用米尺、经纬仪做出施工转接件所需的测量线。 4.5应依据复核的标高、水平基准，根据设计的要求确定安装基准。 5 埋件安装要求 5.1预埋件安装应在主体结构施工时，按设计图纸要求预埋，预埋件应牢固、位置准确，预埋件外表面应与混凝土墙面齐平。 5.2预埋件位置尺寸偏差：±20mm，与理论墙面不平度：±10mm。 5.3预埋件清理后，表面及槽口内不应有混凝土块等杂质存在，无防腐层的应补加防腐层。 5.4补设埋件安装 5.4.1补设埋件位置尺寸偏差：±20mm，与理论墙面不平度：±10mm。 5.4.2补设埋件与墙体应贴合严密，二者间隙≤5mm。 5.4.3补设埋件使用膨胀螺栓的质量要求： 1膨胀螺栓安装位置距混凝土边缘距离应符合设计规范要求,不小于膨胀锚栓有效锚固深度的2倍。 2 膨胀螺栓钻孔深度应大于膨胀螺栓长度10 mm。 3膨胀螺栓钻孔直径偏差为0～+0.5mm。 4 膨胀螺栓的胀管应露出墙体表面≤5mm。 5 膨胀螺栓所用金属零、附件安装齐全，如果采用方垫片应方向一致。 6 紧固后螺栓头应高出螺母≤30mm，螺母与螺栓点焊，不少于2点。 5.4.4补设埋件使用穿透螺栓的质量要求： 1在墙体厚度小于膨胀螺栓长度2倍情况下，应采用穿透螺栓（或按照设计要求）。 2 穿透螺栓紧固后，外露螺纹不应小于2个螺距。 3 穿透螺栓紧固形式应符合设计要求，方向必须一致。 4 穿透螺栓所用金属零、附件安装齐全，如果采用方垫片应方向一致。 5.4.5补设埋件的螺栓因遇钢筋不能全部置于埋板内部时，允许有2个螺钉打在埋件外部，其中心至埋件边缘距离≤30mm，且应通过厚度不小于8mm的辅助压板与埋件焊牢。 5.4.6预埋件与理论位置偏差过大，应增设经热浸镀锌的平板埋件，此增设的
幕墙结构计算系统 BKCADPM系统之子系统，建筑幕墙计算机辅助设计和生产管理系统参照国家最新标准和规范编制，主要功能是： 1、计算惯性矩，系统提供了用于计算型材截面参数的功能，利用此功能可以在几秒钟之内准确地计算出任意复杂型材图的截面参数，包括截面惯性矩、抵抗矩、面积矩和截面面积等。 2、“直接计算惯性矩”功能，可框选图纸上的任何一部分图形计算惯性矩，计算结果可存入幕墙或门窗系统中，也可单独打印计算结果。 3、自动生成幕墙计算书，包含单元式、石材、玻璃、全隐框、半隐框、铝板幕墙等幕墙产品；计算书格式中包含工程计算信息，能够通过设置选择自动生成目录、封面、页码等使计算书更加全面、清晰。 4、按照《建筑抗震设计规范》GB50011-2010更新数据，并增加抗震分组和抗震设防类别；依据《建筑工程抗震设防分类标准》GB50223-2008，考虑抗震设防类别采取抗震措施和地震作用。 5、自动完成多层不同高度幕墙的结构分析计算，并生成完整计算报告书，可一次性批量处理不同高度同一类型幕墙的结构分析计算。 6、风荷载可通过查询程序名得到基础风压，软件会代入进行自动计算；亦可输入实验得到的风荷载实际值（不让软件计算）。 7、自动计算埋件以及后置埋件，如膨胀锚栓、扩张型锚栓及化学锚栓。 8、计算预演功能：在设计过程中可提前知道选择材料及参数能够满足要求，便于及时调整设计参数。 9、焊缝计算，能够完成多种焊缝类型的计算； 10、压板计算形式能够选择钢压板或铝压板进行校核； 11、增加石材幕墙背栓计算的内容； 12、能够针对整个幕墙产品中的不同部分，如玻璃、结构胶、立柱等进行单独计算校核。
框架式玻璃幕墙施工方案 一、结构说明及施工流程 幕墙立柱通过转接件固定在预埋件上，幕墙横梁通过螺栓和立柱连接，明框幕墙通过铝合金底压板将玻璃固定在幕墙龙骨上，然后通过螺栓固定到龙骨上。 玻璃幕墙的施工流程： 开箱检验、分类堆放幕墙部件T现场测量放线T立柱、横梁下料T楼层连接件安装T安装立柱T立柱抄平、调整T安装横梁T安装玻璃板块T安装开启扇注胶T安装装饰条T清洁T验收、交工 二、玻璃幕墙的施工安装工艺 （一）测量放线定位 1 测量放线 （1）根据幕墙分格大样图和土建单位给出的标高点、进出口线及轴线位置，采用重锤、钢丝线、测量器具及水平仪等测量工具在主体结构上测出幕墙平面、竖框、横梁、分格及转角基准线；并用经纬仪进行调校、复测。 （2）幕墙分格轴线的测量放线应与主体结构测量放线相配合，水平标高要逐层从地面引上，以免误差累积，误差大于规定的允许偏差时，包括垂直偏差值，应经监理、设计人员的同意后，适当调整幕墙的轴线，使其符合幕墙的构造需要。 （3）对高层建筑的测量应在风力不大于四级的情况下进行，测量应在每天定时进行。 （4）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入记录表； （5）本工程采用后置预埋法安装，测量放线的同时应找准预埋点，进行预埋钢板预埋，预埋位置的偏差应在规范允许范围之内（其上、下、左、右偏差值不超过 45mm）； （6）预埋件预埋好后，质量检验人员应对预埋件的偏差情况进行抽样检查，抽检量
应为幕墙预埋件总数量的5%以上且不少于5 件，所检测点不合格数不超过10%，可判为合格。 2 放线定位 放线是指将骨架的位置线弹到主体结构上。这项工作也是为了确保玻璃幕墙位置准确的准备工作。只有准确地将设计要求反映到结构的表面，才能保证设计意图。 （1）放线工作应根据土建单位提供的中心线及标高点进行。因为玻璃幕墙设计，一般是以建筑物的轴线为依据的，玻璃幕墙的布置应与轴线取得一定的关系。所以，放线应首先弄清楚建筑物的轴线。对于所有的标高控制点，均应进行复校。 （2）对于由横竖杆件组成的幕墙骨架，一般先弹出竖向杆件的位置，然后再将竖向杆件的锚固点确定。再将横向杆件线弹到竖向杆件上。 （3）放线是玻璃幕墙施工中技术难度较大的一项工作，它除了要充分掌握设计要求外，还需具备丰富的工作经验。因为有些细部构造处理，设计图纸有时并不十分明确交待，而是留给操作人员结合现场情况具体处理。特别是玻璃面积大、层数较多的高层建筑或超高层建筑玻璃幕墙，其放线难度更大一些，精度要求更高一些。 （二）xx 安装 根据放线的具体位置，进行骨架的定位。 1 施工准备及安装 （1）应注意骨架（竖框、横梁）本身的处理。铝合金骨架，要注意骨架氧化膜的保护，在与混凝土直接接触的部位，应对氧化膜进行防腐处理。 （2）大面积的玻璃幕墙骨架，如存在立柱接长问题，由于是空腹薄壁构件，其连接不能简单地对接，而是采用连接件，分别穿进上、下杆件的端部，然后再用螺栓拧紧。 （3）安装：先在埋件上安装转接件，即角码，然后安装立柱，同时安装用于固定装饰条的钢板（如需要）。 2 安装施工要点 （1）立柱安装的准确性和质量，将影响整个玻璃幕墙的安装质量，是幕墙安装施
幕墙基本知识 什么是建筑幕墙 由面板与支撑结构体系（支撑装置与支撑结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、悬挂在主体结构上、不承担结构荷载与作用的建筑物外围护结构,称为建筑幕墙。 按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。 按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。 建筑幕墙作为建筑的外围护结构，是由支承结构体系与面板组成的，可相对主体结构有一定位移能力，不分担主体结构所受作用的建筑外围护结构或装饰性结构。又由于外围护面板材料的不同又可分为玻璃、石材、金属、混凝土或不同材料组合的建筑幕墙。在建筑幕墙作为建筑的外围护功能的基础上，能够表现出强烈的现代韵律感和艺术装饰效果，赋予了建筑以时代气息，受到建筑师的广泛青睐。 建筑幕墙是建筑物的外围护结构的一种.不同于一般的外墙. 玻璃幕墙的起源与发展 1851年为在伦敦举办的工业博览会建造了水晶宫(CystalPalace),该建筑为铁结构，其幕墙为工厂预制的模数化玻璃板，它覆盖了90，000平方米的面积，安装用17周，整个建筑施工用39周，设计仅用8天。它宣告了幕墙时代的开始。 1850--1950年为第一代“准幕墙”时代。 1950--1980年为第二代幕墙时代 1985--至今为第三代幕墙时代，是最成熟的一代！ 玻璃幕墙的有关术语 1、玻璃幕墙Glass Curtain Wall 由金属构件与玻璃板组成的建筑外围护结构。 2、明框玻璃幕墙Exposwed Framing GlassCurtain Wall 金属框架构件显露在外表面的玻璃幕墙。 3、半隐框玻璃幕墙Semi-exposed FramingGlass Gurtain Wall 金属框架竖向或横向构件显露在外表面的玻璃幕墙。 4、隐框玻璃幕墙Hidden Framing Glass CurtainWall 金属框架构件全部不显露在外表面的玻璃幕墙。 5、全玻璃幕墙Full Glass Curtain Wall
幕墙品种分类 2.吊挂式玻璃幕墙 1.全玻璃幕墙 3.座地式玻璃幕墙 5.拉杆式 4.点接驳式玻璃幕墙 6.拉索式 7.桁架式 9. 明框式幕墙 玻璃幕墙8.框架式(元件式)幕墙10.隐框式玻璃幕墙 11.横明竖隐式 12.横隐竖明式 13.单元式玻璃幕墙 14.半单元式玻璃幕墙 15.小单元式玻璃幕墙 16.呼吸式幕墙（双层动态节能幕墙） 17.组合幕墙 18.钢销式
19.短槽式 20.通槽式 石材幕墙21.背栓式 22.小单元式 23.湿贴式 24.蜂窝石材 26.铝单板幕墙 25.铝板幕墙27.复合铝板幕墙 金属幕墙28.蜂窝铝板幕墙 29.钢板幕墙 30.千思板 非金属幕墙 31.陶瓷板幕墙 铝合金门窗(32) 1.全玻幕墙是一种全透明、全视野的玻璃幕墙，利用玻璃的透明性，追求建筑物内外空间的流通和融合，使人们可以透过玻璃清楚地看到玻璃的整个结构系统，使结构系统由单纯的支承作用转向表现其可见性，从而表现出建筑装饰的艺术感、层次感和立体感。具有重量轻、选材简单、加工工厂化、施工快捷、维护维修方便、易于清洗等
特点。其对于丰富建筑造型立面效果的功效是其他材料无可比拟的，是现代科技在建筑装饰上的体现。 2.点接驳式全玻幕墙每一分格玻璃用点接驳钢件以点连接形式固定，其所承受的各种荷载和作用（风荷载、地震作用、温度作用等）通过点接驳钢件、钢爪传递到受力支撑结构系统，再由中间受力支撑结构体系传递给主体结构；点接驳钢件采用球状铰接螺栓（可自由转动），且球状铰接螺栓的转动中心与玻璃重心是一致的，可以消除由于外力（风荷载、地震作用、温度作用等）引起的玻璃位移。点接驳钢爪有“H”形和“X”形等几种形式。支承玻璃的受力支承结构系统可以是玻璃肋、钢桁架也可以是不锈钢拉杆、拉索或混合结构。因此点接驳全幕墙可分为玻璃肋点接驳全玻幕墙、钢桁架点接驳全玻幕墙、拉索式点接驳全玻幕墙、混合结构形式点接驳全幕玻墙。 3.拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。拉杆式点接驳全玻璃幕墙采用预应力双层拉杆结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定杆；而负风压的承力杆在正风压时则变成稳定索。这样就保证了在正负风压的情况下，双层拉杆结构的受力完整性。双层拉杆结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。 4.拉索式点接驳全玻幕墙是不锈钢索柔性支承结构代替刚性桁架结构。拉索式点接驳全玻璃幕墙采用预应力双层悬索结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定索；而负风压的承力索在正风压时则变成稳定索。这样就保证了在正负风压的情况下，双层悬索结构的受

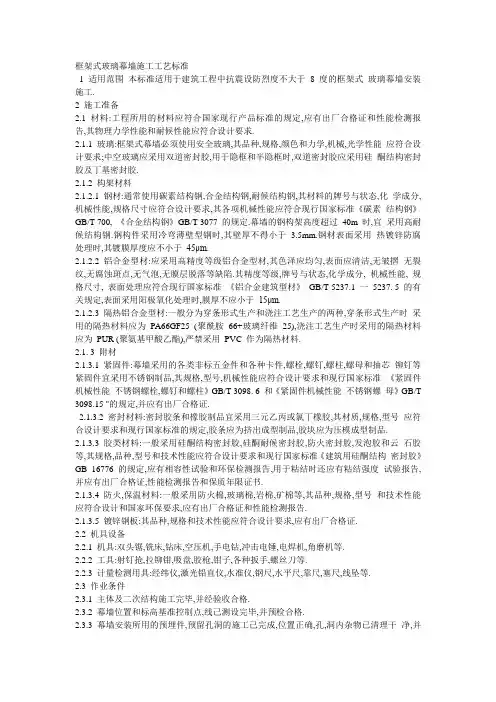

框架式玻璃幕墙施工工艺标准 1 适用范围本标准适用于建筑工程中抗震设防烈度不大于8 度的框架式玻璃幕墙安装施工. 2 施工准备 2.1 材料:工程所用的材料应符合国家现行产品标准的规定,应有出厂合格证和性能检测报告,其物理力学性能和耐候性能应符合设计要求. 2.1.1 玻璃:框架式幕墙必须使用安全玻璃,其品种,规格,颜色和力学,机械,光学性能应符合设计要求;中空玻璃应采用双道密封胶,用于隐框和半隐框时,双道密封胶应采用硅酮结构密封胶及丁基密封胶. 2.1.2 构架材料 2.1.2.1 钢材:通常使用碳素结构钢,合金结构钢,耐候结构钢,其材料的牌号与状态,化学成分,机械性能,规格尺寸应符合设计要求,其各项机械性能应符合现行国家标准《碳素结构钢》GB/T 700, 《合金结构钢》GB/T 3077 的规定.幕墙的钢构架高度超过40m 时,宜采用高耐候结构钢.钢构件采用冷弯薄壁型钢时,其壁厚不得小于 3.5mm.钢材表面采用热镀锌防腐处理时,其镀膜厚度应不小于45μm. 2.1.2.2 铝合金型材:应采用高精度等级铝合金型材,其色泽应均匀,表面应清洁,无皱摺无裂纹,无腐蚀斑点,无气泡,无膜层脱落等缺陷.其精度等级,牌号与状态,化学成分, 机械性能, 规格尺寸, 表面处理应符合现行国家标准《铝合金建筑型材》GB/T 5237.1 一5237. 5 的有关规定,表面采用阳极氧化处理时,膜厚不应小于15μm. 2.1.2.3 隔热铝合金型材:一般分为穿条形式生产和浇注工艺生产的两种,穿条形式生产时采用的隔热材料应为PA66GF25 (聚酰胺66+玻璃纤维25),浇注工艺生产时采用的隔热材料应为PUR (聚氨基甲酸乙酯),严禁采用PVC 作为隔热材料. 2.1. 3 附材 2.1. 3.1 紧固件:幕墙采用的各类非标五金件和各种卡件,螺栓,螺钉,螺柱,螺母和抽芯铆钉等紧固件宜采用不锈钢制品,其规格,型号,机械性能应符合设计要求和现行国家标准《紧固件机械性能不锈钢螺栓,螺钉和螺柱》GB/T 3098. 6 和《紧固件机械性能不锈钢螺母》GB/T 3098.15 "的规定,并应有出厂合格证. 2.1. 3.2 密封材料:密封胶条和橡胶制品宜采用三元乙丙或氯丁橡胶,其材质,规格,型号应符合设计要求和现行国家标准的规定,胶条应为挤出成型制品,胶块应为压模成型制品. 2.1. 3.3 胶类材料:一般采用硅酮结构密封胶,硅酮耐候密封胶,防火密封胶,发泡胶和云石胶等,其规格,品种,型号和技术性能应符合设计要求和现行国家标准《建筑用硅酮结构密封胶》GB 16776 的规定,应有相容性试验和环保检测报告,用于粘结时还应有粘结强度试验报告,并应有出厂合格证,性能检测报告和保质年限证书. 2.1. 3.4 防火,保温材料:一般采用防火棉,玻璃棉,岩棉,矿棉等,其品种,规格,型号和技术性能应符合设计和国家环保要求,应有出厂合格证和性能检测报告. 2.1. 3.5 镀锌钢板:其品种,规格和技术性能应符合设计要求,应有出厂合格证. 2.2 机具设备 2.2.1 机具:双头锯,铣床,钻床,空压机,手电钻,冲击电锤,电焊机,角磨机等. 2.2.2 工具:射钉抢,拉铆钳,吸盘,胶枪,钳子,各种扳手,螺丝刀等. 2.2.3 计量检测用具:经纬仪,激光铅直仪,水准仪,钢尺,水平尺,靠尺,塞尺,线坠等. 2.3 作业条件 2.3.1 主体及二次结构施工完毕,并经验收合格. 2.3.2 幕墙位置和标高基准控制点,线己测设完毕,并预检合格. 2.3.3 幕墙安装所用的预埋件,预留孔洞的施工己完成,位置正确,孔,洞内杂物已清理干净,并
