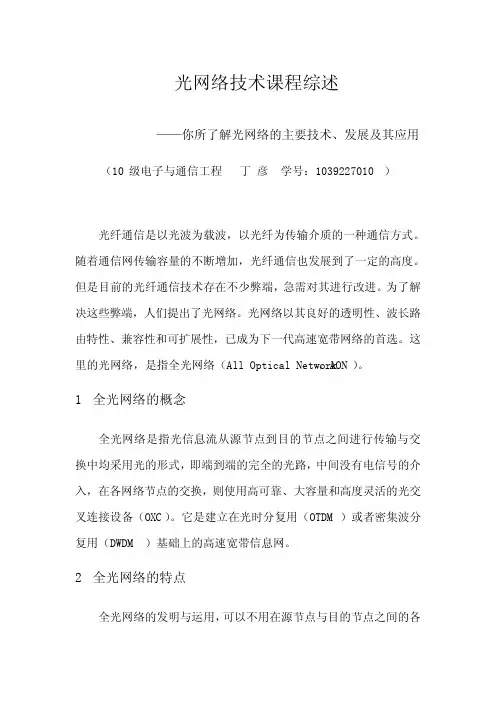

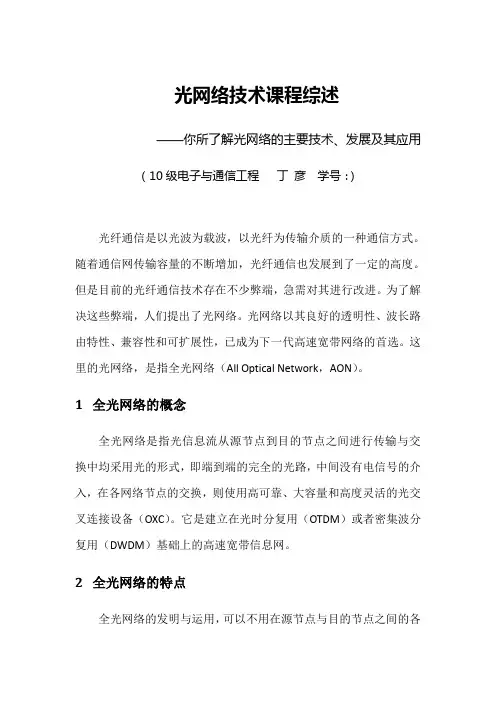

光网络技术课程综述——你所了解光网络的主要技术、发展及其应用（10级电子与通信工程丁彦学号：1039227010）光纤通信是以光波为载波，以光纤为传输介质的一种通信方式。
随着通信网传输容量的不断增加，光纤通信也发展到了一定的高度。
但是目前的光纤通信技术存在不少弊端，急需对其进行改进。
为了解决这些弊端，人们提出了光网络。
光网络以其良好的透明性、波长路由特性、兼容性和可扩展性，已成为下一代高速宽带网络的首选。
这里的光网络，是指全光网络（All Optical Network，AON）。
1全光网络的概念全光网络是指光信息流从源节点到目的节点之间进行传输与交换中均采用光的形式，即端到端的完全的光路，中间没有电信号的介入，在各网络节点的交换，则使用高可靠、大容量和高度灵活的光交叉连接设备（OXC）。
它是建立在光时分复用（OTDM）或者密集波分复用（DWDM）基础上的高速宽带信息网。
2全光网络的特点全光网络的发明与运用，可以不用在源节点与目的节点之间的各节点进行光电交换、电光交换，弥补了传统光纤通信中存在的带宽限制、严重串话、时钟偏移、高功耗等一些不足，拥有更强的可管理性、透明性、灵活性。
全光网络与传统通信系统相比，具有以下一些特点：1)节约成本。
由于全光网络中不需要进行光电转换，这就避免使用传统通信系统中需要的光电转换器材，节省这些昂贵的器材费用，也克服了传输途中由于电子器件处理信号速率难以提高的困难，大大提高了传输速率。
此外，在全光网络中，大多会采用无源光学器件，这也带来了成本和功耗的降低。
2)组网灵活。
全光网络可以根据通信容量的需求，在任何节点都能抽出或加入某个波长，动态地改变网络结构，组网极具灵活性。
当出现突发业务时，全光网络可以提供临时连接，达到充分利用网络资源的目的。
3)透明性好。
全光网络采用波分复用技术，以波长选择路由，对传输码率、数据格式以及调制方式等具有透明性。
可方便地提供多种协议的业务。
4)可靠性高。
在全光网络中不需要光电转换，在传输过程中没有存储和变换，采用的许多光器件都是无源的，极大地提高了传输的可靠性。
3全光网络的主要技术、发展及其应用3.1光纤技术光纤是光网络的传输媒质，光纤技术的发展，直接决定着光网络技术的发展。
光纤可以简单分为单模光纤和多模光纤。
当光纤的直径减小到一个光波波长的时，光在其中无反射地沿直线传播，即只能传输一个传播模式的光纤，通常称为单模光纤。
与多模光纤相比，单模光纤传输具有内部损耗低、带宽大、易于升级扩容和成本低的优点。
早期由于技术原因，多使用多模光纤，现在以单模光纤为主。
单模光纤传输的特性及对传输速率的影响如下：1)频带宽，通信容量大。
目前可用85 nm波长区、1310nm波长区和1550nm波长区所对应的固定带宽就有约60 THz，巨大的频带带宽是光纤最突出的优点，这对传输各种宽频带信息意义十分重要。
2)损耗低，中继距离长。
单模光纤的衰减特性有随波长递增而减小的总趋势，除了靠近1385nm附近由OH根造成的损耗峰外，在1310 ~1600nm间都趋于平坦。
现在一般都使用1310nm波长区和1550nm 波长区，由于最低衰减常数（0.2dB/km）位于1550nm附近，因此长距离光纤传输系统都采用1550nm波长区。
3)色散。
色散是指光脉冲在光纤中传播的过程中会散开的现象，随着传输速率的提高，色散成为传输系统中不可忽视的因素，它会导致脉冲间的干扰，造成不可接受的误码率，其数量和波长有关。
4)非线性效应。
系统中使用EDFA，使送进光纤的光功率增强很多，进入光纤的高光功率使光信号和光纤相互作用产生各种非线性效应，从而影响信噪比。
3.2光交换技术光交换是指不经过任何光/ 电转换，将输入端光信号直接交换到任意的光输出端。
光交换技术作为全光网中的一个重要支撑技术，在全光网络中发挥着重要的作用。
其中最关键工作是波长变换，光交换实质上也是对光的波长进行处理，也可称为波长交换。
光交换技术能够保证网络的可靠性和提供灵活的信号路由平台，尽管现有的通信系统都采用电路交换技术，但发展中的全光网络却需要由纯光交换技术来完成信号路由功能以实现网络的高速率和协议透明性。
光交换技术为进入节点的高速信息流提供动态光域处理，仅将属于该节点及其子网的信息上下路并交由电交换设备继续处理，这样做具有以下几个优点：1)可以克服纯电子交换的容量瓶颈问题；2)可以大量节省建网和网络升级成本。
如果采用全光网技术，将使网络的运行费用节省70%，设备费用节省90%；3)可以大大提高网络的重构灵活性和生存性，以及加快网络恢复的时间。
光交换可分为光路光交换和分组光交换 2 类。
光路交换又可分成3 种类型，即空分（SD）、时分（TD）和波分/ 频分（WD/FD）光交换，以及由这些交换形式组合而成的结合型。
空分光交换是使光信号的传输通路在空间上发生改变，基本原理是将光交换元件组成门阵列开关，并适当控制门阵列开关，即可在任一路输入光纤和任一路输出光纤之间构成通路。
空分光交换按光矩阵开关所使用的技术又分成基于波导技术的波导空分与使用自由空间光传播技术的自由空分光交换。
时分光交换是以时分复用为基础，运用时隙互换原理来实现交换的功能。
即把一条复用信道划分成若干个时隙，每个基带数据光脉冲流分配占用一个时隙，N 个基带信道复用成高速光数据流信号进行传输。
时分光交换的关键是开发高速光逻辑器件。
波分/ 频分光交换是以波分复用为基础，信号的实现是通过不同波长，选择不同网络通路完成，由波长开关进行交换。
波分光交换由波长复用器、波长选择空间开关和波长互换器组成。
混合光交换是指在一个交换网络中同时应用 2 种以上的光交换方式。
常用混合交换方式有空分+时分，空分+波分，空分+时分+波分等复合方式。
目前市场上出现的光交换机大多数是基于光电和光机械的，随着光交换技术的不断发展和成熟，基于热学、液晶、声学、微机电技术的光交换机将会逐步被研究和开发出来。
由光电交换技术实现的交换机通常在输入输出端各有两个有光电晶体材料的波导，而最新的光电交换机则采用了钡钛材料，这种交换机使用了一种分子束取相附生的技术，与波导交换机相比，该交换机消耗的能量比较小。
随着液晶技术的成熟，液晶光交换机将会成为光网络系统中的一个重要设备，该交换设备主要由液晶片、极化光束分离器、成光束调相器组成，而液晶在交换机中的主要作用是旋转入射光的极化角。
当电极上没有电压时，经过液晶片的光线极化角为90°，当有电压加在液晶片的电极上时，入射光束将维持它的极化状态不变。
另外，市场上目前又开发了基于不同类型的特殊微光器件的光交换机，这种类型的交换机可以由小型化的机械系统激活，而且它的体积小，集成度高，可大规模生产，我们相信这种类型的交换机在生产工艺水平不断提高的将来，一定能成为市场的主流。
随着通信网络逐渐向全光平台发展，网络的优化、路由、保护和自愈功能在光通信领域中越来越重要。
采用光交换技术可以克服电子交换的容量瓶颈问题，实现网络的高速率和协议透明性，提高网络的重构灵活性和生存性，大量节省建网和网络升级成本。
3.3光交叉连接（OXC）技术光交叉连接（OXC）是用于光纤网络节点的设备，是全光网络的关键器件。
光交叉连接技术是通过对光信号进行交叉连接，能够灵活有效地管理光纤传输网络，实现可靠的网络保护/恢复以及自动配线和监控的重要手段。
光交叉连接（OXC）主要由光交叉连接矩阵、输入接口、输出接口、管理控制单元等模块组成（如图1）。
为增加OXC的可靠性，每个模块都具有主用和备用的冗余结构；为增加OXC 的可靠性。
OXC会自动进行主用和备用的倒换。
光交叉连接矩阵是OXC 的核心，它要求无阻塞、低延迟、宽带和高可靠，并且要具有单向、双向和广播形式的功能。
输入输出接口直接与光纤链路相连，分别对输入输出信号进行适配、放大。
管理控制单元通过编程对光交叉连接矩阵、输入输出接口模块进行监测和控制。
图 1 OXC的一般构成通常根据OXC是否具有疏导低速业务流的能力以及疏导能力的强弱程度，可以将OXC分为以下三类：1)传统OXC：这种OXC只具有波长交换能力，不具有疏导低速业务流的能力。
只有通过OXC外挂其他汇聚/接汇聚能力的网络设备，才能实现低速业务量的疏导；2)单跳疏导OXC：具有波长交换能力，具有低速汇聚端口，可以将多个低速业务流疏导到一个波长通道，然后交换到某个出口。
但这类OXC不具有低速业务交换能力，因此一个光路上的业务流必须具有相同的源、宿节点；3)多跳疏导OXC：同时具有波长交换和低速业务流交换。
这种OXC中包含两大模块：波长交换矩阵和电交换矩阵。
含有部分非本地业务的光路可以通过光接收器转变成电信号，进入电交换矩阵，非本地业务和本地出发的低速业务一起疏导到另一个光路上传输。
不需要在本地上/下业务的光路通过OXC直接旁路，进而减少网路节点负担。
如果OXC的每一个光纤接口上配备与光纤中波长数目相等的光收发器，则所有的光路都可以下到电域，进入电交换矩阵。
OXC 分为空分、时分和波分三种类型。
其中，波分和空分技术目前比较成熟。
此外，如果将WDM 技术与空分技术相结合，可极大提高交叉连接矩阵的容量和灵活性。
3.4光分插复用技术光分插复用技术（OADM）是从一个波分多路复用（WDM）光束中分出一个信道或分出功能，并以相同波长往光载波上插入新的信息或功能。
其基本原理示意图如图2所示。
一般的OADM节点可以用四端口模型来表示，基本功能包括三种：下路需要的波长信道，复用进上路信号，使其他波长信道尽量不受影响地通过。
OADM具体的工作过程如下：从线路来的WDM信号包含N个波长信道，进人OADM的人光纤端（Main lnput），根据业务需求，从N个波长信道中，有选择性地从下路端（Drop）输出所需的波长信道，相应地从上路端（Add）输入所需的波长信道。
而其他与本地无关的波长信道就直接通过OADM，和上路波长信道复用在一起后，从OADM的线路出光纤端(Main Output)输出。
图 2 OADM 的基本原理示意图这种技术主要应用于环形网中，并具有选择性，既可以从传输设备中选择上路信号或下路信号，也可以只通过某一个波长信号，而不影响其他波长信道的传输。
也就是说，OADM 更透明地在光域内实现了传统的SDH 设备中的电分插复用器ADM 在时域中的功能，可以处理任何格式和速率的信号，使整个光网络的灵活性大大提高。
目前已有的OADM 方案，分为可重构和非重构型两类。
前者主要采用复用器/解复用器以及固定滤波器等无源光器件，在节点上、下固定一个和多个波长，性能可靠没有延时，但是缺乏灵活性。
后者采用光开关、可调谐滤波器等光器件，能动态调节OADM 节点上、下话路的波长，从而达到光网络动态重构的能力，使网络的波长资源得到良好的分配，但结构复杂且具有延时。
