第七章 电力系统各元件序阻抗和等值电路

电力系统暂态分析部分习题答案电力系统暂态分析部分习题答案3电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.36 1-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。

②工程近似计算各元件电抗的标么值，S B ＝100MVA 。

解：① 精确计算法U BI ＝10.5kV S B ＝100MVA U BII ＝5.101215.10⨯＝10.5kV U BIII ＝1106.65.101215.10⨯⨯＝7.26kV T 1X LT 2II III50MVA 10.5kV X d ’’=0.15 60MVA 10.5kV/121kV U k %=10.5 0.4Ω/km 100km30MVA110kV/6.6kV U k %=10.543.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法U B ＝U av S B ＝100MVA3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X 302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X 1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=5∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、 (1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

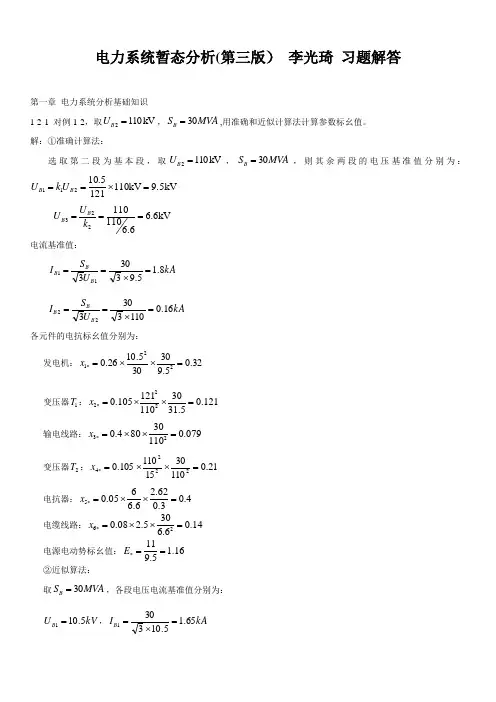

电力系统暂态分析(第三版） 李光琦 习题解答第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：222121300.1050.12111031.5x *=⨯⨯= 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x 电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t U s a)120cos(3.62ο-+⨯=αωt U s a)120cos(3.62ο++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时ο30=α。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

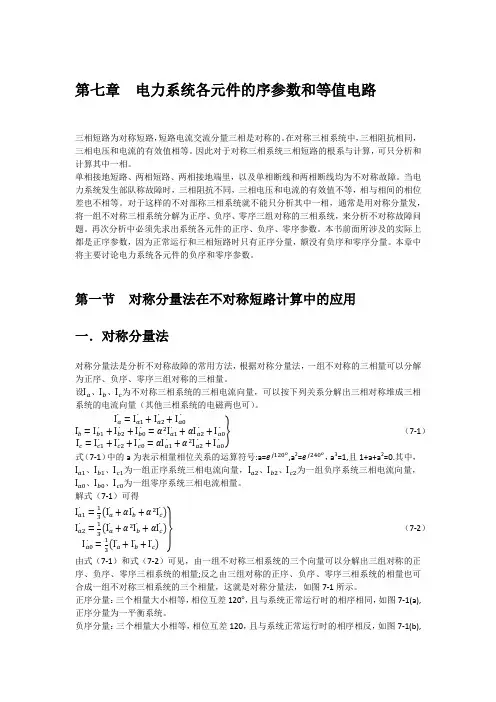

第七章电力系统各元件的序参数和等值电路三相短路为对称短路，短路电流交流分量三相是对称的。

在对称三相系统中，三相阻抗相同，三相电压和电流的有效值相等。

因此对于对称三相系统三相短路的根系与计算，可只分析和计算其中一相。

单相接地短路、两相短路、两相接地端里，以及单相断线和两相断线均为不对称故障。

当电力系统发生部队称故障时，三相阻抗不同，三相电压和电流的有效值不等，相与相间的相位差也不相等。

对于这样的不对部称三相系统就不能只分析其中一相，通常是用对称分量发，将一组不对称三相系统分解为正序、负序、零序三组对称的三相系统，来分析不对称故障问题。

再次分析中必须先求出系统各元件的正序、负序、零序参数。

本书前面所涉及的实际上都是正序参数，因为正常运行和三相短路时只有正序分量，额没有负序和零序分量。

本章中将主要讨论电力系统各元件的负序和零序参数。

第一节对称分量法在不对称短路计算中的应用一．对称分量法对称分量法是分析不对称故障的常用方法，根据对称分量法，一组不对称的三相量可以分解为正序、负序、零序三组对称的三相量。

设、、为不对称三相系统的三相电流向量，可以按下列关系分解出三相对称堆成三相系统的电流向量（其他三相系统的电磁两也可）。

（7-1）式（7-1）中的a为表示相量相位关系的运算符号:a=,a2=，a3=1,且1+a+a2=0.其中，、、为一组正序系统三相电流向量，、、为一组负序系统三相电流向量，、、为一组零序系统三相电流相量。

解式（7-1）可得（7-2）由式（7-1）和式（7-2）可见，由一组不对称三相系统的三个向量可以分解出三组对称的正序、负序、零序三相系统的相量;反之由三组对称的正序、负序、零序三相系统的相量也可合成一组不对称三相系统的三个相量，这就是对称分量法，如图7-1所示。

正序分量：三个相量大小相等，相位互差120o，且与系统正常运行时的相序相同，如图7-1(a),正序分量为一平衡系统。

负序分量：三个相量大小相等，相位互差120，且与系统正常运行时的相序相反，如图7-1(b),正序分量也为一平衡系统。

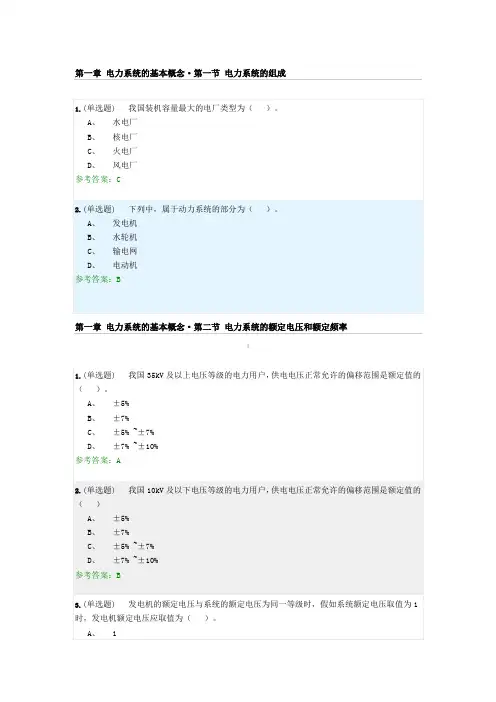

第一章电力系统的基本概念·第一节电力系统的组成第一章电力系统的基本概念·第三节基本要求及接线方式）—第二章电力网各元件的等值电路和参数计算·第二节变压器的等值电路和参数计算2.(单选题) 可由变压器空载试验获得的参数有（）。

A、电阻和电抗B、电阻和电导C、电阻和电纳D、电导和电纳参考答案：D第二章电力网各元件的等值电路和参数计算·第三节标幺制！1.(单选题) 标幺值的计算公式为：（）A、实际有名值/基准值B、基准值/实际有名值C、实际有名值/ 额定值D、基准值 / 额定值参考答案：A2.(单选题) 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（）。

参考答案：D第三章同步发电机的基本方程·第一节基本前提1.(单选题) 具有阻尼绕组的凸极同步电机中，共有（）个有磁耦合关系的线圈。

A. 3B. 4C. 5D. 6；参考答案：D第三章同步发电机的基本方程·第四节同步发电机的稳态模型第六章电力系统三相短路的实用计算·第一节电力系统的简化方法|第六章电力系统三相短路的实用计算·第四节短路电流周期分量的最简化计算第七章电力系统各元件的序阻抗和等值电路·第一节电力系统各元件的序阻抗和等值电参考答案：D2.(判断题) 三相短路的附加电抗为0。

（）参考答案：对3.(判断题) 两相短路的附加电抗与两相短路接地的附加电抗相等。

（）参考答案：错4.(判断题) 短路点的正序电压最低。

（）参考答案：对5.(判断题) 短路点的零序和负序电压最高。

（）参考答案：对。

第七章电力系统各元件的序阻抗和等值电路7-1 对称分量法在不对称短路计算中的应用7.1.1 不对称三相量的分解在三相电路中，对于任意一组不对称的三相相量（电流或电压），可以分解为三组三相对称的相量。

当选择a相作为基准相时，三相相量与其对称分量之间的关系（以电流为例）可表示为：7.1.1 不对称三相量的分解a 、b 、c 三相各序分量之间的关系：正序：2(1)(1)(1)(1),b a c a I a I I a I ==i i i i负序：2(2)(2)(2)(2),b ac a I a I I a I ==iiii零序：(0)(0)(0)b c a I I I ==iii7.1.2 不对称三相量的序分量表示a 、b 、c 三相电流用a 相序分量可表示为：(1)(1)21(2)(2)2(0)(0)11111aa ab a ac a a I I I I a a I S I a aI I I −⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ii ii i i i i i7.1.3 序阻抗的概念序阻抗的概念：•各相自阻抗为：Zaa 、Zbb、Zcc•相间互阻抗为：Zab =Zba、Zbc=Zcb、Zac=Zca7.1.3 序阻抗的概念通过不对称电流时：a a aa ab ac b b ba bb bc c c ca cbcc Z Z Z V I V Z Z Z I V I Z Z Z ⎡⎤⎡⎤⎡⎤∆⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦iii i i i abc abcV ZI ∆=简记为：⇓abc abcS V SZI ∆=⇓1120120120abc sc V SZI SZS I Z I −∆===7.1.3 序阻抗的概念1sc Z SZS −=称为序阻抗矩阵aa bb cc s ab bc ca m Z Z Z Z Z Z Z Z ======当元件结构参数对称时： 令： (1)(2)(0)00000000020s m sc s ms m Z Z Z Z Z Z Z Z Z Z ⎡⎤−⎡⎤⎢⎥⎢⎥=−=⎢⎥⎢⎥⎢⎥⎢⎥+⎣⎦⎣⎦120120sc V Z I ∆=代入，并展开有7.1.3 序阻抗的概念(1)(1)(1)(2)(2)(2)(3)(3)(3)a a a a a a V z I V z I V z I ⎧∆=⎪⎪⎪∆=⎨⎪⎪∆=⎪⎩i ii i i i在三相参数对称的线性电路中，各序对称分量具有独立性。
