保护整定计算知识讲解

次侧（继电器）动作阻抗: Z dz.j = Z 'dz.bn L n y110KV 线路（与B1的联络线）保护配置及整定计算、保护配置：1、 配置三段式相间距离保护（I , II 段为方向阻抗特性，ill 段为偏移阻抗特性, 偏移度0=0.2）2、 配置三段式接地距离保护（I , II , Ill 段皆为零序电抗特性）3、 采用三相一次重合闸（采用位置不对应启动，与保护之间采用后加速配合， 因两侧皆有电源，故一侧检测无压另一侧检测同期）、保护整定计算1、TA 、TV 变比的选择: TA 变比选择:则TA 计算变比为：I fh.e /5选择TA 实际标准变比n L 不小于并趋近于计算变比（保证实际二次额定电流不超 过5A ） =保护安装处电压等级的 额定电压保护二次额定电压2、相间距离I 段整定计算一次侧（保护）动作阻抗：Z '.b = K 'Z L .B = K 'X L.B /sin 讪 （Z L .B :本线路阻抗）一次负荷电流:TV 变比选择:=110/0.1F410KV dlO50km 30km-114S fh.eP fh.e /COS：f继电器整定阻抗：Z ' = Z 'dz.j 最大灵敏角 枷=70 °确定动作时限t ' =0s 3、相间距离II 段整定计算•••助增电源一分支系数 K fz T >1,而距离II 段整定时K fz 应取最小值K fz.min •••应考虑无助增电源情况，即 K fz =K fz.min = 1 ① 考虑与相邻线路配合：Z 'z.b = K''(Z L .B + K 'Z L .X )= K 'k (X L.B + K'k X L.x )/sin d © (Z L .B :本线路阻抗;Z L .X :相邻线路阻抗;K' k 取 0.8) 若有多条相邻线路，则应分别考虑与这些相邻线路配合 ② 考虑与相邻变压器配合：(Z *B1(H-M):变压器B1咼-中压侧间的阻抗标幺值；Z *B1(H-L) : B1咼-低压侧间的 阻抗标幺值；U e.b 保护安装处电压等级的平均电压；S j ：基准容量；K' k 取0.7) 若有多台相邻变压器，则应分别考虑与这些相邻变压器配合 取①，②中较小者作为最终的Z 'Z.bdz.j = Z dz.bZ ' zd = Z ' dz.j ©m =70校验灵敏度：K im = Z 'z.b / Z L .B (若>1.25，则满足要求)确定动作时限t ' ' =0.5s 若不满足要求，则采取以下措施：保留(也可不保留)不灵敏II 段另外增加一个灵敏II 段，使其与相邻元件的II 段去配合 例如：与相邻的接入无穷大系统的 20km 线路的II 段配合：U 2Z ' dz.b = K ' k (Z L .B + Z *B1(H-M)u e.b S j )=K ' [(X L.B /sin C 4)+X *B1(H-M)U ；b S jZ ' dz.b = K ' k (Z L .B + Z *B1(H-L)u e.b S j)=K 'k [( X L.B /sin d ©+X *B1(H-L) *u ；b S jn LZ'd'= K' k1‘{( X L.B/sin d©+ K'k2 K X L.x/sin d©+X*B(M-H)•—]}S j(K''取 0.8; K''取 0.7) 确定动作时限t '' =1s 再次校验K lm = Z '' / Z L .B4、相间距离III 段整定计算Z ' dz.b'磧 Z fh.min /( K k K zq K h )Z ' dz.j k =fZ '由于：X = (Z dz.j.)])汁(a zd ) + 2 Z dz.j. © f Z a ■ cos(i-如)2 2 2Y = (Z dz.j. © + (Z zd ) — 2 Z dz.j. ©Z zd • COS©-聊)2 2 2最小负荷阻抗:_ (0.9U e.b )2.min =P fh / COS®f(K h —般取 1.15)dz.b.n Lf —n YX + 丫 =[(1 + a )zd ]/曰 2 2 得：a Z z d + Z dz.j. (• — a Z zd ■ COS(|- ©f ) — (Z dz.j. © =0Z ' '=(_)2cos 2(d」f)—)cos(d・)Z dz.j. ©f2 ©校验灵敏度:作为近后备时：K im = (Z ' ' —)/ Z L .B作为远后备时：校验远后备时，若存在分支，则分支系数K fz 应考虑最大值K fz.max ，故应考虑助增电源的情况。

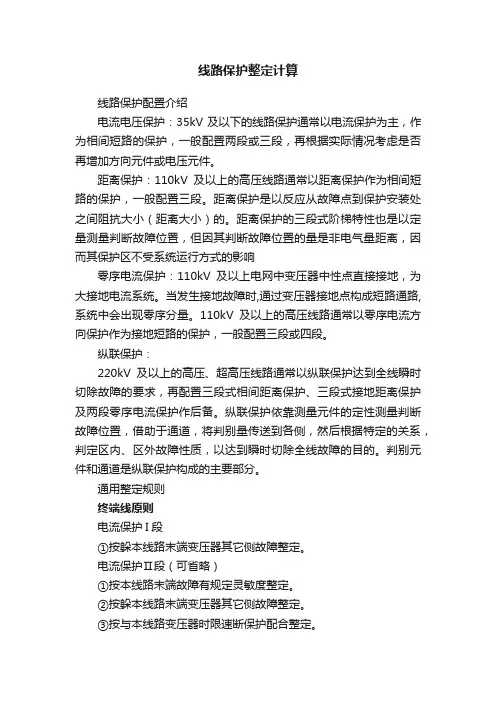

线路保护整定计算线路保护配置介绍电流电压保护：35kV及以下的线路保护通常以电流保护为主，作为相间短路的保护，一般配置两段或三段，再根据实际情况考虑是否再增加方向元件或电压元件。

距离保护：110kV及以上的高压线路通常以距离保护作为相间短路的保护，一般配置三段。

距离保护是以反应从故障点到保护安装处之间阻抗大小（距离大小）的。

距离保护的三段式阶梯特性也是以定量测量判断故障位置，但因其判断故障位置的量是非电气量距离，因而其保护区不受系统运行方式的影响零序电流保护：110kV及以上电网中变压器中性点直接接地，为大接地电流系统。

当发生接地故障时,通过变压器接地点构成短路通路, 系统中会出现零序分量。

110kV及以上的高压线路通常以零序电流方向保护作为接地短路的保护，一般配置三段或四段。

纵联保护：220kV及以上的高压、超高压线路通常以纵联保护达到全线瞬时切除故障的要求，再配置三段式相间距离保护、三段式接地距离保护及两段零序电流保护作后备。

纵联保护依靠测量元件的定性测量判断故障位置，借助于通道，将判别量传送到各侧，然后根据特定的关系，判定区内、区外故障性质，以达到瞬时切除全线故障的目的。

判别元件和通道是纵联保护构成的主要部分。

通用整定规则终端线原则电流保护I段①按躲本线路末端变压器其它侧故障整定。

电流保护Ⅱ段（可省略）①按本线路末端故障有规定灵敏度整定。

②按躲本线路末端变压器其它侧故障整定。

③按与本线路变压器时限速断保护配合整定。

电流保护Ⅲ段①按本线路末端故障有规定灵敏度整定。

②按本线路变压器其它侧故障有灵敏度整定。

③按躲最大负荷电流整定。

联络线原则电流保护I段①按躲本线路末端故障整定。

电流保护Ⅱ段①按本线路末端故障有规定灵敏度整定。

②按与相邻线路的电流电压保护配合整定。

③按躲本线路末端变压器其它小阻抗侧故障整定。

④按相邻无保护线路末端故障有灵敏度整定。

电流保护Ⅲ段①按躲最大负荷电流整定。

②按相邻线路末端故障有灵敏度整定。

电动机整定计算及保护设置电动机整定计算及保护设置是指在电动机运行过程中，根据其负载情况和运行环境，对电动机的参数进行合理设置，以确保电动机的安全运行和正常工作。

本文将以三相异步电动机为例，介绍电动机整定计算及保护设置的主要内容。

一、电动机整定计算1.额定电流（Ir）的计算额定电流是指电动机在额定工作状态下的电流值。

根据电动机的额定功率（P）、额定电压（U）和功率因数（cosφ），可以通过公式计算得到额定电流：Ir = P / (√3 × U × cosφ)。

2.起动过电流（Im）的计算起动过电流是指电动机在空载状态下启动时的电流峰值。

一般来说，起动过电流的峰值约为电动机额定电流的5-7倍。

具体的计算公式根据电动机的型号和特性而定。

3.过载保护电流（Ie）的计算过载保护电流是指电动机在长时间过负荷运行时，达到过载保护装置动作的电流值。

一般来说，过载保护电流的设定值应该略大于电动机额定电流。

具体的计算公式根据电动机的特性而定。

4. 短路保护电流（Isc）的计算短路保护电流是指电动机在出现短路故障时，电流达到保护装置动作的阈值。

一般来说，短路保护电流的设定值应该略小于电动机额定电流。

具体的计算公式根据电动机的特性而定。

5.温度保护设备的整定温度保护设备一般采用热继电器或PT100温度传感器来监测电动机的温度。

根据电动机的额定功率和运行环境，可以确定合适的温度保护设备整定温度值。

一般来说，温度保护设备的整定温度应该略高于电动机的额定绝缘温度。

二、电动机保护设置1.过负荷保护过负荷保护是电动机的关键保护措施之一、可以通过热继电器、过负荷继电器或电流保护装置来实现。

过负荷保护装置的动作电流应该略大于电动机的额定电流。

2.短路保护短路保护是电动机的重要保护措施之一、可以通过熔断器、短路继电器或短路保护装置来实现。

短路保护装置的额定电流应该略小于电动机的短路保护电流。

3.过温保护过温保护主要通过热继电器、PT100温度传感器或热敏电阻来实现。

电动机保护整定计算1.定时限过电流保护整定计算1.1 电流速断保护电流速断保护的动作电流整定包括起动状态速断电流定值和运行状态速断电流整定值。

时限可为0s速断或整定极短的时限。

起动状态电流速断定值I_sdzd.s可由下式计算得出：I_sdzd.s = K*I_qd/(TA)其中，K为可靠系数（1.2～1.5），一般取1.3；I_qd为电动机铭牌上的额定起动电流；TA为电流互感器变比。

保护灵敏系数K_LM可按下式校验，要求K_LM≥2，如灵敏度较高可适当增加定值I_sdzd.s。

K_LM = I_k.min*TA/I_sdzd.s ≥ 2其中，I_k.min为最小运行方式下电动机出口两相短路电流。

运行状态电流速断定值I_sdzd.0可由下式计算得出：I_sdzd.0 = (.6~.7)*I_qd/TA动作时间T_sdzd≤0.05s，一般整定为0s。

1.2 过电流保护过电流保护的动作电流整定包括起动状态定值和运行状态定值。

起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。

起动状态过流电流整定值I_glzd.s可由下式计算得出：I_glzd.s = K*I_qd/TA其中，K为可靠系数，一般取1.1～1.2.运行状态过流电流整定值I_glzd.0可由下式计算得出：I_glzd.0 = 0.5*I_LR或I_glzd.0 = 2*I_e其中，I_e为电动机额定电流；I_LR为电动机铭牌上的堵转电流。

动作时间定值一般整定为1.00～1.50s。

1.3 过负荷保护过负荷保护的动作电流整定值可由下式计算得出：I_FHZd = K*K_f*I_e其中，K为可靠系数，取1.05～1.2（当动作于信号时取1.05～1.1；当动作于跳闸时取1.2）；K_f为返回系数，取0.95.动作时间定值T_glzd一般按大于定时限过流保护动作时间整定，无需考虑电动机起动时间。

T_glzd = 2~15s2.长起动保护（DMP-31A）、堵转保护（DMP-31D）整定计算2.1 长起动（起动堵转）保护整定值动作电流整定值一般为0.5*I动作时间整定值Tzd.s一般为实际电动机起动时间的1.5倍。

继电保护及整定计算方法继电保护是电力系统中的一种重要保护手段，能够对电力系统中发生的故障进行快速、准确的检测，并发出切除故障点的命令，以确保电力系统的安全运行。

为了保证继电保护的可靠性和稳定性，需要对其进行合理的整定。

1. 故障参数计算：继电保护的整定首先需要进行系统的故障参数计算，包括故障电流、故障电压和故障功率的计算。

根据电力系统的拓扑结构和参数数据，可以使用数学模型和计算方法来计算故障参数。

2. 故障距离的整定：故障距离是继电保护中常用的一个整定参数，它表示故障点离继电保护装置的距离。

故障距离的整定既要考虑到电力系统的拓扑结构，又要考虑到电力系统的装置特性。

3. 故障电流的整定：故障电流是继电保护中另一个重要的整定参数，它表示在故障状态下电流的幅值。

故障电流的整定需要根据系统的额定电流、变压器的额定容量和故障电流的计算结果来确定。

4. 选取动作时间：继电保护的动作时间是指继电保护在检测到故障后发出切除命令的时间。

动作时间的选取要根据系统的特点和保护的要求来确定，一般应在保护范围内尽可能小的范围内选择。

继电保护的整定流程包括以下几个步骤：1. 确定保护的目标和要求：首先需要明确继电保护的目标和要求，包括保护的范围、保护的可靠性和稳定性要求等。

2. 确定故障检测方法：根据电力系统的特点和保护的要求，确定故障检测方法，例如电流比较法、阻抗比较法和特征分析法等。

5. 选取动作时间和动作特性：根据电力系统的特点和保护的要求，选取继电保护的动作时间和动作特性。

继电保护的整定计算方法是一个复杂的过程，需要综合考虑电力系统的特点和保护的要求，以及继电保护装置的特性。

整定计算的正确与否直接关系到继电保护的可靠性和稳定性，因此在实际应用中需要进行仔细的计算和评估，以确保电力系统的安全运行。

电力系统继电保护简易整定值计算方法解析电力系统继电保护是电力系统中的一项重要保护措施，主要用于检测电力系统中的故障和异常情况，并通过切断电路或采取其他方式，保护电力设备的安全运行。

继电保护的整定值计算是设计一个可靠的保护系统的关键步骤之一。

整定值计算方法分为静态整定和动态整定两种。

静态整定主要是根据电力系统的参数和工作条件，通过经验公式或制定的规则进行计算。

首先需要确定保护的基本参数，包括主开入和主断出电流、动作时间等。

主开入电流是指在故障产生时保护所要划分出的故障区域的最大电流，通常是故障电流的一定倍数。

主断出电流是指断开电路时所能承受的最大电流，通常是负载电流的一定倍数。

这些倍数的选取依赖于系统的特点和保护的要求。

动作时间是指保护在故障发生后必须能够动作的时间，通常有两种方式来确定。

一种是通过对系统特性和故障类型的分析，确定保护的灵敏度和速度要求。

另一种是根据设备的保护特性曲线，通过计算得到。

然后，根据保护的类型和具体要求，选择合适的整定公式进行计算。

对于常用的过电流保护，可以根据不同类型的故障电流进行计算。

如果是短路故障，可以根据系统的短路容量和故障电流的水平，选择合适的整定公式进行计算。

如果是接地故障，可以根据系统的接地电阻和故障电流的水平，选择合适的整定公式进行计算。

对于差动保护，需要根据电流互感器的参数和系统的电流比进行计算。

根据系统的电流比和电流互感器的比率，可以得到保护相应的整定比率。

对于距离保护，可以根据系统的传输线参数和系统的故障距离进行计算。

根据系统的传输线参数，可以得到距离保护的整定值。

动态整定主要是通过模拟电力系统的运行状态，确定保护的整定值。

可以通过电力系统仿真软件进行模拟计算。

根据系统的负荷和故障情况，调整保护的参数，使保护能够在不同负荷和故障条件下正常工作。

整定值计算方法的准确性和合理性对于保护的可靠性和灵敏度起着重要的作用。

在进行整定值计算时，需要充分考虑电力系统的特点和工作条件，并结合经验和实际情况，选择合适的整定方法和计算公式，确保保护系统的可靠性和正确性。

变压器保护整定计算变压器保护整定是确保变压器运行安全和可靠的重要措施之一。

变压器保护的整定计算包括根据变压器的特性和运行情况确定合适的保护装置参数和设置值，以及设置合理的动作时间和动作特性。

一般而言，变压器保护整定计算包括以下几个方面：1. 短路保护整定计算：短路保护主要是针对变压器的内部短路故障。

常用的短路保护装置有差动保护和整流保护。

差动保护的整定计算包括选择差动电流变比、设置过流元件动作时间、最大不平衡电流选择等。

整流保护的整定计算包括设置整流元件的动作电流和动作时间。

2. 过载保护整定计算：过载保护主要是针对长时间过载导致变压器温度升高的保护。

常用的过载保护装置有热继电器和电流限制保护。

过载保护的整定计算包括根据变压器额定容量和温度上升标准，确定过载保护动作电流和动作时间限制。

3. 低压保护整定计算：低压保护主要是针对变压器的低压侧电压异常，如低电压或缺相保护。

常用的低压保护装置有欠压保护和过电压保护。

低压保护的整定计算包括设置欠压保护的动作电压和动作时间，以及过电压保护的动作电压和动作时间。

4. 油温保护整定计算：油温保护主要是监测变压器油温，以防止过高的温度损坏变压器绝缘。

油温保护装置通常根据油温上升速度和最高允许温度来进行整定计算。

以上是一般变压器保护整定计算的主要内容，具体的计算方法和参数设置会根据变压器的类型、额定容量和运行条件等因素而有所不同。

在实际工程中，可以根据国家或地区的标准、规范和经验来进行整定计算，确保变压器保护装置的可靠性和经济性。

另外，为了确保变压器保护整定计算的准确性，通常需要进行现场测试和校核。

这些测试包括差动保护的零序电流测试、过载保护的负荷电流测试、低压保护的检查电压测试、油温保护的油温测试等。

通过测试和校核，可以验证整定计算结果的正确性，并进行必要的调整和修改。

总的来说，变压器保护整定计算是一个相对复杂和专业的工作，需要考虑多个因素和参数，并结合实际情况进行调整和优化。

第4章保护的整定计算原则4.1 距离保护距离保护是以反映从故障点到保护安装处之间阻抗大小的，阻抗继电器为主要元件，动作时限具有阶梯特性的保护装置。

当故障点至保护安装处之间的实际阻抗小于整定值时，故障点发生在保护范围之内，保护动作。

配上方向元件及时间元件，即组成了具有阶梯特性的距离保护装置。

当故障线路中的电流大于阻抗继电器的允许精工电流时，保护装置的动作性能与通过保护装置的故障电流大小无关。

4.1.1距离保护的整定计算①距离Ⅰ段的整定计算：当被保护线路中无分支接线时，按保护范围不伸出线路末段整定（80—85%保护线路的正序阻抗计算）。

即ZⅠdz=K k Z L(K k=0.8---0.85)。

当线路变压器组，按保护范围不伸出变压器整定。

即ZⅠdz=K k（Z L+ Z B） K k=0.7 第Ⅰ段的动作时限为继电器本身的固有时限，通常取t dz<0.06s当线路末段变电站为两台及以上变压器并列运行且变压器均装设有差动保护时，可以按躲开线路末段或按躲开终端变电站其它母线故障来整定计算。

即：ZⅠdz=K k Z x1 ZⅠdz=K k Z xL+K kb Z'b(K k=0.8---0.85) K kb =0.75Z'b：并联阻抗 Z xL：线路正序阻抗②距离Ⅱ段的整定计算1）按与相邻线路距离保护Ⅰ段整定值配合来整定。

ZⅡdz=K k Z L+ Kˊk K fzmin Z¹dzZⅠdz:相邻线路距离保护Ⅰ段动作阻抗。

Kˊk =0.8K k=0.8—0.85。

K fzmin:最小分支系数,取最小值。

K fzmin =(I BC/I AB) minA B CI AB I BC2）躲过相邻变压器其它侧母线故障整定。

Z Ⅱdz =K k Z zL + K b K L Z b 其中 K k =0.8---0.85 。

K b =0.7。

K L ：变压器低压侧D 母线故障时最小分支系数,一般取KL=0.5(见下图)A B DI AB I BD K L =(I BD /I AB ) min3）与相邻线路距离保护Ⅰ段整定值配合来整定。
