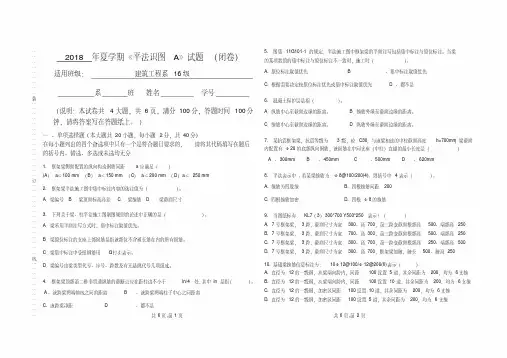

平法识图期末考试a答案(1)

1．一级钢筋作为受力主筋时末端设置（180 ）度弯钩，单个弯钩长度为（）.
2.梁编号为WKL代表的是什么梁（屋面框架梁）
3.梁的上方有这样的集中标注2ф22+（4ф12）请问括号内的标注表示梁的（架立筋）
4.对于梁宽是300mm的梁，侧面纵向构造钢筋的拉筋直径一般为（6）mm
5. 板中的钢筋标注方法可以分为:传统标注和平法标注,其中在传统标注表示贯通纵筋时,如图1所示，表示的是板的（ B下部通长筋）钢筋
图1
1. 板的平法标注有两部分内容构成，分别是（集中标注）和原位标注。

2．KL5(3A)表示: 5号框架梁，3跨，一端带悬挑
3. 在11G101图集中，钢筋按规格可分为：一级，二级，三级和四级；我们可以表示为（HPB300），（HRB335），（HRB400），（HRB500）
4.当梁宽≤350时，拉筋直径为(6)mm，梁宽＞350时，拉筋直径为(8 ) mm，拉筋间距为非加密区箍筋间距的(两)倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。

5. 板块集中标注内容为：WB3 h=120
B：xΦ12@120;yΦ12@110
则可用文字表述为：WB3表示3号屋面板，板厚120mm，板下部配置的贯通纵筋X向为Φ12@120，Y向为Φ12@110；板上部未配置贯通纵筋。

@100/150(4)表示: 箍筋级别为一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为150mm，箍筋肢数为四肢箍。

四、计算题（34’）
1.下图某工程三级抗震，请计算图中现浇板的钢筋工程量。

（评分标准：写出各类钢筋完整计算式，并统计根数及总长度）
板环境类别1类，砼C25，KZ1:400*400，
KL1:300*500
底筋：X向（3600-300）+max{300/2,5d}*2+*2=3725 [(6000-300-50*2)/100]+1=57
*57= += *1000=
Y向（6000-300）+ max{300/2,5d}*2+*2=6125 [(3600-300-50*2)/150]+1=23
*23=
面筋：X向支负la+1000-150+*8+100-15=1201 [(6000-300-50*2)/150]+1=39
*78=
Y向支负[(3600-300-50*2)/150]+1=23
*46= +=
*1000=
分布筋：X向1600+300+*16=2000
（1000-300/2）/250+1=5
2*10=20m
Y向4000+300+*16=4400
*10=44 64*1000=
温度筋：X向1600+300+*16=2000
（4000/200）-1=19
2*19=38
Y向4000+300+*16=4400
（1600/200）-1=7
*7= *1000=
查P178页钢筋工程表，统计各类钢筋工程量。

三、平法识图（10’）【解读集中标注，原位标注的内容】
集中标注内容：2号框架梁，两跨，截面尺寸为300×500
箍筋为一级直径8mm，加密间距100mm，非加密间距200mm，2肢箍
上部贯通钢筋为2根直径22mm二级钢，构造钢筋为2根直径18mm二级钢
原位标注内容：上部钢筋：1轴支座和3轴支座上部钢筋6根二级钢筋，直径22mm ，第一排4根，第二排2根；、2轴支座左右两侧4根二级钢筋，直径22mm。

下部贯通纵筋：6根二级钢筋，直径25mm ，第一排2根，第二排4根。
