电动隔膜泵工作原理、运行维护

隔膜泵基本介绍主要材质隔膜泵又称掌握泵，是执行器的主要类型，通过接受调整掌握单元输出的掌握信号，借助动力操作去转变流体流量。

隔膜泵在掌握过程中的作用是接受调整器或计算机的掌握信号，转变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。

假如把自动调整系统与人工调整过程相比较，检测单元是人的眼睛，调整掌握单元是人的大脑，那么执行单元-隔膜泵就是人的手和脚。

要实现对工艺过程某一参数如温度、压力、流量、液位等的调整掌握，都离不开隔膜泵。

气动隔膜泵其常用的有五种材质:塑料、铝合金、铸铁、不锈钢、特氟龙。

电动隔膜泵有其中四种材质:塑料、铝合金、铸铁、不锈钢。

隔膜泵膜片依据不同液体介质分别采纳丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等安置在各种特别场合，用来抽送各种介质以满意需要。

组合形式组合形式有4种即正正（气关型）、正反（气开型）、反正（气开型）、反反（气关型）考虑因素:a）工艺生产平安;b）介质的特性;c）保证产品质量，经济损失最小。

流量特性隔膜泵的流量特性是指介质流过阀门的相对流量与位移（阀门的相对开度）间的关系，抱负流量特性主要有直线、等百分比（对数）、抛物线和快开等4种。

常用的抱负流量特性只有直线、等百分比（对数）、快开三种。

详细从以下几方面考虑:①从调整系统的调整质量分析并选择;②从工艺配管状况考虑;③从负荷变化状况分析。

选择方式阀体类型是隔膜泵选择中最重要的环节。

隔膜泵阀体种类许多。

（1）阀芯外形结构主要依据所选择的流量特性和不平衡力等因素考虑。

（2）耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时。

（3）耐腐蚀:由于介质具有腐蚀性，在能满意调整功能的状况下，尽量选择结构简洁阀门。

（4）介质的温度、压力:当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

2、隔膜泵选择（1）输出力的考虑执行机构不论是何种类型，其输出力都是用于克服负荷的有效力（主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有关力的作用）。

电动隔膜泵操作规程隔膜计量泵操作规程开机前的准备1.检查站泵内的油质、油量（传动箱内以油标水平中线为准，三阀油杯和隔膜腔内以不得底于红色指示线为准）是否符合要求；2.检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通；3.首次起动的泵起动前应盘动连轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上剪关是否一致。

4.将泵进行适应性运行，尤其是停车5天以上，启动时一定要从“0”行程启动，（短期停泵可在任意位置起动）无负荷运转5分钟后，再将活塞行程调节到所需位置，进行负荷运转；5.加压运转：关闭隔膜泵三阀油杯内的放气阀，逐渐增加压力到期额定压力。

二正常运行1.正常运行中，柱塞密封部位手触感觉不烫，不泄漏，传动箱体内油温不得超过650C。

2.经常检查三阀油杯中的油位、油质是否符合要求，并观察油面有无波动，如发现波动说明阀汇漏。

3.安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持三阀油杯内油液清洁。

4.经常检查进料液温度（一般≤1000C），出泵料液压力（≤额定压力）。

三停车及其它1.先将调量机构调到“0”位，曲轴停止转动，但电动机仍。

在运行，然后切断电源，电动机停止转动。

2.如果泵需较长时间停运，则需对泵内料液排除干净，以防泵体堵塞、锈蚀。

3.伟动箱内一般用20#或30#机械油，伟动箱、三阀油杯内应保持久额定的油位。

4.泵内的润滑油应每隔6个月更换一次，换新油时应将原有油常委会清除，置换干净后再注入新油。

5.保持设备外表清洁、电动机绝缘良好。

6.作好设备运行、停运、事故、维修记录。

7.注意事项：隔膜泵属于容积泵，尤其要在操作时注意：（1）.开泵时先开泵的进出口再开电机，不然会憋压导致泵损坏；（2）.停泵时先关电机再关进出口阀。

常见问题：一、泵无法启动如何来维修：1、是阀芯严重磨损卡死。

2、是中轴的轴套磨损。

此时应更换铜套。

3、是中轴两端螺杆掉落。

4、是两层膜片都破裂。

电动隔膜泵安全操作规定前言隔膜泵是一种新型输送机械，具有自吸、离心泵、负压输送等性质，被广泛应用于化工、食品、医药、造纸等领域。

然而，由于其特殊的结构和工作原理，电动隔膜泵也存在一定的安全隐患。

为了最大限度地保障操作人员和设备的安全，本文将提供一些电动隔膜泵的安全操作规定供参考，希望能够对相关人员提供帮助。

一、电动隔膜泵的安装与调试1.在进行电动隔膜泵的安装前，必须确认其工作场所是否符合一定的安全要求，例如是否通风良好、是否有足够的光照、是否存在易燃易爆物品等。

2.在安装电动隔膜泵前，必须参考相应的产品说明书、图纸或产品手册，进行正确的安装。

在安装隔膜泵的过程中，需要保证设备的垂直、水平或倾斜度以及是否存在不平整的问题，安装完成后必须进行稳定性检测。

3.在初次使用隔膜泵前，必须对其进行严格的检漏与试运转。

在试运转过程中，要特别注意泵的收容、测量以及是否处于不正常的工作状态中。

4.在安装隔膜泵时，应注意设备的连接方式和配件的安装。

如果线路连接或配件固定不到位，将会引发电机短路、启动不稳定、泄漏和装置振动等安全隐患。

二、电动隔膜泵的安全操作1.在电动隔膜泵的运行时，必须在场外设置紧急停电按钮，并保持该按钮的畅通、易于操作、可靠符合安全标准等条件。

2.在打开电动隔膜泵之前，必须按照使用规程检查隔膜泵的状态。

如果发现异常情况，应在进行其它操作之前降低齿轮箱的输出和电机的转速，并并停止使用隔膜泵。

如果出现泄漏等情况，应迅速切断电源，并进行检修和处理。

3.在隔膜泵工作时，不要与其他电器设备同时开启，以免影响电源电压稳定度。

4.在对隔膜泵进行维护保养时，必须按照相应的保养规程，必须停机后进行。

在对隔膜泵的一些易损部件进行更换时，必须保证所有电源已经切断，防止电击伤害。

5.在清理隔膜泵时，必须切断电源，避免隔膜泵在繁忙的清洁过程中被误操作。

6.在隔膜泵工作时，人员应在场外远离该设备。

工作场所禁止重物在其上方移动，以防重物落下造成安全事故。

2Diaphragm Pump 隔膜泵Specialist in Fluid Transfer致力于流体输送Edition 7 Is SKY-E -E-03-2016E255This manual contains warnings and caution.本手册包含警告和注意事项READ AND RETAIN FOR REFERENCE阅读和保留以供参考INSTRUCTIONS操作指南Operation andMaintenance Manual操作维护手册1警告以下为针对本设备的设置、使用、接地、维护及修理的警告。

惊叹号标志表示一般性警告，而各种危险标志则表示与特定操作过程有关的危险。

当本手册正文中或警告标志上出现这些符号时，请回头查阅这些警告。

若产品特定的危险标志和警告未出现在本节内，则可能出现在本手册的其他章节。

2警告34The electric diaphragm pump is composed of a suction port, a discharge port, a medium chamber and a power assembly. The power assembly is composed of a motor, a crankshaft, a piston and an intermediate shaft 电动隔膜泵由吸入口、排放口、介质室和动力总成构成，动力总成由电机、曲轴、活塞和中间轴构成When the diaphragm pump is working, the left and right diaphragms are driven by the crankshaft and the piston to move left and right隔膜泵工作时，左右膜片均通过曲轴和活塞驱动左右运动The motor drives the crankshaft, the crankshaft drives the piston, the piston pushes the central shaft, and the diaphragm moves to the left. As a result, the volume of the left cavity decreases and the liquid is squeezed out 电机带动曲轴，曲轴驱动活塞，活塞推动中心轴，驱动膜片向左移动，结果是左腔容积减小，液体被挤出。

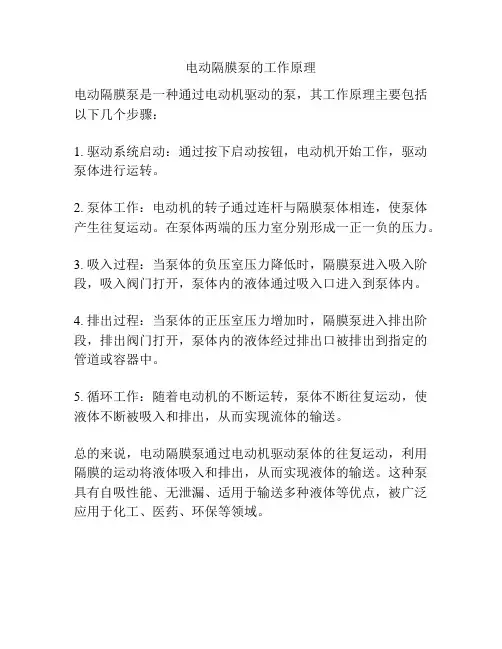

电动隔膜泵的工作原理
电动隔膜泵是一种通过电动机驱动的泵，其工作原理主要包括以下几个步骤：
1. 驱动系统启动：通过按下启动按钮，电动机开始工作，驱动泵体进行运转。

2. 泵体工作：电动机的转子通过连杆与隔膜泵体相连，使泵体产生往复运动。

在泵体两端的压力室分别形成一正一负的压力。

3. 吸入过程：当泵体的负压室压力降低时，隔膜泵进入吸入阶段，吸入阀门打开，泵体内的液体通过吸入口进入到泵体内。

4. 排出过程：当泵体的正压室压力增加时，隔膜泵进入排出阶段，排出阀门打开，泵体内的液体经过排出口被排出到指定的管道或容器中。

5. 循环工作：随着电动机的不断运转，泵体不断往复运动，使液体不断被吸入和排出，从而实现流体的输送。

总的来说，电动隔膜泵通过电动机驱动泵体的往复运动，利用隔膜的运动将液体吸入和排出，从而实现液体的输送。

这种泵具有自吸性能、无泄漏、适用于输送多种液体等优点，被广泛应用于化工、医药、环保等领域。

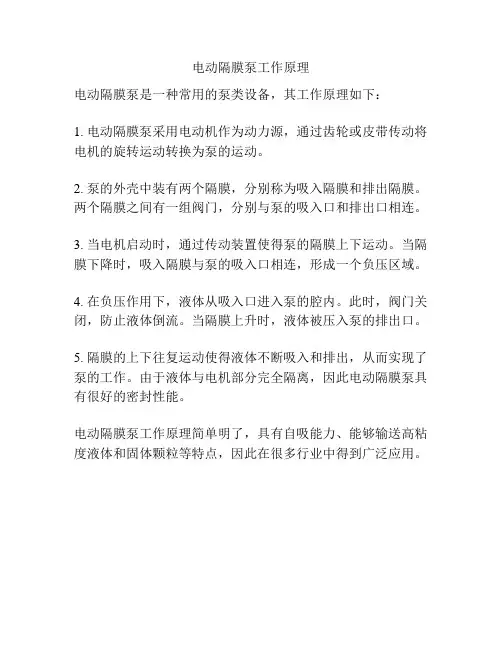

电动隔膜泵工作原理
电动隔膜泵是一种常用的泵类设备，其工作原理如下：
1. 电动隔膜泵采用电动机作为动力源，通过齿轮或皮带传动将电机的旋转运动转换为泵的运动。

2. 泵的外壳中装有两个隔膜，分别称为吸入隔膜和排出隔膜。

两个隔膜之间有一组阀门，分别与泵的吸入口和排出口相连。

3. 当电机启动时，通过传动装置使得泵的隔膜上下运动。

当隔膜下降时，吸入隔膜与泵的吸入口相连，形成一个负压区域。

4. 在负压作用下，液体从吸入口进入泵的腔内。

此时，阀门关闭，防止液体倒流。

当隔膜上升时，液体被压入泵的排出口。

5. 隔膜的上下往复运动使得液体不断吸入和排出，从而实现了泵的工作。

由于液体与电机部分完全隔离，因此电动隔膜泵具有很好的密封性能。

电动隔膜泵工作原理简单明了，具有自吸能力、能够输送高粘度液体和固体颗粒等特点，因此在很多行业中得到广泛应用。

其他电动隔膜泵安全操作及保养规程隔膜泵是目前工业生产中广泛使用的一种泵类，隔膜泵的构造简单，维护保养便捷，能够适应多种介质，因此得到了广泛应用。

与传统的泵相比，隔膜泵具备不易被污染、不易泄漏等安全特点。

但是，在实际使用中，由于操作不当、维护不到位等因素，容易发生各种安全事故。

为了保证工艺过程的连续性和稳定性，保障操作人员的生命财产安全，需要制定相应的安全操作规程和维护保养规程。

本文将对其他电动隔膜泵的安全操作及保养进行详细介绍。

一、安全操作规程1. 熟悉设备在使用隔膜泵之前，必须要对设备结构、性能、操作方法等有一定的了解。

在使用设备前，应认真阅读隔膜泵的说明书或相应的技术文件，了解设备的结构和性能参数，掌握设备的操作方法和注意事项，了解设备的故障分析和排除方法。

2. 检查设备在使用隔膜泵之前，必须检查设备是否完好，是否有漏电等现象。

还要检查电源线的连接情况，电源插头是否牢固，是否合理接地。

在工作过程中，要经常检查设备的各项指标，确保设备能正常工作。

3. 开机前准备开机前，必须检查设备的所有部件是否安装妥当，管路连接是否牢固。

首次使用或长期未使用的设备，应在工作之前进行试运行。

在进行试运行之前，要检查设备的润滑油、润滑油量是否满足要求。

4. 操作要点（1）开机前要检查设备的泵头有无物质堵塞或泄漏等情况，必要时进行清洗。

同时还要检查防护装置是否完好。

（2）开机前要检查电力系统是否正常，确保电力线路正常通电。

（3）开机后，应逐渐调整泵的排放量，掌握电动隔膜泵的运行情况。

5. 关机后处理电动隔膜泵关机后，必须关闭进出口阀门，以防机器内部物料外泄而引起事故。

同时，要关闭电源开关，并将电源插头拔出，以保证使用安全。

6. 应急处理在使用隔膜泵的过程中，如果出现故障或异常情况，应立刻停机，并进行检查。

若需要进行维修操作，要在确保安全的前提下进行，以防止事故的发生。

二、维护保养规程1. 日常维护（1）定期对设备进行巡视，及时发现设备的故障并进行维修。

隔膜泵工作原理
隔膜泵是一种能够输送介质的机械泵，其工作原理包括以下几个步骤：
1. 吸入阶段：当泵开始工作时，活塞会向后拉动，这样就会在泵腔内形成一个负压区域。

负压作用下，泵的吸入阀门会打开，介质就会被吸入泵腔内。

2. 推动阶段：一旦吸入阶段完成，活塞会向前推动，从而压缩泵腔内的介质。

这时，吸入阀门会关闭，而排出阀门会打开，介质会通过排出阀门流出。

3. 排出阶段：当泵腔内的介质被压缩到一定程度时，排出阀门会关闭，泵腔内的介质将不再流动。

此时，活塞会再次向后拉动，从而拉开排出阀门，准备下一次吸入。

需要注意的是，隔膜泵是通过活塞的来回运动和阀门的打开与关闭来实现介质的吸入和排出。

而隔膜则起到了隔离介质和润滑活塞的作用。

通过这种工作原理，隔膜泵能够实现无泄漏、无污染的介质输送。

此外，隔膜泵还可以根据不同的介质特性和要求，调节活塞的运动速度和压力大小，从而更好地适应不同的工况，并为工业生产提供更稳定的输送效果。

微型隔膜泵工作原理微型隔膜泵是一种常用的流体输送设备，其工作原理是利用气动驱动或电动驱动，通过隔膜的往复运动来实现流体的吸入和排出。

微型隔膜泵通常用于化工、医药、食品等领域，其结构简单、操作方便、适用范围广泛。

微型隔膜泵的工作原理主要包括四个部分，驱动装置、隔膜、进出口阀和泵体。

首先是驱动装置，微型隔膜泵的驱动装置通常有气动和电动两种方式。

气动驱动的微型隔膜泵利用压缩空气产生的动力来驱动隔膜的往复运动，而电动驱动的微型隔膜泵则是通过电机驱动来实现。

其次是隔膜，隔膜是微型隔膜泵的核心部件，通常由橡胶、氟塑料等材料制成。

隔膜的作用是将泵腔分成两个部分，分别是吸入腔和排出腔，同时隔膜上还有进出口阀与泵体相连。

再者是进出口阀，微型隔膜泵的进出口阀分别连接到吸入腔和排出腔，用于控制流体的进出。

当隔膜向吸入腔运动时，进口阀打开，流体被吸入；当隔膜向排出腔运动时，进口阀关闭，排出阀打开，流体被排出。

最后是泵体，泵体是微型隔膜泵的外壳，用于固定隔膜和进出口阀。

泵体内部通常有气室和液室，气室用于接收驱动装置产生的气压，而液室则用于存放流体。

微型隔膜泵的工作过程如下，首先，驱动装置产生的力量作用于隔膜，使隔膜向吸入腔运动，同时进口阀打开，流体被吸入；随后，隔膜向排出腔运动，进口阀关闭，排出阀打开，流体被排出。

隔膜的往复运动不断地实现了流体的吸入和排出，从而实现了微型隔膜泵的工作。

总的来说，微型隔膜泵通过隔膜的往复运动来实现流体的吸入和排出，其工作原理简单而有效。

微型隔膜泵在化工、医药、食品等领域有着广泛的应用，是一种非常重要的流体输送设备。

电动隔膜泵维护保养指南一、泵体检查1. 定期检查泵体各部分螺栓、垫片是否有松动或损坏，如有需及时紧固或更换。

2. 检查泵体各接合处是否有泄漏现象，如有应及时处理。

3. 检查泵体上的视镜，确保视镜无破裂、无污渍，保证视线清晰。

二、膜片更换1. 膜片是隔膜泵的核心部件，当发现膜片有磨损、老化或破损时，应及时更换。

2. 更换膜片时，应先关闭进出口阀门，拆卸螺栓，取出旧膜片，清洁安装槽后，安装新膜片，并紧固螺栓。

三、润滑油加注1. 定期检查隔膜泵的润滑系统，确保润滑油充足且无杂质。

2. 根据使用情况，定期更换润滑油，以保证隔膜泵的正常运转。

四、清洁保养1. 定期对隔膜泵进行清洁，去除表面污渍和杂物。

2. 检查并清洁各密封件，防止泄漏。

3. 检查并清洁控制箱内部，保持干燥和清洁。

五、电机维护1. 定期检查电机线是否破损或老化，如有需及时更换。

2. 检查电机轴承是否正常，如有异响或发热现象，应及时更换轴承。

3. 定期对电机进行除尘和清洁，保持电机良好的散热性。

六、安全阀校验1. 定期对安全阀进行校验，确保安全阀在规定压力下正常开启。

2. 如发现安全阀有泄漏或失灵现象，应及时维修或更换。

七、流量与压力调整1. 根据实际需求，对隔膜泵的流量和压力进行调整。

2. 在调整过程中，应遵循先调整流量再调整压力的原则。

3. 调整后应检查泵的进出口压力和流量是否符合要求，如有异常应及时处理。

八、控制箱检查1. 定期检查控制箱内部线路是否松动或破损，如有需及时紧固或更换。

2. 检查控制箱内各元件是否正常工作，如有故障应及时维修或更换。

3. 保持控制箱内部干燥，防止元器件受潮损坏。

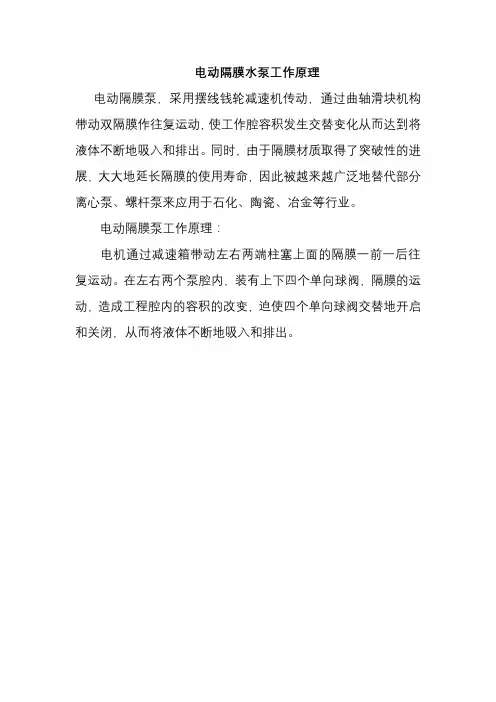

电动隔膜水泵工作原理
电动隔膜泵，采用摆线钱轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。

同时，由于隔膜材质取得了突破性的进展，大大地延长隔膜的使用寿命，因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。

电动隔膜泵工作原理：
电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。

在左右两个泵腔内，装有上下四个单向球阀，隔膜的运动，造成工程腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

KNF N86KNDC-B DC24V隔膜泵工作原理现货型号N86KNDC B 隔膜泵产品解析：项目编号: 103016569带编码的插入式弹簧笼接线端子以PNOZ V安全继电器为例KNF N86KNDC-B DC24V隔膜泵使用要点说明如下:1.电源的接法。

图中A1和A2为电源端子，A1 接24V+;A2接0V。

2.在控制输入电路中，正常使用时，需要在S11和S12 以及 S11和S22之间接入所需要的开关条件。

一般为触点或者按钮接点。

3.在复位电路中，S33和S34之间需要接入相应的复位条件。

与此同时，Y1和Y2之间的条件也是复位电路的一部分，两者条件必须同时成立。

STOP 0 功能1 oder 2通道控制启动按钮 / 自启动监控双手控制台，符合 EN 574 IIIC2 安全输出 5.5 A1 信号输出产品和系统解决方案施迈赛开发生产丰富全面的高质量开关设备，用于保护设备和机械安全，适用于工业自动化及电梯领域。

产品范畴安全开关与监控安全信号处理自动化技术KNF N86KNDC-B DC24VServo dynamics 伺服电机MT S30M 4-38BAC-Motoren 三相异步电动机FCPA 80A-4,0.55KWPALL 调速器双筒过滤器滤芯 HC4704FKT8HN86KNDC-B隔膜泵根据不同要求有不同版本，N86KNDC-B空载流量为6L/min,极限真空度为100mbar abs.，额定压力为2.4bar g，供电230V，外形尺寸108*54*88mm。

N86KNDC-B隔膜泵根据不同要求有不同版本，N86KNDC-B空载流量为6L/min,极限真空度为100mbar abs.，额定压力为2.4bar g，供电230V，外形尺寸108*54*88mm。

N86KNDC-B隔膜泵产品特点：•抗化学腐蚀•坚固耐用的设计•可很好的处理蒸汽或冷凝液可应用领域：•固定排放测量技术（CEMS）•移动/便携式气体测量技术•仪器分析KNF模块化系统充分满足客户的特定需求，可以为客户提供定制化服务。

隔膜泵电动化工隔膜泵安全操作及保养规程引言隔膜泵是一种常用于工业领域的泵类设备，主要用于输送各种化学介质。

为了确保隔膜泵的正常运行以及保障操作人员的安全，本文将介绍隔膜泵的安全操作规程和保养规程。

1. 安全操作规程1.1 装备检查在操作隔膜泵之前，需要进行以下装备检查： - 确保泵的电源和电气线路符合操作要求。

- 查看泵的接口是否与管道连接牢固，并确认密封状态良好。

- 检查隔膜泵的压力表和温度表是否正常工作。

- 检查管道系统是否排除空气。

1.2 开启隔膜泵在操作隔膜泵之前，需要按照以下步骤进行启动： 1. 打开隔膜泵的电源开关。

2. 检查泵是否有异常声音或振动，如果有需要停机检查原因。

3. 观察排出液体是否正常，如果有异常需要及时停机。

4. 调整隔膜泵进出口阀门，确保泵的流量和泵头压力处于合适的范围。

1.3 停用隔膜泵在停用隔膜泵之前，需要按照以下步骤进行操作： 1. 关闭隔膜泵的电源开关。

2. 关闭进出口阀门，并排干管道系统中的液体。

3. 清洁隔膜泵的过滤器和进出口阀门，防止堵塞和腐蚀。

1.4 安全注意事项在操作隔膜泵过程中，需要注意以下事项： - 避免将易燃、易爆、腐蚀性液体直接泵入。

- 避免在无液体情况下运行泵，以免损坏隔膜。

- 避免过载运行隔膜泵，以免损坏设备。

- 避免碰触泵的滚柱柄、进出口阀门和压力表，防止伤害。

- 在操作隔膜泵之前，必须戴上防护手套、护目镜和防护服。

2. 保养规程2.1 定期检查为了保持隔膜泵的正常运行，需要定期进行以下检查并及时处理问题： - 检查隔膜是否有裂纹或磨损，如有需要更换。

- 清洁隔膜泵的排气阀、安全阀和压力开关。

- 检查隔膜泵的进出口阀门和密封件，如有泄漏需及时修复。

- 清洁隔膜泵的过滤器，防止堵塞。

- 检查电气线路和控制装置是否正常工作，如有故障需及时修复。

2.2 泵体保养•定期检查泵的泵体，清洁泵体表面。

•检查泵的螺栓和紧固件，如有松动需及时紧固。

一、实习目的通过本次电动隔膜泵的拆装实习，使学生了解电动隔膜泵的结构、工作原理和性能，掌握电动隔膜泵的拆装方法及注意事项，培养学生动手能力和团队协作精神，提高学生对泵类设备的维护和维修技能。

二、实习内容1. 电动隔膜泵的结构和工作原理电动隔膜泵是一种容积式泵，其工作原理是利用电动机驱动隔膜往复运动，实现泵腔内介质的吸入和排出。

其主要组成部分包括电动机、减速箱、隔膜、泵腔、进出口阀等。

2. 电动隔膜泵的拆装方法（1）拆卸电动隔膜泵：关闭泵的进出口阀门，切断电源，拆卸连接管道，取下泵。

（2）拆卸隔膜：松开隔膜紧固螺栓，取下隔膜。

（3）拆卸进出口阀：松开进出口阀紧固螺栓，取下进出口阀。

（4）拆卸电动机：松开电动机固定螺栓，取下电动机。

（5）拆卸减速箱：松开减速箱固定螺栓，取下减速箱。

3. 电动隔膜泵的组装方法（1）组装减速箱：将减速箱安装到泵体上，紧固螺栓。

（2）组装电动机：将电动机安装到减速箱上，紧固螺栓。

（3）组装进出口阀：将进出口阀安装到泵体上，紧固螺栓。

（4）组装隔膜：将隔膜安装到泵腔内，紧固隔膜紧固螺栓。

（5）组装泵：将泵连接到管道上，打开进出口阀门，接通电源。

三、实习注意事项1. 在拆装过程中，要注意安全，防止人身伤害和设备损坏。

2. 拆装时要轻柔，避免对设备造成不必要的损伤。

3. 拆装过程中，要严格按照拆装顺序进行，确保设备能够顺利组装。

4. 组装完成后，要进行试运行，检查设备运行是否正常。

四、实习总结通过本次电动隔膜泵的拆装实习，我对电动隔膜泵的结构、工作原理和性能有了更深入的了解，掌握了电动隔膜泵的拆装方法及注意事项。

在实习过程中，我学会了如何协作、沟通，提高了自己的动手能力和解决问题的能力。

同时，我也认识到了自己在理论知识和实际操作方面的不足，需要在今后的学习和工作中不断努力，提高自己的综合素质。

总之，本次实习使我受益匪浅，不仅提高了我的专业技能，也培养了我的团队协作精神。

我相信这次实习经历将对我未来的学习和工作产生积极的影响。

隔膜泵补油阀工作原理隔膜泵是一种能够实现补油阀功能的泵类设备，其工作原理基于隔膜的运动和压力差的作用。

本文将从隔膜泵的结构、工作原理和应用等方面进行详细介绍。

一、隔膜泵的结构隔膜泵主要由泵体、隔膜、驱动装置和补油阀等部分组成。

泵体通常采用铸铁或不锈钢制造，具有较好的耐腐蚀性和耐压性。

隔膜是隔离泵体和泵腔的关键部件，通常由橡胶或合成橡胶材料制成。

驱动装置一般采用电动机或气动马达，用于驱动隔膜的运动。

补油阀则是实现补油功能的关键部件，下文将对其工作原理进行详细介绍。

二、隔膜泵补油阀的工作原理隔膜泵的补油阀主要用于在泵运行过程中补充润滑油或润滑脂，以保证泵的正常运行和提高泵的寿命。

补油阀的工作原理如下：1.工作阶段一：吸油阶段当泵开始运行时，隔膜泵补油阀处于关闭状态。

此时，泵的驱动装置启动，驱动隔膜进行运动。

当隔膜向前运动时，隔膜泵补油阀处于关闭状态，泵腔内的液体被隔膜推向出口，形成一定的压力。

2.工作阶段二：补油阶段当泵腔内的液体被推出后，隔膜开始向后运动。

此时，隔膜泵补油阀打开，外界的润滑油或润滑脂通过补油阀进入泵腔内。

由于泵腔内的压力低于外界压力，润滑油或润滑脂会被迫进入泵腔，补充泵腔内的液体。

3.工作阶段三：排油阶段当泵腔内液体被补充后，隔膜开始向前运动。

此时，隔膜泵补油阀关闭，泵腔内的液体通过出口管道排出。

由于泵腔内的压力较高，液体能够顺利排出。

通过以上三个阶段的循环，隔膜泵补油阀能够实现润滑油或润滑脂的补充，并保证泵的正常运行。

三、隔膜泵补油阀的应用隔膜泵补油阀广泛应用于工业生产中，特别是对润滑要求较高的设备和工艺。

其主要应用领域包括石油化工、电力、冶金、制药、食品等行业。

具体应用包括：1.泵类设备的润滑补给：隔膜泵补油阀能够对各类泵进行润滑油或润滑脂的补给，确保泵的正常运行和延长泵的使用寿命。

2.工艺设备的润滑补给：隔膜泵补油阀可用于对各类工艺设备进行润滑油或润滑脂的补给，确保设备的正常运行和提高生产效率。

隔膜泵的使用说明（一）泵的运转准备工作（1）新泵安装结束，首先清洗外露零件表面。

（2）调节机座内注入。

HJ-20或HJ-30机械油。

（3）隔膜泵的泵腔内按膜腔注油操作方法（参阅膜腔注油操作），注入变压器油或与其相近的油。

（4）卸下电动机顶部保护罩，用手转动电机风扇叶片，使柱塞往复两次以上，检查运动零件是否灵活。

（5）按工艺流程对计量泵流量的要求，查对产品合格证中的流量标定曲线或用户根据实际工况所作的流量标定校核曲线，将调量表调到相应的相对行程长度百分值位置上。

（6）将管路中所有阀门打开，即可启动运转。

（二）隔膜泵的膜腔注油操作（1）开车前用手压紧补偿阀杆，此时，一面往膜腔里注油，一面排出膜腔内的气体，直到气泡不再往上冒为止。

（2）开车后在泵的柱塞做细吸入运动中（此时泵不带负荷，排出管道内无压力）用上述的方法将补偿阀杆压开，动作数次，使安全阀跳开，让安全阀处的空气排出，直到气泡排完为止。

此时，泵运转平稳，若有冲击声或振动现象，说明油腔内油量过多，则应在柱塞做排出冲程时用手轻压补偿阀杆，做瞬时的排油使多余的油排出，直至振动或者冲击声消除后，泵运转平稳为止。

（三）泵的行程调节操作（1）调节行程时，转动装有调量表的调节转盘。

逆时针方向旋转调节转盘时，泵的往复行程增大；顺时针方向旋转调节转盘时，泵的往复行程减短。

但必须注意，在调节行程中，应按逆时针旋转调节转盘为有效方向，若需要顺时针方向调节时，则必须先顺时针超过所需指针刻度值，然后再逆时针按有效方向旋转调节转盘到所需指针刻度值。

泵行程的调节可以停车或在运转中运行。

行程调节后，泵的流量约需1-2分钟后才稳定，行程长度变化越大，流量稳定时间所需越长。

（2）厂家提供的计量泵，均经过常温清水做性能试验，使用部门可根据实际工况进行复试，重新测定校核流量标定曲线，以便在使用操作中按照实际工况的复试曲线进行流量调节。

（四）泵的维护及检修（一）泵的维护（1）泵的调节机座，隔膜缸头及阀组均应保持纯净的指定油量并适时换油。

长沙电动隔膜泵工作原理
长沙电动隔膜泵是一种精密的加压设备，它主要用于将流体输送到目的地。

它的出口压力大于入口压力，具有节能、结构简单、尺寸小、安装方便、易于维护等特点。

它由电机、泵头、隔膜片、泵腔等部件组成。

隔膜片的工作原理主要是：当电机的转子旋转时，隔膜片就会相应地伸缩，形成出入口的压力差，从而将待输送的流体压进泵腔内，最后从出口处喷出。

长沙电动隔膜泵的工作原理是，当电机的转子旋转时，隔膜片会不断地向外伸缩，形成入口和出口的压力差，从而实现流体的输送。

隔膜片的工作原理的关键是，它能够相应地扩大或收缩，根据电机的转子转速变化调节流量，从而调整出口压力，并将被输送的流体压入容器内，最后由出口处喷出。

值得一提的是，由于泵头、隔膜片、泵腔等部件之间有牢固的密封，因此在泵头上也不会产生泄漏现象，实现节能。

除了上述各部件所具有的工作原理之外，调整泵流量也是一个非常重要的环节，也是实现节能的关键。

因此，在使用长沙电动隔膜泵时，将需要充分利用其可加拿的调整范围，尤其是在高流量的情况下，可以采用较低的转速提高出口压力，从而实现节能的目的。

总之，长沙电动隔膜泵具有节能、结构简单、尺寸小、安装方便、易于维护等优点，通过调节电机转速，可以实现流量调整、压力调整和节能。

它可以广泛应用于汽车制造、酿酒业、医药制药等
行业，可以有效地帮助企业节省能源，提高生产效率。

电动隔膜泵标准电动隔膜泵是一种广泛应用于工业领域的泵类设备，其在输送液体、悬浮物料和腐蚀性介质等方面具有卓越的性能。

为确保电动隔膜泵的安全、可靠和高效运行，制定和遵守相应的标准显得尤为重要。

本文将深入探讨电动隔膜泵标准的制定背景、内容以及在工业应用中的关键作用。

一、电动隔膜泵标准的制定背景：电动隔膜泵作为一种液体传输设备，其工作原理和结构较为特殊。

为了保障其在使用过程中的性能和安全，制定一系列标准成为不可或缺的环节。

标准的制定通常由国际、国家或行业标准化组织负责，包括对泵的设计、制造、安装、使用和维护等方面的规范，以确保电动隔膜泵的性能稳定，符合安全标准，并降低对环境的影响。

二、电动隔膜泵标准的内容：设计和制造标准：包括电动隔膜泵的结构设计、材料选择、制造工艺等方面的规范，以确保产品的可靠性和耐久性。

性能标准：包括电动隔膜泵的流量、扬程、压力等性能参数的测定方法和要求，以保证其在各种工况下的正常运行。

安全标准：包括电动隔膜泵在使用过程中的安全性评估、防护装置的设置等内容，以减少事故风险，确保操作人员和设备的安全。

环保标准：考虑电动隔膜泵在使用过程中可能产生的废水、废气等环保问题，制定相应的处理和排放标准，降低对环境的负面影响。

维护标准：包括电动隔膜泵的定期检修、保养、更换零部件等方面的规定，以延长设备寿命，提高整体运行效率。

三、电动隔膜泵标准在工业应用中的作用：保障产品质量：标准的制定使得电动隔膜泵的设计、制造和使用过程更加规范，有助于提高产品的质量和稳定性。

降低事故风险：安全标准的遵循可降低电动隔膜泵在使用过程中发生事故的风险，保障操作人员和生产设备的安全。

提高运行效率：性能标准的制定有助于电动隔膜泵在各种工况下实现更为高效的液体传输，提高生产效率。

环保与可持续发展：通过制定环保标准，可以最大限度地降低电动隔膜泵对环境的负面影响，推动工业生产向更为可持续的方向发展。

便于市场监管：标准的实施使得市场上的电动隔膜泵更易于监管，减少不合格产品的流入，保障用户的权益。

隔膜计量泵维护题目
摘要：
一、隔膜计量泵工作原理与结构
二、隔膜计量泵的日常维护
1.润滑油的更换
2.液力端补油排气
3.密封点的检查
4.填料磨损情况的检查
三、隔膜计量泵的故障处理与维护
1.安全阀的调试
2.油量的调整
3.故障排除与维修
正文：
隔膜计量泵是一种广泛应用于工业领域的流体输送设备，其工作原理是利用隔膜的运动来完成泵送工作。

泵体内部有两个隔膜相隔，分别与进出口阀门相连。

在泵的传动装置启动时，隔膜向外运动，泵室压力降低，产生负压，此时进口阀门自动打开，实现流体的吸入。

隔膜计量泵的日常维护工作对于确保其正常运行至关重要。

首先，应定期更换润滑油和液压油，保证泵运行平稳。

其次，要进行液力端补油排气，以防止气泡影响泵的运行。

此外，还需定期检查液力端各密封点，特别是涉及密封介质的部位。

最后，要检查填料的磨损情况，根据柱塞处液压油的地漏情况判
断。

在隔膜计量泵的运行过程中，可能会出现故障，如何处理这些故障就成了关键。

例如，如果泵在运行中有冲击声或振动现象，可能是油量过多，这时应轻压补偿阀杆，作短时的排油，使多余的油排出。

另外，安全阀的调试也是维护的重要环节，可以通过开启安全阀，让气泡排出，以确保泵的安全运行。

总之，隔膜计量泵的维护不仅包括日常的检查和保养，还涉及到故障的处理和维修。
