SUS304不锈钢高温力学性能的物理模拟
- 格式:doc
- 大小:7.72 MB
- 文档页数:8
不锈钢的物理性能、力学性能和耐热性能不锈钢的物理性能不锈钢和碳钢的物理性能数据对比,碳钢的密度略高于铁素体和马氏体型不锈钢,而略低于奥氏体型不锈钢;电阻率按碳钢、铁素体型、马氏体型和奥氏体型不锈钢排序递增;线膨胀系数大小的排序也类似,奥氏体型不锈钢最高而碳钢最小;碳钢、铁素体型和马氏体型不锈钢有磁性,奥氏体型不锈钢无磁性,但其冷加工硬化天生成氏体相变时将会产生磁性,可用热处理方法来消除这种马氏体组织而恢复其无磁性。
奥氏体型不锈钢与碳钢相比,具有下列特点:1)高的电导率,约为碳钢的5倍。
2)大的线膨胀系数,比碳钢大40%,并随着温度的升高,线膨胀系数的数值也相应地进步。
3)低的热导率,约为碳钢的1/3。
不锈钢的力学性能不论不锈钢板还是耐热钢板,奥氏体型的钢板的综合性能最好,既有足够的强度,又有极好的塑性同时硬度也不高,这也是它们被广泛采用的原因之一。
奥氏体型不锈钢同尽大多数的其它金属材料相似,其抗拉强度、屈服强度和硬度,随着温度的降低而进步;塑性则随着温度降低而减小。
其抗拉强度在温度15~80°C范围内增长是较为均匀的。
更重要的是:随着温度的降低,其冲击韧度减少缓慢,并不存在脆性转变温度。
所以不锈钢在低温时能保持足够的塑性和韧性。
不锈钢的耐热性能耐热性能是指高温下,既有抗氧化或耐气体介质腐蚀的性能即热稳定性,同时在高温时双有足够的强度即热强性。
316和316L不锈钢316和317不锈钢(317不锈钢的性能见后)是含钼不锈钢种。
317不锈钢中的钼含量略高明于316不锈钢.由于钢中钼,该钢种总的性能优于310和304不锈钢,高温条件下,当硫酸的浓度低于15%和高于85%时,316不锈钢具有广泛的用途。
316不锈钢还具有良好的而氯化物腐蚀的性能,所以通常用于海洋环境。
316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。
耐腐蚀性:耐腐蚀性能优于304不锈钢,在浆和造纸的生产过程中具有良好的耐腐蚀的性能。

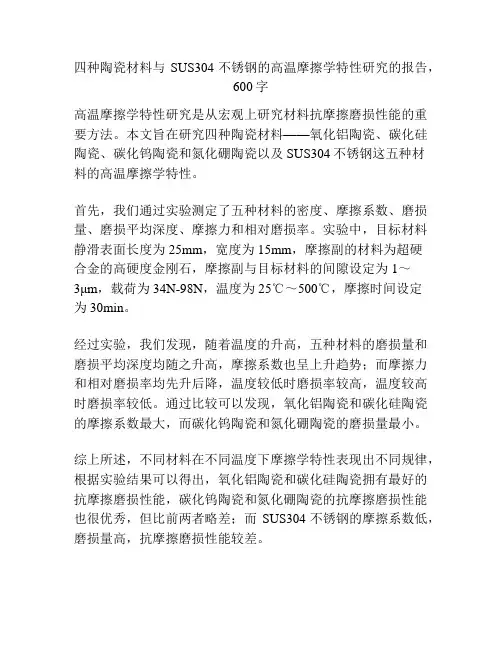

四种陶瓷材料与SUS304不锈钢的高温摩擦学特性研究的报告,
600字
高温摩擦学特性研究是从宏观上研究材料抗摩擦磨损性能的重要方法。
本文旨在研究四种陶瓷材料——氧化铝陶瓷、碳化硅陶瓷、碳化钨陶瓷和氮化硼陶瓷以及SUS304不锈钢这五种材
料的高温摩擦学特性。
首先,我们通过实验测定了五种材料的密度、摩擦系数、磨损量、磨损平均深度、摩擦力和相对磨损率。
实验中,目标材料静滑表面长度为25mm,宽度为15mm,摩擦副的材料为超硬
合金的高硬度金刚石,摩擦副与目标材料的间隙设定为1~
3μm,载荷为34N-98N,温度为25℃~500℃,摩擦时间设定
为30min。
经过实验,我们发现,随着温度的升高,五种材料的磨损量和磨损平均深度均随之升高,摩擦系数也呈上升趋势;而摩擦力和相对磨损率均先升后降,温度较低时磨损率较高,温度较高时磨损率较低。
通过比较可以发现,氧化铝陶瓷和碳化硅陶瓷的摩擦系数最大,而碳化钨陶瓷和氮化硼陶瓷的磨损量最小。
综上所述,不同材料在不同温度下摩擦学特性表现出不同规律,根据实验结果可以得出,氧化铝陶瓷和碳化硅陶瓷拥有最好的抗摩擦磨损性能,碳化钨陶瓷和氮化硼陶瓷的抗摩擦磨损性能也很优秀,但比前两者略差;而SUS304不锈钢的摩擦系数低,磨损量高,抗摩擦磨损性能较差。

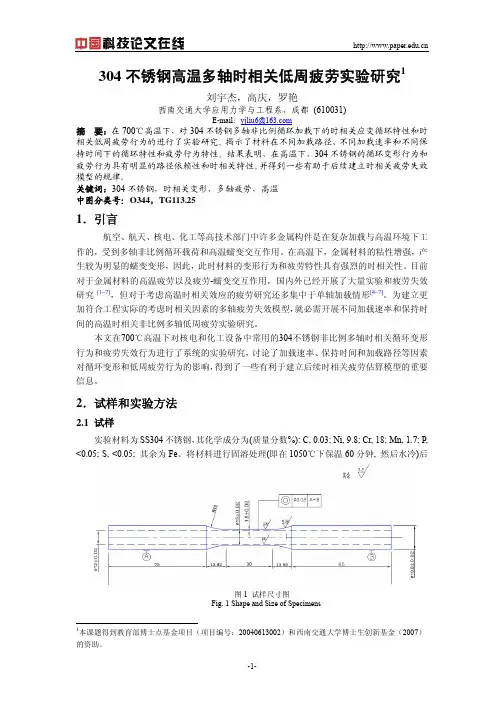

304不锈钢高温多轴时相关低周疲劳实验研究1刘宇杰,高庆,罗艳西南交通大学应用力学与工程系,成都 (610031)E-mail:yjliu6@摘要:在700℃高温下,对304不锈钢多轴非比例循环加载下的时相关应变循环特性和时相关低周疲劳行为的进行了实验研究。
揭示了材料在不同加载路径、不同加载速率和不同保持时间下的循环特性和疲劳行为特性。
结果表明,在高温下,304不锈钢的循环变形行为和疲劳行为具有明显的路径依赖性和时相关特性。
并得到一些有助于后续建立时相关疲劳失效模型的规律。
关键词:304不锈钢,时相关变形,多轴疲劳,高温中图分类号:O344,TG113.251.引言航空、航天、核电、化工等高技术部门中许多金属构件是在复杂加载与高温环境下工作的,受到多轴非比例循环载荷和高温蠕变交互作用。
在高温下,金属材料的粘性增强,产生较为明显的蠕变变形,因此,此时材料的变形行为和疲劳特性具有强烈的时相关性。
目前对于金属材料的高温疲劳以及疲劳-蠕变交互作用,国内外已经开展了大量实验和疲劳失效研究 [1~7],但对于考虑高温时相关效应的疲劳研究还多集中于单轴加载情形[4~7]。
为建立更加符合工程实际的考虑时相关因素的多轴疲劳失效模型,就必需开展不同加载速率和保持时间的高温时相关非比例多轴低周疲劳实验研究。
本文在700℃高温下对核电和化工设备中常用的304不锈钢非比例多轴时相关循环变形行为和疲劳失效行为进行了系统的实验研究,讨论了加载速率、保持时间和加载路径等因素对循环变形和低周疲劳行为的影响,得到了一些有利于建立后续时相关疲劳估算模型的重要信息。
2.试样和实验方法2.1 试样实验材料为SS304不锈钢,其化学成分为(质量分数%): C, 0.03; Ni, 9.8; Cr, 18; Mn, 1.7; P, <0.05; S, <0.05; 其余为Fe。
将材料进行固溶处理(即在1050℃下保温60分钟, 然后水冷)后图1 试样尺寸图Fig. 1 Shape and Size of Specimens1本课题得到教育部博士点基金项目(项目编号:20040613002)和西南交通大学博士生创新基金(2007)的资助。

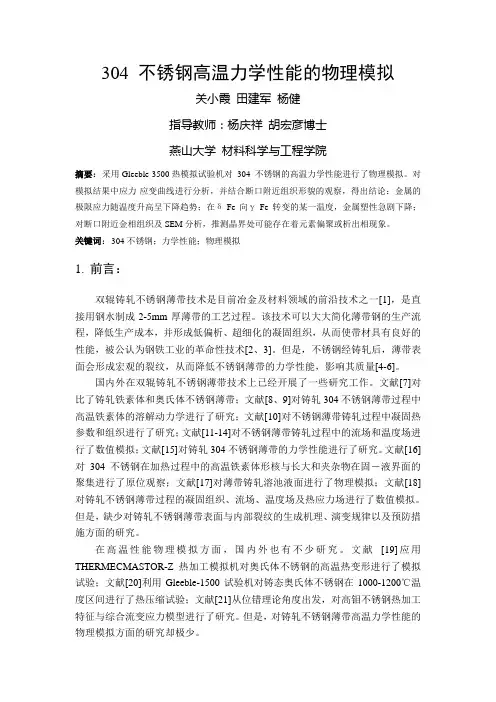

304 不锈钢高温力学性能的物理模拟关小霞田建军杨健指导教师:杨庆祥胡宏彦博士燕山大学材料科学与工程学院摘要:采用Gleeble-3500热模拟试验机对304 不锈钢的高温力学性能进行了物理模拟。
对模拟结果中应力-应变曲线进行分析,并结合断口附近组织形貌的观察,得出结论:金属的极限应力随温度升高呈下降趋势;在δ-Fe向γ-Fe转变的某一温度,金属塑性急剧下降;对断口附近金相组织及SEM分析,推测晶界处可能存在着元素偏聚或析出相现象。
关键词:304不锈钢;力学性能;物理模拟1.前言:双辊铸轧不锈钢薄带技术是目前冶金及材料领域的前沿技术之一[1],是直接用钢水制成2-5mm厚薄带的工艺过程。
该技术可以大大简化薄带钢的生产流程,降低生产成本,并形成低偏析、超细化的凝固组织,从而使带材具有良好的性能,被公认为钢铁工业的革命性技术[2、3]。
但是,不锈钢经铸轧后,薄带表面会形成宏观的裂纹,从而降低不锈钢薄带的力学性能,影响其质量[4-6]。
国内外在双辊铸轧不锈钢薄带技术上已经开展了一些研究工作。
文献[7]对比了铸轧铁素体和奥氏体不锈钢薄带;文献[8、9]对铸轧304不锈钢薄带过程中高温铁素体的溶解动力学进行了研究;文献[10]对不锈钢薄带铸轧过程中凝固热参数和组织进行了研究;文献[11-14]对不锈钢薄带铸轧过程中的流场和温度场进行了数值模拟;文献[15]对铸轧304不锈钢薄带的力学性能进行了研究。
文献[16]对304不锈钢在加热过程中的高温铁素体形核与长大和夹杂物在固-液界面的聚集进行了原位观察;文献[17]对薄带铸轧溶池液面进行了物理模拟;文献[18]对铸轧不锈钢薄带过程的凝固组织、流场、温度场及热应力场进行了数值模拟。
但是,缺少对铸轧不锈钢薄带表面与内部裂纹的生成机理、演变规律以及预防措施方面的研究。
在高温性能物理模拟方面,国内外也有不少研究。
文献[19]应用THERMECMASTOR-Z热加工模拟机对奥氏体不锈钢的高温热变形进行了模拟试验;文献[20]利用Gleeble-1500试验机对铸态奥氏体不锈钢在1000-1200℃温度区间进行了热压缩试验;文献[21]从位错理论角度出发,对高钼不锈钢热加工特征与综合流变应力模型进行了研究。
304不锈钢物理性能(总8页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--304不锈钢物理性能抗拉强度σb (MPa)≥520条件屈服强度σ (MPa)≥205伸长率δ5 (%)≥40断面收缩率ψ (%)≥60硬度:≤187HB;≤90HRB;≤200HV密度(20℃,Kg/dm2):熔点(℃):1398~1454比热容(0~100℃,KJ·kg-1K-1):热导率(W·m-1·K-1):(100℃),(500℃)线胀系数(10-6·K-1):(0~100℃),(0~500℃)电阻率(20℃,10-6Ω·m):纵向弹性模量(20℃,KN·mm2):193[1]1304L不锈钢板化学成分名称:304L不锈钢板,304L不锈钢平板,304L 不锈钢8K板牌号:00Cr19Ni10(0Cr18Ni10)化学成分%C:≤Si :≤Mn :≤P :≤S :≤Cr :~Ni :~304L不锈钢板的用途304L不锈钢的发展,已使304L不锈钢的耐蚀性、外观、加工性、强度等特性远远超过其它材料,而且,不锈钢的许多表面处理法,可以取得丰富多彩的颜色及形状,这为不锈钢的发展作出很大的贡献。
304L不锈钢制造过程中的表面处理法以及机械研磨表面处理法表面特征制造法概要用途银白色,无光泽热轧到规定厚度,再经退火和除鳞的一种粗糙、无光表面不需要有表面光泽的用途银白色冷轧后进行热处理和酸洗,有时在毛面辊进行最终的一道轻轧的一种无光表面加工 2D产品用于对表面要求不严的用途,一般用材,深冲用材光泽强于处理后,经过抛光辊进行最终一道轻度冷轧,以取得适当光泽。
这是最常用的表面加工,该加工也可作为抛光的第一步。
一般用材BA 光亮如镜无标准,但通常是光亮退火的表面加工,表面反射性很高。
建筑材料,厨房用具粗研磨将和材,用100~200#(单位)的砥粒研磨带,进行研磨建筑材料,厨房用具中间研磨将和材,用150~180#砥粒研磨带进行研磨而获得的抛光表面,这是通用的,有镜面反射的带有可见‘晶粒’的光亮表面同上细研磨将和材,用240#砥粒研磨带进行研削厨房用具极细研磨将和材,用320#砥粒研磨带进行研削同上光泽接近于BA 将材,用400#抛光轮进行研削一般用材,建筑用材,厨房用具HL 发纹研磨适当粒子大小的研磨材料进行发纹研削(150~240#)其砥粒很多楼房,建筑用材接近于镜面研磨用600#回转抛光轮进行研磨美术用,装饰用镜面研磨镜子用抛光轮进行研磨反光镜,装饰用304L不锈钢的缺陷类别分类个数典型缺陷共同缺陷原料缺陷 28 金属球痕,大理石纹,纵向发裂划伤,异物压入,污染,折痕,卷取不良冷轧缺陷 30 辊印,辊表面粗糙,辊振动痕,鱼尾纹,微细皱纹,浪型缺陷,垫纸压入退火酸洗 32 过酸洗,退火酸洗,欠酸洗,欠退火,点蚀,锈,刷辊痕,橡胶残留,白斑,酸洗液残留,炉内停止精整缺陷 30 脱脂不良,研磨不匀,条纹,毛边304 是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。

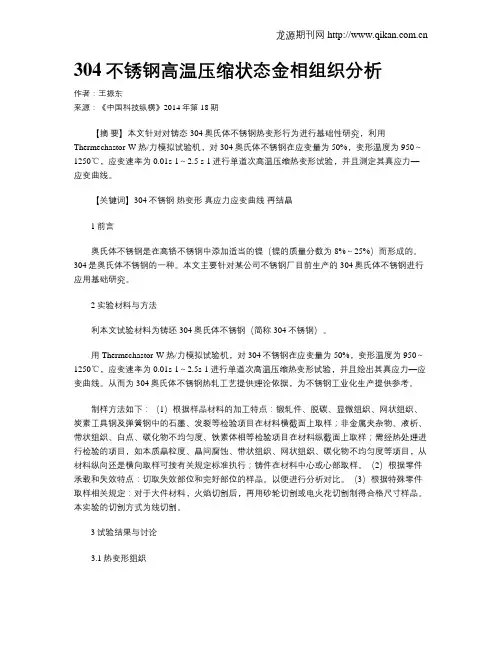

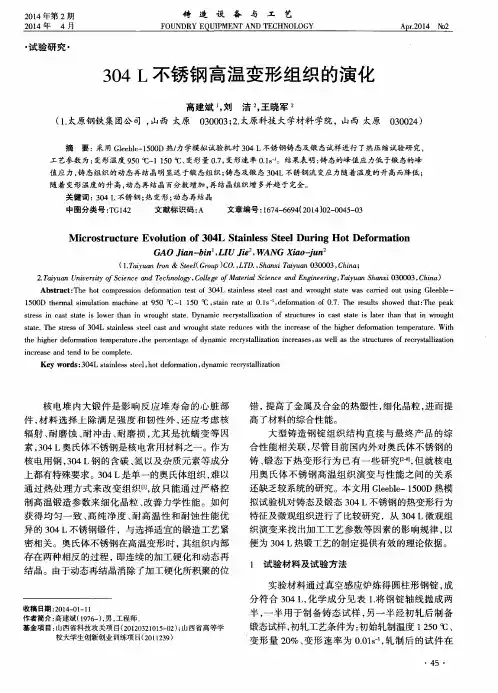

304不锈钢高温压缩状态金相组织分析作者:王振东来源:《中国科技纵横》2014年第18期【摘要】本文针对对铸态304奥氏体不锈钢热变形行为进行基础性研究,利用Thermechastor-W热/力模拟试验机,对304奥氏体不锈钢在应变量为50%,变形温度为950~1250℃,应变速率为0.01s-1~2.5 s-1进行单道次高温压缩热变形试验,并且测定其真应力—应变曲线。
【关键词】304不锈钢热变形真应力应变曲线再结晶1前言奥氏体不锈钢是在高铬不锈钢中添加适当的镍(镍的质量分数为8%~25%)而形成的。
304是奥氏体不锈钢的一种。
本文主要针对某公司不锈钢厂目前生产的304奥氏体不锈钢进行应用基础研究。
2实验材料与方法利本文试验材料为铸坯304奥氏体不锈钢(简称304不锈钢)。
用Thermechastor-W热/力模拟试验机,对304不锈钢在应变量为50%,变形温度为950~1250℃,应变速率为0.01s-1~2.5s-1进行单道次高温压缩热变形试验,并且绘出其真应力—应变曲线。
从而为304奥氏体不锈钢热轧工艺提供理论依据,为不锈钢工业化生产提供参考。
制样方法如下:(1)根据样品材料的加工特点:锻轧件、脱碳、显微组织、网状组织、炭素工具钢及弹簧钢中的石墨、发裂等检验项目在材料横截面上取样;非金属夹杂物、液析、带状组织、白点、碳化物不均匀度、铁素体相等检验项目在材料纵截面上取样;需经热处理进行检验的项目,如本质晶粒度、晶间腐蚀、带状组织、网状组织、碳化物不均匀度等项目,从材料纵向还是横向取样可按有关规定标准执行;铸件在材料中心或心部取样。
(2)根据零件承载和失效特点:切取失效部位和完好部位的样品。
以便进行分析对比。
(3)根据特殊零件取样相关规定:对于大件材料,火焰切割后,再用砂轮切割或电火花切割制得合格尺寸样品。
本实验的切割方式为线切割。
3试验结果与讨论3.1热变形组织动态再结晶形成的晶粒结构与静态再结晶的晶粒结构不同。

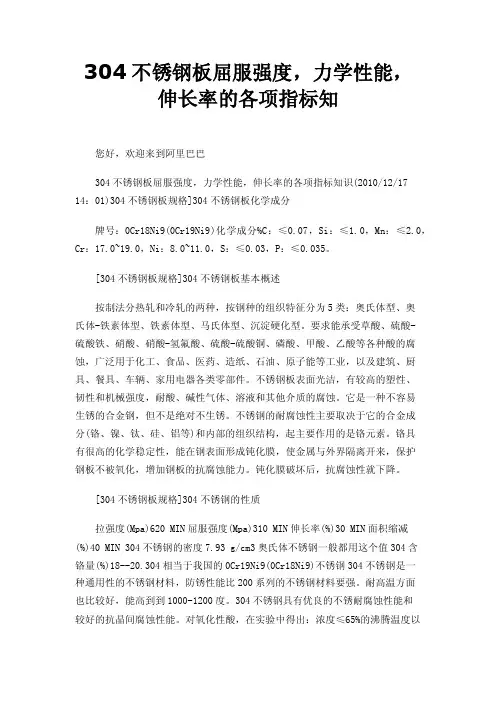

304不锈钢板屈服强度,力学性能,伸长率的各项指标知您好,欢迎来到阿里巴巴304不锈钢板屈服强度,力学性能,伸长率的各项指标知识(2010/12/17 14:01)304不锈钢板规格]304不锈钢板化学成分牌号:0Cr18Ni9(0Cr19Ni9)化学成分%C:≤0.07,Si:≤1.0,Mn:≤2.0,Cr:17.0~19.0,Ni:8.0~11.0,S:≤0.03,P:≤0.035。
[304不锈钢板规格]304不锈钢板基本概述按制法分热轧和冷轧的两种,按钢种的组织特征分为5类:奥氏体型、奥氏体-铁素体型、铁素体型、马氏体型、沉淀硬化型。
要求能承受草酸、硫酸-硫酸铁、硝酸、硝酸-氢氟酸、硫酸-硫酸铜、磷酸、甲酸、乙酸等各种酸的腐蚀,广泛用于化工、食品、医药、造纸、石油、原子能等工业,以及建筑、厨具、餐具、车辆、家用电器各类零部件。
不锈钢板表面光洁,有较高的塑性、韧性和机械强度,耐酸、碱性气体、溶液和其他介质的腐蚀。
它是一种不容易生锈的合金钢,但不是绝对不生锈。
不锈钢的耐腐蚀性主要取决于它的合金成分(铬、镍、钛、硅、铝等)和内部的组织结构,起主要作用的是铬元素。
铬具有很高的化学稳定性,能在钢表面形成钝化膜,使金属与外界隔离开来,保护钢板不被氧化,增加钢板的抗腐蚀能力。
钝化膜破坏后,抗腐蚀性就下降。
[304不锈钢板规格]304不锈钢的性质拉强度(Mpa)620 MIN屈服强度(Mpa)310 MIN伸长率(%)30 MIN面积缩减(%)40 MIN 304不锈钢的密度7.93 g/cm3奥氏体不锈钢一般都用这个值304含铬量(%)18--20.304相当于我国的0Cr19Ni9(0Cr18Ni9)不锈钢304不锈钢是一种通用性的不锈钢材料,防锈性能比200系列的不锈钢材料要强。
耐高温方面也比较好,能高到到1000-1200度。
304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。
对氧化性酸,在实验中得出:浓度≤65%的沸腾温度以下的硝酸中,304不锈钢具有很强的抗腐蚀性。

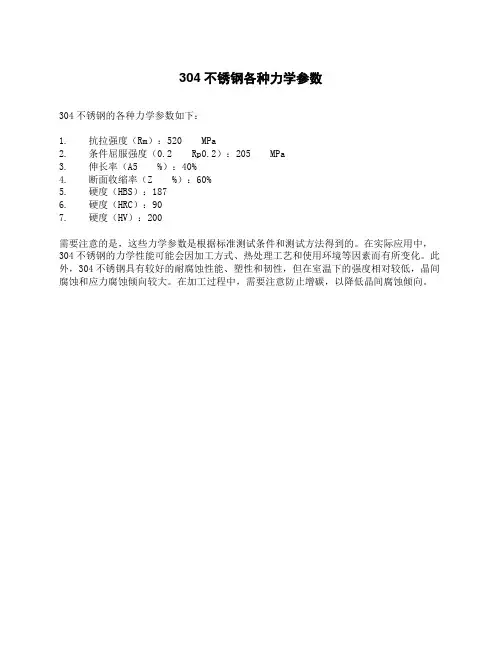

304不锈钢各种力学参数
304不锈钢的各种力学参数如下:
1. 抗拉强度(Rm):520 MPa
2. 条件屈服强度(0.2 Rp0.2):205 MPa
3. 伸长率(A5 %):40%
4. 断面收缩率(Z %):60%
5. 硬度(HBS):187
6. 硬度(HRC):90
7. 硬度(HV):200
需要注意的是,这些力学参数是根据标准测试条件和测试方法得到的。
在实际应用中,304不锈钢的力学性能可能会因加工方式、热处理工艺和使用环境等因素而有所变化。
此外,304不锈钢具有较好的耐腐蚀性能、塑性和韧性,但在室温下的强度相对较低,晶间腐蚀和应力腐蚀倾向较大。
在加工过程中,需要注意防止增碳,以降低晶间腐蚀倾向。
金属材料的高温力学性能与模拟随着人类工程技术的不断发展和进步,金属材料在现代工业上广泛应用。
然而,在高温环境下,金属材料的力学性能会发生改变,从而影响其使用寿命和性能。
因此,对金属材料在高温下的力学性能的研究变得愈加重要。
高温下金属材料的力学性能变化主要表现为塑性和断裂失效的改变。
例如,在高温下,材料的塑性变好,使其更容易变形和塑性加工。
但是材料的断裂韧性会减少,这意味着在相同的应力条件下,材料更容易断裂。
为了深入了解金属材料在高温下的力学性能变化,我们需要对金属材料的高温力学性能进行模拟和研究。
常用的高温材料力学性能模拟方法包括实验测试和计算模拟两种方法。
实验测试是一种直接测量金属材料在高温下的精确力学性能的方法。
这种方法需要使用高温实验设备和仪器来模拟高温环境,并测量材料的塑性变形、断裂韧性等力学性能指标。
实验测试的优点是可以提供准确的高温力学性能数据,但也有一些缺点,如实验耗时长、成本高等。
计算模拟是另一种研究金属材料在高温下力学性能的方法。
该方法使用计算机模拟软件来模拟材料内部的原子、晶格等微观结构,从而预测材料在高温下的塑性变形和断裂行为。
计算模拟通常采用分子动力学和有限元模拟两种方法。
其中,分子动力学模拟可以模拟材料内部原子之间的相互作用及其运动状态,并根据这些信息预测材料性能。
有限元模拟则是以宏观角度建立材料模型,通过模拟材料内部应力和应变的变化,对材料的力学性能进行预测和分析。
计算模拟的优点是可以预测金属材料在高温下的力学性能,避免了实验测定的缺陷,同时也节省了时间和成本。
但是,计算模拟也有其限制,例如需要较高的计算复杂度和对计算模型的准确性要求等。
在实际应用中,实验测试和计算模拟通常是相互配合的。
实验测试可以用来验证计算模拟结果的准确性,同时计算模拟的结果也可以指导实验测试方法的设计和优化。
对于金属材料在高温环境下的力学性能及其模拟的研究,有助于优化材料的使用和设计,从而提高材料的安全性和可靠性。
金属材料高温力学行为测试与模拟分析高温力学行为是金属材料在高温环境下的机械性能表现,对于研究材料的变形、破坏及其稳态流变行为具有重要的意义。
本文将从测试与模拟两个方面介绍金属材料高温力学行为的研究方法与分析技术。
一、测试方法1. 高温材料测试设备在进行高温力学行为测试时,首先需要准备适用于高温环境的测试设备。
常用的设备包括高温拉伸试验机、高温压缩试验机、高温硬度测试机等。
这些设备通常由耐高温材料制成,能够在高温条件下稳定运行,并保持较高的精度和灵敏度。
2. 高温力学行为测试高温力学行为测试主要包括高温拉伸、压缩、剪切等试验,用于研究材料在高温下的变形特性和破坏机制。
通过实验测试可以获取材料在高温下的应力-应变曲线、变形模量、断裂韧性等力学参数。
3. 高温失效测试高温失效测试是研究材料在高温环境下耐久性能的一种重要方法。
常用的高温失效测试方法包括高温蠕变、高温疲劳、高温氧化等。
这些测试可以模拟材料在实际工程环境下的应力、温度和载荷等工况,评估材料在长期高温作用下的性能表现。
二、模拟分析技术1. 分子动力学模拟分子动力学模拟是一种基于分子尺度的模拟方法,能够研究材料在高温下的微观行为。
通过模拟分子之间的相互作用力,可以预测材料的热膨胀性能、缺陷扩散行为、材料断裂等重要力学行为。
2. 有限元分析有限元分析是一种广泛应用于工程领域的力学分析方法,通过将连续材料离散为有限数量的单元,计算出材料的应力、应变状态。
在高温力学行为研究中,有限元分析可以用于预测材料的力学性能、变形行为和热传导性能等。
3. 相场模拟相场模拟是一种研究固态相变行为的方法,能够模拟材料在高温下的晶粒生长、相变等现象。
通过相场模拟可以预测材料的晶体形貌、晶粒尺寸和晶界迁移速度等参数,对材料的高温力学行为提供重要参考。
三、实验与模拟结合分析实验与模拟是研究金属材料高温力学行为最常用的方法,可以相互验证和补充。
通过实验测试获取材料的力学参数,然后使用模拟方法进行计算和预测。
不锈钢材料高温、高应变率下动态力学性能的试验研究张红;索涛;李玉龙【摘要】Dynamic compressive mechanical behavior of a stainless steel material was studied at elevated temperatures and high strain ratesby using split Hopkinson pressure bar (SHPB) , which was installed with heating and synchro assembly system. The tests were carried out at loading rates ranging from 1100 to 16000 s-1 and temperatures from 20 to 800℃. The strain rate and temperature sensitivities of flow stress are analyzed. The intrinsic mechanism is discussed according to the thermally activated dislocation motion theory. The results show that the material has evident heat softening effect and strain rate hardening effect. And both the strain rate and temperature sensitivities of the material are increased at higher temperatures.%利用带有加热装置和同步组装系统的高温Hopkinson压杆系统对某不锈钢材料在温度20 ~800℃时,应变率103 ~ 104s-1下的动态压缩力学性能进行了测试,得到了材料在不同温度和应变率耦合作用下的真实应力-应变曲线.对比准静态结果,考察了材料流动应力的温度和应变率敏感性,并根据热激活位错运动理论对其内在机理进行了解释和探讨.试验表明,材料具有显著的热软化和应变率强化效应;且高温时,材料的温度敏感性、应变率敏感性均显著增加.【期刊名称】《航空材料学报》【年(卷),期】2012(032)001【总页数】6页(P78-83)【关键词】动态压缩;流动应力;绝热温升;温度敏感性;应变率敏感性【作者】张红;索涛;李玉龙【作者单位】西北工业大学航空学院,西安710072;西北工业大学航空学院,西安710072;西北工业大学航空学院,西安710072【正文语种】中文【中图分类】TG142.7不锈钢是现代工业中的一种重要结构材料,广泛应用于航空、化工、能源等方面,对其力学性能的研究具有重要的价值。

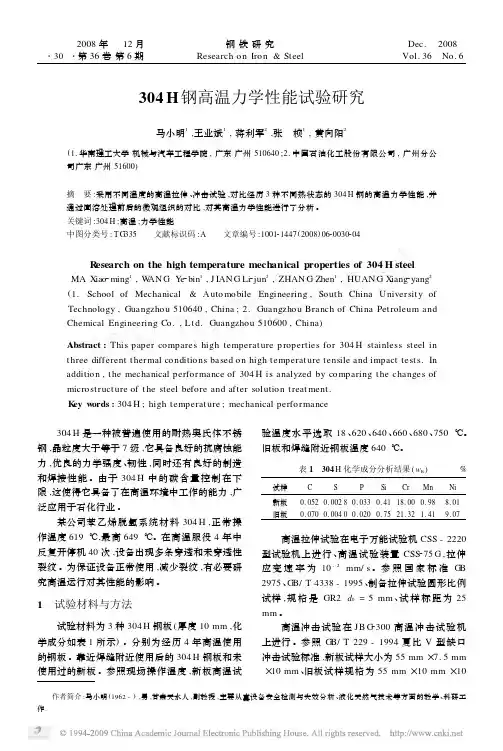

304不锈钢连铸坯高温物理性的试验分析摘要:本文主要针对304不锈钢连铸坯高温物理性的试验展开了探讨,结合了一系列具体的试验实例,简要概述了试验方法,试验所得的结果作了系统的阐述和讨论,并提出了三点试验结论,以期能为有关方面的需要提供有益的参考和借鉴。
关键词:304不锈钢;高温热物性;试验所谓的304不锈钢,是一种很常见的不锈钢,业内也叫做18/8不锈钢。
它的金属制品耐高温,加工性能好,因此,其被广泛使用于工业、不锈钢厨餐具行业、家具装饰行业和食品医疗行业中。
而本文通过结合一系列的具体试验,系统研究了304不锈钢的高温物理性,相信会为连铸生产及数值模拟提供重要的理论基础数据。
1试验方法在304不锈钢的连铸生产中,中间包温度应控制在1470~1510℃,拉坯速度根据铸坯宽度控制在0.9~1.3m/min,水口插入深度保证在160mm左右。
对某厂生产的304不锈钢进行高温热物性测试,材料的主要化学成分见表1。
表1 304不锈钢的化学成分(质量分数)%1.1 304不锈钢热膨胀试验本试验采用NETZSCHDIL402C热膨胀仪,测定304不锈钢从常温到1000℃的膨胀与收缩系数。
热膨胀性能测试试样的尺寸为φ4mm×25mm。
试验制度如下:升温和降温的速度相同,其速度不能太大,本试验取为10℃/min。
从室温升至1000℃左右,保温1min,再开始降温。
热膨胀性能的测定主要是考察钢种在凝固过程中的膨胀和收缩性能。
1.2 304不锈钢同步热分析试验采用NETZSCHSTA449F3综合热分析仪测试了304不锈钢的差示扫描量热(DSC)曲线与定压热容(Cp)随温度的变化规律。
DSC测试试样的尺寸为5mm×1.5mm,Cp测试试样的尺寸为φ3mm×1mm。
试验过程采取全程氩气保护。
DSC测试方案:先由常温以20℃/min的升温速率升至1480℃,再以降温速率10℃/min降至500℃。
高温时效Super304H耐热钢的组织、硬度及其关系模型刘俊建;孟将;陈国宏;王家庆;张涛;汤文明【摘要】将Super304H耐热钢分别在650~700℃进行高温时效,研究了该钢时效过程中显微组织结构和硬度的变化规律,并建立了硬度与Larson-Miller参数(P 函数)之间的数学关系模型.结果表明:Super304H耐热钢的硬度随时效温度升高显著降低;温度恒定,随着时效时间的延长,其硬度先增加后降低,最后趋于稳定.基于相同P函数,采用线性拟合方法得到的高温时效Super304H耐热钢硬度与其P函数关系模型计算得到的硬度与试验实测硬度相吻合,该模型可用于服役态耐热钢管剩余服役寿命预测.【期刊名称】《理化检验-物理分册》【年(卷),期】2014(050)008【总页数】5页(P554-557,565)【关键词】Super304H耐热钢;高温时效;显微组织;硬度;P函数【作者】刘俊建;孟将;陈国宏;王家庆;张涛;汤文明【作者单位】国网安徽省电力公司电力科学研究院,合肥230601;合肥工业大学材料科学与工程学院,合肥230009;国网安徽省电力公司电力科学研究院,合肥230601;国网安徽省电力公司电力科学研究院,合肥230601;国网安徽省电力公司电力科学研究院,合肥230601;合肥工业大学材料科学与工程学院,合肥230009【正文语种】中文【中图分类】TG142.73;TG115.5目前,中国的能源结构仍以煤电为主体。
燃煤发电带来了许多环境问题,比如有毒有害气体、灰渣和污水排放等,且发电效率也有待提高,这些都成为困扰着我国电力产业可持续发展的关键问题。
超超临界发电技术是国际上最为成熟的洁净煤发电技术,可显著提高发电效率,减少污染物排放,因此成为国内外火电建设的主流方向[1-3]。
Super304H是在ASME SA-213TP304H基础上,通过降低锰含量,加入约3%(质量分数,下同)的铜,0.45%的铌和少量的氮而获得的一种抗高温蒸汽氧化、耐腐蚀性能强且高温蠕变强度大的细晶粒奥氏体耐热钢[4-6]。
高温环境下模拟CO_(2)驱采出液中304不锈钢的腐蚀行为王超;王佳秋;王艳娟;杜星璇;张博帆
【期刊名称】《化学工程师》
【年(卷),期】2024(38)5
【摘要】现阶段随着CO_(2)驱油技术的普遍使用,采出液中CO_(2)的含量不断上升,使得采出系统中金属管道的腐蚀程度逐渐增大。
为了掌握304不锈钢在高温环境下CO_(2)驱采出液中的腐蚀行为,室内配制了模拟CO_(2)驱采出液,测试了304不锈钢在高温环境下不同含量CO_(2)、不同腐蚀时间下的金属腐蚀速率,并对不同腐蚀时间下金属表面的微观形貌和腐蚀产物组成进行了表征。
结果表明,随着
CO_(2)含量和腐蚀时间的不断上升,金属的腐蚀速率上升;随着腐蚀时间的上升,金属表面的腐蚀产物逐渐增加,发生了局部区域析氢腐蚀过程;腐蚀产物膜主要由
Fe_(2)O_(3)、Cr_(2)O_(3)和FeCO_(3)组成。
【总页数】4页(P103-106)
【作者】王超;王佳秋;王艳娟;杜星璇;张博帆
【作者单位】大庆师范学院
【正文语种】中文
【中图分类】TG174.4
【相关文献】
1.304不锈钢在模拟废吸收液中的腐蚀行为初步实验研究
2.高温高压CO2驱采出液中N80碳钢局部腐蚀诱发机理
3.304不锈钢螺栓在模拟水下环境中的腐蚀行为
研究4.304不锈钢和5083铝合金在模拟城市地下空间环境中的腐蚀行为对比5.环境因素对N80钢在模拟油田采出液中腐蚀行为的影响
因版权原因,仅展示原文概要,查看原文内容请购买。
304 不锈钢高温力学性能的物理模拟关小霞田建军杨健指导教师:杨庆祥胡宏彦博士燕山大学材料科学与工程学院摘要:采用Gleeble-3500热模拟试验机对304 不锈钢的高温力学性能进行了物理模拟。
对模拟结果中应力-应变曲线进行分析,并结合断口附近组织形貌的观察,得出结论:金属的极限应力随温度升高呈下降趋势;在δ-Fe向γ-Fe转变的某一温度,金属塑性急剧下降;对断口附近金相组织及SEM分析,推测晶界处可能存在着元素偏聚或析出相现象。
关键词:304不锈钢;力学性能;物理模拟1.前言:双辊铸轧不锈钢薄带技术是目前冶金及材料领域的前沿技术之一[1],是直接用钢水制成2-5mm厚薄带的工艺过程。
该技术可以大大简化薄带钢的生产流程,降低生产成本,并形成低偏析、超细化的凝固组织,从而使带材具有良好的性能,被公认为钢铁工业的革命性技术[2、3]。
但是,不锈钢经铸轧后,薄带表面会形成宏观的裂纹,从而降低不锈钢薄带的力学性能,影响其质量[4-6]。
国内外在双辊铸轧不锈钢薄带技术上已经开展了一些研究工作。
文献[7]对比了铸轧铁素体和奥氏体不锈钢薄带;文献[8、9]对铸轧304不锈钢薄带过程中高温铁素体的溶解动力学进行了研究;文献[10]对不锈钢薄带铸轧过程中凝固热参数和组织进行了研究;文献[11-14]对不锈钢薄带铸轧过程中的流场和温度场进行了数值模拟;文献[15]对铸轧304不锈钢薄带的力学性能进行了研究。
文献[16]对304不锈钢在加热过程中的高温铁素体形核与长大和夹杂物在固-液界面的聚集进行了原位观察;文献[17]对薄带铸轧溶池液面进行了物理模拟;文献[18]对铸轧不锈钢薄带过程的凝固组织、流场、温度场及热应力场进行了数值模拟。
但是,缺少对铸轧不锈钢薄带表面与内部裂纹的生成机理、演变规律以及预防措施方面的研究。
在高温性能物理模拟方面,国内外也有不少研究。
文献[19]应用THERMECMASTOR-Z热加工模拟机对奥氏体不锈钢的高温热变形进行了模拟试验;文献[20]利用Gleeble-1500试验机对铸态奥氏体不锈钢在1000-1200℃温度区间进行了热压缩试验;文献[21]从位错理论角度出发,对高钼不锈钢热加工特征与综合流变应力模型进行了研究。
但是,对铸轧不锈钢薄带高温力学性能的物理模拟方面的研究却极少。
为此,本项目前期工作对实际双辊铸轧生产过程中的薄带裂纹进行了研究,阐明了双辊铸轧不锈钢薄带表面与内部裂纹的生成机理。
在此基础上,本阶段研究工作拟采用物理模拟的方法研究304 不锈钢的高温力学性能,揭示双辊铸轧不锈钢薄带裂纹的演变规律。
2.试验方法:采用Gleeble-3500热模拟试验机进行高温力学性能的物理。
试样为Φ10×125mm圆柱试样,采用凝固法,先将试样以10℃/s的速度加热至1330℃,保温2min,然后以20℃/s的速度冷却到固相线以下规定的拉伸温度,在恒温下以1×10-3/s的拉伸速率进行拉伸变形。
测得304 不锈钢在不同变形温度下的应力-应变曲线。
制作金相和扫描试样,进行金相观察和SEM观察,对断口附近组织进行进一步观察研究。
3.实验结果及分析3.1 304 不锈钢高温应力-应变曲线分析本试验在Gleeble3500热模拟试验机上,测得了304 不锈钢在不同温度下的应力-应变关系曲线。
图3-1为热模拟试样拉伸断口的宏观形貌,从图中可以看出拉伸温度为1150℃和1200℃的试样断口处出现了明显的颈缩,断面收缩率较大,属于延性断裂;其余试样在拉伸过程中几乎没发生塑性变形,断面收缩率很小,属于脆性断裂。
即温度为1150℃-1200℃范围内塑性较好。
700℃800℃900℃1000℃ 1100℃ 1150℃ 1200℃ 1250℃1300℃1330℃图3-1 304 不锈钢拉伸断口的宏观形貌图3-2 304 不锈钢在不同温度下拉伸的应力-应变曲线(a)700℃ (b)800℃ (c)900℃ (d)1000℃ (e)1100 (f)1150℃(g)1200℃ (h)1300℃0.00.10.2050100150200250300S t r e s s (M P a )Strain(a)0.000.020.040.06020406080100120140s t r e s s (M P a )Strain(b)0.000.050.10020*********S t r e s s (M P a )Strain (c)0.000.020.04010********S t r e s s (M P a )Strain(d)0.00.10.20.30.4-100102030S t r e s s (M P a )Strain(e)0.00.10.20.3-10010203040S t r e s s (M P a )Strain(f)0.00.10.20.30.4-100102030S t r e s s (M P a )Strain(g)0.0000.0050.0100.015-505101520S t r e s s (M P a )Strain(h)图3-2为 304 不锈钢在不同温度下拉伸的应力-应变曲线。
对比这几组曲线可以看出,随着温度的升高,曲线在达到极限应力后越来越平缓。
304 不锈钢变形抗力与形变温度有一定关系,形变温度愈低,变形抗力愈大。
温度在700℃至1300℃两者间时,以700℃时的变形抗力最大,随着应变增大,拉伸应力不断增大达到临界值后急剧下降,直到试样断裂;拉伸温度为1150℃和1200℃的试样,在拉伸应力达到最大值后,随应变增加变化不大,对比图3-1发现此时材料塑性较好。
变形抗力随形变温度升高而降低的主要原因是奥氏体强度随温度升高而降低,因而温度愈高,变形愈容易;反之,形变温度愈低,变形愈困难,变形抗力愈大。
高温时塑性迅速下降是由于当温度达到δ-Fe 向γ-Fe 转变温度时,晶体由体心立方向面心立方转变,晶体结构在此温度发生改变,在转变的瞬间晶格内部及晶格间作用力最低,导致塑性下降。
当受到拉应力作用时,裂纹迅速扩展,试样断裂。
3.2 断口附近金相组织分析对比试样断裂前端的金相照片,如图3-3所示,可以看出,拉伸温度为1200℃试样的缩孔最大。
从前面应力-应变曲线分析出,试样在1200℃拉伸时表现出来的塑性最好,加上温度较高,使得1200℃试样的应力-应变曲线在达到极限应后并没有马上卸载,而是经过一段相对较长的时间,在拉应力作用下形成较大缩孔。
图3-3 在不同温度拉伸试样的断口前端的金相照片 (a)800℃ (b)1100℃ (c)1200℃ (d)1300℃(b)(a)(c)(d)图3-4 拉伸温度为1300℃试样的金相照片试样在温度为1300℃时拉断,断口处金相照片如图4-11所示。
从图中可以看出,晶界处明显凹陷。
在制作金相试样时,由于 304 不锈钢耐腐蚀性很强,故选用王水进行腐蚀。
王水的腐蚀性极强,在腐蚀不锈钢试样的同时,也会将偏聚的合金元素或析出相腐蚀。
因此,采用SEM 进一步进行观察。
3.3 断口附近扫描形貌为了确定拉伸温度为1300℃试样断口附近,凹陷处晶界是否为裂纹沿晶界扩展现象,采用扫描电子显微镜对试样进行扫描,结果如图3-5所示。
从图中可以看出,沿晶界凹陷处并没有像从金相照片中看到的凹陷的那么深,只是略低于表面。
说明此处的裂纹是沿晶界扩展,断裂类型是沿晶断裂,同时在晶界处存在着元素偏聚或是析出相,被强腐蚀性物质王水的腐蚀掉,沿晶界留下较浅的凹陷。
图3-5 拉伸温度为1300℃试样的组织形貌扫描图(a )全貌 (b )A 区放大 (c )B 区放大(a)(b)(c)BA图3-6 拉伸温度为1300℃试样表面元素扫描 (a )扫描区域 (b )Cr (c)Fe (d)Mn (e)Ni (f)S对试样表面进行面扫描,选取 304 不锈钢化学成分的基本元素和易在晶界偏聚元素Fe 、Cr 、Ni 、Mn 、S 等元素进行,结果如图4-13所示。
从图中可以看出,各元素在扫描面上分布都很均匀,并没有出现偏聚现象,而晶界处又有凹陷现象存在,推测晶界可能处存在着析出相或元素偏聚现象。
4. 结论本阶段采用Gleeble-3500热模拟试验机对 304 不锈钢的高温力学性能进行了物理模拟。
通过对模拟结果中应力-应变曲线的分析和断口附近组织形貌的观察,得出结论:(1)比较不同温度下的应力-应变曲线,拉伸温度在700℃至1300℃之间时,以700℃时的变形抗力最大,温度为1150℃和1200℃时塑性较好;(2)金属的极限应力随温度升高呈下降趋势;在δ-Fe 向γ-Fe 转变的某一温度,金属塑性急剧下降;(3)对断口附近金相组织及SEM 分析,推测晶界处可能存在着元素偏聚或析出相现象。
(f)(e) (d) (c) (b)(a)5. 后续研究工作(1)建立有限元模型,对铸轧工艺过程中温度场、结晶过程、应力应变场进行数值模拟、理论分析,并进行试验验证,确定其正确性。
通过实验得出铸轧过程最佳几何及工艺参量。
(2)从工艺优化和钢材变质的角度,提出双辊铸轧不锈钢薄带预防开裂的措施。
6. 参考文献1.Y. K. Shin, T. Keng. Development of twin strip caster for sheet steels. Ironmakingand Stelingmaking, 1995, 22(1): 35-442.T. Saitoh, H. Hojio, H. Yaguchi. Two-dimensional model of twin-roll continuouscasting. Metallurgical transaction, 1989, 20B(3): 381-390.3. A. Girgensohn, A. R. Buchner, K. H. Tacke. Twin roll strip casting of low carbonsteels. Ironmak Steelmak 2000, 27: 317–323.4.王振敏, 方圆, 张跃, 黄运华, 齐俊杰. 304不锈钢2mm铸轧薄带中的裂纹分布和形成分析. 特殊钢, 2006, 27(3): 14-165.康向东, 邸洪双, 张晓明. 双辊铸轧薄带钢裂纹形成原因分析. 材料与冶金学报, 2002, (6): 106-1106.H. Yasunaka, K. Tanlguchi, M. Kokita. Surface Quality of Stainless Steel Type304 Cast by Twin Roll Type Strip Caster. ISIJ Intemational, 1995, (6): 7847. A. Hunter, M. Ferry. Comparative study of texture development in strip-castferritic and austenitic stainless steels. Scripta Materialia 2002, 47: 349–3558.S.H. Kim, H.K. Moon, T. Kang, C.S. Lee. Dissolution kinetics of delta ferrite inAISI 304 stainless steel produced by strip casting process. Materials Science and Engineering A, 2003, 356: 390-/3989.J.E. Spinelli, J.P. Tosetti, C.A. Santos, J.A. Spim, A. Garcia. Microstructure andsolidification thermal parameters in thin strip continuous casting of a stainless steel. Journal of Materials Processing Technology, 2004, 150: 255–26210.A. Hunter, M. Ferry. Phase formation during solidification of AISI 304 austeniticstainless steel. Scripta Materialia, 2002, 46: 253–25811.R. Kopp, F. Hagemann, L. Hentschel, J. Schmitz, D. Senk, Thin-stripcasting—modelling of the combined casting/metal-forming process, J. Mater.Proc. Technol. 1998, 80–81: 458–462.12.R. Tavares, M. Isac, R.I.L. Guthrie, Roll-strip interfacial heat fluxes in twin-rollcasting of low-carbon steels and their effects on strip microstructure, Iron Steel Inst. Int. 1998, 38 (12) : 1353–1361.13.C.A. Santos, J.A. Spim, A. Garcia, Modeling of solidification in twin-roll stripcasting, J. Mater. Proc. Technol. 2000, 102: 33–39.14.J. D. Hwang, H. L. Lin, W. S. Hwang. Numerical simulation of metal flow andheat t ransfer during twin roll strip casting. ISIJ International, 1995, 35(2): 170-177.15.H. Takuda, S. Kikuchi, N. Hatta, J. Kokado. Mechanical properties of type 304stainless steel sheet produced by twin roll strip casting process. Steel Res, 1993, 64: 132–135.16.梁高飞, 王成全, 方园. AISI304不锈钢加热过程中高温 相形核与生长的原位观察. 金属学报, 2006, 42(8): 805-80917.樊俊飞, 赵顺利, 张捷宇, 张瑞, 王波, 贺友多, 方园. 双辊薄带铸轧熔池液面波动物理模拟. 中国稀土学报, 2004, 24(8): 297-28318.杨明波, 潘复生, 彭晓东. 双辊薄带凝固组织的数值模拟(I)-数学模型的建立及验证. 钢铁研究学报, 2001, 13 (4): 19-24.19.罗德信, 吉玉等. 奥氏体不锈钢高温变形行为的研究. 武钢技术, 1994, 09:57-6020.毛莉萍, 杨柯, 苏国跃. 铸态奥氏体不锈钢的热变形行为. 金属学报, 2001,37(1): 39-4121.陈良生, 徐有容等. 高钼不锈钢热加工特性与综合流变应力模型. 钢铁, 2000,35(5): 55-59。
