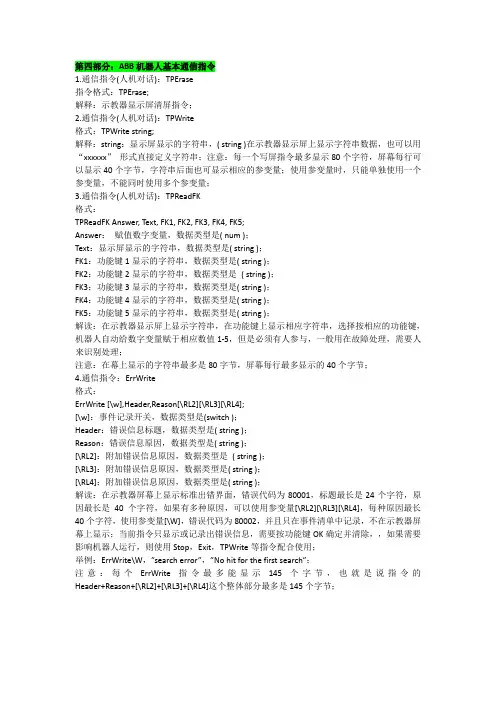

第四部分：ABB机器人基本通信指令1.通信指令(人机对话)：TPErase指令格式：TPErase;解释：示教器显示屏清屏指令；2.通信指令(人机对话)：TPWrite格式：TPWrite string;解释：string：显示屏显示的字符串，( string )在示教器显示屏上显示字符串数据，也可以用“xxxxxx”形式直接定义字符串；注意：每一个写屏指令最多显示80个字符，屏幕每行可以显示40个字节，字符串后面也可显示相应的参变量；使用参变量时，只能单独使用一个参变量，不能同时使用多个参变量；3.通信指令(人机对话)：TPReadFK格式：TPReadFK Answer, Text, FK1, FK2, FK3, FK4, FK5;Answer：赋值数字变量，数据类型是( num )；Text：显示屏显示的字符串，数据类型是( string )；FK1：功能键1显示的字符串，数据类型是( string )；FK2：功能键2显示的字符串，数据类型是( string )；FK3：功能键3显示的字符串，数据类型是( string )；FK4：功能键4显示的字符串，数据类型是( string )；FK5：功能键5显示的字符串，数据类型是( string )；解读：在示教器显示屏上显示字符串，在功能键上显示相应字符串，选择按相应的功能键，机器人自动给数字变量赋于相应数值1-5，但是必须有人参与，一般用在故障处理，需要人来识别处理；注意：在幕上显示的字符串最多是80字节，屏幕每行最多显示的40个字节；4.通信指令：ErrWrite格式：ErrWrite [\w],Header,Reason[\RL2][\RL3][\RL4];[\w]：事件记录开关，数据类型是(switch )；Header：错误信息标题，数据类型是( string )；Reason：错误信息原因，数据类型是( string )；[\RL2]：附加错误信息原因，数据类型是( string )；[\RL3]：附加错误信息原因，数据类型是( string )；[\RL4]：附加错误信息原因，数据类型是( string )；解读：在示教器屏幕上显示标准出错界面，错误代码为80001，标题最长是24个字符，原因最长是40个字符，如果有多种原因，可以使用参变量[\RL2][\RL3][\RL4]，每种原因最长40个字符，使用参变量[\W]，错误代码为80002，并且只在事件清单中记录，不在示教器屏幕上显示；当前指令只显示或记录出错误信息，需要按功能键OK确定并清除，，如果需要影响机器人运行，则使用Stop，Exit，TPWrite等指令配合使用；举例：ErrWrite\W，”search error”，”No hit for the first search”；注意：每个ErrWrite指令最多能显示145个字节，也就是说指令的Header+Reason+[\RL2]+[\RL3]+[\RL4]这个整体部分最多是145个字节；。

abb工业机器人通信配置流程步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!ABB 工业机器人通信配置流程步骤如下：1. 确定通信方式：根据实际需求，确定使用的通信方式，如以太网、串口等。

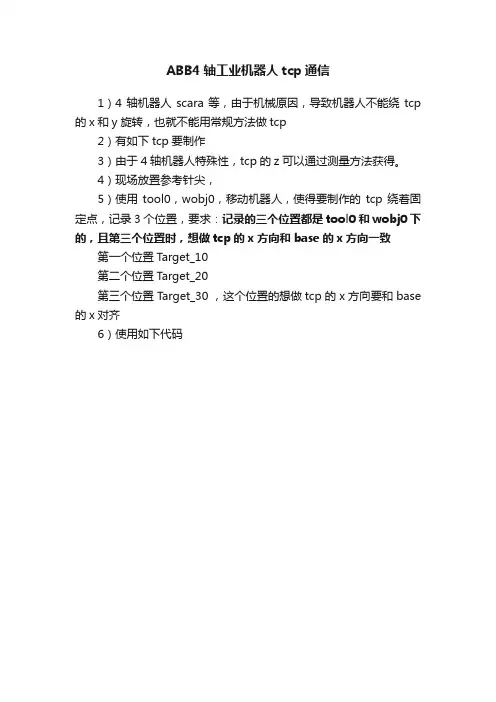

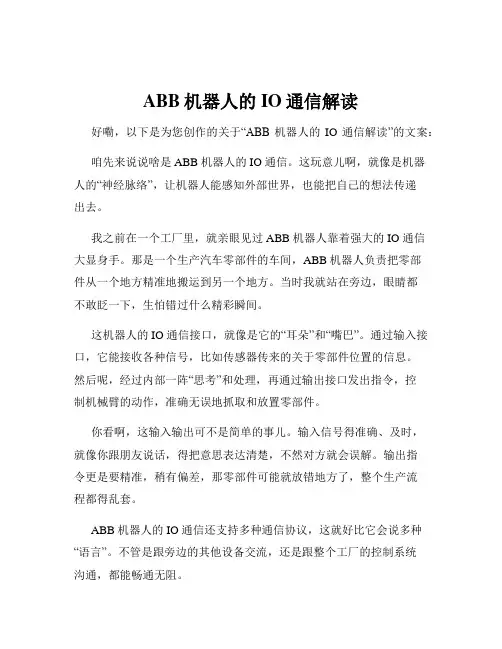

ABB机器人的IO通信解读好嘞，以下是为您创作的关于“ABB 机器人的IO 通信解读”的文案：咱先来说说啥是 ABB 机器人的 IO 通信。

这玩意儿啊，就像是机器人的“神经脉络”，让机器人能感知外部世界，也能把自己的想法传递出去。

我之前在一个工厂里，就亲眼见过 ABB 机器人靠着强大的 IO 通信大显身手。

那是一个生产汽车零部件的车间，ABB 机器人负责把零部件从一个地方精准地搬运到另一个地方。

当时我就站在旁边，眼睛都不敢眨一下，生怕错过什么精彩瞬间。

这机器人的 IO 通信接口，就像是它的“耳朵”和“嘴巴”。

通过输入接口，它能接收各种信号，比如传感器传来的关于零部件位置的信息。

然后呢，经过内部一阵“思考”和处理，再通过输出接口发出指令，控制机械臂的动作，准确无误地抓取和放置零部件。

你看啊，这输入输出可不是简单的事儿。

输入信号得准确、及时，就像你跟朋友说话，得把意思表达清楚，不然对方就会误解。

输出指令更是要精准，稍有偏差，那零部件可能就放错地方了，整个生产流程都得乱套。

ABB 机器人的 IO 通信还支持多种通信协议，这就好比它会说多种“语言”。

不管是跟旁边的其他设备交流，还是跟整个工厂的控制系统沟通，都能畅通无阻。

再比如说，有的时候生产线上需要临时调整生产速度或者更换零部件的型号。

这时候，IO 通信就能迅速响应这些变化。

通过接收新的指令，机器人马上就能改变自己的工作节奏和方式，那叫一个灵活！而且啊，ABB 机器人的 IO 通信还特别稳定可靠。

就像一个靠谱的伙伴，不管工作环境多么复杂恶劣，它都能稳稳地传递信息，不出岔子。

总的来说，ABB 机器人的 IO 通信就像是它的超级本领，让它在工业生产中如鱼得水，发挥出巨大的作用。

这也让我深深感受到，科技的力量真是无穷无尽，不断地给我们的生活和生产带来惊喜和改变。

不知道我这么讲，您是不是对 ABB 机器人的 IO 通信有了更清楚的认识呢？。

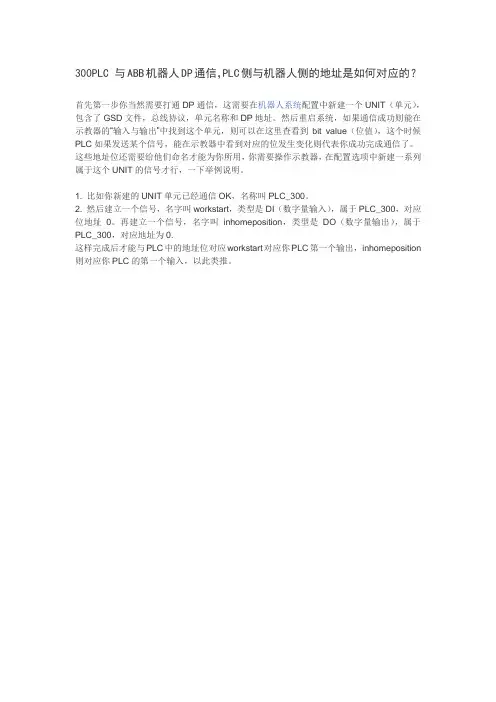

300PLC 与ABB机器人DP通信，PLC侧与机器人侧的地址是如何对应的？
首先第一步你当然需要打通DP通信，这需要在机器人系统配置中新建一个UNIT（单元），包含了GSD文件，总线协议，单元名称和DP地址。

然后重启系统，如果通信成功则能在示教器的“输入与输出”中找到这个单元，则可以在这里查看到bit value（位值），这个时候PLC如果发送某个信号，能在示教器中看到对应的位发生变化则代表你成功完成通信了。

这些地址位还需要给他们命名才能为你所用，你需要操作示教器，在配置选项中新建一系列属于这个UNIT的信号才行，一下举例说明。

1. 比如你新建的UNIT单元已经通信OK，名称叫PLC_300。

2. 然后建立一个信号，名字叫workstart，类型是DI（数字量输入），属于PLC_300，对应位地址0。

再建立一个信号，名字叫inhomeposition，类型是DO（数字量输出），属于PLC_300，对应地址为0.
这样完成后才能与PLC中的地址位对应workstart对应你PLC第一个输出，inhomeposition 则对应你PLC的第一个输入，以此类推。
