220V蓄电池充放电试验作业指导书

受控Q/JD 受控编号：D / 21版本号：A 版0号嘉兴电力局企业标准Q/JD403067—20032003-06-25发布2003-07-01实施嘉兴电力局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。

(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (5)前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第4.4.6条、ISO 14001-2004 《环境管理体系规范及使用指南》中第4.4.6条的要求制定本标准。

本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准的的附录A为规范性附录。

本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

220V蓄电池组充放电试验作业指导书
设备名称：设备编号：
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
玉田县电力局安全运检部二次检修班
1 范围
本作业指导书适用于玉田县电力局安全运检部二次检修班220V蓄电池组充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3 施工前准备
3.1 准备工作安排
3.2 人员标准
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
5 作业程序
. .。

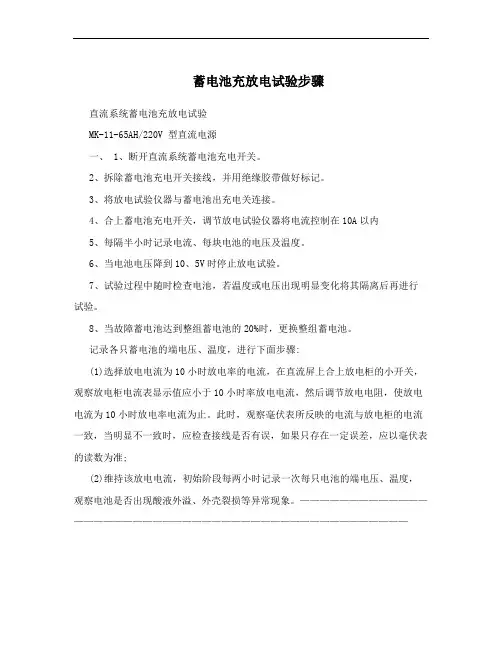

蓄电池充放电试验步骤直流系统蓄电池充放电试验MK-11-65AH/220V 型直流电源一、 1、断开直流系统蓄电池充电开关。

2、拆除蓄电池充电开关接线，并用绝缘胶带做好标记。

3、将放电试验仪器与蓄电池出充电关连接。

4、合上蓄电池充电开关，调节放电试验仪器将电流控制在10A以内5、每隔半小时记录电流、每块电池的电压及温度。

6、当电池电压降到10、5V时停止放电试验。

7、试验过程中随时检查电池，若温度或电压出现明显变化将其隔离后再进行试验。

8、当故障蓄电池达到整组蓄电池的20%时，更换整组蓄电池。

记录各只蓄电池的端电压、温度，进行下面步骤:(1)选择放电电流为10小时放电率的电流，在直流屏上合上放电柜的小开关，观察放电柜电流表显示值应小于10小时率放电电流，然后调节放电电阻，使放电电流为10小时放电率电流为止。

此时，观察毫伏表所反映的电流与放电柜的电流一致，当明显不一致时，应检查接线是否有误，如果只存在一定误差，应以毫伏表的读数为准;(2)维持该放电电流，初始阶段每两小时记录一次每只电池的端电压、温度，观察电池是否出现酸液外溢、外壳裂损等异常现象。

———————————————————————————————————————————————但当放电至电池电压普遍降至10.9V左右时，应每小时记录一次。

在放电末期，当电池电压普遍降至10.87V左右时，电池电压下降很快，应密切注意电池的端电压，防止过放电;(3) 在放电过程中，如果有个别电池过早降至终止电压10.8V或其它异常现象要对其进行隔离，方法是先断开放电小开关，中止放电，再将异常电池与前后电池的连接板断开，使异常电池与蓄电池组隔离，然后用已准备好的长2m、截面积为50mm2的短接线将异常电池前后的电池连接，使蓄电池组重新构成回路，这样就将异常电池隔离。

之后在直流屏上合上接放电柜的放电小开关3QF，继续放电。

注意应该先断开异常电池与前后电池间的连接板，再将其前后电池连接，否则将使电池正负极直接短路，造成损坏电池、伤害人身的事故;(4)蓄电池的放电终止电压为10.8V，当电池电压普遍降为10.8V时，并使电压不合标准的电池数控制在3% 以内，断开直流屏上放电柜小开关3QF,停止放电,观察各电池是否有异常，如果有，应该分析原因并解决问题。

作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并通过完善有完整签名的作业指导书。

重要工序进程监控表作业指导书（技术办法）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)《电气装置安装工程蓄电池施工及验收规范》（GB50172-92） (1)公司《质量、职业健康安全、环境管理手册》（版） (1)《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） (1)厂家相关资料，设计图纸D0904主厂房蓄电池安装图 (1)《电气装置安装工程质量查验及评定规程》DL/T (1)本工程施工组织设计 (1)2 工程概况及施工范围： (1)工程概况 (1)施工范围 (1)3 施工作业人员配备与人员资格 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前预备工作预备 (2)蓄电池室土建已按要求交安； (2)蓄电池室必需配备好合格的1211灭火器； (2)直流屏和蓄电池检查验收合格。

直流屏安装、调试完毕，具有运行条件。

(2)技术员在项目动工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。

(2)蓄电池充放电属危险和重要项目，为了确保蓄电池充放电的顺利、靠得住进行，蓄电池充放电进程中需联系直流屏厂家和蓄电池厂家到现场配合服务。

(2)6 作业程序、方式及要求 (2)施工作业程序流程图： (2)作业方式及要求 (3)专项技术办法 (4)无 (4)7 质量控制及质量验收 (4)质量控制 (4)中间控制及见证点设置 (5)8 安全、文明施工及环境管理要求和办法 (5)作业环境要求 (5)作业安全要求 (6)9职业健康安全风险控制计划表 (7)10环境因素及控制办法一览表 (8)1 编制依据及引用标准《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）公司《质量、职业健康安全、环境管理手册》（版）《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版）厂家相关资料，设计图纸D0904主厂房蓄电池安装图《电气装置安装工程质量查验及评定规程》DL/T本工程施工组织设计2 工程概况及施工范围：工程概况本工程主厂房220V蓄电池组由浙江三辰公司供货，采用德国荷贝克OPZS2型铅酸蓄电池。

220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。

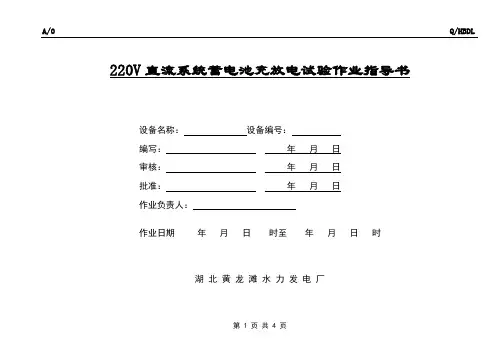

220V直流系统蓄电池充放电试验作业指导书
设备名称：设备编号：
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
湖北黄龙滩水力发电厂
1 范围
本作业指导书适用于湖北黄龙滩水力发电厂通讯48V直流系统蓄电池容量测试、核对性放电工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
AT-BST蓄电池测试仪2.0产品技术说明书
3 施工前准备
3.1 准备工作安排
3.2 人员标准
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
5 作业程序。

编号：Q/ 蓄电池充放电试验现场标准作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日至年月日
黄石供电公司
1、范围
本作业指导书适用于通信站蓄电池充放电操作。

2、引用文件
下列标准、规范所包含的条文，通过在本指导书中的引用而成为本书的条文。

在规范出版时,所有版本均为有效。

所有的标准、规范都被修订，使用本书的各方应探讨使用下列标准、规范最新版本的可能性。

1)中华人民共和国信息产业部《电信电源维护规程》
2）DL/T724—2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3、检修前准备工作安排
3。

1准备工作安排
3。

2作业人员要求
3.3工器具及材料
3.4危险点分析及安全控制措施
4、作业内容及步骤。

直流系统蓄电池充放电试验MK-11—65AH/220V 型直流电源一、 1、断开直流系统蓄电池充电开关。

2、拆除蓄电池充电开关接线，并用绝缘胶带做好标记。

3、将放电试验仪器与蓄电池出充电关连接。

4、合上蓄电池充电开关,调节放电试验仪器将电流控制在10A以内5、每隔半小时记录电流、每块电池的电压及温度。

6、当电池电压降到10、5V时停止放电试验。

7、试验过程中随时检查电池，若温度或电压出现明显变化将其隔离后再进行试验。

8、当故障蓄电池达到整组蓄电池的20%时，更换整组蓄电池。

记录各只蓄电池的端电压、温度，进行下面步骤：（1)选择放电电流为10小时放电率的电流，在直流屏上合上放电柜的小开关，观察放电柜电流表显示值应小于10小时率放电电流，然后调节放电电阻，使放电电流为10小时放电率电流为止.此时，观察毫伏表所反映的电流与放电柜的电流一致,当明显不一致时,应检查接线是否有误,如果只存在一定误差，应以毫伏表的读数为准;(2)维持该放电电流，初始阶段每两小时记录一次每只电池的端电压、温度，观察电池是否出现酸液外溢、外壳裂损等异常现象.但当放电至电池电压普遍降至10.9V左右时，应每小时记录一次。

在放电末期，当电池电压普遍降至10。

87V左右时，电池电压下降很快，应密切注意电池的端电压,防止过放电；(3) 在放电过程中,如果有个别电池过早降至终止电压10.8V或其它异常现象要对其进行隔离，方法是先断开放电小开关，中止放电，再将异常电池与前后电池的连接板断开，使异常电池与蓄电池组隔离，然后用已准备好的长2m、截面积为50mm2的短接线将异常电池前后的电池连接，使蓄电池组重新构成回路，这样就将异常电池隔离。

之后在直流屏上合上接放电柜的放电小开关3QF，继续放电.注意应该先断开异常电池与前后电池间的连接板，再将其前后电池连接，否则将使电池正负极直接短路，造成损坏电池、伤害人身的事故；（4)蓄电池的放电终止电压为10。

蓄电池充放电试验步骤直流系统蓄电池充放电试验MK-11-65AH/220V型直流电源一、1、断开直流系统蓄电池充电开关。

2、拆除蓄电池充电开关接线，并用绝缘胶带做好标记。

3、将放电试验仪器与蓄电池出充电关连接。

4、合上蓄电池充电开关，调节放电试验仪器将电流控制在10A以内5、每隔半小时记录电流、每块电池的电压及温度。

6、当电池电压降到10、5V时停止放电试验。

7、试验过程中随时检查电池，若温度或电压出现明显变化将其隔离后再进行试验。

8、当故障蓄电池达到整组蓄电池的20%时，更换整组蓄电池。

记录各只蓄电池的端电压、温度，进行下面步骤：(1)选择放电电流为10小时放电率的电流，在直流屏上合上放电柜的小开关，观察放电柜电流表显示值应小于10小时率放电电流，然后调节放电电阻，使放电电流为10小时放电率电流为止。

此时，观察亳伏表所反映的电流与放电柜的电流一致，当明显不一致时，应检查接线是否有误，如果只存在一定误差，应以亳伏表的读数为准；(2)维持该放电电流，初始阶段每两小时记录一次每只电池的端电压、温度，观察电池是否出现酸液外溢、外壳裂损等异常现象。

-----------------------------但当放电至电池电压普遍降至10.9V左右时，应每小时记录一次。

在放电末期，当电池电压普遍降至10.87V左右时•，电池电压下降很快，应密切注意电池的端电压，防止过放电；(3)在放电过程中，如果有个别电池过早降至终止电压10. 8V或其它异常现象要对其进行隔离，方法是先断开放电小开关，中止放电，再将异常电池与前后电池的连接板断开，使异常电池与蓄电池组隔离，然后用已准备好的长2m、截面积为50mm2的短接线将异常电池前后的电池连接，使蓄电池组重新构成回路，这样就将异常电池隔离。

之后在直流屏上合上接放电柜的放电小开关3QF,继续放电。

注意应该先断开异常电池与前后电池间的连接板，再将其前后电池连接，否则将使电池正负极直接短路，造成损坏电池、伤害人身的事故；(4)蓄电池的放电终止电压为10. 8V,当电池电压普遍降为10. 8V时，并使电压不合标准的电池数控制在3%以内，断开直流屏上放电柜小开关3QF,停止放电，观察各电池是否有异常，如果有，应该分析原因并解决问题。

蓄电池充放电作业指导书一、作业目的蓄电池是一种常见的能量储存设备，广泛应用于电动车辆、太阳能发电系统、UPS电源等领域。

为了保证蓄电池的正常使用和延长其寿命，正确的充放电作业是至关重要的。

本指导书旨在提供蓄电池充放电作业的详细指导，确保操作人员能够正确、安全地进行相关作业。

二、作业前准备1. 确认作业场所：选择室内通风良好的场所进行蓄电池充放电作业，确保没有易燃、易爆等危险物质存在。

2. 检查设备和工具：确保所使用的充电器、放电负载以及相关工具完好无损，无任何安全隐患。

3. 个人防护措施：操作人员应穿戴防护眼镜、手套和防护服，避免直接接触蓄电池电解液。

三、充电作业步骤1. 连接充电器：将充电器正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置充电参数：根据蓄电池的额定电压和容量，设置合适的充电电流和电压，确保充电过程中不会造成过充或过放现象。

3. 开始充电：启动充电器，观察充电电流和电压的变化情况，确保充电过程平稳进行。

4. 监控充电过程：定期检查充电器的工作状态，确保充电器正常运行，没有异常情况发生。

5. 充电完成：当蓄电池达到额定电压时，停止充电并断开充电器与蓄电池的连接。

四、放电作业步骤1. 连接放电负载：将放电负载正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置放电参数：根据蓄电池的额定电压和容量，设置合适的放电电流和电压，确保放电过程中不会造成过放或过充现象。

3. 开始放电：启动放电负载，观察放电电流和电压的变化情况，确保放电过程平稳进行。

4. 监控放电过程：定期检查放电负载的工作状态，确保放电负载正常运行，没有异常情况发生。

5. 放电完成：当蓄电池达到安全放电终止电压时，停止放电并断开放电负载与蓄电池的连接。

五、注意事项1. 避免过充或过放：在充放电过程中，严格控制充放电电流和电压，避免对蓄电池造成过充或过放现象，以免损坏蓄电池。

2. 防止短路：在连接充电器或放电负载时，务必确保正负极连接正确，避免短路情况的发生。

蓄电池充放电作业指导书目次前言.................................................................. 错误!未定义书签。

1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。

(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (4)蓄电池充放电作业指导书1 范围本标准规定了蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。

工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。

第七篇蓄电池充放电试验一、试验目的及标准冃的：长期浮充电方式运行的防酸蓄电池，板极表面将逐渐生成硫酸铅结晶，堵塞极板的微孔，阻碍电解液的渗透，从而增大了蓄电池的内阻，降低了极板屮活性物质的作用，蓄电池容最人为下降。

核对性放电，可使蓄电池得到活化，容最得到恢复，使用寿命延长，确保其安全运行。

标准：1.阀控蓄电池组的恒流限压充电电流和恒流放电电流均为I,额定电压为2V的蓄电池放电终止电压为1.8V,只耍其中一个蓄电池放到了终止电压，应停止放电，在3次充放电循环Z 内，若达不到额定容量的100%此蓄电池组不合格。

2.进行全核对性放电时，充放电电流均为10恒流,严防过充和过放。

根据DIYT724—2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》的要求，发迫厂或变电所中只有一组电池，不能退出运行、也不能作全核对性放电、只能用10电流以恒流放出额定容量的50%, 在放电过程屮，蓄电池组端电压不得低于2VXNo当放电仪蓄电池总电压2VXNV,停止放电，放电过程中，记下蓄电池组的端电压，每个蓄电池端电压。

3.阀控蓄电池核对性放电周期，新安装或人修后的阀控蓄电池组，应进行全核对性放电试验，以后每隔2-3年进行一次全核对性试验，运行了6年以后的阀控蓄电池，应每年作一次全核对性放电试验。

二、安全措施1.为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

2.严格按照图纸接线，避免因接错线发生不安全事故。

3.蓄电池退出后，应确保直流母线的正常供电。

4.作业过程中，戴好手套，防止触电。

三、试验工器具SD—BDL220/30蓄电池放电装置1台、万用表1只、钳型电流表1只、防酸手套1双、干湿温度表1只、螺丝刀一套、小扳手一套。

四、注意事项l.SD—BDL220/30蒂电池放电装置，在放电过程中产生的热量较大，设备应放置在通风良好，无结露，无腐蚀的坏境卜装證两侧的通风孔不易阻塞，保证通风良好。

直流柜、电子间电源柜检查、清扫一、检修质量和标准1、电池清洁、连接紧固、标号正确清洗。

2、满足蓄电池组充放电要求，记录完整。

二、工机具及材料准备三、检修方案1、清扫检查蓄电池组。

清洁布应柔软干净，避免使用易产生静电的干布擦拭蓄电池。

2、检查每个蓄电池螺丝及接头有无松动现象。

3、对单瓶电压进行测试，单瓶电压值应为2.23~2.25V。

4、做好充电前的接线准备，检查好充电设备是否好用后方可接线。

5、进行充电。

充电时应由本专业人员看管，每隔一小时应对单个蓄电池瓶进行测试，测试电压为2.24V，浮充电流为≤1.5A，在充电过程中，注意观察电压的升、降，用示波器观看输出电压波形及脉冲波形，应无抖动及缺波现象。

如果充电电流连持三个小时保持恒定，这表明电池充电已充足90—98%，充电电流连续六小时保持恒定，这表明已充足100%。

6、进行放电。

在充电完毕后应静止1-2小时才能对蓄电池进行放电，蓄电池可以用3CA以下的电流进行任意放电，放电电流不能太大，因为电流越大，其放电持续时间越短，所以给出的容量越小，反之放电电流越小，给出的容量就越大。

7、蓄电池放电后应立即再充电，不允许对放完电的电池长时间搁置不管，若长时间搁置后，即便再充电也不能恢复其原有容量。

当充电装置各项同性能指标及馈电机内各动作电压均符合要求，各继电器接触动作正确后，方可接上蓄电池正式运行。

8、整理现场8.1清理现场，工完料净现场清。

8.2在工作过程中，由工作负责人填写本检修作业指导书及现场检修记录，并整理填写完工报告8.3将整理好的试验文件包及填写好的完工报告在此项工作结束的第二天交设备工程部专业点检员。

9、交回工作票，结束检修工作班组技术交底记录。
