学生实验：练习使用多用电表

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确读取多用电表的测量数据，并能进行简单的数据处理和误差分析。

4、培养学生的实验操作能力、观察能力和分析问题的能力。

二、学习重难点1、重点（1）多用电表的结构和功能。

（2）多用电表测量电压、电流和电阻的方法和操作步骤。

2、难点（1）多用电表测量电阻时的欧姆调零和换挡操作。

（2）多用电表测量数据的读取和误差分析。

三、学习过程（一）知识回顾1、回顾初中所学的电流表、电压表的使用方法和注意事项。

2、复习电阻的定义式和欧姆定律。

（二）多用电表的结构和功能1、观察多用电表的外形，了解其表盘、选择开关、表笔插孔等结构。

2、认识表盘上的刻度，包括电压刻度、电流刻度和电阻刻度。

3、了解选择开关的作用，知道如何选择不同的测量量程。

（三）多用电表测量电压1、将选择开关拨到电压挡位，根据待测电压的大小选择合适的量程。

2、将红表笔插入“＋”插孔，黑表笔插入“”插孔。

3、并接在待测电路两端，注意表笔的极性，读取电压示数。

（四）多用电表测量电流1、将选择开关拨到电流挡位，根据待测电流的大小选择合适的量程。

2、将红表笔插入电流流入的插孔，黑表笔插入电流流出的插孔。

3、串联在待测电路中，读取电流示数。

（五）多用电表测量电阻1、机械调零：使用前，先检查表针是否指在左端零刻度处，若未指零，需用螺丝刀调节表盘下方的机械调零旋钮，使指针指零。

2、选挡：估计待测电阻的阻值大小，选择合适的倍率挡位。

3、欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端零刻度处。

4、测量：将表笔分别与待测电阻的两端接触，读取电阻示数。

5、换挡：若测量过程中需要更换倍率挡位，必须重新进行欧姆调零。

（六）数据读取和处理1、电压和电流的读数：根据所选量程，按照表盘上对应的刻度进行读数。

2、电阻的读数：用指针所指的刻度值乘以所选倍率。

实验报告：练习使⽤多⽤电表实验报告：练习使⽤多⽤电表⾼⼆（）班姓名：座号：【实验⽬的】1、了解多⽤电表的构造和原理，掌握多⽤电表的使⽤⽅法．2、使⽤多⽤电表测电压、电流及电阻．3、会使⽤多⽤电表探索⿊箱中的电学元件．【实验原理】⼀、欧姆表原理(多⽤电表测电阻原理)1、构造：如图所⽰，欧姆表由电流表G 、电池、调零电阻R 和红、⿊表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、⼯作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x .3、刻度的标定：红、⿊表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这⼀过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图⼄)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多⽤电表1、多⽤电表可以⽤来测量电流、电压、电阻等，并且每⼀种测量都有⼏个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项⽬和量程．3、多⽤电表⾯板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插⼊“＋”插孔，⿊表笔插⼊“－”插孔)．四、⼆极管的单向导电性1、晶体⼆极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所⽰．2、晶体⼆极管具有单向导电性(符号上的箭头表⽰允许电流通过的⽅向)．当给⼆极管加正向电压时，它的电阻很⼩，电路导通，如图⼄所⽰；当给⼆极管加反向电压时，它的电阻很⼤，电路截⽌，如图丙所⽰．3、将多⽤电表的选择开关拨到欧姆挡，红、⿊表笔接到⼆极管的两极上，当⿊表笔接“正”极，红表笔接“负”极时，电阻⽰数较⼩，反之电阻⽰数很⼤，由此可判断出⼆极管的正、负极．*注意事项：（1）因为表头是多⽤的，⽽电流必须从其正接线柱流⼊，表内⼜有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，⽽⿊表笔与电池正极相连。

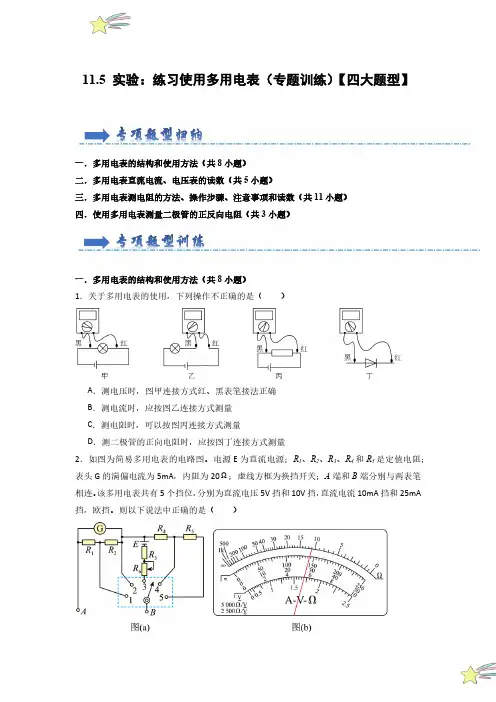

11.5 实验：练习使用多用电表（专题训练）【四大题型】一．多用电表的结构和使用方法（共8小题）二．多用电表直流电流、电压表的读数（共5小题）三．多用电表测电阻的方法、操作步骤、注意事项和读数（共11小题）四．使用多用电表测量二极管的正反向电阻（共3小题）一．多用电表的结构和使用方法（共8小题）1．关于多用电表的使用，下列操作不正确的是（ ）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的正向电阻时，应按图丁连接方式测量2．如图为简易多用电表的电路图。

电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。

该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA 挡，欧挡。

则以下说法中正确的是（ ）A．多用电表的B端应与黑色表笔相连接B．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C．开关接1时比接2时电表量程小D．若要使用直流电压5V挡，则换挡开关应与5相连3．（多选）某同学练习使用多用电表分别测量如图电路中小灯泡L的电压、电阻与电流。

以下测量中多用表与电路的连接正确可行的是（ ）A．S闭合，红表笔接a，黑表笔接b，测L两端电压B．S闭合，红表笔接a，黑表笔接b，测L的电阻C．S断开，红表笔接a，黑表笔接b，测L的电阻D．S断开，红表笔接c，黑表笔接d，测流经L的电流4．（多选）关于多用电表和电阻率，下列说法正确的是（ ）A．用多用表测电压、电流和电阻时，电流都是从红表笔流入B．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的C．电阻率反映导体的导电性能，电阻率越大，导电性能越好D．常用的导线是用电阻率较小的铝、铜材料做成的5．如图甲为简易多用电表原理图，表头G的满偏电流为250μA，内阻为480Ω。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

教学过程一、复习预习1.预习内容:闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1。

多用电表的外观:（1）表盘:多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

外形如图,正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分.（2）挡位:多用电表正面下半部为选择开关,它的四周刻有各种测量项目和量程。

包括直流电流、直流电压、交流电压、电阻。

（3）其他:欧姆调零旋钮，指针定位螺丝和测试笔的插孔。

2.多用电表的使用：（1）多用电表使用完毕，表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。

（2）红黑表笔的接法:无论选择何种档位,都要确保电流从红笔流入多用电表,从黑笔流出。

（3）档位的选择：在不超过量程的基础上尽可能使用小量程。

（4）欧姆档的使用：①内部构造：如图所示②操作步骤a.机械调零b.选择合适的欧姆档，将红黑表笔短接，进行欧姆调零，使指针指向0刻度（位于表盘的右侧）c.测电阻时,指针必须指在中值电阻附近，否则要重新选择欧姆档d.更换欧姆档位后必须重新进行欧姆调零3.多用电表的读数（1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线,只是“50”相当于“5 mA”。

（2）欧姆档的读数：读数×倍率（3）二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极。

4.注意事项(1）忌不调零就使用多用电表。

(2）忌搞错连接方式,测电压需并联,测电流需串联。

（3）忌搞反直流电流方向,直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。

(4)忌用手接触测试笔的金属杆,特别在测电阻时.(5)忌不进行欧姆表调零,就用多用电表测电阻值。

(6）忌只看读数不乘倍率.(7)改换欧姆挡量程后，忌不重新调零.（8）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档.（9）不论使用哪一挡位，电流必须从红表笔流入多用电表,从黑表笔流出。

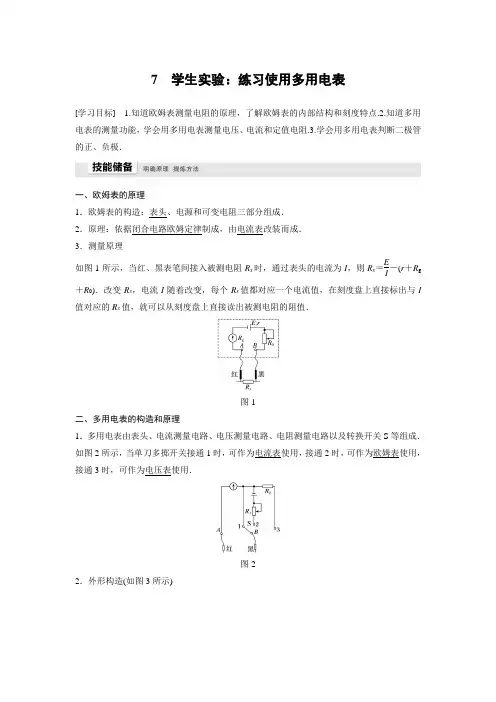

7 学生实验：练习使用多用电表[学习目标] 1.知道欧姆表测量电阻的原理，了解欧姆表的内部结构和刻度特点.2.知道多用电表的测量功能，学会用多用电表测量电压、电流和定值电阻.3.学会用多用电表判断二极管的正、负极．一、欧姆表的原理1．欧姆表的构造：表头、电源和可变电阻三部分组成． 2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理如图1所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流为I ，则R x ＝E I－(r ＋R g ＋R 0)．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．图1二、多用电表的构造和原理1．多用电表由表头、电流测量电路、电压测量电路、电阻测量电路以及转换开关S 等组成． 如图2所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．图22．外形构造(如图3所示)图3(1)表头①多用电表的上半部是表头，表盘最下一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，其余刻度是均匀的，共用一条刻度线，但标有不同的数值．②表头的下部有一个定位螺丝S，使用前应先检查指针是否指在左边“0”刻度线处，如有偏差，则用小螺丝刀旋动定位螺丝，使指针回到“0”刻度线处．(2)选择开关选择开关位于多用电表的下半部的中心部位，分为直流电压(V)、交流电压()、直流电流(A)、电阻(Ω)四个区域，每个区域又有着若干个量程或倍率．(3)电阻挡的调零旋钮T.(4)两个插孔．测量时，红表笔要插入＋插孔、黑表笔要插入－插孔，并通过转换开关接入与待测量相应的测量端．三、练习使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．(3)注意：①测电阻必须把待测电阻隔离．②合理选择量程，使指针尽可能指在中值附近．③如果指针偏转角度过小，则在表盘左侧刻度密集处，则应更换较大的倍率重新测量．④切记换挡需重新进行欧姆调零．⑤读数时应乘以相应的倍率．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．4．用多用电表判断二极管的正、负极(1)认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极．图4特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)．(2)判断二极管的正、负极①选择电阻挡的适当量程，让两表笔分别接触二极管的两根引线，测出电阻值．②变换两表笔位置，再次与二极管的两根引线接触，测出电阻值．③电阻较小时接触黑表笔的一端是正极，另一端是负极．5．注意事项(1)使用前要观察指针是否指在左侧“0”刻度线处，否则要进行机械调零．(2)电流进出电表的流向都是从红表笔流入，从黑表笔流出．(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(4)各项测量完成后都应将选择开关旋至“OFF”处或交流电压的最大量程处，长期不用应把表内电池取出.一、欧姆表测电阻的原理1．原理如图5所示图5当两表笔间接测量电阻R x 时(如图丙所示)由闭合电路欧姆定律得I ＝E r ＋R g ＋R 0＋R x得R x ＝E I －(R 0＋r ＋R g )，因R x 与I 不成正比，所以欧姆表的刻度不均匀． 当R x ＝r ＋R g ＋R 0＝R 内时，电流I ＝E R x ＋R 0＋R g ＋r ＝I g 2，此时电流表指在刻度盘的中央，该电阻叫中值电阻．2．欧姆表表盘的刻度标注刻度标注方法 标注位置 “0 Ω” 红、黑表笔短接，调节调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻 R x 中＝r ＋R 0＋R g ＝r 内 刻度盘正中央“R x ”红、黑表笔接R x ，I x ＝E (r ＋R 0＋R g )＋R x ，R x 与I x 一一对应与R x 对应电流I x 处3.欧姆表刻度盘特点 (1)I 与R x 不成比例，欧姆表的刻度不均匀．(2)欧姆表偏角(偏角是指相对零电流位置或左端的“0”刻度而言的)越大，表明被测电阻阻值越小．例1 若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为______ Ω.待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________ Ω.若指针指在满刻度的34处，则待测电阻的阻值为________ Ω.答案 300 300 100解析 将红、黑表笔短接，调节调零电阻的阻值，当电流表指针满偏时I g ＝E R g ＋r ＋R 0， 欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300 Ω. 当电流为12I g 时，有12I g ＝E R 内＋R x 1， 即R 内＋R x 1＝2E I g＝600 Ω，故R x 1＝300 Ω. 当电流为34I g 时，有34I g ＝E R 内＋R x 2， 即R 内＋R x 2＝4E 3I g＝400 Ω， 故R x 2＝100 Ω.针对训练 把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图6所示，现备有如下器材：图6A ．电源E ＝3 V(内阻不计)；B ．变阻器0～100 Ω；C ．变阻器0～500 Ω；D ．红表笔；E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________；电流表3 mA 刻度处换成电阻刻度，其电阻值应为________．答案 (1)C (2)N M (3)1 000 Ω 500 Ω解析 (1)两表笔直接接触时，调节变阻器的阻值使电流达到满偏，则有I g ＝E R g ＋R 0，解得R 0＝400 Ω，故变阻器应选C.(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M 端．(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.电流I′＝3 mA时，有I′＝ER g＋R0＋R x′，解得R x′＝500 Ω.二、多用电表测电流、电压和电阻例2在“练习使用多用电表”的实验中：(1)某同学连接的电路如图7所示．图7①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是______的阻值；③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若________．A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源) (2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2串联的总电阻．③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A 错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B 错误；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C 错误；电池使用时间太久，电动势减小，内电阻变大，虽然完成调零，但测量值将比真实值偏大，D 正确．三、多用电表的读数1．读数时要注意读表盘上的哪条刻度线：欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．2．电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．例3 如图8所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图8(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是_____(选填“×10”“×100”或“×1 k ”)．(2)用此多用电表进行测量，当选用量程为50 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为______ mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为_____ V. 答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k ”的欧姆挡．(2)选50 mA 电流挡，则每一小格表示1 mA ，测量的精确度为1 mA ，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1 mA(此时为15估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时估读)，指针对应的读数为6.2 V.应为12四、测量二极管的正、反向电阻判断二极管的极性例4某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数．(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关旋转到________位置．答案(3)短接(4)红黑(5)中央(6)“OFF”挡或交流电压最高挡五、用多用电表判断电路故障1．电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．2．欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．例5在如图9所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图9(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合的情况下，若测得5、6两点间的电压接近电源的电动势，则表明_______可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤：_____________________________________________________________________________. 答案 (1)电压 欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，若电阻为无穷大，表明小灯泡有故障．解析 (1)用多用电表欧姆挡测电阻时必须将其从电路中断开，在连接点1、2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．(2)在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．(3)把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的.1．(多选)欧姆表的内部电路如图10所示，已知电流计的电阻为R g ，滑动变阻器接入电路的阻值为R 0，电源的电动势和内阻分别为E 、r .下列说法正确的是( )图10A ．欧姆表的工作原理是闭合电路的欧姆定律B ．电路图中左侧的表笔为黑表笔C ．欧姆表表盘的最左端为欧姆“0”刻度D ．欧姆表表盘的中间刻度值为R 中＝r ＋R g ＋R 0答案 AD解析 欧姆表是根据闭合电路的欧姆定律制成的，A 正确；电流从黑表笔出，红表笔进，B错误；“∞”刻度在刻度盘的左端，C 错误；当欧姆表指针指在中间位置时，I g 2＝E R 0＋R g ＋r ＋R x ，I g ＝E R 0＋r ＋R g，所以R x ＝R g ＋R 0＋r ，即中间刻度值为R 中＝r ＋R g ＋R 0，D正确．2．把一个满偏电流为3 mA 的电流表改装成欧姆表，其中电源电动势为3 V ．在测电阻时，电流表指针指在表盘上2 mA 处，在改成相应的电阻刻度时，应是( )A ．250 ΩB ．500 ΩC ．1 000 ΩD ．1 500 Ω答案 B解析 当电流表满偏时，欧姆表的内阻为R 内＝E I g ＝33×10－3Ω＝1 000 Ω，当电流表指针指在表盘上2 mA 处时，整个回路的电阻R x ＋R 内＝E I ＝32×10－3Ω＝1 500 Ω，所以R x ＝500 Ω，选项B 正确．3．如图11所示，一多用电表的选择开关指在电阻“×1”挡，此时的测量值为________；选择开关指在直流250 V 电压挡，此时的测量值为________，选择开关指在直流10 V 电压挡，测量值应该为______，选择开关指在直流100 mA 电流挡，测量值应该为________．图11答案 4 Ω 200 V 8.0 V 80 mA4．小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图12中虚线所示．图12(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：A ．将选择开关转至________(填“×1”“×10”或“×1 k ”)挡；B ．将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)．(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________ Ω. 答案 (1)×10 欧姆调零 (2)1305．某照明电路出现故障，其电路如图13甲所示，该电路用标称值12 V 的蓄电池做电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50 V 挡检测故障，他将黑表笔接在c 点，用红表笔分别探测电路的a 、b 点．图13(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________ V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．答案(1)11.5(11.4～11.6均可)蓄电池(2)小灯1．以下是欧姆表原理的电路示意图，正确的是()答案 C解析选项B的欧姆表中没有可调电阻，B错；选项A、D电流表的负极接到了电源的正极，A、D错；红表笔应接电源的负极，黑表笔应接电源的正极，C对．2．(多选)下列关于多用电表欧姆挡的说法，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度线越疏B．红表笔是与表内的电源正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案CD解析由I＝Er＋R＋R g＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不均匀的，刻度值越大处刻度线越密，故A错误；在欧姆表内部黑表笔接的是电源的正极，故B错误；测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻，故C正确；当指针指在刻度盘的中间刻度附近时，测量的数据误差最小，所以为了减小误差，应尽量使指针指在中间刻度附近，故D正确．3．图1中关于多用电表的使用，下列操作正确的是()图1A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案 B解析测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，A项错误；测电阻时，应将电阻从电路中隔离出来，C项错误；由于黑表笔接的是内部电源的正极，所以测二极管的反向电阻时，红表笔应接二极管的正极，D项错误．4．(多选)(2021·辽宁省实验中学高二上月考)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，正确的判断和做法是()A．这个电阻阻值较小B．为了把电阻测得更准确一些，应换用“×1”挡，重新测量C．为了把电阻测得更准确一些，应换用“×1 k”挡，重新测量D．换挡之后不需要欧姆调零，可直接测量答案AB解析因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，说明电阻阻值较小，为了准确测量，应换用小挡位，A、B正确，C错误；换挡之后需进行欧姆调零，D错误．5．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω答案 A解析 设欧姆表的内阻为R 内，由闭合电路欧姆定律知：3×10－3 A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω，故选A.6．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x ，以下给出的是可能的操作步骤，其中S 为选择开关，P 为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________．a ．旋转S 使其尖端对准欧姆挡×1 kb ．将两表笔分别连接到被测电阻的两端，读出R x 的阻值后，断开两表笔c ．旋转S 使其尖端对准欧姆挡×100d ．将两表笔短接，调节P 使指针对准刻度盘上欧姆挡的零刻度，断开两表笔e ．旋转S 使其尖端对准交流500 V 挡，并拔出两表笔根据图2所示指针位置，此被测电阻的阻值约为________Ω.图2(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________．A ．测电阻时如果指针偏转角过大，应将选择开关拨至倍率较小的挡位，重新调零后测量B ．测量电路中的某个电阻，应该把该电阻与电路断开C ．测量阻值不同的电阻时都必须重新调零D ．测量结束后，应把选择开关拨到OFF 挡或交流电压最高挡答案 (1)adbe 1.5×104 (2)ABD7．某实验小组的同学利用如图3所示电路进行实验，使用的器材有：多用电表、电压表(量程5 V ，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干．图3(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，________________；(2)将图中多用电表的红表笔和__________(选填“1”或“2”)端相连，黑表笔连接另一端；(3)若多用电表挡位调到电阻“×100”挡测量，指针偏转角度过小，应换________挡(选填“×10”或“×1 k”)；(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图4甲所示，这时电压表的示数如图乙所示．多用电表和电压表的读数分别为____________和______________．图4答案(1)进行欧姆调零(2)1 (3)×1 k(4)15 kΩ 3.60 V解析(1)欧姆表使用前一定要进行欧姆调零．(2)电流从红表笔流入多用电表，从黑表笔流出多用电表；电流从电压表正接线柱流入，故红表笔接“1”，黑表笔接“2”．(3)欧姆表的指针偏角过小，说明待测电阻的阻值较大，即所选的倍率过小，应选择大一挡的倍率，所以应该换用“×1 k”挡．(4)欧姆表读数＝倍率×表盘读数，即1 k×15 Ω＝15 kΩ；电压表最小分度为0.1 V，故读数为3.60 V.8．多用电表表头的示意图如图5所示，在正确操作的情况下：图5(1)若选择开关的位置如图所示，则测量结果为______ Ω.(2)若选择开关的位置如箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________.A．重新机械调零B．重新欧姆调零C．调到“×1 kΩ”倍率D．调到“×10 Ω”倍率E．红、黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值(3)测量结束后，应将选择开关拨到______________________________________________．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从_________(填“红”或“黑”)色表笔经________(填“正”或“负”)插孔流入电表．答案(1)3 400(2)CBE(3)OFF挡或交流电压最高挡(4)红正解析(1)题图所示指针读数为34 Ω，又因欧姆挡倍率为“×100”，故测量结果为34 Ω×100＝3 400 Ω.(2)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，说明指针示数偏大，所选倍率太小，为准确测量电阻，应调到“×1 kΩ”倍率，然后进行欧姆调零，再测电阻阻值，故步骤应该依次为CBE.(3)测量结束后，应将选择开关拨到OFF挡或交流电压最高挡．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从红色表笔经正插孔流入电表．9．在如图6所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V0.3 A”．闭合开关S后，无论怎样移动滑片P，A、B灯都不亮．图6(1)①用多用电表的直流电压挡检查故障，量程应该选________．A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是________．A．B灯丝断路B．A灯丝断路C．d、e间断路D．B灯被短路(2)接着用多用电表测小灯泡的电阻．测量前，将小灯泡从电路中隔离，将多用电表的选择开关置于测电阻挡的“×1”挡．某次测量结果如图7所示，测得灯泡电阻为________Ω.换掉损坏的元件，电路正常接通．将多用电表选择开关置于“250 mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图所示所指位置上，则通过灯泡的电流是________mA.图7答案(1)①B②B(2)717510．图8(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图8(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R 6的使用，下列说法正确的是________(填正确答案标号)．A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C ．使用电流挡时，调整R 6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R 1＋R 2＝________Ω，R 4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B 端是与“1”相连的，则多用电表读数为__________；若此时B 端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA 1．10 kΩ 2.94 V解析 (1)电流从黑表笔流出多用电表，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整指针定位螺丝，使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，则R 4两端电压为0.88 V ，由串联电路中电压与电阻成正比知：R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.94 V.。

《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。

2、学会正确使用多用电表测量电压、电流和电阻。

3、掌握使用多用电表测量二极管的正负极性和好坏。

二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。

表头是一个灵敏电流计，其满偏电流和内阻一般都很小。

测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。

2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。

测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。

3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。

当红黑表笔短接时，调节调零电阻使表头指针满偏。

当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。

三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。

注意区分直流电压、直流电流、交流电压、电阻等刻度线。

2、机械调零使用前，先检查表针是否停在左端零刻度处。

若不在，应调节机械调零旋钮，使表针指零。

3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。

测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。

4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。

（2）读取电压值，注意选择的量程和对应的刻度线。

5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确读取多用电表的测量数据，并能进行简单的数据处理和误差分析。

4、培养学生的实验操作能力、观察能力和数据分析能力，提高学生的科学素养和实践能力。

二、学习重难点1、重点（1）多用电表的结构和功能。

（2）多用电表测量电压、电流和电阻的方法和操作步骤。

2、难点（1）多用电表测量电阻时的调零和倍率选择。

（2）多用电表测量数据的读取和误差分析。

三、学习方法1、实验探究法：通过亲自动手操作实验，探究多用电表的使用方法和技巧。

2、小组合作法：以小组为单位进行实验操作和讨论交流，共同解决实验中遇到的问题。

3、自主学习法：在实验前，学生自主预习教材和相关资料，了解多用电表的基本原理和使用方法。

四、学习过程1、实验准备（1）器材准备：多用电表、直流电源、小灯泡、电阻箱、导线若干。

（2）知识准备：复习电学基础知识，如电压、电流、电阻的概念和测量方法。

2、多用电表的结构和功能（1）观察多用电表的外观，了解其表盘、旋钮、插孔等结构。

（2）认识表盘上的刻度和量程，包括电压量程、电流量程和电阻量程。

（3）了解多用电表的测量功能，如测量直流电压、直流电流、交流电压、电阻等。

3、多用电表测量电压（1）将多用电表的选择开关拨到直流电压档，并选择合适的量程。

（2）将多用电表的红表笔和黑表笔分别与电源的正负极相连，读取测量数据。

（3）改变电源的电压，再次测量，并记录数据。

4、多用电表测量电流（1）将多用电表的选择开关拨到直流电流档，并选择合适的量程。

（2）将多用电表与电路串联，红表笔接电流流入端，黑表笔接电流流出端，读取测量数据。

（3）改变电路中的电阻，再次测量电流，并记录数据。

5、多用电表测量电阻（1）将多用电表的选择开关拨到电阻档，并选择合适的倍率。

（2）进行欧姆调零，即将红黑表笔短接，调节调零旋钮，使指针指在电阻刻度的零刻度线处。

多用电表的使用报告学生实验：练习使用多用电表学生姓名：小组成员：【实验目的】1．了解多用电表的结构和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．【实验原理】1．表盘多用电表可以用来测量、、等，并且每一种测量都有几个量程．外形如图1所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮，机械调零旋钮和测试笔的插孔．刻度线有三条：最上为，中间为，下为交流2.5V专用．2．挡位多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为挡，由于并联阻值的大小不同，量程也不同，______的量程较大．(2)当S接通5或6时，表头与电阻串联，此时为挡，由于串联的阻值不同，______的量程大．(3)当S接通3或4时，接通内部电源，此时为【使用步骤】一、准备1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整______________使指针指零．3．将红、黑表笔分别插入“＋”“－”插孔．二、测电压和电流4．将选择开关置于直流电压________挡，测1.5V干电池的电压．5．将选择开关置于交流电压________挡，测220V的交流电压．6．将选择开关置于直流电流________挡，测量1.5V干电池与200Ω电阻串联回路的电流．三、测电阻1．__________：调节欧姆表调零螺丝，使指针指向______；2．将红、黑表笔分别插入“”、“”插孔XXX：将选择开关置于欧姆表某一挡后，红、黑表笔，调节旋钮使指针指向________的零刻度（即右端“0”）．4.将红黑表笔分别接触电阻的两端，读出电阻的阻值。

（注意表盘的读数乘以即为被测电阻的阻值）5.若需要测量其他电阻，换挡后，重新，再进行测量。

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和工作原理。

2、掌握多用电表测量电压、电流和电阻的操作方法。

3、学会正确读取多用电表的测量数据。

4、培养学生的实验操作能力和数据处理能力。

二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的操作步骤。

（2）正确读取多用电表的测量数值。

2、难点（1）理解多用电表测量电阻的原理。

（2）多用电表的量程选择和换挡操作。

三、学习资源多用电表、干电池、小灯泡、定值电阻、导线若干四、学习过程1、知识回顾（1）复习初中所学的电流表、电压表的使用方法和读数规则。

（2）回顾电阻的概念和测量电阻的基本方法。

2、多用电表的结构和原理（1）观察多用电表的表盘，认识刻度线和量程选择开关。

（2）讲解多用电表测量电压、电流和电阻的原理。

3、测量电压（1）将多用电表的量程选择开关拨到合适的电压量程。

（2）将红、黑表笔分别接触电源的正、负极，读取电压数值。

4、测量电流（1）将多用电表串联在电路中，选择合适的电流量程。

（2）闭合电路，读取电流数值。

5、测量电阻（1）将多用电表的量程选择开关拨到电阻量程。

（2）进行欧姆调零，使指针指在欧姆刻度线的零刻度处。

（3）将红、黑表笔分别接触电阻的两端，读取电阻数值。

6、数据记录与处理（1）设计实验数据记录表格，记录测量的电压、电流和电阻值。

（2）对测量数据进行分析和处理，计算平均值和误差。

7、误差分析（1）讨论可能导致测量误差的原因，如量程选择不当、读数误差等。

（2）提出减小误差的方法和措施。

8、实验拓展（1）尝试用多用电表测量二极管的正反向电阻。

（2）探究不同电阻值对电路中电流和电压的影响。

五、学习评价1、完成实验操作，能够正确使用多用电表测量电压、电流和电阻。

2、准确记录实验数据，并能进行合理的处理和分析。

3、能够对实验中的误差进行分析，并提出改进措施。

4、积极参与实验讨论，能够与同学合作完成实验任务。

六、课后作业1、完成实验报告，总结实验过程中的收获和体会。
