电气火灾监控设备JBF-62S30使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书!青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录第一章系统概述 (4)1.1 特点 (4)1.2 参数 (5)1.3 外形尺寸 (5)1.4 结构介绍 (6)1.5指示灯及按键 (7)1.6 执行标准 (7)第二章安装调试步骤 (8)2.1 系统安装要求 (8)2.2 接线说明 (8)2.3现场调试 (8)第三章监控设备主要功能 (10)第四章监控设备显示说明 (11)4.1 监控设备正常监视状态 (11)4.2监控报警信息 (11)第五章监控设备操作 (13)5.1系统查询 (13)5.1.1 查询注册地址 (13)5.1.2查询系统单元配置 (14)5.1.3 查询历史记录 (14)5.1.4 查询组网控制器 (15)5.1.5 查询注释信息 (15)5.1.6 查询部件参数 (15)5.1.7 查询分体式部件参数: (16)5.1.8 查询分体式实时值 (16)5.2 测试菜单 (17)5.2.1 回路状态信息浏览 (17)5.2.2 回路电流信号浏览 (18)5.2.3 现场部件数据查询 (18)5.2.4 回路部件电流信号值 (19)5.2.5 现场部件类型及版本 (19)5.2.6 用户密码及授权管理 (19)5.3 设置菜单 (20)5.3.1 时间设置 (20)5.3.2 设置部件屏蔽 (20)5.3.3 设置打印机 (21)5.3.4 打印历史记录 (21)JBF-62S60电气火灾监控设备使用说明书V1.05.3.5 设置部件参数 (22)5.3.6 设置分体式部件参数 (22)5.4 安装设置菜单 (23)5.4.1 回路部件自动登记 (23)5.4.2 回路部件手动登记 (24)5.4.3 设置本机地址 (24)5.4.4 定点编址 (25)5.5 系统设置菜单 (26)5.5.1 系统配置 (26)5.5.2 清除处理 (26)5.5.3 设置密码 (27)5.5.4 设置语言 (27)5.5.5 运行模式 (27)5.4.6 设置试用期 (28)5.4.7 WIFI管理 (28)5.6 帮助菜单 (29)第六章探测器 (30)6.1 JBF62E系列组合式电气火灾监控探测器 (30)6.1.1 功能概述 (30)6.1.2 主要功能 (30)6.1.3 主要参数 (31)6.1.4 结构尺寸 (31)6.1.5 安装与布线 (33)第七章常见故障分析及维护 (35)7.1 故障处理 (35)7.2 保养维修 (35)7.3 安全使用及注意事项 (35)第一章系统概述青鸟消防股份有限公司生产的JBF-62S30型电气火灾监控设备(以下简称为监控设备)是基于防火探测报警器的报警、监视、控制和管理的工业级软硬件系统。

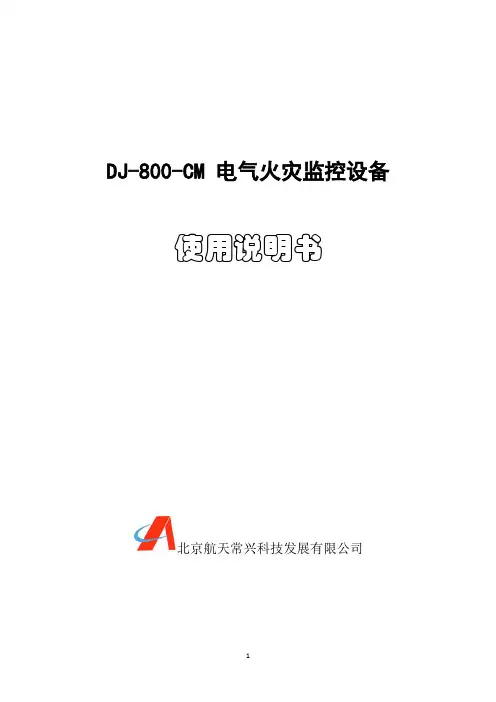

DJ-800-CM 电气火灾监控设备使用说明书北京航天常兴科技发展有限公司1 简介DJ-800-CM电气火灾监控设备用于对监控探测器集中监控,通过485总线与1路、4路监控探测器相连,构成集散式电气火灾监控系统。
监控系统由漏电探测器、温度探测器及电源、通讯检测电路和监控软件组成。
监控设备实时接收探测器发送的漏电、温度信号,并在屏幕上实时显示,并具备对探测器的复位控制。
在漏电报警及电源和通讯发生故障时,在机柜指示灯和屏幕上同时发出声光报警信号,在屏幕上显示漏电(温度)值,并具有数据存储、查询、打印和报警控制信号输出等功能。
2 功能2.1监控报警功能监控设备能接收多台漏电探测器的漏电、温度信息,报警时发出声光报警信号,同时机柜上[漏电报警]指示灯亮,显示屏指示报警部位及漏电、温度值,记录报警时间,并以保持,直至探测器进行了复位操作,也可按[复位]键远程对探测器实现复位。
对于声音报警信号可以使用消音键手动消除。
2.2控制输出功能当被监测回路漏电报警时,控制输出继电器吸合,当报警取消后,控制输出继电器释放。
此接点信号,可用于控制被保护电路或其它设备。
2.3 故障报警功能通讯故障报警:当监控设备与所接的任一台探测器之间发生通讯故障时,监控画面中相应的探测器显示黄框,同时机柜上[通信故障]指示灯亮,并发出通讯故障信号报警声音,由此可确定与哪台探测器的通讯发生了故障。
当主电源故障或UPS故障时,也发出声光故障报警信号,同时机柜上[主电故障]或[备电故障]指示灯亮,并可进入相应的视窗查看详细信息并可解除报警声响。
2.4自检功能检查系统中所有的状态指示灯、报警音设备是否正常。
显示出整个监控系统的组成,各探测器的自检值。
2.5 数据存储打印功能当发生漏电、故障报警时,存储报警、故障信息在数据库中,供查询。
提供多种数据查询方法,可便捷、快速查到需要的信息,并可打印输出。
3 设备安装按照系统施工规范安装探测器和敷设485通讯电缆,将485电缆经RS485485/RS232转换器接入监控设备,并接好控制输出信号线和电源。

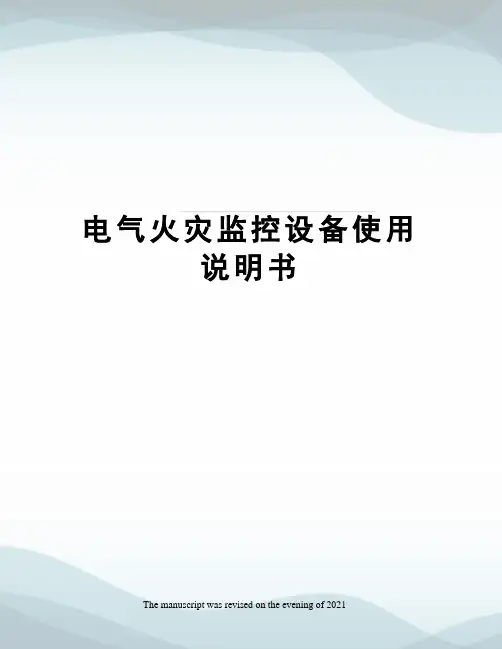

电气火灾监控设备使用说明书The manuscript was revised on the evening of 2021**型电气火灾监控设备安装使用说明书成都安吉斯智能设备有限公司一、概述因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举,为了有效减少电气火灾,**型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品,具有高智能、小型化、多功能、高可靠性、简单实用等特点,该控制器采用模块化组板技术,优化了人机接口界面,同时具有一定的控制功能,这一切使整个系统易于安装、调试及维护。
**型电气火灾监控设备可配接我公司的**型电气火灾探测器和其他任意厂家的电气火灾探测器,组成大容量电气火灾探测报警系统,系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备,可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
二、控制器构成、工作原理、主要技术指标控制器由主机板、电源及显示板组成,其构成框图如下:图一、控制器构成框图工作原理:电源电路主要由主供电电路和备电电路组成,主电工作的同时对备电进行充电,当电池充满时,自动转换为浮充状态,抵消电池的自放电,保证电池供电时的容量。
主机电路由单片机、程序存储器、接口扩展电路组成。
单片机采用78E58B,功能强,指令丰富,是广为应用的优秀机种。
程序存储器64K。
人机对话电路主要由按键输入电路,时钟电路,显示驱动电路及数码管显示电路。
通过这些电路可输入操作指令,输出报警或指示信息。
监控设备采用模块化结构设计,主机板和回路板通过CAN总线通讯,壁挂式结构可接4个监控回路,监控回路最大可扩展至16路。
回路板和探测器之间采用两总线RS485通讯,每个回路可接63支我公司的**型电气火灾探测器,组成大容量电气火灾探测报警系统。
接口电路的输入信号经AD转换后或数字解码后送入单片机进行处理。
主要技术指标:1、监控设备结构采用壁挂式机箱,可配接探测器容量为63×4=252支探测器,监控设备最大可配接探测器数量为63×16=1008支探测器。

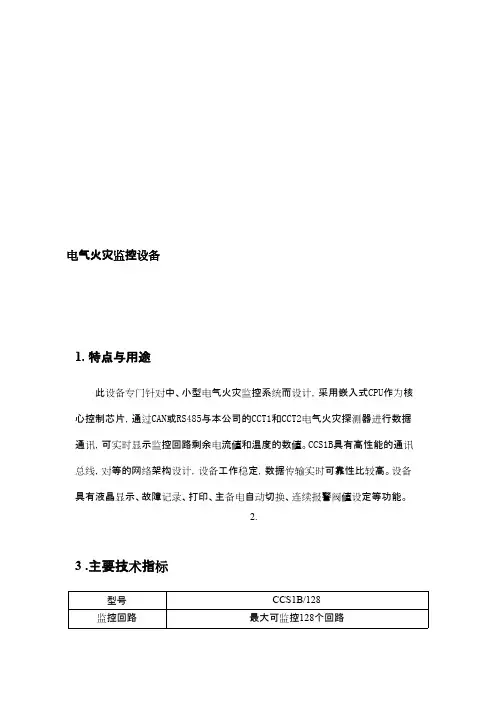

电气火灾监控设备1.特点与用途此设备专门针对中、小型电气火灾监控系统而设计,采用嵌入式CPU作为核心控制芯片,通过CAN或RS485与本公司的CCT1和CCT2电气火灾探测器进行数据通讯,可实时显示监控回路剩余电流值和温度的数值。
CCS1B具有高性能的通讯总线,对等的网络架构设计,设备工作稳定,数据传输实时可靠性比较高。
设备具有液晶显示、故障记录、打印、主备电自动切换、连续报警阀值设定等功能。
2.3 .主要技术指标型号CCS1B/128监控回路最大可监控128个回路显示屏蓝色背光,五寸,点阵:240*128工作电压交流220V±15% 50Hz存储记录可达9000条,如有需要还可扩展。
通讯方式及距离CAN(距离≤10000米)RS485(距离≤1200米)漏电流报警值30-1000mA温度报警值55-140℃工作环境温度-10℃~40℃相对湿度≤95%,海拔高度≤4500米打印机微型打印机备用电源DC12V 两节12V2.2AH蓄电池可保证断电后工作4小时尺寸400×250×125(长×宽×厚)4. 系统结构及工作原理1)设备显示CCS1B电气火灾监控设备采用全中文液晶显示,用户可以方便快捷地查询系统的火灾报警信息及系统的工作状态信息。
中文菜单操作提示功能使用户能够更快更方便掌握设备的操作方法,只通过查询菜单就能对设备进行操作,面板上发光二极管指示系统的关键状态信息。
设备的原理方框图入下图所示:CCS1B监控设备原理方框图2)设备总线CCS1B监控设备采用无主从方式的二总线网络架构设计,可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、等多种布线方式。
3)数据存储系统具有黑匣子功能,可存储9000条记录,用户可方便地在系统菜单中调出所存储的漏电记录。
这种方式具有先进、可靠、存储记录时间长等优势。
4)数据打印设备采用热敏式打印机,全中文打印监控系统的状态信息,并可根据用户需要,选择打印内容。
TE3001电气火灾监控设备安装使用说明书(Ver.1.0,2018.10)前言电气火灾监控系统是深圳市泰和安科技有限公司为适应工程设计需要而开发的一套系统。
电气火灾监控系统依据GB 50016-2014《建筑设计防火规范》、GB 50116-2013《火灾自动报警系统设计规范》、GB 25506-2010《消防控制室通用技术要求》、GB 14287.1-2014《电气火灾监控系统第1部分:电气火灾监控设备》标准要求而设计,为室内使用设备。
TE3001电气火灾监控设备采用壁挂式结构,模块式设计,具有功能强、可靠性高、配置灵活的特点。
系统采用128×64点汉字液晶显示,全汉字操作及提示界面。
打印机可打印系统所有报警、故障及各类操作的汉字信息。
最大容量为100个地址点,具有全面的现场编程能力。
本安装使用说明书应由专人负责,妥善保管,以备日后查用。
目录1 概述 (4)2 功能 (4)3 特点 (4)4 技术指标 (4)5 配置说明及结构特征 (5)5.1 外观及面板说明 (5)5.2 内部结构说明 (6)5.3外接端子说明 (7)5.4布线要求 (7)5.5接线说明 (7)6 安装与调式 (8)6.1 开箱检查 (8)6.2 监控设备内部配置及连接状况检查 (8)6.3 开机前检查 (8)6.4 安装方法 (8)6.5 外部设备检查 (9)6.6 调试 (9)7 操作说明 (9)7.1 键盘介绍 (9)7.2 键盘的解锁与锁键盘 (9)7.3进入主菜单 (10)7.4查询实时信息 (10)7.4.1报警信息查询 (10)7.4.2联动信息查询 (10)7.4.3故障信息查询 (11)7.4.4屏蔽信息查询 (11)7.5记录查询 (11)7.6登录查询 (11)7.6.1总线部件 (11)7.6.2回路登录信息 (12)7.6.3重新登录 (12)7.7屏蔽操作 (12)7.8用户操作 (13)7.8.1时间设置 (13)7.8.2打印设置 (13)7.8.3系统工作模式 (13)7.8.4密码设置 (13)7.8.5按键声设置 (14)7.8.6联动模式 (14)7.9管理员操作 (14)7.9.1分机网络设置 (14)7.9.2总线设备配置 (15)7.9.3离线设置 (16)7.9.4联动编程 (16)7.9.5恢复出厂设置 (16)7.10复位 (17)7.11查询 (17)7.12自检 (17)7.13 消音 (17)7.14 操作级别设置 (17)8 常见故障及维修 (17)9 日常维护及保修 (18)10 打印机使用说明 (18)请联系我们 (19)1 概述TE3001型电气火灾监控设备(简称监控设备)是根据国家标准GB14287.1-2014《电气火灾监控系统第1部分:电气火灾监控设备》,针对电气火灾进行实时监控的全新系统。
电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的,集报警、监视、控制、管理功能于一体的计算机测控系统。
该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。
该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。
该系统的采用,既极大的提高供电系统的连续性,又能把电气火灾消灭于萌芽状态,对安全用电提供了保障。
电气火灾监控设备是电气火灾监控系统的核心,可以实时地显示被监控回路的各种工作状态。
当系统出现异常时(剩余电流),监控设备将发出声、光报警信号,提醒工作人员注意;并还能显示和记录具体内容。
电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。
型号命名:二、基本功能电气火灾监控设备以ARM微控制器(单片机+嵌入式软件)作总控制器,通过消防RS485连接每台探测器,对系统内所有受控回路的运行状态进行实时监控。
1、报警功能当受控回路发生异常,如:剩余电流故障(漏电),传感器故障等,电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障(漏电),并以声、光报警。
2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障(主电故障、备电电池故障等)时,电气火灾监控设备能够指示出故障类型,并以声、光报警。
3、打印功能当受控回路出现异常(产生、报警)、系统出现故障(通讯线断路、主电故障、备电电池故障等)时,电气火灾监控设备能够指示出故障类型,并以声、光报警的同时,还能够通过打印机自动打印出故障信息报表。
4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态,显示各个受控回路的剩余电流值。

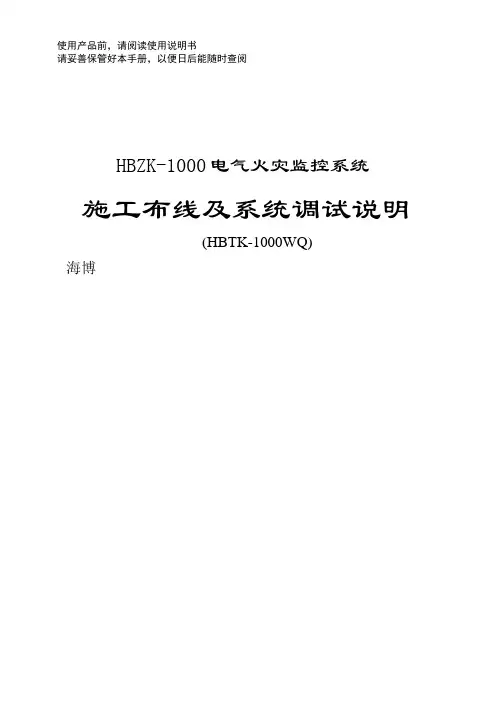

使用产品前,请阅读使用说明书请妥善保管好本手册,以便日后能随时查阅HBZK-1000电气火灾监控系统施工布线及系统调试说明(HBTK-1000WQ)海博目录一、施工布线说明及要求 (2)二、电气火灾监控探测器的安装 (3)三、电气火灾监控设备的安装 (3)四、施工现场接线说明.............. (4)五、HBZH-1000电气火灾监控系统调试说明 (9)六、附表 (16)一、施工布线说明及要求1 布线1.1 电气火灾监控系统的布线,应符合现行国家标准《电气装置工程施工及验收规范》的规定。
1.2 电气火灾监控系统布线时,应根据现行国家标准《火灾自动报警系统设计规范》的规定,检查使用的导线的种类、电压等级是否符合相应的国家标准。
1.3 在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。
在穿线前,应将管内或线槽内的积水及杂物清除干净。
1.4 不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。
1.5 导线在管内或线槽内,不应有接头或扭结。
导线的接头,应在接线盒内焊接或用端子连接。
1.6 敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。
1.7 管路超过下列长度时,应在便于接线处装设接线盒:一、管子长度每超过45m,无弯曲时;二、管子长度每超过30m,有1个弯曲时;三、管子长度每超过20m,有2个弯曲时;四、管于长度每超过12m,有3个弯曲时。
1.8 管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。
1. 9 在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。
1.10 线槽的直线段应每隔1.0一1.5m设置吊点或支点,在下列部位也应设置吊点或支点:一、线槽接头处;二、距接线盒0.2m处;三、线槽走向改变或转角处。
1.11 吊装线槽的吊杆直径,不应小于6mm。
1.12 管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。
345Acrel-6000/B3型电气火灾监控设备安装使用说明书V1.1江苏安科瑞电器制造有限公司危险和警告本设备只能由专业人士进行安装和维护,对于因不遵守本手册说明进行的违规操作所引起的故障,厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。
⏹对设备进行维护操作前,应隔离电源供应。
⏹要用一个合适的电压检测设备来确认电压已切断。
⏹在将设备通电前,应将所有的部件恢复原位。
⏹设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
申明:版权所有,未经本公司之书面许可,此手册中任何段落,章节内容均不得被摘抄、拷贝或以任何形式复制、传播,否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利,恕不另行通知。
订货前,请垂询当地代理商以获悉本产品的最新信息。
目录1.概述 (2)2.基本功能 (2)2.1.监控报警功能 (2)2.2.控制输出功能 (2)2.3.故障报警功能 (2)2.4.自检功能 (2)2.5.报警记录存储查询功能 (2)2.6.电源功能 (2)2.7.远程控制功能 (3)2.8.权限控制功能 (3)3.主要技术参数 (3)3.1.电源 (3)3.2.工作制 (3)3.3.通讯方式 (3)3.4.监控容量 (3)3.5.监控报警项目 (3)3.6.故障报警项目 (3)3.7.控制输出 (3)3.8.自检项目 (3)3.9.事件记录 (4)3.10.操作分级 (4)3.11.使用环境条件 (4)4.设备组成部件 (4)4.1.主要参数及组成部件 (4)4.2.面板元件布置及功能说明 (4)5.安装与调试 (5)5.1.系统示意图 (5)5.2.设备安装 (5)5.2.1.环境 (5)5.2.2.安装方式 (5)5.2.3.设备尺寸 (5)5.3.接线 (6)5.4.单机调试 (6)5.5.系统调试 (7)6.使用说明 (8)6.1设备启动与登录 (8)6.2“隐患”页面操作 (10)6.3“状态”页面操作 (11)6.4“列表”页面操作 (12)6.5“事件”页面操作 (13)6.6“自检”页面操作 (14)6.7“维护”页面操作 (15)7.用户须知 (16)注意:本说明书针对Acrel-6000/B3型电气火灾监控设备及系统软件的使用进行全面介绍,用户使用前应仔细阅读,充分理解设备及系统软件的各项功能,以便正确、规范操作。
电气火灾监控系统的操作方法
电气火灾监控系统的操作方法如下:
1.系统开机
将主机开关打开,开启系统。
2.画面显示
打开监控器,观察监控画面是否正常显示。
3.预警设置
进入预警设置页面,根据实际情况设置预警阈值,如温度、烟雾密度等。
4.数据查询
进入数据查询页面,查看历史数据和实时数据。
5.报警应对
当系统发出报警信号时,进行应对。
根据报警的类型和级别,执行相应的应对措施,如关闭相关设备、通知救援部门等。
6.系统维护
定期对系统进行维护保养,保证系统的正常运行和准确性。
总之,电气火灾监控系统是一项重要的安全监控措施,需要专业人员负责操作和维护。
在实际使用中,要注意对系统进行规范管理和操作,确保设备能够顺利运行并及时发现火灾隐患,提高安全防范能力。
电气火灾监控系统的操作方法
电气火灾监控系统是一种用于监测和报警电气火灾的设备。
一般来说,电气火灾监控系统的操作方法如下:
1. 启动系统:首先需要按照系统使用说明启动电气火灾监控系统。
2. 设置阈值:设置系统的阈值,以便在温度超出设定值时触发报警。
3. 安装传感器:按照系统使用说明安装温度传感器和烟雾传感器等探测器。
4. 监控系统:启动电气火灾监控系统后,系统将开始监控电气设备的温度和烟雾等情况。
5. 报警:当电气设备的温度或烟雾超出设定的阈值时,系统将发出报警信号,提醒用户进行处理。
6. 处理:用户需要根据报警信息进行处理,包括检查电气设备是否存在故障,及时维修或更换设备。
需要注意的是,电气火灾监控系统的操作方法可能因设备品牌和型号而有所不同,用户在使用前需要仔细阅读设备使用说明,并按照说明操作。
同时,对于不熟悉
的操作,建议用户寻求专业人员的帮助。
西安盛赛尔电子有限公司 XI'AN SYSTEM SENSOR ELECTRONICS, LTD.电气火灾监控系统设计使用手册西安盛赛尔电子有限公司电气火灾监控系统设计使用手册本手册重点介绍了盛赛尔公司电气火灾监控系统的设计与使用方法,我们力求使产品的信息做到最新、最准确,希望本手册能满足您对盛赛尔产品的了解。
如有疑问或需要了解进一步的产品信息,请与我们及时取得联系。
盛赛尔部分专利产品900系列火灾报警探测器800系列火灾报警探测器200系列火灾报警探测器P2475/S2475系列声光警报器西安盛赛尔电子有限公司享有并保留一切著作权之专属权利,非经我公司同意,不得对本手册部份或全部从事增删、改编、翻印或仿制之行为。
盛赛尔美国总部3825 Ohio Avenue St.Charles.IL 60174电话: (001)630-377-6580传真: (001)630-377-6495网址: 西安盛赛尔电子有限公司中国.西安高新技术开发区团结南路28号电话: (86 29) 88320119传真: (86 29) 88325110 88332959邮编: 710075网址: 电邮: sales@前 言西安盛赛尔电子有限公司是世界500强之一的霍尼韦尔集团(HONEYWELL)的子公司美国盛赛尔公司(SYSTEM SENSOR)在西安投资兴办的专业火灾探测器生产企业,是目前国内最大的火灾探测器专业生产商,公司全套引进美国盛赛尔公司(SYSTEM SENSOR)的先进技术、工艺、管理系统、质量保证体系和现代化的生产加工设备,生产各类火灾探测器及配套件产品,产品的质量、性能、技术指标均与美国本部完全一致。
公司产品已通过美国UL测试及中国国家消防电子产品质量监督检验中心的检验,主要产品设计都获得了国家专利。
公司已通过ISO9000国际认证(美国UL公司审核)及公安部消防产品合格评定中心的GBT19000质量体系认证,获准使用3C认证标志。
上海创捷电气有限公司电气火灾监控设备7寸触摸屏、挂壁式使用说明书目录1. 电气火灾监控设备概述 (2)2.特点 (3)3.集中监控设备结构分布 (4)4. 集中监控设备外形尺寸 (4)5. 集中监控设备安装尺寸 (5)6. 集中监控设备接线端子说明 (6)7.监控设备面板分布说明 (7)7.1 彩色7寸TFT触摸屏功能说明 (7)7.2 LED状态指示灯功能说明 (8)7.3 按键操作功能说明 (9)8. 菜单功能说明 (10)8.1 菜单结构示意图 (10)8.2 菜单说明 (11)9. 密码权限管理 (12)10.监控设备的连接组网方式 (13)11.主要技术参数 (14)12. 使用和操作 (14)13.保养和维修 (15)14. 运输、储存 (15)15. 其它 (15)1. CJ99-W128电气火灾监控设备概述CJ99-W128电气火灾监控设备(以下简称集中控制设备)是采用微控制器并配以7寸液晶触摸型显示屏和其他外部设备组成,经过二总线与多个监控探测器(现场器件:CJ-系列电气火灾监控探测器、剩余电流互感器)进行通信的装置。
CJ99-W128电气火灾监控系统采用总线制结构设计,通过RS232-487标准通讯协议组构网络(双绞线传输通讯),与多台集中监控设备相联、一台集中监控设备通过二总线与最大监控容量达128点监控探测器相联(可满足各种规模的工程应用),以实现监视配电系统的剩余电流(漏电)预警和报警、过流预警和报警、温度的异常状况、故障识别、报警信息记录及打印等功能。
当配电系统发生故障时,CJ-系列电气火灾监控现场器件设备发出声光报警信号,显示报警数值,同时把其处理的故障信号上传到CJ99-W128集中控制设备进行集中显示并控制,在监控主机发生报警信号,显示报警位置,必要时可控制断路器切断电源,提醒值班人员及时处理,以便及时排除火灾隐患,把可能造成的火灾消除在萌芽状态。
CJ99-W128集中控制设备结构简单、系统工作稳定、功能全面、工作可靠、信号稳定有效、可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
电气火灾监控系统
用户手册
版本:1.0
广东雅达电子股份有限公司
目录
第一章:概述 (3)
第二章:系统简介 (4)
第三章:系统实时数据查看 (12)
第四章:系统历史数据报表查看。
(14)
第五章:电气火灾监控系统日常使用的一般方法 (17)
第一章:概述
系统的数据采集环境ECR是整个系统的核心部分之一,是一个集数据采集、用户管理、变量配置为一体的集成环境,用户可在该环境中完成驱动管理、设备添加,变量配置,通信参数配置等工作。
数据采集环境负责现场设备的数据采集和转换以及工程值的历史数据入库,采集值和工程值之间互相转换采用公式方式完成,驱动程序只需提供采集值即可。
系统管理现场设备驱动,包括加载、卸载、配置驱动;定义实时库变量,获取现场设备数据,在工程值和采集值之间转换;提供其他客户程序访问现场设备接口;存盘历史数据。
使用对象:本手册适用于系统运行人员及管理人员。
图1 运行系统界面
注意;由于本系统使用的是可触控屏进行画面的显示,在未带鼠标的情况下,使用触控笔点击画面相当于使用鼠标的左键,使用触控笔长按某一点时,相当于使用鼠标右键的功能,如果需要进行文字输入可以使用系统自带的软键盘进行操作(以下介绍以使用鼠标操作为例)。
第二章:系统简介
按照本公司提供的软件进行安装,安装完后系统自动在本地磁盘内存入以下文件:
1)Report
2)Server
3)Hmi
系统共包含3个主要的文件夹。
第1)为驱动文件,用户可以不用设置;
第2)为数据库软件采集,包含以下文件
详明1.图标“”为数据库配置文件,用户只需把历史数据存盘路径配置正确,主要是在“D:\eccdata”新建一个名为”eccdata“的文件夹,建好后,历史数据每天都保存在些文件夹中,注:此“D:\eccdata”请勿删除,否则会删除历史数据。
详明2.其中图标“”为数据采集软件,其它的文件用户可以不用点击设置,都是一些配置文件,用户只需点击图标“”,屏幕显示以下画面:
图2 实时库界面
此实时库的作用是采集画面中所有仪表的各项参数为数据,且此数据为动态实时显示。
用户必须开启,否则数据将采集不到且ECC运行系统也不能实时显示数据。
启动实时库方法如下:点击左上角“设备驱动“->”modbus”图标,右键点击启动:如下图所示:
当系统出现以下示图,表示要求用户输入系统员的用户名和密码
点击“文件“->”登录”,系统显示以下画面, 输入用户名:”系统员”,密码:无。
正确输入后点击”确定”。
点击“文件->“修改密码”,在出现的对话框中可以修改相应的密码。
在D盘创建一个文件夹eccdata。
然后点击运行“电气火灾监控系统
\Hmi\OCX”文件夹下的文件“注册控件.bat”。
当用户登录后,用户就可以右键点击”modbus”,再点击”启动全部通道”按钮,当启动完完后,图标显示为红色,如图所示,表示系统进入正常工作状态,数据会逐步被采集上来,系统显示如下画面,用户如果启动之后以防被关闭,可以点击“文件“->”注销“,用户注销后便不能关闭此软件,只有重新登录才可以关闭。
一般情况不允许用户关闭,若用户不想让它显示在桌面上,可以点击右上角”最小化到托
盘“,此画面便进入电脑右下角快键图标””,双击它又会重新回到以上画面。
以上所述便完成了数据库的采集工作.
第3)为人机交互界面,此文件夹用户可以启动ECC运行系统,此文件夹下包含以下文件:
其中图标“”为运行系统,点击图标,屏幕显示以下
上述画面为ECC运行系统,用户只有输入管理员用户名和密码才能关闭此软件,在画面上右键点击显示如下;
在登录对话框中输入用户名:”admin”,密码:无
修改监控画面密码的一般方法:
○1在路径“D:\电气火灾监控系统\Hmi\”中点击“EcMake.exe”启动工程,在打开的画面中点击“文件”->“打开工程”,按路径“D:\电气火灾监控系统\Hmi\Project\电气火灾报警系统\”找到“电气火灾报警系统.ecc”并打开,密码为“yada”。
○2在进入的画面中双击画面左边的“操作员管理”,在弹出的对话框中即可设置不同等级的密码。
当设置完成后保存工程,关闭监视画面,并重新打开,新设置的账户和密码即可生效。
第三章:系统实时数据查看
点击“”进入数据显示画面,
在数据显示画面中“I”表示系统监控到的剩余电流,小圆圈表示通信状态,绿色表示通信正常,红色闪烁表示通讯失败;大圆圈表示现场探测器通信状态,绿色表示正常,红色表示报警状态。
通过点击画面上的“图例说明”可以知道画面中每个图标所代表的意义。
画面中所有数据查询和按键操作均需要一定的权限,在无用户登录情况下,默认为“值班员”权限(只可查看,不可以进行任何的数据查询、按键操作)。
第四章:系统历史数据报表查看。
建议按以下步骤操作
1、点击“历史事件查询”
则进入以下界面
2、,进入如下画面。
通过键盘上的“↑”和“↓”按键或者鼠标来选择需要查询的监控分区的历史数据。
然后通过来读取数据。
并且可以选择数据的时间段
读取过来的数据建议点击来把数据导出为Excel表格来处理。
对于其他历史数据的查询的方法类似上面的介绍。
当系统弹出报警窗口时,如果有操作事件提示则不需要理会,如下图
当系统监控到有异常时,则会出现以报警提示,同时电气火灾监控设备会发出声光报警。
第五章:电气火灾监控系统日常使用的一般方法
由于探测安装的位置不一样,所以探测装置设置的剩余电流的阀值也不一样,对于探测装置剩余电流的阀值和温度的阀值设置请参照国家相关标准。
上面介绍了电气火灾监控系统的一些信息,安装在电气火灾监控设备上的软件已经完成了上面所描述的所有设置操作。
下面将讲述系统日常使用的一般方法。
1、点击桌面上的启动数据库,点击菜单栏上的“文件”->“登录”,
密码:admin,然后鼠标右键点击“modbus2.0”->“启动全部通道”,即可启动实时库进行通讯(启动完成后建议对登录账户进行注销,并点击画面右上角的“缩小到托盘”)。
2、点击桌面上的,进入监视画面,在为进行用户登录的情况下默认
为值班员权限,仅仅可以查看数据,不能进行其他的操作。
一情况下用户名默认为“admin”,密码:无。
3、如果完成相关操作后建议注销当前用户。
当电气火灾监控系统发出声光报
警的时候,根据提示的信息或画面闪烁的图标位置,确定是哪个位置的探测装置报警,值班人员应检查线路是否出现异常。
当现场漏电故障消除以后,按下电气火灾监控设备柜门上的“复位”按键,即可消除报警。
如果按下“复位”按键告警仍未解除,需等待1-2min后再次操作,如果再次操作后报警仍未解除,需检查故障是否排除或者探测装置是否通讯(或是
重启触屏电脑)。
4、当监控到的剩余电流值大于设定阀值时则电气火灾监控设备上的“漏电报
警”灯将亮起来。
无论是出现哪一种故障只要通过画面上显示的位置可以知道是哪一台探测装置出现故障。
在根据指示的位置去检查线路。
