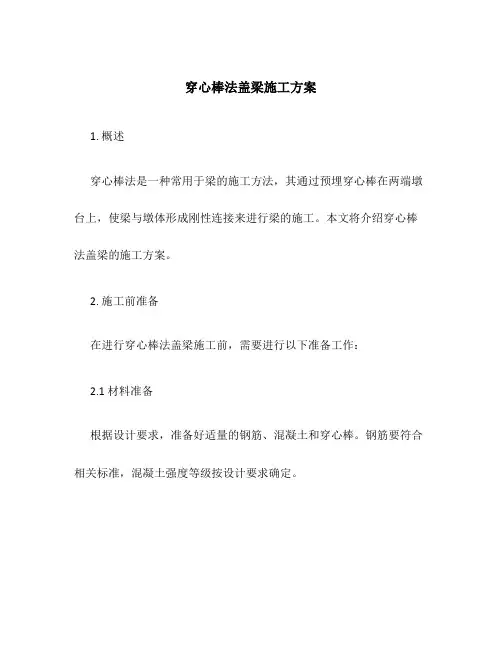

穿心棒法盖梁施工方案
一、工程概况
本合同段起点K30+300，止于K36+900。路线全长6.6公里。合同段内共设置有大桥3座，跨线天桥2座，板通1座，其中东水头大桥的桥墩盖梁使用穿心棒法施工，共计14个盖梁。
二、施工准备
1、技术准备
建立健全现场施工管理制度，做好技术及安全交底，组织现场技术和施工人员熟悉图纸及施工方法，高空作业人员施工前做好上岗培训。同时项目部将派出精干管理人员全程监控施工过程，进场人员详见附表一《进场管理人员表》。
2、材料准备
进场水泥、砂、碎石、钢筋使用经过业主及监理认可的厂商供料，并对其进行现场抽检；混凝土施工配合比已确定并报送监理工程审批。
3、机械设备准备
落实盖梁施工所需的机械设备、工具进场，并对进场机械设备、工具进行运行调试，保证设备正常运行。进场设备详见附表二《进场机械设备数量表》。
三、施工工艺要点
1、盖梁施工工艺
2、测量放样
在盖梁施工前，使用全站仪对在矩形墩内放出墩的中心线及方向线便于底模的安装、水准仪测出墩顶的四角高程以便于底模的标高控制。
3、墩顶凿毛
对墩顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，至露出混凝土粗骨料为准，并用水冲洗干净。标高控制在比设计标高高1cm左右，以便于安装盖梁底模。
4、穿心棒的安装
穿心棒承重原理：在墩身施工时，在距墩顶1.1米两侧0.5米的位置各用薄壁铁桶预留穿心棒的位置，盖梁施工时，吊车配合人工安装穿心棒，然后在穿心上点焊上一块铁平板用来放置千斤顶，为了预防钢棒滚动，可以用钢管把两侧的铁板连接起来。接着安装承重横梁，承重横梁采用工字钢安装在承重千斤顶上, 为防止工字钢侧向倾覆，两根工字钢之间用16mm对拉螺杆穿过工字钢腹板连接，内侧用钢管支撑，对拉螺栓穿过钢管。工字钢上面放一排长4米10×10cm 的方木，方木间距不大于30cm，并与工字钢绑扎牢固。
5、架设底模
模板采用工厂预制的组合式钢模，使用前应进行调校并除锈，待穿心棒安装完毕后开始架设底模，用吊车把拼装好的底模安装就位，待测量人员对底模高程复测后调整底模至设计标高，调整好后对底模进行固定。盖梁底模标高安装施工误差不应大于±5mm, 轴线偏位误差不应大于±10mm, 模板接缝间要垫3mm厚的橡胶条,防止接缝漏浆造成砼面色差或麻面。底模架设完成后，经现场监理确认后方可进行下道工序。
6、钢筋制作安装
钢筋采用现场加工，用吊车安装成型的方式进行。
钢筋进场出厂质量合格证齐全，并按规范规定进行抽样试验，试验合格后再加工使用。使用前应将表面油腻、漆皮等清除干净，钢筋平直，无局部弯折。
钢筋骨架预先在现场绑扎好，再用吊车吊装至盖梁底模上。安装好的钢筋骨架要顺直，主筋及弯起筋的位置、尺寸严格按设计要求，用Ⅰ级钢筋制作时，其末端应做弯钩，弯钩的长度应大于受力主筋直径，且不小于其直径的2.5倍。钢筋笼绑扎时接头错开布置，同一断面的接头不超过该截面钢筋总数的50%，接头断面距离不小于35倍的主筋直径。钢筋焊接采接焊时，双面焊接长度不小于5倍的钢筋直径，单面焊接度不小于10倍的钢筋直径。吊装至盖梁底模上后需交错放置混凝土垫块，以确保达到钢筋保护层的厚度。
安装完成后要求：主筋间距允许偏差±20mm，箍筋间距允许偏差±10mm，钢筋骨架长度允许偏差±10mm，宽度高度允许偏差±5mm，保护层厚度允许偏差±10mm。
7、安装盖梁侧模、端模
侧模、端模采用工厂预制的组合式钢模，使用前应进行调校并除锈，安装前均匀涂刷脱模剂，侧模整体拼装后，模板外侧分上、中、下布置3道横梁，竖向布置间距80cm双排钢管，采用ф16对拉螺杆固定。模板之间的接缝要紧密，加垫橡胶条防止不漏浆。模板各部位支撑、拉杆要稳固。侧模、端模安装完毕后由测量人员测出模板标高，并推算盖梁标高，标识盖梁顶浇筑位置。完毕后检查几何尺寸、轴线位置、顶面高程、模板牢固，确保其位置正确不发生变形，做到不跑模、不
漏浆、不错位。并请监理工程师检验，检验合格后进行混凝土浇筑。
8、支座垫石、挡块
测量人员在盖梁侧模上放大坐标把垫石挡块的位置放出，然后人工绷线预埋垫石挡块的钢筋，钢筋的顶面标高由水准仪控制，待盖梁浇筑完成后再在混凝土面上放出垫石及其挡块的位置，安装模板。
9、砼浇注
砼采用拌合站集中拌合、砼罐车运输、泵车泵送入模。浇注顺序从与墩柱联接部位开始向两端分层浇注，混凝土要连续灌注，水平分层、一次灌成，每层厚度不超过30厘米，在下层混凝土初凝或能重塑前浇筑完上层混凝土。采用插入式振动器振动，振动时宜快插慢拔，振动棒移动距离不超过该棒作用半径的1.5倍；与模板保持5～10cm的距离；避免振动棒碰撞模板，钢筋；插入下层混凝土5～10cm；每一处振动时，应边振动边徐徐提出振动棒。振捣时采用平行式或梅花式，振捣时间控制在25s～40s为宜，同时现场准备备用振动器，万一出现故障，可以迅速更换。浇注过程中设专人检查支架、模板、钢筋的稳固性，发现问题及时处理。
当混凝土不再下沉、混凝土不出气泡、混凝土表面开始泛浆，已将模板边角部位填满充实时表示该层振捣适度。
10、养生及拆模
砼初凝后，用土工布或塑料布覆盖洒水养生。当盖梁混凝土抗压强度达到2.5Mpa以上，并保证不致因拆模而受损坏时，可拆除盖梁侧模板。拆模时，可用锤轻轻敲击板体，使之与混凝土脱离，再用吊车拆卸，侧模拆除后，立即用土工布或塑料布覆盖洒水养生。当盖梁
砼强度达到设计强度80%以上时，拆除承重底模，拆模后，立即用土工布或塑料布覆盖继续洒水养生。
四、质量检验标准
（1）砼表面平整，密实无蜂窝麻面，无露筋和空洞现象，砼强度合格。
（2）检查方法与频率
盖梁检查项目
五、质量控制保证措施
1、质量标准
符合《公路桥涵施工技术规范》、《公路钢筋混凝土工程施工规范》、《公路工程质量检验评定标准》等要求。
2、质量保证措施
（1）模板、支架
①模板、支架具有足够的强度、刚度和稳定性；
②使用定型钢模板板面平整，接缝严密，施工操作方便，拆装容易，确保混凝土表面光洁；
④拆除后的模板、支架进行清理、整修、堆放整齐，并涂刷脱模剂，以便再次使用。
（2）钢筋
