电气主接线形式

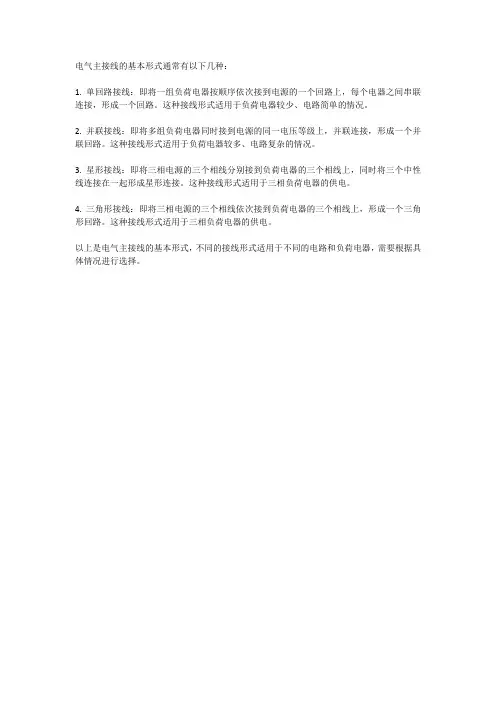

电气主接线的基本形式通常有以下几种：
1. 单回路接线：即将一组负荷电器按顺序依次接到电源的一个回路上，每个电器之间串联连接，形成一个回路。

这种接线形式适用于负荷电器较少、电路简单的情况。

2. 并联接线：即将多组负荷电器同时接到电源的同一电压等级上，并联连接，形成一个并联回路。

这种接线形式适用于负荷电器较多、电路复杂的情况。

3. 星形接线：即将三相电源的三个相线分别接到负荷电器的三个相线上，同时将三个中性线连接在一起形成星形连接。

这种接线形式适用于三相负荷电器的供电。

4. 三角形接线：即将三相电源的三个相线依次接到负荷电器的三个相线上，形成一个三角形回路。

这种接线形式适用于三相负荷电器的供电。

以上是电气主接线的基本形式，不同的接线形式适用于不同的电路和负荷电器，需要根据具体情况进行选择。

(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。

优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。

缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。

适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。

2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。

母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。

应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。

对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。

优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。

当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。

若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。

缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。

适用范围：单母线分段接线，可应用于6～220KV配电装置中。

3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。

当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。

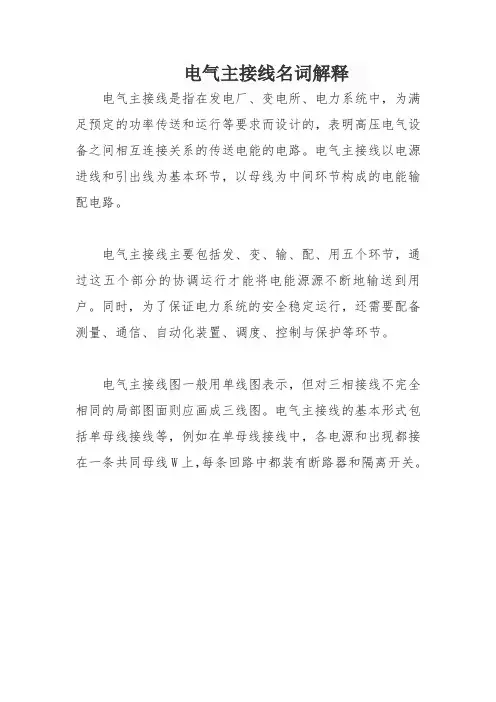

电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。

电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。

电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。

同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。

电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。

电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。

值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。

分为有汇流母线和无汇流母线两大类。

本期我们主要关注有汇流母线的接线方式。

电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。

每条回路中都装有断路器和隔离开关。

紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。

然后在QF2两侧挂上接地线，以保证检修人员安全。

QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：接线简单清晰，设备少投资低，操作方便。

缺点：可靠性不高，不够灵活。

具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。

（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。

QF闭合，母线并列运行：相当于不分段的单母线接线。

若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。

QF断开，母线分列运行：相当于两个不分段的单母线接线。

若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

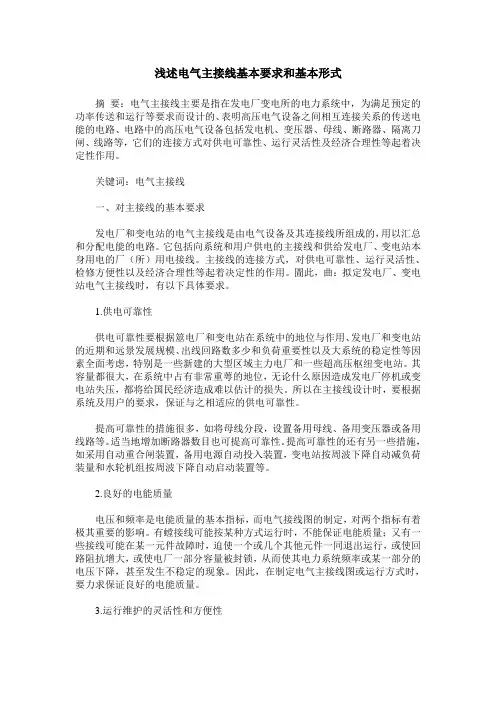

浅述电气主接线基本要求和基本形式摘要：电气主接线主要是指在发电厂变电所的电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

关键词：电气主接线一、对主接线的基本要求发电厂和变电站的电气主接线是由电气设备及其连接线所组成的，用以汇总和分配电能的电路。

它包括向系统和用户供电的主接线和供给发电厂、变电站本身用电的厂（所）用电接线。

主接线的连接方式，对供电可靠性、运行灵活性、检修方便性以及经济合理性等起着决定性的作用。

圊此，曲：拟定发电厂、变电站电气主接线时，有以下具体要求。

1.供电可靠性供电可靠性要根据筮电厂和变电站在系统中的地位与作用、发电厂和变电站的近期和远景发展规模、出线回路数多少和负荷重要性以及大系统的稳定性等因素全面考虑，特别是一些新建的大型区域主力电厂和一些超高压枢纽变电站。

其容量都很大，在系统中占有非常重萼的地位，无论什么原因造成发电厂停机或变电站失压，都将给国民经济造成难以估计的损失。

所以在主接线设计时，要根据系统及用户的要求，保证与之相适应的供电可靠性。

提高可靠性的措施很多，如将母线分段，设置备用母线、备用变压器或备用线路等。

适当地增加断路器数目也可提高可靠性。

提高可靠性的还有另一些措施，如采用自动重合闸装置，备用电源自动投入装置，变电站按周波下降自动减负荷装量和水轮机组按周波下降自动启动装置等。

2.良好的电能质量电压和频率是电能质量的基本指标，而电气接线图的制定，对两个指标有着极其重要的影响。

有螳接线可能按某种方式运行时，不能保证电能质量；又有一些接线可能在某一元件故障时，迫使一个或几个其他元件一同退出运行，或使回路阻抗增大，或使电厂一部分容量被封锁，从而使其电力系统频率或某一部分的电压下降，甚至发生不稳定的现象。

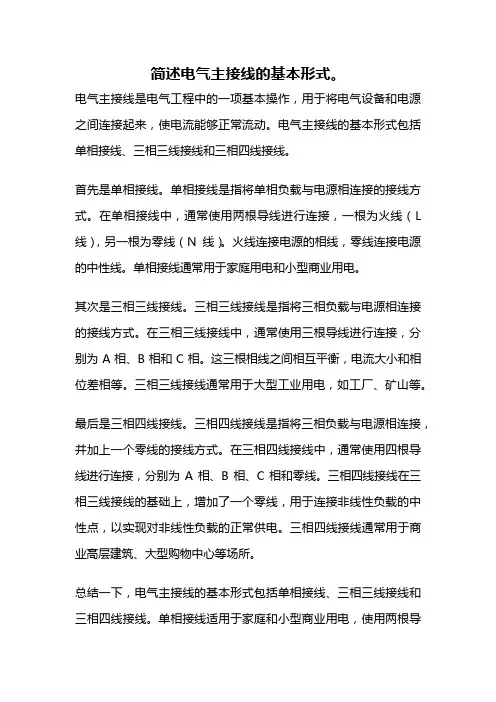

简述电气主接线的基本形式。

电气主接线是电气工程中的一项基本操作，用于将电气设备和电源之间连接起来，使电流能够正常流动。

电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。

首先是单相接线。

单相接线是指将单相负载与电源相连接的接线方式。

在单相接线中，通常使用两根导线进行连接，一根为火线（L 线），另一根为零线（N线）。

火线连接电源的相线，零线连接电源的中性线。

单相接线通常用于家庭用电和小型商业用电。

其次是三相三线接线。

三相三线接线是指将三相负载与电源相连接的接线方式。

在三相三线接线中，通常使用三根导线进行连接，分别为A相、B相和C相。

这三根相线之间相互平衡，电流大小和相位差相等。

三相三线接线通常用于大型工业用电，如工厂、矿山等。

最后是三相四线接线。

三相四线接线是指将三相负载与电源相连接，并加上一个零线的接线方式。

在三相四线接线中，通常使用四根导线进行连接，分别为A相、B相、C相和零线。

三相四线接线在三相三线接线的基础上，增加了一个零线，用于连接非线性负载的中性点，以实现对非线性负载的正常供电。

三相四线接线通常用于商业高层建筑、大型购物中心等场所。

总结一下，电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。

单相接线适用于家庭和小型商业用电，使用两根导线连接。

三相三线接线适用于大型工业用电，使用三根导线连接。

三相四线接线在三相三线接线的基础上增加了一个零线，适用于商业高层建筑等场所，使用四根导线连接。

这些接线形式在电气工程中起着非常重要的作用，可以确保电流正常流动，保证电气设备的正常运行。

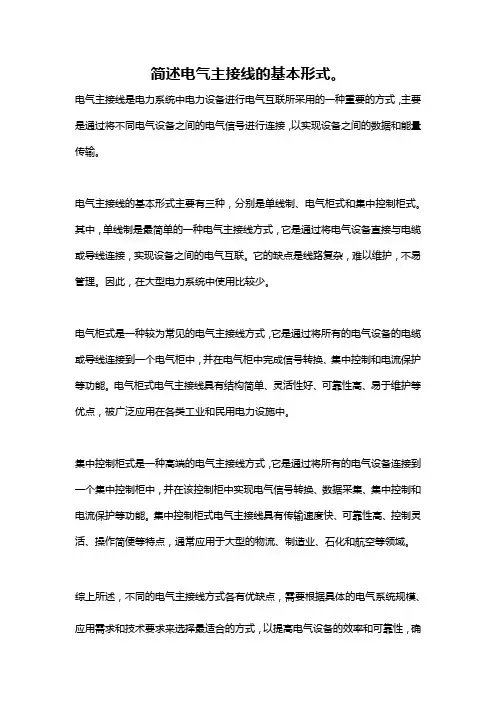

简述电气主接线的基本形式。

电气主接线是电力系统中电力设备进行电气互联所采用的一种重要的方式，主要是通过将不同电气设备之间的电气信号进行连接，以实现设备之间的数据和能量传输。

电气主接线的基本形式主要有三种，分别是单线制、电气柜式和集中控制柜式。

其中，单线制是最简单的一种电气主接线方式，它是通过将电气设备直接与电缆或导线连接，实现设备之间的电气互联。

它的缺点是线路复杂，难以维护，不易管理。

因此，在大型电力系统中使用比较少。

电气柜式是一种较为常见的电气主接线方式，它是通过将所有的电气设备的电缆或导线连接到一个电气柜中，并在电气柜中完成信号转换、集中控制和电流保护等功能。

电气柜式电气主接线具有结构简单、灵活性好、可靠性高、易于维护等优点，被广泛应用在各类工业和民用电力设施中。

集中控制柜式是一种高端的电气主接线方式，它是通过将所有的电气设备连接到一个集中控制柜中，并在该控制柜中实现电气信号转换、数据采集、集中控制和电流保护等功能。

集中控制柜式电气主接线具有传输速度快、可靠性高、控制灵活、操作简便等特点，通常应用于大型的物流、制造业、石化和航空等领域。

综上所述，不同的电气主接线方式各有优缺点，需要根据具体的电气系统规模、应用需求和技术要求来选择最适合的方式，以提高电气设备的效率和可靠性，确
保电力系统的安全稳定运行。

电气主接线的基本形式及优缺点Last revision on 21 December 2020第四章电气主接线第2节单母线接线主接线的基本形式，就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。

变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。

各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。

在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

但有母线后，配电装置占地面积较大，使用断路器等设备增多。

无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。

有汇流母线的接线形式主要有：单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

一、引言随着电力系统的快速发展，变电站电气主接线方式也在不断升级，以适应电力系统的不断变化。

正确的接线方式不仅能提高电力系统的安全性和可靠性，还能节约成本和资源，因此，变电站电气主接线方式的选择至关重要。

本文将详细解析变电站电气主接线方式的类型、特点及适用情况，帮助读者更好地理解不同接线方式的优缺点，从而为变电站电气主接线的选择提供参考。

二、变电站电气主接线方式的类型变电站电气主接线方式的类型也称为接线形式，主要包括以下几种：1. 单母线接法单母线接法是指变电站的母线只有一条，负荷和其它设备全部通过这条母线连接。

其中，单母线的前幅和后幅结构相同，两侧各设置接地刀闸，以保证安全。

单母线接法的优点是结构相对简单，运行可靠性高，安装和调试难度小。

但其缺点也显而易见，即可靠性不够高，一旦母线发生故障，将会导致整个系统的停运。

2. 双母线接法双母线接法是指变电站设置两条母线，并在两侧各设置两个断路器，以确保充分的备份保护。

在运行时，负荷可以根据实际需要连接到不同的母线上，以保证系统的安全性和可靠性。

双母线接法的优点是在出现母线故障时，可以及时切换到备用母线，确保系统的连续供电。

同时，该接法也有一定的经济优势，因为可以根据负荷情况灵活运行，提高整个系统的效率。

3. 汇流变及升压变联合接法汇流变及升压变联合接法是指在变电站中同时使用汇流变和升压变接线，以提高运行效率。

其中，汇流变将不同厂站输送的电流汇集到一个地方，升压变则将汇流后的电流升压到变电站需要的电压值。

汇流变及升压变联合接法的优点是可以快速汇集电流和升压电压，确保系统正常运行。

同时，也可以在实际负荷发生变化时进行调整，以提高系统的运行效率。

4. 母分手及环网接法母分手及环网接法是指在变电站中设置多条母线，并通过母分手和环网等手段将不同的线路连接起来。

在实际运行中，可以根据负荷情况对母线进行选线，以提高系统的可靠性和经济性。

母分手及环网接法的优点是通过灵活的选线和环网手段，可以避免母线单点故障和停运导致的损失。

电力系统电气主接线的形式和要求1.主接线的基本要求(1)可靠性电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。

保证电气接线可靠性可以用多种措施来实现。

(2)灵活性电气系统接线应能适应各式各样可能运行方式的要求。

并可以保证能将符合质量要求的电能送给用户。

(3)安全性电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。

(4)经济性其中包括最少的投资与最低的年运行费。

(5)应具有发展与扩建的方便性在设计接线方时要考虑到5～10年的发展远景，要求在设备容量、安装空间以及接线形式上，为5～10年的最终容量留有余地。

2.单母线接线(1)单母不分段每条引入线和引出线的电路中都装有断路器和隔离开关，电源的引入与引出是通过一根母线连接的。

单母线不分段接线适用于用户对供电连续性要求不高的二、三级负荷用户。

2)单母线分段接线单母线分段接线是由电源的数量和负荷计算、电网的结构来决定的。

单母线分段接线可以分段运行，也可以并列运行。

用隔离开关、负荷开关分段的单母线接线，适用于由双回路供电的、允许短时停电的具有二级负荷的用户。

用断路器分段的单母线接线，可靠性提高。

如果有后备措施，一般可以对一级负荷供电。

3)带旁路母线的单母线接线当引出线断路器检修时，用旁路母线断路器代替引出线断路器，给用户继续供电。

旁路断路器一般只能代替一台出线断路器工作，旁路母线一般不能同时连接两条及两条以上回路，否则当其中任一回路故障时，会使旁路断路器跳闸。

断开多条回路。

通常35kV的系统出线8回以上、 110kV系统出线6回以上，220kV系统出线4回以上，才考虑加设旁路母线。

(4)单母线分段带旁路在正常运行时，系统以单母线分段方式运行，旁路母线不带电。

如果正常运行的某回路断路器需退出运行进行检修，闭合旁路断路器，使旁路母线带电，合上欲检修回路旁路隔离开关，则该线路断路器可退出运行，进行检修。

电气主接线几种方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。

正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。

其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。

四边形的保护接线比较复杂，一、二次回路倒换操作较多。

4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。

电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。

它具有多种基本形式，每种形式都有其各自的优缺点。

下面将主要介绍四种常见的电气主接线形式：单线串接、单线双返串接、单线环接和双线环接。

1.单线串接：单线串接是指将电气设备依次连接在一条电缆或导线上的方式。

其主要特点是连接简单，占用空间较小，安装和维护成本较低。

但由于只有一条线路，如果有一段出现故障，整个线路都会中断，造成供电中断的风险较大。

2.单线双返串接：单线双返串接是指将电气设备分别通过两条线路与配电柜相连，形成两条平行的回路。

其优点是具有冗余性，即一条线路出现故障时，可以通过另一条线路正常供电，保证供电的可靠性。

缺点是需要更多的线缆和工程投资。

3.单线环接：单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。

其主要优点是可以实现电气设备的双向供电，减少线路的长度和电阻，提高供电的稳定性和可靠性。

但对于大规模电气设备的环接，其功率损耗较大，容易产生电能负荷不平衡的问题。

4.双线环接：双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。

它综合了单线环接和单线双返串接的优点，既具有可靠的冗余性，又具有电能负荷均衡的特点。

双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能，但需要更多的线缆和更大的投资。

总结来说，电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。

不同形式的主接线具有各自的优缺点，根据具体的电气设备和供电要求来选择适合的形式，以提高电气系统的供电可靠性和稳定性。
